MANUAL DE UTILIZADOR CP9060MCR CONTINENTAL EDISON

Obrigado por escolher este produto. Este Manual de Utilizador contém informações de segurança e instruções importantes relativamente ao manuseamento e manutenção do seu eletrodoméstico. Por favor, despenda algum tempo a ler este Manual de Utilizador antes de utilizar o seu eletrodoméstico e guarde-o para referência futura.

NOTA Risco de lesão grave ou morte

RISCO DE CHOQUE ELÉTRICO Risco de tensão perigosa

INCÊNDIO Aviso; risco de incêndio/materiais inflamáveis

PRECAUÇÃO Risco de danos materiais ou lesão

IMPORTANTE / AVISO Manusear corretamente o sistema

ÍNDICE 1.INSTRUÇÕES DE SEGURANÇA 4 1.1. Avisos Gerais de Segurança 4 1.2. Avisos de instalação 7 1.3. Durante a Utilização 8 1.4. Durante a Limpeza e Manutenção 10 2.INSTALAÇÃO E PREPARAÇÃO PARA UTILIZAÇÃO 12 2.1. Instruções para o Instalador 12 2.2. Instalação do Fogão 13 2.3. Ligação de gás 13 2.4. Conversão de gás (se disponível) 15 2.5. Segurança e Ligação Elétrica(Se disponível)15 2.6. Kit anti inclinação16 3.CARACTERÍSTICAS DO PRODUTO 18 4.UTILIZAÇÃO DO PRODUTO 19 4.1. Utilização de Queimadores de Gás 19 4.2. Utilização do Temporizador Digital 22 5.LIMPEZA E MANUTENÇÃO 26 5.1. Limpeza 26 5.2. Manutenção 28 6.RESOLUÇÃO DE PROBLEMAS E TRASPORTE 29 6.1. Resolução de problemas 29 6.2. Transporte 30 7.ESPECIFICAÇÕES TÉCNICAS 31 7.1. Mesa do Injetor 31

1. INSTRUÇÕES DE SEGURANÇA

‡ Leia cuidadosamente todas as instruções antes de utilizar o seu eletrodoméstico e guarde-as num local conveniente para consulta quando necessário. ‡ Este manual foi preparado para mais do que um modelo, portanto, o seu eletrodoméstico poderá não possuir algumas das características aqui descritas. Por esta razão, é importante tomar particular atenção a quaisquer imagens aquando da leitura do manual operativo. 1.1. ඉඞඑඛ඗ඛඏඍකඉඑඛඌඍඛඍඏඝකඉඖධඉ

‡ Este eletrodoméstico pode ser utilizado por crianças com 8 anos de idade e superior e por pessoas (incluindo crianças) com capacidades mentais, sensoriais e físicas reduzidas ou com falta de experiência ou conhecimento a menos que tenham sido supervisionados ou tenham recebido instruções relativamente à utilização do eletrodoméstico de forma segura e que tenham entendido os perigos envolvidos. As crianças não devem brincar com o eletrodoméstico. A limpeza e a manutenção por parte do utilizador não deverão ser realizadas por crianças sem supervisão. NOTA: O eletrodoméstico e as partes acessíveis ficam quentes durante a utilização. Deverá ser tido cuidado para evitar tocar nos elementos quentes. Mantenha crianças com idade inferior a 8 anos afastadas a menos que tenham supervisão contínua. NOTA: Comida deixada sozinha numa placa com gordura ou óleo poderá ser algo perigoso e resultar em incêndio. NUNCA tente extinguir um incêndio com água. Desligue o eletrodoméstico e tape a chama para uma tampa ou cobertor de incêndio. CUIDADO: o processo de cozedura tem de ser supervisionado. Um processo de cozedura curto tem de ser sempre supervisionado. PT - 4

NOTA: Perigo de incêndio: Não coloque itens sobre as superfícies de cozedura. NOTA: Se a superfície estiver rachada, desligue o eletrodoméstico para evitar a possibilidade de choque elétrico. ‡ Para modelos com tampa de placa incorporada, limpe quaisquer derrames da tampa antes de a utilizar e deixe que o fogão arrefeça antes de fechar a tampa. ‡ Não manuseie o eletrodoméstico através de um temporizador externo ou sistema de controlo remoto separado. NOTA: Para evitar que o eletrodoméstico se incline, os suportes de estabilização deverão ser instalados. (Para informações detalhadas, consulte o guia do conjunto do kit anti inclinação.) ‡ Durante a utilização o eletrodoméstico irá ficar quente. Deverá ser tido cuidado para evitar tocar nos elementos quentes dentro do forno. ‡ As pegas podem ficar quentes após um curto período durante a utilização. ‡ Não utilize detergentes abrasivos ou escovas de arame para limpar as superfícies do forno. Estas podem riscar as superfícies sendo que isto poderá resultar em fracionamento da porta de vidro ou danos nas superfícies. ‡ Não utilize detergentes de vapor para limpar o eletrodoméstico. NOTA: Para evitar a possibilidade de choque elétrico, certifique-se de que desliga o eletrodoméstico antes de substituir a lâmpada. CUIDADO: As partes acessíveis poderão ficar PT - 5

quentes quando cozinhar ou grelhar. Mantenha crianças afastadas do eletrodoméstico quando o mesmo estiver a ser utilizado. ‡ O seu eletrodoméstico é fabricado de acordo com todas as regulamentações e padrões locais e internacionais. ‡ Os trabalhos de manutenção e reparação só deverão ser realizados por técnicos de serviço autorizados. Os trabalhos de instalação e reparação que sejam realizados por técnicos não autorizados poderão ser perigosos. Não altere ou modifique, de forma alguma, as especificações do eletrodoméstico. Proteções de placa inadequadas poderão causar acidentes. ‡ Antes de conectar o seu eletrodoméstico, certifique-se de que as condições de distribuição local (natureza do gás e pressão do gás ou frequência e tensão da eletricidade) e os ajustes do eletrodoméstico são compatíveis. As especificações para este eletrodoméstico são identificadas na etiqueta. CUIDADO: Este eletrodoméstico foi concebido apenas para cozinhar alimentos e serve apenas para uso doméstico. Não deverá ser utilizado para qualquer outro propósito ou em qualquer outra aplicação, como por exemplo, utilização não doméstica, em ambiente comercial ou para aquecer uma divisão. ‡ Não utilize as pegas da porta do forno para levantar ou mover o eletrodoméstico. ‡ Este eletrodoméstico não está conectado a um dispositivo de ventilação. Deverá ser instalado e conectado de acordo com as regulamentações de instalação atuais. Deverá ser dada atenção em particular aos requisitos relevantes relativamente à ventilação. ‡ Se o queimador não acender após 15 segundos, PT - 6

páre de manusear o dispositivo e abra a porta do compartimento. Aguarde, pelo menos, 1 minuto antes de tentar acender novamente o queimador. Estas instruções só são válidas se o símbolo do país correto surgir no eletrodoméstico. Se o símbolo não surgir no eletrodoméstico, consulte as instruções técnicas que descrevem como modificar o eletrodoméstico para que coincida com as condições de utilização do país. Todas as medidas possíveis foram tomadas para assegurar a sua segurança. Uma vez que o vidro pode partir, deverá ser tido cuidado aquando da limpeza para evitar riscos. Evite bater ou danificar o vidro com acessórios. Certifique-se de que o cabo de alimentação não é preso ou danificado durante a instalação. Se o cabo elétrico estiver danificado, deverá ser substituído pelo fabricante, agente de serviço ou por pessoas qualificadas similares de modo a evitar perigos. Não deixe que crianças subam para a porta do forno ou se sentem na mesma enquanto esta estiver aberta. Se o seu eletrodoméstico possuir uma placa de cozedura fabricada de vidro ou vidro de cerâmica: CUIDADO: “No caso de quebra do vidro da placa”: - desligue imediatamente todos os queimadores e quaisquer elementos de aquecimento elétrico e isole o eletrodoméstico da alimentação elétrica, - não toque na superfície do eletrodoméstico, - não utilize o eletrodoméstico. Deve manter as crianças e os animais afastados deste aparelho.

1.2. ඉඞඑඛ඗ඛඌඍඑඖඛගඉඔඉධත඗

‡ Não manuseie o eletrodoméstico antes de o mesmo estar totalmente instalado. PT - 7

‡ O eletrodoméstico deverá ser instalado por um técnico autorizado. O fabricante não é responsável por quaisquer danos que possam ter ocorrido devido de uma colocação e instalação ineficientes por parte de pessoas não autorizadas. ‡ Quando o eletrodoméstico for desembalado, certifique-se de que não foi danificado durante o transporte. No caso de um defeito, não utilize o eletrodoméstico e contacte um agente de serviço qualificado imediatamente. O material utilizado no embalamento (nylon, agrafos, isopor, etc.) poderá ser perigoso para crianças e deverão ser imediatamente removidos e recolhidos. ‡ Proteja o seu eletrodoméstico da atmosfera. Não o exponha ao sol, à chuva, à neve, ao pó ou a humidade em excesso. ‡ Os materiais que rodeiam o eletrodoméstico (ou seja, armários) deverão conseguir suportar uma temperatura mínima de 100 °C. ‡ O aparelho não pode ser instalado atrás de uma porta decorativa para evitar sobreaquecimento. 1.3. ඌඝකඉඖගඍඉඝගඑඔඑජඉධත඗

‡ Quando utilizar o seu forno pela primeira vez é provável que note um ligeiro odor. Isto é perfeitamente normal e causado pelos materiais de isolamento nos elementos do aquecedor. Sugerimos que, antes de utilizar o seu forno pela primeira vez, o deixe vazio e o coloque à temperatura máxima durante 45 minutos. Certifiquese de que o ambiente no qual o produto é instalado é bem ventilado. ‡ Tome cuidado quando abrir a porta do forno durante ou após a cozedura. O vapor quente do forno poderá causar queimaduras. ‡ Não coloque materiais inflamáveis ou combustíveis em ou próximo do eletrodoméstico enquanto o PT - 8

mesmo estiver a funcionar. ‡ Utilize sempre luvas para remover e substituir a comida no forno. Não deixe o fogão sozinho quando cozinhar com óleos líquidos ou sólidos. Os mesmos poderão pegar fogo em condições de aquecimento extremas. Nunca coloque água sobre as chamas que são causadas pelo óleo, ao invés disso, desligue o fogão e cubra a panela com a tampa ou com um cobertor de incêndio. ‡ Coloque sempre as panelas no centro da zona de cozedura e coloque as pegas numa posição segura para que não fiquem presas. ‡ Se o produto não for utilizado durante um longo período de tempo, desligue o interruptor de controlo principal. Feche a válvula de gás quando eletrodomésticos a gás não estiverem a ser utilizados. ‡ Certifique-se de que os botões giratórios de controlo do eletrodoméstico estão sempre na posição “0” (stop) quando o eletrodoméstico não estiver a ser utilizado. ‡ Os tabuleiros inclinam-se quando puxados para fora. Tome cuidado para não derramar ou deixar cair comida quente quando da remoção da mesma do forno. CUIDADO: A utilização de um eletrodoméstico a gás resulta na produção de calor, humidade e produtos de combustão na divisão em que foi instalado. Certifique-se de que a cozinha está bem ventilada, especialmente quando o eletrodoméstico estiver a ser utilizado, mantenha os orifícios de ventilação natural abertos ou instale um dispositivo de ventilação mecânica (exaustor de extração mecânica). ‡ A utilização intensiva e prolongada do eletrodoméstico poderá exigir ventilação adicional, PT - 9

como por exemplo, abrindo uma janela ou, para uma ventilação mais eficiente, por exemplo, aumentando o nível de ventilação mecânica sempre que necessário. ‡ Utilize a grelha com a porta do forno aberta e utilize sempre a proteção de calor da grelha colocada fornecida com o produto. Nunca utilize o queimador da grelha com a porta do forno aberta. CUIDADO: As tampas de vidro poderão quebrar quando aquecidas. Desligue todos os queimadores e deixe que a superfície da placa arrefeça antes de fechar a tampa. ‡ Não coloque nada na porta do forno quando a mesma estiver aberta. Isto poderá desequilibrar o forno ou danificar a porta. ‡ Não coloque itens inflamáveis ou pesados (por exemplo, nylon, saco de plástico, papel, pano, etc.) na gaveta. Isto inclui tachos e panelas com acessórios de plástico (por exemplo, pegas). CUIDADO: A superfície interior do compartimento de armazenamento poderá ficar quente quando o eletrodoméstico estiver a ser utilizado. Evite tocar na superfície interior. ‡ Não pendure toalhas, panos de cozinha ou roupas no eletrodoméstico ou nas suas pegas. 1.4. ඌඝකඉඖගඍඉඔඑඕ඘ඍජඉඍඕඉඖඝගඍඖධත඗

‡ Certifique-se de que o seu eletrodoméstico está desligado da alimentação principal antes de realizar qualquer operação de limpeza ou manutenção. ‡ Não retire os botões giratórios de controlo para limpar o painel de controlo. ‡ Para manter a eficiência e a segurança do seu eletrodoméstico, recomendamos que utilize sempre peças suplentes originais e que contacte os agentes de serviço autorizados sempre que necessário. PT - 10

Declaração de Conformidade CE Declaramos que os nossos produtos cumprem com as Diretivas, Decisões e Regulamentações Europeias e com os requisitos listados nos padrões referenciados. Este eletrodoméstico foi indicado para ser apenas utilizado para cozinhar em casa. Qualquer outra utilização (como por exemplo, aquecer uma divisão) é inadequada e perigosa. As instruções operativas aplicam-se a vários modelos. Poderá notar diferenças entre estas instruções e o seu modelo. Eliminação da sua máquina antiga Este símbolo no produto ou na embalagem indica que este produto não poderá ser tratado como resíduo doméstico. Ao invés disso, deverá ser entregue no ponto de recolha adequado para a reciclagem de equipamento elétrico e eletrónico. Ao assegurar que este produto é eliminado corretamente, irá ajudar a evitar consequências potencialmente negativas para o ambiente e para a saúde humana que poderiam, de outra forma, ser causadas pelo manuseamento inadequado de resíduos deste produto. Para informações mais detalhadas sobre a reciclagem deste produto, por favor, contacte a secretaria da sua cidade, o seu serviço de eliminação de resíduos domésticos ou o revendedor onde adquiriu este produto.

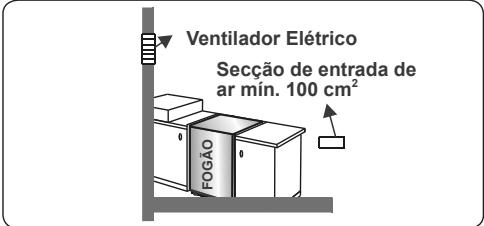

2. INSTALAÇÃO E PREPARAÇÃO PARA UTILIZAÇÃO NOTA: Este eletrodoméstico deverá ser instalado por uma pessoa de serviço autorizada ou técnico qualificado, de acordo com as instruções neste guia e em conformidade com as regulamentações locais atuais. ‡ A instalação incorreta poderá causas lesões ou danos, pelos quais o fabricante não assume qualquer responsabilidade e para os quais a garantia não será válida.

parede que tenha acesso a ar fresco. A ventoinha deverá ter a capacidade de alterar o volume de ar na cozinha a um mínimo de 4 a 5 vezes por hora.

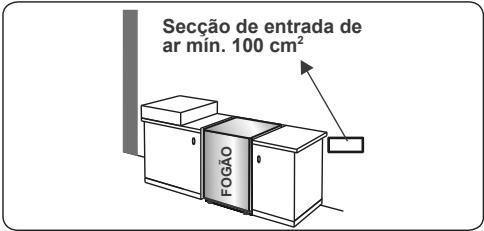

FOGÃO Secção de entrada de ar mín. 100 cm2

‡ Antes da instalação, certifique-se de que as condições de distribuição local (tensão elétrica e frequência e / ou natureza do gás e da pressão de gás) e os ajustes do eletrodoméstico são compatíveis. As condições de ajuste para este eletrodoméstico são identificadas na etiqueta.

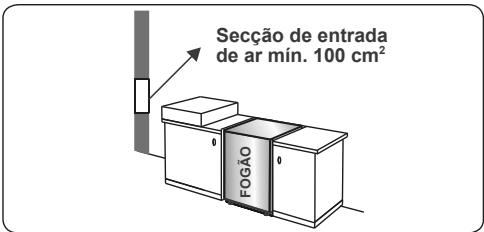

FOGÃO Secção de entrada de ar mín. 100 cm2

‡ As leis, decretos, diretivas e padrões em vigor no país de utilização devem ser seguidos (regulamentações de segurança, reciclagem adequada de acordo com as regulamentações, etc.).

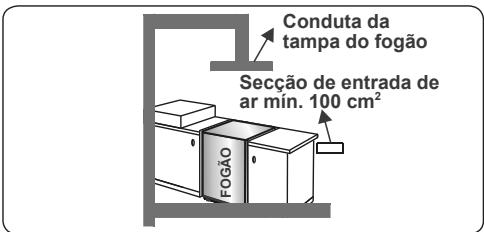

Conduta da tampa do fogão Secção de entrada de ar mín. 100 cm2 FOGÃO

2.1. එඖඛගකඝධලඍඛ඘ඉකඉ඗එඖඛගඉඔඉඌ඗ක Requisitos de ventilação ‡ Para divisões com um volume inferior a 5 m3, é necessária uma ventilação permanente de 100 cm2 de área livre. ‡ Para divisões com um volume inferior a 5 m3 e 10 m3, é necessária uma ventilação permanente de 50 cm2 de área livre, a menos que a divisão tenha uma porta que abra diretamente para o exterior sendo que neste caso não é necessária qualquer ventilação permanente. ‡ Para divisões com volume superior a 10 m3, não é necessária uma ventilação permanente. Importante: Independentemente do tamanho da divisão, todas as divisões deverão ter acesso direto para o exterior através de uma janela aberta ou equivalente. Esvaziar gases queimados do ambiente Os eletrodomésticos a gás expelem gás queimado para o exterior, diretamente ou através de um exaustor com uma chaminé. Se não for possível instalar o exaustor, instale uma ventoinha na janela ou na

FOGÃO Secção de entrada de ar mín. 100 cm2

Instruções gerais ‡ Após a remoção do material de embalamento do eletrodoméstico e seus acessórios, certifique-se de que o eletrodoméstico não está danificado. Se suspeitar de qualquer dano, não o utilize e contacte, imediatamente uma pessoa de serviço autorizada ou técnico qualificado. ‡ Certifique-se de que não existem materiais inflamáveis ou combustíveis nas proximidades, como por exemplo, cortinas, óleo, roupas, etc. que possam pegar fogo.

‡ A bancada e a mobília circundante ao eletrodoméstico deverão ser fabricadas de materiais resistentes a temperaturas acima de 100 °C. ‡ O eletrodoméstico não deverá ser instalado diretamente por cima de uma máquina de lavar, frigorífico, congelador, máquina de lavar ou máquina de secar. ‡ O eletrodoméstico poderá ser colocado perto de outra mobília desde que, na área onde o eletrodoméstico for colocado, a altura da mobília não exceda a altura da bancada.

‡ Deverá existir um espaço no mínimo de 2 cm em volta do eletrodoméstico para circulação do ar. ‡ Se um exaustor ou armário for instalado acima do eletrodoméstico, a distância de segurança entre a bancada e qualquer exaustor / armário deverá ser a que se indica abaixo. A (mm)

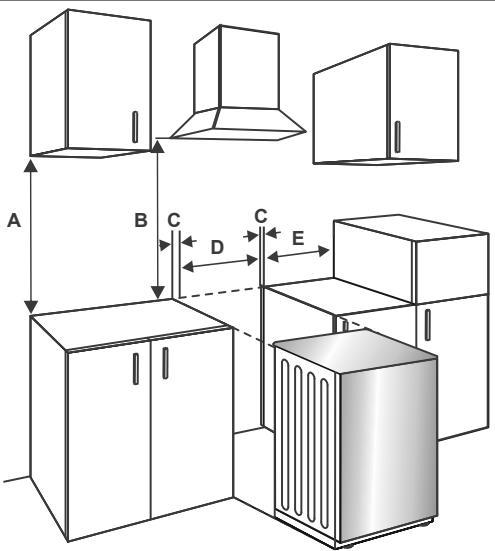

B (mm) Exaustor / Armário

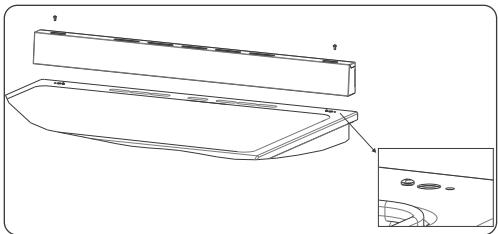

2.2. එඖඛගඉඔඉධත඗ඌ඗ඎ඗ඏත඗ ‡ Se a mobília da cozinha for mais alta do que a bancada, deverá estar a pelo menos 10 cm de distância das laterais do eletrodoméstico para circulação do ar.

2.3. ඔඑඏඉධත඗ඌඍඏණඛ Montagem da alimentação de gás e verificação de fugas Conecte o eletrodoméstico é fabricado de acordo com todas as regulamentações e padrões locais e internacionais. Primeiro, verifique que tipo de gás está instalado no fogão. Estas informações estão disponíveis num autocolante na traseira do fogão. Pode encontrar informações relacionadas com os tipos de gás adequados e com os injetores de gás adequados na tabela de dados técnicos. Verifique se a pressão de gás

de alimentação coincide com os valores indicados na tabela de dados técnicos para conseguir fazer uma utilização eficiente e para assegurar o consumo de gás mínimo. Se a pressão do gás utilizado for diferente da dos valores indicados ou se não for estável na sua área, poderá ser necessário para montar um regulador de pressão disponível na entrada de gás. Deverá contactar um centro de serviço autorizado para fazer estes ajustes.

Pontos que devem ser verificados durante a montagem da mangueira flexível: ‡ Se a conexão de gás for realizada através de uma mangueira flexível fica na entrada de gás da placa, deverá ser fixado numa abraçadeira de tubo. ‡ Conecte o seu eletrodoméstico com uma mangueira curta e duradoura que seja o mais próxima possível da fonte de gás. ‡ O comprimento máximo permitido da mangueira é de 1,5 m. ‡ O dispositivo deve ser ligado em conformidade com as normas locais relativas ao gás.

deverão também ser aprovados para utilização em ligações de gás. Não utilize selos de canalização para ligações de gás. Lembre-se que este eletrodoméstico está pronto a ser conectado à alimentação de gás no país para o qual foi produzido. O principal país de destino está indicado na traseira do eletrodoméstico. Se necessitar de o utilizar noutro país, qualquer uma das conexões na imagem abaixo poderá ser necessária. Nesse caso, contacte as autoridades locais para saber mais sobre a conexão de gás correta.

‡ A mangueira deverá ser mantida longe de áreas que possam aquecer até temperaturas superiores a 90 °C. ‡ A mangueira não deverá estar rachada, estragada, dobrada ou vincada.

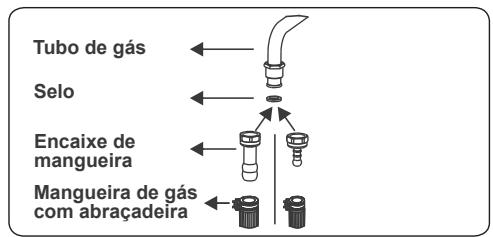

Selo Encaixe de mangueira Mangueira de gás com abraçadeira

‡ Mantenha a mangueira longe de cantos afiados e objetos que se possam mover.

‡ Antes de montar a conexão, deverá certificar-se de que a mangueira não está danificada. Utilize água a ferver ou líquidos de fugas para realizar a verificação. Não utilize chamas abertas para verificar a fuga de gás.

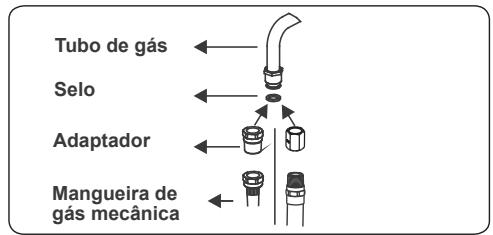

Selo Adaptador Mangueira de gás mecânica

‡ Todos os itens de metal que sejam utilizados durante a conexão de gás deverão estar livres de ferrugem. Verifique a data de validade de quaisquer componentes utilizados para a conexão. Pontos que devem ser verificados durante a montagem da conexão de gás fixa O método utilizado para montar uma conexão de gás fixa (conexão de gás com roscas, por exemplo, uma porca) varia de acordo com o país em que se encontra. As peças mais comuns para o seu país serão fornecidas com o seu eletrodoméstico. Quaisquer outras peças necessárias poderão ser fornecidas como peças suplentes. Durante a conexão, mantenha sempre a porta no coletor de gás fixa enquanto roda a contraporca. Utilize chaves de tamanho adequado para uma conexão segura. Para superfícies entre diferentes componentes utilize sempre os selos fornecidos no kit de conversão de gás. Os selos utilizados durante a conexão

Selo Mangueira de gás mecânica

Mangueira de gás mecânica

O fogão deverá ser instalado e mantido por um técnico de gás qualificado e registado de acordo com a legislação de segurança atual.

NOTA: Não utilize chamas abertas para verificar fugas de gás. 2.4. උ඗ඖඞඍකඛත඗ඌඍඏණඛ ඛඍඌඑඛ඘඗ඖබඞඍඔ O seu eletrodoméstico foi criado para operar com gás GPL / GN. Os queimadores de gás podem ser adaptados a diferentes tipos de gás substituindo os injetores correspondentes e ajustando o tamanho de chama mínimo adequado ao gás em utilização. Para tal, os passos seguintes devem ser realizados: Mudança de injetores Queimadores de placa ‡ Corte a alimentação de gás principal e desligue o eletrodoméstico da alimentação elétrica principal.

parafuso localiza-se na lateral do eixo da válvula tal como indicado nas imagens. Para válvulas sem um dispositivo de segurança de falha de chama, o parafuso localiza-se no interior do eixo da válvula tal como indicado na imagem abaixo. Para fazer ajustes à posição da chama de forma mais fácil, recomendamos que remova o painel de controlo (e o microinterruptor se o seu modelo possuir um) durante a alteração. O parafuso de bypass deverá ser libertado para conversão de GPL para GN. Para conversão de GN para GPL o parafuso de bypass deverá ser apertado. Válvula com dispositivo de falha de chama

Válvula com dispositivo de falha de chama

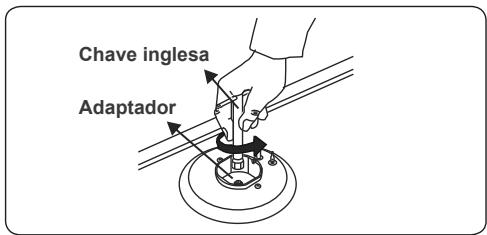

‡ Remova as tampas do queimador e os adaptadores. ‡ Utilize uma chave inglesa de 7 mm para desaparafusar os injetores. ‡ Substitua o injetor pelos do kit de conversão de gás, com os diâmetros corretos para o tipo de gás que vai ser utilizado, de acordo com a tabela do injetor de gás.

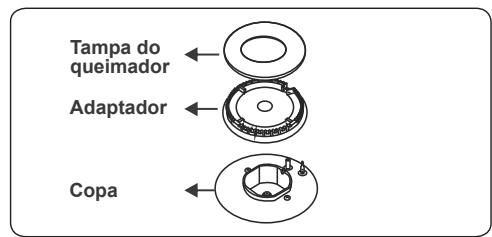

Tampa do queimador Adaptador

Chave inglesa Adaptador

Ajustar a posição de chama mínima: Em primeiro lugar, certifique-se de que o eletrodoméstico está desligado da alimentação elétrica principal e de que a alimentação de gás está aberta. A posição de chama mínima é ajustada com um parafuso de cabeça chata localizado na válvula. Para válvulas com um dispositivo de segurança de falha de chama, o

Parafuso (Dentro do orifício)

Determinar a posição de chama mínima Para determinar a posição mínima, acenda os queimadores e deixe-os na posição mínima. Retire os botões giratórios porque os parafusos estão acessíveis apenas quando os botões giratórios forem removidos. Com a ajuda de uma pequena chave de fendas, aperte ou desaperte o parafuso de bypass em cerca de 90 graus. Quando a chama tiver um comprimento de pelo menos 4 mm, o gás está bem distribuído. Certifique-se de que a chama não morre quando passa do máximo para o mínimo. Crie um vento artificial com a sua mão na direção da chama para ver se as chamas estão estáveis. Alterar a entrada de gás Para alguns países, o tipo de entrada de gás pode ser diferente para gases GN / GPL. Neste caso, retire os componentes de conexão atual e as porcas (se existirem) e conecte a nova alimentação de gás de forma adequada. Em todas as condições, todos os componentes utilizados nas conexões de gás deverão ser aprovados pelas autoridades internacionais e / ou locais. Em todas as conexões de gás, consulte a cláusula “Montagem de alimentação de gás e verificação de fugas” explicada acima. 2.5. ඛ ඍඏඝකඉඖධඉඍඔඑඏඉධත඗ඍඔ඲ගකඑඋඉ ඛඍඌඑඛ඘඗ඖබඞඍඔ NOTA: A ligação elétrica deste eletrodoméstico deverá ser realizada

por uma pessoa de serviço autorizada ou técnico qualificado, de acordo com as instruções neste guia e em conformidade com as regulamentações locais atuais. NOTA: O ELETRODOMÉSTICO DEVERÁ TER LIGAÇÃO A TERRA. ‡ Antes de conectar o eletrodoméstico à alimentação elétrica, a classificação de tensão do eletrodoméstico (indicada na placa de identificação do eletrodoméstico) deverá ser verificada quanto a correspondência com a tensão de alimentação elétrica disponível e a cablagem elétrica principal deverá conseguir manusear a classificação de tensão do eletrodoméstico (também indicada na placa identificadora). ‡ Durante a instalação, certifique-se de que são utilizados cabos isolados. Uma ligação incorreta poderá danificar o seu eletrodoméstico. Se o cabo principal estiver danificado e necessitar de ser substituído, a substituição deverá ser realizada por pessoal qualificado. ‡ Não utilize adaptadores, tomadas múltiplas e / ou extensões. ‡ O cabo de alimentação deverá ser mantido afastado de partes quentes do eletrodoméstico e não deverá ser dobrado ou comprimido. Caso contrário, o cabo poderá ficar danificado, causando um curto circuito. ‡ Se o eletrodoméstico não estiver conectado à alimentação principal com uma tomada (com pelo menos um espaçamento de contacto de 3 mm), deverá ser utilizado um interruptor isolador multipolar de modo a cumprir com as regulamentações de segurança.

‡ Fixe o cabo de alimentação no grampo do cabo e depois feche a tampa. ‡ A conexão da caixa terminal é colocada na caixa terminal. Azul

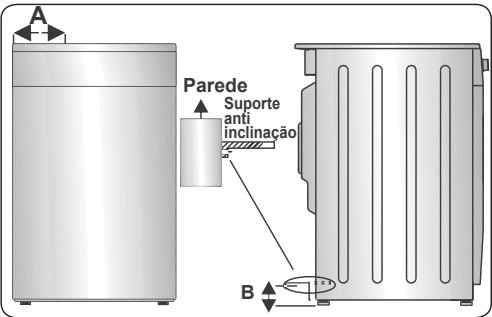

Suporte anti inclinação (x1) (será anexado à parede)

O saco de documento contém um kit anti inclinação. Coloque livremente o suporte anti inclinação (1) na parede utilizando o parafuso (2) e a bucha (3) seguindo as medições indicadas na imagem e na tabela abaixo. Ajuste a altura do suporte anti inclinação para que fique alinhado com a ranhura no fogão e aperte o parafuso. Empurre o eletrodoméstico na direção da parede certificando-se de que o suporte anti inclinação é inserido na ranhura na traseira do eletrodoméstico. A

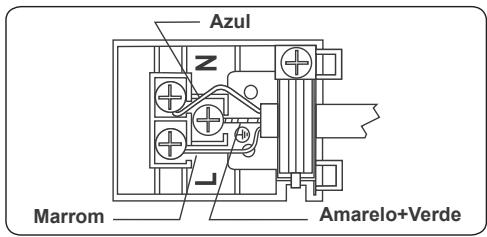

‡ O eletrodoméstico foi criada para uma tensão de alimentação de 220 - 240 V~. Se a sua alimentação for diferente, contacte pessoal de serviço autorizado ou um eletricista qualificado.

Suporte anti inclinação

‡ O cabo elétrico (H05VV-F) deverá ter comprimento suficiente para ser conectado ao eletrodoméstico. ‡ O interruptor com fusível deverá ser facilmente acedido assim que o eletrodoméstico tiver sido instalado.

‡ Certifique-se de que todas as conexões estão bem apertadas.

Dimensões do Produto (Largura x Profundidade x Altura) (Cm)

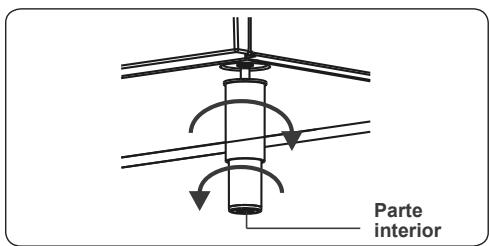

Ajustar os pés O eletrodoméstico é fornecido com 4 pés ajustáveis. Anexe os pés ao suporte do painel inferior rodando-os, no sentido dos ponteiros do relógio, tal como indicado na imagem. Para um manuseamento seguro, é importante que o seu eletrodoméstico esteja corretamente equilibrado. Certifiquese de que o eletrodoméstico está nivelado para cozinhar. Para aumentar a altura do eletrodoméstico, rode a parte inferior dos pés no sentido contrário ao dos ponteiros do relógio. Para diminuir a altura do eletrodoméstico, rode a parte inferior dos pés no sentido dos ponteiros do relógio. É possível elevar a altura do eletrodoméstico até 50 mm, ajustando os pés. O eletrodoméstico é pesado e recomendamos que um mínimo de 2 pessoas o levantem. Nunca arraste o eletrodoméstico.

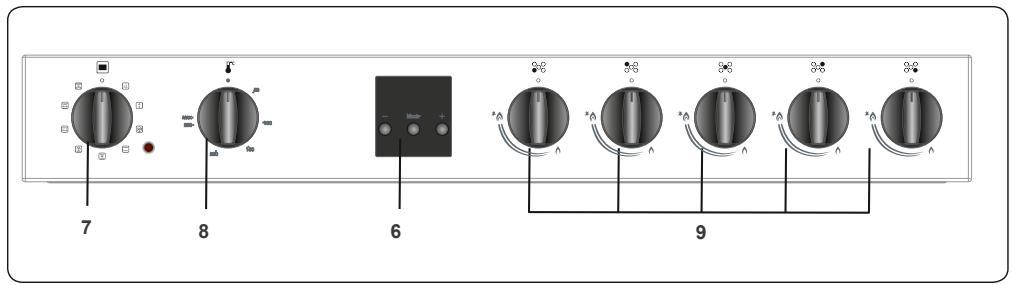

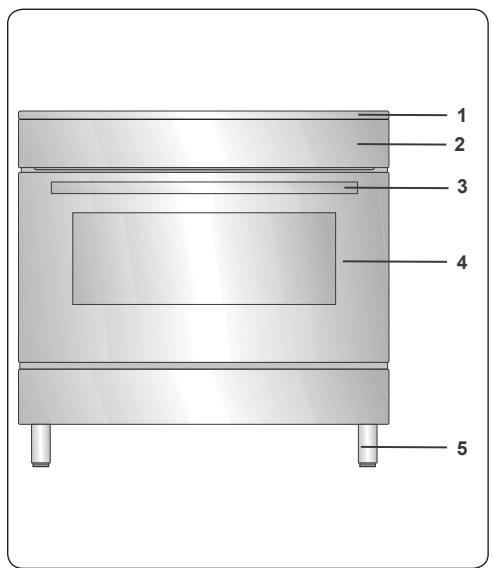

3. CARACTERÍSTICAS DO PRODUTO Importante: As especificações do produto variam e a aparência do seu eletrodoméstico poderá ser diferente daquilo que é indicado nas imagens abaixo. Lista de Componentes

1. Bancada 2. Painel de Controlo 3. Pega da Porta do Forno 4. Porta do Forno 5. Pés Ajustáveis

6. Temporizador 7. Botão Giratório de Controlo de Função de Forno 8. Botão Giratório do Termóstato do Forno 9. Botão Giratório de Controlo de Placa

4. UTILIZAÇÃO DO PRODUTO 4.1. ඝගඑඔඑජඉධත඗ඌඍ඙ඝඍඑඕඉඌ඗කඍඛඌඍඏණඛ

“máxima” e “mínima”. Não opere os queimadores quando o botão giratório estiver entre as posições “máxima” e “mínima”.

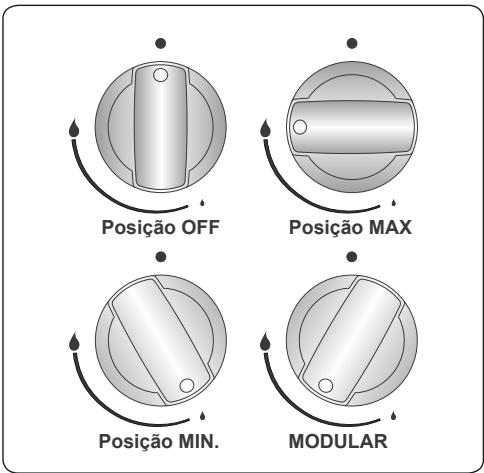

Ignição dos queimadores O símbolo de posição acima de cada botão giratório de controlo indica o queimador que o botão giratório controla. Ignição manual dos queimadores de gás Se o seu eletrodoméstico não estiver equipado com uma ajuda de ignição ou no caso de existir uma avaria na rede elétrica, siga os procedimentos listados abaixo. Para queimadores de placa: Prima o botão giratório do queimador que deseja acender e mantenha-o premido enquanto o roda no sentido contrário ao dos ponteiros do relógio até que o botão giratório esteja na posição “maximum” (máximo). Continue a premir o botão giratório e mantenha um fósforo aceso, isqueiro ou outra ajuda manual na circunferência superior do queimador. Mova a fonte de ignição para longe do queimador assim que vir uma chama estável. Ignição elétrica através de botão giratório de controlo Prima o botão giratório do queimador que deseja acender e mantenha-o premido enquanto o roda no sentido contrário ao dos ponteiros do relógio até atingir uma posição de 90 graus. O microinterruptor debaixo do botão giratório irá criar faíscas através da vela incandescente enquanto o botão giratório de controlo estiver premido. Prima o botão giratório até que veja uma chama estável no queimador.Dispositivo de segurança de chama Queimadores de placa Placas equipadas com dispositivo anti falha de chama que proporciona segurança em caso de chama extinguível acidentalmente. Se se der o caso, o dispositivo irá bloquear as linhas de gás do queimador e irá evitar qualquer acumulação de gás não queimado. Aguarde 90 segundos antes de voltar a acender um queimador de gás apagado. Controlos de Placa Queimador de placa O botão giratório tem 3 posições: off (0), máximo (símbolo de chama grande) e mínimo (símbolo de chama pequena). Acenda o queimador com o botão giratório na posição “máximo”; poderá então ajustar a força da chama entre as posições

Posição OFF Posição MAX Posição MIN.

MODULAR Após acender, verifique visualmente as chamas. Se vir uma ponta amarela, chama levantada ou instável, desligue o fluxo de gás e depois verifique a unidade das tampas do queimador e as bocas assim que tiverem arrefecido. Certifique-se de que não existe líquido nas tampas do queimador. Se o queimador acender acidentalmente, desligue os queimadores, ventile a cozinha com ar fresco e aguarde, pelo menos, 90 segundos antes de tentar acender novamente. Tampa Boca Vela Bico do queimador

Para desligar os queimadores da placa, rode o botão giratório do queimador da placa no sentido dos ponteiros do relógio para a posição ‘0’ para que o marcador no botão giratório do queimador da placa aponte para cima. A sua placa tem queimadores de diferentes diâmetros. Irá perceber que a forma mais económica de utilizar gás é escolher o queimador de gás com tamanho correto para o tamanho da sua panela e colocar a chama na posição “mínima” assim que for atingido o ponto de ebulição. Recomendamos que cubra sempre a sua

panela para evitar perda de calor. Para obter um desempenho máximo dos queimadores principais, sugerimos que utilize tachos com os seguintes diâmetros de fundo plano. Utilizando tachos mais pequenos do que as dimensões mínimas indicadas abaixo irão criar perda de energia. Queimador de wok/rápido

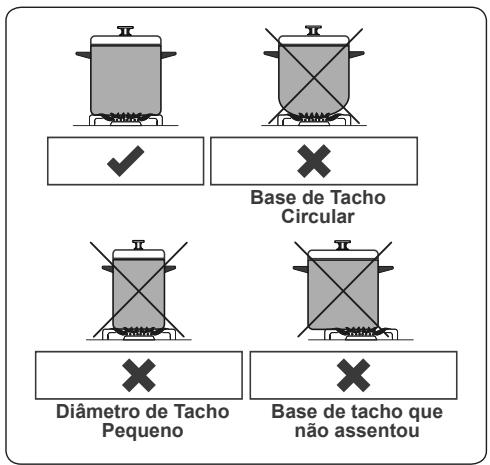

Base de Tacho Circular

Certifique-se de que as pontas das chamas não se espalham para fora da circunferência exterior do tacho uma vez que isto pode danificar os acessórios de plástico, como por exemplo, pegas. Desligue a válvula de controlo de gás principal quando os queimadores não estiverem a ser utilizados durante períodos prolongados de tempo. NOTA: ‡ Utilize apenas panelas de fundo plano com bases espessas. ‡ Certifique-se de que o fundo da panela está seco antes de a colocar no queimador. ‡ A temperatura das partes acessíveis poderá ficar alta enquanto o eletrodoméstico está a funcionar. É imperativo que crianças e animais sejam mantidos afastados dos queimadores durante e após a cozedura. ‡ Após a utilização, a placa mantém-se muito quente durante um período de tempo prolongado. Não lhe toque nem coloque qualquer objeto em cima. ‡ Nunca coloque facas, garfos, colheres e tampas em cima da placa uma vez que ficarão quentes e poderão causar queimaduras graves. ‡ Não deixe que as pegas das panelas ou quaisquer outros utensílios de cozinha para se projetem sobre a extremidade da bancada do fogão.

Diâmetro de Tacho Pequeno

Base de tacho que não assentou

Controlos do Forno Botão Giratório de Controlo de Função de Forno Rode o botão giratório até ao símbolo correspondente da função da cozedura desejada. Para detalhes das diferentes funções, consultar “Funções do Forno”. Botão Giratório do Termóstato do Forno Após selecionar a função de cozedura, rode este botão giratório até à temperatura desejada. A luz do termóstato do forno acender-se-á sempre que o termóstato estiver a funcionar para aquecer o forno ou manter a temperatura. Funções do Forno * As funções do seu forno poderão ser diferentes com base no modelo do seu produto. Luz do Forno: Apenas a luz do forno irá acender. Irá permanecer ligado durante a função de cozedura.

Função de Descongelamento: As luzes de aviso do forno acender-se-ão e a ventoinha irá começar a funcionar. Para utilizar a função de descongelamento, coloque os seus alimentos cozinhados no forno numa prateleira colocada na terceira ranhura a

partir do fundo. Recomenda-se que coloque um tabuleiro de forno debaixo dos alimentos a descongelar para recolher a água do gelo que derrete. Esta função não irá cozinhar ou cozer os seus alimentos, só ajudará a descongelá-los. Função Turbo: O termóstato do forno e as luzes de aviso acender-se-ão e o elemento de aquecimento do anel e a ventoinha irão começar a funcionar. A função turbo dispersa, uniformemente, o calor no forno, assegurando que todos os alimentos em todas as calhas são cozinhados de igual forma. Recomenda-se que pré-aqueça o forno durante cerca de 10 minutos. Função de Cozinhar Estática: O termóstato do forno e as luzes de aviso acender-se-ão e os elementos de aquecimento inferior e superior irão começar a funcionar. A função de cozinhar estática emite calor, assegurando um cozinhar uniforme dos alimentos. Isto é ideal para fazer bolos, massa, lasanha e pizza. O préaquecimento do forno durante 10 minutos é recomendado e é o adequado para cozinhar em apenas uma prateleira de uma vez, nesta função. Função da Ventoinha: O termóstato do forno e as luzes de aviso acender-se-ão e os elementos de aquecimento superior e inferior e a ventoinha irão começar a funcionar. Esta função é ótima para cozinhar bolos. O cozinhar é realizado pelos elementos de aquecimento superior e inferior dentro do forno e pela ventoinha, que proporciona circulação de ar, dando um ligeiro efeito grelhado à comida. Recomenda-se que pré-aqueça o forno durante cerca de 10 minutos. A ventoinha e a função de aquecimento inferior é ideal para cozinhar comida como por exemplo, pizza, mesmo num curto período de tempo. A ventoinha dispersa, de forma uniforme, o calor do forno, enquanto que o elemento de aquecimento inferior cozinha a comida.

Função de Pizza: O termóstato do forno e as luzes de aviso acender-se-ão e o anel, os elementos de aquecimento inferior e a ventoinha irão começar a funcionar. Esta função é ideal para cozinhar comida como por exemplo, pizza, mesmo num curto período de tempo. A ventoinha dispersa, de forma uniforme, o calor do forno, enquanto que o elemento de aquecimento inferior cozinha a comida. Função de Frango Grelhado e Assado: O termóstato do forno e as luzes de aviso acender-se-ão e o elemento de aquecimento de grelha e o espeto irão começar a funcionar. Esta função é utilizada para grelhar e assar comida e para assar frango com o espeto de grelhar. Para grelhar, utilize as prateleiras superiores do forno. Esfregue ligeiramente a grelha de arame com óleo para a comida não pegar. Coloque os mesmos no centro da grelha. Coloque sempre um tabuleiro debaixo dos alimentos para recolher quaisquer gotas de óleo ou gordura. Para assado frango, por favor, consulte a secção de acessórios. Recomenda-se que pré-aqueça o forno durante cerca de 10 minutos aquando da utilização desta função.

Nota: Quando grelhar, a porta do forno deverá estar fechada e a temperatura do forno deverá ser ajustada para 190 °C. Função de Frango Grelhado e Assado Rápido: O termóstato do forno e as luzes de aviso acender-se-ão e a grelha, os elementos de aquecimento superior e o espeto irão começar a funcionar. Esta função é utilizada para grelhar rápido e para grelhar comida com uma área de superfície grande, como por exemplo, carne. Esta função é ótima para grelhar frango com o espeto de grelhar. Para grelhar, utilize as prateleiras superiores do forno. Esfregue, ligeiramente, a grelha de arame com óleo para evitar que os alimentos peguem e coloque os mesmos no centro da grelha. Coloque sempre um tabuleiro debaixo dos alimentos para recolher quaisquer gotas de óleo ou gordura. Para grelhar frango, por favor, consulte a secção de acessórios. Recomenda-se que pré-aqueça o forno durante cerca de 10 minutos aquando da utilização desta função. Nota: Quando grelhar, a porta do forno deverá estar fechada e a temperatura do forno deverá ser ajustada para 190 °C. Grelha Dupla Função de Ventoinha e Assar Frango: O termóstato do forno e as luzes de aviso acender-se-ão e a grelha, os elementos de aquecimento superiores, ventoinha e o espeto irão começar a funcionar. Esta função é utilizada para grelhar rápido de alimentos espessos, para cozinhar alimentos com uma área de superfície grande e para assar frango com o espeto de assar. Os elementos de aquecimento superior da grelha irão funcionar juntamente com a ventoinha para assegurar um cozinhar uniforme. Para grelhar, utilize as prateleiras superiores do forno. Esfregue, ligeiramente, a grelha de arame com óleo para evitar que os alimentos peguem e coloque os mesmos no centro da grelha. Coloque sempre um tabuleiro debaixo dos alimentos para recolher quaisquer gotas de óleo ou gordura. Para grelhar frango, por favor, consulte a secção de acessórios.

Recomenda-se que pré-aqueça o forno durante cerca de 10 minutos. Nota: Quando grelhar, a porta do forno deverá estar fechada e a temperatura do forno deverá ser ajustada para 190 °C. 4.2. ඝගඑඔඑජඉධත඗ඌ඗ ගඍඕ඘඗කඑජඉඌ඗කඌඑඏඑගඉඔ

Descrição das funções Cozedura automática Cozedura manual Tempo de cozedura

Hora de fim de cozedura

Ponto Contador de minutos Função de modo Diminuir temporizador Aumentar temporizador Mostrador do temporizador

Ajuste de hora A hora deverá ser definida antes de começar a utilizar o forno. Após a conexão de potência, o símbolo “A” e “000” irão piscar no visor do ecrã.

3. O símbolo permanecerá aceso e o tempo será guardado e o aviso definido.

1. Prima as teclas “+” e “-” simultaneamente. O símbolo irá surgir e o ponto no meio do ecrã irá começar a piscar. 2. Ajuste a hora enquanto o ponto está a piscar utilizando os botões “+” e “-”.

3. Após alguns segundos, o ponto irá parar de piscar e ficará aceso.

Ajuste de hora com aviso sonoro A hora do aviso sonoro poderá ser definida para qualquer hora entre 0:00 e 23:59. A hora do aviso sonoro serve apenas para aviso. O forno não será ativado com esta função.

Quando o temporizador chegar a zero, irá irá soar um aviso sonoro e o símbolo piscar no visor. Prima qualquer tecla para irá parar o aviso sonoro e o símbolo desaparecer. Ajuste de hora semiautomático (período de cozedura) Esta função ajudará a cozinhar durante um período de tempo fixo. Um limite de tempo entre 0 e 10 horas poderá ser definido. Prepare os alimentos para cozinhar e coloque-os no forno. 1. Selecione a função de cozinhar e a temperatura desejadas utilizando os botões giratórios. 2. Prima “MODE” (MODO) até ver “dur” e o símbolo no ecrã do visor. O símbolo “A” irá piscar.

1. Prima “MODE” (MODO). O símbolo irá começar a piscar e “000” será exibido.

3. Selecione o período de tempo de cozedura desejado utilizando os botões “+” e “-”.

4. A hora atual irá reaparecer no ecrã e os símbolos “A”, permanecerão e acesos.

2. Selecione o período de tempo desejado utilizando as teclas “+” s “-” enquanto está a piscar.

Quando o temporizador chegar a zero, o forno irá desligar e irá soar um alarme sonoro. Os símbolos “A” e irão piscar. Rode ambos os botões giratórios para a posição “0” e prima qualquer tecla no temporizador para parar o aviso sonoro. Os símbolos irão desaparecer e o temporizador irá voltar à função manual.

Ajuste de hora semiautomático (hora de fim) Esta põe o forno a trabalhar automaticamente para que a cozedura termine dentro do tempo indicado. Pode definir a hora final até 10 horas após a hora atual do dia. Prepare os alimentos para cozinhar e coloque-os no forno. 1. Selecione a função de cozinhar e a temperatura desejadas utilizando os botões giratórios. 2. Prima “MODE” (MODO) até ver “end” (fim) e o símbolo no visor do ecrã. “A” e a hora atual do dia irão piscar.

2. Prima “MODE” (MODO) até ver “dur” e o símbolo no ecrã. O símbolo “A” irá piscar.

3. Selecione o período de tempo de cozedura desejado utilizando os botões “+” e “-”.

4. A hora atual irá reaparecer no ecrã e os símbolos “A”, permanecerão e acesos.

3. Utilize os botões “+” e “-” para definir a hora de final desejada.

5. Prima “MODE” (MODO) até ver “end” no (fim) e o símbolo ecrã. Os símbolos “A” e irão piscar.

4. A hora atual irá reaparecer no ecrã e os símbolos “A”, permanecerão e acesos.

6. Selecione a hora de final desejada utilizando as teclas “+” e “-”.

Quando o temporizador chegar a zero, o forno irá desligar e irá soar um alarme sonoro. O símbolo “A” e irão piscar. Rode ambos os botões giratórios para a posição “0” e prima qualquer tecla no temporizador para parar o som. O símbolo irá desaparecer e o temporizador irá voltar à função manual. Programação totalmente automática Esta função é utilizada para começar a cozinhar após um determinado período de tempo e para uma duração de tempo específica. Pode definir a hora final até 10 horas após a hora atual do dia. Prepare os alimentos para cozinhar e coloque-os no forno. 1. Selecione a função de cozinhar e a temperatura desejadas utilizando os botões giratórios.

7. Adicione o período de cozedura à hora atual do dia. Pode definir uma hora até 23 horas e 59 minutos depois disto. 8. A hora atual irá reaparecer no ecrã e os símbolos “A”, e permanecerão acesos.

O tempo operativo irá ser calculado e o forno irá arrancar automaticamente para que a cozedura termine na hora de término definida. Quando o temporizador chegar a

zero, o forno irá desligar, irá soar um aviso sonoro e os símbolos “A” e irão piscar. Rode ambos os botões giratórios para a posição “0” e prima qualquer tecla para parar o som. O símbolo irá desaparecer e o temporizador irá voltar à função manual. Ajuste de Som Para ajustar o volume de som do aviso sonoro audível, enquanto é exibida a hora do dia atual, prima e mantenha premido o botão “-” durante 1 a 2 segundos até que seja emitido um sinal sonoro. Depois disto, sempre que o botão “-” é premido, irá soar um sinal diferente. Existem três tipos diferentes de sinais sonoros. Selecione o som desejado e não prima quaisquer outros botões. Após um curto período de tempo, o som selecionado será guardado. ඉඋඍඛඛරකඑ඗ඛTabuleiro Fundo O tabuleiro fundo é mais adequado para cozinhar guisados. Coloque o tabuleiro em qualquer calha e empurre-o até ao final para se certificar de que está colocado corretamente.

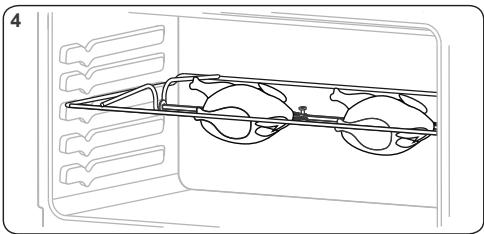

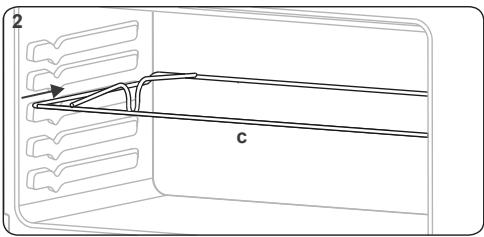

Rotisserie 1. Retire os parafusos dos grampos do espeto (b) e retire-os do espeto. Empurre o espeto através do frango, volte a colocar os grampos e coloque-os no frango. Aperte os parafusos. 2. Encaixe a grelha do espeto (c) na calha adequada. 1

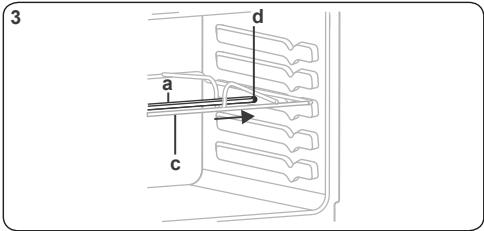

3. Insira a ponta do espeto (a) no orifício de inserção do espeto (d). 4. Encaixe o espeto na grelha de espeto, retire a pega e feche a porta do forno. A pega (e) só deverá ser colocada removendo o frango após o grelhado. d

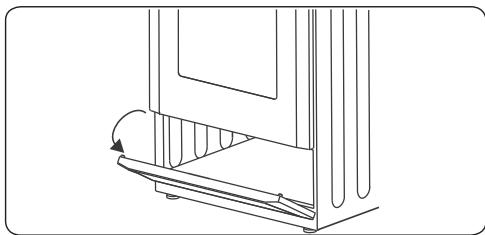

Gaveta de Aba O seu eletrodoméstico inclui uma gaveta para armazenar acessórios como por exemplo, tabuleiros, prateleiras, grelhas ou pequenos tachos e panelas. NOTA: A superfície interior da gaveta poderá ficar quente durante a utilização. Não guarde alimentos e materiais de plástico ou inflamáveis na gaveta.

5. Após grelhar, retire, com cuidado, o espeto utilizando um cabo de suporte de espeto (f).

Importante: Certifique-se de que o forno não está a funcionar enquanto realiza estes passos. Coloque o defletor de aquecimento da grelha debaixo do painel de controlo se o seu forno não suportar o grelhar de porta fechada.Placa para Salpicaduras A placa para salpicaduras é anexada à bancada com dois parafusos.

5.1. ඔඑඕ඘ඍජඉ NOTA: Desligue o eletrodoméstico e deixe que o mesmo arrefeça antes de realizar a limpeza. Instruções Gerais ‡ Verifique se os materiais de limpeza são os adequados e recomendados pelo fabricante antes de os utilizar no seu eletrodoméstico. ‡ Utilize detergentes em creme ou líquidos que não contenham partículas. Não utilize cremes cáusticos (corrosivos), pós de limpeza abrasivos, palha de aço ou ferramentas rígidas uma vez que estas podem danificar as superfícies do fogão.

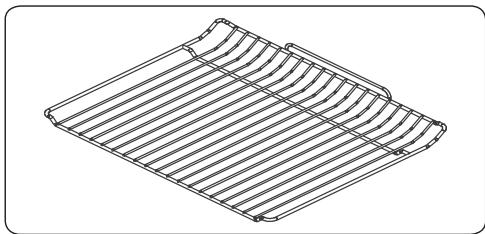

Rede de Arame A rede de arame deverá ser utilizada para grelhar ou para processar alimentos em recipientes que podem ir ao forno.

Não utilize detergentes que contenham partículas uma vez que estas poderão arranhar o vidro, as partes esmaltadas e/ou pintadas do seu eletrodoméstico. ‡ Se houver derrame de quaisquer líquidos, limpe-os imediatamente para evitar que as partes fiquem danificadas. Não utilize detergentes de vapor para limpar qualquer parte do eletrodoméstico. Limpar o Interior do Forno ‡ O interior dos fornos esmaltados é mais bem limpo quando o forno está quente.

AVISO Coloque a grelha corretamente em qualquer suporte de prateleira correspondente na cavidade do forno e empurre-a até ao fim.

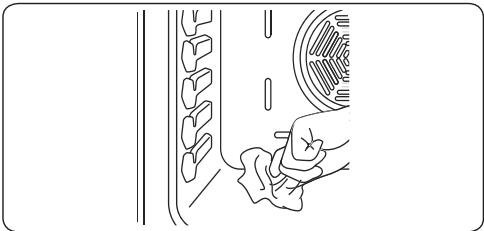

‡ Limpe o forno com um pano suave embebido em água com sabão após cada utilização. Depois, limpe novamente o forno com um pano húmido e seque-o. ‡ Poderá necessitar de utilizar material de limpeza líquido ocasionalmente para limpar, na totalidade, o forno.

5. LIMPEZA E MANUTENÇÃO PT - 26

Limpeza catalítica Os revestimentos catalíticos são instalados dentro da cavidade do forno. São painéis com acabamento mate e cor leve nas laterais e/ou painel de acabamento mate na traseira do forno. Funcionando recolhendo quaisquer resíduos de gordura e óleo durante o cozinhar. Os revestimentos catalíticos são criados para terem uma vida útil de cerca de 300 horas. O revestimento limpa-se automaticamente absorvendo gorduras e óleos e queimandoos até ficarem em cinzas que podem ser facilmente removidas da base do forno com um pano húmido. O revestimento deverá ser poroso para ser eficiente. O revestimento poderá perder a cor com a idade. Se uma grande quantidade de gordura for derramada para o revestimento poderá reduzir a sua eficiência. Para ultrapassar este problema, defina a temperatura máxima do forno para cerca de 10 a 20 minutos. Após o forno ter arrefecido, limpe a base do forno. A limpeza manual dos revestimentos catalíticos não é recomendada. Irão ocorrer danos se uma almofada de lã de aço impregnada em sabão ou quaisquer outros abrasivos são utilizados. Para além disso, não recomendamos a utilização de detergentes com aerossóis nos revestimentos. As paredes de um revestimento catalítico poderão tornar-se ineficazes devido ao excesso de gordura. O excesso de gordura pode ser removido com um pano suave ou esponja embebida em água quente e o ciclo de limpeza pode ser realizado tal como descrito acima. Remoção do Revestimento Catalítico Para remover o revestimento catalítico, retire os parafusos que seguram cada painel catalítico ao forno.

‡ Limpe a superfície da placa com um pano suave embebido em água com sabão. Depois, limpe a superfície de placa novamente com um pano húmido e seque-o. ‡ Lave e enxague as tampas do queimador da placa. Não as deixe molhadas. Seque-as imediatamente com um pano seco. ‡ Certifique-se de que volta a montar todas as partes corretamente após a limpeza. ‡ As superfícies dos suportes das panelas poderão ficar riscadas com o tempo devido à utilização. Isto não é um problema de produção. Não utilize palha de aço para limpar qualquer parte da placa. Certifique-se de que não entra água nos queimadores uma vez que isto poderá bloquear os injetores. Limpeza do Aquecedor de Chapa (se disponível) ‡ Limpe o aquecedor de chapa com regularidade. ‡ Limpe a placa com um pano suave embebido em água. Depois, ponha a placa a funcionar durante um curto período de tempo para secar na totalidade. Limpar as Partes de Vidro ‡ Limpe as partes de vidro do seu eletrodoméstico com regularidade. ‡ Utilize um detergente limpa-vidros para limpar o interior e o exterior das partes de vidro. Depois, enxague e seque-as adequadamente com um pano seco. Limpar as Partes Esmaltadas ‡ Limpe as partes esmaltadas do seu eletrodoméstico com regularidade. ‡ Limpe as partes esmaltadas com um pano suave embebido em água com sabão. Depois, limpe-as novamente com um pano húmido e seque-as.

Limpeza da Placa de Gás ‡ Limpe a placa de gás com regularidade. ‡ Retire os suportes de panelas, tampas e bocas dos queimadores de placa.

Não limpe as partes esmaltadas enquanto ainda estão quentes da cozedura. Não deixe vinagre, café, leite, sal, água, limão ou sumo de tomate em cima do

esmalte durante um longo período de tempo. Limpar as Partes em Aço Inoxidável (se disponíveis) ‡ Limpe as partes em aço inoxidável do seu eletrodoméstico com regularidade. ‡ Limpe as partes em aço inoxidável com um pano suave embebido em água. Depois, seque-as adequadamente com um pano seco. Não limpe as partes em aço inoxidável enquanto ainda estão quentes da cozedura. Não deixe vinagre, café, leite, sal, água, limão ou sumo de tomate em cima do aço inoxidável durante um longo período de tempo.Remoção da Porta do Forno Antes de limpeza o vidro da porta do forno, deverá remover a porta do forno, tal como indicado abaixo. 1. Abrir a porta do forno.

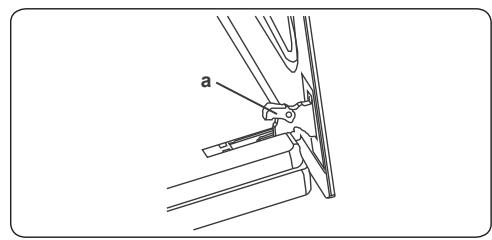

2. Abrir o suporte de selim (a) (com a ajuda de uma chave de fendas) até à posição final.

5.2. ඕඉඖඝගඍඖධත඗ NOTA: A manutenção deste eletrodoméstico deverá ser realizada apenas por uma pessoa de serviço autorizada ou por um técnico qualificado. Mudar a Lâmpada do Forno NOTA: Desligue o eletrodoméstico e deixe que o mesmo arrefeça antes de limpar o eletrodoméstico. ‡ Retire a lente do vidro e depois retire a lâmpada. ‡ Insira a nova lâmpada (resistente a 300 °C) para substituir a lâmpada que removeu (230 V, 15-25 Watt, Tipo E14). ‡ Substitua a lente do vidro e o seu forno está pronto a ser utilizado. A lâmpada foi criada especificamente para ser utilizada em eletrodomésticos de cozinha. Não é adequada para iluminar uma divisão da casa.Manutenção NOTA: A manutenção deste eletrodoméstico deverá ser realizada apenas por uma pessoa de serviço autorizada ou por um técnico qualificado. Outros Controlos ‡ Verifique, periodicamente, o tubo de conexão de gás. Se for encontrado um defeito, contacte um fornecedor de serviço autorizado para proceder à substituição. ‡ Recomendamos que os componentes da conexão de gás sejam substituídos manualmente. Se for encontrado um defeito aquando do manuseamento dos botões giratórios de controlo do eletrodoméstico, contacte um fornecedor de serviços autorizado.

3. Fechar a porta até que atinja a posição de fecho total e retire a porta puxando-a na sua direção.

6. RESOLUÇÃO DE PROBLEMAS E TRASPORTE 6.1. කඍඛ඗ඔඝධත඗ඌඍ඘ක඗ඊඔඍඕඉඛ Se ainda assim tiver um problema com o seu eletrodoméstico, após a verificação destes passos de resolução de problemas básicos, por favor, entre em contacto com a pessoa de serviço autorizada ou com um técnico qualificado. Problema

Queimadores de placa não funcionam.

Os queimadores poderão estar na SRVLomRދoffތ A pressão de fornecimento de gás poderá estar incorreta. A alimentação (se o eletrodoméstico tiver alimentação elétrica) está desligada.

Verifique a posição do botão giratório de controlo. Verifique o fornecimento de gás e a pressão de gás. Verifique se existe alimentação elétrica. Verifique ainda se outros eletrodomésticos da cozinha estão a funcionar.

Queimadores de placa não acendem.

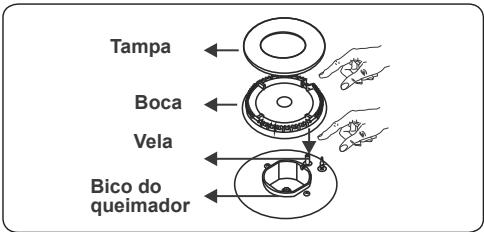

A tampa e a boca do queimador não estão bem montadas. A pressão de fornecimento de gás poderá estar incorreta. O cilindro LPG (se aplicável) poderá estar vazio. A alimentação (se o eletrodoméstico tiver alimentação elétrica) está desligada.

Certifique-se de que as partes do queimador foram colocadas corretamente. Verifique o fornecimento de gás e a pressão de gás. O cilindro LPG poderá necessitar de ser substituído. Verifique se existe alimentação elétrica. Verifique ainda se outros eletrodomésticos da cozinha estão a funcionar.

A cor da chama é laranja/amarela.

A tampa e a boca do queimador não estão bem montadas. Composições de gás diferentes.

Certifique-se de que as partes do queimador foram colocadas corretamente. Devido ao design do queimador, a chama pode aparentar ser laranja/amarela em certas áreas do queimador. Se manusear o eletrodoméstico com gás natural, o gás natural de cidade poderá ter composições diferentes. Não manuseie o eletrodoméstico durante algumas horas.

O queimador não acende ou acende apenas parcialmente.

As partes do queimador poderão não estar limpas ou secas.

Certifique-se de que as partes do eletrodoméstico estão secas e limpas.

O queimador aparenta estar ruidoso.

Isto é normal. O ruído poderá reduzir quando aquecem.

É normal que algumas partes de metal no fogão produzam ruído aquando da utilização.

A placa ou as zonas de cozinhar não podem ser ligadas.

Não existe alimentação elétrica.

Verifique o fusível caseiro para o eletrodoméstico. Verifique se existe um corte de energia experimentando outros eletrodomésticos eletrónicos.

A placa produz um odor durante as primeiras tentativas de cozinhar.

Eletrodoméstico novo.

Aqueça uma frigideira cheia de água em cada zona de cozedura durante 30 minutos.

A alimentação elétrica está desligada.

Verifique se existe alimentação elétrica. Verifique ainda se outros eletrodomésticos da cozinha estão a funcionar.

Não há calor ou o forno não aquece.

O controlo de temperatura do forno está incorretamente definido. A porta do forno foi deixada aberta.

Verifique se o botão giratório de controlo de temperatura do forno está definido corretamente.

O cozinhar é uniforme dentro do forno.

As prateleiras do forno estão incorretamente posicionadas.

Verifique se estão as temperaturas recomendadas e as posições da prateleira são as recomendadas. Não abra, de forma frequente, a porta a menos que esteja a cozinhar algo que precise de ser virado. Se abrir a porta do forno com frequência, a temperatura interior será inferior e isto afetará os resultados do seu cozinhado.

A luz do forno (se disponível) não funciona.

A lâmpada está avariada. A alimentação elétrica está desconectada ou desligada.

Substitua a lâmpada de acordo com as instruções indicadas. Certifique-se de que a alimentação elétrica está ligada à tomada na parede.

Os botões do temporizador não podem ser premidos adequadamente.

Existe material estranho preso entre os botões do temporizador. Modelo tátil: existe humidade no painel de controlo. A função de bloqueio de tecla está definida.

Remova o material estranho e tente novamente. Remova a humidade e tente novamente. Verifique se a função de bloqueio de tecla está definida.

A ventoinha do forno (se disponível) é ruidosa.

As prateleiras do forno estão a vibrar.

Verifique se o forno está nivelado. Verifique se as prateleiras e qualquer material de cozedura não estão a vibrar ou em contacto com o painel traseiro do forno.

6.2. ගකඉඖඛ඘඗කගඍ Se necessitar de transportar o produto, utilize a embalagem do produto original e transporte-o utilizando a caixa original. Siga os sinais de transporte indicados na embalagem. Ponha fita-cola em todas as partes independentes do produto para evitar danos no produto durante o transporte. Se não tiver a embalagem original, prepare uma caixa de transporte para que o eletrodoméstico, especialmente as superfícies exteriores do produto, fique protegido contra ameaças externas.
