AKZ96230/IX - Forno embutido WHIRLPOOL - Manual de utilização gratuito

Tipo de produto	Forno embutível
Marca	Whirlpool
Modelo	AKZ96230/IX
Dimensões (A x L x P)	aproximadamente 595 x 595 x 545 mm
Peso	aproximadamente 33 kg
Alimentação elétrica	230 V ~ 50/60 Hz, 16 A (ajustável 13 A)
Funções de cozimento	Convecção natural, Grelhador, Turbo grelhador, Calor pulsado, Convecção forçada, Eco calor pulsado, Manter aquecido, Elevação de massa, Smart Clean
Funções automáticas (6th Sense)	Ensopado, Carnes, Cozimento de peça grande, Pão, Pizza, Bolos
Acessórios fornecidos	Grelha metálica, Tabuleiro, Chapa de cozimento, Grelhas deslizantes (conforme modelo), Sonda de carne (conforme modelo)
Número de níveis de grelha	5 níveis
Iluminação	Lâmpada interna (25-40 W, E14, T300°C ou G9, T300°C)
Limpeza	Smart Clean (vapor), painéis catalíticos
Segurança	Bloqueio dos botões, desligamento automático, porta removível
Porta removível	Sim, para facilitar a limpeza

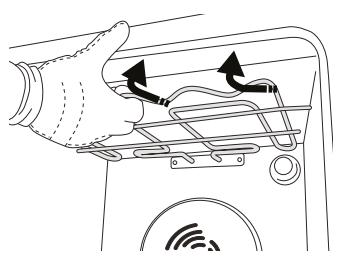

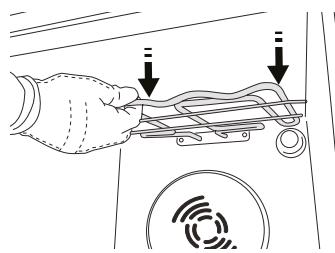

Elemento de aquecimento superior removível	Sim (conforme modelo)
Ajuste de hora	Sim, após ligar ou queda de energia
Unidades de medida	°C ou °F (ajustável)
Partida diferida / Fim de cozimento programado	Sim (exceto grelhador e turbo grelhador)
Índice de reparabilidade	Não informado

Perguntas frequentes - AKZ96230/IX WHIRLPOOL

Como ajustar a hora no forno?

Ligue o forno pressionando On/Off. Os dois dígitos da hora piscam: gire o botão para ajustar a hora e pressione OK para confirmar. Em seguida, ajuste os minutos da mesma maneira.

Como usar a função Smart Clean?

Certifique-se de que o forno esteja frio. Despeje 200 ml de água potável no fundo da cavidade. Selecione a função Smart Clean no menu e pressione Início. Ao final do ciclo, limpe a água residual com uma esponja úmida.

Como substituir a lâmpada do forno?

Desconecte o forno. Desparafuse a tampa da lâmpada, substitua por uma lâmpada tipo E14 25-40 W / 230 V, T300°C (ou G9 halogênio). Recoloque a tampa e reconecte. Não toque em uma lâmpada halogênia com as mãos nuas.

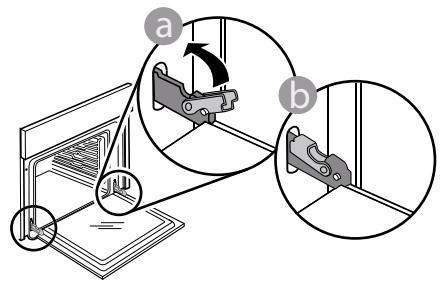

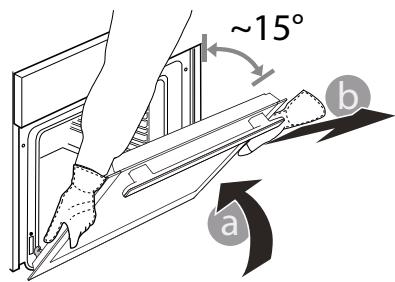

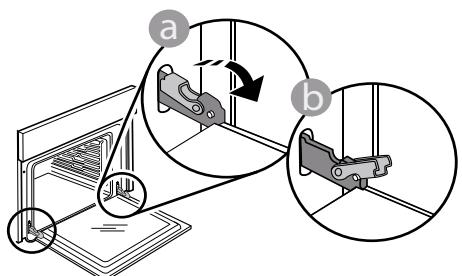

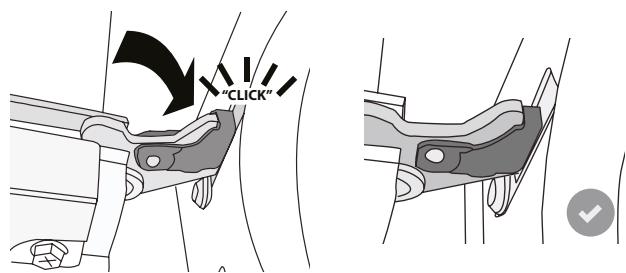

Como remover a porta do forno?

Abra a porta completamente e abaixe as travas das dobradiças. Feche quase a porta e levante-a puxando em sua direção para soltá-la. Para recolocar, alinhe as dobradiças e abaixe as travas.

Como usar a sonda de carne?

Insira a sonda na parte mais espessa da carne, evitando ossos. Conecte-a ao orifício na parede direita do forno. Selecione uma função compatível (Tradicional, Calor pulsado, etc.). Ajuste a temperatura alvo da sonda e a temperatura do forno. O cozimento para automaticamente na temperatura escolhida.

O que fazer se o visor mostrar 'F' seguido de um número?

Isso indica um problema de software. Anote o número exibido e entre em contato com o Serviço Pós-Venda Whirlpool.

Como bloquear os botões do forno?

Pressione a tecla Bloqueio (ou mantenha a tecla VOLTAR pressionada por 5 segundos) até que o ícone de bloqueio apareça. Repita a operação para desbloquear.

Pode-se cozinhar alimentos em vários níveis ao mesmo tempo?

Sim, use a função Calor pulsado que permite cozinhar até três níveis simultaneamente sem transferência de odores.

Como limpar os painéis catalíticos?

Aqueça o forno vazio a 200°C no modo Convecção forçada por cerca de uma hora. Depois de frio, limpe os resíduos com uma esponja não abrasiva. Não use produtos corrosivos.

Por que o forno não aquece?

Verifique a alimentação elétrica e certifique-se de que o forno está ligado. Se o problema persistir, desligue e religue o forno. Se o visor mostrar um erro, entre em contato com o serviço pós-venda.

MANUAL DE UTILIZADOR AKZ96230/IX WHIRLPOOL

Para receber mais informações e assistência, registe o seu produto em www.whirlpool.eu/register

Pode transferir as Instruções de Segurança e o Guia de Utilização e Manutenção, visitando o nosso site docs.whirlpool.eu e seguindo as instruções no verso do presente guia.

Antes de utilizar o aparelho, leia atentamente o guia de Saúde e Segurança.

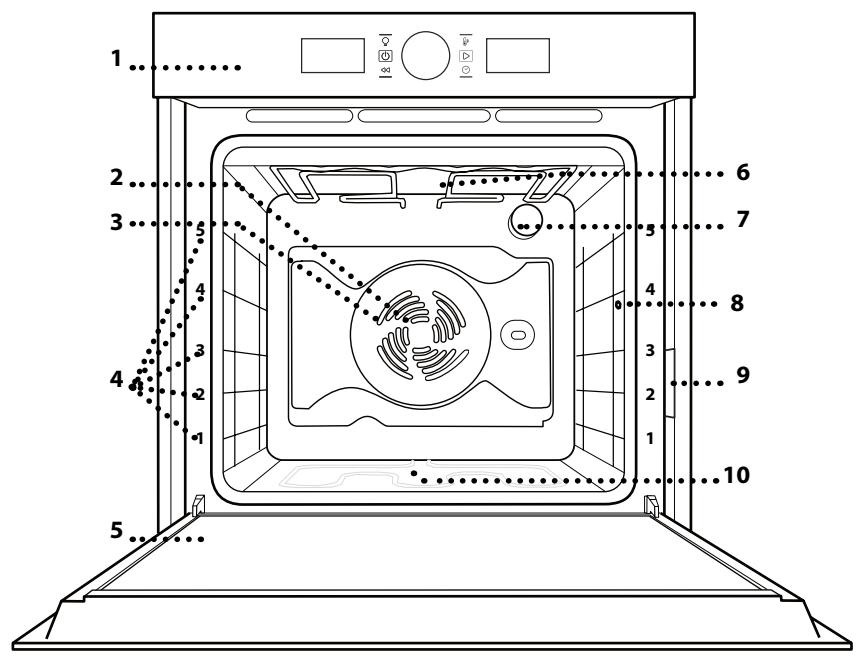

DESCRIÇÃO DO PRODUTO

1. Painel de controlo
2. Ventoinha
3. Resistência circular (não visível)
4. Guias de nível (o nível está indicado na parte frontal do forno)
5. Porta
6. Resistência superior/grelhador
7. Lâmpada
8. Ponto de inserção do termómetro de carne (se existente)

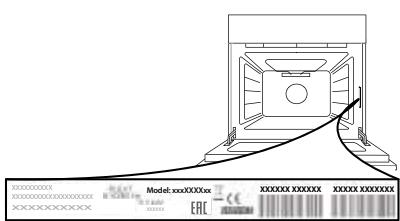

9. Placa de identificação (não remover) 10. Resistência inferior (não visível)

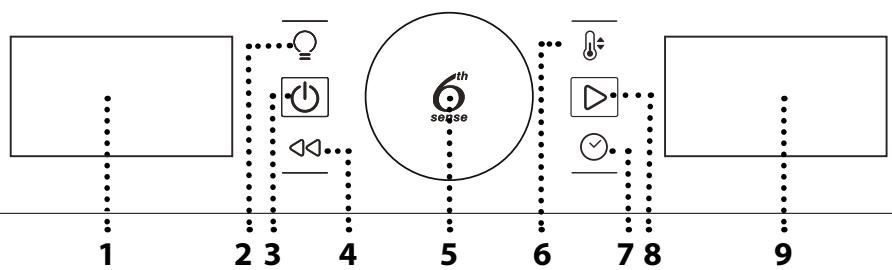

PAINEL DE CONTROLO

1. VISOR SUPERIOR

2.LUZ

Para acender/desligar a luz.

3. LIGAR/DESLIGAR

Para ligar e desligar o forno e parar uma função ativa a qualquer momento.

4. RETROCEDER

Para regressar ao menu anterior ao configurar definições.

5. BOTÃO ROTATIVO/BOTÃO 6TH SENSE

Rode-o para navegar pelas funções e fazer todos os parâmetros de cozedura. Prima para selecionar, definir, aceder ou confirmar funções ou parâmetros e, eventualmente, para iniciar o programa de cozedura.

6. TEMPERATURA

Para definir a temperatura.

7. TEMPO

Para definir ou alterar a hora e ajustar o tempo de cozedura.

8. INICIAR

Para iniciar funções e confirmar definições.

9. VISOR DIREITO

ACESSÓRIOS

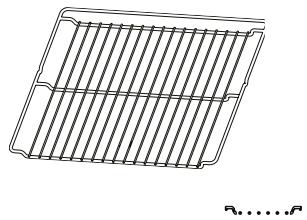

GRELHA

TABULEIRO COLETOR

TABULEIRO PARA ASSAR COM CALHAS DESLIZANTES*

(APENAS EM ALGUNS MODELOS)

TERMÔMETRO DE CARNE

(APENAS EM ALGUNS MODELOS)

O número de acessórios pode variar de acordo com o modelo adquirido.

Pode adquirir separadamente outros acessórios no

Serviço Pós-venda.

INTRODUZIR GRELHAS E OUTROS ACESSÓRIOS

Introduza a grelha na horizontal, fazendo-a deslizar pelas guias, e assegure-se de que a extremidade elevada está virada para cima.

Outros acessórios, como o tabuleiro coletor e o tabuleiro para pastelaria, são introduzidos horizontalmente, da mesma forma que a grelha.

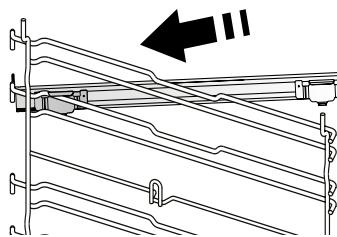

COMO INSTALAR AS CALHAS DESLIZANTES

(CASO EXISTAM)

Retire as guias de nível do forno e remova o plástico de proteção das corrediças.

Fixe o encaixe superior da corrediça à guia de nível e faça-a deslizar até parar. Baixe o encaixe para a posição.

Para fixar a guia, pressione a parte inferior do dispositivo

de fixação firmemente contra a guia de nível.

Assegure-se de que as corrediças se movem livremente. Repita estes procedimentos para a outra guia de nível, no mesmo nível.

Lembre-se: As corrediças podem ser instaladas em qualquer nível.

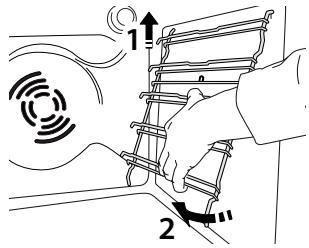

RETIRAR E REPOR AS GUIAS DE NÍVEL

Para retirar as guias de nível, levante as guias e, suavemente, puxe a parte inferior e extraia-a do respetivo suporte. Agora, as guias de nível podem ser retiradas.

Para repor as guias de nível, comece por inseri-las no suporte superior. Mantendo-as subidas, faça-as deslizar para o interior do compartimento de cozedura e, em seguida, posicione-as no suporte inferior.

CONVENCIONAL

Para cozinhar qualquer tipo de alimento, utilizando apenas um nível.

GRELHADOR

Para grelhar bifes, espetadas, salsichas, gratinar legumes ou tostar pão. Ao grelhar carne, recomendamos a utilização de um tabuleiro coletor, para recolher os sucos da cozedura: posicione o tabuleiro em qualquer um dos níveis que se encontrar abaixo da grelha e adicione 500 ml de água potável.

AR FORÇADO

Para cozinhar diferentes alimentos, que exijam a mesma temperatura de cozedura, em diferentes níveis (três, no máximo) e em simultâneo. Esta função permite cozinhar diferentes alimentos sem transmitir odores de uns alimentos para os outros.

COZEDURA CONVEÇÃO

Para cozinhar carne, fazer bolos com recheio ou assar legumes recheados num único nível. Esta função utiliza uma circulação suave e intermitente do ar para evitar a desidratação excessiva dos alimentos.

FUNÇÕES 6TH SENSE

GRATINADOS

• Esta função seleciona automaticamente a melhor temperatura e método de cozedura para a carne. Esta função ativa de forma intermitente a ventoinha, a baixa velocidade, para evitar que os alimentos sequem demais.

MAXI COZEDURA

A função seleciona automaticamente a melhor temperatura e o melhor modo de cozedura para confecionar peças de carne grandes (acima de 2,5 kg). Recomendamos que vire a carne durante a cozedura para que fique dourada de forma homogénea em ambos os lados. É conveniente regá-la com muito esporadicamente para que não seque demasiado.

Pão

• Esta função seleciona automaticamente a melhor temperatura e método de cozedura para todos os tipos de bolo.

FUNÇÕES ESPECIAIS

PRÉ-AQUEC. RÁPIDO

Para efetuar o pré-aquecimento rápido do forno. Concluído o pré-aquecimento, o forno irá selecionar a função "Convencional" automaticamente. Aguarde que o pré-aquecimento termine, antes de colocar alimentos no forno.

TURBO GRILL

Para assar peças de carne grandes (pernil, rosbife, frango). Recomendamos a utilização de um tabuleiro coletor, para recolher os sucos da cozedura: Posicione o tabuleiro em qualquer um dos níveis que se encontrar abaixo da grelha e adicione 500 ml de água potável. O espeto (se disponível) pode ser utilizado com esta função.

AR FORÇADO ECO*

Para cozinhar peças de carne recheadas e carne fatiada num único nível. Evita-se que os alimentos sequem excessivamente, através de uma circulação de ar suave e intermitente. Quando esta função está a ser utilizada, a luz mantém-se apagada ao longo da cozedura. Para usar o ciclo ECO e, assim, otimizar o consumo de energia, a porta do forno não deve ser aberta até que os alimentos estejam completamente cozinhados.

MANUTENÇÃO DO CALOR

Para manter os alimentos quentes e estaladiços antes de serem servidos.

LEVEDURA

Para obter a fermentação ideal de massas doces ou salgadas. Para fazer a levedura corretamente, não ative a função se o forno ainda não estiver quente antes de um ciclo de cozedura.

SMART CLEAN

(APENAS EM ALGUNS MODELOS)

A ação do vapor libertado durante este ciclo de limpeza à baixa temperatura especial permite a fácil remoção de resíduos de sujidade de comida. Verta 200 ml de água na parte inferior da cavidade e ative a função quando o forno estiver frio.

PRIMEIRA UTILIZAÇÃO DO APARELHO

1. ACERTAR A HORA

Ao ligar o forno pela primeira vez, terá de definir a hora.

1200

Os dois dígitos da hora começam a piscar: Rode o botão para definir a hora e prima para confirmar.

1300

Os dois dígitos dos minutos começam a piscar. Rode o botão para definir os minutos e prima para confirmar.

Lembre-se: Para alterar a hora posteriormente, prima e mantenha premido o símbolo durante, pelo menos, um segundo com o forno desligado e repita os passos acima.

Poderá ter de acertar novamente a hora após um longo corte de energia.

2. DEFINIÇÕES

Se necessário, pode alterar a unidade de medição, a temperatura (°C) e a corrente nominal (16 A) predefinidas.

Com o forno desligado, prima e mantenha premido durante, pelo menos, 5 segundos.

SET

Rode o botão seletor para selecionar a unidade de medição e, em seguida, prima para confirmar.

16 8

Rode o botão seletor para selecionar a corrente nominal e, em seguida, prima para confirmar.

Lembre-se: O forno está programado para consumir um nível de energia elétrica compatível com uma rede doméstica de potência superior a 3 kW (16 A). Se a potência que utiliza em sua casa for inferior, terá de reduzir este valor (13 A).

3. AQUECER O FORNO

Um forno novo pode libertar odores residuais, resultantes do processo de fabrico: isto é perfeitamente normal.

Assim, antes de começar a cozinhar alimentos, recomendamos que aqueça o forno, vazio, para eliminar eventuais odores.

Remova do forno qualquer elemento de proteção em cartão ou película transparente e retire todos os acessórios do respetivo interior.

Aqueça o forno a 200 °C durante uma hora, aproximadamente, de preferência utilizando uma função com circulação de ar (por exemplo "Ar forçado" ou "Cozedura por convecção").

Siga as instruções para programar corretamente a função.

Lembre-se: é aconselhável arejar a cozinha após a primeira utilização do aparelho.

UTILIZAÇÃO DIÁRIA

1. SELECIONAR UMA FUNÇÃO

Quando o forno está desligado, só aparece a hora no visor. Prima e mantenha premido o botão para ligar o forno. Rode o botão para visualizar as funções principais disponíveis no visor esquerdo. Selecione uma e prima.

Para selecionar uma subfunção (se disponível), selecione a função principal e, em seguida, prima para confirmar e aceder ao menu de funções.

Rode o botão para visualizar as subfunções disponíveis no visor esquerdo. Selecione uma e prima para confirmar.

2. DEFINIR UMA FUNÇÃO

Após selecionar uma função, é possível alterar as suas definições.

O visor irá mostrar as definições que podem ser alteradas em sequência.

TEMPERATURA/NÍVEL DO GRILL

200

Se o ícone °C/°F estiver a piscar no visor, rode o botão para alterar o valor, em seguida prima para confirmar e continuar a alterar as definições seguintes (se possível).

Pode também definir o nível do grelhador (3 = alto, 2 = médio, 1 = baixo) em simultâneo.

Lembre-se: assim que a função tiver iniciado, pode alterar a temperatura ou o nível do grelhador premindo ou rodando diretamente o botão.

DURAÇÃO

Quando o ícone piscar no visor, utilize o botão de ajuste para definir o tempo de cozedura pretendido e, em seguida, prima para confirmar.

Não precisa de definir o tempo de cozedura, caso pretenda gerir a cozedura manualmente: Prima para confirmar e iniciar a função.

Neste caso, não poderá definir o tempo de fim da cozedura, programando um início atrasado.

Lembre-se: Pode ajustar o tempo de cozedura definido durante a cozedura, premindo ⊙: Rode o botão para alterar a hora e prima para confirmar.

DEFINIR O TEMPO DE FIM DA COZEDURA/INÍCIO ATRASADO

Em muitas funções, uma vez definido um tempo de cozedura, pode atrasar o início da função programando o seu tempo de fim.

Quando for possível alterar o tempo de fim, aparece no visor a hora a que se espera a conclusão da função com o ícone ⟨⟩ a piscar.

Se necessário, rode o botão para definir a hora de fim de cozedura e, em seguida, prima ▸ para confirmar e iniciar a função.

Coloque os alimentos no forno e feche a porta: A função inicia-se automaticamente antes do período de tempo calculado para concluir a cozedura à hora programada.

Nota: Programar um início diferido da cozedura irá desativar a fase de pré-aquecimento do forno. O forno atinge a temperatura pretendida gradualmente, o que significa que os tempos de cozedura poderão ser ligeiramente mais longos do que os tempos indicados na janela de cozedura.

Durante o tempo de espera, pode usar o botão para alterar o tempo de fim programado.

Prima ou ⊙ para alterar as definições da temperatura e do tempo de cozedura. Prima para confirmar quando concluir.

Nota: A funcionalidade de atraso de arranque não está disponível para as funções Grill e Turbo Grill.

3. ATIVAR UMA FUNÇÃO

Apos aplicar todas as definições pretendidas, prima para ativar a função.

Pode premir e manter premido, a qualquer momento, para interromper a função que estiver ativa.

4. PRÉ-AQUECIMENTO

Algumas funções dispõem de uma fase de pré-aquecimento do forno: Uma vez iniciada a função, o visor indica que a fase de pré-aquecimento foi ativada.

Quando esta fase estiver concluída, será emitido um sinal sonoro e o visor indica que o forno atingiu a temperatura programada.

Neste momento, abra a porta, coloque os alimentos no forno, feche a porta e inicie a cozedura premindo ►

Lembre-se: Colocar os alimentos no forno antes de o pré-aquecimento estar concluído pode ter um efeito adverso no resultado final da cozedura.

O tempo de cozedura não inclui uma fase de pré-aquecimento.

Pode sempre alterar a temperatura que pretende atingir, utilizando o botão.

5. FIM DA COZEDURA

Para ativar o tempo de cozedura sem alterar as definições, rode o botão para definir um novo tempo de cozedura e prima.

. FUNÇÕES 6th SENSE

RECUPERAÇÃO DE TEMPERATURA

Se a temperatura no interior do forno baixar durante um ciclo de cozedura por a porta estar aberta, será automaticamente ativada uma função especial para recuperar a temperatura original.

Durante a recuperação da temperatura, o visor irá exibir uma animação tipo "cobra" até ser alcançada a temperatura definida.

Enquanto um ciclo de cozedura programado está em curso, o tempo de cozedura aumenta de acordo com o tempo de abertura da porta, de forma a garantir os melhores resultados.

FUNÇÕES ESPECIAIS

SMART CLEAN

Para ativar a função "Smart Clean", com o forno frio, distribua 200 ml de água no fundo da cavidade do forno e, em seguida, feche a porta do forno.

Aceda às funções especiais e rode o botão seletor para selecionar a partir do menu. Em seguida prima para confirmar.

Prima ► para iniciar de imediato o ciclo de limpeza ou prima para selecionar o tempo de fim/início programado.

No fim do ciclo, deixe o forno arrefecer e retire qualquer água residual que exista no forno e inicie a limpeza com uma esponja humedecida em água quente (a limpeza poderá não resultar bem se deixar passar mais de 15 minutos).

Lembre-se: Não é possível definir a duração e a temperatura do ciclo de limpeza.

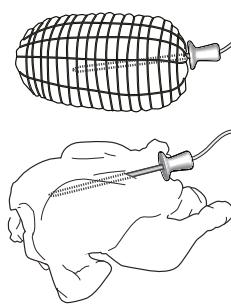

UTILIZAR O TERMÓMETRO DE CARNE (SE EXISTENTE)

O termómetro de carne fornecido permite medir a temperatura interna exata dos alimentos durante a cozedura.

O termómetro de carne só é permitido em algumas funções de cozedura (Convencional, Ar forçado, Cozedura por convecção, Turbo Grill, 6th Sense Carne e 6th Sense Maxi Cooking).

É muito importante posicionar o termómetro com precisão, para obter resultados de cozedura perfeitos. Insira completamente o termómetro na parte com mais carne, evitando os ossos e as partes com mais gordura. Quando cozinhar aves, o termómetro deve ser inserido de lado, no meio do peito, tendo o cuidado de assegurar que a ponta não fica localizada sobre uma parte oca. No caso de carne com

espessura muito irregular, verifique se esta está devidamente cozinhada antes de a retirar do forno. Ligue a extremidade do termómetro ao orifício situado na parede direita da cavidade do forno.

Quando o termómetro de carne é ligado à cavidade do forno, é emitido um sinal sonoro e no visor aparecem o ícone e a temperatura pretendida.

Se o termómetro de carne for ligado durante a seleção de uma função, o visor muda para a temperatura pretendida predefinida para o termómetro de carne.

Prima para iniciar as definições. Rode o botão para definir a temperatura pretendida para o termómetro de carne. Prima para confirmar. Rode o botão para definir a temperatura da cavidade do forno.

Prima ou ▷ para confirmar e iniciar o ciclo de cozedura.

Quando a carne atinge a temperatura pretendida definida, o ciclo de cozedura para e o visor indica "End" (fim).

Para reiniciar o ciclo de cozedura a partir de "End" (fim), rodando o botão é possível definir a temperatura pretendida para o termómetro de carne como indicado acima. Prima ou para confirmar e reiniciar o ciclo de cozedura.

Lembre-se: durante o ciclo de cozedura com o termómetro de carne, é possível rodar o botão para alterar a temperatura pretendida para o termómetro de carne. Prima ♀ para regular a temperatura da cavidade do forno.

O termómetro de carne pode ser inserido em qualquer momento, incluindo durante um ciclo de cozedura. Neste caso, é necessário redefinir os parâmetros da função de cozedura.

Se o termómetro de carne for incompatível com uma função, o forno desativa o ciclo de cozedura e emite um sinal sonoro de alerta. Neste caso, desligue o termómetro de carne ou prima para definir outra função. O início diferido e a fase de pré-aquecimento não são compatíveis com o termómetro de carne.

PROTEÇÃO

Para bloquear o teclado, prima e mantenha premido durante, pelo menos, 5 segundos.

Lembre-se: a proteção pode também ser ativada durante a cozedura.

Por motivos de segurança, o forno pode ser desligado a qualquer altura premindo

CONSELHOS ÚTEIS

COMO EFETUAR A LEITURA DA TABELA DE COZEDURA

A tabela indica a função, os acessórios e o nível mais adequados para utilizar na confeção dos diferentes tipos de alimentos. Os tempos de cozedura medem-se a partir do momento em que o alimento é colocado no forno, excluindo o pré-aquecimento (sempre que necessário). As temperaturas e os tempos de cozedura são aproximados e dependem da quantidade de alimento e do tipo de acessório utilizado. Comece por utilizar as definições mais baixas recomendadas e, se o alimento não ficar bem cozinhado, mude para definições mais elevadas. Utilize os acessórios fornecidos e, de preferência, formas para bolos e tabuleiros para assar metálicos e de cor escura. Tem também a possibilidade de utilizar recipientes e acessórios em cerâmica ou pirex, mas tenha em conta que os tempos de cozedura serão ligeiramente superiores.

COZINHAR DIFERENTES ALIMENTOS EM SIMULTÂNEO

A função "Ar Forçado" permite cozinhar alimentos diferentes em simultâneo (por exemplo: peixe e legumes), em níveis diferentes. Retire os alimentos que necessitam de um tempo de cozedura mais curto e deixe no forno os alimentos que necessitam de um tempo de cozedura mais longo.

CARNE

Utilize qualquer tipo de tabuleiro para fornos ou pirex adequado ao tamanho do pedaço de carne a cozinhar. No caso de assados, coloque, de preferência, caldo no fundo da travessa e regue a carne durante a cozedura para obter um melhor sabor. Tenha em atenção que será gerado vapor durante esta operação. Quando o assado estiver pronto, deixe-o repousar no forno durante 10-15 minutos adicionais ou envolva-o em folha de alumínio.

Sempre que quiser grelhar carne, selecione pedaços de carne com uma espessura uniforme para alcançar resultados de cozedura uniformes. Os pedaços de carne muito grossos necessitam de tempos de cozedura mais prolongados. Para evitar que a carne fique demasiado tostada no exterior, baixe a posição da grelha, afastando o alimento um pouco mais do grelhador. Vire a carne quando atingir dois terços do tempo de cozedura. Abra a porta com cuidado, já que pode sair vapor.

Para recolher os sucos da cozedura, recomendamos que coloque um tabuleiro coletor com meio litro de água potável diretamente por baixo da grelha onde estão os alimentos. Encha totalmente sempre que necessário.

SOBREMESAS

Cozinhe sobremesas delicadas com a função convencional num único nível.

Utilize formas para assar metálicas de cor escura e coloque-as sempre na grelha fornecida. Para cozinhar em diversos níveis, selecione a função de ar forçado e disponha as formas para bolos nas grelhas, em posições alternadas, para permitir uma boa circulação de ar quente.

Para verificar se um bolo levedado está cozido, insira um palito de madeira no centro do mesmo. Se o palito sair limpo, significará que o bolo está pronto.

Se utilizar uma forma para assar antiaderente, não unte as extremidades da mesma com manteiga, pois pode impedir o crescimento uniforme do bolo nas extremidades.

Se o bolo ou o pão "crescer" durante a cozedura, utilize uma temperatura mais baixa da próxima vez e experimente reduzir a quantidade de líquidos adicionados ou mexer a mistura mais suavemente. No caso de sobremesas com recheios húmidos ou coberturas (tais como cheesecake ou tartes de frutas), utilize a função "Cozedura por convecção". Se a base do bolo ou do pão ficar mal cozida, baixe a prateleira e polvilhe a base do bolo com miolo de pão ou miolo de biscoito antes de adicionar o recheio.

PIZZA

Unte ligeiramente o tabuleiro para se certificar de que a pizza vai ficar com uma base estaladiça. Espalhe o queijo mozzarella sobre a pizza quando atingir dois terços do tempo de cozedura.

LEVEDURA

É sempre melhor cobrir a massa com um pano úmido antes de colocá-la no forno. O tempo de levedação com esta função é reduzido em cerca de um terço em comparação com uma levedação à temperatura ambiente (20-25 °C). O tempo de levedação para uma quantidade de 1 kg de massa para pizza é de cerca de uma hora.

TABELA DE COZEDURA

RECEITA	FUNÇÂO	PRÉ- AQUECIM.	TEMPERATURA (°C)	TEMPO COZEDURA (min)	NÍVEL E ACCESSORIES
Bolos levedados/Pães de ló		-	170	30 - 50	2
	Sim	160	30 - 50	2
	Sim	160	30 - 50	4 1
Bolos rechecados (cheesecake, strudel, tarte de maçâ)	-	160 - 200	30 - 85	3
	Sim	160 - 200	35 - 90	4 1
Bolachas/Bolos preocupos	-	160 - 170	20 - 40	3
	Sim	150 - 160	20 - 40	3
	Sim	150 - 160	20 - 40	4 1
Massa choux	-	180 - 200	30 - 40	3
	Sim	180 - 190	35 - 45	4 1
	Sim	180 - 190	35 - 45*	5 3 1
Merengues	Sim	90	110 - 150	3
	Sim	90	130 - 150	4 1
	Sim	90	140 - 160*	5 3 1
Pizza (massa fina, massa grossa, focaccia)	-	220 - 250	20 - 40	2
	Sim	220 - 240	20 - 40	4 1
	Sim	220 - 240	25 - 50*	5 3 1
Pão de forma 0,5 kg	-	180 - 220	50 - 70	2
Pão(PC)	-	180 - 220	30 - 50	3
Pão	Sim	180 - 220	30 - 60	4 1
Pizza congelada	-	250	10 - 20	2
	Sim	250	10 - 20	4 1
Tartes salgadas (tarte de legumes, quiche)	Sim	180 - 190	45 - 60	2
	Sim	180 - 190	45 - 60	4 1
	Sim	180 - 190	45 - 70*	5 3 1
Vol-au-vent/Salgadinhos de massa folhada	Sim	190 - 200	20 - 30	3
	Sim	180 - 190	20 - 40	4 1
	Sim	180 - 190	20 - 40*	5 3 1
Lasanha/desenformados	-	190 - 200	40 - 65	3
Cozer massa/canelones	-	190 - 200	25 - 45	3
RECEITA	FUNÇÃO	PRE- AQUECIM.	TEMPERATURA (°C)	TEMPO COZEDURA (min)	NÍVEL E ACESSÓRIOS
Borrego/Vitela/Vaca/Porco 1 kg		-	190 - 200	60 - 90	3
Carne de porco assada com courato 2 kg		-	170	110 - 150	2
Frango/coelho/pato 1 kg		-	200 - 230	50 - 80 **	3
Peru/ganso 3 kg		-	190 - 200	90 - 150	2
Peixe no forno/em papelote (filetes,inteiro)		Sim	180 - 200	40 - 60	3
Legumes recheados (tomates,curgetes,beringelas)		Sim	180 - 200	50 - 60	2
Pão tostado		-	3 (alto)	3 - 6	5
Filetes/postas de peixe		-	2 (médio)	20 - 30***	4 3
Salsichas/Espetadas/Costeletas/Hambúrguées		-	2 - 3 (médio-alto)	15 - 30***	5 4
Frango assado 1-1,3 kg		-	2 (médio)	55 - 70**	2 1
Rosbife mal passado 1 kg		-	2 (médio)	35 - 50**	3
Perna de borrego/pernis		-	2 (médio)	60 - 90**	3
Batatas assadas		-	2 (médio)	35 - 55**	3
Gratinado de legumes		-	3 (alto)	10 - 25	3
Refeação completeness: Tarte de frutas (nível 5)/lasanha (nível 3)/ carne (nível 1)		Sim	190	40 - 120*	5 3 1
Lasanha e Carne		Sim	200	50 - 120*	4 1
Carne e Batatas		Sim	200	45 - 120*	4 1
Peixe e legumes		Sim	180	30 - 50	4 1
Peças de carne rechecadas		-	200	80 - 120*	3
Peças de carne (coelho,frango,borrego)		-	200	50 - 120*	3

• Período de tempo estimado: Os alimentos podem ser retirados do forno quando desejar, dependendo da preferência de cada um. Vire o alimento quando atingir dois terços do tempo de cozedura (se necessário). *Vire o alimento a meio da cozedura.

Lembre-se: A função 6th Sense "Pastelaria" utiliza apenas as resistências superior e inferior, sem a circulação de ar forçado. Não requer pré-aquecimento.

FUNções	Conventional	Grill	Turbo Grill	Ar forçado	Cozedura convécção	Ar Forçado Eco
FUNções AUTOMÁTICAS	Gratinados	Carne	Maxi Cozedura	Pão	Pizza	Bolos doces
ACCESSIONS	Grelha	Tabuleiro de assar ou forma de bolos na grelha metaílica	Tabuleiro coletor/tabuleiro para pastelaria ou assadeira na grelha	Tabuleiro coletor / tabuleiro para assar	Tabuleiro coletor com 500 ml de água

Assegure-se de que o forno arrefece antes de executar qualquer operação de manutenção ou limpeza.

Não utilize aparelhos de limpeza a vapor.

Não utilize palha de aço, esfregões abrasivos ou produtos de limpeza abrasivos/corrosivos, uma vez que estes podem danificar as superfícies do aparelho.

Use luvas de proteção.

O forno tem de ser desligado da rede elétrica antes da realização de qualquer tipo de trabalho de manutenção.

SUPERFÍCIES EXTERIORES

• Limpe as superfícies com um pano de microfibras úmido. Se estiverem muito sujas, acrescente alguns pingos de detergente com pH neutro. Termine a limpeza com um pano seco.
• Não utilize detergentes corrosivos ou abrasivos. Se algo destes produtos entrar, inadvertidamente, em contacto com as superfícies do aparelho, limpe imediatamente com um pano de microfibras úmido.

SUPERFÍCIES INTERIORES

• Depois de cada utilização, deixe o forno arrefecer e, depois, limpe-o, preferencialmente quando a cavidade está morna, para remover quaisquer depósitos ou manchas causadas por restos de alimentos. Para secar qualquer condensação que se tenha formado em resultado da cozedura de alimentos com um elevado teor de água, deixe o forno arrefecer completamente e, depois, limpe-o com um pano ou uma esponja.
• Limpe o vidro da porta com um detergente líquido adequado.
• Ative a função "Smart Clean" para obter os melhores resultados de limpeza das superfícies internas do forno (se existente).
• A porta do forno pode ser removida para fazer a limpeza.
• A resistência superior da grelha pode ser baixada para limpar o painel superior do forno.

ACESSÓRIOS

Após a utilização, coloque os acessórios numa solução líquida de limpeza, pegando neles com luvas de forno, caso não estejam quentes. Os restos de alimentos podem ser retirados com uma esponja ou escova de limpeza.

LIMPEZA DOS PAINÉIS CATALÍTICOS

(APENAS EM ALGUNS MODELOS)

Este forno está equipado com painéis catalíticos especiais, que facilitam a limpeza do compartimento de cozedura graças à sua camada de limpeza automática especial, que é altamente porosa e capaz de absorver gordura e sujidade.

Estes painéis estão instalados nas guias de nível. Ao reposicionar e, depois, reinstalar as guias de nível, certifique-se de que os ganchos na parte superior estão inseridos nos orifícios apropriados dos painéis.

Para fazer o melhor uso possível das propriedades de limpeza automática dos painéis catalíticos, recomendamos que aqueça o forno a 200°C durante uma hora, utilizando a função "Cozedura Convecção". O forno deve estar vazio durante o aquecimento. Deixe o aparelho arrefecer antes de remover quaisquer resíduos de alimentos através de uma esponja não abrasiva.

Lembre-se: A utilização de produtos de limpeza corrosivos ou abrasivos, escovas ásperas, esfregões para panelas ou sprays para fornos pode danificar a superfície catalítica e comprometer as suas propriedades de limpeza automática.

Se necessitar de painéis de substituição, contacte o meu Serviço Pós-Venda.

SUBSTITUIR A LÂMPADA

1. Desligue o forno da corrente elétrica.
2. Desaperte a cobertura da luz, substitua a lâmpada e aperte novamente a cobertura da luz.
3. Ligue o forno novamente à corrente elétrica.

Lembre-se: Utilize apenas lâmpadas incandescentes de 25-40 W/230 ~ V tipo E-14, T300 °C, ou lâmpadas de halogéneo de 20-40 W/230 ~ V tipo G9, T300 °C. A lâmpada utilizada no produto foi especificamente concebida para eletrodomésticos e não é adequada para a iluminação geral de divisões da casa (Regulamento CE 244/2009). As lâmpadas estão disponíveis no nosso Serviço Pós-Venda.

• Se utilizar lâmpadas de halogéneo, não as manuseie com as mãos nuas, uma vez que as suas impressões digitais podem provocar danos. Não utilize o forno até que a cobertura da luz tenha sido reposta.

BAIXE A RESISTÊNCIA SUPERIOR

(APENAS EM ALGUNS MODELOS)

1. Remova as guias de nível laterais.

1. Puxe a resistência ligeiramente para fora e baixe-a.

1. Para reposicionar a resistência, levante-a, puxando ligeiramente na sua direção, e certifique-se de que fica assente nos suportes laterais.

1. Para remover a porta, abra-a totalmente e baixe as linguetas até ficarem na posição de desbloqueio.
2. Feche a porta tanto quanto possível.

Segure firmemente a porta com ambas as mãos - não a segure pela pega.

Remova, simplesmente, a porta, continuando a fechá-la e, ao mesmo tempo, puxe para cima, até se libertar do respetivo suporte. Coloque a porta de parte, apoiando-a sobre uma superfície suave.

1. Reponha a porta, deslocando-a na direção do forno e alinhando os ganchos das dobradiças com os respetivos suportes, fixando a parte superior aos suportes.
2. Baixe a porta e, em seguida, abra-a totalmente. Baixe as linguetas para a respetiva posição original: Assegure-se de que as baixa totalmente.

Aplique uma pressão suave, para se assegurar de que as linguetas estão na posição correta.

1. Tente fechar a porta e assegure-se de que está alinhada com o painel de controlo. Caso não esteja, repita os procedimentos acima: A porta poderá ficar danificada se não funcionar corretamente.

RESOLUÇÃO DE PROBLEMAS

Problema	Causa possível	Solução
Oorno não está a functionar.	Corte de energia. Desativação da redeétrica.	Verifique se existe energia elétrica proveniente da rede e se oorno está ligado à tomada elétrica. Desligue e volta a ligar oorno, para verifiar se o problema ficou resolvido.
O visor aparece aleiura “F”, seguida de um número ou umaleiura.	Problema de software.	Contacte o seu Servço Técnico de Pós-Venda mais(PRóxico) e indique o número que acompanha aleiura“F”.
O monitor minha um texto pouco claro e parece estar partido.	Definir及其他 idioma.	Contacte o Centro de Assistência Pós-venda ao Cliente mais(PRóxico).

FICHA DE PRODUTO

A ficha do produto contendo os dados energéticos deste aparelho pode ser transferida a partir do website da Whirlpool, em docs.whirlpool.eu

COMO OBTER O GUIA DE UTILIZAÇÃO E MANUTENÇÃO

Transfira o Guia de Utilização e Manutenção a partir do nosso website docs.whirlpool.eu (pode utilizar este código QR), especificando o código comercial do produto.

Em alternativa, contacte o Serviço de Venda.

CONTACTAR O NOSSO SERVIÇO PÓS-VENDA

Pode encontrar os outros contactos no manual de

garantia. Ao contactar o Serviço de Venda, indique os códigos fornecidos na placa de identificação do seu produto.

GUIA DE

CONSULTA DIÁRIA

OBRIGADO POR COMPRAR UM PRODUTO WHIRLPOOL

PRÉ-AQUECIMENTO RÁPIDO

COZIMENTO DE VÁRIOS ALIMENTOS AO MESMO TEMPO
