AKZ96230/IX - Forno da incasso WHIRLPOOL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Forno da incasso
Marca	Whirlpool
Modello	AKZ96230/IX
Dimensioni (A x L x P)	circa 595 x 595 x 545 mm
Peso	circa 33 kg
Alimentazione elettrica	230 V ~ 50/60 Hz, 16 A (regolabile 13 A)
Funzioni di cottura	Convezione naturale, Grill, Turbo grill, Calore pulsato, Convezione forzata, Eco calore pulsato, Mantenimento al caldo, Lievitazione pasta, Smart Clean
Funzioni automatiche (6th Sense)	Stufato, Carni, Cottura grossi pezzi, Pane, Pizza, Dolci
Accessori forniti	Griglia metallica, Teglia, Piastra di cottura, Guide scorrevoli (a seconda del modello), Sonda per carne (a seconda del modello)
Numero di livelli griglia	5 livelli
Illuminazione	Lampadina interna (25-40 W, E14, T300°C o G9, T300°C)
Pulizia	Smart Clean (vapore), pannelli catalitici
Sicurezza	Blocco tasti, spegnimento automatico, porta rimovibile
Porta rimovibile	Sì, per facilitare la pulizia

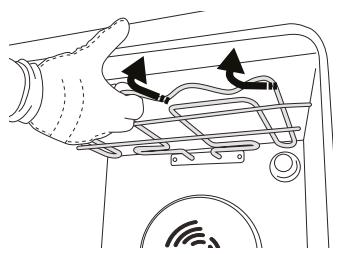

Elemento riscaldante superiore rimovibile	Sì (a seconda del modello)
Regolazione dell'ora	Sì, dopo accensione o interruzione di corrente
Unità di misura	°C o °F (regolabile)
Partenza ritardata / Fine cottura programmata	Sì (tranne grill e turbo grill)
Indice di riparabilità	Non comunicato

Domande frequenti - AKZ96230/IX WHIRLPOOL

Come regolare l'ora sul forno?

Accendete il forno premendo On/Off. Le due cifre dell'ora lampeggiano: girate la manopola per impostare l'ora, poi premete OK per confermare. Quindi, regolate i minuti allo stesso modo.

Come utilizzare la funzione Smart Clean?

Assicuratevi che il forno sia freddo. Versate 200 ml di acqua potabile sul fondo della cavità. Selezionate la funzione Smart Clean dal menu, quindi premete Avvio. Al termine del ciclo, asciugate l'acqua residua con una spugna umida.

Come sostituire la lampadina del forno?

Scollegate il forno. Svitare il coperchio della lampadina, sostituire con una lampadina di tipo E14 25-40 W / 230 V, T300°C (o G9 alogena). Riavvitare il coperchio e ricollegare. Non toccate una lampadina alogena a mani nude.

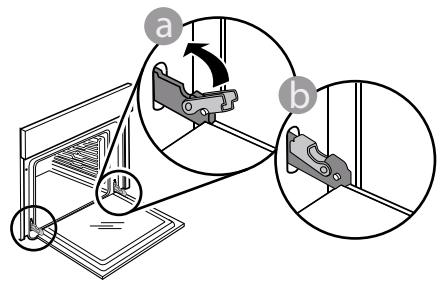

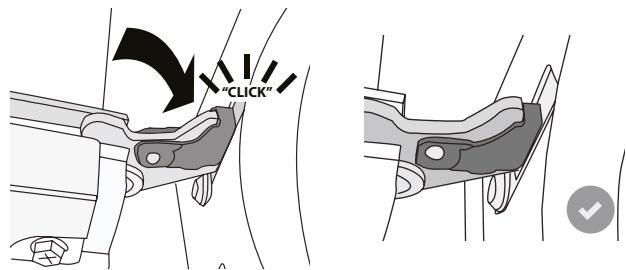

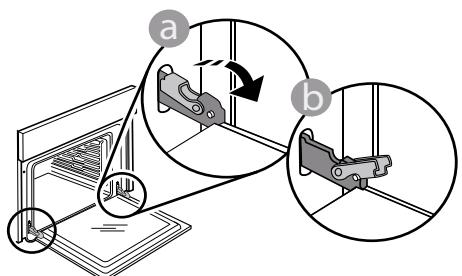

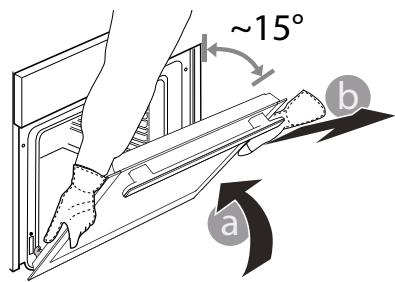

Come rimuovere la porta del forno?

Aprite completamente la porta e abbassate i fermi delle cerniere. Richiudete quasi la porta, poi sollevatela tirandola verso di voi per sganciarla. Per rimetterla, allineate le cerniere e abbassate i fermi.

Come utilizzare la sonda per carne?

Inserite la sonda nella parte più spessa della carne, evitando le ossa. Collegate la sonda nel foro sulla parete destra del forno. Selezionate una funzione compatibile (Tradizionale, Calore pulsato, ecc.). Impostate la temperatura target della sonda e la temperatura del forno. La cottura si interrompe automaticamente alla temperatura scelta.

Cosa fare se lo schermo visualizza 'F' seguito da un numero?

Questo indica un problema software. Annotate il numero visualizzato e contattate il Servizio Assistenza Whirlpool.

Come bloccare i tasti del forno?

Premete il tasto Blocco (o tenete premuto il tasto INDIETRO per 5 secondi) finché non appare l'icona di blocco. Ripetete l'operazione per sbloccare.

Si possono cuocere alimenti su più livelli contemporaneamente?

Sì, utilizzate la funzione Calore pulsato che consente di cuocere fino a tre livelli contemporaneamente senza trasferimento di odori.

Come pulire i pannelli catalitici?

Riscaldate il forno vuoto a 200°C in modalità Convezione forzata per circa un'ora. Una volta raffreddato, asciugate i residui con una spugna non abrasiva. Non utilizzate prodotti corrosivi.

Perché il forno non si riscalda?

Controllate l'alimentazione elettrica e assicuratevi che il forno sia acceso. Se il problema persiste, spegnete e riaccendete il forno. Se lo schermo mostra un errore, contattate il servizio assistenza.

MANUALE UTENTE AKZ96230/IX WHIRLPOOL

Per ricevere un'assistenza più completa, registrare il prodotto su www.whirlpool.eu/register

Scaricare le istruzioni per la sicurezza e le istruzioni per l'uso collegandosi al sito docs.whirlpool.eu e seguire la procedura indicata sul retro.

Leggere attentamente le istruzioni per la sicurezza prima di utilizzare il prodotto.

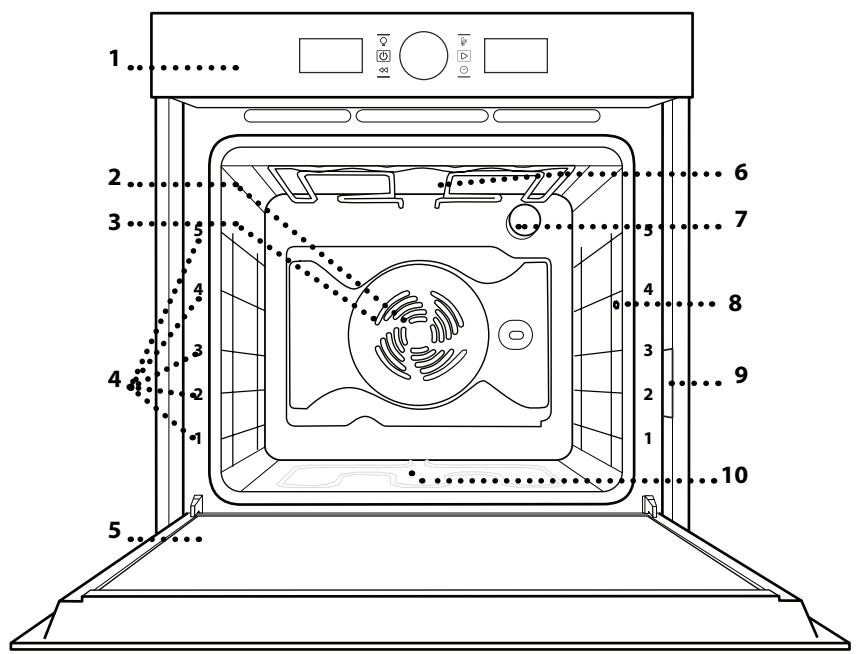

DESCRIZIONE PRODOTTO

1. Pannello comandi
2. Ventola
3. Resistenza circolare (non visibile)
4. Griglie laterali (il livello è indicato sulla parte frontale del forno)
5. Porta
6. Resistenza superiore / grill
7. Lampada
8. Punto di inserimento della sonda carne (se in dotazione)

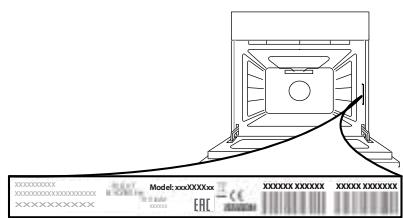

9. Targhetto matricola (da non rimuovere) 10. Resistenza inferiore (non visibile)

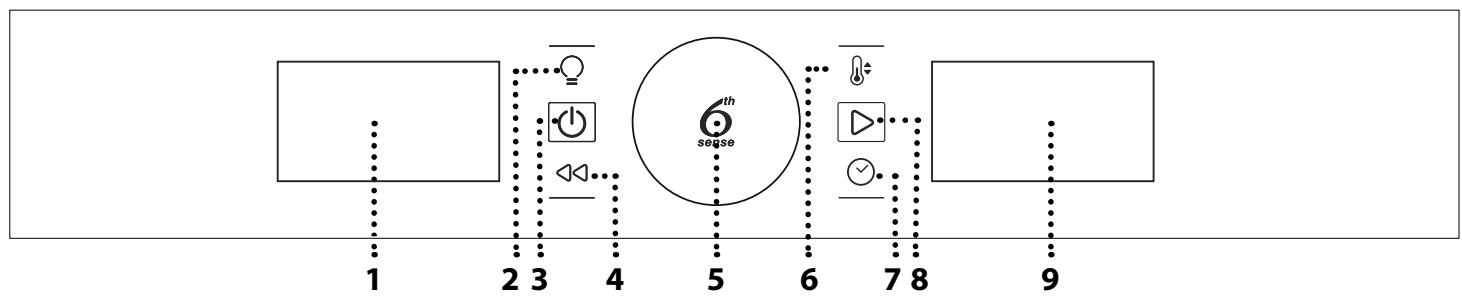

PANNELLO COMANDI

1. PARTE SINISTRA DEL DISPLAY

2. LUCE

Per accendere/spegnere la lampadina.

3. ON/OFF

Per accendere e spegnere il forno o terminare in qualunque momento una funzione attiva.

4. INDIETRO

Per tornare alla schermata precedente durante le impostazioni.

5. MANOPOLA GIREVOLE / TASTO 6TH SENSE

Ruotando la manopola è possibile spostarsi tra le funzioni e regolare i parametri di cottura. Premere per selezionare, impostare, visualizzare e confermare le funzioni o i parametri e per avviare i programmi di cottura.

6. TEMPERATURA

Per impostare la temperatura.

7. TEMPO

Per impostare o modificare l'orologio e regolare il tempo di cottura.

8. AVVIO

Per avviare le funzioni, confermando i valori impostati.

9. PARTE DESTRA DEL DISPLAY

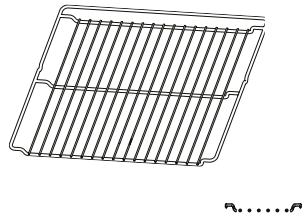

ACCESSORI

GRIGLIA

LECCARDA

TEGLIA

Il numero di accessori può variare a seconda del modello acquistato.

È possibile acquistare separatamente altri accessori presso il Servizio Assistenza Clienti.

INSERIRE LA GRIGLIA E ALTRI ACCESSORI

Inserire la griglia orizzontalmente facendola scivolare sulle griglie laterali, inserendo dapprima il lato rialzato orientato verso l'alto.

Gli altri accessori, come la leccarda o la piastra dolci, si inseriscono orizzontalmente come la griglia.

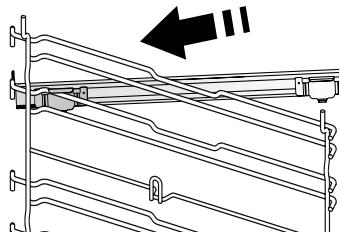

MONTARE LE GUIDE SCORREVOLI (SE PRESENTI)

Togliere dal forno le griglie laterali e rimuovere la protezione in plastica dalle guide scorrevoli.

Ancorare alla griglia laterale la clip superiore della guida e farla scivolare fino a fine corsa; abbassare in posizione l'altra clip.

Per fissare la guida, premere la parte inferiore della clip contro la griglia laterale. Assicurarsi che le guide possano scorrere liberamente. Ripetere questa operazione sull'altra griglia laterale, allo stesso livello.

Nota: le guide scorrevoli possono essere montate su qualsiasi livello.

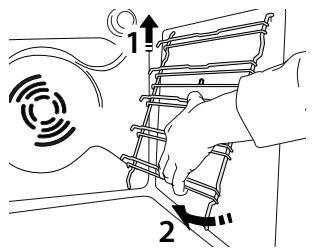

TOGLIERE E RIMONTARE LE GRIGLIE LATERALI

Per togliere le griglie, sollevarle prima di sganciare la parte inferiore dalle proprie sedi: a quel punto è possibile rimuoverle.

Per rimontare le griglie, inserirle dapprima nelle sedi superiori. Avvicinarle alla cavità tenendole sollevate, poi abbassarle in posizione nelle sedi inferiori.

FUNZIONI

STATICO Per cuocere qualsiasi tipo di pietanza su un solo ripiano.

GRILL Per grigliare costate, spiedini e salsicce, gratinare verdure o dorare il pane. Per la grigliatura delle carni, si consiglia di utilizzato una leccarda per raccogliere il liquido di cottura: posizionarla un livello sulla griglia e aggiungere 500 ml di acqua potabile.

TERMOVENTILATO Per cuocere contemporaneamente su più ripiani (massimo tre) alimenti,anche diversi, che richiedono medesima temperature di cottura. La funzione permette di cuocere sonozza trasmissione di odori da un alimento all'altro.

VENTILATO Per cuocere carni, torte ripiene o verdure ripiene su un solo ripiano. Questa funzione utilizza una ventilazione discontinua e delicata, che previene l'ecessiva disidratazione delle pietanze.

FUNZIONI 6THSENSE

PRIMI PIATTI Questa funzione selezione automaticamente la migliorie temperature e modalità di cottura per le pietanze a base di pasta.

CARNE Questa funzione selezione automaticamente la migliorie temperature e modalità di cottura per le carni. Questa funzione attiva a intermittenza la ventola a bassa velocità per evitare che i cibi si secchinoccessivamente.

MAXI COOKING Questa funzione selezione automaticamente la migliorie temperature e modalità di cottura per tagli di carne di grande dimensioni (oltre 2,5 kg). Si suggerisce di girare la carne durante la cottura per ottenerne una doratura omogenea su entrambi i lati. è preferibile irrorarla di tanto in tanto con il fondo di cottura per evitare che si asciughiccessivamente.

PANE Questa funzione selezione automaticamente la migliorie temperature e modalità di cottura per qualsiasi tipo di pane.

MULTICRISP Questa funzione selezione automaticamente la migliorie temperature e modalità di cottura per qualsiasi tipo di pizza.

TORTE DOLCI Questa funzione selezione automaticamente la migliorie temperature e modalità di cottura per torte di qualsiasi tipo.

FUNZIONI SPECIALI

PRERISCALDAMENTO RAPIDO Per riscaldare rapidamente il forno. Alla fine del preriscaldamento il forno selezionere automaticamente la funzione "Static". Attendere il termine del preriscaldamento prima di insere il cibo nel forno.

TURBO GRILL Per arrostire grossi pezzi di carne (cosciotti, roast beef, polli). si consiglia di utilizzato una leccarda per raccogliere il liquido di cottura: posizionarla un livello sulla griglia eaggiungere 500 ml di acqua potabile. Con这一点a funzione è possibile utilizzato il girarresto, se presente.

ECO TERMOVENTILATO* Per cuocere arrosti ripieni e filetti di carne su uno stesso ripiano. La circolazione intermittente dell'aria impedisce un'eccessiva asciugatura degli alimenti. In这一点a funzione ECO la luce rimane spenta durante la cottura. Per utilizzato il ciclo ECO e ottimizzare quindi i consumi energetici, la porta forno non deve essere aperta fino a completamento della cottura del cibo.

MANTENERE IN CALDO Per mantenere caldi e croccanti cibi appena cotti.

LIEVITAZIONE Per ottenere una lievitazione ottimale di impasti dolci o salati. Per preservare la qualità della lievitazione, non attivare la funzione se il forno è ancora caldo dopo un ciclo di cottura.

SMART CLEAN (SOLO IN ALCUNI MODELLI) L'azeone del vapore rilasciato durante lo speciale ciclo di pulizia a bassa temperatura permette di rimuovere facilemente sporco e residui di cibo. Versare 200 ml di acqua potabile sul fondo del forno, attivando la funzione a forno freddo.

PRIMO UTILIZZO

1. IMPOSTARE L'ORA

Alla prima accensione, è necessario impostare l'ora.

1200

Sul display lampeggiano le due cifre relative alle ore: ruotare la manopola per impostare l'ora e premere per confermare.

1300

Sul display lampeggiano le due cifre relative ai minuti: ruotare la manopola per impostare i minuti e premere per confermare.

Nota: per modificare successivamente l'ora, a forno spento tenere premuto © per almeno 1 secondo e ripetere le operazioni sopra descritte.

Dopo una prolungata interruzione di corrente potrebbe essere necessario impostare nuovamente l'ora.

2. IMPOSTAZIONI

Se necessario, è possibile modificare le impostazioni predefinite per l'unità di misura della temperatura e l'intensità della corrente elettrica (°C e 16 A).

A forno spento, tenere premuto per almeno 5 secondi.

Ruotare la manopola per selezionare l'unità di misura, quindi premere ⑥ per confermare.

Ruotare la manopola per indicare l'assorbimento di potenza, quindi premere 念 per confermare.

Nota: il forno è programmato per assorbire una potenza elettrica compatibile con una rete domestica di capacità superiore a 3 kW (16 A): nel caso si disponga di una potenza inferiore, è necessario diminuire il valore (13 A).

3. RISCALDARE IL FORNO

Un nuovo forno può rilasciare degli odori dovuti alla lavorazione di fabbrica: questo è normale. Prima di cucinare gli alimenti è dunque raccomandato di riscaldare a vuoto il forno per rimuovere gli odori.

Rimuovere protezioni di cartone o pellicole trasparenti e togliere gli accessori dal forno. Riscaldare il forno a 200°C per circa 1 ora utilizzando preferibilmente una funzione ventilata ("Termoventilato" o "Ventilato"). Seguire le istruzioni a seguire per impostare correttamente la funzione.

Nota: è opportuno ventilare la stanza durante e dopo il primo utilizzo.

USO QUOTIDIANO

1. SELEZIONARE UNA FUNZIONE

Quando il forno è spento, è visualizzato solo l'orologio: tenere premuto (1) per accendere il forno. Ruotare la manopola per visualizzare sul display sinistro le funzioni principali disponibili e premere (2) per confermare.

Dove presente, per selezionare una sottofunzione, dopo aver selezionato la funzione principale, premere per confermare e accedere al menu delle funzioni.

Ruotare la manopola per visualizzare sul display destro una tra le sottofunzioni disponibili e premere per confermare.

2. IMPOSTARE LA FUNZIONE

Dopo aver selezionato la funzione desiderata, è possibile modificare i valori. Il display mostra in sequenza i valori che è possibile modificare.

TEMPERATURA / LIVELLO GRILL

200

Quando l'icona °C/°F lampeggia sul display, ruotare la manopola per modificare il valore, quindi premere per confermare e procedere con le impostazioni seguenti, per tutti i valori che è possibile regolare.

Allo stesso modo, è possibile impostare il livello del grill (3 alto, 2 medio, 1 basso).

Nota: una volta attivata la funzione, sarà possibile modificare la temperatura o il livello del grill premendo 山 o ruotando direttamente la manopola.

DURATA

Quando l'icona lampeggia sul display, utilizzare la manopola per impostare il tempo di cottura desiderato, quindi premere per confermare.

È possibile non impostare il tempo di cottura per gestire la cottura manualmente: premere © per confermare e avviare la funzione.

In questo caso, non sarà possibile impostare l'ora di fine cottura, programmando l'avvio ritardato.

Nota: durante la cottura, premendo è possibile regolare il tempo impostato: ruotare la manopola per impostare l'ora, e premere per confermare.

IMPOSTARE L'ORA DI FINE COTTURA/ (AVVIO RITARDATO)

In molte funzioni, una volta impostato un tempo di cottura, è possibile posticipare l'avvio, programmando l'ora di fine.

Dove possibile modificare l'ora di fine, il display mostra l'ora di fine della funzione prevista e l'icona lampeggia.

Se necessario, ruotare la manopola per impostare l'ora di fine cottura desiderata, quindi premere per confermare, attivando la funzione.

Inserire il cibo nel forno e chiudere la porta: la funzione si avvierà automaticamente dopo un periodo di tempo calcolato per terminare la cottura all'orario impostato.

Nota: programmare l'avvio ritardato di una cottura disattiva in ogni caso la fase di preriscaldamento del forno: la temperatura desiderata viene raggiunta gradualmente, quindi i tempi di cottura si allungheranno leggermente rispetto a quanto indicato nella tabella di cottura.

Durante il tempo di attesa, è possibile utilizzare la manopola per regolare l'ora di fine programmata.

Premere o per modificare i valori impostati rispettivamente di temperatura e tempo di cottura: una volta modificati, premere per confermare.

Nota: Il ritardo di avvio della funzionalità non è disponibile per le funzioni Grill e Turbo Grill.

3. AVVIARE LA FUNZIONE

Una volta che i valori corrispondono a quelli desiderati, premere per avviare la funzione.

Tenere premuto per interrompere in ogni momento la funzione attivata.

4. PRERISCALDAMENTO

In alcune funzioni, è prevista una fase di preriscaldamento del forno: una volta avviata la funzione, il display segnala che si è attivata la fase di preriscaldamento.

Al termine di questa fase, un segnale acustico e il display indicheranno che il forno ha raggiunto la temperatura impostata.

A quel punto, aprire la porta, inserire gli alimenti nel forno, chiudere la porta e procedere alla cottura premendo

Nota: introdurre gli alimenti nel forno prima della fine del preriscaldamento può influire sui risultati della cottura.

Aprendo la porta durante la fase di preriscaldamento, questa si interrompe temporaneamente.

Il tempo di cottura impostato non prevede la fase di preriscaldamento.

È sempre possibile modificare la temperatura che si desidera raggiungere utilizzando la manopola.

5. FINE COTTURA

Un segnale acustico e il display avviseranno del termine di una cottura.

Per prolungare la cottura mantenendo i valori impostati, ruotare la manopola per impostare un nuovo tempo di cottura e premere ▶.

6. FUNZIONI 6TH SENSE

RECUPERO TEMPERATURA

Se, durante un ciclo di cottura automatico, la temperatura all'interno del forno si abbassa a causa dell'apertura della porta, una speciale funzione ripristina automaticamente la temperatura originale. Durante il ripristino della temperatura, il display mostra un'animazione a "serpente" fino al ripristino della temperatura impostata.

Durante un ciclo di cottura programmato, per garantire un risultato ottimale il tempo di cottura viene aumentato in misura del tempo di apertura della porta.

7. FUNZIONI SPECIALI

SMART CLEAN

Per attivare la funzione "Smart Clean", a forno freddo versare 200 ml d'acqua sul fondo della cavità e poi chiudere la porta.

Accedere alle funzioni speciali e ruotare la manopola per selezionare dal menu. Quindi premere per confermare.

Premere ▶ per avviare subito il ciclo di pulizia, oppure premere ⏲ per impostare l'ora di fine o l'avvio ritardato.

Alla fine del ciclo, lasciare raffreddare il forno, rimuovere l'acqua residua e pulire con una spugna inumidita con acqua calda (la pulizia può essere efficace se si aspetta per più di 15 minuti).

Nota: La durata e la temperatura del ciclo di pulizia non possono essere impostate.

. USO DELLA SONDA CARNE (SE PRESENTE)

La sonda carne in dotazione permette di misurare l'esatta temperatura interna degli alimenti durante la cottura.

La sonda carne può essere utilizzata solo con alcune funzioni di cottura (Statico, Termoventilato, Ventilato, TurboGrill, 6th Sense Carne e 6th Sense Maxicooking).

È molto importante posizionare accuratamente la sonda per ottenere risultati di cottura perfetti. Inserire la sonda a fondo nella parte più carnosa, evitando ossa e parti grasse. Per il pollame, la sonda va inserita trasversalmente, al centro del petto, evitando che la punta finisca in una parte cava. Se la carne ha uno spessore molto irregolare, controllare che sia cotta

al punto desiderato prima di estrarla dal forno. Inserire l'estremità della sonda nel foro situato sulla parete interna destra del forno.

Quando la sonda carne viene inserita nel forno, viene emesso un segnale acustico e il display mostra l'icona e la temperatura desiderata.

Se la sonda carne viene inserita durante la selezione di una funzione, l'indicazione del display cambia per mostrare la temperatura impostata per la sonda.

Premere per iniziare l'impostazione dei valori. Ruotare la manopola per impostare la temperatura desiderata per la sonda. Premere per confermare. Ruotare la manopola per impostare la temperatura interna del forno.

Premere o per confermare e avviare il ciclo di cottura.

Durante il ciclo di cottura, il display mostra la temperatura impostata per la sonda. Quando la carne raggiunge la temperatura impostata, il ciclo di cottura si interrompe e sul display compare l'indicazione "End" (Fine).

Per riavviare il ciclo di cottura dopo la comparsa dell'indicazione "End", ruotare la manopola per regolare la temperatura della sonda come descritto in precedenza. Premere ⑥ o ⑦ per confermare e riavviare il ciclo di cottura.

Nota: durante un ciclo di cottura con la sonda carne, è possibile ruotare la manopola per cambiare la temperatura della sonda. Premere per regolare la temperatura interna del forno .

La sonda carne può essere inserita in qualunque momento, anche durante un ciclo di cottura. In quel caso, sarà necessario reimpostare i parametri della funzione di cottura. Se la sonda carne non è compatibile con la funzione prescelta, il forno interromperà il ciclo di cottura e sarà emesso un segnale acustico. In quel caso, scollegare la sonda carne o premere « per impostare un'altra funzione. L'avvio ritardato e la fase di preriscaldamento non sono compatibili con l'uso della sonda.

. BLOCCO A CHIAVE

Per bloccare i tasti, tenere premuto per almeno 5 secondi.

Per disattivare, ripetere la stessa procedura.

Nota: il blocco a chiave può essere attivato anche durante la cottura.

Per ragioni di sicurezza, è possibile spegnere il forno in qualsiasi momento premendo

CONSIGLI UTILI

COME LEGGERE LA TABELLA DI COTTURA

La tabella indica la funzione, gli accessori e il livello da utilizzare per cuocere svariati tipi di cibo. I tempi di cottura iniziano dall'introduzione degli alimenti nel forno, escluso il preriscaldamento (dove richiesto). Le temperature e i tempi di cottura sono indicativi e dipendono dalla quantità di cibo e dal tipo di accessori. Utilizzare inizialmente i valori più bassi consigliati e, se il risultato della cottura non è quello desiderato, passare a quelli più alti. Si consiglia di utilizzare gli accessori in dotazione e tortiere o teglie possibilmente in metallo scuro. È possibile utilizzare anche tegami e accessori in pyrex o in ceramica, ma occorre considerare che i tempi di cottura si allungheranno leggermente.

COTTURA DI CIBI DIVERSI CONTEMPORANEAMENTE

Utilizzando la funzione "Termoventilato", è possibile cuocere contemporaneamente cibi diversi (ad esempio: pesce e verdure), su ripiani diversi. Estrarre i cibi che richiedono tempi di cottura inferiori e lasciare continuare la cottura per quelli con tempi più lunghi.

CARNE

Utilizzare qualunque tipo di teglia o pirofila adatta alle dimensioni della carne da cuocere. Per gli arrosti, aggiungere preferibilmente del brodo sul fondo della pirofila e inumidire la carne durante la cottura per insaporirla. Fare attenzione al vapore che si sviluppa durante tale operazione. Quando l'arrosto è pronto, lasciarlo riposare in forno per altri 10-15 minuti oppure avvolgerlo in un foglio di alluminio.

Per la cottura uniforme della carne alla griglia, scegliere tagli dello stesso spessore. I pezzi di carne molto spessi richiedono tempi di cottura più lunghi. Per evitare che si brucino in superficie, allontanarli dal grill disponendoli su ripiani più bassi. Girare la carne a due terzi della cottura. Aprire con cautela la porta in quanto può fuoriuscire vapore caldo.

Si consiglia di posizionare una leccarda con mezzo litro d'acqua potabile direttamente sotto la griglia sulla quale avete posizionato il cibo da grigliare, per raccogliere il liquido di cottura. Rabboccare quando necessario.

DESSERT

Cuocere i dolci delicati con la funzione "Statico" su un solo livello.

Utilizzare tortiere in metallo scuro e posizionarle sempre sulla griglia in dotazione. Per la cottura su più livelli, selezionare la funzione "Termoventilato" e disporre le tortiere sulle griglie in modo disallineato, al fine di favorire la circolazione dell'aria.

Per capire se la torta lievitata è cotta, inserire uno stuzzicadenti nella parte centrale del dolce. Se lo stuzzicadenti rimane asciutto, il dolce è pronto.

Se si utilizzano tortiere antiaderenti, non imburrare i bordi; il dolce potrebbe non crescere uniformemente su tutti i lati.

Se il dolce si "sgonfia" durante la cottura, la volta successiva utilizzare una temperatura inferiore, magari riducendo la quantità di liquido e mescolando più delicatamente l'impasto.

I dolci con guarnitura succosa (torte al formaggio o con frutta) richiedono la funzione "Ventilato". Se il fondo della torta risulta troppo umido, usare un ripiano più basso e cospargere la base del dolce di pangrattato o biscotti sbriciolati prima di aggiungere il ripieno.

PIZZA

Ungere leggermente le teglie per ottenere una pizza croccante anche sul fondo. Distribuire la mozzarella sulla pizza a due terzi della cottura.

LIEVITAZIONE

Si consiglia di coprire l'impasto con un panno umido prima di introdurlo nel forno. Con questa funzione, i tempi di lievitazione si riducono di circa un terzo rispetto ai tempi di lievitazione a temperatura ambiente (20-25 °C). Il tempo di lievitazione di 1 kg di impasto per pizza è di circa un'ora.

TABELLA DI COTTURA

RICETTA	FUNZIONE	PRERISC.	TEMPERATURA (°C)	TEMPO COTTURA (Min.)	LIVELLO E ACCESSORI
Torte lievitate / Pan di Spagna	-	170	30 - 50	2
	Si	160	30 - 50	2
	Si	160	30 - 50	4 1
Torte ripiene (torta di ricotta, strudel, torta di mele)	-	160 - 200	30 - 85	3
	Si	160 - 200	35 - 90	4 1
Biscotti / Crostatine	-	160 - 170	20 - 40	3
	Si	150 - 160	20 - 40	3
	Si	150 - 160	20 - 40	4 1
Bignè	-	180 - 200	30 - 40	3
	Si	180 - 190	35 - 45	4 1
	Si	180 - 190	35 - 45*	5 3 1
Meringhe	Si	90	110 - 150	3
	Si	90	130 - 150	4 1
	Si	90	140 - 160*	5 3 1
Pizza (sottile, alta, focaccia)	-	220 - 250	20 - 40	2
	Si	220 - 240	20 - 40	4 1
	Si	220 - 240	25 - 50*	5 3 1
Pagnotta 0,5 kg	-	180 - 220	50 - 70	2
Panini	-	180 - 220	30 - 50	3
Pane	Si	180 - 220	30 - 60	4 1
Pizza surgelata	-	250	10 - 20	2
	Si	250	10 - 20	4 1
Torte salute (torta di verdura, quiche)	Si	180 - 190	45 - 60	2
	Si	180 - 190	45 - 60	4 1
	Si	180 - 190	45 - 70*	5 3 1
Vols-au-vent / Salatini di pasta sfoglia	Si	190 - 200	20 - 30	3
	Si	180 - 190	20 - 40	4 1
	Si	180 - 190	20 - 40*	5 3 1
Lasagne/Timballi	-	190 - 200	40 - 65	3
Pasta alorno/Cannelloni	-	190 - 200	25 - 45	3
Agnello / Vitello / Manzo / Maiale 1 Kg		-	190 - 200	60 - 90	3
Arrosto di maiale con cotenna 2 kg		-	170	110 - 150	2
Pollo / Coniglio / Anatra 1 kg		-	200 - 230	50 - 80 **	3
Tacchino / Oca 3 kg		-	190 - 200	90 - 150	2
Pesce alorno / al cartoccio (filetti, intero)		Si	180 - 200	40 - 60	3
Verdure ripiene (pomodori, zucchini, melanzane)		Si	180 - 200	50 - 60	2
Toast		-	3 (Alta)	3 - 6	5
Filetti/Tranci di pesce		-	2 (media)	20 - 30***	4 3
Salsicce / Spiedini / Costine / Hamburger		-	2 - 3 (media - alta)	15 - 30***	5 4
Pollo arrostó 1-1,3 kg		-	2 (media)	55 - 70**	2 1
Roast beef al sangue (1 kg)		-	2 (media)	35 - 50**	3
Cosciotto d'agnello/Stinco		-	2 (media)	60 - 90**	3
Patate arrostó		-	2 (media)	35 - 55**	3
Verdure gratinate		-	3 (Alta)	10 - 25	3
Pasto completo: Crostata di frutta (Liv. 5) / Lasagna (Liv. 3) / Carne (Liv. 1)		Si	190	40 - 120*	5 3 1
Lasagne e carne		Si	200	50 - 120*	4 1
Carne e patate		Si	200	45 - 120*	4 1
Pesce e verdure		Si	180	30 - 50	4 1
Arrosti ripieni		-	200	80 - 120*	3
Tagli di carne (coniglio, pollo,agnello)		-	200	50 - 120*	3

• Il tempo di cottura è indicativo: le pietanze possono essere tolte dal forno in tempi differenti secondo preferenza. Ruotare il cibo a due terzi di cottura se necessario. * Girare gli alimenti a metà cottura.

Nota: la funzione 6th Sense "Torte dolci" utilizza solo le resistenze superiore e inferiore, senza ventilazione. Non è richiesto il preriscaldamento del forno.

FUNZIONI	Statico	Grill	Turbo Grill	Termoventilato	Ventilato	Eco termoventilato
FUNZIONI AUTOMATICHE	Primi piatti	Carne	XL Maxi Cooking	Pane	Pizza	Torte dolci
ACCESSORI	... Griglia	Pirofilia o tortiera su griglia	Leccarda / piastra dolci o teiglia su griglia	Leccarda / Piastra dolci	Leccarda con 500 ml di acqua

PULIZIA E

MANUTENZIONE

Assicurarsi che il forno si sia raffreddato prima di eseguire qualsiasi operazione.

Non utilizzare pulitrici a getto di vapore.

Non usare pagliette metalliche, panni abrasivi e detergenti abrasivi o corrosivi che possano danneggiare le superfici.

Utilizzare guanti protettivi. Il forno deve essere disconnesso dalla rete elettrica prima di effettuare operazioni di manutenzione.

SUPERFICI ESTERNE

• Pulire le superfici con un panno in microfibra umido. Se molto sporche, aggiungere qualche goccia di detergente neutro. Asciugare con un panno asciutto.
• Non usare detergenti corrosivi o abrasivi. Se inavvertitamente uno di questi prodotti dovesse venire a contatto con le superfici, pulire subito con un panno in microfibra umido.

SUPERFICI INTERNE

• Dopo l'uso, lasciare raffreddare il forno e pulirlo preferibilmente quando è ancora tiepido per rimuovere incrostazioni e macchie dovute a residui di cibo; per asciugare la condensa dovuta alla cottura di alimenti con un elevato contenuto di acqua, usare a forno freddo un panno o una spugna.
• Pulire i vetri della porta con detergenti liquidi specifici.
• Attivare la funzione "Smart Clean" (se presente) per una pulizia ottimale delle superfici interne.
• Per facilitare la pulizia della porta è possibile rimuoverla.
• La resistenza superiore del grill può essere abbassata per pulire la parete superiore del forno.

ACCESSORI

Mettere a bagno gli accessori con detersivo per piatti dopo l'uso, maneggiandoli con guanti da forno, se sono caldi. I residui di cibo possono essere rimossi con una spazzola per piatti o con una spugna.

PULIZIA DEI PANNELLI CATALITICI

Questo forno è equipaggiato con degli speciali pannelli catalitici che facilitano la pulizia della cavità grazie a un particolare rivestimento autopulente ad alta porosità, in grado di catturare lo sporco. Questi pannelli sono montati sulle griglie laterali: quando queste vengono rimontate, per un corretto posizionamento, assicurarsi che l'aggancio superiore delle griglie sia inserito negli appositi fori dei pannelli.

Per utilizzare al meglio le proprietà autopulenti, si consiglia di riscaldare il forno a 200°C per circa 1 ora utilizzando la funzione "Ventilato". Durante questa procedura il forno deve essere vuoto. Lasciare quindi raffreddare l'apparecchio e infine rimuovere eventuali residui di alimenti con una spugna non abrasiva.

Nota: l'uso di detergenti corrosivi o abrasivi, spazzole ruvide, spugne abrasive per pentole o spray per forno possono danneggiare la superficie catalitica, facendole perdere le sue particolari proprietà.

Nel caso fosse necessaria la sostituzione dei pannelli, rivolgersi al Servizio Assistenza.

SOSTITUIRE LA LAMPADA

1. Scollegare il forno alla rete elettrica.
2. Svitare la copertura della lampada, sostituire la lampada e avvitare di nuovo il coperchio della lampada.
3. Ricollegare il forno alla rete elettrica.

Nota: usare solo lampade ad incandescenza da 25-40 W/230 ~ V tipo E-14, T300 °C, o lampade alogene da 20-40 W/230 ~ V tipo G9, T300 °C. La lampada utilizzata nel prodotto è specifica per elettrodomestici e non è adatta per l'illuminazione di ambienti domestici (Regolamento (CE) 244/2009). Le lampade sono disponibili presso il Servizio Assistenza.

• In caso di impiego di lampade alogene, non maneggiare a mani nude, per evitare che vengano danneggiate dalle impronte digitali. Non far funzionare il forno prima di aver riposizionato il coperchio.

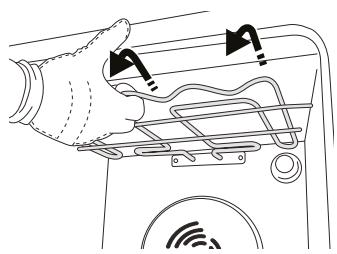

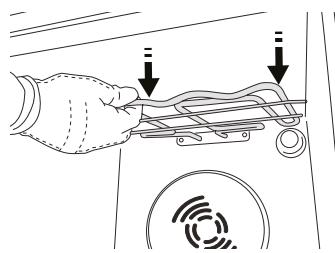

ABBASSARE LA RESISTENZA SUPERIORE

1. Rimuovere le griglie laterali.

1. Estrarre leggermente la resistenza e abbassarla.

1. Per riposizionare la resistenza, sollevarla, tirandola leggermente verso di sé, assicurandosi che poggi sulle apposite sedi laterali.

TOGLIERE E RIMONTARE LA PORTA

1. Per rimuovere la porta, aprirla completamente e abbassare i fermi fino alla posizione di sblocco.
2. Chiudere la porta fino a quando è possibile. Prendere saldamente la porta con entrambe le mani, evitando di tenerla per la maniglia.

Per estrarla facilmente, continuare a chiuderla e contemporaneamente tirarla verso l'alto finché non esce dalle sedi. Togliere la porta e appoggiarla su un piano morbido.

1. Per rimontare la porta, avvicinarla all'armadio allineando i ganci delle cerniere alle proprie sedi e agganciare la parte superiore agli alloggiamenti.
2. Abbassare la porta e poi aprirla completamente. Abbassare i fermi nella posizione originale: fare attenzione che siano completamente abbassati.

Sarà necessario applicare una leggera pressione per assicurare il corretto posizionamento dei fermi.

1. Provare a chiudere la porta, verificando che sia allineata al pannello di controllo. Se non lo fosse, ripetere tutte le operazioni: funzionando male, la porta potrebbe danneggiarsi.

RISOLUZIONE DEI PROBLEMI

Problema	Possibile causa	Soluizione
Il fornò non funziona.	Interruzione di corrente elettrica. Disconnessione alla rete principale.	Verificare che ci sia tensione in rete e che il fornò sua collegato all'alimentazione elettrica. Specnere e riaccendere il fornò e verificare se l'inconveniente persististe.
Il display在哪 la lettera "F" seguita da un numero o una lettera.	Problema software.	Contattare il più vicino Servizio Assistenza Clienti e specificare il numero che segue la lettera "F".
Il display visualizza un testo molto meno e sembra essere guasto.	Un'altra lingua impostata.	Contatta il Servizio Assistenza Tecnica più vicino.

SCHEDA TECNICA

La scheda tecnica del prodotto con i dati del consumo energetico è scaricabile dal sito web docs.whirlpool.eu

COME OTTENERE LE ISTRUZIONI PER L'USO

Scaricare le Istruzioni per l'uso dal sito web docs.whirlpool.eu (è possibile utilizzare il codice QR) specificando il codice prodotto.

In alternativa, contattare il Servizio di Assistenza Clienti.

CONTATTARE IL SERVIZIO ASSISTENZA CLIENTI

I contatti possono essere trovati sul manuale di

garanzia. Prima di contattare il Servizio Assistenza, prepararsi a fornire i codici riportati sulla targhetta matricola del prodotto.
