TIAA 12 V X - Frigorífico combinado INDESIT - Manual de utilização gratuito

Tipo de produto	Frigorífico combinado
Marca	Indesit
Modelo	TIAA 12 V X
Alimentação elétrica	220-240 V ~ 50 Hz, 150 W
Capacidade máxima de congelação	4 kg/24h
Sistema de refrigeração	Pure Wind com ventilação
Reversibilidade das portas	Sim, possibilidade de inverter o sentido de abertura
Descongelação do frigorífico	Automática
Descongelação do congelador	Manual (descongelar quando a camada de gelo ultrapassar 5 mm)
Iluminação interior	Lâmpada 15 W ou 25 W (substituível)
Prateleira	1 prateleira ajustável em altura
Gaveta de frutas e legumes	1 gaveta
Prateleiras da porta	1 prateleira para objetos, 1 prateleira para garrafas
Pés de nivelamento	2 pés dianteiros ajustáveis
Calços de espaçamento	Incluídos para distância mínima às paredes
Indicador de temperatura	Sim (zona mais fria)
Manutenção	Limpeza com água morna e bicarbonato; não utilizar solventes
Peças sobresselentes	Utilizar exclusivamente peças originais aprovadas
Segurança	Paragem por desconexão; não tocar nas partes refrigerantes
Informação regulamentar	Em conformidade com as diretivas 2006/95/CE, 2004/108/CE, 2011/65/UE, 2012/19/UE

Perguntas frequentes - TIAA 12 V X INDESIT

Por que a iluminação interior não acende?

Verifique se a ficha está bem ligada e se a tomada está alimentada. Se o problema persistir, a lâmpada pode estar com defeito: substitua-a por uma lâmpada da mesma potência (15 W ou 25 W) após desligar o aparelho.

Como inverter o sentido de abertura das portas?

Consulte a secção 'Reversibilidade das portas' do manual. Necessitará de ferramentas básicas (chave de fendas) e das peças fornecidas. Siga os passos: desmontar as dobradiças, permutar as portas e remontar.

O que fazer se o frigorífico ou o congelador não arrefecer suficientemente?

Verifique se as portas fecham bem e se as juntas estão em bom estado. Certifique-se de que o botão de regulação da temperatura não está numa posição demasiado baixa. Evite abrir as portas com demasiada frequência e não sobrecarregue o aparelho. Se a temperatura ambiente for inferior a 14°C, o congelador pode ter dificuldade em atingir a temperatura ideal.

Como limpar o aparelho?

Desligue o aparelho da corrente. Limpe o exterior, interior e juntas com uma esponja embebida em água morna com bicarbonato de sódio ou sabão neutro. Enxague e seque. Não utilize solventes, produtos abrasivos, lixívia ou amoníaco. Aspire o pó na parte traseira com um aspirador regulado para potência intermédia.

Como descongelar o congelador?

Quando a camada de gelo ultrapassar 5 mm, coloque o botão de regulação da temperatura na posição 'paragem'. Embrulhe os alimentos congelados em papel e coloque-os num local fresco. Deixe a porta aberta até o gelo derreter completamente (pode colocar recipientes de água morna para acelerar). Limpe e seque cuidadosamente antes de religar o aparelho. Aguarde cerca de 2 horas antes de recolocar os alimentos.

Por que há água no fundo do frigorífico?

O orifício de drenagem da água de descongelação está provavelmente entupido. Limpe-o periodicamente com um limpa-cachimbos ou uma haste fina para permitir que a água escoe normalmente.

Por que o motor funciona continuamente?

Isso pode dever-se a uma porta mal fechada ou aberta com demasiada frequência, a uma temperatura exterior elevada, a uma camada de gelo demasiado espessa (mais de 2-3 mm) ou a uma regulação incorreta da temperatura. Verifique estes pontos e corrija-os.

Como regular a temperatura do frigorífico?

Utilize o botão de regulação da temperatura: posição 1 = menos frio, posição 5 = mais frio. Recomenda-se uma posição intermédia. Aguarde algumas horas após a regulação para que a temperatura se estabilize.

O que fazer em caso de corte de energia?

Não abra a porta do congelador. Os produtos congelados e ultracongelados conservam-se cerca de 9 a 14 horas sem eletricidade. Se o corte durar mais tempo, consuma rapidamente os alimentos descongelados.

Onde encontrar o número de série (N/S) e o modelo (Mod.)?

Eles estão indicados na etiqueta de identificação colocada no compartimento do frigorífico, em baixo à esquerda. Anote estas informações antes de contactar o serviço pós-venda.

MANUAL DE UTILIZADOR TIAA 12 V X INDESIT

Instruções para a utilização FRIGORÍFICO 2 PORTAS

Índice

Instruções para a utilização, 1

Assistência, 5

Descrição do aparelho, 10

Reversibilidade da abertura das portas, 14

Instalação, 31

Manutenção e cuidados, 32

Precauções e conselhos, 33

Anomalias e soluções, 34

PL

Polski

Antes de contactar a Assistência Técnica:

• Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).
• Se, apesar de todos os controlos, o aparelho não funciona e o inconveniente detectado continuar, contactar o Centro de Assistência mais próximo.

Comunique:

Estas informações encontram-se na placa de identificação situada no compartimento frigorífico, embaixo, à esquerda.

Nunca recorra a técnicos não autorizados e negue sempre a instalação de peças sobresselentes não originais para reposição.

Serviço Técnico

Descrição do aparelho

Visão geral

Estas instruções de utilização são guardadas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.

1 PEZINHO de regulação 2 Gaveta para FRUTAS e HORTALIÇAS 3 PRATELEIRA 4 Manípulo para a REGULAÇÃO DA TEMPERATURA 5 PURE WIND 6 Compartimento para CONGELAÇÃO e CONSERVAÇÃO 7 Prateleira extraível da porta NÃO PARA GUARDAR OBJECTOS* 8 Prateleira para GARRAFAS

• Variáveis em número e/ou na posição, presente somente em alguns modelos.

Descrição do aparelho

Vista geral

Reversibilidade da abertura das portas

É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto ao aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências. Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento e ligação

Posicionamento

1. Posicione o aparelho num ambiente bem ventilado e não húmido.
2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de eletricidade diminuírem.
3. Deixe uma distância de pelo menos 10 cm entre a parte superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm entre as laterais e os móveis/paredes acostados.
4. Deixe o aparelho longe de fontes de calor (a luz do sol direta, um fogão elétrico).
5. Para manter uma distância ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada.

Nivelamento

1. Instale o aparelho sobre um piso plano e rígido.
2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação elétrica

Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema elétrico. Antes de colocar a ficha na tomada elétrica, certifique-se que:

• a tomada tenha uma ligação à terra e está em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga máxima de potência da boa, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);
• a tensão de alimentação está entre os valores indicados na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, peça a substituição da ficha a um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas.

! Com o aparelho instalado, deve ser fácil o acesso ao cabo elétrico e à tomada elétrica.

! O cabo não deve ser dobrado nem sofrer pressões.

! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência).

! A Empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Início e uso

Iniciar o aparelho

! Antes de iniciar o aparelho, obedeça às instruções para a instalação (veja a Instalação). ! Antes de ligar o aparelho, limpe bem os compartimentos e os acessórios com água morna e bicarbonato.

1. Ligue a ficha numa tomada elétrica e assegure-se que a lâmpada de iluminação interna.
2. Rode o seletor para A REGULAÇÃO DA TEMPERATURA num valor médio. Depois de algumas horas será possível guardar alimentos no frigorífico.

REGULAÇÃO da temperatura

A temperatura no interior do compartimento frigorífico regula-se automaticamente em função da posição do botão para a REGULAÇÃO DA TEMPERATURA.

1 = menos frio

5 = mais frio.

É aconselhável, em todo o caso, uma posição média.

Para acúmulo de gelo ou para melhorar a aparência do aparelho, o mesmo tema “parede refrigeradora” situada no interior do painel traseiro do compartimento frigorífico. Este painel, durante o funcionamento, estará coberto de gelo ou de gotinhas de água, dependendo se o compressor estiver em funcionamento ou em pausa. Não se preocupe com isso! O frigorífico está a funcionar de modo normal. Se configurar o botão para a REGULAÇÃO DA TEMPERATURA em valores altos, com grandes quantidades de alimentos e com uma temperatura ambiente alta, o aparelho pode funcionar continuamente e favorecer uma formação excessiva de gelo e consumos de eletricidade excessivos: para evaporar isso, coloque o seletor em valores mais baixos (o gelo será derretido automaticamente).

Nos aparelhos estáticos, o ar circula de maneira natural: o mais frio tende a descer por ser mais pesado. Veja como guardar os alimentos:

Alimento	Dispositionção no frigorífico
Carne e peixe limpo	Sobre as gavetas para frutas e verduras
Queijo fresco	Sobre as gavetas para frutas e verduras
Alimentos cozidos	Em quaisquer prateleiras
Chouriço, pão de forma, chocolate	Em quaisquer prateleiras
Frutas e verduras	Nas gavetas para frutas e hortalíças
Ovos	Na responsiva prateleira da porta
Manteiga e margarina	Na responsiva prateleira da porta
Garrafas, bebidas, leite	Na responsiva prateleira da porta

Sistema de refrigeração

Este aparelho é equipado com um dos sistemas de refrigeração descritos a seguir: é importante reconhecê-lo e levá-lo em consideração para as modalidades de conservação dos alimentos.

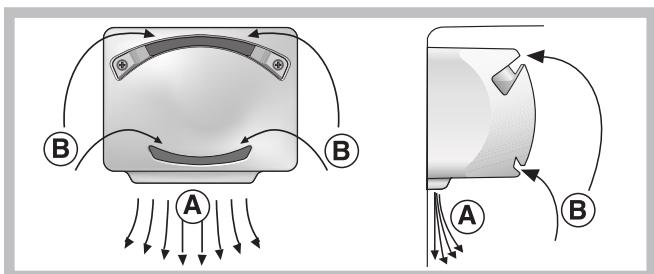

PURE WIND*

Pode ser reconhecido pela presença do dispositivo na parede superior do compartimento frigorífico (veja a figura).

Pure Wind otimiza ao máximo a circulação do ar, melhorando a eficácia do evaporador e ajudando a alcançar mais rapidamente a temperatura correta no interior do frigorífico antes de cada abertura. O ar soprado (A) arrefece em contacto com a parede fria, enquanto que o ar mais quente (B) é aspirado (veja a figura).

• Variáveis em número e/ou na posição, presente somente em alguns modelos.

Utilize melhor o frigorífico

• Coloque somente alimentos frios ou levemente mornos, mas não quentes (veja Precauções e conselhos).
• Lembre-se que os alimentos cozidos não se mantêm mais tempo do que os crus.
• Não guarde líquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação.

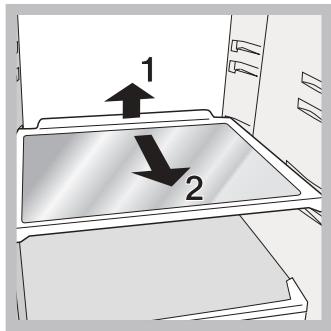

PRATELEIRAS: vidro ou de grade.

Podem ser extraídas e têm altura regulável mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a altura não é necessário retirar inteiramente a prateleira.

Indicador da TEMPERATURA*: para identificar a zona mais fria do frigorífico.

1. Verifique se no indicador está em OK de maneira bem evidente (veja a figura).

1. Se não aparecer a escrita OK, significa que a temperatura está alta demais: regule o seletor de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta (mais fria) e aguarde aproximadamente 10 h. para estabilizar-se.
2. Verifique novamente o indicador: e, se for necessário, realize uma nova regulação. Se foram guardadas grandes quantidades de alimentos ou se a porta for aberta frequentemente, é normal que o indicador não esteja em OK. Aguarde pelo menos 10 h. antes de regular o seletor de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta.

Utilize melhor o congelador

• Não congele novamente alimentos que estiverem a descongelar-se ou descongelados; esses alimentos devem ser cozidos para serem consumidos (dentro de 24 horas).
• Os alimentos frescos por congelar não devem ser colocados em contato com os já congelados; devem ser colocados sobre a grade do compartimento congelador, se possível, em contato com as paredes (laterais e posterior) onde a temperatura desce abaixo de -18°C e garante uma maior velocidade de congelamento.
• Não coloque no congelador garrafas de vidro contendo líquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.
• A quantidade máxima diária de alimentos a ser congelada é indicada na placa de identificação, situada
• Variável em número e/ou na posição, presente somente em alguns modelos.

no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).

Durante a congelação, evite abrir a porta.

Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: dessa maneira, os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 a 14 horas.

Se durante muito tempo a temperatura ambiente permanecer inferior a 14 °C, não se chegará plenamente às temperaturas necessárias para uma longa conservação no compartimento congelador e, portanto, o perfeito de conservação será reduzido.

Manutenção e cuidados

Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede elétrica:

Não é suficiente colocar os seletores de regulação da temperatura na posição ● (aparelho desligado) para eliminar todos os contatos elétricos.

Limpar o aparelho

• As partes externas, as partes internas e as guarnições de borracha podem ser limpas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água de javel nem amoníaco.
• Os acessórios removíveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxágue-os e enxugue-os com cuidado.
• Na parte traseira do aparelho tende a acumular-se poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada elétrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média.

Evite bolor e maus cheiros

• Este aparelho foi fabricado com materiais higiênicos que não transmitem odores. Para preservar esta característica é necessário que os alimentos sejam sempre protegidos e bem fechados. Isto também evitará a formação de manchas.
• Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Descongelar o aparelho

! Obedeça às seguintes instruções.

Não acelere o processo com meios ou utensílios diferentes da espátula fornecida (presente somente em alguns modelos), porque poderá danificar o circuito refrigerante.

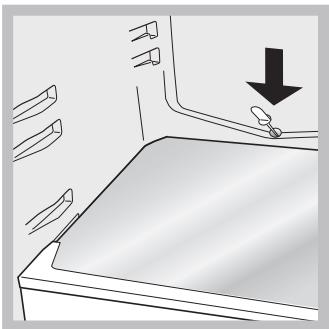

Descongelar o compartimento frigorífico

Este frigorífico é equipado com degelo automático: a água derretida é conduzida para a parte traseira através de um furo de descarga (veja a figura) e a parte produzida pelo peso do compressor evapora-se. A única intervenção a ser realizada periodicamente consiste na limpeza do furo de descarga para a água poder escoar sem impedimentos.

Descongelar o compartimento congelador

Se a camada de gelo for superior a 5 mm, será necessário descongelar manualmente:

1. Coloque o seletor para A REGULAÇÃO DA TEMPERATURA na posição
2. Envolva os alimentos congelados industrialmente ou em casa com folhas de papel e guarde-os num sítio fresco.
3. Deixe a porta aberta até o gelo se ter derretido inteiramente; para fazer a operação, coloque recipientes com água morna dentro do compartimento congelador.
4. Limpe e enxugue o compartimento congelador com cuidado antes de ligar novamente o aparelho.
5. Antes de introduzir os alimentos no compartimento do congelador, aguardar aproximadamente duas horas para o restabelecimento das condições ideais de conservação.

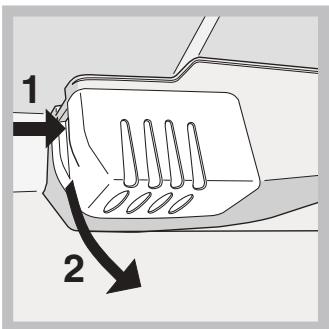

Substituição da lâmpada

Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. Obtenha as seguintes instruções. Para obter acesso à lâmpada, retire a proteção da maneira indicada na figura. Substitua-a por uma de potência análoga à indicada na proteção (15 W ou 25 W).

Precauções e conselhos

! Este aparelho foi projetado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Este aparelho está em conformidade com as seguintes

Diretivas da Comunidade Europeia:

• 2006/95/CEE de 12/12/2006 (Baixa Tensão)
• 2004/108/CEE de 12/12/2004 (Compatível) Eletromagnética).
• 2011/65/UE (RoHS).
• 2012/19/UE.

Segurança geral

• Este aparelho foi concebido para uma utilização de tipo não profissional, no âmbito de uma morada.
• Este aparelho deve ser utilizado somente por pessoas

adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.

• Este aparelho não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.
• Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou húmidos.
• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.
• Não puxe o cabo elétrico para desligar a ficha da tomada, mas pegue na ficha.
• É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não é suficiente colocar os seletores de regulação da temperatura na posição (aparelho desligado) para eliminar todos os contactos elétricos.
• No caso de avaria, nunca mexa nos mecanismos internos para tentar reparar.
• Não utilize, no interior dos compartimentos para guardar alimentos congelados, utensílios cortantes e pontiagudos ou dispositivos elétricos se não forem do tipo recomendado pelo construtor.
• Não coloque na boca cubos de gelo assim que os retirar do congelador.
• Não é previsto que este aparelho seja utilizado por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou sem conhecimento, a não ser que sejam vigiadas ou que tenham recebido instruções preliminares sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças devem ser vigiadas para que não brinquem com o aparelho.
• As embalagens não são brinquedos para as crianças.

Eliminação

• Eliminação do material de embalagem: obedeça às regras locais, ou reutilize as embalagens.
• A diretiva Europeia 2012/19/EU referente à gestão de resíduos de aparelhos elétricos e eletrónicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposição direta aos raios do sol, não o coloque perto de fontes de calor.
• Para colocar ou retirar alimentos, abra as portas deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.
• Não encha este aparelho com alimentos demais: para uma boa conservação, o frio pode circular livremente. Se impedir a circulação, o compressor funciona continuamente.
• Não coloque dentro alimentos quentes: isso aumentará a temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia elétrica.
• Descongele este aparelho quando se formar gelo (veja a Manutenção); uma camada grossa de gelo torna mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia.
• Mantenha as guarnições eficientes e limpas, de maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção).

Anomalias e soluções

Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência Técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da mesma lista.

A lâmpada de iluminação interna não se acende.

• A ficha não está ligada na tomada elétrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa.

O frigorífico e o congelador refrigeram pouco.

• As portas não se fecham bem ou as guarnições estão estragadas.
• As portas são abertas com frequência excessiva.
• O selector para A REGULAÇÃO DA TEMPERATURA não está na posição certa.
• O frigorífico ou o congelador foram enchidos demais.
• A temperatura ambiente de trabalho do produto é inferior a 14^thC .

Os alimentos congelam-se no frigorífico.

• O selector para A REGULAÇÃO DA TEMPERATURA não está na posição certa.
• Os alimentos estão encostados na parede traseira.

O motor está a funcionar continuamente.

• A porta não está bem fechada ou é aberta continuamente.
• A temperatura do ambiente externo está muito alta.
• A espessura do gelo ultrapassa 2 3 mm. (veja a Manutenção).

O aparelho está a fazer ruído.

• O aparelho não foi instalado bem plano (veja a Instalação).
• O aparelho foi instalado entre móveis ou objetos que vibram e emitem ruídos.
• O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal.

A temperatura de algumas partes externas do frigorífico é elevada.

• As temperaturas elevadas são necessárias para fazer a formação de condensação em particulares zonas do produto.

A parede no interior da cela frigorífica apresenta gelo ou gotas de água.

• Trata-se do normal funcionamento do produto.

• O furo de descarga da água está entupido (veja a Manutenção).
