Tipo di prodotto	Frigorifero combinato
Marca	Indesit
Modello	TIAA 12 V X
Alimentazione elettrica	220-240 V ~ 50 Hz, 150 W
Capacità di congelamento massima	4 kg/24h
Sistema di raffreddamento	Pure Wind con ventilazione
Reversibilità delle porte	Sì, possibilità di invertire il senso di apertura
Sbrinamento del frigorifero	Automatico
Sbrinamento del congelatore	Manuale (sbrinare quando lo strato di ghiaccio supera 5 mm)
Illuminazione interna	Lampadina 15 W o 25 W (sostituibile)
Ripiano	1 ripiano regolabile in altezza
Cassetto per frutta e verdura	1 cassetto
Ripiani della porta	1 ripiano portoggetti, 1 ripiano per bottiglie
Piedini di livellamento	2 piedini anteriori regolabili
Distanziali	Inclusi per distanza minima dalle pareti
Indicatore di temperatura	Sì (zona più fredda)
Manutenzione	Pulizia con acqua tiepida e bicarbonato; non utilizzare solventi
Ricambi	Utilizzare esclusivamente ricambi originali omologati
Sicurezza	Arresto mediante scollegamento; non toccare le parti refrigeranti
Informazioni normative	Conforme alle direttive 2006/95/CE, 2004/108/CE, 2011/65/UE, 2012/19/UE

Domande frequenti - TIAA 12 V X INDESIT

Perché l'illuminazione interna non si accende?

Verificare che la spina sia ben inserita e che la presa sia alimentata. Se il problema persiste, la lampadina potrebbe essere difettosa: sostituirla con una lampadina della stessa potenza (15 W o 25 W) dopo aver scollegato l'apparecchio.

Come invertire il senso di apertura delle porte?

Consultare la sezione 'Reversibilità delle porte' del manuale. Saranno necessari attrezzi di base (cacciavite) e i pezzi forniti. Seguire i passaggi: smontare le cerniere, scambiare le porte e rimontare.

Cosa fare se il frigorifero o il congelatore non raffredda sufficientemente?

Verificare che le porte chiudano bene e che le guarnizioni siano in buono stato. Assicurarsi che la manopola di regolazione della temperatura non sia su una posizione troppo bassa. Evitare di aprire troppo spesso le porte e non sovraccaricare l'apparecchio. Se la temperatura ambiente è inferiore a 14°C, il congelatore potrebbe avere difficoltà a raggiungere la temperatura ideale.

Come pulire l'apparecchio?

Scollegare l'apparecchio. Pulire l'esterno, l'interno e le guarnizioni con una spugna imbevuta di acqua tiepida addizionata di bicarbonato di sodio o sapone neutro. Risciacquare e asciugare. Non utilizzare solventi, prodotti abrasivi, candeggina o ammoniaca. Aspirare la polvere sul retro con un aspirapolvere a potenza intermedia.

Come sbrinare il congelatore?

Quando lo strato di ghiaccio supera i 5 mm, posizionare la manopola di regolazione della temperatura su 'stop'. Avvolgere gli alimenti surgelati in carta e metterli in un luogo fresco. Lasciare la porta aperta finché il ghiaccio non si è sciolto completamente (è possibile posizionare contenitori di acqua tiepida per accelerare). Pulire e asciugare accuratamente prima di riaccendere l'apparecchio. Attendere circa 2 ore prima di rimettere gli alimenti.

Perché c'è acqua sul fondo del frigorifero?

Il foro di scarico dell'acqua di sbrinamento è probabilmente ostruito. Pulirlo periodicamente con uno scovolino o un'asta sottile per permettere all'acqua di defluire normalmente.

Perché il motore funziona in continuo?

Ciò può essere dovuto a una porta non chiusa bene o aperta troppo spesso, a una temperatura esterna elevata, a uno strato di ghiaccio troppo spesso (più di 2-3 mm) o a una regolazione errata della temperatura. Verificare questi punti e correggerli.

Come regolare la temperatura del frigorifero?

Utilizzare la manopola di regolazione della temperatura: posizione 1 = meno freddo, posizione 5 = più freddo. Si consiglia una posizione intermedia. Attendere alcune ore dopo la regolazione affinché la temperatura si stabilizzi.

Cosa fare in caso di interruzione di corrente?

Non aprire la porta del congelatore. I prodotti surgelati e congelati si conservano circa 9-14 ore senza elettricità. Se l'interruzione dura più a lungo, consumare rapidamente gli alimenti scongelati.

Dove trovare il numero di serie (S/N) e il modello (Mod.)?

Sono indicati sull'etichetta segnaletica posta nel vano frigorifero, in basso a sinistra. Prendere nota di queste informazioni prima di contattare il servizio di assistenza.

MANUALE UTENTE TIAA 12 V X INDESIT

Istruzioni per l'uso FRIGORIFERO 2 PORTE

Sommario

Istruzioni per l'uso, 1

Assistenza, 4

Descrizione dell'apparecchio, 8

Reversibilità aperture porte, 14

Installazione, 15

Avvio e utilizzo, 15

Manutenzione e cura, 16

Precauzioni e consigli, 17

Anomalie e rimedi, 18

English

Descrizione dell'apparecchio

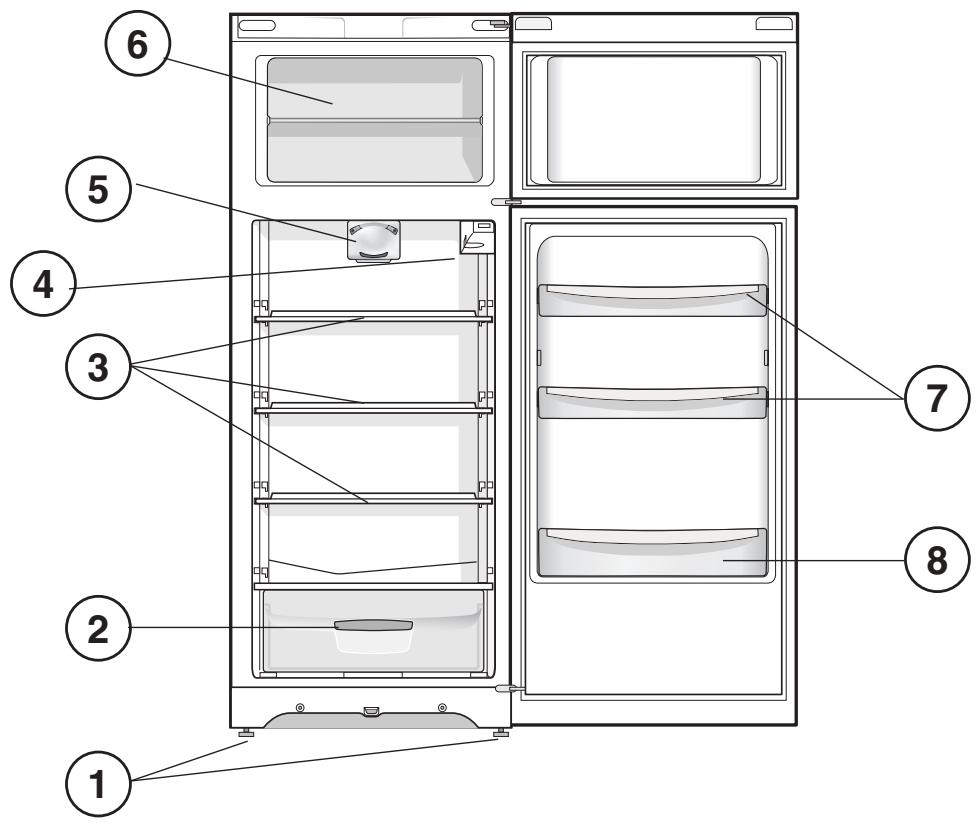

Vista d'insieme

Le istruzioni sull'uso valgono per diversi modelli, per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell'apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

1 Piedino di regolazione. 2 Cassetto FRUTTA e VERDURA. 3 Ripiano. 4 Manopola REGOLAZIONE DELLA TEMPERATURA. 5 PURE WIND. 6 Vano CONGELAMENTO e CONSERVAZIONE. 7 Balconcino estraibile PORTAOGGETTI. 8 Balconcino BOTTIGLIE.

• Variabili per numero e/o per posizione, presente solo in alcuni modelli.
• Varia per numero e/o posizione, disponibile solo su alcuni modelli.

Reversibilità aperture porte

Porte reversibili

È importante conservare questo libretto per poterlo consultare in futuro. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare l'apparecchio in un ambiente ben aerato e non umido.
2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.
3. Lasciare una distanza di almeno 10 cm tra la parte superiore dell'apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.
4. Lasciare l'apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).
5. Per mantenere una ottimale distanza del prodotto dalla parete posteriore, montare i distanziatori presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato.

Livellamento

1. Installare l'apparecchio su un pavimento piano e rigido.
2. Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare l'apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all'impianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es. 150 W);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es. 220-240 V);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Avvio e utilizzo

Avviare l'apparecchio

! Prima di avviare l'apparecchio, seguire le istruzioni sull'installazione (vedi Installazione).

! Prima di collegare l'apparecchio, pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.

1. Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna.
2. Ruotare la manopola per la REGOLAZIONE DELLA TEMPERATURA su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

Regolazione della temperatura

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola REGOLAZIONE DELLA TEMPERATURA.

1 = meno freddo 5 = più freddo

Si consiglia, comunque, una posizione media. Per aumentare lo spazio a disposizione e migliorare l'aspetto estetico, questo apparecchio ha la "parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline d'acqua a seconda se il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale. Se si imposta la manopola per la REGOLAZIONE DELLA TEMPERATURA su valori alti, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, l'apparecchio può funzionare di continuo, favorendo un'eccessiva formazione di brina ed eccessivi consumi elettrici: ovviare spostando la manopola verso i valori più bassi (verrà effettuato uno sbrinamento automatico). Negli apparecchi statici l'aria circola in modo naturale: quella più fredda tende a scendere perché più pesante. Ecco come sistemare gli alimenti:

Alimento	Disposizione nel frigorifero
Came e pesce pulito	Sopra i cassetti frutta e verdura
Formaggi freschi	Sopra i cassetti frutta e verdura
Cibi cotti	Su qualsiasi ripiano
Salami, pane in cassetta, cioccolata	Su qualsiasi ripiano
Frutta e verdura	Nel cassetto frutta e verdura
Uova	Nell'apposto balconcino
Burro e margarina	Nell'apposto balconcino
Bottiglie, bibite, latte	Nell'apposto balconcino

PURE WIND*

È riconoscibile dalla presenza del dispositivo sulla parete superiore del vano frigorifero (vedi figura).

PURE WIND consente un'ottima conservazione degli alimenti perché ripristina velocemente la temperatura dopo l'apertura della porta e distribuisce omogeneamente la temperatura: l'aria soffiata (A) si raffredda a contatto della parete fredda, cioè l'aria più calda (B) viene aspirata (vedi figura).

Utilizzare al meglio il frigorifero

• Inserire solo alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli).
• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.
• Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con seguente formazione di condensa.
• Varia in base al numero e/o alla posizione, disponibile solo su alcuni modelli.

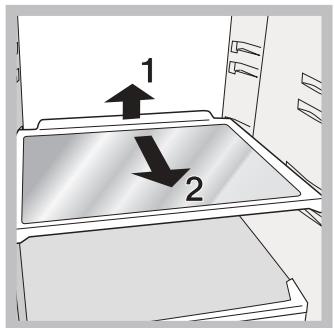

RIPIANI: pieni o a griglia.

Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per l'inserimento di contenitori o alimenti di notevole dimensione. Per regolare l'altezza non è necessario estrarre completamente il ripiano.

Utilizzare al meglio il congelatore

• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
• Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemati sopra la griglia del reparto freezer, possibilmente a contatto delle pareti (laterali e posteriore) dove la temperatura scende sotto i -18°C e garantisce una buona velocità di congelamento. Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.
• La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

Durante il congelamento evitare di aprire la porta.

In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore. Se per lungo tempo permane la temperatura ambiente più fredda di -14°C, non si raggiungono completamente le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risulterà pertanto ridotto.

Indicatore TEMPERATURA*: per individuare la zona più fredda del frigorifero.

1. Controllare che sull'indicatore risulti ben evidente OK (vedi figura).

1. Se non compare la scritta OK, significa che la temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 ore finché la temperatura si sia stabilizzata.
2. Controllare nuovamente l'indicatore: se necessario, procedere con una nuova regolazione. Se si sono introdotte grosse quantità di alimenti o si è aperta frequentemente la porta del frigorifero, è normale che l'indicatore non segni OK. Attendere almeno 10 ore prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta.

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio dalla rete di alimentazione staccando la spina dalla presa. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione (apparecchio spento) per eliminare ogni contatto elettrico.

Pulire l'apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.
• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.
• Il retro dell'apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell'aspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

• L'apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.
• Nel caso si voglia spegnere l'apparecchio per un lungo periodo, pulire l'interno e lasciare le porte aperte.

Sbrinare l'apparecchio

Attenersi alle istruzioni sottostanti.

Non accelerare il processo di sbrinamento con dispositivi o utensili elettrici o meccanici diversi dal raschietto in dotazione (presente solo in alcuni modelli), si potrebbe danneggiare il circuito refrigerante.

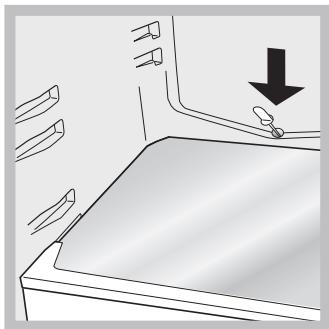

Sbrinare il vano frigorifero

Il frigorifero è dotato di sbrinamento automatico: l'acqua viene convogliata verso la parte posteriore da un apposito foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa evaporare. L'unico intervento da fare periodicamente consiste nel pulire il foro di scarico affinché l'acqua possa defluire liberamente.

Sbrinare il vano congelatore

Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:

1. posizionare la manopola per LA REGOLAZIONE DELLA TEMPERATURA nella posizione
2. Avvolgere surgelati e congelati in carta da giornale e metterli in un altro congelatore o in un luogo fresco.
3. Lasciare aperta la porta finché la brina non si sia sciolta; facilitare l'operazione sistemando nel vano congelatore contenitori con acqua tiepida.
4. Pulire e asciugare con cura il vano congelatore prima di riaccendere l'apparecchio.
5. Prima di inserire i cibi nel vano congelatore attendere circa 2 ore per il ripristino delle condizioni ideali di conservazione.

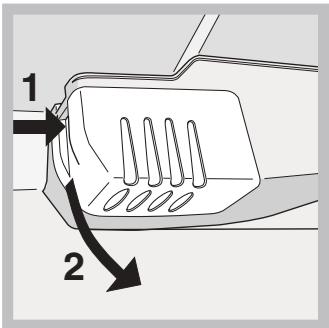

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una analoga di potenza a quella indicata sulla protezione (15W o 25W).

Precauzioni e consigli

L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 2006/95/CEE del 12/12/2006 (Bassa Tensione) - 2004/108/CEE del 12/12/2004 (Compatibilità Elettromagnetica) - 2011/65/EU (RoHS) - 2012/19/UE.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio deve essere usato per conservare e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare l'apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi. Non toccare le parti interne raffreddanti: c'è pericolo di ustionarsi o ferirsi.
• Non staccare la spina dalla presa di corrente tirando il cavo, ma afferrando la spina.
• È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione (apparecchio spento) per eliminare il contatto elettrico.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Non utilizzare, all'interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore. Non mettere in bocca cubetti appena estratti dal congelatore.
• Questo apparecchio non è da intendersi adatto all'uso da parte di persone (inclusi bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e

conoscenza, a meno che siano state supervisionate o istruite riguardo all'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio.

Gli imballaggi non sono giocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Quando si acquista una nuova apparecchiatura equivalente si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente; i RAEE di "piccolissime dimensioni" (nessun lato superiore a 25 cm) possono essere consegnati gratuitamente ai negozianti anche se non si acquista nulla (solo nei negozi con superficie di vendita superiore a 400 mq). Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Installare l'apparecchio in un ambiente fresco e ben aerato, proteggerlo dall'esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.
• Per introdurre o estrarre gli alimenti, aprire le porte dell'apparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.
• Non riempire con troppi alimenti l'apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.
• Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.
• Sbrinare l'apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

Anomalie e rimedi

Può accadere che l'apparecchio non funzioni. Prima di telefonare all'Assistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

La lampada di illuminazione interna non si accende.

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c'è corrente.

Il frigorifero e il congelatore raffreddano molto.

• Le porte non chiudono bene o le guarnizioni sono rovinate. Le porte vengono aperte molto spesso.
• La manopola per la regolazione della temperatura non è in posizione corretta.
• Il frigorifero o il congelatore sono stati riempiti eccessivamente.
• La temperatura ambiente di lavoro del prodotto è inferiore a 14°C .

Nel frigorifero gli alimenti si gelano.

• La manopola per la regolazione della temperatura non è in posizione corretta. Gli alimenti sono a contatto con la parete posteriore.

Il motore funziona di continuo.

• La porta non è ben chiusa o viene aperta di continuo.
• La temperatura dell'ambiente esterno è molto alta.
• Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).

L'apparecchio emette molto rumore.

• L'apparecchio non è stato installato ben in piano (vedi Installazione).
• L'apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.
• Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.

La temperatura di alcune parti esterne del frigorifero è elevata.

• Le temperature elevate sono necessarie per evitare la formazione di condensa in particolari zone del prodotto.

La parete in fondo alla cella frigo presenta brina o goccioline di acqua.

• Si tratta del normale funzionamento del prodotto.

Sul fondo del frigo c'è dell'acqua.

• Il foro di scarico dell'acqua è otturato (vedi Manutenzione).

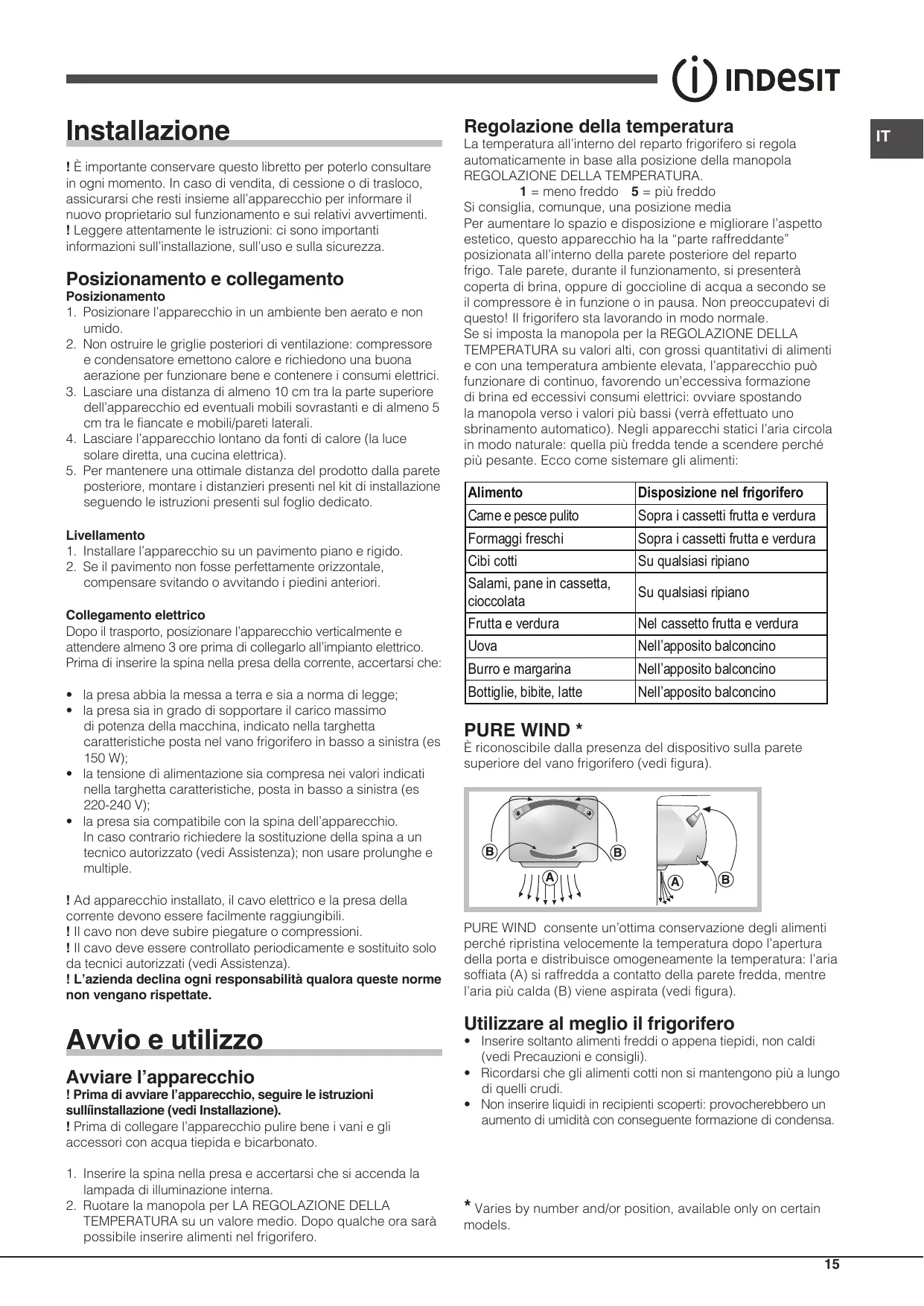

Installazione

Uso ottimale del frigorifero

Posizionamento e collegamento

Posizionamento

La lampada di illuminazione interna non si accende.

Il frigorifero raffredda debolmente.

Le porte non si chiudono bene o la guarnizione non è in buono stato. Le porte si aprono spesso. - Il regolatore della temperatura non è nella posizione corretta; il frigorifero e il congelatore sono sovraccarichi. La temperatura per il raffreddamento è di circa 14°C

• Il compressore è in contatto con la parete posteriore.

Il motore si avvia spesso

Le porte non si chiudono bene o vengono aperte spesso. La temperatura ambiente è troppo alta. La guarnizione della porta è deformata di 2-3 mm. (Vedi regolazione.)

L'apparecchio è rumoroso

• L'apparecchio non è installato su una superficie piana (vedi installazione). L'apparecchio non è installato tra mobili o oggetti che vibrano e emettono rumore. Il gas refrigerante produce un leggero rumore anche quando il compressore non funziona: è normale.

La temperatura di altre parti della guarnizione è aumentata
