Tipo de produto	Cadeira de automóvel para criança (Grupo 0+/1)
Marca	Graco
Modelo	Milestone (ref. 8H98)
Peso da criança	Menos de 18 kg (até cerca de 4 anos)
Uso de costas para a estrada	Crianças com menos de 13 kg (do nascimento até cerca de 1 ano)
Uso de frente para a estrada	Crianças de 9 a 18 kg (cerca de 1 a 4 anos)
Arnês	5 pontos, ajustável em altura (4 posições)
Inclinação ajustável	4 posições de frente para a estrada, 1 posição de costas para a estrada (ângulo 5)
Barra superior (top tether)	Usada no modo de costas para a estrada apenas
Almofada redutora para recém-nascido	Incluída, para crianças com menos de 6 meses
Homologação	ECE R44/04, Universal
Materiais	Plástico, metal, tecido
Manutenção da capa	Lavável à mão em água fria, não lavar na máquina nem limpar a seco
Peças de reposição	Substituir apenas por peças originais Graco
Peso da cadeira	Cerca de 9 kg
País de fabricação	China

Perguntas frequentes - MILESTONE GRACO

Qual é o peso máximo para usar a cadeira no modo de costas para a estrada?

O modo de costas para a estrada é reservado para crianças pesando menos de 13 kg (cerca do nascimento até 1 ano).

Posso usar esta cadeira num banco dianteiro com airbag?

Não, nunca instalar esta cadeira num banco equipado com airbags de segurança. Use exclusivamente os bancos traseiros do veículo.

Como ajustar a altura do arnês?

Abra a tampa traseira da cadeira, depois pressione o botão de ajuste de altura do arnês e deslize a alavanca. Existem 4 posições possíveis. O arnês deve ficar logo acima dos ombros da criança.

Posso lavar a capa na máquina?

Não, a capa deve ser lavada à mão em água fria. Não lavar na máquina nem limpar a seco. Remova a espuma das almofadas internas antes da lavagem.

A partir de que idade posso passar para o modo de frente para a estrada?

O modo de frente para a estrada é adequado para crianças pesando entre 9 e 18 kg (cerca de 1 a 4 anos). Não mude para este modo antes de a criança atingir 9 kg.

O que fazer após um acidente?

Após qualquer acidente, mesmo menor, substitua a cadeira de criança pois sua estrutura pode estar danificada sem sinal visível.

Como instalar a cadeira no modo de costas para a estrada?

Fixe a barra superior, depois afivele o cinto de segurança do veículo. Passe a faixa ventral nos ganchos dianteiros e a faixa diagonal nos ganchos traseiros. Aperte o cinto e verifique se a cadeira não se move.

A almofada redutora é obrigatória para um recém-nascido?

Sim, para crianças com menos de 6 meses, o redutor de recém-nascido (almofada de cabeça e entrepernas) deve ser usado para um suporte ideal.

Posso usar esta cadeira sem a capa?

Não, a cadeira nunca deve ser usada sem a sua capa original. Ela faz parte integrante do sistema de retenção e não deve ser substituída por um modelo não recomendado pelo fabricante.

Como saber se a cadeira está bem instalada?

Após a instalação, empurre a cadeira para frente e para trás: ela não deve se mover mais de 2,5 cm. Verifique se os cintos não estão torcidos e se o arnês está bem ajustado.

MANUAL DE UTILIZADOR MILESTONE GRACO

Adquiriu uma cadeira de segurança para bebé para automóvel de elevada qualidade, completamente certificada. Este produto é adequado para ser usado por crianças com peso INFERIOR a 18 Kg (aproximadamente 4 anos ou menos).

Leia cuidadosamente para compreender as provisões e siga os passos de instalação contidos neste manual de instruções porque esta é a ÚNICA forma de proteger a criança de ferimentos graves ou morte no caso de um acidente e de oferecer conforto à criança durante a utilização deste produto.

Guarde cuidadosamente este manual de instruções e num local acessível para futuros ajustes da cadeira durante as diferentes fases de crescimento da criança e também para assistências de emergência.

Certifique-se de que esta cadeira para automóvel é adequada para ser utilizada no seu veículo e consulte o manual de proprietário do veículo se não tiver a certeza.

Os cintos de segurança podem ser diferentes no design e no comprimento de acordo com o fabricante, data de fabrico e tipo do veículo. Só é adequado para ser usado nos veículos indicados na lista equipados com cintos de segurança de retracção de 3 pontos, aprovados pelo regulamento ECE N.º 16 ou outras normas equivalentes.

LEIA ATENTAMENTE ESTAS INSTRUÇÕES ANTES DE INSTALAR A CADEIRA PARA AUTOMÓVEL

Índice

Avisos aos pais e outros utilizadores 69

Emergência 70

Informações importantes .... 70

Detalhes do produto 71

Lista de peças.... 71

Ajuste de inclinação.... 71

Ajuste de altura do cinto para os ombros.... 72

Instalação no veículo, (Modo virado para trás,

para crianças com menos de 13 kg)....72

Instalação no veículo, (Modo virado para a frente,

para crianças entre 9 e 18 kg)....74

Prender a criança no veículo 75

Cuidados e manutenção.... 75

Informações adicionais 76

Avisos....77

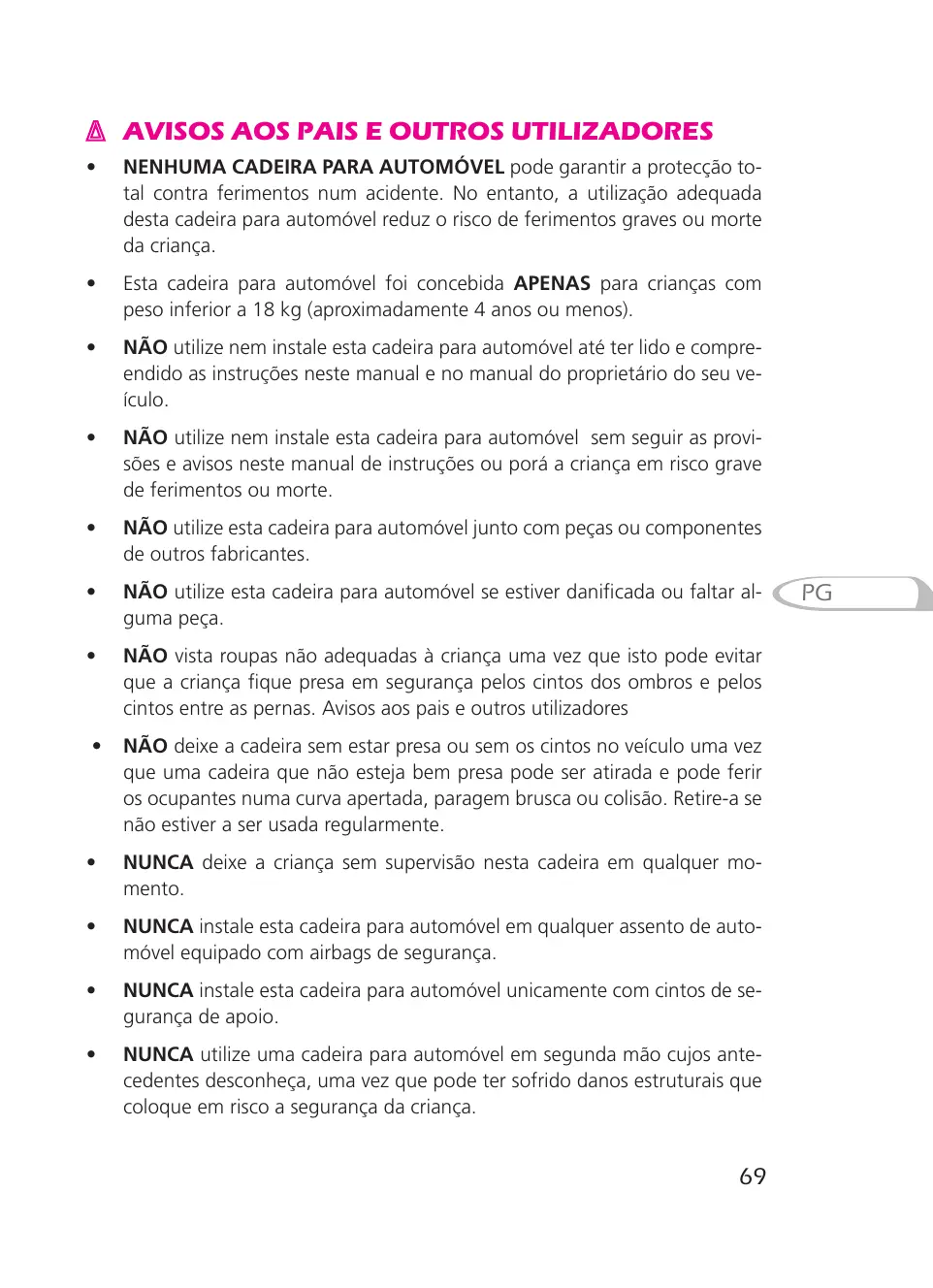

• NENHUMA CADEIRA PARA AUTOMÓVEL pode garantir a protecção total contra ferimentos num acidente. No entanto, a utilização adequada desta cadeira para automóvel reduz o risco de ferimentos graves ou morte da criança.
• Esta cadeira para automóvel foi concebida APENAS para crianças com peso inferior a 18 kg (aproximadamente 4 anos ou menos).
• NÃO utilize nem instale esta cadeira para automóvel até ter lido e compreendido as instruções neste manual e no manual do proprietário do seu veículo.
• NÃO utilize nem instale esta cadeira para automóvel sem seguir as provisões e avisos neste manual de instruções ou porá a criança em risco grave de ferimentos ou morte.
• NÃO utilize esta cadeira para automóvel junto com peças ou componentes de outros fabricantes.
• NÃO utilize esta cadeira para automóvel se estiver danificada ou faltar alguma peça.
• NÃO vista roupas não adequadas à criança uma vez que isto pode evitar que a criança fique presa em segurança pelos cintos dos ombros e pelos cintos entre as pernas. Avisos aos pais e outros utilizadores
• NÃO deixe a cadeira sem estar presa ou sem os cintos no veículo uma vez que uma cadeira que não esteja bem presa pode ser atirada e pode ferir os ocupantes numa curva apertada, paragem brusca ou colisão. Retire-a se não estiver a ser usada regularmente.
• NUNCA deixe a criança sem supervisão nesta cadeira em qualquer momento.
• NUNCA instale esta cadeira para automóvel em qualquer assento de automóvel equipado com airbags de segurança.
• NUNCA instale esta cadeira para automóvel unicamente com cintos de segurança de apoio.

• NUNCA utilize uma cadeira para automóvel em segunda mão cujos antecedentes desconheça, uma vez que pode ter sofrido danos estruturais que coloque em risco a segurança da criança.

• NUNCA utilize cordas ou quaisquer outros substitutos em vez de cintos de segurança no caso de ferimentos de retenção.

• Ao ajustar o encosto do banco para o ângulo da posição 5, quando a cadeira é instalada no modo virado para trás, tenha cuidado para não entalar os dedos.
• NÃO utilize a barra superior como pega ao mover a cadeira para automóvel uma vez que pode danificar a estrutura da cadeira.

Emergência

Em caso de emergência ou acidentes, é muito importante prestar primeiros socorros ou tratamento médico imediatos à criança.

Informações importantes

1 Antes de instalar a cadeira para automóvel, leia atentamente e compreenda o manual de instruções.
2 Mantenha este manual na bolsa traseira da cadeira para automóvel.
3 Esta cadeira para automóvel foi concebida e totalmente certificada para crianças com peso inferior a 18 kg (aproximadamente 4 anos ou menos).
4 Mantenha sempre a cadeira devidamente apertada no assento do automóvel quer esteja a ser usada ou não. No caso de qualquer parte da cadeira ou cinto ser entalada pela porta ou ficar sob o assento pode interferir com os passageiros ou com o fecho adequado da porta.
5 Nunca deixe a criança sem supervisão no veículo.
6 Substitua a cadeira após qualquer tipo de acidente, uma vez que pode haver danos estruturais que não sejam vistos facilmente.

Detalhes do produto

Descrição do produto: Graco Gr 0+/1

Adequado para: crianças com menos de 18 kg (ou menos de 4 anos).

Gr. 0+/1

Materiais: plásticos, metal, tecidos

Local de fabrico: China

Fabricante: Graco Children Products.

Lista de peças

Fig. 1.1 Cinto de segurança de 5 pontos

Fig. 1.2 Ajustador do cinto

Fig. 1.3 Botão de ajuste do ângulo

Fig. 1.4 Lingueta Secundária

Fig. 1.5 União da barra superior

Fig. 1.6 Gancho de cinto traseiro virado para trás

Fig. 1.7 Corpo

Fig. 1.8 Cintos protectores dos ombros

Fig. 2.1 Gancho de cinto traseiro virado para trás

Fig. 2.2 Lingueta de libertação modo virado para a frente

Fig. 2.3 Protecção Do cinto da frente

Fig. 2.4 Base

Fig. 2.5 Protecção Traseira

Fig. 2.6 Manual de Instruções

Fig. 2.7 Botão de ajuste altura do cinto

Fig. 3 Almofada Anti-deslizamento

Ajuste de inclinação

Após o ajuste, mova a cadeira para a frente e para trás para se certificar que a cadeira está bem presa ao assento do veículo.

Modo virado para a frente (Para crianças entre os 9 e os 18 kg)

Há quatro ângulos de inclinação 1 – 4 (Fig. 5). Basta premir o botão de ângulo de ajuste para ajustar os ângulos da cadeira para automóvel (Fig. 4) – Empurrar para cima.

Modo virado para trás (Para crianças com menos de 13 kg)

Prima primeiro a lingueta secundária e, em seguida, o botão de ajuste de inclinação (Fig. 6). A cadeira instalada neste modo TEM de ser ajustada para o ângulo 5 (Fig. 5).

Tenha em atenção para não entalar os dedos ao realizar este procedimento.

Ajuste de altura do cinto para os ombros

O ajuste inadequado dos ombros pode atirar a criança para fora da cadeira se ocorrer um acidente.
Certifique-se que a altura dos ombros não é demasiado alta ou demasiado baixa antes de instalar esta cadeira.

1 Abra a cobertura traseira localizada no encosto da cadeira (Fig. 7).
2 Mova a alavanca para cima ou para baixo premindo o botão de ajuste de altura do cinto (Fig. 8).

Há quatro posições de altura de ombros para ajuste.

3 Ajuste o cinto dos ombros para a altura adequada da cobertura exterior depois do ajuste da altura (Fig. 10).
4 O cinto dos ombros TEM de passar pelos ombros da criança de acordo com a altura (Fig. 9).
A posição do cinto dos ombros TEM de ser definida ligeiramente acima dos ombros da criança.

Instalação no veículo

(Modo virado para trás, para crianças com menos de 13 kg)

Tenha em atenção que este modo SÓ pode ser usado por crianças com menos de 13 kg (aproximadamente 1 ano ou menos) (Fig. 11).
NÃO instale em assento de veículo equipado com airbags de segurança (Fig. 12).
É altamente recomendado que a cadeira seja instalada nos assentos traseiros do seu veículo.
Tenha em atenção que TEM de ajustar a cadeira no ângulo mais inclinado, ou ângulo 5, no modo virado para trás. (Consulte a página 71 para informações de ajuste)
Tanto a barra superior como a almofada interior TÊM de ser instaladas no modo virado para trás.

1 Instale as almofadas interiores na cadeira (incluindo a almofada para a cabeça, almofada do assento e protecções das correias das pernas)
- O coxim interno é projetado fornecer a proteção e o conforto extra para o infante sob 6 meses velho.
- A criança sob 6 meses deve usar este assento de carro com coxins internos (Fig. 13).
- A almofada interior é amovível para lavagem.

Fig. 13.1 Protecções das correias das pernas

Fig. 13.2 Almofada para a cabeça

Certifique-se de que utiliza o cinto dos ombros na altura adequada quando utiliza as almofadas interiores (Consulte a página 72 para informações de ajuste).
2 Utilização da barra superior (Fig. 14).
Tenha em atenção que a inserção é direccional.
Não utilize a barra superior como pega de elevação.
3 Aperte o cinto de segurança do veículo (Fig. 15).
4 Instalação dos cintos de segurança do veículo (Fig. 16).

I. Instale o cinto de cintura nos dois ganchos traseiros dos cintos localizados na parte inferior da frente do assento de segurança.

II. Puxe o cinto diagonal até ao comprimento adequado para passar por trás da cadeira e, em seguida, prenda o cinto diagonal nos ganchos traseiros dos cintos localizados na parte superior da traseira do assento

Fig. 16.1 Cinto diagonal

Fig. 16.2 Cinto de segurança subabdominal

Prender o cinto de segurança nos ganchos (Fig. 17).

5 Empurre a cadeira para baixo e contra o assento do veículo. Ao mesmo tempo, puxe os cintos nessa direcção para que a cadeira fique bem ajustada e em segurança (Fig. 18).
6 Volte a confirmar se a cadeira está bem presa depois de concluir as instalações anteriores. (Verifique movendo a cadeira para trás e para a frente)

Certifique-se de que tanto o cinto de cintura e o cinto diagonal não estão torcidos nem dobrados e que não evitam que o cinto de segurança funcione completamente e de forma funcional (fig. 19).

Instalação no veículo

(Modo virado para a frente, para crianças entre 9 e 18 kg)

Tenha em atenção que este modo SÓ pode ser usado por crianças entre 9 e 18 kg (aproximadamente entre 1 e 4 anos).

É altamente recomendado que a cadeira seja instalada nos assentos traseiros do seu veículo (Fig. 20).

1 Puxe o cinto de segurança do veículo até um comprimento adequado e, em seguida, realize os seguintes passos para prender a cadeira em segurança.

I. Puxe o cinto de segurança do veículo através de uma das coberturas frontais do cinto (Fig. 21).
II. Abra a almofada do assento e puxe o cinto de segurança através dela (Fig. 22).
III. Passe através do cinto até à outra cobertura de cinto frontal (Fig. 23).
IV. Prenda o cinto de segurança do veículo até ouvir um "CLIQUE" (Fig. 24).

2 Empurre a cadeira para baixo contra o assento do veículo. Ao mesmo tempo, puxe os cintos nessa direcção para que a cadeira fique bem ajustada e em segurança (Fig. 25) – Prima.

3 Prender o cinto diagonal do veículo com a lingueta de libertação. (Fig. 26).

I. Liberte a lingueta de libertação
II. Coloque o cinto através da lingueta de libertação e puxe até ficar esticado.
III. Prenda a lingueta de libertação.

4 Volte a confirmar se a cadeira está bem presa depois de concluir as instalações anteriores.

(Verifique movendo a cadeira para trás e para a frente)

Certifique-se de que tanto o cinto de cintura e o cinto diagonal não estão torcidos nem dobrados e que não evitam que o cinto de segurança funcione completamente e de forma funcional.
NÃO insira a barra superior no modo virado para a frente (Fig. 27).

Prender a criança no veículo

NÃO remova os cintos de protecção dos ombros, que foram concebidos para evitar que a criança escorregue.

1 Pressione o botão vermelho para libertar o fecho do cinto (Fig. 28).
2 Desaperte o cinto premindo o ajustador de cinto e ajuste o cinto dos ombros para o comprimento adequado (Fig. 29) – Pressionar.
3 Coloque os cintos dos ombros em conjunto e, em seguida, insira-os no fecho do cinto (Fig. 30).
4 Empurre o ajustador do cinto para ajustar o comprimento das correias dos ombros para um comprimento adequado que permita que a criança fique bem presa na cadeira para automóvel (Fig. 31) – Empurrar.

Cuidados e manutenção

1 A almofada do assento é amovível. Utilize água fria para a lavagem à mão e consulte a etiqueta de lavagem colocada na cadeira para obter informações sobre o método correcto. NÃO lavar na máquina nem limpar a seco.
2 Retire a espuma das almofadas interiores antes de lavar.
3 Os cintos da criança não devem ser usados sem a cobertura. A cobertura da cadeira não deve ser substituída por outra que não seja recomendada pelo fabricante, porque a cobertura constitui uma parte integrante do desempenho de retenção.
4 Para remover a almofada do assento, liberte as almofadas em ambos os lados da almofada do assento. Empurre as almofadas do assento para fora do assento.
5 Para voltar a colocar a almofada do assento

I. Cubra a cadeira com a almofada da cadeira.
II. Puxe os cintos e correias através das aberturas indicadas na almofada. Certifique-se de que as almofadas se encaixam perfeitamente e de forma justa na cadeira (Fig. 32).

III. Coloque a extremidade da almofada da cadeira na cobertura plástica traseira da cadeira e coloque as almofadas extra para prender a almofada da cadeira. (Fig. 33).

6 Instalar os cintos de protecção dos ombros.

I. Abra a cobertura traseira localizada no encosto da cadeira.

II. Insira o cinto de protecção dos ombros de um lado para o outro, de forma a que a rede no meio passe pelo encosto da cadeira (Fig. 34).

III. Instale o cinto dos ombros no cinto de protecção dos ombros (Fig. 35).

Informações adicionais

1 Certifique-se de que a cadeira está bem presa ao veículo quando não está a ser utilizada, para que não seja projectada e possa ferir os ocupantes numa curva apertada, paragem brusca ou colisão.
2 NÃO realize qualquer modificação na estrutura ou sistema de cintos de segurança da cadeira. Para segurança da criança, VERIFIQUE ou substitua imediatamente a cadeira após um acidente de qualquer natureza.
3 É altamente recomendado que qualquer bagagem ou outro objecto sejam presos, uma vez que podem causar ferimentos no caso de uma colisão.
4 De acordo com as estatísticas, as crianças estão mais seguras quando bem presas nos assentos traseiros dos veículos do que nas posições da frente. Portanto, é altamente recomendado que instale a cadeira nos assentos traseiros do veículo.
5 A cadeira pode ficar muito quente depois de uma longa exposição ao sol. O contacto com estas peças pode causar queimaduras na pele da criança. Toque sempre na superfície de qualquer peças de metal ou plástico antes de colocar a criança na cadeira.

Avisos

1 Este é uma retenção "Universal" de crianças. É aprovada pela Regulamentação europeia n.º 44, série 04 das alterações e Norma Nacional Chinesa 11497, para utilização geral em automóveis e é adequada à maior parte, mas não a todos, dos bancos dos automóveis.

2 Para assegurar a instalação adequada deste produto, consulte o manual de proprietário do veículo para verificar se esta cadeira de segurança deste grupo etário é adequada para ser instalada no seu veículo.
3 Este sistema de segurança de crianças foi classificado como "Universal" em conformidade com as condições mais recentes e mais restritas que as condições anteriores que se aplicavam a designs anteriores que não englobavam este aviso.
4 Em caso de dúvida, consulte o fabricante do equipamento de retenção de crianças ou o vendedor.

Patente número:

TW219261 TW218572 USD487640 JP121028 US6820939

EP000041686-0001 ZL03343147.7 ZL03343146.9
