BRUKSANVISNING MILESTONE GRACO

6 Installation av axelbanden

Sørg for, at autostolen passer til din bil, og læs nærmere derom i manualen til din bil, hvis du er i tvivl.

(Fremadvendt position, til børn fra 9-18 kg)....105

Pleje og vedligeholdelse 107

Yderligere oplysninger.... 107

(Fremadvendt position, til børn fra 9-18 kg)

Pleje og vedligeholdelse

Du har kjøpt et barnesete av høy kvalitet som er fullt sikkerhetssertifisert. Dette produktet passer for barn som veier UNDER 18 kg (omtrent 4 år eller yngre).

Les anvisningene nøye for å forstå fullt ut installasjonstrinnene som denne brukerveiledningen inneholder, fordi dette er den ENESTE måten du kan beskytte barnet ditt på mot alvorlig skade eller død i tilfelle det skulle oppstå en ulykke, og for at barnet ditt skal ha det komfortabelt mens dette produktet er i bruk.

Oppbevar denne brukerveiledningen på et lett tilgjengelig sted for fremtidige justeringer av setet i løpet av de forskjellige vekstfasene til barnet ditt, og også for nødstilfeller.

Forsikre deg om at dette barnesetet er tilpasset installasjon i kjøretøyet ditt, og konsulter bilprodusentens eierhåndbok hvis du er usikker.

Bilbeltene kan variere i design og lengde mht. produsenten, produksjonsdatoen, og biltypen. Passer kun til bruk i kjøretøyer som er utstyrt med bilbelter med 3-punktsspenne, godkjent av ECE regulering nr. 16 eller andre, tilsvaren-de standarder.

LES DENNE BRUKSANVISNINGEN N∅YE F∅R BARNESETET INSTALLERES.

Innholdsfortegnelse

Advarsler til foreldre og andre brukere 111

Nødstilfeller 112

Viktig informasjon.... 112

Høydejustering av skulderseler 113

Installasjon av barnesetet,

Installasjon av barnesetet,

(Vendt forever, for barn mellom 9-18 kg)....115

Sikring av barnet ditt i bilen 116

Stell og vedlikehold.... 116

Tilleggsinformasjon 117

Merknad 118

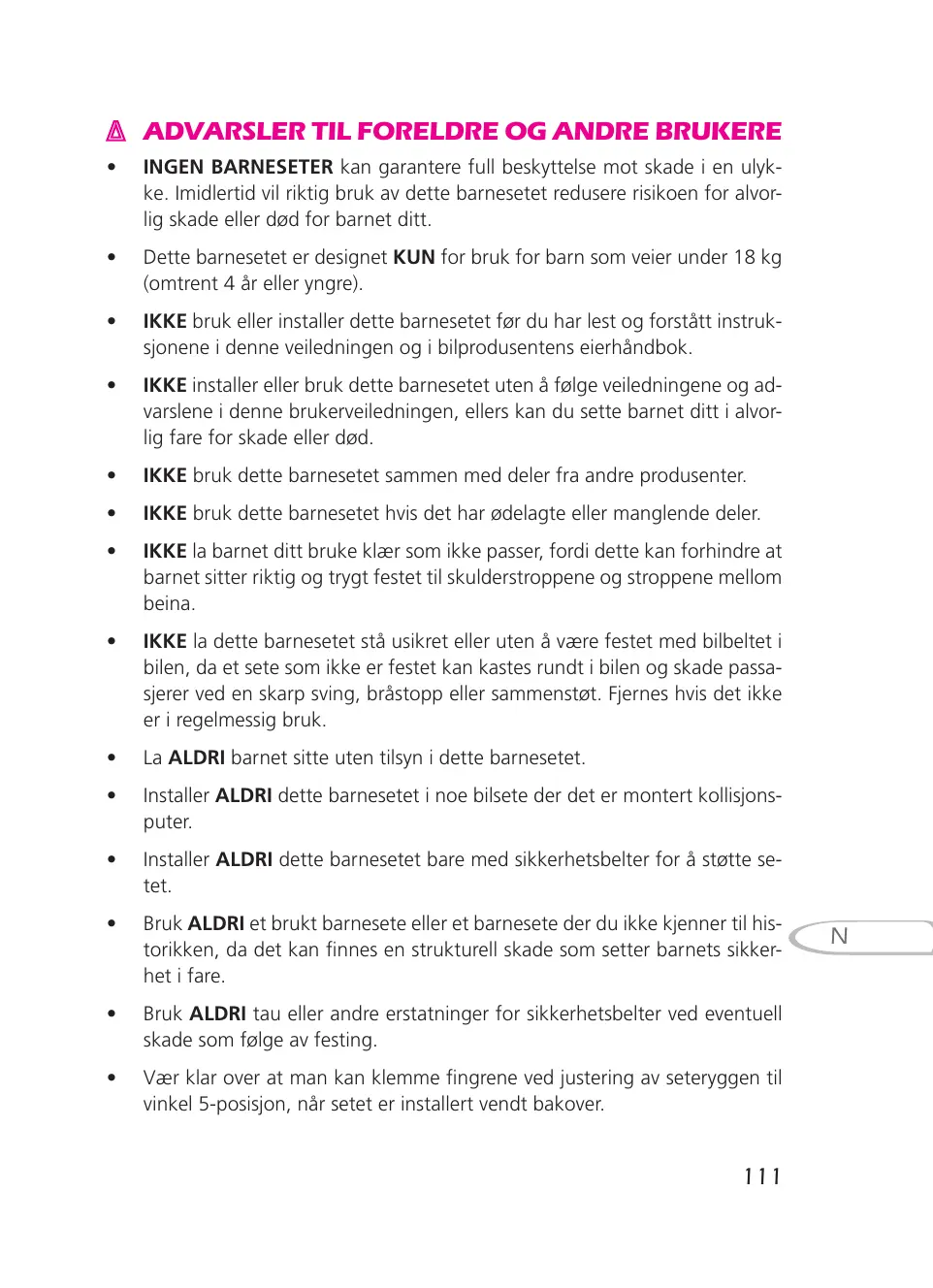

ADVARSLER TIL FORELDRE OG ANDRE BRUKERE

• INGEN BARNESETER kan garantere full beskyttelse mot skade i en ulykke. Imidlertid vil riktig bruk av dette barnesetet redusere risikoen for alvorlig skade eller død for barnet ditt.
• Dette barnesetet er designet KUN for bruk for barn som veier under 18 kg (omtrent 4 år eller yngre).
• IKKE bruk eller installer dette barnesetet før du har lest og forstått instruksjonene i denne veiledningen og i bilprodusentens eierhåndbok.
• IKKE installer eller bruk dette barnesetet uten å følge veiledningene og advarslene i denne brukerveiledningen, ellers kan du sette barnet ditt i alvorlig fare for skade eller død.
• IKKE bruk dette barnesetet sammen med deler fra andre produsenter.
• IKKE bruk dette barnesetet hvis det har ødelagte eller manglende deler.
• IKKE la barnet ditt bruke klær som ikke passer, fordi dette kan forhindre at barnet sitter riktig og trygt festet til skulderstroppene og stroppene mellom beina.
• IKKE la dette barnesetet stå usikret eller uten å være festet med bilbeltet i bilen, da et sete som ikke er festet kan kastes rundt i bilen og skade passasjerer ved en skarp sving, bråstopp eller sammenstøt. Fjernes hvis det ikke er i regelmessig bruk.
  • La ALDRI barnet sitte uten tilsyn i dette barnesetet.
• Installer ALDRI dette barnesetet i noe bilsete der det er montert kollisjonsputer.
• Installer ALDRI dette barnesetet bare med sikkerhetsbelter for å støtte setet.
• Bruk ALDRI et brukt barnesete eller et barnesete der du ikke kjenner til historikken, da det kan finnes en strukturell skade som setter barnets sikkerhet i fare.
• Bruk ALDRI tau eller andre erstatninger for sikkerhetsbelter ved eventuell skade som følge av festing.
• Vær klar over at man kan klemme fingrene ved justering av seteryggen til vinkel 5-posisjon, når setet er installert vendt bakover.

- IKKE bruk toppstangen til å løfte setet med, da dette kan føre til at barnesetets konstruksjon skades.

Nødstilfeller

I tilfelle kriesituasjon eller ulykker, er det svært viktig at barnet umiddelbart tas hånd om med førstehjelp og medisinsk behandling.

Viktig informasjon

1 Les og gjør deg innforstått med denne bruksanvisningen før dette barnesetet installeres.
2 Oppbevar denne bruksanvisningen i dekslet bak på setet.
3 Dette barnesetet er konstruert og fullt sertifisert for spedbarn eller barn som veier mindre enn 18 kg (ca. 4 år eller yngre).
4 Sørg alltid for at barnesetet er godt festet i bilsetet, enten det er i bruk eller ikke. Hvis noen del av setet eller selen hektes i døren eller kommer under setet, kan det være forstyrrende for andre passasjerer eller forhindre at døren lukkes ordentlig.
5 Forlat aldri barnet i bilen uten tilsyn.
6 Bytt ut barnesetet etter ulykker av noe slag, da en konstruksjonsskade på barnesetet ikke nødvendigvis er synlig.

Produktinformasjon

Produktbeskrivelse: Graco Gr 0+/1

Modellnr.: 8H98

Egnet for: Barn som veier mindre enn 18 kg (eller under 4 år)

Gr. 0+/1

Materiale: Plast, metall, tekstil

Produksjonssted: Kina

Produsent: Graco Children Products.

Deleliste

Fig. 1.1 5-punktsspenne

Fig. 1.2 Seleregulering

Fig. 1.3 Vinkeljusteringsknapp

Fig. 1.4 Sekundær lås

Fig. 1.5 Toppstangforbindelse

Fig. 1.6 Sikkerhetsbeltekrok när stolen er vendt bakover

Fig. 1.7 Skrog

Fig. 1.8 Beskyttende skulderstropper

Fig. 2.1 Sikkerhetsbeltekrok när stolen er vendt bakover

Fig. 2.2 Låsefunksjon när setet er vendt forover

Fig. 2.3 Beltedeksel foran

Fig. 2.4 Sokkel

Fig. 2.5 Bakdeksel

Fig. 2.6 Bruksanvisning

Fig. 2.7 Høydereguleringsknapp for selerbälteshöjdbutton

Fig. 3 Antigli-pute

Ryggjustering

Etter regulering, rykk barnesetet frem og tilbake for å sikre at det sitter godt fast til bilsetet.

Det er fire ryggvinkelinnstillinger, 1-4 (Fig. 5). Bare trykk på vinkeljusteringsknappen for å justere bilsetevinkelen (Fig. 4) – Trykk opp.

Pass på at du ikke klemmer fingrene när dette gjøres.

Høydejustering av skulderseler

Hvis skulderhøyden justeres feil, kan barnet kastes ut av barnesetet ved sammenstøt.

Pass på at skulderhøyden ikke er for høy eller for lav før dette barnesetet installeres.

1 Åpne bakdekslet på seteryggen (Fig. 7).

2 Skyv glidespaken opp eller ned ved å trykke på selehøydejusteringsknappen (Fig. 8). Det er fire justeringsnivåer.

3 Juster skulderselen til riktig høyde etter høydejustering av innsettingspunktet (Fig. 10).
4 Skulderselen MÅ ligge over barnets skuldre i henhold til høyden (Fig. 9).
Skulderselens posisjon MÅ være like over barnets skuldre.

Installasjon av barnesetet

Vær oppmerksom på at denne stillingen må KUN brukes for barn som veier mindre enn 13 kg (ca. 1 år gammel og yngre) (Fig. 11).
IKKE installer på bilseter med kollisjonspute (Fig. 12).
Vi anbefaler på det sterkeste at barnesetet installeres i baksetet på bilen.
Vær oppmerksom på at du MÅ justere barnesetet i største vinkel, vinkel 5, när det er vendt bakover (se side 113 for informasjon om justering).
Både toppstangen og innvendig pute MÅ installeres når setet er vendt bakover.

1 Fest de innvendige putene til setet (inkludert hodepute, setepute og beskyttende sele mellom beina).

- Innerputen er konstruert for å gi ekstra beskyttelse og komfort for spedbarn på under seks måneder.

- Spedbarn under seks måneder må bruke innerputene i dette bilsetet (Fig. 13).

- Den innvendige puten kan fjernes for å vaskes.

Fig. 13.1 Beskyttende sele mellom beina

Fig. 13.2 Hodepute

Pass på at du kan regulere skulderselen i riktig høyde ved bruk av de innvendige putene (se side 113 for informasjon om justering).

2 Bruk av toppstang (Fig. 14).
• Vær oppmerksom på at innsettingen er retningsbestemt.
- Ikke bruk toppstangen til å løfte setet med.
3 Spenn fast bilbeltet rundt barnesetet (Fig. 15).
4 Montere bilbelter (Fig. 16).

I. Fest magebeltet til de to setebeltekrokene som vender bakover, og som sitter nederst foran på barnesetet.
II. Trekk i det diagonale beltet til egnet lengde for å komme til bak setet. Fest deretter det diagonale beltet til setebeltekrokene vendt bakover som sitter øverst på baksiden av setet.

Fig. 16.1 Diagonalt belte

Fig. 16.2 Magebelte

• Feste setebeltet til krokene (Fig. 17).
5 Trykk barnesetet ned og mot bilsetet. Trekk samtidig i setebeltene, slik at barnesetet er godt festet (Fig. 18).
6 Sjekk om barnesetet er godt festet etter at installasjonene nevnt ovenfor er utført (sjekk ved å rykke i setet).
Pass på at både magebeltet og det diagonale beltet ikke er vridd eller foldet, og ikke vil forhindre at bilens sikkerhetsbelte fungerer som det skal (Fig. 19).

Installasjon av barnesetet

(Vendt forever, for barn mellom 9-18 kg)

Vær oppmerksom på at denne stillingen KUN må brukes til barn som veier mellom 9-18 kg (ca. 1-4 år).
Vi anbefaler på det sterkeste at barnesetet installeres i baksetet på bilen (Fig. 20).

1 Trekk bilens sikkerhetsbelte ut til riktig lengde og følg punktene nedenfor for å feste barnesetet.

I. Trekk bilens sikkerhetsbelte gjennom det ene beltedekslet (Fig. 21).
II. Åpne seteputedekslet og trekk gjennom bilens sikkerhetsbelte (Fig. 22).
III. Før bilens sikkerhetsbelte gjennom til det andre frontbeltedekslet (Fig. 23).

IV. Fest bilens sikkerhetsbelte til det høres et "klikk" (Fig. 24).

2 Skyv barnesetet ned mot bilsetet. Trekk samtidig sikkerhetsbeltet i retningen som vises på figuren nedenfor, slik at bilens sikkerhetsbelte er festet stramt og godt (Fig. 25) – Skyv ned.

3 Fest bilens diagonale belte med låsen (Fig. 26).

I. Løs ut låsen
II. Før sikkerhetsbeltet gjennom låsen og trekk stramt til.
III. Lås opp låsen.

4 Sjekk på nytt om barnesetet er godt sikret etter å ha utført ovennevnte. (Rykk barnesetet frem og tilbake).

Pass på at verken magebeltet eller det diagonale beltet ikke er vridd eller brettet og ikke vil forhindre at bilbeltet fungerer helt som det skal.
IKKE still toppstangen slik at den vender forover. (Fig. 27).

Sikring av barnet ditt i bilen

IKKE fjern de beskyttende skulderstroppene som er utviklet for å forhindre at barnet glir.

1 Trykk på den røde knappen for å utløse selespennen (Fig. 28).
2 Løsne på selen ved å trykke på selereguleringen og juster skulderstroppen til egnet lengde (Fig. 29) – Trykk.
3 Fest begge skulderstroppene sammen og fest i selespennen (Fig. 30).
4 Trekk i selereguleringen for å justere skulderstroppene til riktig lengde, så barnet sitter godt festet i barnesetet (Fig. 31) – Trekk.

Stell og vedlikehold

1 Seteputen kan tas ut. Bruk kaldt vann og vask for hånd og se vaskemerkingen festet til barnesetet for riktig vaskemetode. IKKE vask i vaskemaskin eller rensing.
2 Fjern skummet i de innvendige putene før vask.
3 Barnesetet må ikke brukes uten dekslet. Setedekslet skal ikke byttes ut med et annet enn det som anbefales av produsenten, da dekslet utgjør en integrert del av festemekanismen.
4 For å fjerne seteputen, utløs festeputene på begge sider av seteputen. Trekk seteputene bort fra setet.

5 For å sette seteputen på plass igjen

I. Dekk til foran på setet med seteputen.
II. Trekk seler og stropper ut gjennom åpningen på seteputen. Pass på at seteputen sitter riktig og stramt på setet (Fig. 32).
III. Trykk kanten av seteputen inn i plastdekslet bak på setet, og fest feste-putene for å feste seteputen (Fig. 33).

6 Installere de beskyttende skulderstroppene.

I. Åpne bakdekslet på seteryggen.
II. Sett inn den beskyttende skulderstroppen fra den ene siden til den andre, slik at tekstilen mellom dem føres gjennom seteryggen (Fig. 34).
IV. Installer skulderselen til den beskyttende skulderstroppen (Fig. 35).

Tilleggsinformasjon

1 Pass på at barnesetet er godt festet i bilen når det ikke er i bruk, da det kan kastes omkring i bilen og treffe passasjerer ved skarp sving, bråstopp eller sammenstøt.
2 IKKE foreta noen endring på barnesetets konstruksjon eller sikkerhetsbeltesystem. For barnets sikkerhet, må barnesetet sjekkes eller byttes ut straks etter belastning av noe slag.
3 Vi anbefaler på det sterkeste at all bagasje eller andre gjenstander festes godt til bilen, da de kan føre til skade ved et eventuelt sammenstøt.
4 Ifølge statistikken, er barnet tryggere når han/hun er godt festet mot kjøreretningen enn med kjøreretningen. Derfor anbefaler vi at barnesetet installeres i baksetet på bilen.
5 Barnesetet kan bli meget varmt etter lengre tid i solen. Barnet kan brenne seg hvis huden kommer i kontakt med stolen när den er varm. Sjekk alltid overflaten av metall- eller plastdeler för barnet plasseres i setet.

Merknad

1 Dette er en "Universal" barnestol. Den er godkjent i henhold til europeisk forskrift nr. 44, 04-serien av endringer og kinesisk nasjonal standard 11497 til generell bruk i kjøretøyer og vil passe til de fleste bilseter, dog ikke alle.

ECE.R44/04

UNIVERSAL

0-18kg

04443639

2 For å sikre at dette produktet installeres riktig, se bilprodusentens eierhåndbok for å sjekke om dette barnesetet for denne aldersgruppen egner seg for installasjon i bilen.
3 Dette barnesikringssystemet er klassifisert som "Universal" i henhold til de siste betingelser som er strengere enn de som er anvendt på tidligere modeller som ikke er påført denne merknaden.
4 Hvis du er i tvil, ta kontakt med produsenten av barnesetet eller forhandle- ren.

Patent nummer:

TW219261 TW218572 USD487640 JP121028 US6820939

EP000041686-0001 ZL03343147.7 ZL03343146.9
