MANUAL DE UTILIZADOR MUZ-DM25VA MITSUBISHI

MANUAL DE INSTALAÇÃO PARA O INSTALADOR Para segurança e utilização correctas, leia atentamente este manual de instalação antes de instalar a unidade de ar condicionado.

Precauções de Segurança Diagrama de instalação e peças Localização da instalação Instalação da unidade exterior Instalação da tubagem do refrigerante

Trabalho de tubagem de drenagem 108 Trabalho de electricidade 108 Ensaio 112 Funções especiais 113

1. Precauções de Segurança s Antes de instalar a unidade, leia atentamente as “Precauções de segurança”. s Reporte-se ou peça autorização à autoridade responsável pelo fornecimento antes de proceder à ligação do sistema. s Equipamento em conformidade com a norma IEC/EN 61000-3-12 Aviso: Descreve as precauções a observar para evitar riscos de ferimentos ou morte ao utilizador. Cuidado: Descreve os cuidados a ter para não danificar a unidade.

Aviso: • A unidade não deve ser instalada pelo utilizador. Peça a um concessionário ou electricista qualificado que a instale. Se a unidade não for instalada correctamente, podem ocorrer fugas de água, choques eléctricos ou incêndios. • Para proceder à instalação, siga as instruções do Manual de Instruções e utilize ferramentas e componentes da tubagem especificamente concebidos para utilização com o refrigerante R410A. O refrigerante R410A no sistema HFC é comprimido 1,6 vezes mais do que a pressão dos refrigerantes comuns. Se forem utilizados componentes da tubagem que não tenham sido concebidos especificamente para o refrigerante R410A ou se a unidade não tiver sido instalada correctamente, a tubagem pode rebentar e provocar danos ou ferimentos. Para além disso, podem ainda ocorrer fugas de água, choques eléctricos ou incêndios. • A unidade deve ser instalada de acordo com as instruções, para minimizar o risco de danos sofridos devido a tremores de terra ou ventos fortes. Uma unidade instalada incorrectamente pode cair e provocar danos ou ferimentos. • A unidade deve ser instalada com segurança numa estrutura que suporte o seu peso. Se a unidade for montada numa estrutura instável, poderá cair e provocar danos ou ferimentos. • Se o aparelho de ar condicionado for instalado num compartimento pequeno, deverão ser tiradas medidas por forma a evitar que a concentração do refrigerante exceda o limite de segurança, mesmo que ocorram fugas de refrigerante. Consulte um concessionário relativamente às medidas a adoptar no sentido de evitar que a concentração permitida seja excedida. Em caso de fuga de refrigerante e de ultrapassagem do limite de concentração, poderá haver potenciais perigos devido à falta de oxigénio no compartimento. • Ventile o compartimento em caso de fuga de refrigerante durante o funcionamento. Se o refrigerante entrar em contacto com fogo, serão libertados gases tóxicos. • Todos os trabalhos de electricidade devem ser levados a cabo por um electricista qualificado e em conformidade com a regulamentação local e as instruções fornecidas neste manual. As unidades devem ser alimentadas através de cabos de alimentação dedicados e deve utilizar-se a voltagem correcta e os disjuntores adequados. Caso sejam usados cabos de alimentação com capacidade insuficiente ou haja trabalhos de electricidade mal efectuados, tal poderá originar choques eléctricos ou incêndios.

Após ter concluído a instalação, explique as “Precauções de Segurança”, a utilização e a manutenção da unidade ao cliente, de acordo com as informações do Manual de Funcionamento, e efectue um ensaio para verificar se a unidade está a funcionar correctamente. O Manual de Instalação e o Manual de Funcionamento devem ser fornecidos ao utilizador, para que este os guarde. Os referidos manuais deverão ser fornecidos a utilizadores futuros. : Indica uma peça a ligar à terra. Aviso: Leia atentamente os rótulos afixados na unidade principal.

• Assegure-se de que liga os cabos de alimentação e os fios de ligação das unidades interiores, das unidades exteriores e das caixas de derivação directamente às unidades (sem ligações intermediárias). As ligações intermediárias podem originar erros de comunicação se entrar água nos cabos ou fios e causar um isolamento insuficiente da ligação à terra ou um mau contacto eléctrico no ponto da ligação intermediária. (Se for necessária uma ligação intermediária, assegure-se de que toma medidas para evitar que entre água para os cabos e fios.) • Utilize fósforo de cobre C1220, para tubagens de cobre ou de liga de cobre sem juntas, para ligar a tubagem do refrigerante. Se a tubagem não for ligada correctamente, a unidade não será devidamente ligada à terra, o que poderá provocar choques eléctricos. • Utilize apenas os cabos eléctricos indicados. As ligações devem ser efectuadas de modo seguro e sem tensão nos terminais. Se os cabos forem ligados ou instalados incorrectamente, poderá ocorrer sobreaquecimento ou incêndio. • O painel da tampa do bloco terminal da unidade externa deve estar bem fixo. Se o painel da tampa for montado incorrectamente e entrar poeira e humidade na unidade, podem ocorrer choques eléctricos ou incêndio. • Ao instalar ou mudar o aparelho de ar condicionado de sítio, utilize apenas o refrigerante especificado (R410A) para carregar as linhas de refrigerante. Não o misture com qualquer outro refrigerante e assegure-se de que não fica ar nas linhas. O ar que fica preso nas linhas poderá causar um aumento de pressão, originando uma ruptura ou outros acidentes. • Utilize só acessórios autorizados pela Mitsubishi Electric e peça ao seu distribuidor ou a uma empresa autorizada que os instale. Se os acessórios não forem correctamente instalados, podem ocorrer fugas de água, choques eléctricos ou incêndios. • Não modifique a unidade. Consulte um distribuidor caso seja necessário proceder a reparações. Se as modificações ou reparações não forem devidamente efectuadas, podem ocorrer fugas de água, choques eléctricos ou incêndios. • O utilizador nunca deve tentar reparar a unidade ou transferi-la para outro local. Se a unidade for instalada incorrectamente, podem ocorrer fugas de água, choques eléctricos ou incêndios. Se o aparelho de ar condicionado tiver que ser reparado ou transferido para outro local, peça a um distribuidor ou electricista qualificado que efectue essa tarefa. • Depois de a instalação estar concluída, verifique se não existem fugas de refrigerante. Se ocorrer uma fuga de refrigerante no compartimento e entrar em contacto com uma chama proveniente de outro dispositivo, serão libertados gases tóxicos.

1.1. Antes da instalação Cuidado: • Não utilize a unidade num ambiente invulgar. Se o aparelho de ar condicionado for instalado em áreas expostas a vapor, óleo volátil (incluindo óleo de máquinas) ou a gás sulfúrico, áreas expostas a uma grande concentração de sal, tal como à beira-mar, ou áreas onde a unidade possa ser coberta por neve, o rendimento poderá ser significativamente reduzido e as peças internas podem ser danificadas. • Não instale a unidade onde possam ocorrer fugas, produção, fluxo ou acumulação de gases combustíveis. Em caso de acumulação de gás combustível em torno da unidade, podem ocorrer incêndios ou explosões.

• A unidade exterior produz condensação durante a operação de aquecimento. Assegure-se de que existe drenagem suficiente em torno da unidade exterior caso a referida condensação possa causar danos. • Ao instalar a unidade num hospital ou gabinete de comunicações, não estranhe se se verificar ruído e interferência eléctrica. Inversores, electrodomésticos, equipamento médico de alta frequência e equipamento de comunicação por rádio podem provocar mau funcionamento ou avaria do aparelho de ar condicionado. O ar condicionado também pode afectar equipamento médico, perturbando a prestação dos serviços médicos, e equipamento de comunicações, comprometendo a qualidade da imagem de ecrãs.

1.2. Antes da instalação (transferência) Cuidado: • Tenha muito cuidado ao transportar as unidades. São precisas duas ou mais pessoas para transportar a unidade, uma vez que esta pesa 20 Kg ou mais. Não agarre nas bandas da embalagem. Use luvas de protecção para retirar a unidade da embalagem e para a transportar, pois pode ferir as mãos nas palhetas e noutras peças. • Assegure-se de que elimina com segurança os materiais de embalagem. Materiais de embalagem tais como pregos e outras peças em metal ou madeira podem provocar cortes ou outros ferimentos.

• A base e os acessórios da unidade exterior devem ser verificados periodicamente, a fim de detectar possíveis folgas, fendas ou outros danos. Se tais danos não forem corrigidos, a unidade poderá cair e provocar acidentes ou ferimentos. • Não limpe o aparelho de ar condicionado com água. Poderá provocar choques eléctricos. • Aperte bem todas as porcas afuniladas, utilizando uma chave dinamómetro. Se as porcas forem demasiadamente apertadas, podem quebrar passado algum tempo e originar uma fuga de refrigerante.

1. Precauções de Segurança 1.3. Antes do trabalho de electricidade Cuidado: • Assegure-se de que instala disjuntores. Se não forem instalados disjuntores, podem ocorrer choques eléctricos. IMPORTANTE Certifique-se de que o disjuntor de corrente de fuga é compatível com harmónicos mais altos. Utilize sempre um disjuntor de corrente de fuga que seja compatível com harmónicos mais altos, uma vez que esta unidade está equipada com um inversor. A utilização de um disjuntor inadequado pode provocar o mau funcionamento do inversor.

• Ao instalar as linhas de alimentação, não aplique tensão nos cabos. Se existir mau contacto nas ligações, os cabos podem rebentar ou partir, originando sobreaquecimento ou incêndio. • Assegure-se de que liga a unidade à terra. Não ligue o fio terra a canos de gás ou de água, pára-raios ou linhas telefónicas de ligação à terra. Se a unidade não for devidamente ligada à terra, poderão ocorrer choques eléctricos. • Utilize disjuntores (interruptor de falha de ligação à terra, interruptor de isolamento (fusível +B) e disjuntor com protecção moldada) com a capacidade especificada. Se a capacidade do disjuntor for superior à capacidade especificada, podem ocorrer avarias ou incêndios.

• Para as linhas de alta tensão, utilize cabos normalizados de capacidade suficiente. De outro modo, poderá ocorrer um curto-circuito, sobreaquecimento ou incêndio.

1.4. Antes de iniciar o ensaio Cuidado: • Ligue o interruptor principal de corrente mais de doze horas antes de dar início ao funcionamento. Se o funcionamento tiver início imediatamente depois de ligar o interruptor principal, tal poderá danificar seriamente as peças internas. Mantenha o interruptor ligado durante a estação operacional. • Antes de o funcionamento ter início, verifique se todos os painéis e outras peças de protecção foram correctamente instalados. Peças rotativas, quentes ou de alta tensão podem causar ferimentos.

• Não toque em nenhum interruptor com as mão molhadas. Poderá provocar choques eléctricos. • Quando o aparelho de arcondicionado estiver a funcionar, não toque nos tubos do refrigerante sem qualquer protecção nas mãos. Os tubos do refrigerante podem estar quentes ou frios, dependendo do estado do refrigerante em circulação. Se tocar nos tubos, poderá sofrer queimaduras. • Após interromper o funcionamento, espere pelo menos cinco minutos antes de desligar o interruptor principal. De outro modo, poderá originar fugas de água ou avarias.

1.5. Utilização de aparelhos de ar condicionado refrigerantes R410A Cuidado: • Utilize fósforo de cobre C1220, para tubagens de cobre ou de liga de cobre sem juntas, para ligar a tubagem do refrigerante. Certifique-se de que o interior da tubagem está limpo e não contém substâncias tóxicas, tais como compostos de enxofre, oxidantes, sujidade ou poeira. Utilize tubos com a espessura indicada. (Consulte a página 104) Considere as indicações que se seguem se reutilizar tubos que transportavam refrigerante R22. - Substitua as porcas afuniladas existentes e afunile as secções apertadas novamente. - Não utilize tubos finos. (Consulte a página 104) • Mantenha os tubos a utilizar na instalação protegidos e ambas as extremidades tapadas até ao momento de serem soldadas. (Deixe as juntas curvas, etc., na embalagem.) Se entrar poeira, sujidade ou humidade nas linhas do refrigerante, poderá ocorrer deterioração do óleo ou avaria do compressor. • Utilize óleo de éster, de éter ou de alquilbenzeno (pequenas quantidades) como óleo de refrigeração para revestir as secções afuniladas. Se se misturar óleo mineral com o óleo de refrigeração, pode ocorrer uma deterioração do óleo. • Utilize unicamente refrigerante R410A. Se utilizar outro refrigerante, o cloro provocará a deterioração do óleo.

• Utilize as ferramentas que se seguem, especificamente concebidas para serem utilizadas com o refrigerante R410A. As ferramentas que se seguem são necessárias para a utilização do refrigerante R410A. Contacte o seu distribuidor caso tenha alguma questão a colocar. Ferramentas (para R410A) Colector do manómetro Instrumento de afunilamento Tubo flexível de carga Manómetro de ajuste de tamanho Detector de fugas de gás Adaptador da bomba de vácuo Escala electrónica de abastecimento de refrigerante Chave dinamómetro • Assegure-se de que utiliza as ferramentas correctas. Se entrar poeira, sujidade ou humidade nas linhas do refrigerante, poderá ocorrer deterioração do óleo de refrigeração. • Não utilize uma botija de abastecimento. Se utilizar uma botija de abastecimento, a composição do refrigerante será alterada e o grau de eficiência será inferior.

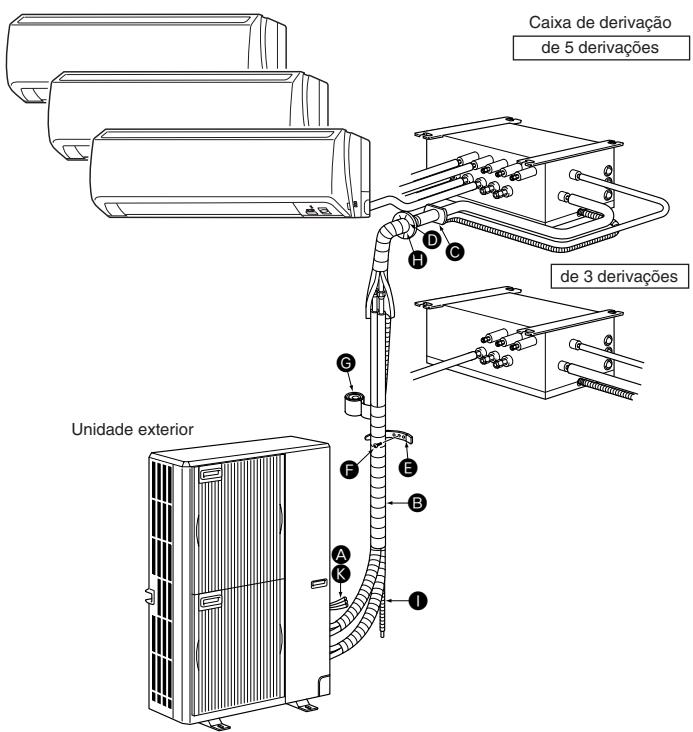

2. Diagrama de instalação e peças 2.1. Antes da instalação (Fig. 2-1) Caixa de derivação de 5 derivações

Este manual de instalação aplica-se apenas à unidade exterior. Para instalar as unidades interiores e a caixa de derivação, consulte o manual de instalação fornecido com cada unidade. Quaisquer alterações estruturais necessárias para a instalação devem estar em conformidade com os requisitos da legislação local de construção. Este diagrama pretende mostrar a configuração dos acessórios. Para a instalação propriamente dita, a unidade exterior deve ser rodada 180°. As unidades devem ser instaladas por pessoal autorizado e em conformidade com os requisitos da legislação local.

D H C de 3 derivações

Nota: As dimensões indicadas junto às setas apresentadas nas figuras deste manual são necessárias para garantir o desempenho do aparelho de ar condicionado. Instale a unidade num local o mais amplo possível, para permitir uma posterior manutenção ou reparação.

F E B A K I Fig. 2-1

Peças a serem adquiridas localmente Fio de ligação da caixa de derivação/unidade exterior A (3 núcleos; consulte 7.3. Procedimento de ligação da unidade exterior) B Tubo de extensão C Manga do orifício de parede D Tampa do orifício de parede Banda de fixação do tubo E (a quantidade depende do comprimento do tubo.) Parafuso de fixação para E 4 × 20 mm F (a quantidade depende do comprimento do tubo.) G Fita de tubo H Pasta I Mangueira de drenagem (tubo de PVC rígido VP16) J Óleo refrigerante Cabo de alimentação (2 núcleos; consulte 7.3. ProceK dimento de ligação da unidade exterior)

1 1 1 1 2a7 2a7 1 1 1 1 1

3. Localização da instalação 3.1. Tubo de refrigerante Consulte a secção 5.2. Comprimento do tubo e diferença de altura.

3.2. Selecção do local de instalação da unidade exterior • Evite locais sujeitos a luz solar directa ou outras fontes de calor. • Seleccione um local onde o ruído produzido pela unidade não incomode os vizinhos. • Seleccione um local que permita um acesso fácil dos cabos e tubos à fonte de alimentação e unidade interior. • Evite locais onde possam ocorrer fugas, produção, fluxo ou acumulação de gases combustíveis. • Lembre-se que poderá ocorrer gotejamento de água durante o funcionamento. • Seleccione um local capaz de sustentar o peso e a vibração da unidade. • Evite locais onde a unidade possa ser coberta por neve. Em áreas em que costume nevar muito, devem tomar-se precauções especiais, tais como elevar o local de instalação ou instalar uma tampa no orifício de admissão de ar, no sentido de evitar que a neve impeça a admissão de ar ou caia directamente sobre o orifício de admissão de ar. Este facto poderá reduzir o fluxo de ar, causando uma avaria. • Evite locais expostos a óleo, vapor ou gás sulfúrico. • Utilize as pegas de transporte da unidade exterior para transportar a unidade. Se a unidade for transportada pegando por baixo, as mãos ou os dedos poderão ser trilhados.

Limitações à instalação das unidades interiores Deve ter em atenção que as unidades interiores que é possível ligar a esta unidade exterior são dos modelos que se seguem. • Pode ligar unidades interiores com os números de modelo 22, 25, 35, 50, 60, 71 e 80. Consulte a tabela abaixo para obter as combinações possíveis de unidades interiores, entre 2 e 8 divisões. Verificação Observe a tabela abaixo para determinar a capacidade nominal. O limite de quantidade da unidade exterior é de 2 a 8 unidades interiores. Para o passo seguinte, assegure-se de que a capacidade nominal total seleccionada se mantém entre 4,4 18,5 kW.

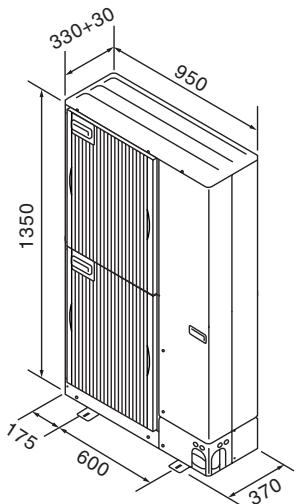

3.3. Dimensões globais (Unidade exterior) (Fig. 3-1)

Tipo de unidade interior Capacidade nominal (refrigeração) (kW)

As combinações em que a capacidade total das unidades interiores exceda a capacidade da unidade exterior (=14,0 kW) reduzirão a capacidade de refrigeração de cada unidade interior para um valor inferior ao da respectiva capacidade nominal de refrigeração. Assim sendo, se possível, a combinação das unidades interiores não deve ultrapassar a capacidade da unidade exterior (=14,0 kW).

3.4. Ventilação e espaço de manutenção 3.4.1. Instalação em locais sujeitos a ventos

Ao instalar a unidade exterior num telhado ou noutro local desprotegido do vento, situe a saída de ar da unidade de modo a que não esteja exposta directamente a ventos fortes. A entrada de vento na saída de ar poderá impedir o normal fluxo de ar e provocar avarias. Apresentam-se abaixo três exemplos de precauções que se podem tomar contra os ventos fortes. 1 Direccione a saída de ar para a parede mais próxima a uma distância de cerca de 50 cm. (Fig. 3-2) 2 Instale uma guia de ar opcional se a unidade estiver instalada num local sujeito a fortes ventos, como no caso de tufões, por exemplo, que possam entrar directamente na saída de ar. (Fig. 3-3)

3 Posicione a unidade de forma a que o ar seja libertado perpendicularmente à direcção do vento, se possível. (Fig. 3-4) B Direcção do vento

3. Localização da instalação 00

3.4.2. Quando instalar uma só unidade exterior

3.4.3. Quando instalar várias unidades exteriores

As dimensões mínimas são as seguintes, excepto para máx. (dimensões máximas), as quais também estão indicadas. Para cada caso consulte as figuras. 1 Obstáculos apenas na parte de trás (Fig. 3-5) 2 Obstáculos apenas na parte de trás e por cima (Fig. 3-6) 3 Obstáculos apenas na parte de trás e nos lados (Fig. 3-7) 4 Obstáculos apenas na parte da frente (Fig. 3-8)

Deixe uma distância de 10 mm ou mais entre as unidades. 1 Obstáculos apenas na parte de trás (Fig. 3-11) 2 Obstáculos apenas na parte de trás e por cima (Fig. 3-12)

∗ Quando se utiliza uma guia de saída de ar opcional, a folga deve ser de 500 mm ou mais.

5 Obstáculos apenas na parte da frente e de trás (Fig. 3-9) ∗ Quando se utiliza uma guia de saída de ar opcional, a folga deve ser de 500 mm ou mais.

6 Obstáculos apenas na parte de trás, nos lados e por cima (Fig. 3-10) • Não utilize as guias de saída opcionais para o fluxo de ar ascendente.

• Não devem ser instaladas mais de três unidades lado a lado. Para além disso, deve deixar distância entre elas, tal como se demonstra. • Não utilize as guias de saída opcionais para o fluxo de ar ascendente.

3 Obstáculos apenas na parte da frente (Fig. 3-13) ∗ Quando se utiliza uma guia de saída de ar opcional, a folga deve ser de 1000 mm ou mais.

4 Obstáculos apenas na parte da frente e de trás (Fig. 3-14) ∗ Quando se utiliza uma guia de saída de ar opcional, a folga deve ser de 1000 mm ou mais.

5 Disposição de uma unidade em paralelo (Fig. 3-15) ∗ Quando se utiliza uma guia de saída de ar opcional instalada para fluxo de ar ascendente, a folga é de 1000 mm ou mais.

6 Disposição de várias unidades em paralelo (Fig. 3-16) ∗ Quando se utiliza uma guia de saída de ar opcional instalada para fluxo de ar ascendente, a folga é de 1500 mm ou mais.

7 Disposição de unidades sobrepostas (Fig. 3-17) • Podem ser sobrepostas até duas unidades. • Não devem ser instaladas mais de duas unidades sobrepostas lado a lado. Para além disso, deve deixar distância entre elas, tal como se demonstra.

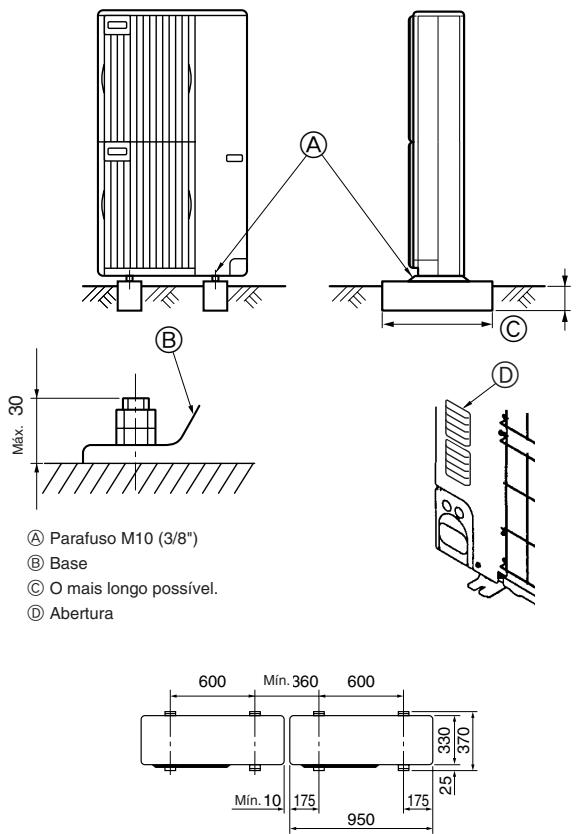

4. Instalação da unidade exterior (mm)

Parafuso da fundação Espessura do betão Comprimento do parafuso Capacidade de carga

A M10 (3/8") 120 mm 70 mm 320 kg

• Certifique-se de que o comprimento do parafuso da fundação esteja dentro de 30 mm da superfície inferior da base. • Fixe a base da unidade firmemente com quatro parafusos de fundação M10 em locais resistentes. Instalação da unidade exterior • Não tape a abertura. Se a abertura for tapada, o funcionamento será impedido, o que poderá provocar uma avaria. • Para além da base da unidade, utilize os furos de instalação na parte posterior da unidade para prender fios, etc., se for necessário para instalar a unidade. Utilize parafusos roscados (ø5 × 15 mm ou menos) e instale no local.

• Certifique-se de instalar a unidade numa superfície firme e nivelada para evitar estrépidos durante a operação. (Fig. 4-1) <Especificações de fundação>

Aviso: • A unidade deve ser instalada com segurança numa estrutura que suporte o seu peso. Se a unidade for montada numa estrutura instável, poderá cair e provocar danos ou ferimentos. • A unidade deve ser instalada de acordo com as instruções, para minimizar o risco de danos sofridos devido a tremores de terra ou ventos fortes. Uma unidade instalada incorrectamente pode cair e provocar danos ou ferimentos.

Parafuso M10 (3/8") Base O mais longo possível. Abertura

5. Instalação da tubagem do refrigerante A Unidade exterior B Caixa de derivação C Unidade interior

• Consulte a página 101, que contém outras precauções relativamente à utilização de aparelhos de ar condicionado com o refrigerante R410A. • Utilize óleo de éster, de éter ou de alquilbenzeno (pequenas quantidades) como óleo de refrigeração para revestir as secções afuniladas. • Utilize fósforo de cobre C1220, para tubagens de cobre ou de liga de cobre sem juntas, para ligar a tubagem do refrigerante. Utilize tubos de refrigerante com a espessura especificada na tabela. Certifique-se de que o interior da tubagem está limpo e não contém substâncias tóxicas, tais como compostos de enxofre, oxidantes, sujidade ou poeira.

5.1. Precauções para dispositivos que utilizam o refrigerante R410A Comprimento total da tubagem Comprimento da tubagem mais longa (L) Comprimento da tubagem entre a unidade exterior e as caixas de derivação Comprimento da tubagem mais longa após a caixa de derivação (l) Comprimento total da tubagem entre as caixas de derivação e as unidades interiores Na secção interior/exterior (H)*1

Na secção caixa de derivação/unidade interior (h1) Em cada unidade de derivação (h2) Em cada unidade interior (h3) Número de curvas

Aviso: Ao instalar ou mudar o aparelho de ar condicionado de sítio, utilize apenas o refrigerante especificado (R410A) para carregar as linhas de refrigerante. Não o misture com qualquer outro refrigerante e assegure-se de que não fica ar nas linhas. O ar que fica preso nas linhas poderá causar um aumento de pressão, originando uma ruptura ou outros acidentes. ø6,35, ø9,52, ø12,7 ø15,88

Espessura 0,8 mm Espessura 1,0 mm

• Não utilize tubos com uma espessura menor do que a indicada. b1+b2+a1+a2+a3+a4+a5+a6+a7+a8 ≤ 115 m b2+a8 ≤ 70 m (b2 ≤ 55 m, a8 ≤ 15m) b1+b2 ≤ 55 m a8 ≤ 15 m a1+a2+a3+a4+a5+a6+a7+a8 ≤ 60 m H ≤ 30 m (Caso a unidade exterior esteja a uma altura superior à da unidade interior.) H ≤ 20 m (Caso a unidade exterior esteja a uma altura inferior à da unidade interior.) h1 + h2 ≤ 15 m h2 ≤ 15 m h3 ≤ 12 m | b1+a1 |, | b1+a2 |, | b1+a3 |, | b1+a4 |, | b1+a5 |, | b2+a6 |, | b2+a7 |, | b2+a8 | ≤ 15

*1 A caixa de derivação deve ser colocada no nível entre a unidade exterior e as unidades interiores.

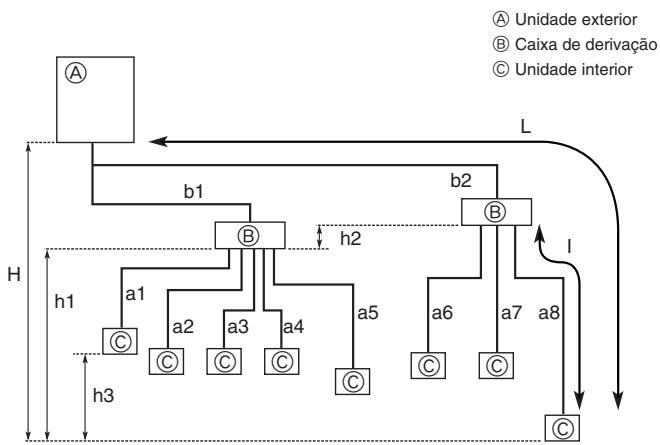

5.2. Comprimento do tubo e diferença de altura (Fig. 5-1) Ligações afuniladas • Esta unidade tem ligações afuniladas junto a cada unidade interior e caixa de derivação e nos lados da unidade exterior. • Remova a tampa da válvula da unidade exterior e ligue o tubo. • Os tubos do refrigerante são utilizados para ligar a caixa de derivação e a unidade exterior.

5. Instalação da tubagem do refrigerante 5.3. Adição de refrigerante • Se o comprimento total do tubo (b1+b2+a1+a2+a3+a4+a5+a6+a7+a8) não exceder os 40 m, não é necessário um abastecimento adicional para esta unidade. • Se o comprimento total do tubo exceder os 40 m, adicione refrigerante R410A à unidade de acordo com os comprimentos de tubo permitidos na tabela abaixo. * Quando a unidade estiver desligada, abasteça-a com o refrigerante adicional através da válvula de paragem de líquido depois das extensões do tubo e unidade interior terem sido aspiradas. Quando a unidade estiver a funcionar, adicione refrigerante na válvula de paragem de gás utilizando um carregador de segurança. Não adicione líquido refrigerante directamente na válvula de paragem. * Após abastecer a unidade com refrigerante, anote a quantidade de refrigerante adicionada na etiqueta da manutenção (colada à unidade). Consulte a secção “1.5. Utilização de aparelhos de ar condicionado refrigerantes R410A” para obter mais informações. Tabela 1 Comprimento total da tubagem (b1+b2+a1+a2+a3+a4+a5+a6+a7+a8) Quantidade de refrigerante adicional

Se ligar uma unidade interior com tubos de líquido ø9,52 (número de modelo 71 ou superior para as Séries M e S e o número de modelo 60 ou superior para a Série P), a quantidade de refrigerante adicional na Tabela 1 tem de ser corrigida (acrescente o seguinte valor ∆R ao valor fornecido na Tabela 1). Correcção da quantidade de refrigerante adicional ∆R=0,01 [kg/m] × comprimento total [m] do tubo de derivação (tubo de líquido) ø9,52 Exemplo) b1=20 m, b2=25 m Unidade interior A Unidade interior B Unidade interior C Unidade interior D

ø9,52 Tubo de líquido ø6,35 Tubo de líquido ø6,35 Tubo de líquido ø9,52 Tubo de líquido

a1=12 m a2=11 m a6=14 m a7=13 m

Comprimento total da tubagem: b1+b2+a1+a2+a6+a7=95 m → De acordo com a Tabela 1, a quantidade de refrigerante adicional é 3,2 kg. Dado que as unidades interiores estão ligadas com tubos de líquido ø9,52 (unidades interiores A e D neste exemplo), é necessário corrigir a quantidade de refrigerante adicional.

Correcção da quantidade de refrigerante adicional ∆R=0,01 [kg/m] × comprimento total (a1+a7) do tubo de derivação (tubo de líquido) ø9,52 =0,01 × (12+13 m) =0,25 kg Assim, a quantidade de refrigerante adicional é 3,2 kg + 0,25 kg = 3,45 kg.

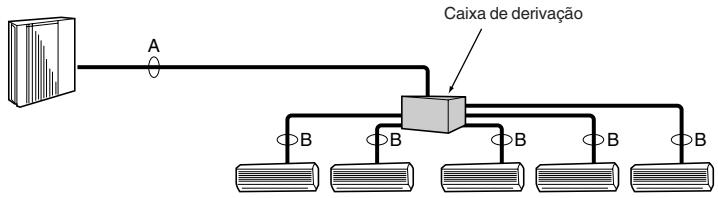

■ No caso de utilizar 1 caixa de derivação

5.4. Selecção do tamanho do tubo (Fig. 5-2)

Utilização de ligação de afunilamento. (Sem soldadura)

A Caixa de derivação

A B B B B A B B B B Caixa de derivação #2

(1)Tamanho da válvula para a unidade exterior ø9,52 mm ø15,88 mm

(2)Tamanho da válvula para a caixa de derivação Å UNIDADE ı UNIDADE Ç UNIDADE Î UNIDADE

‰ UNIDADE Tubo de líquido Tubo de gás Tubo de líquido Tubo de gás Tubo de líquido Tubo de gás Tubo de líquido Tubo de gás Tubo de líquido Tubo de gás

ø6,35 mm ø9,52 mm ø6,35 mm ø9,52 mm ø6,35 mm ø9,52 mm ø6,35 mm ø9,52 mm ø6,35 mm ø12,7 mm

* de 3 derivações: apenas unidades Å, ı, Ç

Preparação da tubagem 1 A tabela abaixo apresenta as especificações de tubos comercialmente disponíveis. Diâmetro externo Espessura do isolamento Material de isolamento mm mm 6,35 8 Plástico espumoso 9,52 8 antitérmico com 0,045 de 12,7 8 densidade 15,88 8 2 Assegure-se de que os 2 tubos do refrigerante estão isolados, para evitar condensação. 3 O raio de curvatura do tubo do refrigerante deve ser de 100 mm ou mais.

Uniões com diâmetros diferentes (peças opcionais) (Fig. 5-3)

Tubo com 2 derivações (união) : peças opcionais.

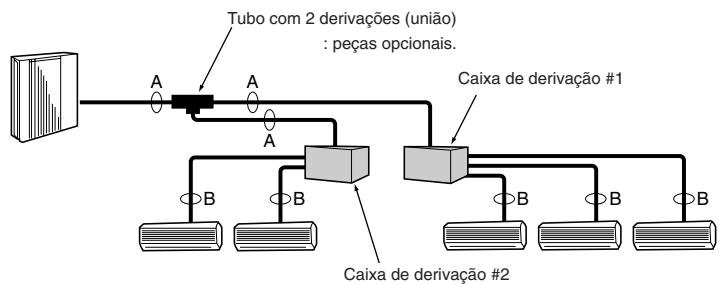

■ No caso de utilizar 2 caixas de derivação

B O tamanho da ligação de tubagens varia consoante o tipo e a capacidade das unidades interiores. Utilize ligações de tubagens com o mesmo tamanho para a caixa de derivação e para a unidade interior. Se o tamanho das ligações de tubagens da caixa de derivação e da unidade interior não for igual, utilize uniões opcionais com diâmetros diferentes (deformadas) para o lado da caixa de derivação. (Ligue a união deformada directamente ao lado da caixa de derivação.)

Cuidado: Assegure-se de que utiliza um isolamento com a espessura indicada. Uma espessura excessiva poderá provocar a incorrecta instalação da unidade interior e da caixa de derivação e uma espessura insuficiente poderá provocar queda de gotas de água. Tubo com 2 derivações (união) : Peças opcionais (Consoante o método de ligação, pode optar pelo que preferir.) Nome do modelo

MSDD-50AR-E MSDD-50BR-E Método de ligação afunilamento soldadura

■ Procedimento de instalação [tubo com duas derivações (união)] Consulte os manuais de instalação da MSDD-50AR-E e MSDD-50BR-E.

Fórmula de conversão 1/4 F ø6,35 3/8 F ø9,52 1/2 F ø12,7 5/8 F ø15,88 3/4 F ø19,05

5. Instalação da tubagem do refrigerante Recolha do refrigerante em caso de deslocação das unidades interior e exterior (bomba em baixo) 1 Ligue uma válvula do colector do manómetro (manómetro incluído) à porta de manutenção junto à válvula de retenção de gás da unidade exterior, de forma a que se possa medir a pressão do refrigerante. 2 Ligue a alimentação (disjuntor). 3 Feche a válvula de retenção de líquido e, de seguida, efectue um teste de funcionamento da função de refrigeração (SW4-1: ON e SW4-2: OFF). * Certifique-se de que espera pelo menos 3 minutos depois de ligar a fonte de alimentação antes de definir SW4-1 e SW4-2. Se os interruptores DIP forem definidos antes de decorridos os 3 minutos, o teste de funcionamento poderá não ser iniciado. 4 Feche totalmente a válvula de retenção de gás quando o valor da pressão no manómetro descer para 0,05 - 0,00 MPa* (cerca de 0,5 - 0,0 kgf/cm2). * Se tiver sido adicionado demasiado refrigerante ao sistema de ar condicionado, a pressão pode não descer para 0,5 kgf/cm2. Caso tal aconteça, utilize um dispositivo de recolha de refrigerante para recolher todo o refrigerante existente no sistema e, de seguida, recarregue o sistema com a quantidade correcta de refrigerante, após ter deslocado as unidades interior e exterior. 5 Interrompa o funcionamento do ar condicionado (SW4-1: OFF e SW4-2: OFF). 6 Desligue a alimentação (disjuntor).

5.5. Tubos de ligação (Fig. 5-4) • Se forem utilizados tubos de cobre comercialmente disponíveis, limpe os tubos de líquido e de gás com materiais de isolação comercialmente disponíveis (resistentes ao calor de 100 °C ou mais, com uma espessura de 12 mm ou mais). • As peças internas do tubo de drenagem devem ser limpas com materiais de isolação de espuma de polietileno (gravidade específica de 0,03 de espessura de 9 mm ou mais). • Aplique uma fina camada de óleo refrigerante ao tubo e à superfície de costura da junta antes de apertar a porca do tubo. A • Aperte os tubos de ligação com duas chaves. B • Depois de feitas as ligações, utilize um detector de fugas ou água de sabão para se certificar de que não há fugas de gás. • Aplique óleo de máquina refrigerante em toda a superfície de encaixe de afunilamento. C • Use as porcas afuniladas da seguinte maneira. D

,4~ R0 ,8 A Dimensões do corte de afunilamento B Binário de aperto da porca afunilada

■Tamanho do tubo (Unidade exterior-Caixa de derivação) Tamanho do tubo Líquido (ømm) Gás

O alinhamento de uma unidade interior de ligação varia consoante o distrito/área/país. ■Tamanho do tubo (Caixa de derivação-Unidade interior) * Caso da unidade

interior da série M ou série S D Fig. 5-4

A (Fig. 5-4) Tubo de cobre O.D. (mm) ø6,35 ø9,52 ø12,7 ø15,88

Tipo de uni(kW) 22 dade interior Tamanho do tubo Líquido ø6,35 (ømm) Gás ø9,52

* Quando utilizar a unidade interior tipo 60 da série MEXZ, utilize a porca afunilada do acessório da unidade interior para ligação do lado do gás à unidade interior. Não utilize a porca afunilada (lado do gás) fixa à unidade interior. Caso se utilize a porca afunilada, poderá verificar-se uma fuga de gás ou até mesmo a remoção do tubo. ■Tamanho do tubo (Caixa de derivação-Unidade interior) * Caso da unidade interior da série P Tipo de uni(kW) dade interior Tamanho do tubo Líquido (ømm) Gás

Quando utilizar unidades interiores do tipo 35, 50 da série P, utilize a porca afunilada fixa à unidade interior. Não utilize a porca afunilada (no acessório da unidade interior). Caso seja utilizada, poderá ocorrer uma fuga de gás ou até mesmo remoção do tubo. • Ao dobrar os tubos, tenha cuidado para não os partir. Níveis de curvatura de 100 mm a 150 mm são suficientes. • Assegure-se de que os tubos não entram em contacto com o compressor. Tal pode provocar ruído ou vibrações. 1 Os tubos devem ser ligados começando pela unidade interior. As porcas de afunilamento devem ser apertadas utilizando uma chave dinamómetro. 2 Afunile os tubos de líquido e os tubos de gás e aplique uma camada fina de óleo de refrigeração (aplicado no local). • Quando utilizar um isolante de tubos normal, consulte a Tabela 2 relativamente ao afunilamento de tubos de refrigerante R410A. O manómetro de ajuste de tamanho pode ser utilizado para confirmar as medidas A. Tabela 2 (Fig. 5-5) Tubo de cobre O.D. (mm) ø6,35 ø9,52 ø12,7 ø15,88

A (mm) Ferramenta de afunilamento para R410A Ferramenta de afunilamento para R22·R407C Tipo de alavanca 0 - 0,5 1,0 - 1,5 0 - 0,5 1,0 - 1,5 0 - 0,5 1,0 - 1,5 0 - 0,5 1,0 - 1,5

5. Instalação da tubagem do refrigerante 5.6. Tubagem de refrigerante (Fig. 5-6) Remova o painel de manutenção D (três parafusos), a tampa da tubagem frontal A (dois parafusos) e a tampa da tubagem traseira B (dois parafusos). Os tubos de refrigerante são revestidos de forma segura • Os tubos podem ser revestidos de forma segura até um diâmetro de ø90 antes ou depois de efectuar a ligação dos tubos. Corte o recorte na tampa do tubo, seguindo a ranhura, e revista os tubos. Intervalo de entrada do tubo • Utilize pasta ou vedante para vedar a entrada do tubo em torno dos tubos, para que não existam intervalos. (Se os intervalos não forem eliminados, pode verificar-se a emissão de ruído ou a entrada de poeira na unidade, provocando avarias.)

5.7. Precaução na ligação das tubagens/funcionamento da válvula

• A ligação das tubagens e o funcionamento da válvula devem ser efectuados com precisão, seguindo a figura abaixo. • Aplique vedante ao longo do isolador, cobrindo as uniões do tubo de refrigerante, para evitar que entre água na cobertura do isolador. • Após a descarga e abastecimento de refrigerante, assegure-se de que a haste está totalmente aberta. Se funcionar com a válvula fechada, o lado de alta ou baixa pressão do circuito do refrigerante será sujeito a uma pressão anormal, danificando o compressor. • Determine a quantidade de refrigerante adicional (consulte a secção “5.3. Adição de refrigerante”) e abasteça o refrigerante adicional através da porta de manutenção, após concluir os trabalhos de ligação das tubagens. • Após concluir o trabalho, aperte bem a porta de manutenção (12 - 15 N·m) e a tampa (20 - 25 N·m), para evitar fugas de gás. * 1 N·m 10 kgf·cm

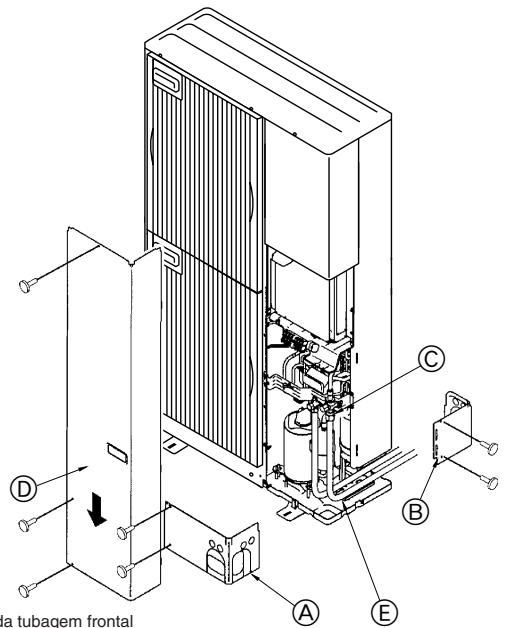

B A Tampa da tubagem frontal Tampa da tubagem Válvula de paragem Painel de serviço Raio da banda: 100 mm - 150 mm

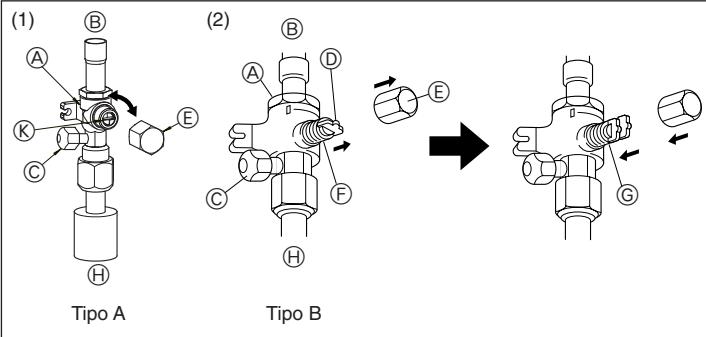

A Método para abertura completa da válvula de paragem O método de abertura da válvula de retenção varia consoante o modelo de unidade exterior. Utilize o método adequado para abrir as válvulas de retenção. (1) Tipo A (Fig. 5-7) 1 Retire a tampa e, utilizando uma chave de fendas chata, rode a válvula 90 graus para a esquerda para a abrir completamente. 2 Certifique-se de que as válvulas estão completamente abertas, em seguida, volte a colocar a tampa na sua posição original e aperte-a.

(2) Tipo B (Fig. 5-7) 1 Remova a cápsula, puxe a alavanca na sua direcção e gire 1/4 de volta no sentido contrário aos ponteiros do relógio para abrir. 2 Certifique-se de que a válvula de paragem esteja completamente aberta, empurre a alavanca e gire a cápsula de volta à sua posição original.

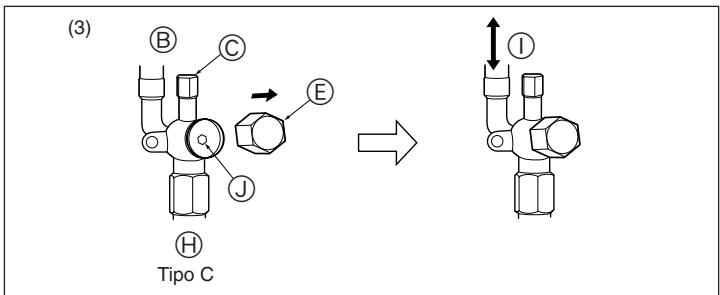

(3) Tipo C (Fig. 5-8) 1 Retire a tampa e rode a válvula para a esquerda o máximo que puder com uma chave sextavada de 4 mm. Pare de rodar quando esta alcançar o batente. 2 Certifique-se de que a válvula de paragem esteja completamente aberta e gire a cápsula de volta à sua posição original.

B I C A B C D E F E J Válvula Lado da unidade Porta de manutenção Haste Tampa Completamente fechada

G Completamente aberta H (Instalação num lado) Lado da tubagem de refrigerante I Direcção do fluxo de refrigerante J Orifício para a chave K Secção de operação

5.8. Teste de vedação ao ar e descarga

E F G H I B A LO C Fig. 5-9

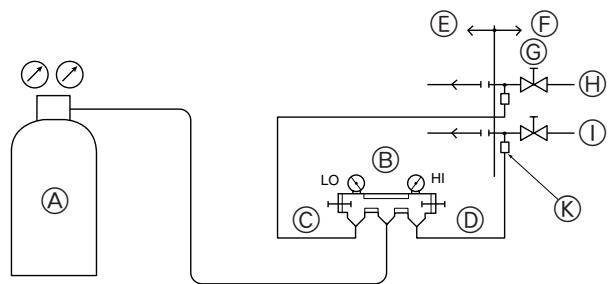

1 Teste de vedação ao ar (Fig. 5-9) O teste de vedação ao ar deve ser realizado pressurizando gás nitrogénio. Consulte a figura abaixo para obter informações sobre o método de teste. (1) Ligue a ferramenta de teste. Realize um teste com a válvula de paragem fechada. Assegure-se ainda de que pressuriza tanto o tubo de líquido, ou alta pressão, como o tubo de gás, ou baixa pressão. (2) Não adicione pressão na quantidade especificada de uma só vez; adicione pressão aos poucos. 1 Pressurize até 0,5 MPa (5 kgf/cm2G), aguarde cinco minutos e assegure-se de que a pressão não diminui. 2 Pressurize até 1,5 MPa (15 kgf/cm2G), aguarde cinco minutos e assegure-se de que a pressão não diminui. 3 Pressurize até 4,15 MPa (41,5 kgf/cm2G) e meça a temperatura ambiente e a pressão do refrigerante. (3) Se a pressão especificada se mantiver durante cerca de um dia e não diminuir, os tubos terão passado no teste e não existem fugas. • Se a temperatura ambiente se alterar em 1 °C, a pressão irá alterar-se em cerca de 0,01 MPa (0,1 kgf/cm2G). Efectue as correcções necessárias. (4) Se a pressão diminuir nos passos (2) ou (3), existe uma fuga de gás. Procure descobrir a causa da fuga de gás.

A B C D E Gás nitrogénio Analisador do sistema Botão Lo (baixa) Botão Hi (alta) Para a caixa de derivação

F G H I K Unidade exterior Válvula de paragem Tubo de líquido ou tubo de alta pressão Tubo de gás ou tubo de baixa pressão Porta de manutenção

5. Instalação da tubagem do refrigerante I

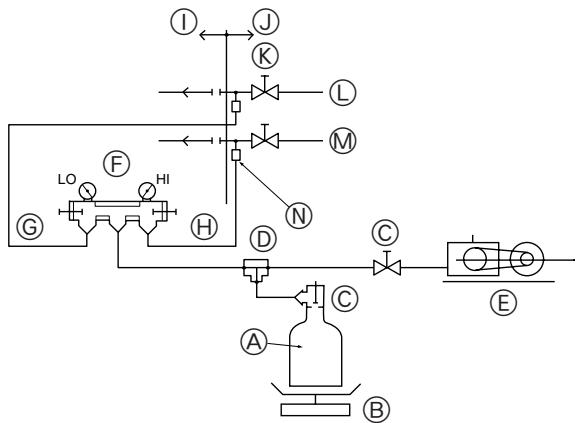

2 Descarga (Fig. 5-10) A descarga deve ser feita a partir da porta de manutenção existente na válvula de paragem da unidade exterior para a bomba de vácuo geralmente utilizada tanto para o tubo de líquido, ou alta pressão, como para o tubo de gás, ou baixa pressão. (Faça a descarga tanto do tubo de líquido, ou alta pressão, como do tubo de gás, ou baixa pressão, com a válvula de paragem fechada.) Lembre-se: nunca utilize refrigerante para purgar o ar.

J K L LO F M HI G H D N Aviso: Quando instalar ou mudar a unidade de local, misture apenas o refrigerante especificado no ciclo de refrigeração. Se misturar ar, o ciclo de refrigeração poderá atingir uma pressão invulgarmente elevada, resultando na ruptura do tubo.

C C E A B A B C D E F G H I J K L M N Cilindro de gás fréon Escala Válvula União tridireccional Bomba de vácuo Analisador do sistema Botão Lo (baixa)

Botão Hi (alta) Para a caixa de derivação Unidade exterior Válvula de paragem Tubo de líquido ou tubo de alta pressão Tubo de gás ou tubo de baixa pressão Porta de manutenção

* Deve ser utilizado um gravímetro de alta precisão com medições até 0,1 kg. Se não dispuser de um gravímetro de tão elevada precisão, poderá utilizar uma botija de abastecimento. Nota: • Utilize um tubo de manómetro, uma mangueira de abastecimento e outras peças concebidas para utilização com o refrigerante indicado na unidade. • Utilize um gravímetro. (com capacidade para medições até 0,1 kg)

* A imagem à esquerda é apenas um exemplo. A forma da válvula de retenção, a posição da porta de serviço, etc., pode variar de acordo com o modelo. * Rodar apenas a secção A. (Não apertar mais as secções A e B em conjunto.)

Precauções de utilização da válvula de carga (Fig.5-11) Quando instalar a porta de serviço não a aperte demasiado, pois se apertar demasiado, o núcleo da válvula pode ficar deformado e soltar-se, provocando uma fuga de gás. Depois de posicionar a secção B na direcção pretendida, rode apenas a secção A e aperte-a. Depois de apertar a secção A não aperte mais as secções A e B em conjunto.

C Tubo flexível de carga D Porta de serviço

6. Trabalho de tubagem de drenagem Ligação do tubo de drenagem da unidade exterior Se for necessário drenar a tubagem, utilize o bocal de drenagem ou o recipiente de drenagem (opção). Bocal de drenagem Recipiente de drenagem

PAC-SG61DS-E PAC-SG64DP-E

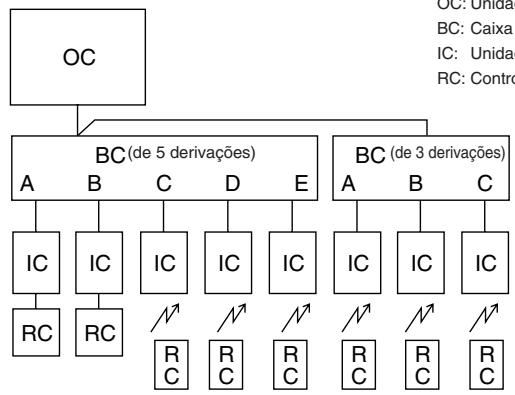

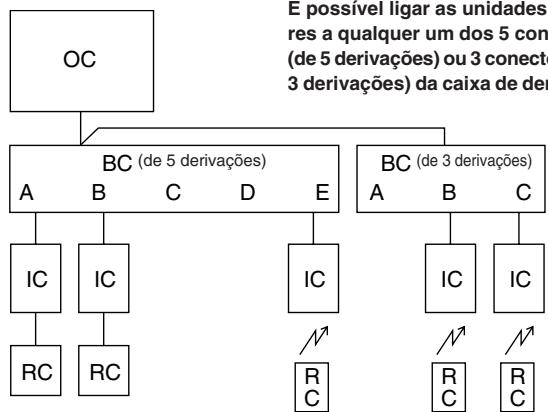

7. Trabalho de electricidade [1] Sistemas básicos OC: Unidade exterior BC: Caixa de derivação IC: Unidade interior RC: Controlo remoto

A BC (de 5 derivações)

B C D IC IC RC RC E BC (de 3 derivações)

A B C IC IC IC IC IC IC R C R C R C R C R C R C OC A BC (de 5 derivações)

B C D Nota: É possível ligar as unidades interiores a qualquer um dos 5 conectores (de 5 derivações) ou 3 conectores (de 3 derivações) da caixa de derivação.

E BC (de 3 derivações)

A B C IC IC IC IC IC RC RC R C R C R C

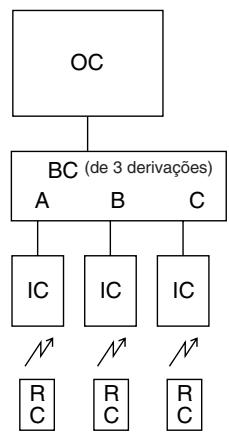

7. Trabalho de electricidade [2] Sistemas padrão 2-1. Apenas de 3 derivações

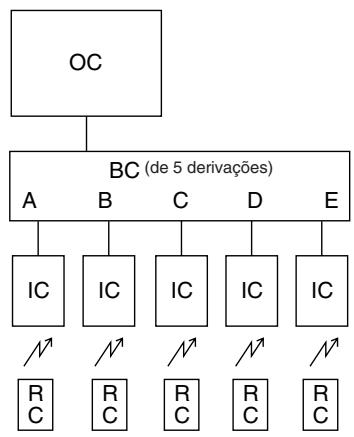

2-2. Apenas de 5 derivações

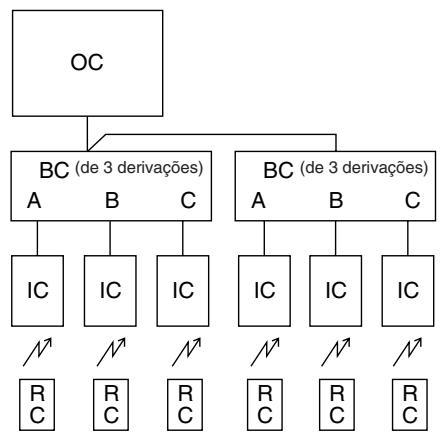

2-3. 2 caixas de derivação (de 3 derivações)

OC BC (de 3 derivações)

A B C OC A BC (de 5 derivações)

B C D E BC (de 3 derivações)

A B C BC (de 3 derivações)

A B C IC IC IC IC IC IC IC IC IC IC IC IC IC IC R C R C R C R C R C R C R C R C R C R C R C R C R C R C

2-4. 2 caixas de derivação (de 5 derivações, máximo de 8 unidades interiores)

OC BC (de 5 derivações)

A B C D IC IC IC IC BC E IC

A B C D IC IC IC IC E IC 1. É possível ligar até 2 caixas de derivação a uma única unidade exterior. 2. É possível ligar até 8 unidades interiores ao sistema.

R C R C R C R C R C R C R C R C R C R C

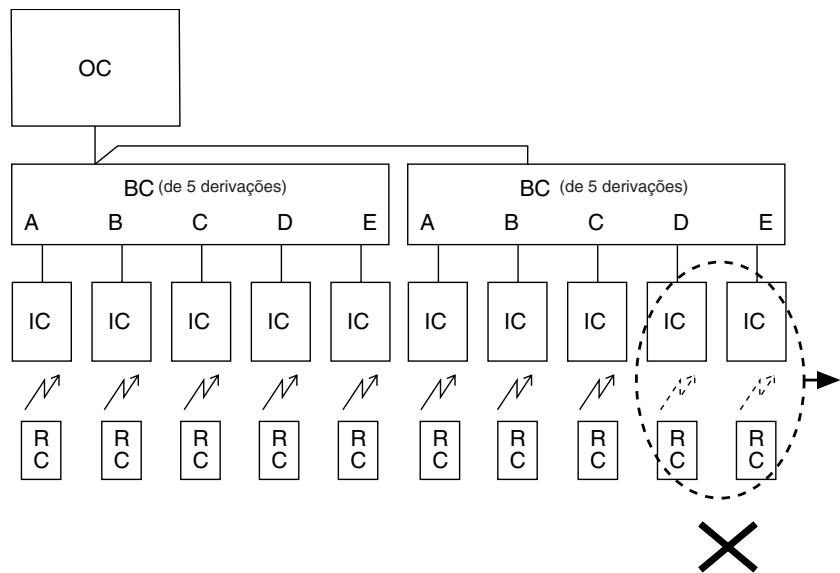

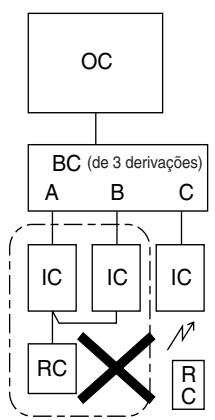

[3] Sistemas incorrectos 3-1. Funcionamento em grupo com um único controlo remoto

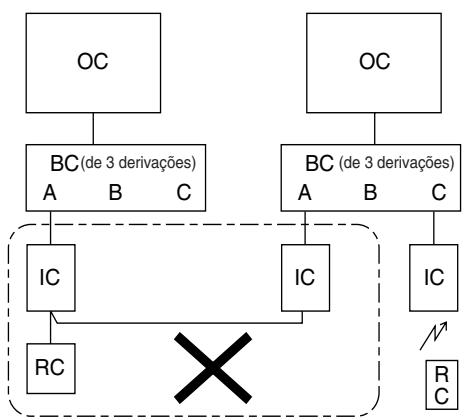

3-2. Funcionamento em grupo entre diferentes sistemas de refrigerante

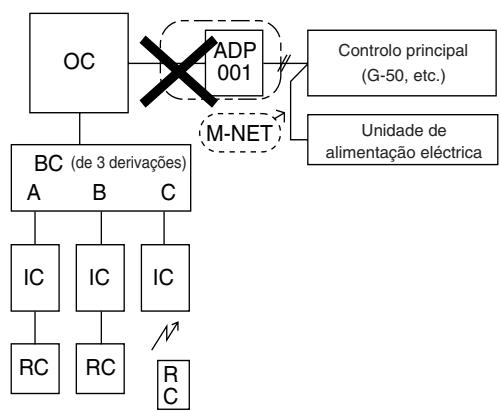

3-3. Ligação do adaptador M-NET à unidade exterior

OC OC BC (de 3 derivações)

A B C BC (de 3 derivações)

A B C BC (de 3 derivações)

A B C BC A IC IC IC IC IC R C RC R C RC IC

Controlo principal (G-50, etc.)

M-NET Unidade de alimentação eléctrica

3-1. Não é possível controlar várias unidades interiores com um único controlo remoto. 3-2. Não é possível interligar diferentes sistemas de refrigerante. 3-3. Não é possível ligar um adaptador M-NET a uma unidade exterior.

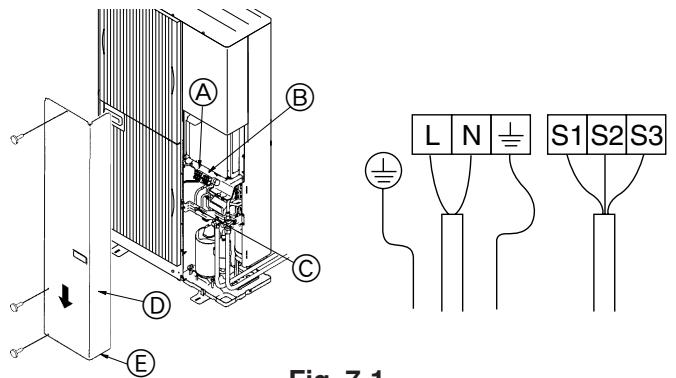

7. Trabalho de electricidade 7.1. Unidade exterior (Fig. 7-1)

1 Remova o painel de manutenção. 2 Ligue os cabos consultando a Fig. 7-1.

A B C D E Borne de terra Bloco de terminais Grampo Painel de serviço Ligue os cabos de modo que não fiquem em contacto com o centro do painel de manutenção ou a válvula do gás.

7.2. Ligação do fio da caixa de derivação/unidade exterior e ligação do cabo de alimentação exterior Aviso: • Assegure-se de que instala bem a tampa do bloco de terminais/painel da unidade exterior. Se não for correctamente instalada, pode originar um incêndio ou choque eléctrico devido ao pó, água, etc.. • Assegure-se de que liga os cabos de alimentação e os fios de ligação das unidades interiores, das unidades exteriores e das caixas de derivação directamente às unidades (sem ligações intermediárias). As ligações intermediárias podem originar erros de comunicação se entrar água nos cabos ou fios e causar um isolamento insuficiente da ligação à terra ou um mau contacto eléctrico no ponto da ligação intermediária. (Se for necessária uma ligação intermediária, assegure-se de que toma medidas para evitar que entre água para os cabos e fios.)

Cuidado: Tenha cuidado para não fazer ligações erradas. Aperte bem os parafusos dos terminais, para evitar que se soltem. Após apertar, puxe ligeiramente os fios, para confirmar que não se soltam. Se o fio de ligação estiver incorrectamente ligado ao bloco de terminais, a unidade não funcionará normalmente.

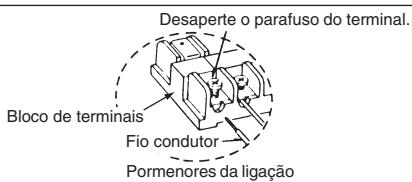

Desaperte o parafuso do terminal.

Bloco de terminais Fio condutor Pormenores da ligação

• Ligue o fio da caixa de derivação correctamente ao bloco de terminais. • Para posterior manutenção, deixe o fio de ligação com comprimento extra.

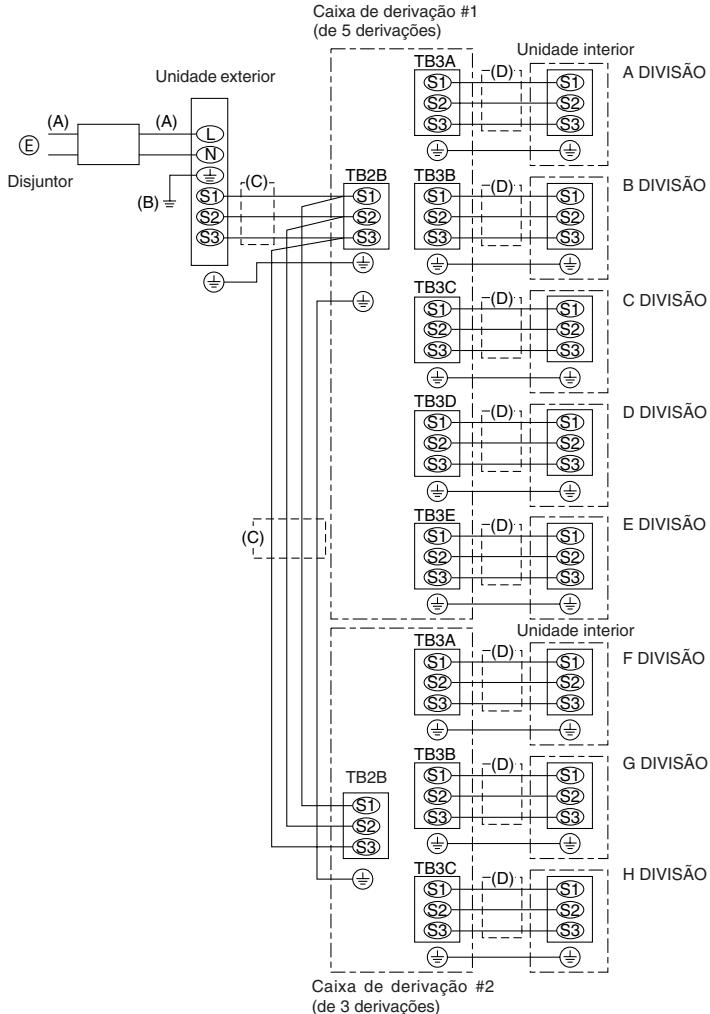

7.3. Procedimento de ligação da unidade exterior (Fig. 7-2)

<Exemplo> (No caso de 2 caixas de derivação)

B DIVISÃO O trabalho de alimentação eléctrica é necessário apenas na unidade exterior. A alimentação eléctrica para a caixa de derivação ou para a unidade interior é realizada através de cablagem. Assim sendo, o trabalho de alimentação eléctrica pode ser realizado apenas num local da unidade exterior. Isto simplifica o trabalho e é mais económico. E Alimentação monofásica CA220/230/240 V, 50 Hz CA220 V, 60 Hz Impedância Máx. do Sistema Permitida 0,22 (Ω).

C DIVISÃO Nota: 1 Entrada de alimentação: Apenas unidade exterior. Ligue as linhas (C) e (D) em conformidade com os nomes do bloco de terminais, para garantir uma polaridade correcta.

Caixa de derivação #1 (de 5 derivações) TB3A S1 S2 S3

Unidade exterior (A)

D DIVISÃO E DIVISÃO Unidade interior (D)

Caixa de derivação #2 (de 3 derivações)

Unidade interior A DIVISÃO S1 S2 S3

Diâmetro dos fios Disjuntor *1 (A) Linha de (B) Linha (C) Linha (D) Linha de Corrente de Característica tensão principal terra de sinal interrupção do desempenho sinal 6,0 mm2 1,5 mm2 40 A 6,0 mm2 40 A, 30 mA 1,5 mm2 durante 0,1 *2 seg. ou menos Quando utilizar cablagem de fio torcido, é necessário utilizar um terminal arredondado. *1. Utilize um disjuntor com uma separação de, pelo menos, 3 mm entre os contactos de cada pólo. Utilize um disjuntor sem fusível (NF) ou um disjuntor de fuga à terra (NV). *2. Máx. 45 m (“Unidade exterior – Caixa de derivação #1” mais “Caixa de derivação #1 – Caixa de derivação #2”). Se for utilizado 2,5 mm2, Máx. 55 m.

F DIVISÃO G DIVISÃO H DIVISÃO Notas: 1. A dimensão da cablagem deve estar em conformidade com a legislação local e nacional aplicável. 2. Os cabos de alimentação e os cabos de ligação da unidade interior/ caixa de derivação/unidade exterior não devem ser inferiores a cabos flexíveis revestidos a policloropreno. (Tipo 60245 IEC 57) 3. Instale um fio de terra mais comprido do que os cabos de alimentação. IMPORTANTE Certifique-se de que o disjuntor de corrente de fuga é compatível com harmónicos mais altos. Utilize sempre um disjuntor de corrente de fuga que seja compatível com harmónicos mais altos, uma vez que esta unidade está equipada com um inversor. A utilização de um disjuntor inadequado pode provocar o mau funcionamento do inversor.

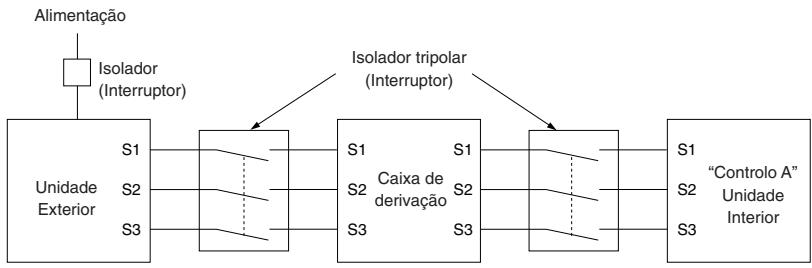

7. Trabalho de electricidade Aviso: No caso da ligação eléctrica de controlo A, existe a possibilidade de alta tensão no terminal S3, causada por um circuito eléctrico que não possui isolamento eléctrico entre a linha de alimentação e a linha de sinal de comunicação. Por conseguinte, desligue a fonte de alimentação principal ao fazer qualquer reparação. Além disso, não toque nos terminais S1, S2 e S3 enquanto a corrente estiver ligada. Se utilizar um isolador entre a unidade exterior e a caixa de derivação/unidade interior e a caixa de derivação, utilize um do tipo tripolar. Alimentação Isolador (Interruptor)

Caixa de S2 S2 derivação

“Controlo A” Unidade Interior

Cuidado: Depois de utilizar o isolador, não se esqueça de desligar e voltar a ligar a fonte de alimentação principal para reiniciar o sistema. Caso contrário, a unidade exterior pode não conseguir detectar a(s) caixa(s) de derivação ou as unidades interiores.

ESPECIFICAÇÕES DA CABLAGEM (CABO DE LIGAÇÃO DA CAIXA DE DERIVAÇÃO EXTERIOR) Perfil transversal do cabo Tamanho do fio (mm2) Número de fios Redondo

Sentido dos ponteiros do relógio : S1-S2-S3

* Preste atenção às riscas amarela e verde

Não aplicável (Porque o fio central não tem cobertura de acabamento) Da esquerda para a direita : S1-Aberto-S2-S3

Sentido dos ponteiros do relógio : S1-S2-S3-Aberto

* Ligue S1 e S3 ao ângulo oposto

*1 : Os cabos de alimentação dos dispositivos não devem ser mais leves do que o design 60245 IEC ou 227 IEC. *2 : Caso o cabo com riscas amarela e verde esteja disponível. *3 : Em caso de ligação de polaridade regular (S1-S2-S3), o tamanho do fio é de 1,5 mm2. *4 : Em caso de ligação de polaridade regular (S1-S2-S3). *5 : Caso os cabos planos sejam ligados conforme indicado nesta figura, estes podem ser usados até 55 m.

*6 : O comprimento do cabo referido serve apenas como referência. Pode ser diferente, dependendo das condições de instalação, humidade ou materiais, etc.

Certifique-se de que liga os cabos de ligação da caixa de derivação exterior/caixa de derivação interior directamente às unidades (sem ligações intermédias). As ligações intermédias podem provocar erros de comunicação caso se dê a entrada de água nos cabos e provocar isolamento à terra insuficiente ou um mau contacto eléctrico no ponto de ligação intermédio. (Caso seja necessária uma ligação intermédia, certifique-se de que toma as medidas necessárias de modo a evitar a entrada de água nos cabos).

8. Ensaio 8.1. Antes do ensaio s Depois de concluir a instalação, a cablagem e a tubagem das unidades interior e exterior, verifique se não há fugas de refrigerante, maus contactos na fonte de alimentação ou na cablagem de controlo, polaridade errada e se não foi desligada qualquer fase na alimentação. s Utilize um meghómetro de 500 V para verificar se a resistência entre os terminais da fonte de alimentação e a ligação à terra é de, pelo menos, 1 MΩ. s Não execute este ensaio nos terminais da cablagem de controlo (circuito de baixa voltagem). Aviso: Não utilize o ar condicionado se a resistência de isolação for inferior a 1 MΩ.

3. Depois de ligar os fios ao compressor, este começará a aquecer assim que a fonte de alimentação for restituída. Depois de fornecer energia para os períodos indicados abaixo, meça a resistência de isolamento novamente. • A resistência de isolamento diminui devido à acumulação de refrigerante no compressor. A resistência irá subir acima de 1 MΩ depois de o compressor ter aquecido durante 2 - 3 horas. (O tempo necessário para aquecer o compressor varia de acordo com as condições atmosféricas e com a acumulação de refrigerante.) • Para que o compressor funcione com acumulação de refrigerante, deve ser aquecido durante pelo menos 12 horas, para evitar avarias. 4. Se a resistência de isolamento subir acima de 1 MΩ, o compressor não está a falhar.

Resistência de isolamento Após a instalação ou após a fonte de alimentação da unidade ter sido cortada durante um período longo, a resistência de isolamento vai diminuir até menos de 1 MΩ, devido à acumulação de refrigerante no compressor. Este facto não representa uma avaria. Efectue as acções que se seguem. 1. Retire os fios do compressor e meça a resistência de isolamento do mesmo. 2. Se a resistência de isolamento estiver abaixo de 1 MΩ, o compressor está a falhar ou a resistência diminuiu devido à acumulação de refrigerante no compressor.

Cuidado: • O compressor só funcionará se a ligação da fase da fonte de alimentação for correcta. • Ligue a electricidade pelo menos 12 horas antes de dar início à operação. - Se começar a operação imediatamente depois de ligar o interruptor principal poderá danificar seriamente peças internas. Mantenha o interruptor ligado durante a estação operacional. s Deverá também ser verificado o seguinte. • A unidade exterior não está a falhar. O LED no painel de controlo da unidade exterior fica intermitente quando a unidade exterior está a falhar. • As válvulas de retenção de gás e de líquido estão completamente abertas.

8.2. Ensaio 8.2.1. Utilização do controlo remoto Consulte o manual de instalação da unidade interior. • Assegure-se de que realiza o teste de funcionamento de cada unidade interior. Assegure-se de que cada unidade interior funciona correctamente seguindo o manual de instalação fornecido com a unidade. • Se realizar o teste de funcionamento para todas as unidades interiores em simultâneo, não conseguirá detectar qualquer ligação errada, caso exista, dos tubos de refrigerante e dos fios de ligação. * O compressor só funciona 3 minutos, ou mais, após ser ligada a alimentação. • O compressor pode emitir ruído após ser ligada a alimentação ou no caso de uma temperatura reduzida do ar de saída. Acerca do mecanismo de protecção contra reinício Depois de o compressor parar, o dispositivo de prevenção de reinício é activado de modo a que o compressor não funcione durante 3 minutos, no sentido de proteger o aparelho de ar condicionado.

8.2.2. Utilizar o SW4 na unidade exterior No caso de um teste de funcionamento a partir da unidade exterior, funcionam todas as unidades interiores. Por conseguinte, não conseguirá detectar qualquer erro de ligação dos tubos de refrigerante e dos fios de ligação. Se o objectivo for a detecção de qualquer erro de ligação, assegure-se de que realiza o teste de funcionamento a partir do controlo remoto, consultando a secção “8.2.1. Utilização do controlo remoto”.

SW4-1 SW4-2 SW4-1 SW4-2

ON (ligado) OFF (desligado) ON (ligado) ON (ligado)

Operação de refrigeração Operação de aquecimento

* Após realizar o teste de funcionamento coloque SW4-1 em OFF. • Alguns segundos depois de o compressor começar a funcionar, pode ouvir-se um som metálico proveniente do interior da unidade exterior. O ruído provém da válvula de retenção devido à pequena diferença de pressão nos tubos. A unidade não está a falhar. O modo de ensaio não pode ser alterado pelo interruptor DIP SW4-2 durante o ensaio. (Para alterar o modo de ensaio durante o mesmo, interrompa-o através do interruptor DIP SW4-1. Depois de alterar o modo de ensaio, recomece o ensaio através do interruptor SW4-1.) Quando se inicia um teste de funcionamento através de “Utilizar o SW4 na unidade exterior”, mesmo que realize instruções de paragem por controlo remoto, a unidade exterior não pára (o teste de funcionamento não termina). Neste caso, regule SW4 na unidade exterior para “off” (desligado). Nota: Certifique-se de que espera pelo menos 3 minutos depois de ligar a fonte de alimentação antes de definir SW4-1 e SW4-2. Se os interruptores DIP forem definidos antes de decorridos os 3 minutos, o teste de funcionamento poderá não ser iniciado.

9. Funções especiais

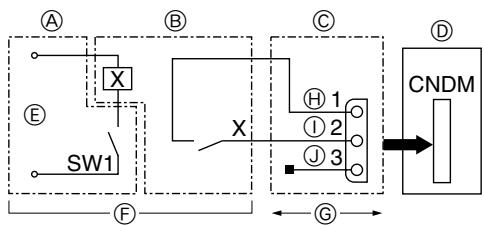

9.1. Modo de baixo nível de ruído (modificação no local) (Fig. 9-1)

CNDM Ao efectuar a alteração que se segue, o ruído de funcionamento da unidade exterior pode ser reduzido em cerca de 3 - 4 dB. O modo de baixo nível de ruído será activado quando se adicionar um temporizador à venda no mercado ou um interruptor ON/OFF ao conector CNDM (vendido separadamente) no painel de controlo da unidade exterior. • A capacidade pode ser insuficiente de acordo com a temperatura e as condições exteriores, etc. 1 Complete o circuito, tal como demonstrado, ao utilizar o adaptador de entrada externo (PAC-SC36NA). (vendido separadamente)

G A Painel de controlo remoto B Circuito de relé C Adaptador de entrada externo (PAC-SC36NA) D Painel de controlo da unidade exterior E Fonte de alimentação de relé

F G H I J Adquira localmente Máx. 10 m Cor-de-laranja Castanho Vermelho

• É possível reduzir o consumo de electricidade entre 0 e 100 por cento realizando a seguinte instalação no local. A função de pedido pode ser activada acrescentando um interruptor de ponto de contacto de entrada disponível comercialmente ao conector CNDM (a entrada de pedido de ponto de contacto, vendida separadamente). 1 Incorpore o “Adaptador para entrada externa (PAC-SC36NA)” no circuito, conforme ilustrado no diagrama à esquerda. 2 Ao ligar o SW7-1 no painel do circuito de controlo para a unidade exterior, podem ser configuradas as seguintes restrições de consumo de energia (em comparação com a potência nominal).

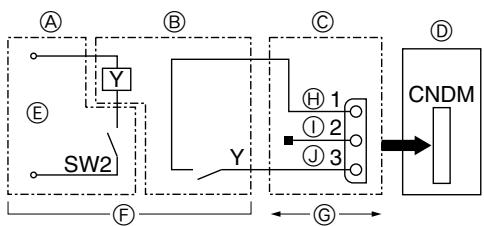

9.2. Função de pedido (modificação no local) (Fig. 9-2)

D G A Painel de controlo remoto B Circuito de relé C Adaptador de entrada externo (PAC-SC36NA) D Painel de controlo da unidade exterior E Fonte de alimentação de relé

F G H I J Adquira localmente Máx. 10 m Cor-de-laranja Castanho Vermelho

SW7-1 OFF (desligado) ON (ligado)

Consumo de energia quando o SW2 está ligado 0% (Paragem do compressor forçada) 50%

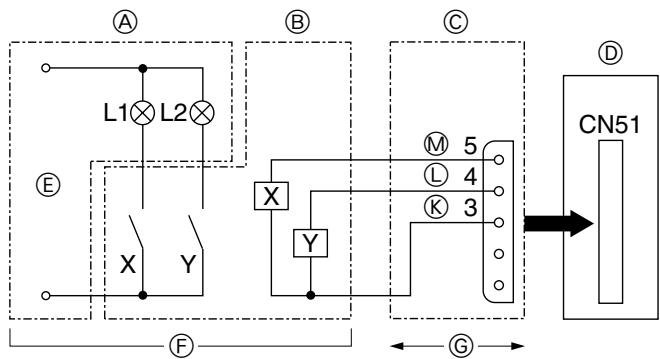

9.3. Função de controlo de erros e do funcionamento do compressor (CN51)

A B C D E F G K L M Painel de controlo remoto Circuito de relé Adaptador de saída externo (PAC-SA88HA-E) Painel de controlo da unidade exterior Alimentação da lâmpada Adquira localmente Máx. 10 m Cor-de-laranja Amarelo Verde

Indicador de erros Indicador de funcionamento do compressor Relé (bobina normal de 0,9 W ou menos para CC de 12 V) Relé (CC 1 mA)

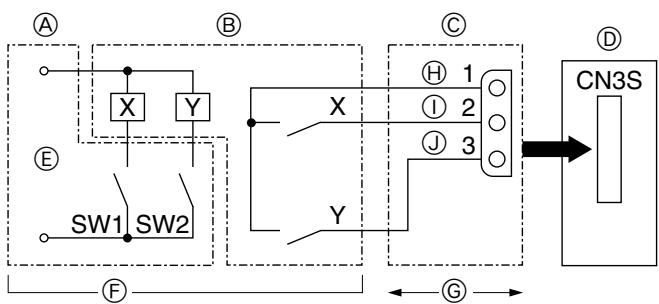

9.4. Comutação automática – função de bloqueio do modo de funcionamento por sinal externo (CN3S)

A B C D E F G Painel de controlo à distância Circuito de relé Adaptador de saída externo (PAC-SC36NA) Painel de controlo da unidade exterior Alimentação da lâmpada Adquira localmente Máx. 10 m

H Cor-de-laranja I Castanho J Vermelho

ON (ligado) Quente Validade de SW1

OFF (desligado) Arrefecimento Ausência de validade de SW1

* Qualquer unidade interior a funcionar num modo diferente do modo determinado pelo sinal externo ficará em estado de espera. * O ajuste tem efeito quando a unidade exterior estiver parada. * O modo de funcionamento especificado para o teste de funcionamento tem prioridade sobre o modo especificado utilizando esta função.
