MANUAL DE UTILIZADOR ZEPHIRO FALMEC

PT - Suportes de fixação. A = Orifícios para a fixação de suporte no teto B = Orifícios para a passagem de cabos de sustentação C = Orifícios para a fixação da tampa de fecho

NL - Elektrische aansluiting (3) en bevestiging beugel (4). PT - Ligação elétrica (3) e fixação do suporte (4).

SMALTIMENTO A FINE VITA

Se o aparelho tiver que ser vendido ou transferido para uma outra pessoa, certificar-se de que o manual seja fornecido com ele a fim de que o novo utilizador possa ser informado sobre o funcionamento do exaustor e sobre as respetivas advertências. Após a instalação de um exaustor em aço inox, é necessário limpá-lo para remover os resíduos de cola da película de proteção e as eventuais manchas de gordura e óleos que, se não forem removidas, podem deteriorar a superfície do exaustor de modo irreversível. Para esta operação o fabricante recomenda a utilização dos toalhetes fornecidos com o equipamento, disponíveis também para a compra. O trabalho de instalação deve ser efetuado por instaladores competentes e qualificados segundo as indicações do presente manual segundo as normas em vigor. Se o cabo de alimentação ou outros componentes estiverem danificados, o exaustor NÃO deve ser utilizado: desconectar o exaustor da alimentação elétrica e contactar o Revendedor ou um Centro de Assistência Técnica Autorizado para a reparação. Exigir peças sobressalentes originais.

Não modificar a estrutura elétrica, mecânica e funcional do aparelho. Não tentar efetuar reparações e substituições: as intervenções efetuadas por pessoas não competentes e qualificadas podem provocar danos, inclusive muito graves, a pessoas e ou bens materiais não cobertos pela garantia do fabricante. O aparelho é destinado exclusivamente para a aspiração de fumos gerados pela confeção de alimentos de âmbito doméstico, não profissional: qualquer outro tipo de uso, diferente do emprego indicado, pode provocar danos a pessoas, bens materiais e animais domésticos, eximindo o Fabricante de qualquer tipo de responsabilidade.

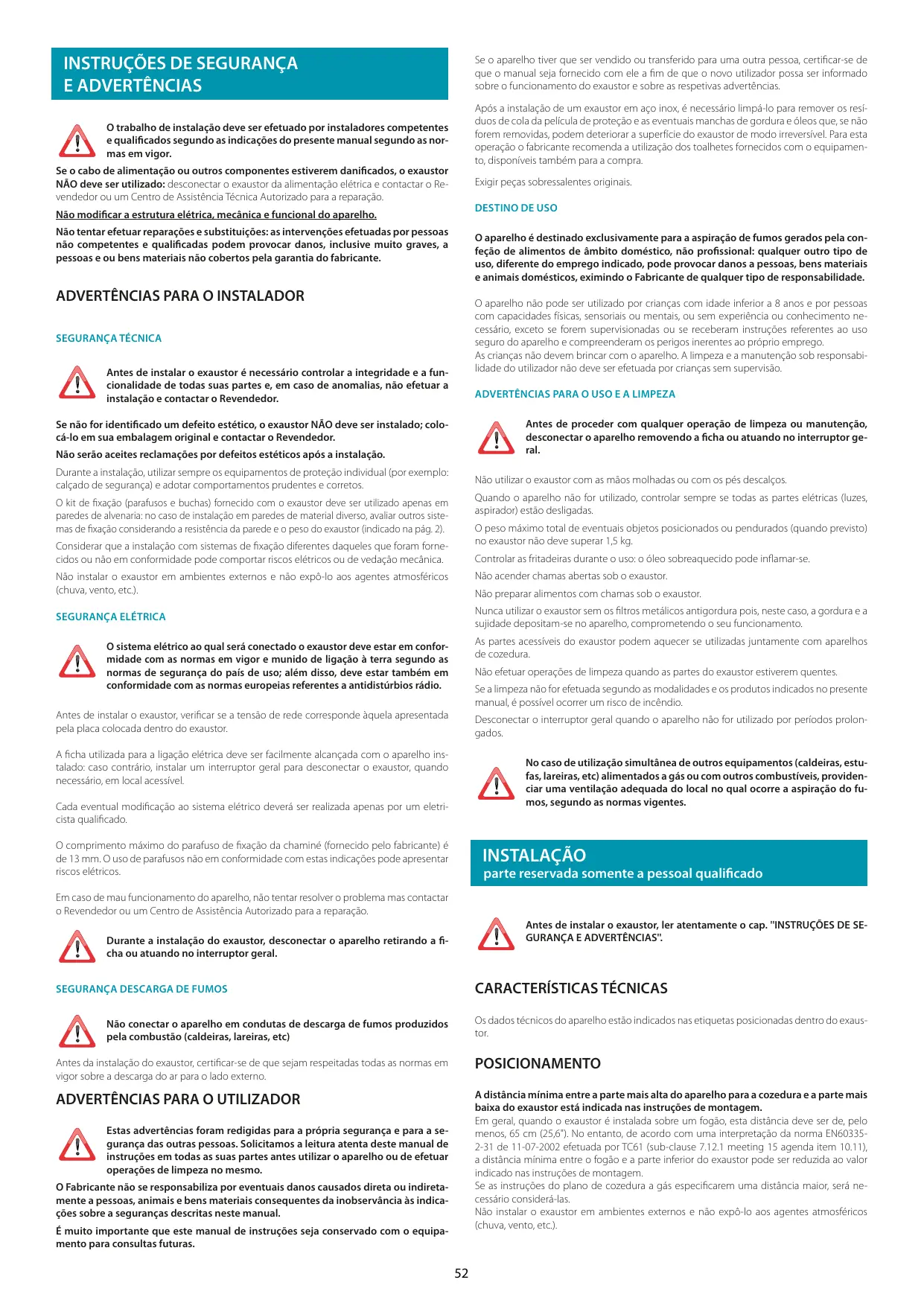

ADVERTÊNCIAS PARA O INSTALADOR

O aparelho não pode ser utilizado por crianças com idade inferior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais, ou sem experiência ou conhecimento necessário, exceto se forem supervisionadas ou se receberam instruções referentes ao uso seguro do aparelho e compreenderam os perigos inerentes ao próprio emprego. As crianças não devem brincar com o aparelho. A limpeza e a manutenção sob responsabilidade do utilizador não deve ser efetuada por crianças sem supervisão.

Antes de instalar o exaustor é necessário controlar a integridade e a funcionalidade de todas suas partes e, em caso de anomalias, não efetuar a instalação e contactar o Revendedor. ADVERTÊNCIAS PARA O USO E A LIMPEZA Antes de proceder com qualquer operação de limpeza ou manutenção, desconectar o aparelho removendo a ficha ou atuando no interruptor geral. Se não for identificado um defeito estético, o exaustor NÃO deve ser instalado; colocá-lo em sua embalagem original e contactar o Revendedor. Não serão aceites reclamações por defeitos estéticos após a instalação. Durante a instalação, utilizar sempre os equipamentos de proteção individual (por exemplo: calçado de segurança) e adotar comportamentos prudentes e corretos. Não utilizar o exaustor com as mãos molhadas ou com os pés descalços. Quando o aparelho não for utilizado, controlar sempre se todas as partes elétricas (luzes, aspirador) estão desligadas. O kit de fixação (parafusos e buchas) fornecido com o exaustor deve ser utilizado apenas em paredes de alvenaria: no caso de instalação em paredes de material diverso, avaliar outros sistemas de fixação considerando a resistência da parede e o peso do exaustor (indicado na pág. 2). O peso máximo total de eventuais objetos posicionados ou pendurados (quando previsto) no exaustor não deve superar 1,5 kg. Considerar que a instalação com sistemas de fixação diferentes daqueles que foram fornecidos ou não em conformidade pode comportar riscos elétricos ou de vedação mecânica. Controlar as fritadeiras durante o uso: o óleo sobreaquecido pode inflamar-se. Não instalar o exaustor em ambientes externos e não expô-lo aos agentes atmosféricos (chuva, vento, etc.). Não acender chamas abertas sob o exaustor.

Nunca utilizar o exaustor sem os filtros metálicos antigordura pois, neste caso, a gordura e a sujidade depositam-se no aparelho, comprometendo o seu funcionamento. Não preparar alimentos com chamas sob o exaustor. O sistema elétrico ao qual será conectado o exaustor deve estar em conformidade com as normas em vigor e munido de ligação à terra segundo as normas de segurança do país de uso; além disso, deve estar também em conformidade com as normas europeias referentes a antidistúrbios rádio. As partes acessíveis do exaustor podem aquecer se utilizadas juntamente com aparelhos de cozedura. Antes de instalar o exaustor, verificar se a tensão de rede corresponde àquela apresentada pela placa colocada dentro do exaustor. Desconectar o interruptor geral quando o aparelho não for utilizado por períodos prolongados. Não efetuar operações de limpeza quando as partes do exaustor estiverem quentes. Se a limpeza não for efetuada segundo as modalidades e os produtos indicados no presente manual, é possível ocorrer um risco de incêndio. A ficha utilizada para a ligação elétrica deve ser facilmente alcançada com o aparelho instalado: caso contrário, instalar um interruptor geral para desconectar o exaustor, quando necessário, em local acessível. No caso de utilização simultânea de outros equipamentos (caldeiras, estufas, lareiras, etc) alimentados a gás ou com outros combustíveis, providenciar uma ventilação adequada do local no qual ocorre a aspiração do fumos, segundo as normas vigentes. Cada eventual modificação ao sistema elétrico deverá ser realizada apenas por um eletricista qualificado. O comprimento máximo do parafuso de fixação da chaminé (fornecido pelo fabricante) é de 13 mm. O uso de parafusos não em conformidade com estas indicações pode apresentar riscos elétricos. INSTALAÇÃO parte reservada somente a pessoal qualificado Em caso de mau funcionamento do aparelho, não tentar resolver o problema mas contactar o Revendedor ou um Centro de Assistência Autorizado para a reparação. Antes de instalar o exaustor, ler atentamente o cap. ''INSTRUÇÕES DE SEGURANÇA E ADVERTÊNCIAS''. Durante a instalação do exaustor, desconectar o aparelho retirando a ficha ou atuando no interruptor geral.

Os dados técnicos do aparelho estão indicados nas etiquetas posicionadas dentro do exaustor. Não conectar o aparelho em condutas de descarga de fumos produzidos pela combustão (caldeiras, lareiras, etc) Antes da instalação do exaustor, certificar-se de que sejam respeitadas todas as normas em vigor sobre a descarga do ar para o lado externo. POSICIONAMENTO

ADVERTÊNCIAS PARA O UTILIZADOR

A distância mínima entre a parte mais alta do aparelho para a cozedura e a parte mais baixa do exaustor está indicada nas instruções de montagem. Em geral, quando o exaustor é instalada sobre um fogão, esta distância deve ser de, pelo menos, 65 cm (25,6"). No entanto, de acordo com uma interpretação da norma EN603352-31 de 11-07-2002 efetuada por TC61 (sub-clause 7.12.1 meeting 15 agenda item 10.11), a distância mínima entre o fogão e a parte inferior do exaustor pode ser reduzida ao valor indicado nas instruções de montagem. Se as instruções do plano de cozedura a gás especificarem uma distância maior, será necessário considerá-las. Não instalar o exaustor em ambientes externos e não expô-lo aos agentes atmosféricos (chuva, vento, etc.). Estas advertências foram redigidas para a própria segurança e para a segurança das outras pessoas. Solicitamos a leitura atenta deste manual de instruções em todas as suas partes antes utilizar o aparelho ou de efetuar operações de limpeza no mesmo. O Fabricante não se responsabiliza por eventuais danos causados direta ou indiretamente a pessoas, animais e bens materiais consequentes da inobservância às indicações sobre a seguranças descritas neste manual. É muito importante que este manual de instruções seja conservado com o equipamento para consultas futuras.

SELETOR ROTATIVO – COMANDOS

(DAMA - LOOP - SOFFIO - SOPHIE) (secção reservada somente ao pessoal qualificado) Antes de efetuar qualquer operação no exaustor, desconectar o aparelho da rede elétrica. Certificar-se que não foram desligados ou cortados fios elétricos no interior do exaustor: caso contrário contactar o Centro de Assistência mais próximo. Para a ligação elétrica, contactar o pessoal qualificado. A conexão deve ser feita em conformidade com as disposições da lei em vigor. Antes de ligar o exaustor à rede elétrica, verificar que:

• a tensão de rede corresponda à indicada nos dados da placa situada no interior do exaustor;
• o sistema elétrico está em conformidade com as normas em vigor e se pode suportar a carga (ver as características técnicas posicionadas no interior do exaustor);
• a ficha e o cabo de alimentação não devem entrar em contacto com temperaturas superiores a 70 °C;
• o sistema de alimentação tem uma ligação à terra eficaz, em conformidade com as normas em vigor;
• a tomada usada para a ligação seja facilmente alcançada quando o exaustor estiver instalado. OFF PUSH Em caso de:
• aparelhos com cabo sem ficha: a ficha a utilizar deve ser de tipo ''normalizado''. Os fios devem ser ligados do seguinte modo: amarelo-verde para a ligação à terra, azul para o neutro e o fio castanho para a fase. A ficha deve ser ligada a uma adequada tomada de segurança.
• aparelho fixo não estiver provido de cabo de alimentação e de ficha, ou de outro dispositivo que assegure a desconexão da rede, com uma distância de abertura dos contactos que permita a desconexão completa nas condições da categoria de sobretensão III. Tais dispositivos de desconexão devem ser previstos na rede de alimentação em conformidade com as regras de instalação. OFF

O cabo de terra amarelo/verde não deve ser interrompido pelo interruptor. O fabricante declina qualquer responsabilidade se as normas de segurança não forem respeitadas. Motor OFF velocidade 1 (luz verde)

velocidade 2 (luz azul) III velocidade 3 (luz roxa) PUSH velocidade 4 (luz vermelho). Ele é ativado pressionando o botão por 2 segundos. Depois de alguns minutos, ele volta para a velocidade 3. Pressionar por um segundo: On / off luz

TIMER (só pode ser activado por controlo remoto) (Luz a piscar) EXAUSTOR DE RECIRCULAÇÃO INTERNA (FILTRANTE) Desligamento automático após 15 minutos. A função desativa-se (led vermelho desligado) se: Nesta versão, o ar passa através dos filtros de carvão zeólito para ser purificado e reciclado no ambiente. Verificar se os filtros de carvão zeólito estão montados na capa e, em caso negativo, aplicá-los como indicado nas instruções de montagem. Pressiona-se novamente a tecla TEMPORIZADOR (TIMER) ou OFF motor. ALARME FILTROS (motor OFF) Manutenção de filtros antigordura depois de cerca 30 horas de utilização. Pressionar durante 4 segundos para colocar a zero o contador.

O exaustor tem a possibilidade de ser instalado em várias configurações. As fases de montagem geral valem para todas as instalações; seguir, quando especificado, as fases correspondentes à instalação desejada. Motor ON/OFF No momento da inicialização a velocidade é aquela memorizada no desligamento anterior. FUNCIONAMENTO Aumento da velocidade de 1a4 Velocidade 4 está ativa apenas por alguns minutos, em seguida, ativa-se a velocidade 3. QUANDO SE DEVE ACENDER O EXAUSTOR? Ligar o exaustor pelo menos um minuto antes de iniciar a cozinhar para direcionar fumos e vapores para a superfície de aspiração. No final da cozedura, deixar em funcionamento o exaustor até que todos os vapores e odores: com a função Temporizador, é possível configurar o desligamento automático do exaustor após 15 minutos de funcionamento. As velocidades são sinalizadas pelos leds presentes nas teclas: Velocidade 1 Velocidade 2 Velocidade 3 Redução de velocidade de 4a1 QUE VELOCIDADE ESCOLHER? I velocidade: mantém o ar limpo com baixos consumos de energia elétrica. II velocidade: condições normais de utilização. III velocidade: presença de fortes odores e vapores. IV velocidade: rápida eliminação de odores e vapores. Velocidade 4 (led "+" a piscar) Acendimento / desligamento da luz TEMPORIZADOR (Led vermelho a piscar) Desligamento automático após 15 minutos. A função desativa-se (led vermelho desligado) se: - Pressiona-se novamente a tecla TEMPORIZADOR (TIMER) ( - Pressiona-se a tecla ON/OFF ( ). QUANDO LAVAR OU TROCAR OS FILTROS? Os filtros metálicos devem ser lavados cada 30 horas de utilização. Os filtros de carvão zeólito devem ser reativados a cada 18 meses e substituídos a cada 3 anos. Para mais detalhes ver o cap. “MANUTENÇÃO”.

ALARME FILTROS (Led vermelho fixo com ( ) off) Manutenção de filtros antigordura depois de cerca 30 horas de utilização. Pressionar ( ) durante 3 segundos para colocar a zero o contador.

PORTUGUÊS parte reservada somente a pessoal qualificado

UTILIZAÇÃO DO CONTROLO REMOTO

2) - ASSOCIAÇÃO DO CONTROLO REMOTO À COIFA

AVISOS!: Posicionar a coifa afastada de fontes de ondas eletromagnéticas (por ex: fornos micro-ondas) que poderão interferir com o controlo remoto e com a eletrónica do aparelho. A distância máxima de funcionamento é de 5 metros que pode variar por defeito em presença de interferências eletromagnéticas. O controlo remoto opera a 433,92MHz. O controlo remoto é composto por duas partes: - o recetor integrado na coifa; - o transmissor ilustrado aqui na figura. Pressionar a tecla TEMPORIZADOR ( ) da botoeira da coifa por 2 segundos: o indicador luminoso vermelho acende-se. Pressionar uma tecla qualquer do controlo remoto em 10 segundos. 2A) - ASSOCIAÇÃO DO CONTROLO REMOTO À COIFA

Pressionar a tecla LUZ ( ) da botoeira da coifa por 2 segundos: o indicador luminoso vermelho acende-se. pressionar uma tecla qualquer do controlo remoto em 10 segundos.

DESCRIÇÃO DOS COMANDOS DO

TRANSMISSOR RESTABELECIMENTO DO CÓDIGO DE FÁBRICA

Acionamento do motor e aumento da velocidade de 1 a 4. A quarta velocidade é ativa somente por alguns minutos. O procedimento deve ser efetuado em caso de cessão da coifa. Desconectar a coifa da alimentação antes de efetuar o procedimento. DOWN Diminuição da velocidade e desligamento do motor. e DOWN do comando remoto

• Pressionar contemporaneamente as teclas UP por mais de 5 segundos: o restabelecimento é confirmado por três breves intermitências do ecrã.
• Voltar a ligar a coifa à rede elétrica.
• Continuar com a associação entre coifa e controlo remoto como descrito no item 2. Luz ON-OFF TEMPORIZADOR ON: Desligamento automático do motor após 15 min. A função é desativada automaticamente

quando o motor for desligado (tecla MANUTENÇÃO Transmissão do comando ativa

PROCEDIMENTO DE ATIVAÇÃO (

Antes de proceder com qualquer operação de limpeza ou manutenção, desconectar o aparelho removendo a ficha ou atuando no interruptor geral. Não se devem utilizar detergentes contendo substâncias abrasivas, ácidas ou corrosivas e panos com superfícies ásperas. Uma manutenção constante garante um bom funcionamento e desempenho no decorrer do tempo. Atenção especial deve ser dedicada aos filtros metálicos antigordura: a limpeza frequente dos filtros e dos seus suportes garante que não se acumulem gorduras inflamáveis. apenas para Vetra Pared) Antes de utilizar o rádio-controlo, efetuar o seguinte procedimento na botoeira da coifa:

• Pressionar contemporaneamente as teclas LUZ ( dos os indicadores luminosos iniciem a piscar. ) e TEMPORIZADOR (

• Liberar as duas teclas e pressionar mais uma vez a tecla LUZ ( cadores luminosos estejam acesos. ) até que to- ) até que todos os indi-

• Liberar a tecla LUZ ( ): agora o recetor está ativo. Este procedimento pode ser utilizado também para a desativação do recetor.

LIMPEZA DAS SUPERFÍCIES EXTERNAS

É recomendável limpar as superfícies externas do exaustor cada 15 dias, pelo menos para evitar que as substâncias oleosas ou gordurosas possam danificar as superfícies em aço. Para a limpeza do exaustor, realizado em aço inox escovado, o fabricante aconselha o uso de toalhetes de limpeza "Magic Steel". Como alternativa e para todos os outros tipos de superfície, a limpeza deve ser efetuada com um pano húmido com pouco detergente neutro líquido ou álcool desnaturado. Para terminar a limpeza, enxaguar cuidadosamente e secar com panos macios. TROCA DE CÓDIGO DO CONTROLO REMOTO Em presença de apenas um controlo remoto, passar diretamente ao item 2. Em presença de vários controlos remotos, é possível gerar um novo código com o seguinte procedimento. Desconectar a coifa da alimentação antes de efetuar o procedimento. Não utilizar muita água nas proximidades da botoeira e dos dispositivos de iluminação para evitar que a humidade atinja as partes eletrónicas. A limpeza dos painéis em vidro deve ser efetuada apenas com o uso de detergentes específicos não corrosivos ou abrasivos e panos macios. O fabricante declina qualquer responsabilidade no caso de inobservância destas instruções.

1) - GERAR UM NOVO CÓDIGO

O procedimento deve ser efetuado no controlo remoto.

• Pressionar contemporaneamente as teclas LUZ ecrã comece a piscar. e TEMPORIZADOR até que o

LIMPEZA DAS SUPERFÍCIES INTERNAS

do controlo remoto: a memorização do novo código é con• Pressionar a tecla DOWN firmada por 3 breves intermitências do ecrã. O novo código anula e substitui o código anterior da fábrica. É proibida a limpeza de partes elétricas, ou de partes relativas ao motor do exaustor, com líquidos ou solventes. Para as partes metálicas internas ver o parágrafo anterior. Voltar a ligar a coifa à rede elétrica, controlando se as luzes e motor estão desligados.

ILUMINAÇÃO (DAMA - LOOP - SOFFIO - SOPHIE - MATERIA) Aconselha-se lavar frequentemente os filtros metálicos (pelo menos uma vez por mês) deixando-os de molho por aproximadamente 1 hora em água fervente com detergente para pratos, sem dobrá-los. Não utilizar detergentes corrosivos, ácidos ou alcalinos. Enxaguá-los com atenção e aguardar que estejam bem secos antes de montá-los novamente. É permitido lavar na máquina de lavar mas pode ocorrer o a formação de manchas escuras no material dos filtros: para reduzir este inconveniente, utilizar lavagens com baixas temperaturas (55°C máx.). Para a extração e a inserção dos filtros metálicos antigordura ver as instruções de montagem. A coifa é provida de iluminação com lâmpadas a LED de alta eficiência, baixo consumo e duração muito elevada em condições de utilização normal. Se for necessário substituir a lâmpada, seguir as instruções ilustradas na figura.

Pull ! magnet O exaustor tem iluminação com leds de alta eficiência, baixo consumo e duração muito elevada em condições de utilização normal. Em caso de rutura contactar o Revendedor ou um Centro de Assistência Técnica autorizado para a reparação. ELIMINAÇÃO NO FINAL DE VIDA ÚTIL DO APARELHO

O símbolo da lixeira barrada presente na sua aparelhagem indica que o produto é um RAEE, ou seja, um “Detrito derivante das Aparelhagens Elétricas e Eletrónicas”, portanto, não deve ser eliminado juntamente ao lixo indiferenciado (isto é, juntamente aos “detritos urbanos mistos”), ao contrário, deve ser gerido separadamente para que seja submetido a específicas operações para a sua reutilização, ou então, a um específico tratamento para remover ou eliminar de modo seguro eventuais substâncias danosas ao ambiente, extraindo-se, deste modo, as matérias-primas recicláveis. A eliminação correta deste produto contribui a salvar preciosas fontes e evitar potenciais efeitos negativos para a saúde humana e para o ambiente, que podem ser causados pela eliminação inadequada de detritos. Solicitamos contactar as autoridades para obter ulteriores detalhes sobre o ponto de eliminação de materiais mais próximo de sua residência. Podem ser aplicadas multas devido a eliminação incorreta destes detritos em conformidade com a legislação nacional.

INFORMAÇÕES SOBRE A ELIMINAÇÃO EM NAÇÕES NÃO PERTENCENTES À UNIÃO EUROPEIA. O símbolo da lixeira barrada é válido somente na União Europeia: se desejar eliminar este produto em outros países, sugerimos contactar as autoridades locais ou o Revendedor para solicitar o método correto de eliminação.

FILTROS DE CARVÃO-ZEÓLITO

Em condições de normal utilização, aconselha-se que o filtro de carvão-zeólito seja regenerado a cada 18 meses e substituído depois de 3 anos. Para a sua regeneração é suficiente colocá-lo num forno normal doméstico a uma temperatura de 200°C por cerca de 2 horas. Aguardar que o filtro arrefeça antes de montá-lo novamente. ATENÇÃO! A empresa reserva-se o direito de efetuar modificações nas aparelhagens a qualquer momento e sem prévio aviso. A impressão, tradução e reprodução, mesmo parcial, deste manual são vinculadas à autorização do fabricante. As informações técnicas, representações gráficas e as especificações presentes neste manual são meramente indicativas e não devem ser divulgadas. O idioma original do manual é o italiano e o fabricante não se responsabiliza por erros de transcrição ou tradução.
