Tipo de produto	Ponto de acesso sem fio gerenciado
Marca	D-Link
Modelo	DWL-3200AP
Padrões sem fio	IEEE 802.11a/b/g
Velocidade máxima	108 Mbit/s (modo turbo)
Frequência	2,4 GHz e 5 GHz
Antenas	2 antenas internas, conector para antena externa (comutável)
Alimentação	PoE 802.3af (48V) ou adaptador de energia 48V CC, 0,4A
Consumo de energia	Aproximadamente 12 W
Interfaces de rede	1 porta Ethernet 10/100/1000 Mbps (RJ-45)
Botões	Botão de seleção de antena (interna/externa)
Dimensões (C x L x A)	Aproximadamente 190 x 135 x 45 mm
Peso	Aproximadamente 500 g
Material do gabinete	Plástico resistente
Montagem	Montagem na parede ou no teto através de placa de montagem incluída
Ambiente de instalação	Apenas interior
Gerenciamento	Interface web (HTTP/HTTPS), SNMP, Telnet, SSH
Segurança sem fio	WEP 64/128 bits, WPA/WPA2, WPA-PSK/WPA2-PSK, filtragem MAC
VLAN	Suporte a VLANs (802.1Q)
Características PoE	Em conformidade com IEEE 802.3af, modo Alternativa A
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10% a 90% sem condensação
Conteúdo da caixa	Ponto de acesso, base PoE, adaptador de energia, cabo Ethernet, guia de instalação rápida, CD (manual e garantia), placa de montagem
Garantia	Garantia limitada do fabricante (de acordo com o país)

Perguntas frequentes - DWL-3200AP D-LINK

Como instalar o DWL-3200AP rapidamente?

Conecte o cabo Ethernet entre o ponto de acesso e seu switch PoE (ou use a base PoE fornecida). Se você usar o adaptador de energia, conecte-o. Aguarde as luzes acenderem. Em seguida, faça login na interface web através do endereço IP padrão (geralmente 192.168.0.50) para a configuração inicial.

Quais são as opções de alimentação do DWL-3200AP?

O ponto de acesso pode ser alimentado de três maneiras: 1) através de um switch compatível com PoE 802.3af, 2) através da base PoE fornecida (para switches não PoE), ou 3) através do adaptador de energia 48V incluído. Use sempre uma fonte de alimentação adequada para evitar danos ao dispositivo.

Como configurar a segurança sem fio no DWL-3200AP?

Acesse a interface web do ponto de acesso. Vá para a seção 'Wireless' e depois 'Security'. Escolha o modo de segurança desejado (WPA2-PSK é recomendado). Digite uma chave de segurança forte (8 a 63 caracteres). Salve as configurações e reinicie o dispositivo se necessário.

Posso usar uma antena externa com o DWL-3200AP?

Sim, o DWL-3200AP possui um conector para antena externa. Para usá-la, você deve alternar o interruptor na lateral do gabinete para a posição 'Ext.' e depois conectar a antena. Certifique-se de que a antena é compatível com a frequência utilizada (2,4 ou 5 GHz).

O que fazer se o ponto de acesso não ligar?

Primeiro, verifique se o cabo Ethernet está bem conectado e se o switch PoE ou o adaptador de energia está funcionando. Se você usar PoE, certifique-se de que seu switch suporta o padrão 802.3af. Teste com outro cabo Ethernet ou outra tomada. Se o problema persistir, entre em contato com o suporte da D-Link.

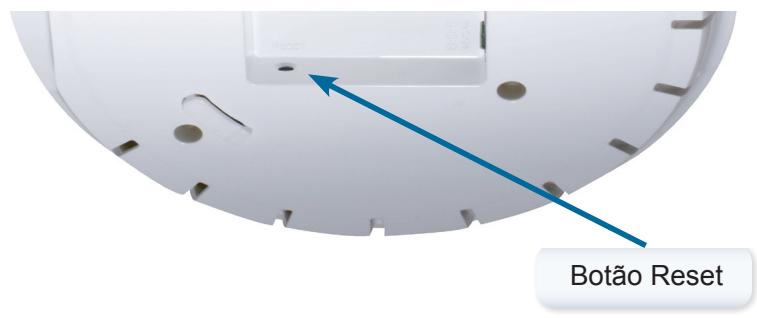

Como redefinir o DWL-3200AP para as configurações de fábrica?

Localize o botão de reset (geralmente um pequeno orifício no gabinete). Use um clipe de papel esticado para pressionar e segurar o botão por cerca de 10 segundos enquanto o dispositivo está ligado. As luzes piscarão para confirmar a reinicialização. As configurações de fábrica serão restauradas.

Quais são os endereços IP padrão do DWL-3200AP?

O endereço IP padrão é geralmente 192.168.0.50 com máscara de sub-rede 255.255.255.0. Se tiver sido alterado, você pode redefinir o dispositivo (veja acima) para recuperar o acesso. O nome de usuário padrão é 'admin' e a senha está em branco (deixe vazio).

O DWL-3200AP suporta o modo bridge ou repetidor?

Sim, o DWL-3200AP pode funcionar em modo bridge (ponte) para conectar duas redes, ou em modo repetidor para estender a cobertura sem fio. Essas opções são configuradas na interface web em 'Wireless Mode'. Consulte o manual para detalhes de configuração.

Como atualizar o firmware do DWL-3200AP?

Baixe o firmware mais recente do site de suporte da D-Link. Na interface web, vá para 'Tools' ou 'Administration' e depois 'Firmware Upgrade'. Selecione o arquivo baixado e clique em 'Upgrade'. Não desligue a alimentação durante a atualização. O dispositivo reiniciará automaticamente.

Quais são os indicadores luminosos do DWL-3200AP e o que significam?

O DWL-3200AP possui vários indicadores: Power (alimentação), LAN (conexão Ethernet) e WLAN (atividade sem fio). O indicador Power fica verde fixo quando o dispositivo está ligado. O indicador LAN pisca durante a atividade de rede. O indicador WLAN pisca durante transmissões sem fio. Consulte o manual para mais detalhes.

MANUAL DE UTILIZADOR DWL-3200AP D-LINK

www.dlinkbrasil.com.br

email: [e-mail]

PykoBODCTBO NO 6bICTpoYcTaHOBKe

DWL-3260AP

YnpabJIeMa 6ecnpoBODHa TocKa DoCTyna

Системные Тpeбовая:

MHHMaJIbHbIe CnCTeMHbIe Tpe6oBaHnIa:

-Привов CD-ROM
- Komlbótepbí c onepaúnoHHbIMn cncTeMaMn Windows, Macintosh nn Linux
- UctaHOBJIeHHbI Ethernet-aanTp eN Internet Explorer Bercn 6.0 nIn Netscape Navigator Bercn 7.0 nIn Bbiwe

KoMnJIeKT NOcTaBKn

Unpabnemay becnpoBnna Tocka doctyna D-Link AirPremier™ DWL-3260AP
Ba30Boe yctpoiCTBO PoE
AdaTep nItaHn - 48B nocToaHHoro ToKa, 0.4A
山hyp nntaHnA
PykoBoIcTBO noJIb3ObaTeJn rapaHTnHa KOMNaKT-DnCKe
PykoBoDCTBO IO 6bIcTpOyycTaHOBKe
Kabeb Ethernet
Montaxhna nlaTa

Guia de Instalação Rápida

DWL-3260AP

Access Point Wireless Gerenciável

Requisitos Minimos do Sistema

Requisitos Minimos do Sistema:

• Drive de CD-ROM
• Computador com Sistema Operacional Windows, Macintosh, ou Linux.
• Adaptador Ethernet Instalado, Internet Explorer 6.0 ou Netscape 7.0 e superior

Conteudo da Embalagem

Access Point Gerenciavel D-Link AirPremier™ DWL-3260AP
Unidade Base PoE
Adaptador de Energia DC 48V, 0.4A
Cabo de Energia
Manual e Garantia no CD
Guia de Instalação Rápida
Cabo Ethernet
Suporte de Montagem

NNota: Usar una fonte de energia com a voltagem diferente, pode danificar o produits e violar a garantia.

ISe algoum desses itens estiver faltando, por favor entre em conta com a sua revenda.

Instalando o Hardware

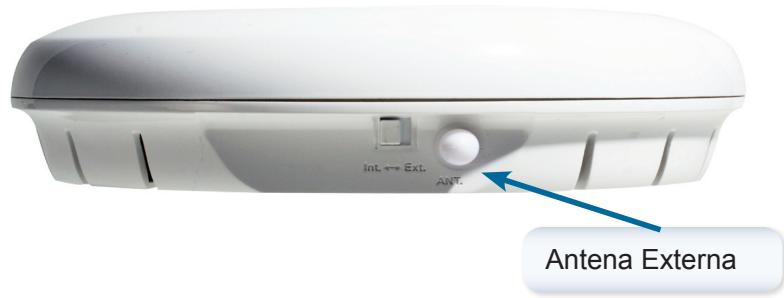

Note: O DWL-3260AP possui una antenna interna embutida, caso seja necessario o uso de antenna externa, vire o botão Ext e conecte a antenna.

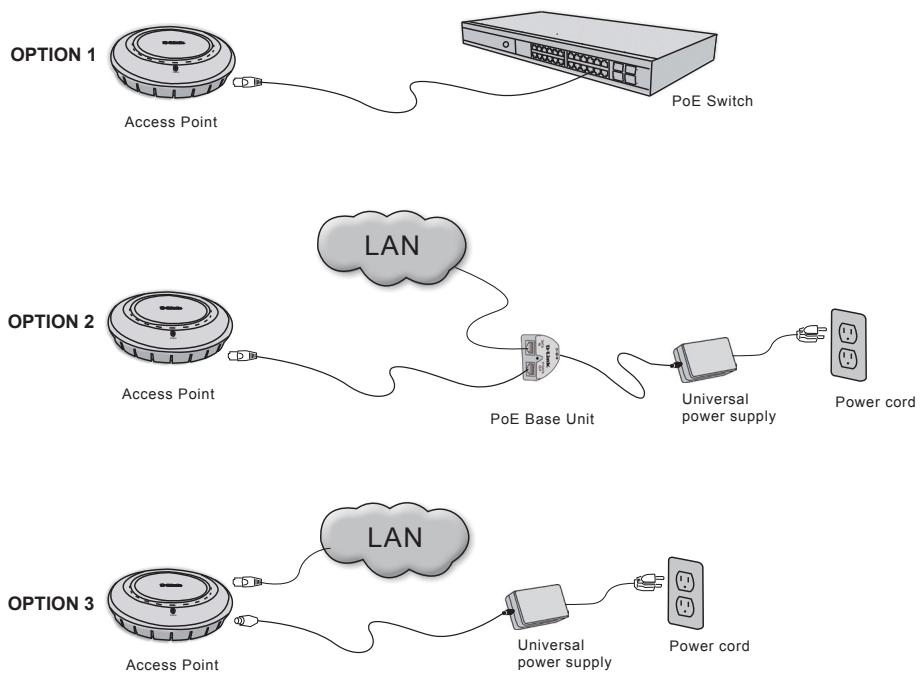

Conectando os Cabos Ethernet e de Energia

O access point receive energia atraves do cabo Ethernet ou adaptor de energia externo. Este produit también é recomendado para instalação em um ambiente A como definido no IEEE 803.3af, Power over Ethernet (PoE).

Opções de Energia do Access Point:

Opção 1: Conecte com um Wireless Switch D-Link ou除外 Switch compatível com 802.3af PoE.

Opção 2: Utilize a unidade base PoE para conectar a um Switch que não tenha compatuldade com PoE.

Opção 3: Conecte a uma tomada de energia disponível atraves da fonte de energia inclua.

Note: Este produto e todos os equipamentos de interconexão podem ser instalados em ambientes internos, incluindo todas as conexões LAN associadas.

Instalação Física para o seu Access Point (optional)

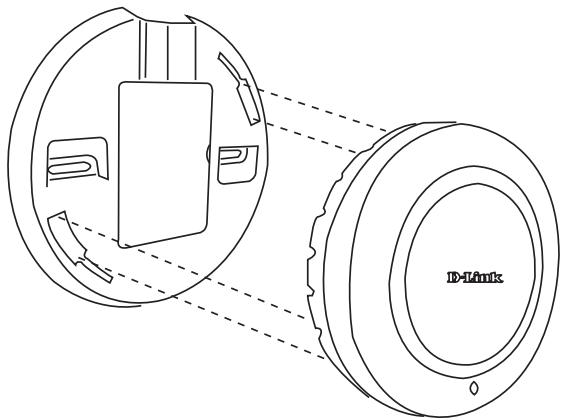

Instalação da Caixa de Junção:

1. Conecte o suporte a caixa de junção
   2.Conecte o DWL-3260AP ao suporte de montagem

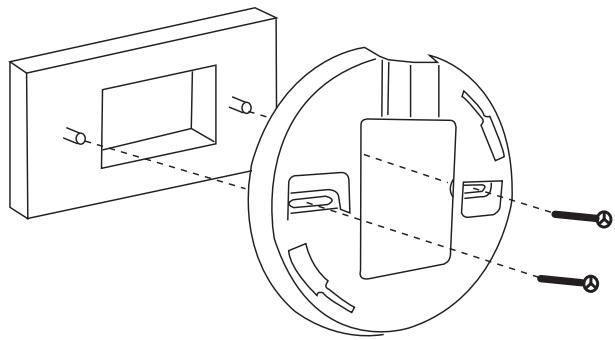

Instalacao em Parede ou Teto:

1.Coloque o suporte na posicao apropriada sobre a parede ou teto
2.Monte o AP no suporte sobre a parede ou teto.

Suporte Técnico

Você pode encontrar atualizações de software e documentoação de usuario no site da D-Link Brasil www.dlinkbrasil.com.br.

A D-Link fornece suporte的技术ico Gratis para clients no Brasil durante o periodo de vigencia da garantia deste produits.

Suporte Técnico para clients no Brasil:

Telephone

São Paulo (11) 2185-9301

Segunda à sexta

Das 8h30 às 18h30

Demais Regioes do Brasil 0800 70 24 104

E-mail:

email: [e-mail]
