TV1220B - Televisão BRANDT - Manual de utilização gratuito

Tipo de produto	Placa de cozimento vitrocerâmica
Marca	BRANDT
Modelo	TV1220B
Dimensões (L x P x A)	Aproximadamente 590 x 520 x 50 mm (estimativa)
Peso	Aproximadamente 8 kg (estimativa)
Alimentação elétrica	220-240 V ~ 50/60 Hz
Potência total máxima	Aproximadamente 7200 W (estimativa)
Número de zonas de cozimento	4 zonas (conforme modelo)
Tipo de zonas de cozimento	Zonas radiantes vitrocerâmicas com dupla zona em algumas áreas
Comandos	Táteis ou manuais conforme versão (modelos a, b, c, d)
Temporizador	Sim, até 99 minutos conforme potência
Funções de segurança	Segurança infantil, desligamento automático em caso de transbordamento, limitador de temperatura, calor residual (exibição H)
Material da superfície	Vitrocerâmica
Manutenção e limpeza	Limpeza com pano úmido e água com sabão, raspador especial para sujeiras queimadas
Reparabilidade	Peças de reposição disponíveis através do serviço pós-venda BRANDT
Serviço ao consumidor	0892 02 88 01 (0,45 €/min) ou BP 9526, 95069 Cergy Pontoise Cedex

Perguntas frequentes - TV1220B BRANDT

Como ligar a placa de cozimento?

Pressione a tecla ① por 3 segundos. Os indicadores das zonas de cozimento acendem.

Como ajustar a potência de uma zona?

Selecione a zona pressionando sua tecla, em seguida use as teclas + e - para ajustar a potência de 1 a 9.

Como usar o temporizador?

Após ligar uma zona e ajustar a potência, pressione a tecla L (modelo a) ou a tecla da zona (modelo b). Ajuste o tempo com as teclas + e -, em seguida confirme. O temporizador para após 10 segundos de inatividade.

Como ativar a segurança infantil?

Mantenha pressionada a tecla ① por 3 segundos. Um indicador acende. Para desativar, repita a operação.

O que significa a exibição 'H' em uma zona?

A exibição H indica que a zona ainda está quente (calor residual). Não toque na zona para evitar queimaduras.

Por que a placa desliga automaticamente?

A placa desliga por segurança se nenhuma tecla for pressionada por 10 segundos durante a seleção de uma zona, ou em caso de transbordamento sobre os comandos.

Quais recipientes usar na vitrocerâmica?

Use recipientes de cerâmica, cobre ou aço inoxidável com fundo plano e seco. Evite alumínio que pode deixar manchas. O diâmetro deve ser pelo menos igual ao da zona.

Como limpar a placa de cozimento?

Limpe após esfriar com um pano úmido e água com sabão. Para sujeiras queimadas, use um raspador especial para vitrocerâmica. Não use esponjas abrasivas.

O que fazer em caso de fissura na vitrocerâmica?

Desconecte imediatamente o aparelho e contate o serviço pós-venda BRANDT para substituir o vidro por um profissional qualificado.

Onde encontrar o manual completo?

Baixe gratuitamente o manual em formato PDF no site www.brandt.com ou em nossa plataforma notice-facile.com.

MANUAL DE UTILIZADOR TV1220B BRANDT

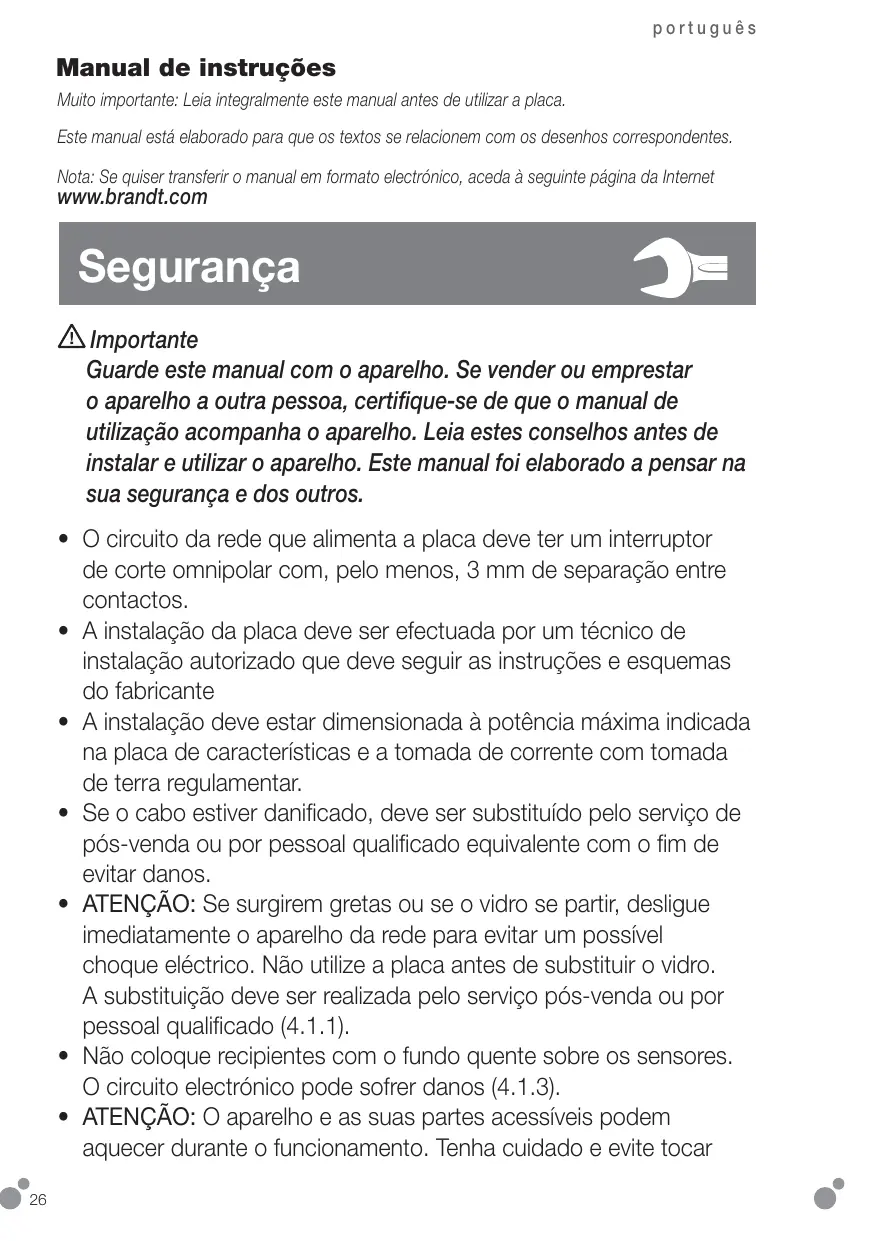

Manual de instruções

Muito importante: Leia integralmente este manual antes de utilizar a placa.

Este manual está elaborado para que os textos se relacionem com os desenhos correspondentes.

Nota: Se quiser transferir o manual em formato eletrónico, aceda à seguinte página da Internet www.brandt.com

Segurança

Importante

Guarde este manual com o aparelho. Se vender ou emprestar o aparelho a outra pessoa, certifique-se de que o manual de utilização acompanha o aparelho. Leia estes conselhos antes de instalar e utilizar o aparelho. Este manual foi elaborado a pensar na sua segurança e na dos outros.

• O circuito da rede que alimenta a placa deve ter um interruptor de corte omnipolar com, pelo menos, 3 mm de separação entre contactos.
• A instalação da placa deve ser efetuada por um técnico de instalação autorizado que deve seguir as instruções e esquemas do fabricante.
• A instalação deve estar dimensionada à potência máxima indicada na placa de características e a tomada de corrente com tomada de terra regulamentar.
• Se o cabo estiver danificado, deve ser substituído pelo Serviço de pós-venda ou por pessoal qualificado equivalente, com o fim de evitar danos.
• ATENÇÃO: Se surgirem gretas ou se o vidro se partir, desligue imediatamente o aparelho da rede para evitar um possível choque elétrico. Não utilize a placa antes de substituir o vidro. A substituição deve ser realizada pelo serviço pós-venda ou por pessoal qualificado (4.1.1).
• Não coloque recipientes com o fundo quente sobre os sensores. O circuito eletrónico pode sofrer danos (4.1.3).
• ATENÇÃO: O aparelho e as suas partes acessíveis podem aquecer durante o funcionamento. Tenha cuidado e evite tocar

nos elementos de aquecimento. As crianças com menos de 8 anos devem manter-se afastadas, exceto se estiverem sob supervisão permanente.

• Se a placa estiver instalada sobre uma gaveta, esta não deve conter objetos inflamáveis.
• Este aparelho pode ser utilizado por crianças de 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, se tiverem supervisão ou instruções apropriadas sobre a utilização do aparelho de uma maneira segura e que compreendam os perigos que implica. As crianças não devem brincar com o aparelho. A limpeza e a manutenção a realizar pelo utilizador não devem ser realizadas por crianças sem supervisão.
• ATENÇÃO: Pode ser perigoso cozinhar com gordura ou óleo sem estar presente, pois existe o risco de incêndio. NUNCA tente apagar um fogo com água. Desligue o aparelho e cubra as chamas com uma tampa ou uma manta ignífuga.
• ATENÇÃO: Perigo de fogo: não armazenar objetos na superfície de cozedura.
• Nunca utilize um aparelho de limpeza a vapor para limpar o aparelho.
• O aparelho não foi concebido para funcionar com um temporizador externo ou um sistema de controlo remoto.
• Para parar o funcionamento do aparelho, pressione durante 2 segundos o sensor (①). Um BIP longo e o apagar do dígito significam que o aparelho está desligado.
• Evite golpes dos recipientes sobre o cristal.
• Os focos de calor não devem funcionar sem recipiente.
• Utilize o aparelho só para a preparação de alimentos. Não utilize a placa como mesa de trabalho.
• Não despeje água fria diretamente na placa quando estiver quente.

Identificação

Identifique o modelo da sua placa (a", b", c", d") comparando o número e a disposição dos focos do seu aparelho com os das figuras.

1

Instalação

1.1 Desembalar. Retire todos os elementos de proteção. 1.2 Encastre no móvel. Tenha sempre em conta os dados das características (1.2.1) e as medidas do móvel onde vai encastrar a placa (1.2.2, 1.2.3). Se não vai colocar o forno debaixo da placa, deve instalar uma tábua de proteção segundo as medidas indicadas (1.2.4). Fixe a junta de espuma ao longo do contorno exterior da placa para obter uma boa estanqueidade (1.2.5). Vire a placa e introduza-a na folga (1.2.6). Não utilize materiais não amovíveis como o silicone.

1.3 Ligação à rede elétrica.

Modelos (a, c). Segundo o esquema (1.3.1). Cores: a) azul escuro, b) azul claro, c) castanho, d) vermelho, e) verde - amarelo.

Modelo (b). Para ligação a 220 - 240V~ ligue a placa segundo o esquema 1.3.3. Se for diferente, substitua o cabo e realize a ligação segundo o esquema (1.3.4).

Modelo (d). Segundo o esquema (1.3.2).

2

Utilização

Com vitrocerâmica são válidos os recipientes de barro, cobre ou aço inoxidável. Os de alumínio não são aconselháveis porque podem formar manchas sobre o vidro da placa.

2.1 Seleção da zona de cozedura. Disponha de vários focos para colocar os recipientes. Escolha o mais adequado em função do tamanho do recipiente. (2.1.1) 2.2 Ligar a placa. Modelos (a, b). Pressione ① durante 3 segundos para ligar a placa;

são ativados os das diferentes zonas de cozedura.

Nota: Para poder selecionar, se a função de segurança para crianças estiver ativada, desative-a premindo a tecla 1 durante 3 segundos.

2.3 Ativação do foco. Ative o foco onde colocou o recipiente pressionando a tecla correspondente (2.3.1). Nota: Se demorar mais de 10 segundos ao selecionar o foco, a placa apaga-se automaticamente, como medida de segurança. 2.4 Seleção da potência. Ajuste-a, pressionando + ou — (2.4.1).

FOCO ESPECIAL

2.5 Foco duplo. Depois de selecionar a potência, pressione 念 o foco duplo será ativado. Para anular, pressione

FUNÇÕES DE TEMPO

2.6 SELEÇÃO DO TEMPO

Modelo (a): Depois de ativar o foco e selecionar a potência 1,2,3....9, pressionando L visualiza-se 0 e o piloto da zona a temporizar. Se houver vários focos em funcionamento, pressionando várias vezes L, o piloto do foco a temporizar vai rodando (2.6.1). Selecione a zona a temporizar. Com +, -, atribui o tempo (2.6.2). Se pressionar - acede diretamente à temporização maior de 60 ou 99 minutos. Passados alguns segundos, ficará validado. Depois de decorrido o tempo, serão emitidos sinais sonoros, 0 e o piloto correspondente piscam. Pressione qualquer tecla para parar o sinal sonoro. Se quiser modificar o tempo, pressione L e siga os passos descritos anteriormente. Se houver vários focos temporizados, o visor mostra o tempo do foco que está mais próximo de terminar. Para visualizar o tempo, pressione L e selecione o foco que desejar verificar.

Nota: O temporizador irá apagar-se automaticamente se demorar mais de 10 segundos a selecionar o tempo.

Modelo (b): Depois de ativar o foco e selecionar a potência 1,2,3......9,

pressione a tecla - do foco a temporizar. Aparece um (2.6.3). Selecione o tempo com + e valide, pressionando novamente a tecla do foco temporizado (2.6.4). A potência será visualizada com um ponto, que indica que o foco está temporizado. Um sinal sonoro e uma indicação - advertem que o tempo terminou. (2.6.5). Para parar, pressione qualquer tecla.

Nota: O temporizador apagar-se-á automaticamente se demorar mais de 10 segundos ao selecionar o tempo.

Considerações sobre a temporização: Se o nível de potência é 9, o tempo máximo a temporizar será de 60 min. Se é diferente, o maior pode ser 99 min.

Uma vez concluído o tempo, o alarme soará enquanto não premir nenhuma tecla.

2.7 Vidros com comandos.

Modelos (c, d). Certifique-se de que o foco que vai acender corresponde ao foco que pretende usar (2.7.1). Rode o comando para a posição desejada e o piloto de funcionamento acende-se (2.7.2); este piloto também assinala o calor residual quando o foco se apaga.

2.8 Apagar o foco. Selecione a potência do foco que deseja apagar. 2.9 Calor residual. Depois de utilizar a placa, os focos mantêm-se quentes durante algum tempo que varia em função da potência selecionada e é visualizado um H ou um ponto nos focos não quentes. Não toque nesses focos, corre o risco de se queimar. 2.10 Função de bloqueio (teclas). Para evitar manipulações por parte das crianças. Pressione durante 3 segundos a tecla 1, o piloto acende-se e o bloqueio ficará ativado (2.10.1). Para desbloquear, repita a ação. Piloto apagado.

Recomendações:

• O foco está equipado com um limitador de temperatura interior que desliga o foco para o caso de o vidro aquecer excessivamente.
• Nos modelos eletrónicos, em caso de transbordamento sobre as teclas de comando, a vez deixa de funcionar e é emitido um sinal sonoro (4.1.2).
• Nos modelos eletrônicos, se mantiver pressionado um sensor durante demasiado tempo, a placa deixa de funcionar e é emitido um sinal sonoro.
• Os recipientes de alumínio não são aconselháveis, pois poderiam formar manchas sobre o vidro, a não ser que tenham um fundo com proteção em aço inoxidável.
• A base do recipiente tem de ser plana e estar seca.
• Certifique-se de que os diâmetros dos recipientes sejam maiores ou iguais ao da zona a utilizar e centre-o sobre o foco de calor.
• Tente não mover os recipientes, poderia quebrar o vidro.

Atenção: O funcionamento descontínuo das zonas de cozedura não é uma avaria. Funcionam nos períodos de ligar e desligar mais ou menos longos em função da potência desejada.

Manutenção e limpeza

• Limpe a fundo a superfície da sua placa quando tiver arrefecido. Não utilize produtos ou esfregões abrasivos. Limpe com um pano humedecido e água com sabão (3.1.1).
• Uma vez por semana, limpe a fundo com produtos especiais para vitrocerâmica. Recomendamos o VITRO-CLEN para a limpeza e a manutenção da sua placa em vitrocerâmica.
• A sujidade fortemente agarrada é eliminada com o raspador de vidro (3.1.2).
• Se por descuido queimar açúcar, elementos açucarados ou plástico sobre a placa, elimine-os o quanto antes com um raspador não quente. Se não o fizer, poderão aparecer manchas permanentes. Utilize a lâmina do raspador em bom estado, substitua-a no caso de aparecer alguma deterioração.

A placa foi elaborada a pensar na conservação do meio ambiente.

Respeito pelo meio ambiente - utilize as

potências adequadas para cada cozedura e selecione os recipientes de tamanho adequado para as quantidades dos alimentos que serão preparados. Quando o diâmetro do recipiente e o diâmetro da zona de cozedura têm o mesmo tamanho, a transmissão de calor é óptima. Ao terminar a cozedura, se o desejar, deixe o recipiente no mesmo lugar para utilizar o calor residual acumulado. Deste modo poupará energia.

Utilize uma tampa sempre que possa para reduzir a perda de calor por evaporação.

Gestão de resíduos de aparelhos eléctricos e electrónicos.

Não elimine os aparelhos misturando-os com os resíduos domésticos gerais.

Deposite a sua placa num centro especial de recolha.

A reciclagem de electrodomésticos evita consequências negativas para a saúde e o meio ambiente e permite poupar energia e recursos. Para mais informações, contacte as autoridades locais ou o estabelecimento onde adquiriu a placa.
