MANUAL DE UTILIZADOR SR8950 SAMSUNG

FUNCIONAMIENTO DE LA

• Antes de utilizar o aparelho, leia por favor este manual até ao fim e guarde-o para consulta futura.
• Como estas instruções de funcionamento abrangem vários modelos, as características do seu aspirador podem diferir ligeiramente das descritas neste manual SÍMBOLOS DE ATENÇÃO/AVISO USADOS AVISO ATENÇÃO Indica que existe o perigo de ferimentos graves ou morte. Indica que existe o risco de ferimentos ou danos materiais.

OUTROS SÍMBOLOS UTILIZADOS

Indica que existe o risco de ferimentos ou danos materiais. NOTA 02_ informações de segurança DJ68-00633A.indb 02 2011.10.7 9:37:7 AM

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Ao usar um dispositivo eléctrico devem ser adoptadas precauções básicas, incluindo o seguinte: LEIA TODAS AS INSTRUÇÕES ANTES DE UTILIZAR O ROBOT ASPIRADOR. Desligue o aparelho da tomada de corrente se não estiver a utilizá-lo e antes de efectuar uma manutenção. AVISO: para reduzir o risco de incêndio, choque eléctrico ou ferimentos: GENERALIDADES

• Utilize o aparelho apenas como descrito neste manual.
• Não utilize o robot aspirador nem o carregador se estiverem danificados.
• Se o aspirador não funcionar correctamente, se o tiver deixado cair, danificado, deixado no exterior ou tiver caído à água, leve-o a um centro de assistência ao cliente.
• Não mexa no carregador nem no robot aspirador com as mãos molhadas.
• Utilize apenas em superfícies secas e no interior.
• Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com deficiências físicas, sensoriais ou mentais ou falta de experiência e conhecimentos, excepto se forem supervisionadas ou lhes tiverem sido dadas instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança.
• As crianças devem ser vigiadas para impedir que brinquem com o aparelho.

CARREGADOR DE BATERIA

• Não modifique a ficha polarizada para caber numa tomada ou num cabo de extensão não polarizado.
• Não o utilize ao ar livre ou em superfícies molhadas.
• Desligue o carregador da tomada de corrente se não estiver a utilizá-lo ou antes de efectuar uma manutenção.
• Não recarregue o aspirador com um carregador diferente do fornecido pelo fabricante.
• Não o utilize com um cabo ou ficha danificados.
• Não puxe o aspirador pelo cabo, não utilize este último como pega, não o trilhe numa porta nem o puxe em locais com extremidades ou cantos afiados. Mantenha o cabo afastado de superfícies aquecidas.
• Não utilize cabos de extensão ou tomadas com capacidade de corrente inadequada.
• Não desligue o aspirador puxando pelo cabo. Para o desligar, agarre na ficha, não no cabo.
• Não corte nem queime as baterias, pois estas explodem a altas temperaturas.
• Não tente abrir o carregador. As reparações só devem ser efectuadas num centro de assistência ao cliente qualificado.
• Não exponha o carregador a altas temperaturas nem o deixe entrar em contacto com humidades. informações de segurança _03 DJ68-00633A.indb 03 2011.10.7 9:37:7 AM informações de segurança ROBOT ASPIRADOR
• Não aspire objectos duros ou afiados, como vidro, parafusos, moedas, etc..
• Não utilize o aparelho sem o filtro instalado. Ao efectuar a manutenção, não insira os dedos ou outros objectos no compartimento da ventoinha, pois o aspirador pode ligar-se acidentalmente.
• Não introduza nenhum objecto nas aberturas de ventilação. Não utilize com as aberturas de ventilação tapadas; mantenha as aberturas sem pó, fiapos, cabelos e tudo o que possa dificultar a passagem do ar.
• Não aspire materiais tóxicos (lixívia, amónia, líquido desentupidor de canos, etc.).
• Não aspire objectos a arder ou que provoquem fumo, como cigarros, fósforos ou cinzas quentes.
• Não aspire líquidos inflamáveis ou combustíveis, como gasolina, nem utilize o aspirador em áreas onde possam estar presentes.
• Não utilize o robot aspirador em espaços fechados onde haja vapores libertados por tinta de óleo, diluente, produtos anti-traças, pó inflamável ou outros vapores explosivos ou tóxicos.
• Podem ocorrer fugas do electrólito da bateria se utilizar demasiado o aspirador ou com temperaturas demasiado altas ou baixas. Se o líquido entrar em contacto com a pele, lave rapidamente com água. Se o líquido lhe entrar para os olhos, lave-os imediatamente com água limpa durante, pelo menos, 10 minutos. Consulte um médico. 04_ informações de segurança DJ68-00633A.indb 04 2011.10.7 9:37:8 AM índice

INFORMAÇÕES DE SEGURANÇA

Corrente eléctrica Antes de utilizar Durante a utilização Limpeza e manutenção

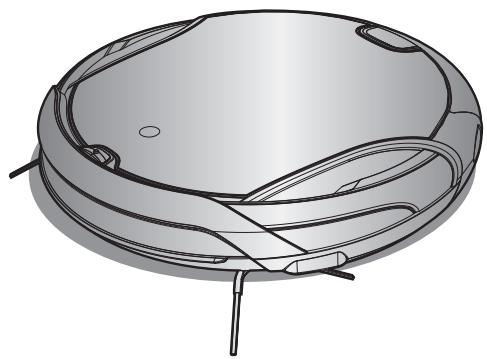

15 Componentes 16 Nome de cada peça

RESOLUÇÃO DE PROBLEMAS

20 Instalar o robot aspirador 20 Ordem de instalação 20 Ligar ou desligar o interruptor de corrente 21 Instalar o carregador 22 A carregar 23 Informações sobre a bateria 24 Acertar a hora 25 Instalar o VIRTUAL GUARD 27 Utilizar o robot aspirador 27 Iniciar/parar a limpeza 28 Recarga 29 Limpeza automática 30 Limpeza pontual 31 Limpeza máxima 32 Limpeza manual 33 Reserva de temporizador 34 Reserva semanal 36 Funções adicionais 36 Utilizar funções adicionais 37 Limpar o robot aspirador 37 Tenha em atenção os métodos de manutenção e limpeza 37 Limpar a janela do sensor e a câmara 38 Limpar o compartimento do pó e os filtros 39 Limpar o robot aspirador 39 Limpar a escova eléctrica 41 Limpar a escova rotativa lateral para limpeza de cantos 42 Limpar a roda motora 43 Lista de verificação antes de ligar para o serviço de assistência 45 Resolução dos problemas indicados pelos códigos de erro

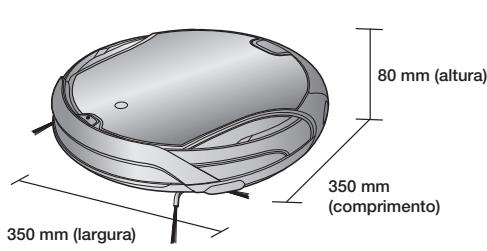

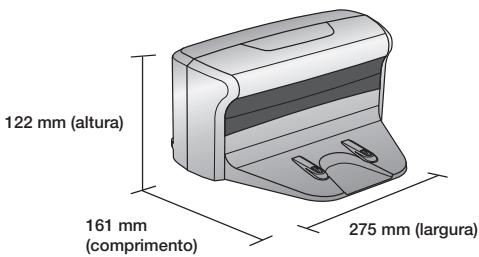

ESPECIFICAÇÕES DO PRODUTO

índice _05 DJ68-00633A.indb 05 2011.10.7 9:37:8 AM informações de segurança

AVISO AVISO AVISO Não dobre o cabo eléctrico à força nem coloque em cima dele objectos pesados que o possam partir. - Se o fizer poderá provocar um incêndio ou choques eléctricos. Limpe bem todo o pó ou água que possa existir na ficha eléctrica. - Se não o fizer poderá provocar uma avaria no aparelho ou choques eléctricos. Não desligue a ficha eléctrica da tomada de corrente puxando-a pelo cabo, nem toque na ficha com as mãos molhadas. - Se o fizer poderá provocar um incêndio ou choques eléctricos. AVISO Não ligue várias fichas a uma só tomada de corrente. (Não deixe o cabo esticado no chão). - Se o fizer poderá provocar um incêndio ou choques eléctricos. AVISO Não utilize uma ficha ou cabo eléctrico danificado nem uma tomada de parede que esteja solta. - Se o fizer poderá provocar um incêndio ou choques eléctricos. 06_ informações de segurança DJ68-00633A.indb 06 2011.10.7 9:37:8 AM

ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO Nunca utilize o robot aspirador em locais com substâncias inflamáveis, tais como: - Locais com velas ou candeeiros de mesa no chão. - Locais com fogo aceso (lareira ou braseira). - Locais com gasolina, álcool destilado, diluente, cinzeiros com cigarros acesos, etc.. O robot aspirador só se destina a utilização doméstica. Não o utilize nos locais indicados a seguir. - Sótãos, caves, armazéns, edifícios industriais, compartimentos separados afastados do edifício principal, locais molhados ou húmidos, como casas de banho ou lavandarias e locais estreitos e muito altos, como mesas ou prateleiras. Podem ocorrer danos graves (funcionamento anormal e avaria) se utilizar o aspirador nestes locais.

01 INFORMAÇÕES DE SEGURANÇA

ATENÇÃO Antes de ligar o robot aspirador, verifique se o compartimento do pó está instalado. - Se o compartimento do pó não estiver colocado, o aspirador não funciona. Abra todas as portas para limpar todos os compartimentos. - Se uma porta estiver fechada, o robot aspirador não vai poder entrar no compartimento. - No entanto, feche todas as portas da entrada principal, varanda e casas de banho e de todos os outros compartimentos onde o robot aspirador possa cair para um piso inferior. Não utilize o aspirador em pavimentos pretos. - O robot aspirador poderá não funcionar normalmente. No caso de tapetes com franjas compridas, dobre as franjas para debaixo do tapete. - As franjas não dobradas podem provocar danos graves no tapete e no aspirador, porque ficam presas na roda motora ou na escova eléctrica. Quando o sensor de declives está sujo, o robot aspirador pode cair das escadas, parapeito, etc.. Tal poderá provocar ferimentos pessoais ou danificar gravemente o aspirador. Para evitar que isso aconteça, instale os VIRTUAL GUARDS (definição do modo de Barreira) à frente de áreas perigosas. Limpe a janela do sensor e a câmara para não executar ordens erradas. informações de segurança _07 DJ68-00633A.indb 07 2011.10.7 9:37:8 AM ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO Retire primeiro todos os objectos pequenos ou artigos frágeis das áreas a aspirar. - Verifique se retirou todos os objectos antes da limpeza. - Retire os artigos frágeis, como louças, objectos de vidro, vasos de flores, etc.. - O robot aspirador não reconhece moedas, anéis ou outros objectos valiosos, como jóias. Retire os objectos espalhados pelo chão antes de aspirar. - O robot aspirador detecta obstáculos a 5 cm de distância. - As toalhas de banho, os tapetes em frente das banheiras, lavatórios, entradas ou divisões de serviço, os cabos eléctricos, as toalhas de mesa ou as correias podem ficar presas na roda motora ou na escova eléctrica. Se isso acontecer os objectos poderão cair da mesa. Informe todos os membros da família (ou pessoas relevantes) que devem ser cautelosos antes de aspirar ou ao usar o Modo de limpeza programada. - O robot aspirador pode embater nas crianças, provocando quedas. Certifique-se de que as crianças não pisam nem se sentam em cima do robot aspirador. - As crianças poderão cair ou ferir-se, ou o aspirador pode ficar gravemente danificado. Se deixar uma criança ou um animal de estimação sozinho, desligue o robot aspirador no interruptor de corrente. - O robot aspirador poderá chamar a sua atenção. - Se entalar ou prender os dedos, pés, vestuário ou cabelo na roda motora ou na escova eléctrica, pode ferir-se. - Se uma criança ou animal de estimação estiver no caminho do robot aspirador, este último pode identificá-lo como um obstáculo e não limpar essa zona. - Se o interruptor de corrente estiver desligado, desliga o fornecimento de corrente e desactiva todas as funções. Ao instalar o carregador, não deixe o cabo eléctrico esticado no chão. - Se o robot aspirador se recarregar ou passar automaticamente pela estação do carregador, poderá enrolar o cabo eléctrico à sua volta. Mantenha sempre o cabo eléctrico do carregador ligado à tomada de corrente. - Embora o robot aspirador tenha uma função de carga automática, se o cabo eléctrico da estação do carregador estiver desligado, o aspirador não carrega a bateria automaticamente. 08_ informações de segurança DJ68-00633A.indb 08 2011.10.7 9:37:9 AM ATENÇÃO AVISO Os objectos na frente do carregador impedem o carregamento automático do robot aspirador. - Desimpeça essas áreas. 0,5 a de cerc

Não deve haver nenhum obstáculo a 0,5 m à direita e à esquerda e a um 1 m da parte da frente. a de cerc AVISO

ATENÇÃO Instale o carregador num local de fácil acesso pelo robot aspirador. - Se instalar o carregador num canto, pode causar movimentos adicionais e prejudicar o processo de recarga automática. Não provoque um curto-circuito nos pinos de carga com objectos metálicos, como pauzinhos, chaves de fendas, etc.. - Tal causará danos graves no carregador. Certifique-se de que não há vestígios de líquidos na estação do carregador. - Se isso acontecer poderá provocar um incêndio ou choques eléctricos. Certifique-se de que o robot aspirador não aspira ou passa por cima de líquidos (por exemplo, água, óleo), nem aspira ou passa por cima de material absorvente para dejectos de animais de estimação. - Tal poderá provocar danos graves no aspirador. - Os líquidos podem espalhar-se nas rodas e sujar o chão. Não utilize o carregador para outros fins. - Tal poderá causar danos graves no carregador ou provocar um incêndio. Não coloque a estação do carregador em pavimentos escuros. - Se o pavimento for escuro, o robot aspirador terá dificuldade em regressar ao mesmo. informações de segurança _09 DJ68-00633A.indb 09 2011.10.7 9:37:9 AM

DURANTE A UTILIZAÇÃO

ATENÇÃO Não utilize o robot aspirador em tapetes grossos. - Pode provocar problemas no robot aspirador. - Pode também danificar os tapetes. ATENÇÃO Não utilize o robot aspirador em cima de uma mesa ou em locais altos. - Pode danificar o aspirador se ele cair acidentalmente ATENÇÃO ATENÇÃO ATENÇÃO AVISO O robot aspirador pode bater na mobília, por exemplo, nas pernas de cadeiras ou mesas, móveis estreitos ou compridos, etc. durante o funcionamento. - Para aspirar melhor e mais rapidamente, coloque as cadeiras em cima da mesa. Não coloque nenhum objecto em cima do robot aspirador. - Poderá provocar uma avaria no mesmo. Retire imediatamente todos os pedaços grandes de papel ou sacos de plástico do aspirador enquanto aspira. - Se utilizar o aspirador durante um longo período de tempo com a respectiva porta de entrada obstruída, pode provocar danos graves no aspirador. Se o robot aspirador emitir ruídos estranhos, odores ou fumos, desligue-o imediatamente no interruptor de corrente e contacte o centro de assistência ao cliente. 10_ informações de segurança DJ68-00633A.indb 10 2011.10.7 9:37:10 AM ATENÇÃO NOTA NOTA

01 INFORMAÇÕES DE SEGURANÇA

NOTA Não mova o aspirador robótico segurando pelo compartimento do pó. - Tal pode fazer com que o compartimento do pó se solte, resultado em ferimentos ou sérios danos no produto. O robot aspirador pode não conseguir funcionar se ficar preso na entrada ou soleira da porta de uma varanda. - Para retomar o funcionamento, desligue e volte a ligar o interruptor de corrente depois de deslocar o aspirador para um local onde possa continuar a limpeza. O robot aspirador não consegue limpar completamente os locais de difícil acesso, como cantos e os espaços entre os sofás e as paredes. - Limpe esses locais manualmente. Se o robot aspirador não conseguir apanhar aglomerados de poeiras formados durante a aspiração, estes podem permanecer após a limpeza. - Neste caso, apanhe o pó com outro objecto de limpeza.

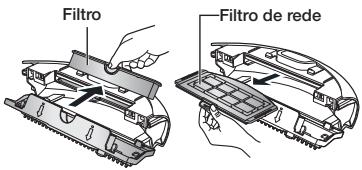

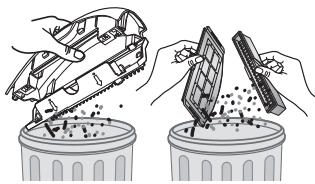

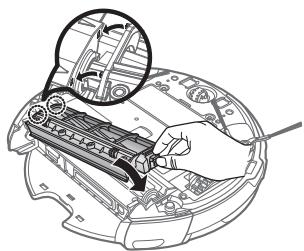

LIMPEZA E MANUTENÇÃO

ATENÇÃO ATENÇÃO AVISO Para limpar o aspirador, não pulverize água directamente na parte exterior do mesmo nem o limpe com um material volátil, como benzeno, diluente ou álcool. - Tal poderá provocar danos graves no aspirador. A unidade só deve ser desmontada ou montada por um técnico de manutenção credenciado. - Caso contrário, o produto poderá ficar danificado. Retire regularmente as substâncias estranhas acumuladas nos sensores de obstáculos e declives. - A sujidade acumulada nos sensores provocará o funcionamento incorrecto dos mesmos. Sensor de declives Sensor de obstáculos informações de segurança _11 DJ68-00633A.indb 11 2011.10.7 9:37:10 AM AVISO Para remover as substâncias estranhas, use sempre a escova de limpeza depois de desligar o interruptor de corrente. - Se não o fizer, o aspirador poderá ligar-se subitamente e provocar ferimentos pessoais ou ficar gravemente danificado. Escova lateral para limpeza de cantos?? Escova eléctrica AVISO AVISO AVISO Se o cabo eléctrico estiver danificado, solicite a sua substituição a um técnico de assistência qualificado do centro de assistência ao cliente. - Se não for substituído. poderá provocar um incêndio ou choques eléctricos. Antes de limpar o carregador, desligue o cabo eléctrico por motivos de segurança. Contacte o centro de assistência ao cliente da Samsung Electronics para substituir a bateria. - Se não utilizar baterias originais o aspirador poderá avariar-se. 12_ informações de segurança DJ68-00633A.indb 12 2011.10.7 9:37:10 AM características do produto

FUNÇÃO VIRTUAL GUARD MUITO ÚTIL

Pode confinar o robot aspirador a uma determinada zona utilizando o modo de Barreira (parede virtual).

• O que é o reconhecimento da forma do tecto (Visionary mapping plus™)? Esta função reconhece a forma do tecto, utilizando a câmara existente na parte superior para identificar a área a limpar, e determina o melhor modo de passar sobre e limpar todas as zonas do pavimento.

LIMPEZA DELICADA DE CADA CANTO

Uma vez que o robot aspirador limpa o chão de forma sequencial ( ) ao longo do mapa determinado pela função de reconhecimento da forma do tecto, limpa todos os cantos do chão.

VÁRIOS MODOS DE LIMPEZA

Existem vários modos de limpeza que se adaptam às suas necessidades.

1. Modo Automático: Limpa todas as divisões automaticamente.

2. Modo Pontual: Limpa muito bem uma área definida. Pode ser usado para limpar migalhas

3. Modo Máximo: Funciona até a bateria estar quase descarregada.

4. Modo Manual: Pode limpar manualmente o chão movendo o robot aspirador com um

comando à distância.

5. Modo Turbo: Uma vez que a escova eléctrica roda à velocidade máxima neste modo, o

produto limpa mais eficazmente. (Pode mudar de modo com o comando à distância).

6. Modo de Sensor de Poeira: Quando entra poeira no aspirador, o robot aspirador começa a

limpar a área circundante de forma intensiva. (Pode ser operado com o comando à distância).

7. Modo de Temporizador: À hora especificada, o robot aspirador limpa o chão.

8. Modo de Programação Semanal: Uma operação de limpeza programada inicia-se à hora

definida num dia específico da semana. características do produto _13 DJ68-00633A.indb 13 2011.10.7 9:37:11 AM

CARREGAMENTO AUTOMÁTICO

Quando a bateria tem pouca carga, o robot aspirador é automaticamente encaminhado para o carregador, para poder efectuar um carregamento automático rápido. ESCOVA ROTATIVA LATERAL PARA LIMPEZA DE CANTOS A escova rotativa lateral para limpeza de cantos limpa o pó dos cantos.

ATRAVESSAR A SOLEIRA

Cerca de 1 cm Tipo degrau Tipo vertical O inovador sistema de transmissão do robot aspirador permite atravessar as soleiras das portas com uma altura de cerca de 1cm e limpar todas as divisões. O robot aspirador pode não conseguir passar uma soleira de porta de 1 cm, consoante a forma desta.

DESVIAR-SE DE OBSTÁCULOS

Quando o robot aspirador se depara com um obstáculo durante a limpeza, o sensor de obstáculos permite que o aspirador se desvie e continue a limpar. (O aspirador poderá eventualmente tocar em obstáculos finos ou estreitos). ANTI-QUEDA Os 3 sensores de declives detectam degraus descendentes como, por exemplo, escadas ou a soleira da porta da rua, impedindo deste modo que o robot aspirador caia pelas escadas abaixo.

DISPOSITIVO DE SEGURANÇA

parar Se levantar o robot aspirador durante a limpeza, as rodas motoras, a escova eléctrica, o motor de aspiração e a escova lateral rotativa param automaticamente graças à detecção do sensor. 14_ características do produto DJ68-00633A.indb 14 2011.10.7 9:37:11 AM montar o aspirador COMPONENTES 02 MONTAGEM ■ Estrutura principal ■ Comando à distância ■ Carregador (estação) ■ Outros componentes (Pilhas tipo AAA) Manual do utilizador VIRTUAL GUARD /2 baterias Filtro de substituição Escova de limpeza Guia rápido montagem _15 DJ68-00633A.indb 15 2011.10.7 9:37:12 AM

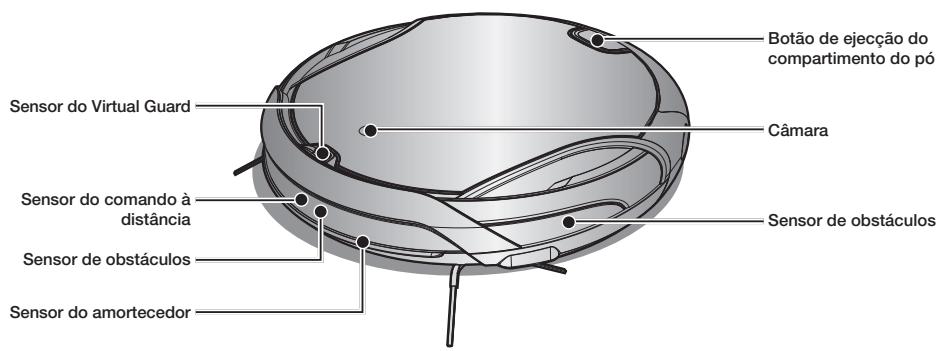

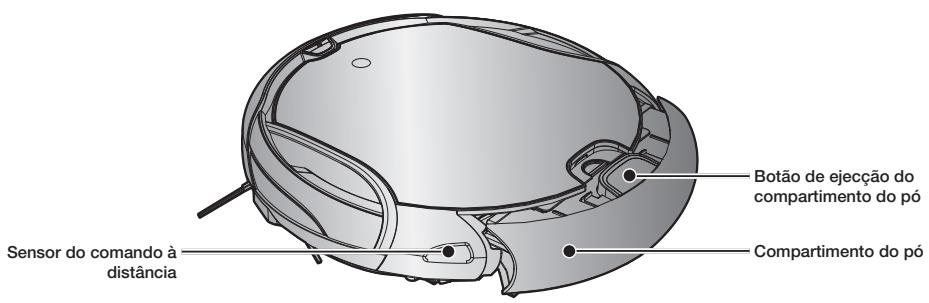

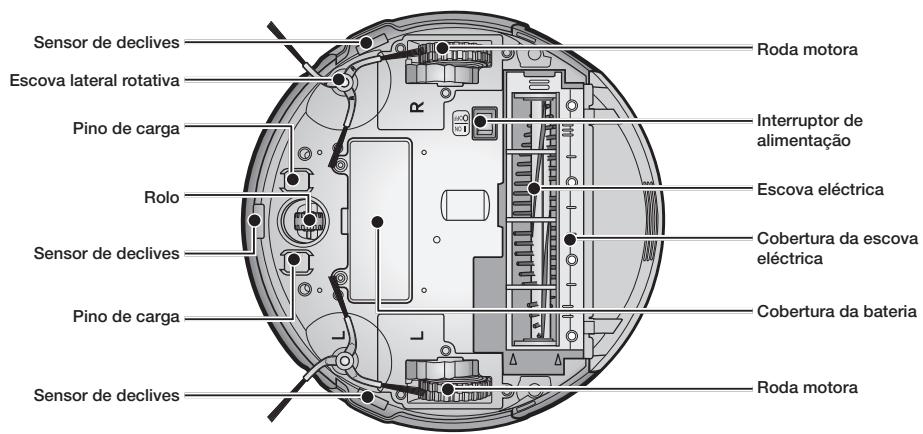

■ Unidade principal Botão de ejecção do compartimento do pó Sensor do Virtual Guard Câmara Sensor do comando à distância Sensor de obstáculos Sensor de obstáculos Sensor do amortecedor Parte da frente Botão de ejecção do compartimento do pó Compartimento do pó Sensor do comando à distância Parte lateral Sensor de declives Roda motora Escova lateral rotativa Interruptor de alimentação Pino de carga Escova eléctrica Rolo Sensor de declives Cobertura da escova eléctrica Pino de carga Cobertura da bateria Roda motora Sensor de declives Parte inferior 16_ montagem DJ68-00633A.indb 16 2011.10.7 9:37:16 AM ■ Carregador (estação) Indicador luminoso de carregamento (verde) 02 MONTAGEM Indicador luminoso de alimentação (vermelho) Enrolador de fio Terminais de carregamento Parte da frente Parte de trás ■ VIRTUAL GUARD Botão Modo/Alimentação Indicador luminoso de modo Sensor de detecção do corpo principal Sensor de detecção da distância ■ Instalar as baterias As baterias não são fornecidas com o aparelho. Terá de as adquirir separadamente. Instale as baterias alcalinas (tipo D) antes da utilização.

Levante a tampa do VIRTUAL GUARD enquanto prime a patilha de bloqueio.

Instale as baterias no VIRTUAL GUARD, como se mostra na figura abaixo. (Se instalar as baterias com a polaridade incorrecta, o VIRTUAL GUARD não funcionará). Depois de inserir a ponta da tampa na ranhura, empurre a outra extremidade para dentro até encaixar com um clique. ❈ Especificação: baterias alcalinas tipo D (LR20) montagem _17 DJ68-00633A.indb 17 2011.10.7 9:37:17 AM ■ Comando à distância Power (Alimentação) Recharging (Recarga) Auto (Automático) Botões direccionais Max (Máximo) Spot (Pontual) (deslocar-se para trás não é possível). Start/Stop (Iniciar/Parar) Manual Sensor de Poeira Turbo Sound (Som) Clock (Relógio) Timer/Weekly (Temporizador/ Semanal) ■ Instalar as pilhas do comando à distância Na altura da aquisição do produto as pilhas não estão instaladas no comando à distância. Instale as baterias (tipo AAA) antes da utilização.

Levante a tampa do compartimento de baterias localizado na parte de trás do comando à distância, enquanto prime a patilha de bloqueio.

Instale as baterias no comando, como se mostra na figura abaixo. (Se instalar as baterias com a polaridade incorrecta, o comando à distância não funcionará).

Depois de inserir a ponta da tampa na ranhura, empurre a outra extremidade para dentro até encaixar com um clique. ❈ Especificação: Pilhas tipo AAA 18_ montagem DJ68-00633A.indb 18 2011.10.7 9:37:18 AM ■ Visor

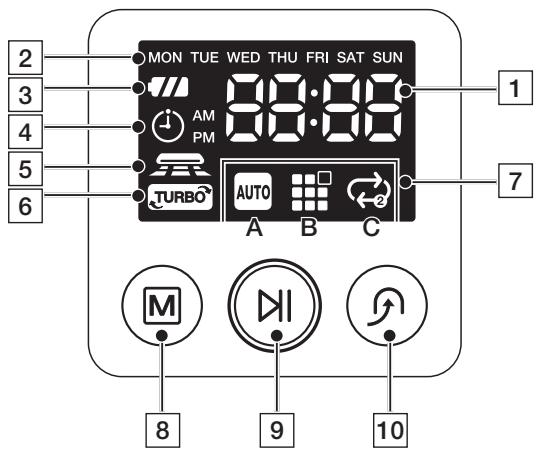

- Mostra o visor do temporizador, o estado da evolução e os códigos de erro, utilizando números, letras e elementos gráficos.

- Ao definir uma reserva semanal para iniciar a limpeza a partir da hora especificada no dia da semana especificado, o ícone correspondente ao dia da semana seleccionado acende-se.

3. Indicador de nível da bateria

- A carregar: Mostra a evolução do carregamento em 3 passos. - Em utilização: Mostra o nível de carga da bateria. Durante a utilização, o nível de carga da bateria vai diminuindo, nível a nível, a partir de FULL (CHEIO). (Se a bateria ficar completamente descarregada, um nível pisca mostrando “Lo”).

- Quando a limpeza está programada, o ícone do temporizador está aceso.

- Este ícone acende-se quando o modo de Sensor de Poeira está activado.

- Este ícone acende-se quando o modo Turbo está activado.

7. Visor do modo de limpeza

- Sempre que premir o botão do modo de limpeza, aparece o modo de limpeza correspondente. (A) Modo Automático: Este ícone acende-se quando é seleccionado o modo de limpeza automática. (B) Modo Pontual: Este ícone acende-se quando é seleccionado o modo de limpeza pontual. (C) Modo Máximo: Este ícone acende-se quando é seleccionado o modo de limpeza máxima. COMPONENTE DO BOTÃO??

- Prima para seleccionar um modo de limpeza. Depois de seleccionar um modo de limpeza, ) para iniciar a limpeza. prima o botão (

- Prima para iniciar/parar a limpeza. 10.Recarga - Ao premir este botão, o robot aspirador volta à estação do carregador para carregar a bateria. montagem _19 DJ68-00633A.indb 19 2011.10.7 9:37:20 AM utilizar o aspirador

Para utilizar o robot aspirador, tem de ligar o interruptor de corrente existente na parte inferior da unidade principal.

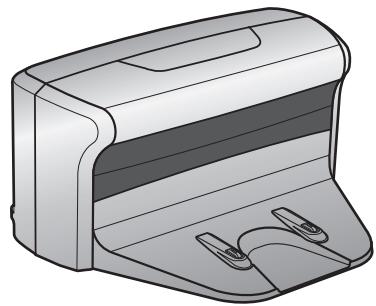

2. Instalar o carregador

Para carregar o robot aspirador, tem de instalar primeiro o carregador. Uma vez que a bateria está descarregada quando o produto é adquirido, tem de a carregar totalmente antes da utilização.

Deve carregar totalmente a bateria antes de utilizar o robot aspirador.

Deve acertar a hora para utilizar as opções de limpeza programada e diária.

5. Instalar o VIRTUAL GUARD

Pode confinar o robot aspirador a uma determinada zona utilizando o modo de Barreira (parede virtual). Ligar ou desligar o interruptor de corrente Para utilizar o robot aspirador, tem de ligar o interruptor de corrente. Se desligar o interruptor de corrente, todas as definições serão reiniciadas, com excepção da hora actual e das reservas semanais.

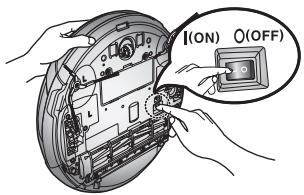

1. Levante o corpo e ligue o interruptor de alimentação,

tendo o cuidado de não premir outros botões. - Se os ícones não se acenderem, significa que a bateria está totalmente descarregada. Neste caso, deve acoplar o robot aspirador à estação do carregador depois de ligar o interruptor de corrente. - A hora configurada poderá ser diferente da hora actual. Se a hora configurada estiver incorrecta, acerte a hora de acordo com a hora actual. ❈ Caso algum dos botões tenha sido premido com o interruptor de alimentação ligado, os botões poderão não funcionar mesmo depois de ligar a alimentação. Desligue o interruptor de alimentação e aguarde 2 minutos antes de voltar a ligar a alimentação. ATENÇÃO Se o interruptor de corrente estiver desligado, o robot aspirador não será carregado mesmo que esteja acoplado à estação do carregador. 20_ funcionamento DJ68-00633A.indb 20 2011.10.7 9:37:20 AM Instalar o carregador Indicador luminoso Indicador luminoso de carga 03 FUNCIONAMENTO

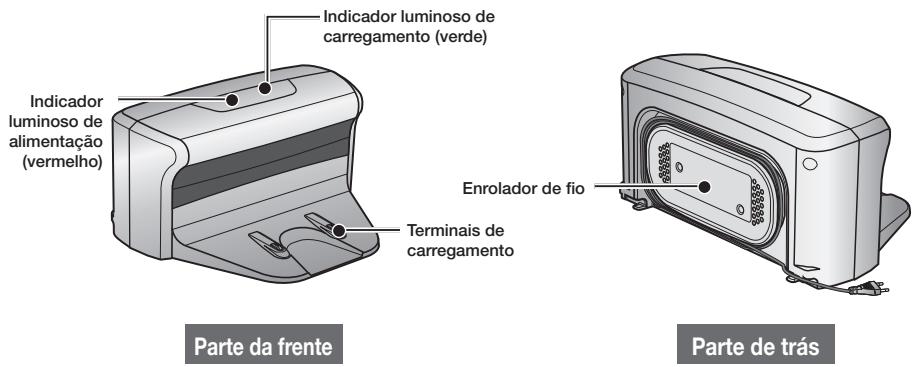

1. Instale o carregador numa superfície plana.

2. Não deve haver nenhum obstáculo a 0,5 m à direita e à

esquerda e a um 1 m da parte da frente. a de

3. Instale o carregador num local de fácil acesso pelo robot aspirador.

4. Disponha o cabo eléctrico ao longo da parede.

5. Se o chão for de madeira, instale o carregador no mesmo

sentido do grão da madeira. NOTA Mantenha sempre o cabo eléctrico do carregador ligado à tomada de corrente. - Se o carregador não receber corrente, o robot aspirador não conseguirá encontrar o carregador e não poderá carregar-se automaticamente. - Se o robot aspirador for separado do carregador a bateria ficará automaticamente descarregada. funcionamento _21 DJ68-00633A.indb 21 2011.10.7 9:37:21 AM A carregar Quando adquire o produto, a bateria está completamente descarregada e o robot aspirador tem de ser carregado manualmente. Indicador luminoso de carga Indicador luminoso Ligue o interruptor de corrente localizado na parte inferior do produto.

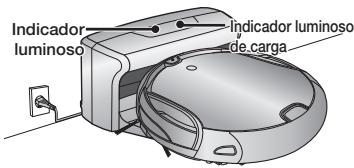

1. Depois de alinhar os pinos de carga da unidade

principal com o pino de carga da estação do carregador, prima a unidade principal até ouvir um som de recarga do carregador. - O indicador luminoso de carga acende-se com luz verde. Indicador luminoso Indicador luminoso de carga

2. Verifque o estado da carga do robot aspirador.

- Quando se inicia o carregamento, o indicador de nível da bateria e “ ” aparecem nesta sequência no visor.

Concluído o carregamento, o indicador de nível da bateria e a indicação “FULL” aparecem no visor. A carregar Pisca Pisca ■ Quando o visor de nível da bateria pisca durante a limpeza, o robot aspirador pára de aspirar e carrega-se automaticamente no carregador. ■ Se o robot aspirador iniciar o ciclo de limpeza actual num local diferente do local da estação de carregamento e se não localizar esta última durante a limpeza, irá parar junto ao local onde iniciou a limpeza. ■ Se o nível da bateria piscar e a indicação “Lo” aparecer durante a limpeza, o robot aspirador não poderá ser comandado pelo comando à distância nem pelos botões da unidade principal. Neste caso, deve transportar o robot aspirador directamente até ao carregador para carregar a bateria. (Isto acontece quando a bateria está completamente descarregada). Carregado <Visor de carga> Carga A carregar Carga terminada necessária 22_ funcionamento DJ68-00633A.indb 22 2011.10.7 9:37:21 AM NOTA 03 FUNCIONAMENTO

• Quando adquire o produto, carregar totalmente a bateria demora cerca de 180 minutos e funciona durante cerca de 100 minutos.
• Se carregar uma bateria que esteja sobreaquecida, o tempo de carregamento pode aumentar.
• Medidas a adoptar quando o carregamento não é uniforme. Se o robot aspirador não conseguir carregar automaticamente, verifique o seguinte: - Desligue e volte a ligar o interruptor de corrente na parte inferior do robot aspirador. - Volte a ligar o cabo eléctrico do carregador. - Verifque se existem substâncias estranhas no conector de carga e limpe os conectores de carga da unidade principal e do carregador com um pano seco. - Verifque se existem objectos perto do carregador que sejam reflectores fortes.
• Se separar robot aspirador do carregador, este descarrega-se naturalmente. - Carregue o robot aspirador através do carregador, se possível. (Se se ausentar da sua casa durante muito tempo devido a uma viagem, férias, etc., desligue o interruptor de corrente do robot aspirador e desligue a corrente do carregador, para os guardar). Informações sobre a bateria ■ O robot aspirador é alimentado por uma bateria recarregável de iões de lítio (Li-ion) amiga do ambiente e uma função de prevenção de sobrecarga garante um tempo de vida útil prolongado. ■ O período de garantia da bateria é de 6 meses a contar da data de compra. ■ Antes de comprar a bateria, pergunte no centro de assistência ao cliente qual o símbolo da peça genuína ) e o número do modelo.

Esta bateria destina-se apenas a robots aspiradores da Samsung. A sua utilização noutros aparelhos ou para outras finalidades é estritamente proibida. Não desmonte nem modifique a bateria. Carregue-a num local com boa ventilação. Não exponha a bateria ao fogo e não a aqueça. Não ligue nenhum objecto metálico aos terminais (+) ou (-) da bateria. Mantenha-a dentro de casa (0°C~40°C). Antes de descartar este produto, elimine a bateria de acordo com as leis ambientais em vigor. Não elimine este tipo de baterias no lixo doméstico. Siga todos os regulamentos locais quando eliminar baterias usadas. ❈ Se a bateria estiver avariada, não a desmonte. Contacte o centro de assistência ao cliente mais próximo. ❈ Um tempo de carregamento mais longo e uma duração da bateria mais curta indicam que a bateria está a chegar ao fim da sua vida útil. Contacte um centro de assistência ao cliente autorizado para substituir a bateria. A bateria recarregável incorporada no produto não pode ser substituída pelo utilizador. Para obter informações sobre como substituí-la, contacte o seu fornecedor de serviços. funcionamento _23 DJ68-00633A.indb 23 2011.10.7 9:37:21 AM Acertar a hora O relógio apresenta a hora actual. Pode alterar a hora actual através dos passos seguintes. ■ Só pode alterar a hora com o comando à distância. Comando à distância Sequência de configuração Pisca

1. Carregue no botão Clock.

- É apresentada a hora actual. Pisca

2. Carregue no botão Clock.

- O dia da semana pisca. Carregue no botão Y ou Z para definir o dia da semana. Diminuir Aumentar Diminuir Aumentar

3. Carregue no botão Clock.

Carregue no botão Y ou Z para acertar a hora. Diminuir Aumentar

4. Carregue no botão Clock.

Carregue no botão Y ou Z para acertar os minutos. Pisca Pisca Pisca

5. Carregue no botão Clock.

- O valor configurado pisca e as definições estão concluídas. Cancelar as definições Comando à distância

Carregue no botão Iniciar/Parar para cancelar as definições e sair do modo de acerto da hora.

Se não houver nenhuma introdução durante 1 minuto durante o acerto da hora, o aspirador sai automaticamente do modo de acerto da hora. 24_ funcionamento DJ68-00633A.indb 24 2011.10.7 9:37:22 AM Instalar o VIRTUAL GUARD Pode confinar o robot aspirador a uma determinada zona utilizando o modo de Barreira (parede virtual). Indicador luminoso de modo Sensor de detecção do corpo principal Operações dos botões

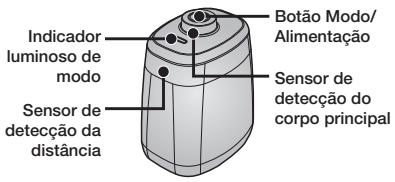

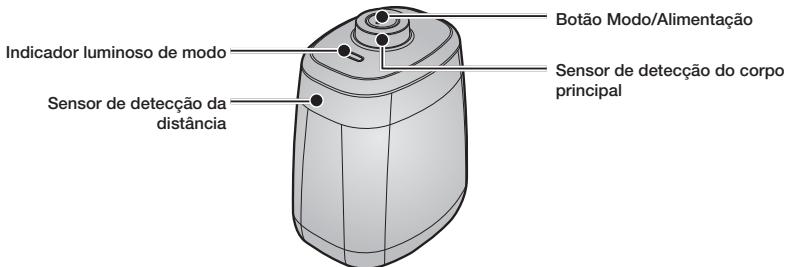

1. Operações dos indicadores luminosos de modo

- Modo de barreira (parede virtual): o indicador luminoso vermelho pisca. - Desligado: o indicador luminoso apaga-se. 03 FUNCIONAMENTO Sensor de detecção da distância Botão Modo/ Alimentação

- Sempre que carregar no botão Modo/Alimentação, selecciona os modos Barreira (parede virtual) ➝ Desligado, por esta ordem. ❈ A distância da parede virtual é de 2,5 m no mínimo e poderá diferir consoante o meio circundante e o movimento do robot. Criar uma barreira (parede virtual) O VIRTUAL GUARD cria uma barreira invisível que o robot aspirador não consegue atravessar. Ex.: em frente de vasos, mobília, porta da rua, etc..

1. Seleccione o modo Barreira (parede virtual) com o

botão Modo/Alimentação. - O indicador luminoso do modo pisca a vermelho. Sensor de distância É criada uma barreira

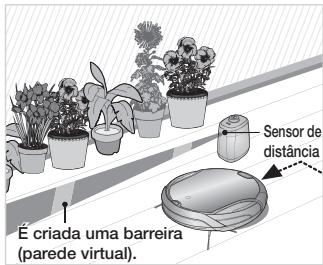

2. Instale o VIRTUAL GUARD em frente da área cujo

(parede virtual). acesso pretende impedir ao robot aspirador. - Instale o VIRTUAL GUARD de modo a que o sensor de detecção de distância possa criar uma barreira invisível que o robot aspirador não consiga atravessar. funcionamento _25 DJ68-00633A.indb 25 2011.10.7 9:37:22 AM Sobre o sensor IrDA ATENÇÃO

• A transmissão do sinal de infravermelhos pode [Prioridade do sinal de infravermelhos] não ser regular em locais expostos a lâmpadas de halogéneo ou ao ar livre.
• O robot aspiradot utiliza 3 tipos de dispositivos

de infravermelhos e um deles pode não funcionar em frente de outro que tenha uma prioridade mais Comando à Virtual Carregador elevada. distância guard

• Quando utiliza o comando à distância, o robot aspirador pode atravessar a barreira virtual do VIRTUAL GUARD ou embater num obstáculo, porque o sinal do comando à distância tem uma prioridade mais elevada do que o sinal do VIRTUAL GUARD.
• Se o robot aspirador for utilizado num espaço pequeno ou a curta distância, poderá avariar-se devido à interferência dos sinais de infravermelhos.
• Instale o VIRTUAL GUARD afastado do carregador, uma vez que o carregamento automático pode ser interrompido se o VIRTUAL GUARD estiver perto do carregador.
• Se utilizar mais do que um robot aspirador em simultâneo, poderão avariar-se devido à interferência dos sinais de infravermelhos. 26_ funcionamento DJ68-00633A.indb 26 2011.10.7 9:37:23 AM

UTILIZAR O ROBOT ASPIRADOR

Iniciar/parar a limpeza ■ Com o robot aspirador a funcionar, carregue no botão ( para cancelar a operação e seleccionar uma função. 03 FUNCIONAMENTO Pode iniciar ou parar todas as funções do robot aspirador. ■ As funções do robot aspirador só funcionam se o interruptor de corrente estiver ligado.

Ligar ou desligar a alimentação Ligar a alimentação

Unidade principal: Carregue no botão (

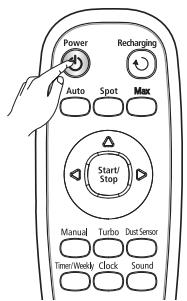

Desligar a alimentação - Comando à distância: Carregue no botão [Alimentação] ) durante 3 Unidade principal: Carregue continuamente no botão ( segundos. ❈ Se não for premida nenhuma tecla durante aproximadamente 1 minuto depois de ligar o aparelho, este desliga-se automaticamente para evitar a descarga da bateria. Para voltar a ligar, carregue continuamente no botão (Start/Stop) (Iniciar/Parar) no corpo principal.

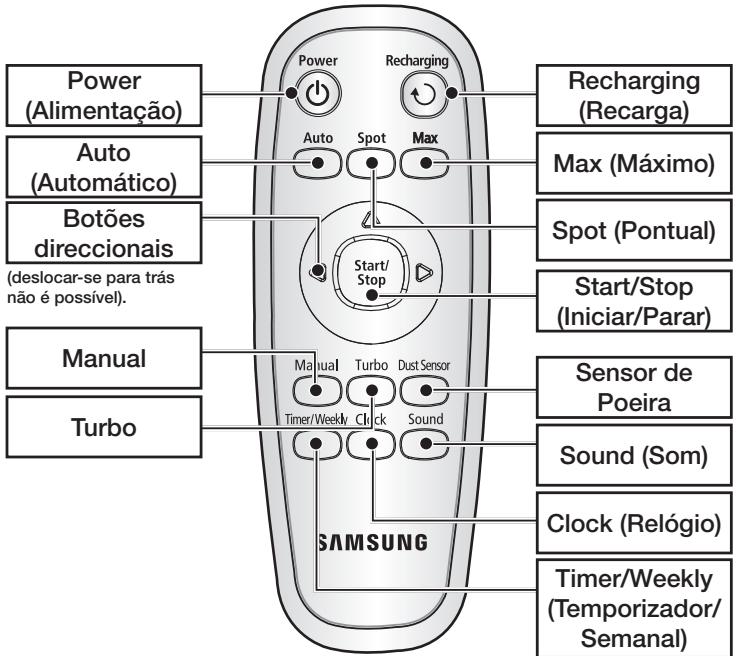

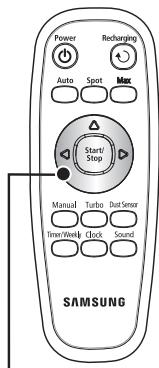

Utilização do comando à distância Iniciar ou parar a limpeza Iniciar - Comando à distância: Carregue no botão Automático, Pontual, Máximo ou Manual. - Unidade principal: Seleccione o modo Automático/Pontual/ Máximo com o botão ( ) e carregue depois no botão (

Quando se inicia a aspiração, o robot aspirador começa a deslocar-se. ) sem seleccionar o modo de limpeza, ❈ Se carregar no botão ( começa a aspirar no modo Automático. Parar

Para parar, carregue no botão ( ) no comando à distância ou na unidade principal. Quando a limpeza é parada, o robot aspirador pára. Utilização dos botões da unidade principal funcionamento _27 DJ68-00633A.indb 27 2011.10.7 9:37:23 AM Recarga Pode fazer com que o robot aspirador regresse ao carregador para carregar a bateria usando o botão de recarga. ■ Com o robot aspirador a funcionar, carregue no botão ( cancelar a operação e carregue no botão de recarga. ) para

1. Carregue no botão Recharging.

”) e o robot - (“Acende-se o ícone da unidade principal aspirador regressa à estação de carregamento.

2. Para parar o robot aspirador quando este está a voltar ao carregador,

3. Para testar a função de carregamento automático, carregue no botão

Recharging quando o robot aspirador estiver a menos de 1,5 m do carregador. Utilização do comando à distância Resolução de problemas quando o robot aspirador não regressa ao carregador - Verifque a instalação do carregador - Se o carregador estiver num local onde não possa guiar o robot aspirador até si. - Se o carregador estiver a mais de 5 m de distância do robot aspirador. : Poderá ser necessário mais tempo para que o robot aspirador regresse ao carregador. ■ Carregue manualmente o robot aspirador nos seguintes casos: - Se o carregador estiver instalado num canto. - Quando a bateria estiver totalmente descarregada. - Se o robot aspirador estiver preso num obstáculo (mobília, etc.). - Se o robot aspirador não conseguir passar a soleira da porta para chegar ao local onde o carregador está instalado. Utilização dos botões da unidade principal

28_ funcionamento DJ68-00633A.indb 28 2011.10.7 9:37:23 AM Limpeza automática Botão da unidade principal Botão do comando à distância 03 FUNCIONAMENTO O robot aspirador move-se sozinho e limpa automaticamente a casa, até a limpeza ter sido feita uma vez. ■ Se carregar no botão Iniciar/Parar na unidade principal ou no comando à distância sem seleccionar o modo de limpeza, inicia-se um ciclo de limpeza automática. ■ Se a limpeza começar quando o aspirador estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o robot aspirador recorda a sua posição original enquanto se move. ■ Se o robot aspirador iniciar o ciclo de limpeza actual num local diferente do local da estação de carregamento e se não localizar esta última durante a limpeza, irá parar junto ao local onde iniciou a limpeza. ■ Se o nível da bateria baixar demasiado ao aspirar, o robot aspirador regressa automaticamente à estação do carregador e recomeça a aspirar depois de ter carregado a bateria. (Número de operações de limpeza retomadas: uma) Sequência de configuração

Modo Normal NOTA Sobre a função Retomar a limpeza

• Se o robot aspirador concluir que a limpeza está completa, não executa a função de retomar a limpeza.
• Se mover o robot aspirador ou se carregar num botão durante o carregamento, o aspirador conclui que a limpeza está completa e não a retoma. ATENÇÃO

• Não mova o robot aspirador nem carregue num botão durante a limpeza. Caso contrário, o robot aspirador concluirá que a limpeza está completa e retomará a limpeza desde o início.

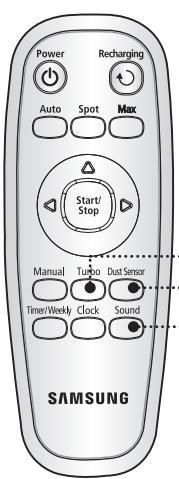

• De cada vez que carrega no botão Turbo, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Turbo está ligado, pode comçar a aspirar no modo Turbo.
• De cada vez que carrega no botão de Sensor de Poeira, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Sensor de Poeira está ligado, pode comçar a aspirar no modo Sensor de Poeira. Modo Turbo Modo de Sensor de Poeira Limpeza concluída funcionamento _29 DJ68-00633A.indb 29 2011.10.7 9:37:24 AM Limpeza pontual Botão da unidade principal Botão do comando à distância Cerca de 1,5 m Cerca de 1,5 m Pode limpar comodamente uma área específica onde haja muitas migalhas, poeira, etc.. ■ Desloque o robot aspirador para o local onde pretende executar uma limpeza pontual. Sequência de configuração

No Modo de limpeza pontual, o robot aspirador limpa uma área quadrada com 1,5 m de lado. Quando a limpeza termina, o robot aspirador mostra as indicações End, Stop e Standby. NOTA ATENÇÃO Modo Turbo Quando o robot aspirador está na estação de carregamento, não é possível efectuar a limpeza pontual.

• De cada vez que carrega no botão Turbo, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Turbo está ligado, pode comçar a aspirar no modo Turbo.
• De cada vez que carrega no botão de Sensor de Poeira, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Sensor de Poeira está ligado, pode comçar a aspirar no modo Sensor de Poeira. Modo de Sensor de Poeira Limpeza concluída 30_ funcionamento DJ68-00633A.indb 30 2011.10.7 9:37:24 AM Limpeza máxima Botão da unidade principal Botão do comando à distância 03 FUNCIONAMENTO O robot aspirador move-se automaticamente e limpa até a bateria se esgotar e o respectivo nível piscar apenas um nível. ■ Se a limpeza começar quando o aspirador estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o robot aspirador recorda a sua posição original enquanto se move. ■ Se o robot aspirador iniciar o ciclo de limpeza actual num local diferente do local da estação de carregamento e se não localizar esta última durante a limpeza, irá parar junto ao local onde iniciou a limpeza. ■ Se o nível da bateria baixar ao aspirar, o robot aspirador regressa automaticamente à estação do carregador e recomeça a aspirar depois de ter carregado a bateria. (Número de operações de limpeza retomadas: uma) Sequência de configuração

3 vezes Duas vezes no modo de carga

NOTA Sobre a função Retomar a limpeza

• Se o robot aspirador concluir que a limpeza está completa, a limpeza não será retomada.
• Se mover o robot aspirador ou se carregar num botão durante o carregamento, o aspirador conclui que a limpeza está completa e não a retoma. ATENÇÃO

• Não mova o robot aspirador nem carregue num botão durante a limpeza. Caso contrário, o robot aspirador concluirá que a limpeza está completa e retomará a limpeza desde o início.
• De cada vez que carrega no botão Turbo, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Turbo está ligado, pode comçar a aspirar no modo Turbo.
• De cada vez que carrega no botão de Sensor de Poeira, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Sensor de Poeira está ligado, pode comçar a aspirar no modo Sensor de Poeira. Modo Normal Modo Turbo Modo de Sensor de Poeira funcionamento _31 DJ68-00633A.indb 31 2011.10.7 9:37:25 AM Limpeza manual Pode mover o robot aspirador para aspirar uma determinada zona directamente utilizando o comando à distância. ■ Desloque o robot aspirador para o local onde pretende executar uma limpeza manual. ■ Só pode aspirar manualmente utilizando o comando à distância. Botão do comando à distância Sequência de configuração

• Quando o robot aspirador está na estação de carregamento, não é possível efectuar a limpeza manual.
• Se não houver nenhuma introdução durante 1 minuto, deve comutar para o modo standby.
• De cada vez que carrega no botão Turbo, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Turbo está ligado, pode comçar a aspirar no modo Turbo.
• De cada vez que carrega no botão de Sensor de Poeira, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Sensor de Poeira está ligado, pode comçar a aspirar no modo Sensor de Poeira. Botões direccionais (para a frente, para a esquerda, para a direita) A função de deslocação à retaguarda não é suportada. 32_ funcionamento DJ68-00633A.indb 32 2011.10.7 9:37:25 AM Reserva de temporizador Neste modo, pode programar o aspirador para iniciar um ciclo único de limpeza a partir de uma hora específica. ■ O ciclo de limpeza programada só será executado se o aspirador estiver acoplado à estação do carregador. Pisca Diminuir Aumentar Pisca Diminuir Aumentar Pisca Pisca Diminuir Pisca Pisca

1. Carregue no botão

Temporizador/Semanalmente. - É apresentada a definição actual, piscar. Carregue no botão Y ou Z para acertar a hora. ❈ Modo de limpeza - Se não existir uma reserva anterior, o modo de limpeza é definido como modo Automático. Se existir uma reserva, o modo de limpeza é definido como o modo configurado.

2. Carregue no botão

Temporizador/Semanalmente. - A hora aumenta/diminui em incrementos de 5 minutos. Carregue no botão Y ou Z para acertar os minutos.

3. Carregue no botão

Temporizador/Semanalmente. Carregue no botão Y ou Z para definir o modo de limpeza. - Pode seleccionar o modo Automático ou Máximo.

4. Carregue no botão

Temporizador/Semanalmente. - O valor configurado pisca e as definições estão concluídas. - Quando as definições estiverem concluídas, aparecem a hora configurada e

Pisca Pisca Cancelar as definições Tempo limite Aumentar Sequência de configuração 03 FUNCIONAMENTO Comando à distância Se carregar no botão Iniciar/Parar enquanto o aspirador estiver a carregar ou enquanto estiver a acertar a hora, as definições serão canceladas. As definições serão canceladas se o aspirador estiver desacoplado da estação de carregamento. Se não houver nenhuma introdução durante 1 minuto durante o acerto da hora, o aspirador sai automaticamente do modo de acerto da hora. funcionamento _33 DJ68-00633A.indb 33 2011.10.7 9:37:25 AM Reserva semanal Neste modo, pode programar o aspirador para iniciar um ciclo único de limpeza a partir de uma hora específica nos dias da semana especificados. ■ O ciclo de limpeza programada só será executado se o aspirador estiver acoplado à estação de carregamento. Comando à distância Seg Ter Qui Qua Sáb S x Dom ~ Sequência de configuração Modo de Standby - No modo de Standby, são apresentados os dias da semana programados. Quando não existe reserva Pisca Diminuir Aumentar Quando existe uma reserva Pisca Pisca Diminuir Aumentar Diminuir Aumentar Pisca Pisca

1. Carregue continuamente

no botão Temporizador/ Semanalmente durante 3 segundos. Carregue nos botões Y ou Z para definir o dia da semana. - Se não existir uma reserva anterior, é apresentado o dia da semana actual. - Se não tiver sido programada uma hora, aparece a indicação --:-- .

2. Carregue no botão

Temporizador/Semanalmente. Carregue nos botões Y ou Z para acertar a hora. ❈ Se tiver sido programada uma hora, esta é apresentada. ❈ Modo de limpeza - Se não existir uma reserva anterior, o modo de limpeza é definido como modo Automático. Se existir uma reserva, o modo de limpeza é definido como o modo configurado.

3. Carregue no botão

Temporizador/Semanalmente. - A hora aumenta/diminui em incrementos de 5 minutos. Carregue no botão Y ou Z para acertar os minutos. 34_ funcionamento DJ68-00633A.indb 34 2011.10.7 9:37:26 AM Comando à distância Pisca Diminuir

5. Carregue no botão

Temporizador/Semanalmente. - O valor configurado pisca e as definições estão concluídas. ❈ Concluídas as definições, o dia da semana configurado pisca. Neste momento pode passar para o passo ( 2 ) e acrescentar outro dia da semana. Pisca Pisca

Se carregar no botão Iniciar/Parar enquanto estiver a efectuar a reserva semanal, a reserva do dia da semana definido actualmente será cancelada. Se carregar novamente no botão, o aspirador sai do modo de definição de reservas.

Se não houver nenhuma introdução durante 1 minuto durante o acerto da hora, o aspirador sai automaticamente do modo de definição de reservas. Cancelar as definições Tempo limite

4. Carregue no botão

Temporizador/Semanalmente. Carregue no botão Y ou Z para definir o modo de limpeza. - Pode seleccionar o modo Automático ou Repetição. 03 FUNCIONAMENTO Pisca Aumentar Sequência de configuração funcionamento _35 DJ68-00633A.indb 35 2011.10.7 9:37:27 AM

Utilizar funções adicionais Pode utilizar o robot aspirador de forma mais simples e cómoda recorrendo a diversas funções adicionais. ■ Só pode configurar funções adicionais com o controlo remoto. Modo Turbo De cada vez que carrega no botão Turbo, o respectivo ícone no visor é desligado ou ligado sequencialmente. Turbo ligado (Modo Turbo): a escova eléctrica roda à velocidade máxima. Turbo desligado (Modo Normal): a escova eléctrica roda à velocidade normal. Modo de Sensor de Poeira De cada vez que carrega no botão de Sensor de Poeira, o respectivo ícone no visor é desligado ou ligado sequencialmente. Modo de Sensor de Poeira ligado: No modo Automático, quando o aspirador detecta que entrou poeira numa área específica, roda a muda de direcção para aspirar essa área e, a seguir, retoma o trajecto anterior. Nos modos Pontual, Máximo e Manual, quando o aspirador detecta que entrou poeira numa área específica, o reforço continua a funcionar durante alguns segundos. Modo de Sensor de Poeira desligado: O aspirador não detecta a poeira a entrar e continua a funcionar conforme definido no modo de limpeza seleccionado. Seleccionar um efeito sonoro Carregue no botão de selecção do som para seleccionar um efeito sonoro. ■ De cada vez que carregar no botão, Efeitos Sonoros → Mudo é seleccionado por esta ordem. - Efeitos Sonoros: reproduz efeitos sonoros: - Mudo: não reproduz sons nem mensagens. 36_ funcionamento DJ68-00633A.indb 36 2011.10.7 9:37:27 AM filtro e ferramentas de manutenção

LIMPAR O ROBOT ASPIRADOR

Tenha em atenção os métodos de manutenção e limpeza 04 MANUTENÇÃO ■ Se o interruptor de corrente estiver danifcado, contacte o técnico da assistência para não provocar nenhum acidente. ■ Não utilize meios ou dispositivos mecânicos não instalados pelo fabricante que possam acelerar a deformação do robot aspirador. ■ Desligue sempre o interruptor de corrente na parte inferior da unidade principal antes de limpar o robot aspirador. O robot aspirador pode começar a funcionar subitamente e provocar ferimentos. Limpar a janela do sensor e a câmara Deve desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o robot aspirador. ■ Nunca pulverize água, diluente, benzeno, etc., directamente na unidade principal do robor aspirador. ■ Limpe cuidadosamente a janela do sensor ou a câmara com um pano macio. Câmara Janela do sensor frontal Janela do sensor frontal e câmara Janela do sensor de declives Janela do sensor traseiro manutenção _37 DJ68-00633A.indb 37 2011.10.7 9:37:28 AM Limpar o compartimento do pó e os filtros Em primeiro lugar, esvazie o compartimento do pó antes de o limpar. ■ Ao separar o compartimento do pó, tenha cuidado para não espalhar o pó. ■ Esvazie o compartimento do pó nos casos seguintes:

1. Quando houver pó acumulado dentro do compartimento.

2. Quando o poder de aspiração diminuir subitamente.

3. Quando o ruído aumentar de repente.

1. Carregue no botão de ejecção do compartimento do pó (PUSH) e

puxe-o para fora do robot aspirador.

2. Retire a tampa do compartimento do pó puxando-a no sentido da

4. Elimine o pó do filtro, do filtro de rede e do compartimento

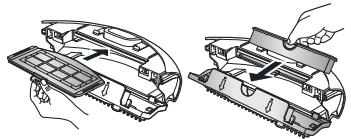

do pó. ❈ Pode lavá-los com água. Depois de os lavar com água:

1. Compartimento do pó: Limpe completamente a água do

do pó. - Instale o filtro de rede com o lado da grelha virado para baixo. Se a orientação não for correcta, não conseguirá instalá-lo. ATENÇÃO Se o compartimento do pó for montado sem o filtro instalado, ocorre o código de erro C08. Certifique-se de montar o filtro.

6. Feche a tampa do compartimento do pó e instale-o na unidade

LIMPAR O ROBOT ASPIRADOR

Limpar a escova eléctrica 04 MANUTENÇÃO Deve desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o robot aspirador.

• Para evitar entornar o pó do respectivo saco, retire-o antes de limpar a escova eléctrica. ATENÇÃO

1. Depois de verifcar se há substâncias estranhas, carregue no

3. Retire quaisquer substâncias estranhas, como cabelos ou fios

compridos enrolados na escova eléctrica, usando uma escova de limpeza ou um aspirador. manutenção _39 DJ68-00633A.indb 39 2011.10.7 9:37:28 AM

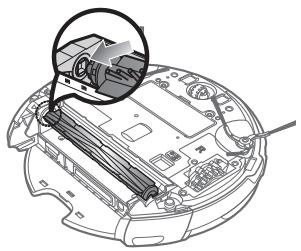

4. Após um ciclo de limpeza, monte primeiro a parte lateral da

escova eléctrica do lado oposto ao interruptor de corrente e depois monte o outro lado.

5. Insira o lado nas duas ranhuras e instale a escova,

fazendo-a deslizar para baixo até ouvir um estalido. ATENÇÃO

• Para impedir que o robot aspirador fique obstruído, tenha cuidado para não aspirar palitos ou cotonetes.
• Se for difícil remover substâncias estranhas, contacte um centro de assistência ao cliente.
• Como a escova eléctrica aspira o pó do chão, podem ficar cabelos e fios compridos enrolados na mesma. Verifique e limpe a escova eléctrica regularmente. 40_ manutenção DJ68-00633A.indb 40 2011.10.7 9:37:29 AM Limpar a escova rotativa lateral para limpeza de cantos Deve desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o robot aspirador. 04 MANUTENÇÃO

1. Verifique se a escova rotativa lateral está dobrada ou se há

alguma substância estranha presa na escova.

2. Usando luvas de borracha, envolva a escova rotativa lateral num

pano, passe-a por água quente durante cerca de 10 segundos e limpe-a com o pano.

e a escova rotativa lateral, desaperte o parafuso da escova rotativa lateral com uma chave de parafusos (+) para os remover. Quando voltar a montar a escova, alinhe o “L” da escova rotativa lateral para limpeza de cantos com o “L” da unidade principal e monte a escova rotativa lateral. (A letra “R” está gravada no lado direito da escova rotativa). NOTA

Limpe frequentemente a escova rotativa lateral, uma vez que esta atrai facilmente cabelos e outras substâncias estranhas. O excesso de substâncias estranhas na escova rotativa lateral pode danificar a escova. manutenção _41 DJ68-00633A.indb 41 2011.10.7 9:37:29 AM Limpar a roda motora Deve desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o robot. ■ Se o robot aspirador começar de repente a andar aos ziguezagues, poderá haver substâncias estranhas presas na roda motora.

1. Quando limpar a roda motora, coloque um pano macio no chão e

deite a unidade principal com cuidado.

2. Verifique a presença de substâncias estranhas e retire-as com uma

vareta ou uma pinça sem pontas afiadas, se for necessário. 42_ manutenção DJ68-00633A.indb 42 2011.10.7 9:37:29 AM resolução de problemas LISTA DE VERIFICAÇÃO ANTES DE LIGAR PARA O SERVIÇO DE ASSISTÊNCIA Sintoma Lista de verificação Medida a adoptar

• O compartimento do pó está montado?

• Instale o compartimento do pó.

• O interruptor de corrente está ligado?

• Carregue no botão . (Para o desligar, carregue continuamente durante 3 ou mais no botão segundos).

• O nível da bateria está a piscar num só nível e a indicação "Lo" aparece no visor?

• Levante o robot aspirador e coloque-o manualmente na estação do carregador para carregá-lo.

• O robot aspirador não funciona se a bateria do comando à distância estiver descarregada.

• Substitua as pilhas do comando à distância (tipo AAA)

• O nível da bateria está a piscar num só nível e a indicação "Lo" aparece no visor?

• Levante o robot aspirador e acople-o manualmente ao carregador para carregá-lo.

• O robot aspirador ficou preso em fios presentes no chão?

• Desligue o interruptor de corrente e remova os fios.

• O robot aspirador está preso num desnível do chão? - A roda motora está levantada.

• Desligue o interruptor de corrente e desloque o robot aspirador para outro local para continuar a limpeza.

• A roda motora está envolvida numa toalha fina (pano)?

• Desligue o interruptor de corrente e retire a toalha.

• O robot aspirador está preso na soleira da porta?

• Desligue o interruptor de corrente e desloque o robot aspirador para outro local para continuar a limpeza. O poder de aspiração • Verifique se o compartimento do é fraco ao limpar. pó está cheio.

• Pare o robot aspirador e esvazie o compartimento do pó. O robot aspirador deixou de funcionar durante a limpeza.

05 RESOLUÇÃO DE PROBLEMAS

O robot aspirador não funciona antes da limpeza.

• Verifique se a entrada de aspiração • Desligue o interruptor de corrente está obstruída com substâncias e retire as substâncias estranhas estranhas. da entrada de aspiração.
• Verifique se o filtro está obstruído.

• Limpe bem o filtro. resolução de problemas _43 DJ68-00633A.indb 43 2011.10.7 9:37:29 AM Sintoma O robot aspirador não encontra o carregador. Lista de verificação Medida a adoptar

• Verifique se a ficha do carregador está correctamente inserida na tomada.
• Se houver algum obstáculo num raio de cerca de 1 m à frente do carregador e cerca de 0,5 m à esquerda e à direita do carregador, tem de remover esses obstáculos.
• Se houver alguma substância estranha no pino de carga, limpe-o com uma toalha seca.
• O VIRTUAL GUARD está instalado • Desloque o VIRTUAL GUARD perto do carregador? para outro local para que o robot aspirador possa carregar-se automaticamente. O robot aspirador passa através do VIRTUAL GUARD.

• As baterias do VIRTUAL GUARD estão gastas?

• Substitua as baterias. (2 baterias alcalinas Tipo D (LR20))

• O indicador luminoso do modo está desligado?

• O robot aspirador poderá aspirar
• A direcção de limpeza é na diagonal nos seguintes casos: determinada pela localização inicial. Uma vez que aspira - Depois de o robot aspirador áreas traçando um mapa, ter sido carregado enquanto acaba por cobrir a área inteira. estava angulado na estação do (funcionamento normal) carregador. Instale a estação de carregamento - Quando o robot aspirador se na direcção do grão da madeira, desloca para outra área seguindo e comece a aspirar com o robot um caminho mais curto depois de aspirador acoplado à estação de aspirar uma área. carregamento. - Quando o ângulo de contacto com um obstáculo não é perpendicular (90˚). - Quando o pavimento é de tijoleira ou madeira. 44_ resolução de problemas DJ68-00633A.indb 44 2011.10.7 9:37:30 AM RESOLUÇÃO DOS PROBLEMAS INDICADOS PELOS CÓDIGOS DE ERRO MOTIVO
• O robot aspirador ficou travado ou preso durante a navegação. SOLUÇÃO
• Desligue o interruptor de corrente na parte inferior e desloque o robot aspirador para um local diferente.

05 RESOLUÇÃO DE PROBLEMAS

• Há substâncias estranhas
• Desligue o interruptor de corrente na parte (fios, papel, brinquedos, etc.) inferior e retire as substâncias estranhas da presas na escova eléctrica. escova eléctrica.
• Há substâncias estranhas (fios, • Desligue o interruptor de corrente na parte papel, brinquedos, etc.) presas inferior e retire as substâncias estranhas da na roda motora da esquerda. roda motora da esquerda.
• Há substâncias estranhas (fios, • Desligue o interruptor de corrente na parte papel, brinquedos, etc.) presas inferior e retire as substâncias estranhas da na roda motora da direita. roda motora da direita.
• Inspeccione o sensor do amortecedor.

• Desligue na parte inferior e retire o obstáculo da frente do robot aspirador ou desloque o robot aspirador para um local diferente.

• Há substâncias estranhas (pó, • Desligue o interruptor de corrente na parte manchas, etc.) na janela do inferior e limpe as substâncias estranhas das sensor de obstáculos. janelas frontal e traseira dos sensores com um pano macio.
• Há substâncias estranhas (pó, • Desligue o interruptor de corrente na parte inferior manchas, etc.) na janela do e limpe as substâncias estranhas na janela do sensor de declives. sensor de declives com um pano macio.
• Compartimento do pó não instalado.

• Instale o compartimento do pó até encaixar com um estalido.

• Há substâncias estranhas (fios, panos, etc.) presas na escova rotativa lateral para limpeza de cantos.

• Desligue o interruptor de corrente na parte inferior e limpe as substâncias estranhas da escova rotativa lateral para limpeza de cantos. ❈ Se carregar no botão Iniciar/Parar ou se desligar o interruptor de corrente, limpa o código de erro. resolução de problemas _45 DJ68-00633A.indb 45 2011.10.7 9:37:30 AM especificações do produto 80 mm (altura) 122 mm (altura) 350 mm (comprimento) 161 mm (comprimento) 350 mm (largura) Estrutura principal Classificação Especificações de limpeza Carregador (estação) Item

Diâmetro 350 mm Altura 80 mm Peso 3,2 kg Tensão de alimentação AC220-240V~, 50-60Hz Consumo de energia do carregador 40 W Consumo de energia da unidade principal 40 W Especificações da bateria 14,4V / 31,68Wh Tipo de carregamento Carregamento automático/manual Modo de limpeza automático, pontual, máximo, manual, temporizador, semanal Tempo de carregamento Aproximadamente 180 minutos Tempo de limpeza (numa superfície dura) Aproximadamente 100 minutos Especificações mecânicas Especificações eléctricas 275 mm (largura) Método de limpeza Reconhecimento da forma do tecto Tipo do botão da unidade principal Tipo táctil Este Aspirador foi aprovado de acordo com as seguintes normas. Directiva UEM : 2004/108/EEC Directiva de Segurança de Baixa Voltagem : 2006/95/EC 46_ especificações do produto DJ68-00633A.indb 46 2011.10.7 9:37:31 AM
