MANUAL DE UTILIZADOR SSD522SW AMANA

Manual de uso e manutenção do frigorífico internacional de duas portas Sumário Requisitos de energia eléctrica Identificação do modelo Características Comandos de programação Alimentos frescos e Deepfreeze®* Touchmatic™ Electronic Máquina automática de fazer gelo Distribuidor Ice ‘N Water™ Manutenção e limpeza Sugestões para períodos de férias Ruídos normais da operação do frigorífico Antes de chamar a assistência técnica

*Alimento Fresco refere-se ao frigorífico. Deepfreeze® refere-se ao congelador. Requisitos de energia eléctrica Ligue o frigorífico à uma tomada com ligação terra, com um circuito separado de 230 V 50 hz 10A. Identificação do modelo Localize a informação sobre o produto na plaqueta de identificação do aparelho localizada no lado superior esquerdo do compartimento de alimentos frescos. Copie a seguinte informação: Número do modelo: Número de fabricação: Número de série ou S/N: Data de aquisição: Nome e endereço do vendedor: Guarde a cópia do recibo de compra para referências futuras.

Comando termostático Temp-Assure™ Prateleiras Spillsaver™ Gavetas corrediças Sistema esfriador de frutas e legumes frescos Gavetas de frutas e legumes frescos Prateleira de uso geral Balde de uso geral com tampa Compartimento para queijo/manteiga Esfriador de lanches Esfriador de bebidas Baldes da porta Divisória ajustável

Prateleira do Deepfreeze® Máquina automática de fazer gelo Sistema Stor-Mor™ Grampo da porta Prateleiras da porta Grade de segurança para pacotes compridos Distribuidor Ice ‘N Water™

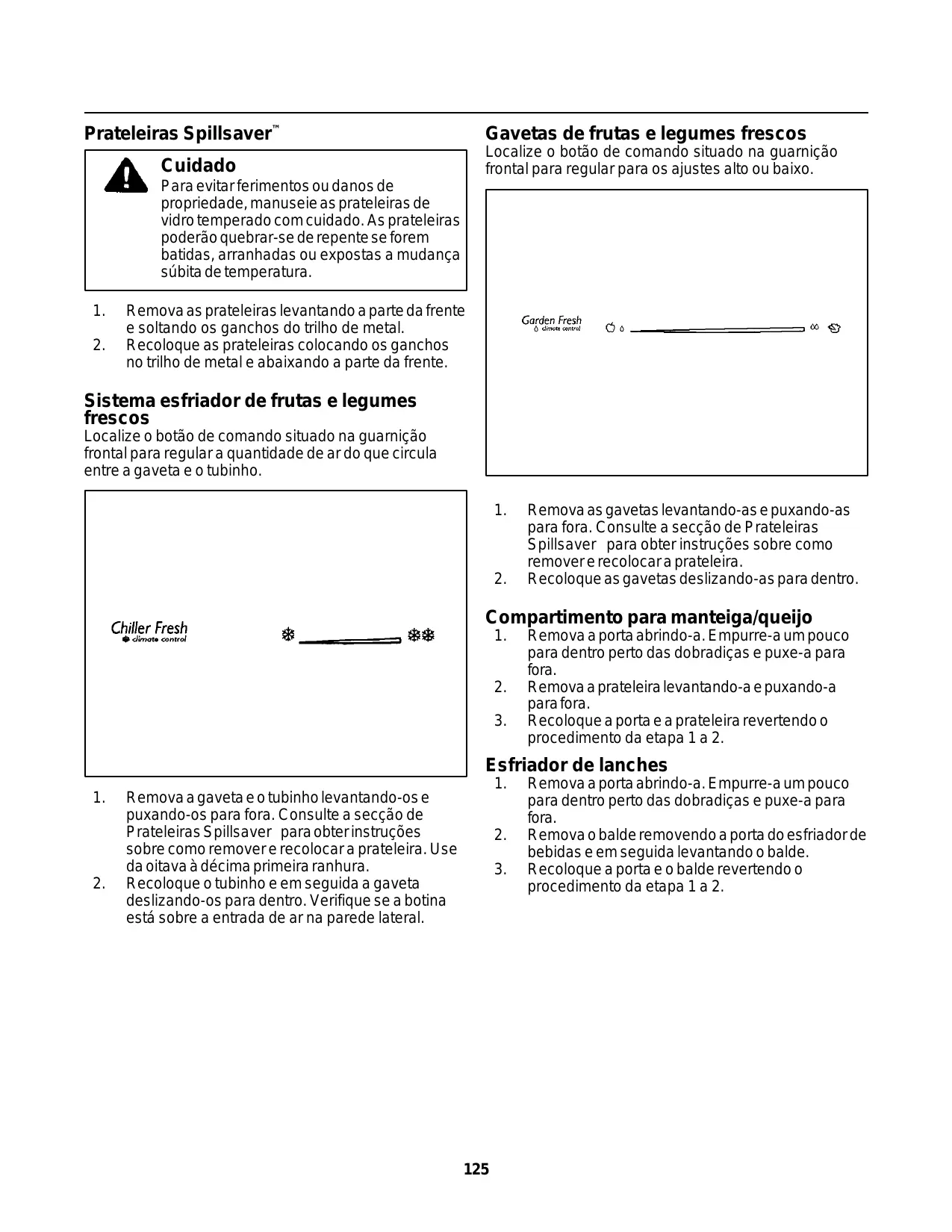

Prateleiras Spillsaver™ Gavetas de frutas e legumes frescos Localize o botão de comando situado na guarnição frontal para regular para os ajustes alto ou baixo. Cuidado Para evitar ferimentos ou danos de propriedade, manuseie as prateleiras de vidro temperado com cuidado. As prateleiras poderão quebrar-se de repente se forem batidas, arranhadas ou expostas a mudança súbita de temperatura.

Remova as prateleiras levantando a parte da frente e soltando os ganchos do trilho de metal. Recoloque as prateleiras colocando os ganchos no trilho de metal e abaixando a parte da frente. Sistema esfriador de frutas e legumes frescos Localize o botão de comando situado na guarnição frontal para regular a quantidade de ar do que circula entre a gaveta e o tubinho.

Remova as gavetas levantando-as e puxando-as para fora. Consulte a secção de Prateleiras Spillsaver para obter instruções sobre como remover e recolocar a prateleira. Recoloque as gavetas deslizando-as para dentro. Compartimento para manteiga/queijo

Remova a porta abrindo-a. Empurre-a um pouco para dentro perto das dobradiças e puxe-a para fora. Remova a prateleira levantando-a e puxando-a para fora. Recoloque a porta e a prateleira revertendo o procedimento da etapa 1 a 2. Esfriador de lanches

Remova a gaveta e o tubinho levantando-os e puxando-os para fora. Consulte a secção de Prateleiras Spillsaver para obter instruções sobre como remover e recolocar a prateleira. Use da oitava à décima primeira ranhura. Recoloque o tubinho e em seguida a gaveta deslizando-os para dentro. Verifique se a botina está sobre a entrada de ar na parede lateral.

Remova a porta abrindo-a. Empurre-a um pouco para dentro perto das dobradiças e puxe-a para fora. Remova o balde removendo a porta do esfriador de bebidas e em seguida levantando o balde. Recoloque a porta e o balde revertendo o procedimento da etapa 1 a 2. Sistema Stor-Mor™ Esfriador de bebidas

Localize o botão de comando situado na parede frontal esquerda da secção de alimentos frescos para ajustar a quantidade de ar do.

Remova as prateleiras e as cestas levantando-as e puxando-as para fora. Recoloque as prateleiras e as cestas revertendo o procedimento da etapa 1. Grampo da porta

Remova a porta do esfriador de bebidas removendo os baldes da porta inferior. Deslize a porta do esfriador para baixo e para fora através da parte inferior do trilho da porta. Recoloque a porta do esfriador de bebidas revertendo o procedimento da etapa 1. As corrediças de retenção devem permanecer no lugar para instalar a porta. Baldes da porta

Remova os baldes da porta empurrando as abas para o centro e puxando para fora. Recoloque os baldes da porta deslizando-os até que as abas travem no lugar. Prateleiras da porta

Remova as prateleiras da porta estilo corrediço levantando-as e puxando-as para fora. Recoloque as prateleiras da porta estilo corrediço revertendo o procedimento da etapa 1. Remova as portas da porta estilo gancho batendo para cima em cada extremidade. Levante a parte inferior dos ganchos de liberação da prateleira. Recoloque as prateleiras estilo gancho introduzindo os ganchos e abaixando a parte inferior da prateleira. Bata para baixo nas extremidades.

Remova o grampo da porta puxando-o para a frente e desprendendo-o. Recoloque o grampo da porta alinhando os clipes com os orifícios da porta do Deepfreeze. Empurreo até que o grampo trave no lugar. Comandos de programação Este frigorífico opera mais eficientemente em casas com temperaturas normais de 12 a 43 graus centígrados. Comandos electrônicos Touchmatic™ (modelos electrônicos) Antes de programar, verifique se o interruptor de força está ligado. Remova a grelha de base e localize a caixa preta no meio do compartimento. O botão Liga/ Desliga está localizado no lado direito desta caixa. Comandos dos compartimentos de alimentos frescos e Deepfreeze (modelos não electrônicos) Localize os comandos dos compartimentos de alimentos frescos e Deepfreeze na parede superior traseira do compartimento de alimentos frescos. Quando o comando do compartimento Deepfreeze está na posição Desligado, nem o compartimento de alimentos frescos, nem o compartimento Deepfreeze esfriarã. Programe ambos os comandos inicialmente para 4. Espere 24 horas para que estes compartimentos atinjam as temperaturas desejadas. Após 24 horas, ajuste a temperatura como desejar. 1 indica a temperatura mais quente, e 7 a mais fria. Ajuste as temperaturas com precisão usando um termómetro caseiro com temperaturas entre -20,5 a 10 graus centígrados. Coloque o termómetro bem encaixado e ajustado entre os pacotes congelados no compartimento do Deepfreeze. Espere de 5 a 8 horas. Se a temperatura do Deepfreeze não estiver entre -18 e -17 graus centígrados, ajuste o comando, um número de cada vez. Verifique a temperatura novamente após 5 a 8 horas. Coloque o termómetro em um copo de água no meio do compartimento de alimentos frescos. Espere de 5 a 8 horas. Se a temperatura do compartimento de alimentos frescos não estiver entre 3 a 4 graus centígrados, ajuste o comando, um número de cada vez. Verifique a temperatura novamente após 5 a 8 horas.

Localize o painel de comando electrônico Touchmatic no frigorífico situado entre as maçanetas. Pressione o botão * para activar o comando automático. Os demais botões, exceto o de Alarme desligado, permanecem desactivados até que o botão * seja pressionado. Uma vez activados, os botões permanecem programáveis por pelo menos 10 minutos. Os comandos dos compartimentos de alimentos frescos e Deepfreeze® são pré-programados em 5. Espere 24 horas até que estes compartimentos atinjam a temperatura desejada. Após 24 horas, ajuste os controlos da maneira desejada. 1 indica a temperatura mais quente e 9 a mais fria. Consulte as instruções da página 127 para ajustar a temperatura com precisão. Ajuste as temperaturas dos compartimentos de alimentos frescos e Deepfreeze pressionando o botão * , em seguida, pressione o botão Temp de alimentos frescos ou o botão do Temp Deepfreeze. Pressione os botões de mais quente ou mais frio para ajustar a temperatura programando um nível de cada vez. Segurando o botão de mais quente ou mais frio, a temperatura será ajustada mais de um nível de cada vez. Temp Deepfreeze Temp alimentos frescos mais quente mais frio Módulo de férias O módulo de férias descongela o frigorífico com menor frequência durante períodos prolongados sem uso. Active o módulo de Férias pressionando o botão * e em seguida o botão de férias. A luz indicadora acenderá. Repita o procedimento para desactivá-la. O simples abrir da porta dos compartimentos de alimentos frescos ou Deepfreeze® também desactivará o módulo de férias. Módulo de frio máximo O módulo de frio máximo ajusta temperaturas do compartimento de alimentos frescos para o seu ponto mais frio. Após 10 horas a temperatura volta automaticamente para a temperatura anteriormente programada. Active o módulo de frio máximo pressionando o botão * e em seguida o botão de frio máximo. A luz do indicator acenderá. Repita o procedimento para desactivá-lo antes da reprogramação automática. férias frio máximo congelamento rápido alarme desligado Módulo de congelamento rápido O módulo de congelamento rápido ajusta temperaturas do compartimento Deepfreeze para o seu ponto mais frio. Após 24 horas a temperatura volta automaticamente para a temperatura anteriormente programada. Active o módulo de congelamento rápido pressionando o botão * e em seguida o botão de congelamento rápido. A luz indicadora acenderá. Repita o procedimento para desactivá-lo antes da reprogramação automática.

display desligado Máquina automática de fazer gelo Tom de seleção O tom de seleção indica que um botão foi pressionado e um comando foi reconhecido e activado. Para desactivar o tom de seleção pressione e segure o botão * de 3 a 5 segundos. Três beeps curtos indicarão que as instruções foram aceitas. Repita o procedimento para activar o tom de seleção. O frigorífico está equipado com uma conexão eléctrica no compartimento Deepfreeze® para instalação de uma máquina automática de fazer gelo. A máquina de fazer gelo, modelo IC54, e o filtro de água, parte no. R0183114, podem ser adquiridos separadamente.

Alarme de porta aberta O alarme de porta aberta soará e a luz indicadora piscará se qualquer uma das portas do frigorífico permanecer aberta por três minutos. Para desactivar o alarme de porta aberta pressione e segure o botão alarme desligado, ou feche a porta do frigorífico. Active o alarme de porta aberta pressionando o botão * e em seguida o botão alarme desligado por três a cinco segundos. Três beeps curtos soarão. Repita o procedimento para desactivar o alarme de porta aberta indefinidamente. Alarme de alta temperatura O alarme de alta temperatura soará e a luz indicadora piscará se a temperatura dos compartimentos de alimentos frescos e Deepfreeze permanecer alta por duas horas. Uma luz piscará indicando o compartimento com problema. Desactive o alarme de alta temperatura pressionando o botão alarme desligado. O alarme parará de soar quando a temperatura apropriada for atingida. Alarme do termistor O alarme do termistor soará e as luzes indicadoras rolarão se o termistor dos compartimentos de alimentos frescos e Deepfreeze não estiver operando correctamente. Desactive o alarme pressionando o botão alarme desligado.

Verifique se o balde de depósito de gelo está no lugar apropriado e se o braço da máquina de fazer gelo está para baixo. Depois que o compartimento Deepfreeze atingir a temperatura normal, a máquina de fazer gelo se enche de água e começa a operar. A primeira porção de gelo deverá ficar pronta entre 24 a 48 horas após a instalação da máquina de fazer gelo. Em condições ideais, a máquina de fazer gelo pode produzir de sete a nove porções de gelo num período de 24 horas. Ao completar o processo, a máquina de fazer gelo solta os cubos de gelo no balde de depósito de gelo. Durante o processo de formação do gelo, o braço do equipamento abaixa e levanta automaticamente. Quando o balde de gelo estiver cheio, o braço desligará a máquina de fazer gelo automaticamente. Importante Jogue fora as três primeiras porções de gelo para evitar o consumo de impurezas.

Desligue a máquina de fazer gelo levantando o braço do equipamento. Um som de clique será ouvido quando este atingir a posição correcta. O braço da máquina de fazer gelo permanecerá nesta posição. Importante Não force o braço da máquina de fazer gelo para baixo ou para cima além da posição de parada. Se o alarme do termistor soar, contacte a assistência técnica imediatamente. Se o botão alarme desligado for pressionado, o comando do termistor avaliará se o problema foi corrigido. O alarme voltará a soar se o termistor não estiver operando correctamente. Luzes do display Desactive as luzes de temperatura do Display pressionando o botão * e em seguida o botão display desligado. Active as luzes do display pressionando qualquer dos cinco botões de cima. Luz indicadora da limpeza da bobina do condensador A luz indicadora da limpeza da bobina do condensador acende uma vez a cada três meses, como alerta da necessidade de limpeza da bobina do condensador. A luz se apaga automaticamente após 72 horas. Desactive a luz de limpeza da bobina do condensador antes da reprogramação automática, pressionando o botão alarme desligado.

Distribuidor Ice ‘N Water™ Cuidado Para evitar ferimentos e danos materiais, observe o seguinte:

Não opere o distribuidor de água e gelo com a porta do compartimento Deepfreeze® aberta. Não ponha os dedos, mãos ou qualquer objeto estranho na entrada do distribuidor de gelo. Não use objetos pontiagudos para quebrar o gelo. Operação do distribuidor de água

1. Distribua a água pressionando a barra de

distribuição de água.

2. Desligue o fluxo de água soltando a barra.

Derramamentos de água podem ocorrer. O compartimento de distribuição não seca automaticamente e deve ser limpo imediatamente após derramar grandes quantidades de água. Operação do distribuidor de gelo

1. Selecione sua preferência de gelo, em cubos ou

triturado, (disponível em alguns modelos apenas), pressionando a barra do distribuidor do gelo com um copo ou outro recipiente de boca larga até activar a forma desejada de distribuição de gelo. Coloque o recipiente perto da calha para reduzir salpiques de gelo. A distribuição contínua de gelo por mais de dois minutos fará com que o motor do distribuidor de gelo desligue-se automaticamente. O motor reinicia após três minutos e a distribuição do gelo pode continuar. Um pequeno atraso ocorre quando se modifica a preferência entre gelo em cubos e gelo triturado. O gelo triturado varia em forma e tamanho. Uma camada de “neve” poderá formar-se na porta e na calha de distribuição do gelo quando a distribuição de gelo triturado ocorrer repetidamente. Deixe que esta camada de “neve” evapore ou seque-a com um pano. O distribuidor de gelo opera apenas com cubos de tamanho apropriado e com formato crescente. Não coloque cubos de gelo comprados ou outros tipos de cubos de gelo. Luz do distribuidor de gelo Uma luz acenderá quando o frigorífico está distribuindo água ou gelo. Alguns modelos têm uma luz noturna. Desactive esta luz pressionando o botão localizado embaixo e à esquerda da barra do distribuidor de gelo. Sabor e cheiro da água Observe o seguinte procedimento para minimizar problemas de sabor e cheiro da água:

Para evitar danos materiais, nunca distribua gelo directamente em copo de vidro fino, cristais, porcelanas ou louças delicadas.

Libere a pressão na barra do distribuidor antes que o copo ou outro recipiente usado fique cheio. Retire o recipiente de gelo somente após a queda do último pedaço de gelo.

Limpe o sistema logo após à sua ligação, jogando fora os primeiros 10 a 14 copos de água. Caso você não utilize o sistema de distribuição de água durante períodos prolongados sem uso, limpe o sistema enchendo o reservatório com vários copos de água e esvaziando-o em seguida. Enrole os alimentos em embalagens lacradas ou a prova de umidade. Instale o filtro de água, parte no. R0183114, no tubo da água. Contacte a companhia de tratamento de água local se os problemas persistirem. Manutenção e limpeza Lâmpadas AVISO Para evitar choques eléctricos que podem causar problemas à sáude e até morte, desligue o frigorífico da tomada antes de limpá-lo. Após a limpeza, desconecte a força. AVISO Para evitar choques eléctricos que podem causar problemas à sáude e até morte, desligue o frigorífico da tomada antes de substituir as lâmpadas, voltando a ligá-lo uma vez completada a substituição. Cuidado Para evitar ferimentos ou danos materiais, leia e siga todas as instruções de limpeza e manutenção fornecidas pelo fabricante. Cuidado Para evitar ferimentos ou danos materiais, observe o seguinte:

Instruções gerais de limpeza

Limpe as superfícies com uma solução de quatro colheres de sopa de sabão diluído em um litro de água morna conforme necessário. Limpar e enxugar as superfícies meticulosamente. Não use os seguintes produtos:

• líquidos de limpeza abrasivos como amônia, cloro, etc.
• esponjas de metal Estes produtos podem arranhar, rachar ou descolorir as superfícies. Deixe a lâmpada esfriar. Use luvas quando estiver substituindo as lâmpadas. Remova a cobertura da lâmpada. Substitua a lâmpada por uma do mesmo tamanho e tipo da original. Borrachas das portas

Prateleiras de vidro Limpe as borrachas das portas cada três meses com sabão de acordo com as “Instruções gerais de limpeza” mencionadas anteriormente. Enxague-as e seque-as meticulosamente. Aplique uma fina camada de vaselina para mantêlas macias e flexíveis. Bobina do condensador Cuidado Limpe a bobina do condensador a cada três meses. Acúmulo de poeira e detritos podem causar:

• a redução do resfriamento
• o aumento do uso de energia eléctrica
• a falha prematura de peças do frigorífico Para evitar ferimentos ou danos materiais, manuseie as prateleiras de vidro temperado com cuidado. As prateleiras poderão quebrar-se de repente se forem batidas, arranhadas ou expostas a mudança súbita de temperatura. Remova a prateleira de vidro do frigorífico e coloque-a numa toalha. Deixe que a temperatura da prateleira se ajuste à temperatura ambiente antes de limpá-la.

Remova a grelha inferior puxando-a para a frente. Limpe a bobina com o bocal da mangueira do aspirador de pó. Instale a grelha de base colocando-a no lugar na parte superior e encaixando-a na parte inferior. A parte superior está indicada atrás da grelha de base. Afaste o frigorífico da parede. Passe a escova do aspirador de pó na grelha de saída do ventilador do condensador situada atrás do frigorífico. Sugestões para períodos de férias Antes de chamar a assistência técnica Para períodos curtos de férias, retire do frigorífico os alimentos que podem estragar. Se uma máquina de fazer gelo estiver instalada, mova o braço da máquina de fazer gelo para a posição desligada. Frigorífico não funciona:

• Verifique se o comando do Deepfreeze está ligado;
• Verifique se o frigorífico está ligado à corrente eléctrica;
• Verifique o fusível ou se a tomada está funcionando. Coloque um outro item nesta tomada de parede;
• Espere 40 minutos para ver se o frigorífico liga novamente. Se o comando do Deepfreeze estiver ligado, as luzes estão em pleno funcionamento, mas os dois ventiladores e o compressor não estão funcionado, o frigorífico pode estar em ciclo de descongelamento. Para longos períodos de férias:

1. Retire o alimento do frigorífico.

5. Deixe as portas abertas para que o ar circule no

interior do frigorífico.

6. Se uma máquina de fazer gelo estiver instalada,

desligue o abastecimento de água para o frigorífico e mova o braço da máquina de fazer gelo para a posição desligada. O frigorífico ainda não funciona:

• Desligue o frigorífico da corrente eléctrica, transfira o alimento para outro frigorífico ou coloque gelo seco no compartimento Deepfreeze para preservá-la até que o frigorífico possa ser reparado produz. Cuidado Para evitar damos materiais, deslique o abastecimento de água para o frigorífico e mova o braço da máquina de fazer gelo para a posição desligada, antes de sair de férias. Ruídos normais da operação do frigorífico Alguns ruídos provenientes da operação deste aparelho podem lhe parecer pouco familiares, mas são ruídos perfeitamente normais. Isto pode ocorrer porque o seu modelo anterior era de diferente fabricação, menos eficiente ou ainda de menor tamanho. Os frigoríficos de hoje em dia apresentam outras características e são mais eficientes, e possivelmente produzem ruídos diferentes com os quais você logo se familiarizará. Esses ruídos são normais e indicam que o frigorífico está funcionando conforme concebido. Modelos com comando electrônicos O ventílador do evaporador não funciona quando a porta de alimentos frescos ou Deepfreeze® está aberta. A temperatura do alimento parece estar muito quente:
• Veja instruções acima;
• Espere tempo suficiente para que o alimento colocado no frigorífico atinja temperaturas dos compartimentos de alimentos frescos ou Deepfreeze, se um grande suprimento de alimento foi recentemente colocado no frigorífico;
• Limpe a bobina do condensador;
• Ajuste os comandos dos compartimentos de alimentos frescos e Deepfreeze;
• Verifique se a grelha traseira do aparelho não está bloqueada. Ela está localizada atrás do compartimento de alimentos frescos à esquerda. O sistema do esfriador de frutas e legumes está muito quente:
• Regule o comando do frigorífico para um ajuste mais frio;
• Diminua a temperatura do comando do Deepfreeze. A temperatura do alimento está muito fria:
• Limpe a bobina do condensador;
• Ajuste o comando do compartimento de alimentos frescos;
• Espere algumas horas para que a temperatura se ajuste. O frigorífico está operando muito frequentemente:
• Pode ser normal manter uma temperatura uniforme;
• Portas podem ter sido abertas constantemente ou durante um longo período de tempo;
• Limpe a bobina do condensador;
• Ajuste o comando do Deepfreeze;
• Verifique se as borrachas da porta estão bem vedadas.

Pingos de água formam-se dentro do frigorífico:

• Esta é uma ocorrência normal em períodos de alta umidade ou se as portas do frigorífico foram abertas com frequência. Pingos de água formam-se fora do frigorífico:
• Verifique se as borrachas da porta estão bem vedadas. Gavetas ou o sistema esfriador de frutas e legumes não fecham com facilidade:
• Verifique se há algum pacote impedindo que elas se fechem;
• Verifique se estão na posição certa;
• Limpe os canais laterais das gavetas com água morna e sabão. Enxágue-as e seque-as totalmente;
• Aplique uma camada fina de vaselina nos canais laterais das gavetas;
• Verifique se o frigorífico está nivelado. Frigorífico apresenta odores:
• Limpe o aparelho dentro dos compartimentos de alimentos frescos e Deepfreeze;
• Cubra todos os alimentos hermeticamente Cubos de gelo apresentam odores:
• Veja as instruções acima;
• Jogue o gelo fora e limpe os baldes e as bandejas de gelo com mais frequência. Cubos de gelo são muito porosos e absorvem odores com facilidade. O frigorífico ou a máquina de fazer gelo produz ruídos estranhos ou parece fazer ruídos acima do normal:
• Consulte a secção de ruídos normais de operação do frigorífico. Estes ruídos podem ser normais. Cubos de gelo encolhem ou ficam grudados:
• Esvazie o balde de gelo com mais frequência. O pouco uso faz com que os cubos de gelo grudem ou encolham. Se houver formação de gelo no tubo de entrada da máquina de gelo:
• Verifique a pressão da água. A baixa pressão da água provocará vazamentos na válvula. Válvulas auto-perfurantes causam baixa pressão na água. Não utilize válvulas auto-perfurantes.
