1. LEIA estas instruções.
2. GUARDE estas instruções.
3. FIQUE ATENTO a todos os avisos.
4. SIGA todas as instruções.
5. NAO use este aparelho perto de agua.
6. LIMPE APENAS com um pano seco.
7. NAO bloqueie nenhuma abertura de ventilacao. Instale de acordo com as instruções do fabricante.
8. NAO instale proximo de quaisquer fontes de calor, tais como radiadores, saidas de ar quente, fogoes ou outros aparelhos (incluindo amplificadores) que produzam calor.
9. NAO anule a funcao de seguranca do plugue polarizzato ou aterrado. Um plugue polarizzato tem bois pinos chatos, sendo um deles mais长大o que o除外. Um plugue aterrado tem bois pinos chatos e um terreiro pino redondo de aterramento. O pino chato mais长大o e o terreiro pino redon do existem para sua seguranca. Se o plugue fornecido não se encaixaar na tomada, consulte um eletricista para trocar a tomada obsoleta. (Este equipamento delve ser ligado em uma tomada eletrica'utilizando-se um plugue que esta em conformidade com as normas locais de polaridade e aterramento eletrico.)
10. PROTEJA o cabo de alimentacao para que nao se a pisoteado nem prensado, sobretudo no plugue, em tomas posicaoas no piso e no punto onde sai do aparelho.
11. USE APENAS acessórios especializados pelo fabricante.
12. USE apenas como o carrinho, pedestal, tripé, suporte ou mesa

especifiedelo fabricante ou vendido com o apar- elho. Ao uso um carrinho, tenha dificuldao mové-lo com o aparheiro para evitar tropeçar e se ferir.

1. DESLIGUE o aparelho da tomada durante tempestades elétricas ou quando ficar fora de uso por longos periodos de tempo.
2. TODA a manutenção deve ser realizada por pessoal de manutenção especialico. É necessário prestar assistência Tecnica ao aparecido quando tiver sofrido danos de qualquer tipo, tamb como danos ao cabo de alimentacao ou ao plugue, derramamento de liquido ou quede das objetos sobre o aparecido, exposicao do aparecido à chuva ou umidade, mal funcimento ou quede do aparecido.

Este=simbolo indica que o material impresso que acompanha esta unidade contente instruções de operação e manutenção importantes.

Este=simbolo indica risco deCHOque eltrico devidao a presenca de tensao perigosa esta unidade.

AVISO: Para reduzir o risco de incendidio ou什麽 elétrico, não exponha este aparelho à chuva ou à umidade.

ATENÇAO: Alterações ou Mudificações que não sejam expressamente aprovasadas pelo fabricante podem resultar na anulação do direito do 用户 de usar este disposítio.

SOBRE SUA AQUISICAO DE PRODutos DA KLIPSCH

As caixas acústicas de linhas arquitetônicas da Klipsch que você adquiriu foram projetadas para produzir excellente som sem ficarem fisicamente evidentes no local de instalação. Para obter um desempinho ideal, use os modelos@cujos nomes terminam com a letra "W" para instalações na parede. Os modelos@cujos nomes terminam com a letra "C" devem ser usados para instalações no teto. Os Doyleiros de modelos podem ser usados para os canais frontal, central ou surround em instalações de sistemas de som ou de cinema em casa, ou como parte de umsystema de som descentralizzato.

Ferramentas necessarias

Chave de fenda Phillips No 2

POSICIONAMENTO DAS CAIXAS ACUSTICAS NAS PAREDES

As caixas acústicas de parede da Klipsch foram projetadas para ter otimo desempenho em qualquer parede, teto ou teto suspenso comum, e foram fabricadas para durarem muitos anos. O perfl dil das unidasrequire que as superficies de instalação, quer sejam de gesso acartonado -drywall -ou otherto, tenham no minimo 1 cm (3/8" de pol.) de espessura (figura 1).

Para maximizing o desempinho, as caixas acústicas devem ficar equidistantes em��ação ao ouvinte e estar posicionadas ao longo de umaparede comum para garantir o melhor efeito estéreopossível. Para ambientes de som de fundo (ou quando a posção dos ouvintes variar muito), o posicimento das caixas acústicas pode ser o que for mais conveniente. Entretanto, instalações esse tipo poder impedir a reprodução do efeito estéreo.

POSICIONAMENTO DAS CAIXAS ACUSTICAS NOS TETOS

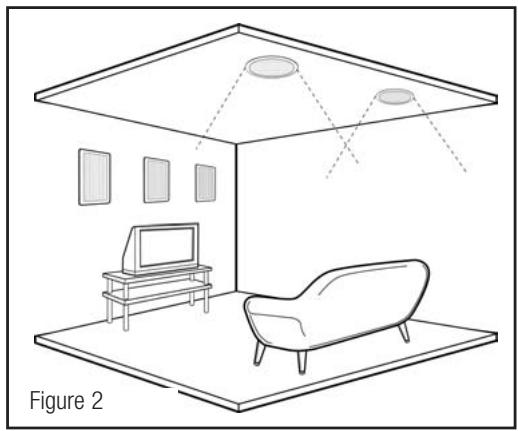

As caixas acústicas de teto da Klipsch foram projetadas para ter otime desempensoho em qualquer teto de gesso acartonado (drywall) ou teto suspenso, e foram fabricadas para durarem muitos anos. O perfit das unidasrequire que as superfíceis de instalação, quer sejam de gesso acartonado - drywall - ou outras), tenham no minimo 1 cm (3/8" de pol.) de espessura. Em instalações em teto suspensos, os revestimentos de teto comuns de tamanho 2^× 4^ (60cm× 120cm) e 2^× 2^ (60cm x 60 cm) são compostos de materiais de baixa densidade que pode, com o tempo, ceder e produzir vibração acústica. Para maximizar o desempensoho sonoro das caixas acústicas de teto, a Klipsch recomenda que o painei de montagem original está substituído por uma chapa de madeira compensada ou de fibra de Madeira com densidade média (MDF) de 1,3 cm a 1,9 cm (1 / 2^na_) ) de espessura (figura 2).

Instalacao da caixa acustica

(para construções novas, avançar para a etapa 3)

1. Corte uma abertura de tamanho apropriadao na parede ou no tote usingo o Modelo fornecido. Se o modelo não tiver sido fornecido, as dimensoes da abertura poder ser encontrar nos websites da Klipsch: www.klipsch.com. Os tamanhos especialcados são tamanhos minimos. Caso não sera possivel obter um corte preciso, pode-se adcionar 6mm (1 / 4^n) em cada medida. Tome cuidado para não cortar fiações ou encanimentos ja instalados. Evite colocar em risco qualquer dispositoivo de prevenção de incendios instalado entre as vigas.
2. Passe o cabo da caixa acústica (18 AWG, no menoro) pelas aberturas. Não deixe de seguir todas os)códigos de construção de sua area.
3. Conecte o cabo à caixa acústica usingo como referencia as cores ou identificações do cabo para fazer a polaridade correta.

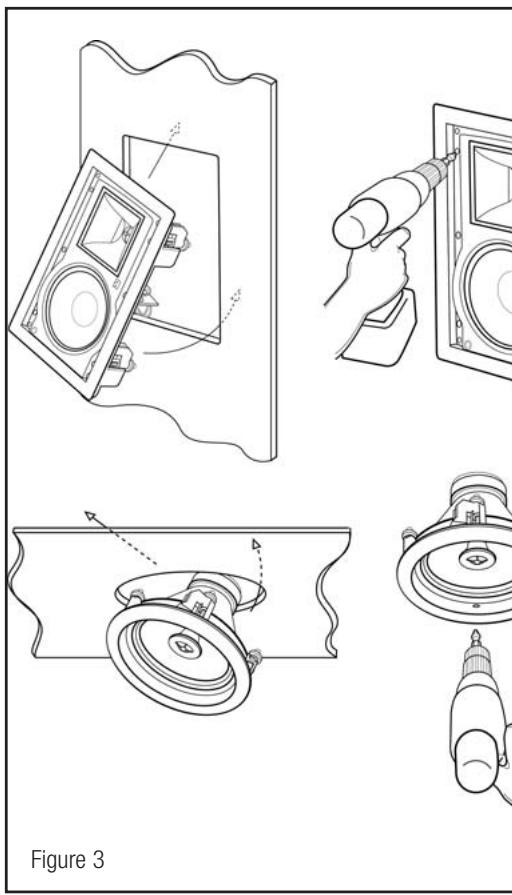

4. Insira o Conjunto da caixa acústica na abertura e fixe-o apertando os quatro parafusos Phillips (figura 3). As presilhas "extensíveis" da armação se abrirão e prenderação juntas a

parede e a armação. (Os suportes da Klipsch para novas construções facilitam esse procedimento se usados antes da instalação do gesso acartonado - drywall).

1. Neste punto, as grades da caixa acústica podem ser pintadas antes de serem inseidas nas caixas acústicas. As grades da Klipsch são projetadas para serem pintadas com a maior das tintas disponíveis no mercado. Sugerimos a Remoção do material tíxil antes da pintura. Ele pode ser reinserido antes que a tinta secar. Deve-se evaporar o excesso de tinta nas perfurações da grade.
2. Pressione a grade para que se encaixe no lugar.

Consulte as autres ilustracoes no verso.

Alguns modelos possuem uma chave de tweeter (serie 3000) ou uma chave de grave médio e uma de tweeter (serie 5000) situadas no sonoflector frontal. A chave permite um ajuste de 0 dB (normal) ou -3 dB na faixa de frequência respectiva. Caso a

instalacao sera feita em um ambiente propcido à propaganda acústica, como um banheiro ou cozinha, sugerimos ajustar a chave de volume do tweete. Se a caixa acústica estiver situada em um canto e produzir graves em excesso, pode ser necessário ajustar a chave de volume de gravemédio. A posicão da chave doit sempre ser confirmada antes de encaixar a grade.

Corneta pivotante (nos modelos de parede)

As unidades das séries 3000 e 5000 são equipadas com uma corneta pivotante que permitte que sera reposicionada. Antes de instalar a grade, direcione com atençao a corneta em direção à area occupada pelos ouvintes.

Os modelos da série Klipsch Reference para instalação em toto possuem um tweeter articulado para direcionar as altas freqüencias. Para direcionar o som diretamente para a area ocupaçaidos ouvintes, colocque o tweeter no ângulo desejado antes de instalar a grade.

Não tente girar a base do tweeter ao ajustá-lo.

Sensor de infravermelho (nos modelos de parede)

As caixas acústicas das séries 2000, 3000 e 5000 para instalação em parede possuem um receptáculo para sensor de infravermelho de meia polegada situado no sonoflector.

GARANTIA FORA DOS ESTADOS UNIDOS E DO CANADA

A garantia deste produits, caso soit vendido a um consumidor fora dos Estados Unidos ou do Canada, deve estar em conformidade com as leis aplicacoes e sera de responsabilitadexeclusiva do distribuidor que o fornceu. Para obter qualquer service coberto pada garantia, entre em controle com o revendedor do qual adquiriu este produit, ou com o distribuidor que o fornceu.
