Produkttyp	Einbau-Deckenlautsprecher
Modell	R-1650-C
Marke	KLIPSCH
Tieftöner	6,5 Zoll (16,5 cm), Polypropylen-Kegel
Hochtöner	1 Zoll (2,54 cm), Aluminium-Kalotte, schwenkbarer Horn
Nennbelastbarkeit	50 W RMS, 200 W Spitze
Impedanz	8 Ohm
Empfindlichkeit	92 dB bei 1 W/1 m
Frequenzgang	53 Hz – 20 kHz ±3 dB
Ausschnittmaße	7,5 Zoll (19,1 cm) Durchmesser
Außenmaße	9 Zoll (22,9 cm) Durchmesser, Tiefe 4,25 Zoll (10,8 cm)
Gewicht	3,6 kg
Materialien	Lackierbares Gitter, Rahmen aus ABS-Kunststoff
Besondere Merkmale	Schwenkbarer Hochton-Horn, Abschwächungsschalter für Höhen und Mitten/Tiefen (0/-3 dB), Infrarotsensor (je nach Modell)
Installation	Einbau in die Decke, Befestigung durch Schwenkklammern (KWIC-System)
Garantie	1 Jahr (USA und Kanada)
Sicherheit	Nicht in der Nähe von Wasser verwenden, Reparaturen einem Fachmann überlassen
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; Gitter abnehmbar zum Lackieren
Mitgeliefertes Zubehör	Ausschnittschablone, Bedienungsanleitung

Häufig gestellte Fragen - R-1650-C KLIPSCH

Wie installiere ich den Lautsprecher R-1650-C?

Schneiden Sie mit der mitgelieferten Schablone ein Loch von 7,5 Zoll (19,1 cm). Führen Sie die Kabel (mindestens 18 AWG) und verbinden Sie sie unter Beachtung der Polarität (Farbmarkierung). Setzen Sie den Lautsprecher in die Öffnung ein und ziehen Sie die vier Kreuzschlitzschrauben fest, bis die Schwenkklammern an der Decke einrasten. Befestigen Sie das Gitter nach dem Lackieren.

Welche Leistung wird für den Verstärker empfohlen?

Der Lautsprecher verträgt 50 W RMS (200 W Spitze). Es wird empfohlen, einen Verstärker zu wählen, der zwischen 20 und 100 W pro Kanal liefert, um einen optimalen Betrieb zu gewährleisten.

Wie stelle ich den Abschwächungsschalter für Höhen und Mitten/Tiefen ein?

An der vorderen Schallwand befindet sich ein Schalter für Höhen (Serie 3000) oder für Mitten/Tiefen und Höhen (Serie 5000). Die verfügbaren Positionen sind 0 dB (normal) und -3 dB. Verwenden Sie -3 dB bei sehr halligen Räumen (Badezimmer, Küche) oder wenn der Lautsprecher zu nah an einer Ecke sitzt und zu viel Bass erzeugt. Stellen Sie ein, bevor Sie das Gitter befestigen.

Kann das Gitter des Lautsprechers lackiert werden?

Ja, das Gitter ist zum Lackieren vorgesehen. Entfernen Sie die Leinwand vor dem Lackieren und setzen Sie sie nach dem Trocknen wieder ein. Vermeiden Sie, zu viel Farbe in den Löchern anzusammeln.

Wie richtet man den Hochton-Horn für besseren Klang aus?

Das Modell R-1650-C (Decke) verfügt über einen schwenkbaren Hochtöner. Neigen Sie den Horn vorsichtig, um den Schall auf den Hörbereich zu richten, bevor Sie das Gitter installieren. Üben Sie keinen übermäßigen Druck auf die Stange aus.

Ist der Lautsprecher für den Außenbereich geeignet?

Nein, der Lautsprecher R-1650-C ist nur für den Innenbereich geeignet. Setzen Sie ihn nicht Regen oder Feuchtigkeit aus, da dies zu Stromschlag oder Brand führen kann.

Was tun, wenn der Lautsprecher keinen Ton von sich gibt?

Überprüfen Sie zuerst die Kabelverbindungen (Polarität eingehalten, guter Kontakt). Stellen Sie sicher, dass der Verstärker eingeschaltet ist und die Audioquelle funktioniert. Testen Sie den Lautsprecher an einem anderen Ausgang. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachreparaturdienst.

Wie reinige ich den Lautsprecher?

Reinigen Sie die Außenseite mit einem weichen, trockenen Tuch. Für das Gitter saugen Sie vorsichtig Staub ab oder waschen Sie es bei abnehmbarem Gitter mit Seifenwasser. Verwenden Sie niemals aggressive Chemikalien.

Welche Garantie hat der Lautsprecher R-1650-C?

Die Garantie beträgt ein Jahr auf Material- und Verarbeitungsfehler (USA und Kanada). Sie deckt keine Schäden durch unsachgemäße Verwendung, falsche Installation oder nicht autorisierte Reparaturen ab. Bewahren Sie Ihren Kaufbeleg auf.

Kann dieser Lautsprecher in einem Heimkinosystem verwendet werden?

Ja, er eignet sich als Surround-Lautsprecher oder für ein verteiltes Audiosystem. Für die Frontkanäle bevorzugen Sie Wandmodelle (Referenz endet mit 'W'). Platzieren Sie die Lautsprecher im gleichen Abstand zur Hörposition für eine bessere Stereowiedergabe.

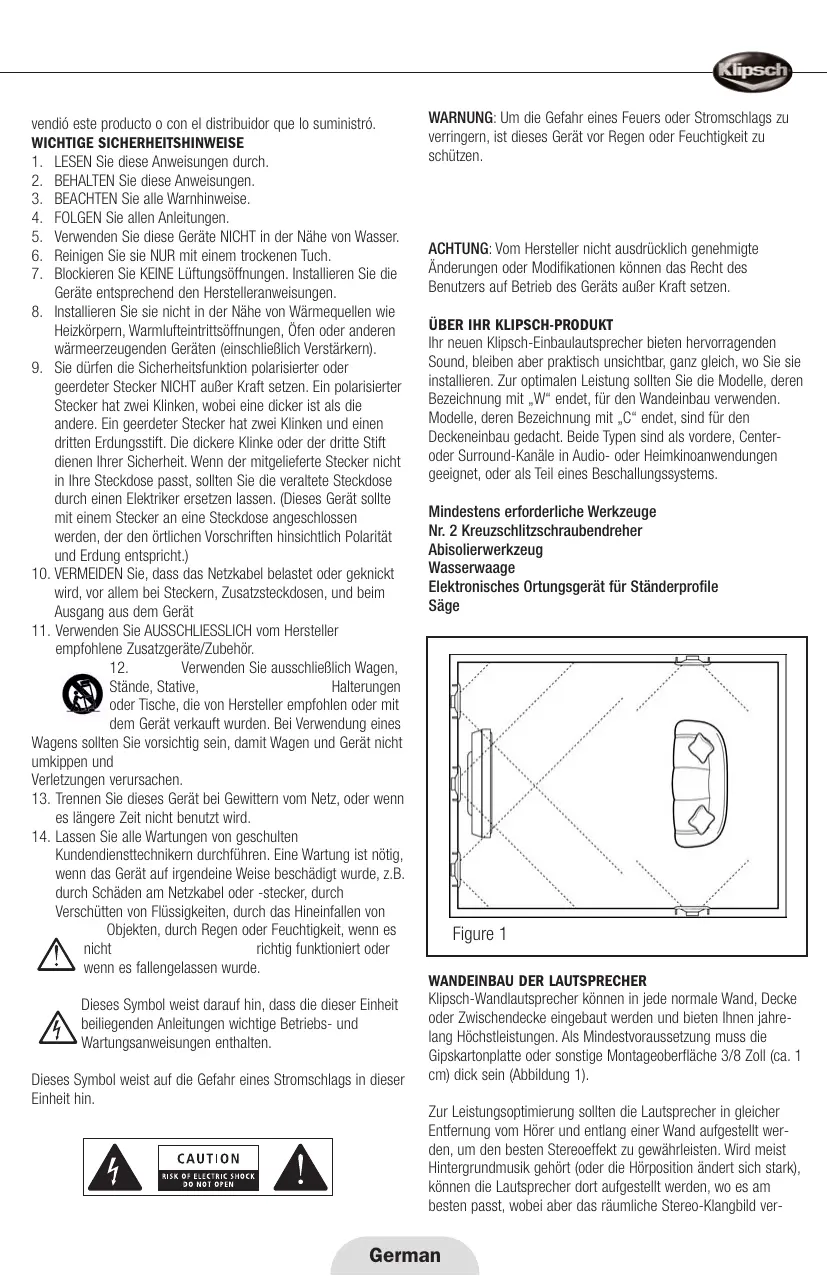

BEDIENUNGSANLEITUNG R-1650-C KLIPSCH

WICHTIGESICHERHEITSHINWEISE

1. LESEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anleitungen.
5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Luftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Höhe von Wärmequellen wie Heizkörpern, Warlufteintrittsöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verständern).
9. Sie dürfen die Sicherheitsfunktion polarisierter oder geerdeter Stecker NICTHT außer Kraft setzen. Ein polarisierter Stecker hat zwei Klinken, wobei eine dicker ist als die andere. Ein geerdeter Stecker hat zwei Klinken und einen dritten Erdungsstift. Die dickere Klinke oder der dritte Stift dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passt, sollen den sie die veraltete Steckdose durch einen Elektriker ersetzen halten. (Dieses Gerät sollte mit einem Stecker an eine Steckdose angeschlossen werden, der den ortlichen Vorschriften hinsichtlich Polarität und Erdung entspricht.)
10. VERMEIDEN Sie, dass das Netzkabel belastet oder geknicht wird, vor allem bei Steckern, Zusatzsteckdosen, und beim Ausgang aus dem Gerät
11. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/Zubehr.

1. Verwenden Sie ausschließlich Wagen, Stände, Stative, Halterungen oder Tische, die von Hersteller empfohlen oder mit dem Gerät verkauf wurden. Bei Verwendung eines

Wagens sollen den Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und

Verletzungen verursachen.

1. Trennen Sie diese Gerät bei Gewittern vom Netz, oder wenn es längerere Zeit nicht benutzt wird.
2. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführen. Eine Wartung ist notig, wenn das Gerat auf irgende Weise beschädigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschütten von Flüssigkeiten, durch das Hineinfallen von

Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder wenn es fallengelassen wurde.

Dieses Symbol weist darauf hin, dass die dieser Einheit beiliegenden Anleitungen wichtige Betriebs- und Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags in dieser Einheit hin.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist这点 Gerät vor Regen oder Feuchtigkeit zu schützen.

ACHTUNG: Vom Hersteller nicht ausdrücklich genehmigte Änderungen oder Modifikationen können das Recht des Benutzers auf Betrieb des Geräts außer Kraft setzen.

Ihr neuen Klipsch-Einbaulaufsprecherieten hervorragenden Sound,bleibenaberpraktischunsichtbar,ganzgleich,woSie sie installieren.Zur optimalen Leistung soltenSie die Modelle,deren Bezeichnung mit endet,fort den Wandeinbau verwenden. Modelle,derenBezeichnungmit endet,sindforden Deckeneinbau gedacht.Beide Typend sind als vorder,Center- oder Surround-Kanale in Audio-oder Heimkinoanwendungen geeignet,oderalsTeile eines Beschallungssystems.

Mindestens erforderliche Werkzeuge

Nr. 2 Kreuzschlitzschraubendreher
Abisolierwerkzeug

Wasserwaage

Elektronisches Ortungsgerät für Ständerprofile Säge

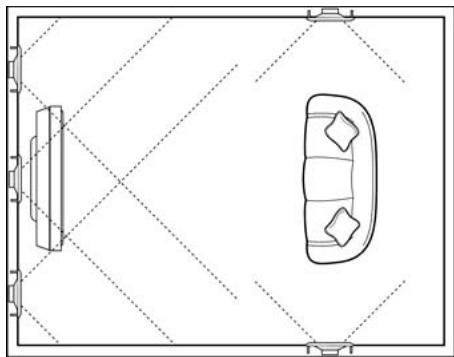

Figure 1

WANDEINBAU DER LAUTSPRECHER

Klipsch-Wandlautspricher konnen in jeder normale Wand, Decke oder Zwischendecke eingebaut werden undieten Ihnen jahre lang Höchstleistungen. Als Mindestvoraussetzung muss die Gipskartonplatte oder sonstige Montageoberfläche 3/8 Zoll (ca. 1 cm) dick sein (Abbildung 1).

Zur Leistungsoptimierung sollen den Lautspeicher in gleicher Enternung vom Hörer und entlang einer Wand aufgestellt werden, um den besten Stereoeffekt zu gewährleisten. Wir moist Hintergrundmusik gehört (oder die Hörposition ändert sich stark), konnen die Lautspeicher Dort aufgestellt werden, wo es am besten passst, wobei aber das räumliche Stereo-Klangbild ver-

loren gehen kann.

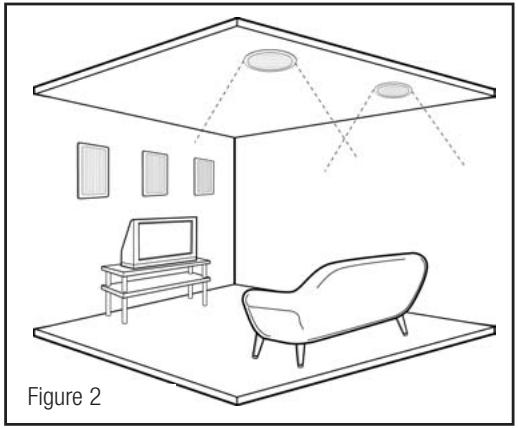

DECKENEINBAU DER LAUTSPRECHER

Klipsch-Deckenlautsprecher konnen in jeder Gipskarton- oder Zwischendecke eingebaut werden und bierten Ihnen jahrelang Höchstleistungen. Als Mindestvoraussetzung muss die Gipskartonplatte oder sonstige Montageoberfliche 3/8 Zoll (ca. 1 cm) dick sein. Bei der Zwischendeckeninstallation bestehen nor

male (2x4 oder 2x2 Fuß große) eingehänge Deckenplatten aus Material mit geringer Dichte, die im Laufe der Zeit durchhängen und hörbar vibrierten können. Um die akustische Leistung ihrer Deckenlautsprecher zu verbessern, empfeht Klipsch, dass Sie die ursprüngliche Befestigungsplate durch eine aus _ bis _ Zoll (1,3 bis 1,9 cm) dickem Sperrholz oder Faserplatten ersetzen (Abbildung 2).

LAUTSPRECHERINSTALLATION

(be Neubauten mit Schritt 3 weitermachen)

1. Schneiden Sie mit der belligengenden Schablone ein Loch entsprechender GröBe in die Wand oder Decke. Wenn die Schablone nicht verfügbar ist,finden Sie deren MaBe auf der Klipsch-Website: www.klipsch.com. Die angegebenen Großn sind Minimalwerte. Wenn kein genaues Ausschneiden möglich ist, sollen den Sie jeder Dimension Zoll (0,64 cm) hinzufugen. Passen Sie auf, dass Sie nicht durch existierende Kabel oder Rohre schneiden. Beschädigen Sie keine feuer hemmenden Barrieren zwischen den Ständerprofilen.
2. Führer Sie Lautspeicherkabel (mindestens 18 Gauge) zu den Öffnungen. Stellen Sie sicher, dass Sie alle örtlichen Bauvorschriften erfüllen.
3. Befestigen Sie das Kabel am Lautsprecher, wobei Sie die Farbkodierung oder Markierung des Kabels beachten müssen, um eine richtige Polung sicherzustellen.

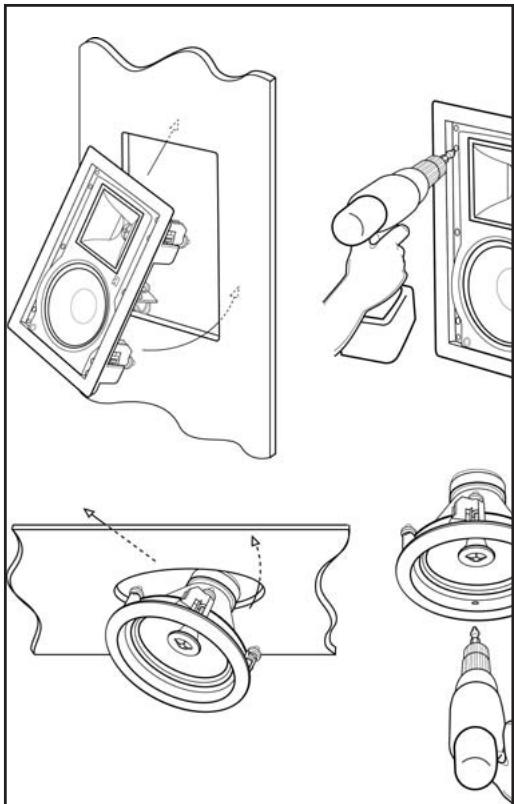

4. Führer Sie die Lautspricherbaugruppe in die Öffnung ein und befestigen Sie diese, indem Sie die vier Kreuzschlitzschrauben anziehen (Abbildung 3). Die Fuß des Rahmens klappen aus und drücken den Rahmen und die Wand zusammen. (Die Neubaubefestigungen von Klipsch erleichtern dies, wenn sie vor der Installation des Gipskartons verwendet werden.)

Figure 3

1. Nun konnen Sie die Lautsprachgrills lackieren, bevor Sie sie in die Lautspricher einsetzen. Die Lautsprachgrills von Klipsch konnen mit practisch jeder Farbe lackiert werden. Sie sollen den vom Lackieren den Stoffeinsatz hersausnahmen. Er kann nach dem Trocknen der Farbe wieder eingesetzt werden. Passen Sie auf, dass sich nicht zuviel Farbe auf den Perforationen des Lautsprachgrills ansmelt.
2. Drücken Sie den Grill fest.

Weitere Illustrationen finden Sie auf der Rückseite.

STEUERELEMENTE

Mittelbass- und Hochtöner-Regelschalter

(Serie 3000 und 5000)

Manche Modelle besitzen einen Hochtörserschalter (Serie 3000) oder sowohl einen Mittelbass- als auch einen Hochtörserschalter (Serie 5000) an der vorderen Schallwand. Der Schalter ermöglich eine Einstellung von entweder 0 dB (normal) oder -3 dB im jeweiligen Frequenzbereich. Wenn Sie sie in einem akustisch ungebändpften Raum (wie einem Badezimmer oder einer Küche) installieren, müssen Sie eventuell den Hochtörserschalter einstehen. Wenn der Laufsprecher sich in einer Ecke befindet und zu viel Bass erzeugt, sollenen Sie vielsecht den Mittelbass-Schalter einstehen. Vor Anbringung

des Lautsprechergrills solte immer die Schalterposition geprüft werden.

Drehbarer Hornlautsprecher (Wandmodelle)

Die Serie 3000 und 5000 besitzen einen drehbaren

Hornlautsprecher, der nach innen gerichtet werden kann. Vor der Installation ist der Hornlautsprecher sorgfältig auf den Hörbereich auszurichten.

Schwenkbarer Hornhochtöner (Deckenmodelle)

Klipsch Reference-Deckenlautsprecher besitzen einen schwenkBaren Hochtöner, um die Hochfrequenzen better ausrichten zu können. Um den Sound direkt auf den Hörbereich auszurichten, drehen Sie vor der Installation des Grills das Horn vorsichtig im gewündchten Winkel.

Versuchen Sie NICT, den Hochtörserschaft zu drehen, während Sie den schwenkbaren Hochtöner ausrichten.

Infrarotsensor-Befestigung (Wandmodelle)

Alle Wandlautsprecher der Serien 2000, 3000 und 5000

besitzen eine 1/2 Zoll große Öffnung für einen Infrarotsensor an der Schallwand.

GARANTIE AUSSERHALB DER USA UND KANADA

Wenn these Produkt an einen Käfer außerhalb der USA oder Kanadas verkauft wird, richten sich die Garantieansprüche nach den jeweiligen gesetzlichen Bestimmungen und fallen unter die alleinige Verantwortung des Vertriebs, der these Produkt ausgeliefert hat. Um Garantieleistungen zu beanspruchen wenden Sie sichitte an den Fachhandler, der these Produkt verkauft hat, oder den Vertrieb.
