Produkttyp	Einbaulautsprecher
Marke	Klipsch
Modell	R-5800
Kategorie	Einbaulautsprecher für Wand/Decke
Empfohlene Verwendung	Front, Center, Surround, Heimkino, verteiltes Beschallungssystem
Montageart	Einbau in Wand (Ref. W) oder Decke (Ref. C)
Mindestwandstärke	10 mm
Mindestkabelquerschnitt	18 AWG
Mittel-/Tiefton-Schalter	Ja (Serie 5000): 0 dB oder -3 dB
Hochtonschalter	Ja (Serie 3000): 0 dB oder -3 dB
Schwenkbarer Horn	Ja (Einbau-Wandmodelle Serien 3000 und 5000)
Schwenkbarer Hochton-Hornlautsprecher	Ja (Einbau-Deckenmodelle)
Infrarotsensor	Ja (Einbau-Wandmodelle)
Lackierbares Gitter	Ja, abnehmbares Tuch
Reinigung	Nur trockenes Tuch
Stromversorgung	Passiv (an einen Verstärker angeschlossen)
Garantie (USA und Kanada)	1 Jahr (Teile und Arbeit) auf Herstellungsfehler
Garantie außerhalb der USA und Kanadas	Gemäß lokaler Gesetzgebung, wenden Sie sich an den Händler
Sicherheitssymbole	Blitz (gefährliche Spannung), Ausrufezeichen (wichtige Anweisungen)
Regulatorische Informationen	Örtliche Bauvorschriften beachten

Häufig gestellte Fragen - R-5800 KLIPSCH

Wie dick muss die Wand mindestens sein, um den Lautsprecher zu installieren?

Die Trockenbauwand oder andere Montagefläche muss mindestens 10 Millimeter dick sein.

Wie platziere ich die Lautsprecher für eine optimale Stereowiedergabe?

Stellen Sie die Lautsprecher an derselben Wand, im gleichen Abstand zur Hörposition. Für Hintergrundmusik können sie anderswo platziert werden, aber die Stereowirkung geht möglicherweise verloren.

Wie schließe ich die Kabel an den Lautsprecher an?

Verwenden Sie ein Kabel mit mindestens 18 AWG. Schließen Sie jedes Kabel unter Beachtung der Polarität anhand der Farbmarkierung oder der Kabelkennzeichnung an.

Kann ich das Gitter des Lautsprechers lackieren?

Ja, die Klipsch-Gitter sind mit den meisten Lacken kompatibel. Sie können das Tuch vor dem Lackieren entfernen und nach dem Trocknen wieder einsetzen. Vermeiden Sie übermäßige Lackansammlungen in den Öffnungen.

Wozu dient der Mittel-/Tiefton- und Hochtonschalter?

Er ermöglicht die Einstellung der Bass- und Höhenfrequenzen auf 0 dB (normal) oder -3 dB je nach Raumakustik. Verwenden Sie ihn, wenn der Lautsprecher in einer Ecke steht (übermäßige Bässe) oder in einem hellen Raum (starke Höhen).

Wie richte ich den Horn bei den Wandmodellen aus?

Richten Sie vor der Befestigung des Gitters vorsichtig den schwenkbaren Horn auf den Hörbereich aus. Dies verbessert die Richtwirkung der Höhen.

Wie richte ich den Hochtöner bei den Deckenmodellen aus?

Stellen Sie den schwenkbaren Hochtöner vor der Montage des Gitters leicht im gewünschten Winkel ein. Versuchen Sie nicht, die Hochtönerstange zu drehen.

Was tun, wenn der Lautsprecher nicht normal funktioniert?

Trennen Sie das Gerät vom Netz und überlassen Sie die Reparatur einem qualifizierten Fachmann. Öffnen Sie den Lautsprecher nicht, da er gefährliche Spannungen enthält.

Wie lautet die Garantie für den Lautsprecher?

In den USA und Kanada beträgt die Garantie 1 Jahr ab Kaufdatum gegen Material- und Verarbeitungsfehler. Außerhalb dieser Gebiete wenden Sie sich an den örtlichen Händler.

Kann ich diesen Lautsprecher im Freien verwenden?

Nein, der Lautsprecher ist nicht für den Außeneinsatz ausgelegt. Setzen Sie ihn nicht Regen oder Feuchtigkeit aus, um Brand- und Stromschlaggefahr zu vermeiden.

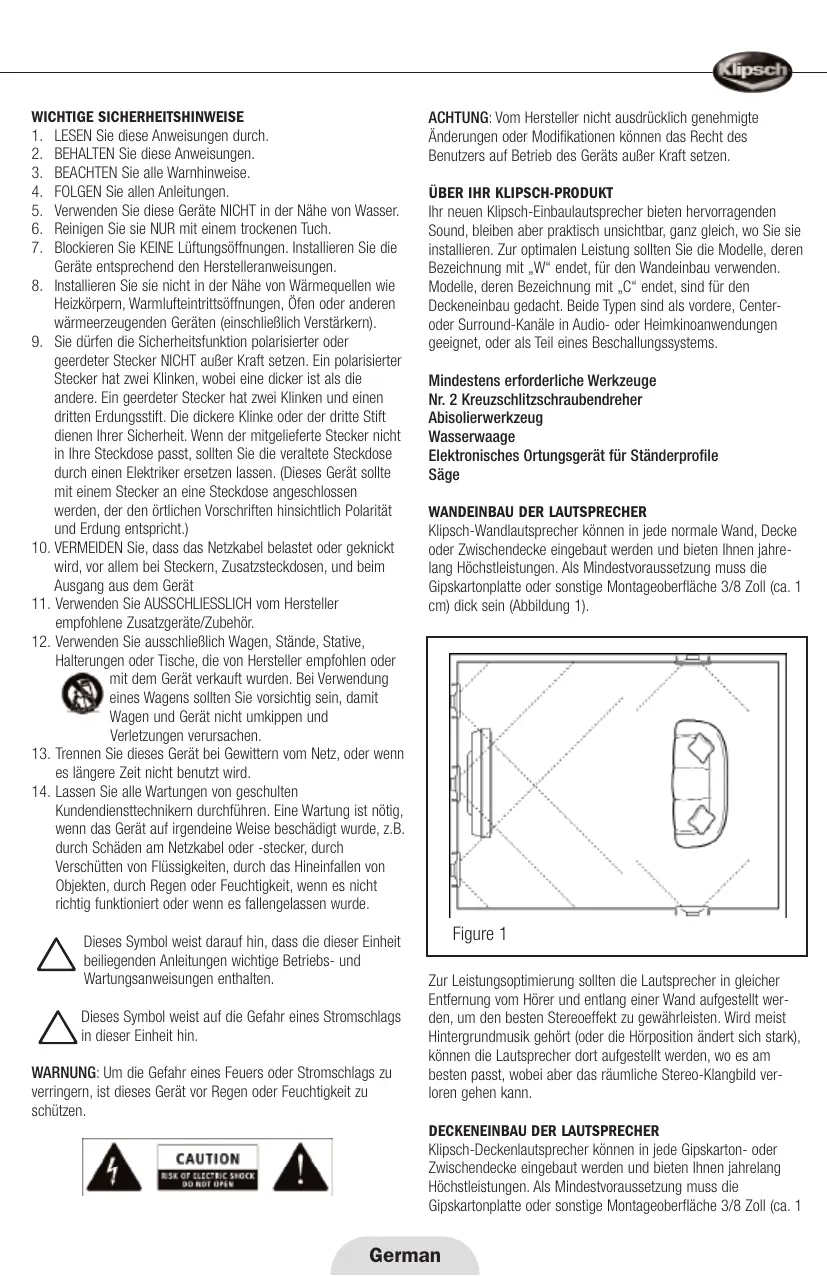

BEDIENUNGSANLEITUNG R-5800 KLIPSCH

WICHTIGESICHERHEITSHINWEISE

1. LESEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anleitungen.
5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Luftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Nähe von Wärmequellen wie Heizkorpmn, Warmlufteintrittsöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verständern).
9. Sie * dürfen die Sicherheitsfunktion polarisierter oder geerdeter Stecker NICHT außer Kraft setzen. Ein polarisierter Stecker hat zwei Klinken, wobei eine dicker ist als die andere. Ein geerdeter Stecker hat zwei Klinken und einen dritten Erdungsstift. Die dickere Klinke oder der dritte Stift Dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passt, sollen den sie die veraltete Steckdose durch einen Elektriker ersetzen halten. (Dieses Gerät sollte mit einem Stecker an eine Steckdose angeschlossen werden, der den ortlichen Vorschriften hinsichtlich Polarität und Erdung entspricht.)
10. VERMEIDEN Sie, dass das Netzkabel belastet oder geknicht wird, vor allem bei Steckern, Zusatzsteckdosen, und beim Ausgang aus dem Gerät
11. Verwenden Sie AUSSCHLIESLLICH vom Hersteller empfohlene Zusatzgeräte/Zubehör.
12. Verwenden Sie ausschließlich Wagen, Stände, Stative, Halterungen oder Tische, die von Hersteller empfohlen oder

mit dem Gerat verkauf wurden. Bei Verwendung eines Wagens sollenen Sie vorsichtig sein, damit Wagen und Gerat nicht umkippen und Verletzungen verursachen.

1. Trennen Sie diese Gerät bei Gewittern vom Netz, oder wenn es langere Zeit nicht benutzt wird.
2. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführen. Eine Wartung ist notig, wenn das Gerat auf irgende Weise beschadigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschütten von Flüssigkeiten, durch das Hineinfallen von Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder wenn es fallengelassen wurde.

Dieses Symbol weist darauf hin, dass die dieser Einheit beiliegenden Anleitungen wichtige Betriebs- und Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags in dieser Einheit hin.

WARNING: Um die Gefahr eines Feuers oder Stromschlags zu verringn, ist这点 Gerät vor Regen oder Feuchtigkeit zu schützen.

ACHTUNG: Vom Hersteller nicht ausdrücklich genehmigte Änderungen oder Modifikationen können das Recht des Benutzers auf Betrieb des Gerats außer Kraft setzen.

Ihr neuen Klipsch-Einbaulaufsprecherieten hervorragenden Sound,bleibenaberpraktischunsichtbar,ganzgleich,woSie sie installieren.Zur optimalen Leistung soltenSie die Modelle,deren Bezeichnung mit W^ endet,fort den Wandeinbau verwenden. Modelle,derenBezeichnungmit ^ endet,sindforden Deckeneinbau gedacht.Beide Typend sind als vorder,Center- oder Surround-Kanale in Audio-oder Heimkinoanwendungen geeignet,oderalsTeile eines Beschallungssystems.

Mindestens erforderliche Werkzeuge

Nr. 2 Kreuzschlitzschraubendreher

Abisolierwerkzeug

Wasserwaage

Elektronisches Ortungsgerät für Ständerprofile Säge

WANDEINBAU DER LAUTSPRECHER

Klipsch-Wandlautsprecher konnen in jeder normale Wand, Decke oder Zwischendecke eingebaut werden undieten hinen jahre lang Höchstleistungen. Als Mindestvoraussetzung muss die Gipskartonplatte oder sonstige Montageoberfläche 3/8 Zoll (ca. 1 cm) dick sein (Abbildung 1).

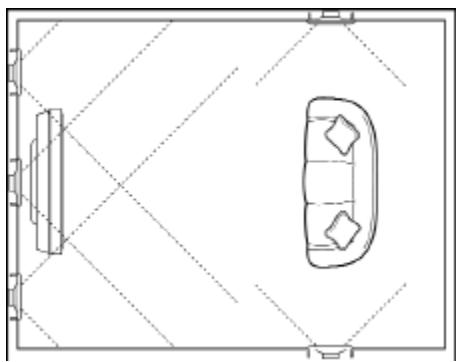

Figure 1

Zur Leistungsoptimierung sollen den Lautspeicher in gleicher Enternung vom Hörer und entlang einer Wand aufgestellt werden, um den besten Stereoeffekt zu gewährleisten. Wir mein Ist Hintergrundmusik gehört (oder die Hörpositionändert sich stark), können die Lautspeicher Dort aufgestellt werden, wo es am besten passt, wobei aber das räumliche Stereo-Klangbild verloren gehen kann.

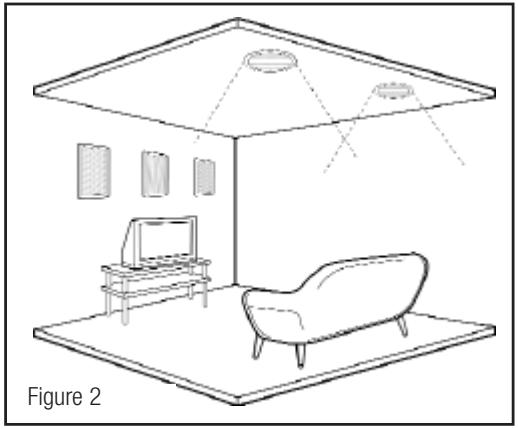

DECKENEINBAU DER LAUTSPRECHER

Klipsch-Deckenlautsprecher konnen in jeder Gipskarton- oder Zwischendecke eingebaut werden undieten hinen jahrelang Höchstleistungen. Als Mindestvoraussetzung muss die Gipskartonplatte oder sonstige Montageoberfläche 3/8 Zoll (ca. 1

cm) dick sein. Bei der Zwischendeckeninstallation bestehen normale (2x4 oder 2x2 Fuß große) eingehänge Deckenplatten aus Material mit geringer Dichte, die im Laufe der Zeit durchhängen und hörbar vibrieren können. Um die akustische Leistung ihrer Deckenlautsprecher zu verbessern, empfeht Klipsch, dass Sie die ursprüngliche Befestigungsplate durch eine aus _ bis Zoll (1,3 bis 1,9 cm) dickem Sperrholz oder Faserplatten ersetzen (Abbildung 2).

LAUTSPRECHERINSTALLATION

(be Neubauten mit Schritt 3 weitermachen)

1. Schneiden Sie mit der beiliegenden Schablone ein Loch entsprechender Groß in die Wand oder Decke. Wenn die Schablone nicht verfügbar ist,finden Sie deren MaBe auf der Klipsch-Website: www.klipsch.com. Die angegebenen Groß sind Minimalwerte. Wenn kein genaues Ausschdenen möglich ist, sollenn Sie jeder Dimension Zoll (0,64 cm) hinzufugen. Passen Sie auf, dass Sie nicht durch existierende Kabel oder Rohre schreiben. Beschädigen Sie keine feuer hemmenden Barrieren zwischen den Ständerprofilen.
2. Führer Sie Lautspracherkabel (mindestens 18 Gauge) zu den Öffnungen. Stellen Sie sicher, dass Sie alle örtlichen Bauvorschriften erfüllen.
3. Befestigen Sie das Kabel am Lautsprecher, wobei Sie die Farbkodierung oder Markierung des Kabels beachten müssen, um eine richtige Polung sicherrzustellen.

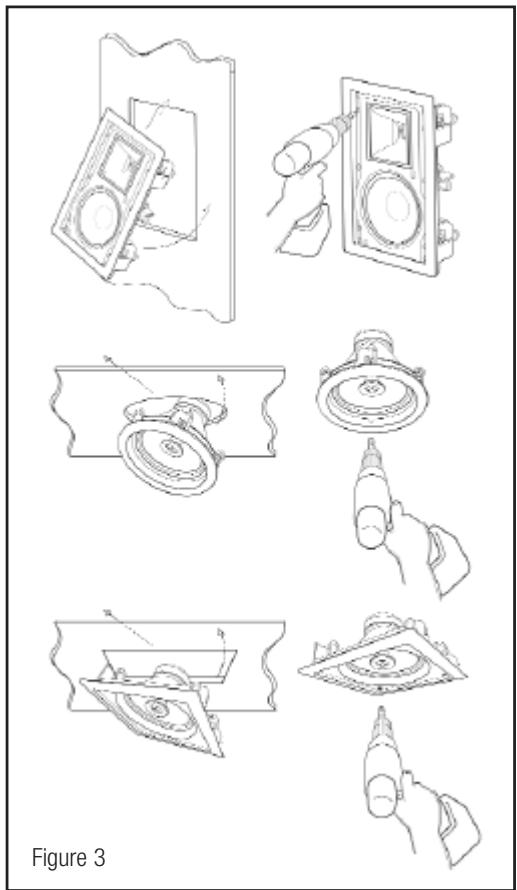

4. Führer Sie die Lautspricherbaugruppe in die Öffnung ein und befestigen Sie diese, indem Sie die vier Kreuzschlitzschrauben anziehen (Abbildung 3). Die Fuß des Rahmens klappen aus und drücken den Rahmen und die Wand zusammen. (Die Neubaubefestigungen von Klipsch erleichtern dies, wenn sie vor der Installation des Gipskartons verwendet werden.)
5. Nun konnen Sie die Lautsprachgrills lackieren, bevor Sie sie in die Lautspricher einsetzen. Die Lautsprachgrills von Klipsch konnen mit practisch jeder Farbe lackiert werden. Sie sollenn vor dem Lackieren den Stoffeinsatz Herausnahmen. Er kann nach dem Trocknen der Farbe wieder eingesetzt werden. Passen Sie auf, dass sich nicht zuviel Farbe auf den Perforationen des Lautsprachgrills anammelt.

6. Drücken Sie den Grill fest.

Weitere Illustrationen finden Sie auf der Rückseite.

STEUERELEMENTE

Mittelbass- und Hochtöner-Regelschalter

(Serie 3000 und 5000)

Manche Modelle besitzen einen Hochtörserschalter (Serie 3000) oder sowohl einen Mittelbass- als auch einen Hochtörserschalter (Serie 5000) an der vorderen Schallwand. Der Schalter erfolglich eine Einstellung von entweder 0 dB (normal) oder -3 dB im jeweiligen Freqenzbereich. Wenn Sie sie in einem akustisch ungebändften Raum (wie einem Badezimmer oder einer Küche) installieren, müssen Sie eventuell den Hochtörserschalter einstehen. Wenn der Lautsprecher sich in einer Ecke befindet und zu viel Bass erzeugt, sollen Sie viellich den Mittelbass-Schalter einstehen. Vor Anbringung des Lautsprechergrills sollte immer die Schalterposition geprüft werden.

Drehbarer Hornlautsprecher (Wandmodelle)

Die Serie 3000 und 5000 besitzen einen drehbaren Hornlautsprecher, der nach innen gerichtet werden kann. Vor der Installation ist der Hornlautsprecher sorgfältig auf den Hörbereich auszurichten.

Schwenkbarer Hornhochtöner (Deckenmodelle)

Klipsch Reference-Deckenlautsprecher besitzen einen schwenkbaren Hochtöner, um die Hochfrequenzen better ausrichten zu konnen. Um den Sound direkt auf den Hörbereich auszurücken, drehen Sie vor der Installation des Grills das Horn vorsichtig im gewünschten Winkel.

Versuchen Sie NICT, den Hochtörschaft zu drehen, während Sie den schwenkbaren Hochtöner ausrichten.

Infrarotsensor-Befestigung (Wandmodelle)

Alle Reference-Wandlautsprecher besitzen eine Zoll große Öffnung für einen Infrarot sensor an der Schallwand.

GARANTIE AUSSERHALB DER USA UND KANADA

Wenn these Product an einen Kaufer außerhalb der USA oder Kanadas verkauft wird, richten sich die Garantieansprüche nach den jeweiligen gesetzlichen Bestimmungen und fallen unter die alleinige Verantwortung des Vertriebs, der these Produkt ausgeliefert hat. Um Garantieleistungen zu beanspruchen wenden Sie sichitte an den Fachhandler, der these Product verkauft hat, oder den Vertrieb.
