R-5650 - Einbaulautsprecher KLIPSCH - Kostenlose Bedienungsanleitung

Produkttyp	Einbaulautsprecher für Wand oder Decke (Modell R-5650 für Wandmontage)
Abmessungen (Gesamt)	241 mm x 368 mm (9,5 x 14,5 Zoll)
Ausschnittmaße	216 mm x 318 mm (8,5 x 12,5 Zoll)
Gewicht	2,5 kg (5,5 lb)
Impedanz	8 Ohm
Nennbelastbarkeit (RMS)	75 W
Spitzenbelastbarkeit	300 W
Frequenzgang	50 Hz - 20 kHz ± 3 dB
Empfindlichkeit	93 dB
Tieftöner	6,5 Zoll (165 mm) Metall
Hochtöner	1 Zoll (25 mm) mit schwenkbarem Horn
Hauptfunktionen	Schwenkbarer Hochton-Horn, Mittel-Tief- und Hochton-Schalter (0/-3 dB), Infrarotsensor, KWIC-Montagesystem
Rahmenmaterial	ABS (Kunststoff) mit kompatibler Farbe
Stromversorgung	Passiv (externer Verstärker erforderlich)
Pflege und Reinigung	Nur mit einem trockenen Tuch reinigen; die Gitter können gestrichen werden
Sicherheit	Nicht in der Nähe von Wasser verwenden; Öffnungen nicht blockieren; bei Gewitter abkoppeln
Ersatzteile und Reparierbarkeit	Reparaturen dürfen nur von Fachpersonal durchgeführt werden; keine vom Benutzer reparierbaren Teile
Garantie	1 Jahr (USA und Kanada); variiert je nach Händler außerhalb USA/Kanada
Allgemeine Informationen	Für Wand- oder Deckenmontage; Mindestmontagedicke 10 mm; erforderliches Werkzeug: Kreuzschlitzschraubendreher, Säge, Wasserwaage, Bolzensucher

Häufig gestellte Fragen - R-5650 KLIPSCH

Wie installiere ich den R-5650 Lautsprecher in einer Wand?

Schneiden Sie eine Öffnung von 216 x 318 mm mit der mitgelieferten Schablone aus. Führen Sie die Drähte (mindestens Stärke 18) und verbinden Sie sie unter Beachtung der Polarität (Farbmarkierung). Setzen Sie den Lautsprecher ein und ziehen Sie die vier Kreuzschlitzschrauben fest, um die KWIC-Verriegelungsfüße zu aktivieren.

Welche Wandstärke ist für die Installation erforderlich?

Die Dicke der Trockenbauwand oder anderen Montagefläche muss mindestens 10 mm betragen.

Wie richte ich den Schall auf den Hörbereich aus?

Vor dem Anbringen des Gitters richten Sie vorsichtig das schwenkbare Horn (Hochtöner) auf den Hörbereich. Üben Sie keinen Druck auf die Lautsprecherstange aus.

Wie stelle ich die Frequenzschalter ein?

Die Modelle R-5650 verfügen über Mittel-Tief- und Hochton-Schalter (Einstellungen 0 dB oder -3 dB). Verwenden Sie -3 dB, wenn der Lautsprecher in einer Ecke steht (zu viel Bass) oder in einem sehr halligen Raum (Höhen). Überprüfen Sie die Position vor dem Anbringen des Gitters.

Kann man die Gitter streichen?

Ja, die Klipsch-Gitter sind mit den meisten Farben kompatibel. Sie können die Leinwand entfernen, streichen und nach dem Trocknen wieder einsetzen. Vermeiden Sie übermäßige Farbansammlungen in den Öffnungen.

Wie verkabelt man den Lautsprecher?

Verwenden Sie ein Kabel mit mindestens Stärke 18. Verbinden Sie das positive Kabel (+) mit der roten Klemme und das negative (-) mit der schwarzen Klemme. Beachten Sie die Polarität für eine gute Stereowiedergabe.

Welcher Verstärker wird für diesen Lautsprecher empfohlen?

Der Lautsprecher hat eine Impedanz von 8 Ohm und eine Empfindlichkeit von 93 dB. Ein Verstärker mit 50 bis 150 W pro Kanal ist ideal. Stellen Sie sicher, dass der Verstärker beim Anschließen ausgeschaltet ist.

Was tun, wenn der Klang zu hell oder zu basslastig ist?

Verwenden Sie die Schalter am Lautsprecher: Position -3 dB, um die Höhen oder die Mitten/Tiefen je nach Problem abzusenken. Sie können auch die Entzerrung Ihres Verstärkers anpassen.

Wie reinige ich den Lautsprecher?

Reinigen Sie nur mit einem trockenen Tuch. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel. Bei gestrichenen Gittern reicht sanftes Abstauben.

Wo finde ich Garantie und Reparaturen?

In den USA und Kanada beträgt die Garantie ein Jahr. Außerhalb dieser Gebiete wenden Sie sich an Ihren Händler oder Distributor. Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden.

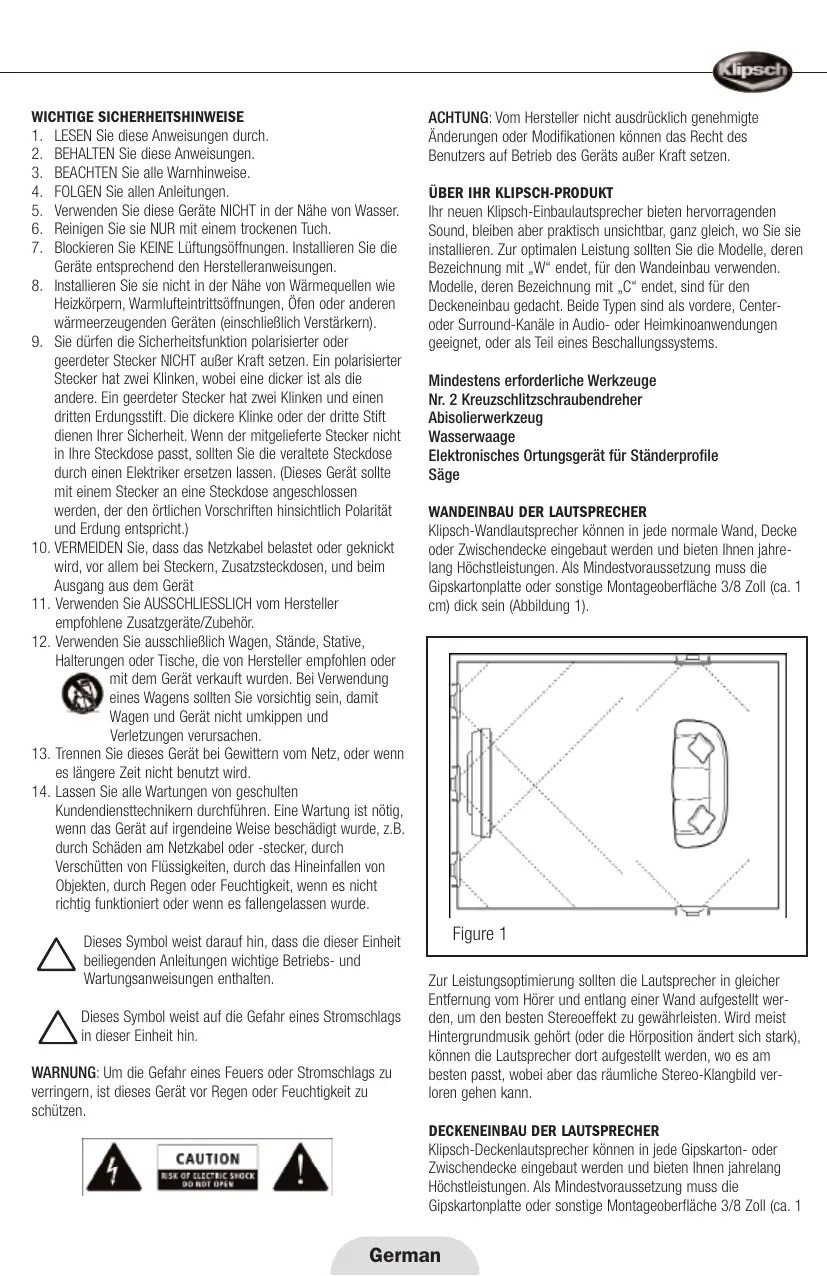

BEDIENUNGSANLEITUNG R-5650 KLIPSCH

WICHTIGESICHERHEITSHINWEISE

1. LESEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anleitungen.
5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Luftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Nähe von Wärmequellen wie Heizkörpern, Warmlufteintrittsöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verständern).
9. Sie * dürfen die Sicherheitsfunktion polarisierter oder geerdeter Stecker NICHT außer Kraft setzen. Ein polarisierter Stecker hat zwei Klinken, wobei eine dicker ist als die andere. Ein geerdeter Stecker hat zwei Klinken und einen dritten Erdungsstift. Die dickere Klinke oder der dritte Stift Dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passt, sollen den sie die veraltete Steckdose durch einen Elektriker ersetzen halten. (Dieses Gerät sollte mit einem Stecker an eine Steckdose angeschlossen werden, der den ortlichen Vorschriften hinsichtlich Polarität und Erdung entspricht.)
10. VERMEIDEN Sie, dass das Netzkabel belastet oder geknicht wird, vor allem bei Steckern, Zusatzsteckdosen, und beim Ausgang aus dem Gerät
11. Verwenden Sie AUSSCHLIESLLICH vom Hersteller empfohlene Zusatzgeräte/Zubehör.
12. Verwenden Sie ausschließlich Wagen, Stände, Stative, Halterungen oder Tische, die von Hersteller empfohlen oder

mit dem Gerat verkauf wurden. Bei Verwendung eines Wagens sollenen Sie vorsichtig sein, damit Wagen und Gerat nicht umkippen und Verletzungen verursachen.

1. Trennen Sie diese Gerät bei Gewittern vom Netz, oder wenn es langere Zeit nicht benutzt wird.
2. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführen. Eine Wartung ist notig, wenn das Gerat auf irgende Weise beschadigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschütten von Flüssigkeiten, durch das Hineinfallen von Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder wenn es fallengelassen wurde.

Dieses Symbol weist darauf hin, dass die dieser Einheit beiliegenden Anleitungen wichtige Betriebs- und Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags in dieser Einheit hin.

WARNING: Um die Gefahr eines Feuers oder Stromschlags zu verringn, ist这点 Gerät vor Regen oder Feuchtigkeit zu schützen.

ACHTUNG: Vom Hersteller nicht ausdrücklich genehmigte Änderungen oder Modifikationen können das Recht des Benutzers auf Betrieb des Gerats außer Kraft setzen.

Ihr neuen Klipsch-Einbaulaufsprecherieten hervorragenden Sound,bleibenaberpraktischunsichtbar,ganzgleich,woSie sie installieren.Zur optimalen Leistung soltenSie die Modelle,deren Bezeichnung mit ^e endet,fort den Wandeinbau verwenden. Modelle,derenBezeichnungmit ^e endet,sind fernd Deckeneinbau gedacht.Beide Typend sind als vorder,Center- oder Surround-Kanale in Audio-oder Heimkinoanwendungen geeignet,oderalsTeile eines Beschallungssystems.

Mindestens erforderliche Werkzeuge

Nr. 2 Kreuzschlitzschraubendreher

Abisolierwerkzeug

Wasserwaage

Elektronisches Ortungsgerät für Ständerprofile Sage

WANDEINBAU DER LAUTSPRECHER

Klipsch-Wandlautsprecher konnen in jeder normale Wand, Decke oder Zwischendecke eingebaut werden undieten hinen jahrelang Hochstleistungen. Als Mindestvoraussetzung muss die Gipskartonplatte oder sonstige Montageoberfläche 3/8 Zoll (ca. 1 cm) dick sein (Abbildung 1).

Figure 1

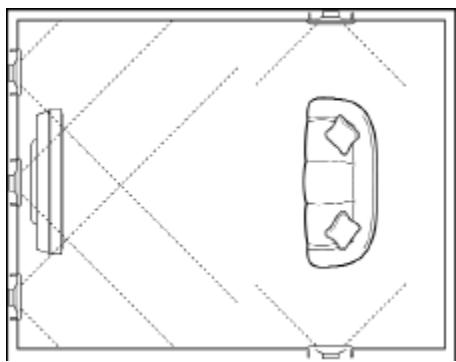

Zur Leistungsoptimierung sollen den Lautspeicher in gleicher Enternung vom Hörer und entlang einer Wand aufgestellt werden, um den besten Stereoeffekt zu gewährleisten. Wir mein Ist Hintergrundmusik gehört (oder die Hörpositionändert sich stark), können die Lautspeicher Dort aufgestellt werden, wo es am besten passt, wobei aber das räumliche Stereo-Klangbild verloren gehen kann.

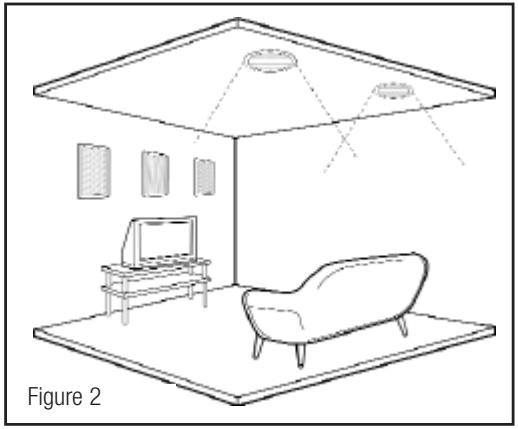

DECKENEINBAU DER LAUTSPRECHER

Klipsch-Deckenlautsprecher konnen in jeder Gipskarton- oder Zwischendecke eingebaut werden undieten hinen jahrelang Höchstleistungen. Als Mindestvoraussetzung muss die Gipskartonplatte oder sonstige Montageoberfläche 3/8 Zoll (ca. 1

cm) dick sein. Bei der Zwischendeckeninstallation bestehen normale (2x4 oder 2x2 Fuß große) eingehänge Deckenplatten aus Material mit geringer Dichte, die im Laufe der Zeit durchhängen und hörbar vibrieren können. Um die akustische Leistung ihrer Deckenlautspricher zu verbessern, empfeht Klipsch, dass Sie die ursprüngliche Befestigungsplate durch eine aus _ bis _ Zoll (1,3 bis 1,9 cm) dickem Sperrholz oder Faserplatten ersetzen (Abbildung 2).

LAUTSPRECHERINSTALLATION

(be Neubauten mit Schritt 3 weitermachen)

1. Schneiden Sie mit der beiliegenden Schablone ein Loch entsprechender Groß in die Wand oder Decke. Wenn die Schablone nicht verfügbar ist, führen Sie deren Maße auf der Klipsch-Website: www.klipsch.com. Die angegebenen Großs sind Minimalwerte. Wenn kein genaues Ausschdenen möglich ist, sollen den Sie jeder Dimension Zoll (0,64 cm) hinzufugen. Passen Sie auf, dass Sie nicht durch existierende Kabel oder Rohre schreiben. Beschädigen Sie keine feuer hemmenden Barrierten zwischen den Ständerprofilen.
2. Führer Sie Lautspracherkabel (mindestens 18 Gauge) zu den Öffnungen. Stellen Sie sicher, dass Sie alle örtlichen Bauvorschriften erfüllen.
3. Befestigen Sie das Kabel am Lautsprecher, wobei Sie die Farbkodierung oder Markierung des Kabels beachten müssen, um eine richtige Polung sicherrzustellen.

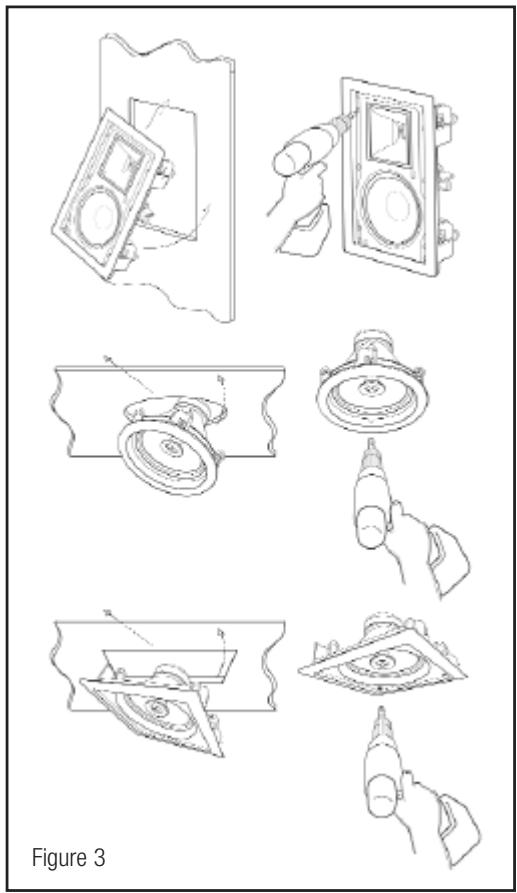

4. Führer Sie die Lautspricherbaugruppe in die Öffnung ein und befestigen Sie diese, indem Sie die vier Kreuzschlitzschrauben anziehen (Abbildung 3). Die Fuß des Rahmens klappen aus und drücken den Rahmen und die Wand zusammen. (Die Neubaubefestigungen von Klipsch erleichtern dies, wenn sie vor der Installation des Gipskartons verwendet werden.)
5. Nun konnen Sie die Lautsprachgrills lackieren, bevor Sie sie in die Lautspricher einsetzen. Die Lautsprachgrills von Klipsch konnen mit practisch jeder Farbe lackiert werden. Sie sollenn vor dem Lackieren den Stoffeinsatz Herausnahmen. Er kann nach dem Trocknen der Farbe wieder eingesetzt werden. Passen Sie auf, dass sich nicht zuviel Farbe auf den Perforationen des Lautsprachgrills anammelt.

1. Drücken Sie den Grill fest.

Weitere Illustrationen finden Sie auf der Rückseite.

STEUERELEMENTE

Mittelbass- und Hochtöner-Regelschalter

(Serie 3000 und 5000)

Manche Modelle besitzen einen Hochtörserschalter (Serie 3000) oder sowohl einen Mittelbass- als auch einen Hochtörserschalter (Serie 5000) an der vorderen Schallwand. Der Schalter ermöglicht eine Einstellung von entweder 0 dB (normal) oder -3 dB im jeweiligen Freqenzbereich. Wenn Sie sie in einem akustisch ungebändelfen Raum (wie einem Badezimmer oder einer Küche) installieren, müssen Sie eventuell den Hochtörserschalter einstehen. Wenn der Lautspricher sich in einer Ecke befindet und zu viel Bass erzeugt, sollenen Sie viellich den Mittelbass-Schalter einstehen. Vor Anbringung des Lautsprachergrills sollte immer die Schalterposition geprüft werden.

Drehbarer Hornlautsprecher (Wandmodelle)

Die Serie 3000 und 5000 besitzen einen drehbaren Hornlautsprecher, der nach innen gerichtet werden kann. Vor der Installation ist der Hornlautsprecher sorgfältig auf den Hörbereich auszurichten.

Schwenkbarer Hornhochtöner (Deckenmodelle)

Klipsch Reference-Deckenlautsprecher besitzen einen schwenkbaren Hochtöner, um die Hochfrequenzen better ausrichten zu konnen. Um den Sound direkt auf den Hörbereich auszurücken, drehen Sie vor der Installation des Grills das Horn vorsichtig im gewünschten Winkel.

Versuchen Sie NICT, den Hochtörschaft zu drehen, während Sie den schwenkbaren Hochtöner ausrichten.

Infrarotsensor-Befestigung (Wandmodelle)

Alle Reference-Wandlautsprecher besitzen eine Zoll große Öffnung für einen Infrarot sensor an der Schallwand.

GARANTIE AUSSERHALB DER USA UND KANADA

Wenn these Produkt an einen Käfer außerhalb der USA oder Kanadas verkauft wird, richten sich die Garantieansprüche nach den jeweiligen gesetzlichen Bestimmungen und fallen unter die alleinige Verantwortung des Vertriebs, der these Produkt ausgeliefert hat. Um Garantieleistungen zu beanspruchen wenden Sie sichitte an den Fachhandler, der these Produkt verkauft hat, oder den Vertrieb.
