Tipo de produto	Microfone dinâmico para voz com interruptor
Marca	LEXICON
Modelo	D 88 S
Diretividade	Supercardióide
Resposta em frequência	40 Hz - 20 kHz
Sensibilidade	2,5 mV/Pa
Conectividade	XLR/XLR ou XLR/jack 6,35 mm (conforme versão)
Comprimento do cabo	5 m
Alimentação	Nenhuma (microfone dinâmico passivo)
Funções principais	Microfone para voz solo, interruptor liga/desliga, efeito de proximidade ajustável
Acessórios inclusos	Elemento de conexão SA 44, maleta transparente rígida
Acessórios opcionais	Cabo MK 9/10 (10 m), pés de chão ST 102A/ST 200/ST 305, suportes de mesa ST 1/ST 12/ST 45
Manutenção e limpeza	Superfície: pano levemente úmido; capa anti-vento interna removível e lavável com água e sabão
Segurança	Desligar o microfone antes de conectar ou desconectar o cabo
Peças de reposição	Capa anti-vento interna, grade externa, cabo de substituição, elemento de conexão SA 44
Reparabilidade	Garantia de 2 anos, reparo por rede credenciada AKG (anteriormente)
Uso recomendado	Voz solo (canto) em sonorização

Perguntas frequentes - D 88 S LEXICON

Como conectar o microfone D 88 S?

Conecte o cabo simétrico XLR/XLR fornecido na entrada XLR do seu console ou amplificador. Para a versão Jack, use a entrada jack 6,35 mm. Certifique-se de que o aparelho está aterrado.

Como ligar e desligar o D 88 S?

O D 88 S possui um interruptor. Empurre-o em direção à cabeça do microfone para ligar (ON) e em direção ao cabo para desligar (OFF). Desligue sempre antes de conectar/desconectar o cabo para evitar ruídos parasitas.

Qual é a diretividade do D 88 S?

O D 88 S tem uma diretividade supercardióide. Isso permite uma melhor rejeição dos sons laterais e traseiros, ideal para o canto solo em ambiente sonoro.

Como evitar o feedback (Larsen) com o D 88 S?

Para evitar o feedback, não direcione o microfone para as caixas de retorno. Coloque os retornos na zona de sensibilidade mínima: para o supercardióide, é a zona lateral atrás do microfone. Não cubra as fendas de captação da onda traseira.

Qual é o efeito de proximidade no D 88 S?

Quanto mais perto o microfone estiver dos lábios, mais os graves são acentuados (efeito de proximidade). Para um som natural, cante a 5-10 cm de distância, direcionando a voz levemente para o lado do microfone.

Como limpar o microfone D 88 S?

O corpo se limpa com um pano levemente úmido (água limpa). Para a capa anti-vento interna: desparafuse a grade, retire a capa, lave-a com água e sabão, deixe secar durante a noite e recoloque no lugar.

Quais são os acessórios disponíveis para o D 88 S?

Acessórios opcionais: cabo MK 9/10 (10 m), pés de chão (ST 102A, ST 200, ST 305), suportes de mesa (ST 1, ST 12, ST 45). O microfone é fornecido com uma maleta rígida transparente e um elemento de conexão SA 44.

O D 88 S pode ser usado para instrumentos?

O D 88 S é principalmente projetado para a voz solo. Para instrumentos, os modelos D 22 ou D 77 S são recomendados. No entanto, pode ser usado para a voz com posicionamento adequado.

Qual é a garantia do D 88 S?

A garantia é de 2 anos a partir da data de compra, cobrindo defeitos de material e fabricação. Pilhas, desgaste normal e reparos não autorizados estão excluídos. Consulte o site www.akg.com para as condições completas.

O que fazer se o microfone não produzir som?

Verifique: o console e o amplificador estão ligados, o canal fader/master está aberto, o microfone está bem conectado, o plugue está corretamente inserido, o cabo não está danificado e o interruptor do D 88 S está em ON. Se o problema persistir, teste com outro cabo.

MANUAL DE UTILIZADOR D 88 S LEXICON

Instruções de uso p. 42

Favor leia este manual antes de usar o equipamento!

1 Beschreibung

D 11

• Microfone dinâmico para instrumentos
• Característica cardióide
  • Cabo XLR/XLR balanceado, 5 m
  • Mala compacta e transparente
• Para bumbo (bass drum), amplificador de baixos, instrumentos de sopro

D 22

• Microfone dinâmico para instrumentos
• Característica cardióide
  • Cabo XLR/XLR balanceado, 5 m
• Fecho de aperto H 440
  • Mala compacta e transparente
• Para toms, instrumentos de percussão, amplificadores de violão, instrumentos de sopro

D 77 S

• Microfone vocal dinâmico com chave liga/desliga
• Característica supercardióide
• Cabo, 5 m: XLR/XLR (D 88 S/XLR) ou XLR/jack de 6,3 mm (D 88 S/Jack)
• Adaptador para tripé SA 44
  • Mala compacta e transparente
• Para solos vocais

1.1 Acessórios opcionais

• Cabo de microfone MK 9/10: cabo blindado a dois polos de 10 m com plugue XLR e tomada XLR.

• Tripés de chão ST 102A, ST 200, ST 305

• Tripés de mesa ST 1, ST 12, ST 45

• Paravento W 880

Certifique-se de que o aparelho ao qual pretende ligar o microfone está ligado à terra e que corresponde às normas de segurança.

Ligue o microfone à entrada desejada (entrada XLR) através do cabo balanceado que está incluído na embalagem.

D 77 S/Jack, D 88 S/Jack

Ligue o microfone à entrada desejada (jack de 6,3 mm) através do cabo desbalanceado que está incluído na embalagem. Repare que cabos não balanceados podem absorver radiações de campos magnéticos (cabos de rede, cabos de iluminação, motores elétricos, etc.) como uma antena. Em cabos com mais de 5 m de comprimento isto poderá levar a zumbidos e outros ruídos.

1. Para ligar pressione a chave liga/desliga em direção da cabeça do microfone (posição "ON").
2. Para desligar pressione a chave liga/desliga em direção do cabo (posição "OFF").

Para evitar ruídos desligue o microfone se conectar ou retirar o cabo do microfone.

2.1 Aviso de segurança

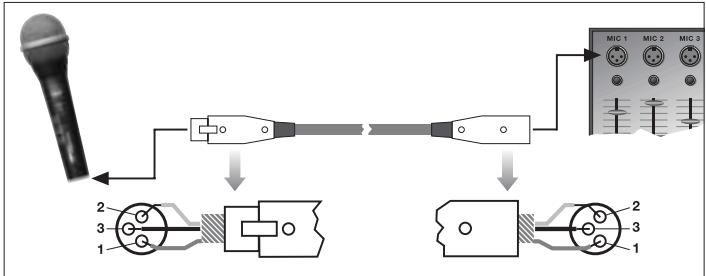

2.2 Conectar o microfone

Veja fig. 1.

Veja fig. 2.

2.3 Ligar/desligar o microfone (D 77 S, D 88 S)

Veja fig. 3.

Aviso:

2.4 Posicionar o microfone para instrumentos

Nos capítulos a seguir encontrará avisos para o melhor posicionamento do microfone para vários instrumentos.

Lembre que com distâncias muito curtas entre o instrumento e o microfone os graves serão enfatizados ("efeito de proximidade").

2.4.1 Flauta transversa

Veja fig. 4.

Microfone: D 77 S Distância

Jazz/pop: 2 - 5 cm. Sopre segurando o instrumento um pouco abaixo do microfone.

Música clássica: 10 - 20 cm acima do microfone.

2.4.2 Saxofone

Veja fig. 5.

Microfones: D 22, D 77 S

Distância

0 - 5 cm: o microfone capta apenas o som proveniente do pavilhão.

5 - 20 cm: o microfone capta não só o som proveniente do pavilhão mas também o que sai das chaves.

2.4.3 Gaita-de- boca

Veja fig. 6.

Microfone: D 77 S

Distância: "0 cm" - fixe o microfone numa posição de maneira que fique entre as mãos. Recebe um som muito direto que pode "formar" com as mãos.

2.4.4 Trompete, tuba, trombone

Veja fig. 7, 8, 9.

0 - 5 cm: o microfone capta apenas o som proveniente do pavilhão.

5 - 20 cm: o microfone capta não só o som proveniente do pavilhão mas também o som emitido pelo corpo do instrumento.

Microfone: D 22

Distância: 0 - 5 cm. Direcione o microfone de maneira que esteja posicionado no meio entre o ponto central e a margem da (duma) membrana de alto-falante.

Microfone: D 11

Distância

Amplificador de baixos com 1 alto-falante: 5 cm. Direcione o microfone de maneira que esteja posicionado no meio entre o ponto central e a margem da membrana do alto-falante.

Amplificador de baixos com alto-falante para agudos e alto-falante de graves: 10 - 15 cm. Direcione o microfone no meio entre o alto-falante de graves e o alto-falante de agudos.

Microfone: D 11

Distância: Direcione o microfone para o ponto de toque da baqueta na pele do tambor.

Quanto mais perto da pele ficará a posição do microfone, tanto mais seco e duro ficará o som. Com uma distância do microfone de 2 a 3 cm obterá o famoso "clique".

Se preferir um som mais suave, direcione o microfone mais para a margem da pele do tambor.

Distância: 1 - 3 cm da pele do tambor.

1. Aperte o fecho de aperto H 440 fornecido na embalagem com o parafuso serilhado do H 440 na conexão de tripé integrada do microfone.

2.4.5

Amplificador de violão

Veja fig. 10.

2.4.6

Amplificador de baixos

Veja fig. 11.

2.4.7 Bumbo

Veja fig. 12.

2.4.8 Toms, snare, instrumentos de percussão

Veja fig. 13, 14.

2.4.9 Fixar o

D 22 no tambor

Veja fig. 15.

2.5 Vocais (D 77 S, D 88 S)

2.5.1 Distância do microfone e efeito de proximidade

1. Engate a ranhura superior do fecho de aperto H 440 na borda superior do aro.
2. Engate a ranhura inferior do fecho de aperto H 440 na parte inferior do aro.
3. Direcione o microfone para a borda exterior da pele.

Quanto menor estiver a distância entre os lábios e o microfone, tanto mais alto, mas também tanto mais profunda será o som da voz. Quanto mais se afastar do microfone, tanto mais clara, mas também tanto mais baixa será o som da voz.

Com uma distância de menos de 5 cm o efeito de proximidade (uma característica de todos os microfones direcionais que reside no seu princípio técnico) provoca uma forte acentuação dos graves.

2.5.2 Ângulo de incidência do som

Veja fig. 16.

Cante no microfone duma posição lateral ou acima do microfone. Desta forma obtém um som equilibrado e natural.

Se cantar diretamente na frente do microfone, serão transmitidos não só os ruídos de respiração, mas também os ruídos de consoantes fechados (p, t) e sibilantes (s, ch, tch) serão acentuados muito forte.

2.5.3 Realimentação

Veja fig. 17.

Uma parte do som emitido pelo alto-falante é recebido pelo microfone e transmitido novamente aos alto-falantes. A partir de um determinado volume este círculo leva a ruídos de uivo e de assobio no sistema de sonorização.

Evitar a re- alimentação

• Nunca deixe apontar o seu microfone para os monitores ou os alto-falantes PA.
• Posicione os monitores num lugar onde há a menor sensibilidade do microfone.

No D 88 S (características supercardióide) esta área está em posição lateral atrás do microfone, no D 77 S (características cardióide) diretamente atrás do microfone.

- Segure o microfone sempre na haste e nunca cubra as fendas de som na cabeça do microfone. Desta forma se perderá a característica do microfone, aumentando significativamente o perigo de realimentação.

1. Nunca deixe cantar mais de duas pessoas num microfone só.
2. Para garantir um nível de sinal suficiente, dê atenção que o ângulo entre o microfone e cada vocalista nunca fique maior de 35°.

2.5.4 Coro acompanhante Veja fig. 18.

3 Limpeza

Limpe a superfície da carcaça do microfone com um pano molhado em água.

1. Desande a grade externa do microfone no sentido inverso ao dos ponteiros do relógio.
2. Remova o paravento da grade externa e lave-o com água de sabão.
3. Deixe o paravento secar durante a noite.
4. Insira o paravento na grade externa e fixe a grade externa ao microfone girando-a no sentido dos ponteiros do relógio.

	D 11	D 22
Característica direcional	cardióide	cardióide
Resposta de frequência	20 Hz a 20 kHz	60 Hz a 18 kHz
Sensibilidade	2,5 mV/Pa	2,5 mV/Pa

	D 77 S	D 88 S
Característica direcional	cardióide	supercardióide
Resposta de frequência	40 Hz a 20 kHz	40 Hz a 20 kHz
Sensibilidade	2,5 mV/Pa	2,5 mV/Pa

Este produto corresponde às normas citadas na declaração de conformidade, que pode pedir na nossa página da web http://www.akg.com, ou enviando-nos um email para [e-mail]

5 Condições de garantia

A AKG assegura a partir da data de compra de aparelhos novos, 2 anos de garantia. Esta se estende a material e mão de obra para consertar erros comprovados valendo somente para o consumidor final. Exceção: Baterias, desgaste normal de peças, defeitos gerados pelo mau uso ou indevido do equipamento, conserto impróprio por oficinas não credenciadas. No mais, vale a determinação outorgante nos termos da lei. Maiores detalhes sobre a garantia e o endereço de sua assistência técnica da AKG mais próxima você encontra em www.akg.com.

Problema	Causa possível	Resolução
Não há som.	1. A mesa de mixagem e/ou o amplificador está desligado.2. O fader do canal do microfone ou o regulador do nível total na mesa de mixagem ou o regulador de volume no amplificador está em zero.3. O microfone não está ligado à mesa de mixagem ou ao amplificador.4. O plugue do cabo não está ligado corretamente.5. O cabo está com defeito.6. D 77 S, D 88 S: Chave liga/desliga em "OFF".	1. Ligar a mesa de mixagem e/ou o amplificador.2. Ajustar o fader do canal ou o regulador do nível total na mesa de mixagem ou no amplificador ao nível desejado.3. Ligar o microfone à mesa de mixagem ou ao amplificador.4. Ligar o plugue do cabo mais uma vez.5. Controlar o cabo e substituir se for necessário.6. D 77 S, D 88 S: Posicionar a chave liga/desliga em "ON".

Nos reservamos el derecho de introducir modificaciones técnicas. Especificações sujeitas a mudanças sem aviso prévio.
