MANUAL DE UTILIZADOR INMOTION IM4 ALTEC LANSING

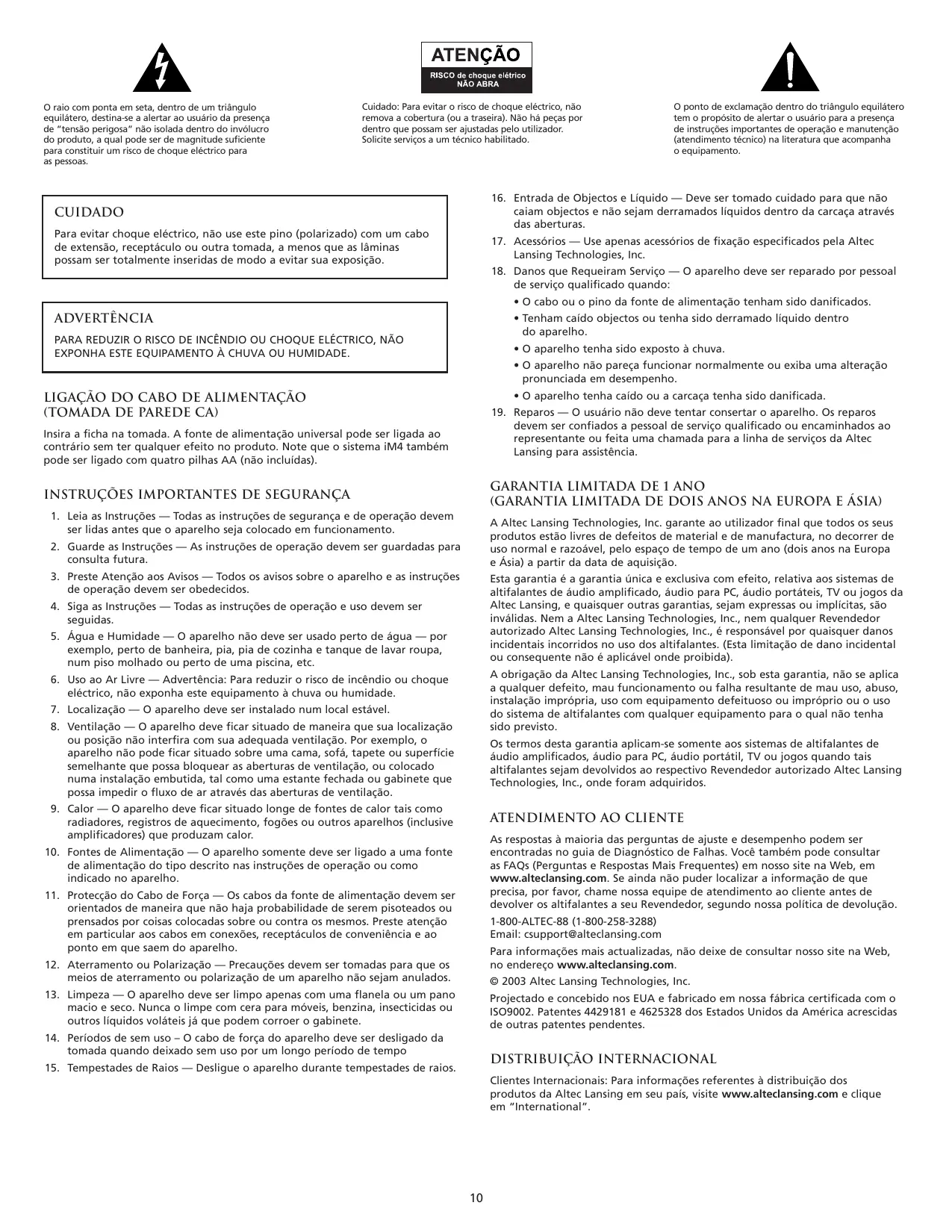

O raio com ponta em seta, dentro de um triângulo equilátero, destina-se a alertar ao usuário da presença de “tensão perigosa” não isolada dentro do invólucro do produto, a qual pode ser de magnitude suficiente para constituir um risco de choque eléctrico para as pessoas.

Cuidado: Para evitar o risco de choque eléctrico, não remova a cobertura (ou a traseira). Não há peças por dentro que possam ser ajustadas pelo utilizador. Solicite serviços a um técnico habilitado.

O ponto de exclamação dentro do triângulo equilátero tem o propósito de alertar o usuário para a presença de instruções importantes de operação e manutenção (atendimento técnico) na literatura que acompanha o equipamento.

16. Entrada de Objectos e Líquido — Deve ser tomado cuidado para que não caiam objectos e não sejam derramados líquidos dentro da carcaça através das aberturas.

CUIDADO Para evitar choque eléctrico, não use este pino (polarizado) com um cabo de extensão, receptáculo ou outra tomada, a menos que as lâminas possam ser totalmente inseridas de modo a evitar sua exposição.

17. Acessórios — Use apenas acessórios de fixação especificados pela Altec Lansing Technologies, Inc. 18. Danos que Requeiram Serviço — O aparelho deve ser reparado por pessoal de serviço qualificado quando: • O cabo ou o pino da fonte de alimentação tenham sido danificados.

• Tenham caído objectos ou tenha sido derramado líquido dentro do aparelho.

PARA REDUZIR O RISCO DE INCÊNDIO OU CHOQUE ELÉCTRICO, NÃO EXPONHA ESTE EQUIPAMENTO À CHUVA OU HUMIDADE.

• O aparelho tenha sido exposto à chuva. • O aparelho não pareça funcionar normalmente ou exiba uma alteração pronunciada em desempenho. • O aparelho tenha caído ou a carcaça tenha sido danificada.

Ligação do cabo de alimentação (tomada de parede CA)

19. Reparos — O usuário não deve tentar consertar o aparelho. Os reparos devem ser confiados a pessoal de serviço qualificado ou encaminhados ao representante ou feita uma chamada para a linha de serviços da Altec Lansing para assistência.

Insira a ficha na tomada. A fonte de alimentação universal pode ser ligada ao contrário sem ter qualquer efeito no produto. Note que o sistema iM4 também pode ser ligado com quatro pilhas AA (não incluídas).

Garantia limitada de 1 ano (garantia limitada de dois anos na Europa e Ásia)

Instruções importantes de segurança 1. Leia as Instruções — Todas as instruções de segurança e de operação devem ser lidas antes que o aparelho seja colocado em funcionamento.

A Altec Lansing Technologies, Inc. garante ao utilizador final que todos os seus produtos estão livres de defeitos de material e de manufactura, no decorrer de uso normal e razoável, pelo espaço de tempo de um ano (dois anos na Europa e Ásia) a partir da data de aquisição.

2. Guarde as Instruções — As instruções de operação devem ser guardadas para consulta futura. 3. Preste Atenção aos Avisos — Todos os avisos sobre o aparelho e as instruções de operação devem ser obedecidos.

Esta garantia é a garantia única e exclusiva com efeito, relativa aos sistemas de altifalantes de áudio amplificado, áudio para PC, áudio portáteis, TV ou jogos da Altec Lansing, e quaisquer outras garantias, sejam expressas ou implícitas, são inválidas. Nem a Altec Lansing Technologies, Inc., nem qualquer Revendedor autorizado Altec Lansing Technologies, Inc., é responsável por quaisquer danos incidentais incorridos no uso dos altifalantes. (Esta limitação de dano incidental ou consequente não é aplicável onde proibida).

4. Siga as Instruções — Todas as instruções de operação e uso devem ser seguidas. 5. Água e Humidade — O aparelho não deve ser usado perto de água — por exemplo, perto de banheira, pia, pia de cozinha e tanque de lavar roupa, num piso molhado ou perto de uma piscina, etc.

A obrigação da Altec Lansing Technologies, Inc., sob esta garantia, não se aplica a qualquer defeito, mau funcionamento ou falha resultante de mau uso, abuso, instalação imprópria, uso com equipamento defeituoso ou impróprio ou o uso do sistema de altifalantes com qualquer equipamento para o qual não tenha sido previsto.

6. Uso ao Ar Livre — Advertência: Para reduzir o risco de incêndio ou choque eléctrico, não exponha este equipamento à chuva ou humidade. 7. Localização — O aparelho deve ser instalado num local estável. 8. Ventilação — O aparelho deve ficar situado de maneira que sua localização ou posição não interfira com sua adequada ventilação. Por exemplo, o aparelho não pode ficar situado sobre uma cama, sofá, tapete ou superfície semelhante que possa bloquear as aberturas de ventilação, ou colocado numa instalação embutida, tal como uma estante fechada ou gabinete que possa impedir o fluxo de ar através das aberturas de ventilação.

Os termos desta garantia aplicam-se somente aos sistemas de altifalantes de áudio amplificados, áudio para PC, áudio portátil, TV ou jogos quando tais altifalantes sejam devolvidos ao respectivo Revendedor autorizado Altec Lansing Technologies, Inc., onde foram adquiridos.

9. Calor — O aparelho deve ficar situado longe de fontes de calor tais como radiadores, registros de aquecimento, fogões ou outros aparelhos (inclusive amplificadores) que produzam calor.

Atendimento ao Cliente As respostas à maioria das perguntas de ajuste e desempenho podem ser encontradas no guia de Diagnóstico de Falhas. Você também pode consultar as FAQs (Perguntas e Respostas Mais Frequentes) em nosso site na Web, em www.alteclansing.com. Se ainda não puder localizar a informação de que precisa, por favor, chame nossa equipe de atendimento ao cliente antes de devolver os altifalantes a seu Revendedor, segundo nossa política de devolução.

10. Fontes de Alimentação — O aparelho somente deve ser ligado a uma fonte de alimentação do tipo descrito nas instruções de operação ou como indicado no aparelho. 11. Protecção do Cabo de Força — Os cabos da fonte de alimentação devem ser orientados de maneira que não haja probabilidade de serem pisoteados ou prensados por coisas colocadas sobre ou contra os mesmos. Preste atenção em particular aos cabos em conexões, receptáculos de conveniência e ao ponto em que saem do aparelho.

1-800-ALTEC-88 (1-800-258-3288) Email: csupport@alteclansing.com Para informações mais actualizadas, não deixe de consultar nosso site na Web, no endereço www.alteclansing.com.

12. Aterramento ou Polarização — Precauções devem ser tomadas para que os meios de aterramento ou polarização de um aparelho não sejam anulados.

© 2003 Altec Lansing Technologies, Inc.

13. Limpeza — O aparelho deve ser limpo apenas com uma flanela ou um pano macio e seco. Nunca o limpe com cera para móveis, benzina, insecticidas ou outros líquidos voláteis já que podem corroer o gabinete.

Projectado e concebido nos EUA e fabricado em nossa fábrica certificada com o ISO9002. Patentes 4429181 e 4625328 dos Estados Unidos da América acrescidas de outras patentes pendentes.

14. Períodos de sem uso – O cabo de força do aparelho deve ser desligado da tomada quando deixado sem uso por um longo período de tempo

Distribuição Internacional

15. Tempestades de Raios — Desligue o aparelho durante tempestades de raios.

Clientes Internacionais: Para informações referentes à distribuição dos produtos da Altec Lansing em seu país, visite www.alteclansing.com e clique em “International”.

IM4 Portable Audio System

Ligação CA Obrigado por adquirir este produto Altec Lansing. Por gerações a Altec Lansing tem sido a primeira em inovações de áudio. Hoje, nossa linha de altifalantes amplificados recebeu mais prémios de desempenho do qualquer outra marca. Em todos os tipos de ambientes de área de trabalho, em toda a gama de preços, a Altec Lansing oferece qualidade sonora com distinção — proporcionando mesmo aos clientes mais exigentes o prazer do áudio que procuram. Escute só isso!

Depois do iPod ser ancorado no sistema iM4, ligue a fonte de alimentação universal numa tomada de parede. O sistema de colunas está pronto a operar.

Ligação CC (pilhas) Instale as quatro pilhas AA (não incluídas) nos respectivos compartimentos do sistema iM4 (duas em cada compartimento). Certifique-se de que as pilhas estão instaladas nos compartimentos das baterias. Depois do leitor MP3 estar ligado ao sistema iM4, o sistema de colunas está pronto a funcionar.

Sistema de áudio portátil • Sistema de áudio portátil iM4

Iniciar a reprodução

• Fonte de alimentação universal com conjunto de fichas comutáveis • Mala de transporte de protecção

1. Ligue o leitor de MP3.

• Manual do utilizador e instruções de ligação rápida

2. Ligue o sistema iM4 da Altec Lansing deslizando o interruptor localizado na parte superior esquerda da unidade para a direita. Um LED irá acenderse perto do botão quando a alimentação estiver ligada.

Instalação do sistema IM4

Observação: Para evitar ouvir sons de estalidos quando ligar o seu sistema iM4, ligue sempre a sua fonte de áudio primeiro.

Coloque o sistema iM4 numa superfície nivelada, de preferência perto de si (numa distância de cerca de um metro). Os sistema iM4 pode ser colocado próximo de monitores de vídeo tais como TVs e monitores de computador sem distorcer a imagem.

Volume O indicador no lado direito do sistema iM4 é o controlo de volume principal para o sistema de colunas. Mova o indicador para a direita para aumentar o volume ou para a esquerda para diminuir o volume.

Efectuar as ligações Advertência: Não insira a fonte de alimentação universal do sistema de colunas numa tomada de parede até que todas as ligações sejam feitas. Desligue também o leitor de MP3 ou outro dispositivo de áudio portátil antes de o ligar ao sistema iM4.

Entrada auxiliar Esta entrada auxiliar ou secundária está localizada na parte de trás do iM4. Permite-lhe ligar uma fonte de áudio secundária que tenha uma ficha estéreo de 3,5mm (por exemplo, ficha de auscultadores), incluindo outros leitores de CD ou MP3 portáteis.

Para assegurar que a operação da primeira vez seja como a esperada, por favor, siga cuidadosamente as sequências de ligação descritas abaixo na ordem indicada. Os leitores de MP3 ou outros dispositivos de áudio portáteis podem ser ligados ao sistema iM4 ligando o cabo de sinal retráctil do sistema iM4 a “line-out”, “audio-out” ou tomada dos auscultadores do dispositivo. Esta é a única ligação de entrada que necessita de ser efectuada. Depois de efectuada esta ligação, insira o conector em forma de barril da fonte de alimentação universal no conector marcado com na parte de trás do sistema iM4. Depois de efectuar esta ligação, insira a fonte de alimentação universal numa tomada de parede. Já pode utilizar as suas colunas. Note que o sistema iM4 também pode ser ligado com quatro pilhas AA (não incluídas). Certifique-se de que as pilhas estão instaladas como ilustrado no respectivos compartimentos na parte inferior do sistema iM4.

Especificações do sistema O som superior da Altec Lansing advém da nossa tecnologia patenteada, que utiliza controladores integrados personalizados de alta fidelidade, o mais avançado circuito de equalização e uma mistura harmoniosa das seguinte especificações: Potência Contínua Total: • Colunas:

Resposta de Frequência:

4 Watts RMS Proporção Sinal a Interferência @ 1 kHz de entrada:

2 Watts/canal @ 8 ohms @ 10% THD+N @ 20 Hz – 20 kHz 2 Canais Carregados

Resolução de problemas Sintoma

O LED de ligação não está aceso (operação a CA).

O cabo de alimentação universal não está ligado a uma tomada de parede e/ou o conector da fonte de alimentação não está ligado à tomada da fonte de alimentação na parte de trás do sistema.

Ligue o cabo de alimentação universal a uma tomada de parede e ligue o conector da fonte de alimentação a uma tomada.

O estabilizador contra picos de tensão (se usado) não está ligado.

Se o cabo de alimentação universal estiver ligado a um estabilizador de picos de tensão, certifique-se de que o estabilizador de tensão está ligado.

A tomada de parede não está a funcionar.

Ligue outro dispositivo à tomada da parede (mesma tomada) para confirmar se a tomada da parede está a funcionar.

A alimentação não está ligada.

Desligue o interruptor para a posição “On”.

Não estão colocadas pilhas.

Instale 4 pilhas AA nos respectivos compartimentos na parte inferior do sistema iM4. Certifique-se de que as pilhas estão instaladas conforme a ilustração nos compartimentos das baterias.

A alimentação não está ligada.

Desligue o interruptor para a posição “On”.

A alimentação não está ligada.

Verifique se o cabo de alimentação universal está ligado a uma tomada de parede e à tomada da fonte de alimentação.

O LED de ligação não está aceso (operação a pilhas).

As colunas não emitem som.

Verifique se as pilhas estão colocadas caso a fonte de alimentação universal não esteja a ser utilizada. Verifique se o botão de ligação está na posição “On” e se o LED está aceso. Mova o indicador para a direita para aumentar o volume.

O volume está muito baixo.

Verifique o volume na fonte de áudio alternativa e defina o nível intermédio. O cabo de sinal retráctil (ou um cabo estéreo de 3,5mm se estiver a utilizar a entrada auxiliar) não está ligado à fonte de áudio.

Ligue o cabo de sinal à fonte de áudio. Assegure-se de que os cabos de sinal estão inseridos firmemente nas tomadas de pino correctas.

O cabo de sinal retráctil (ou um cabo estéreo de 3,5mm se estiver a utilizar a entrada auxiliar) está ligado à saída errada na fonte de áudio.

Assegure-se de que o cabo de sinalestá ligado e totalmente inserido na “line-out” (saída de linha), “audio-out” (saída de áudio) ou na tomada dos auscultadores na placa de som ou outra fonte de áudio.

Problema com a fonte de áudio.

Teste as colunas noutra fonte de áudio removendo o cabo de sinal retráctil da fonte de áudio e ligando-o à “line-out,” “audio-out” ou à tomada dos auscultadores de uma fonte de áudio diferente (por exemplo, CD portátil, leitor de cassetes ou rádio FM).

Verifique a ligação do cabo de sinal retráctil (ou cabo estéreo de 3,5mm se estiver a utilizar a entrada auxiliar). Assegure-se de que estão ligados à “line-out” (saída de linha), “audio-out” (saída de áudio) ou tomada dos auscultadores no seu leitor de MP3, leitor de CD, portátil ou outra fonte de áudio — NÃO em “speaker-out” (saída de colunas).

Um problema com a sua fonte de áudio.

Desligue o cabo de sinal retráctil (ou o cabo estéreo de 3,5mm se estiver a utilizar a entrada auxiliar) a partir da fonte de áudio. Em seguida, ligue o pino na tomada dos auscultadores de uma fonte de áudio alternativa (p.ex., Walkman, Discman ou rádio FM).

Sons de estalidos provenientes das colunas (quando ligado a um computador ou portátil).

Nível de volume no sistema operativo demasiado alto.

Verifique o nível de volume do sistema operativo e diminua se necessário.

O som está distorcido.

O volume do sistema iM4 está muito alto.

Mova o indicador para a esquerda para diminuir o volume.

A fonte de som está distorcida.

Os ficheiros WAV e .MID são muitas vezes de fraca qualidade; por esta razão, a distorção e o ruído são facilmente detectados com as colunas de alta potência. Tente uma fonte de áudio diferente, como por exemplo, um CD de música.

O som está distorcido (quando ligado a um computador ou portátil).

Nível de volume no sistema operativo demasiado alto.

Verifique o nível de volume do sistema operativo e diminua se necessário.

Interferência de rádio.

Proximidade de uma torre de rádio.

Desloque as suas colunas até que a interferência desapareça.

Sons de estalidos provenientes das colunas.
