MANUALE UTENTE INMOTION IM4 ALTEC LANSING

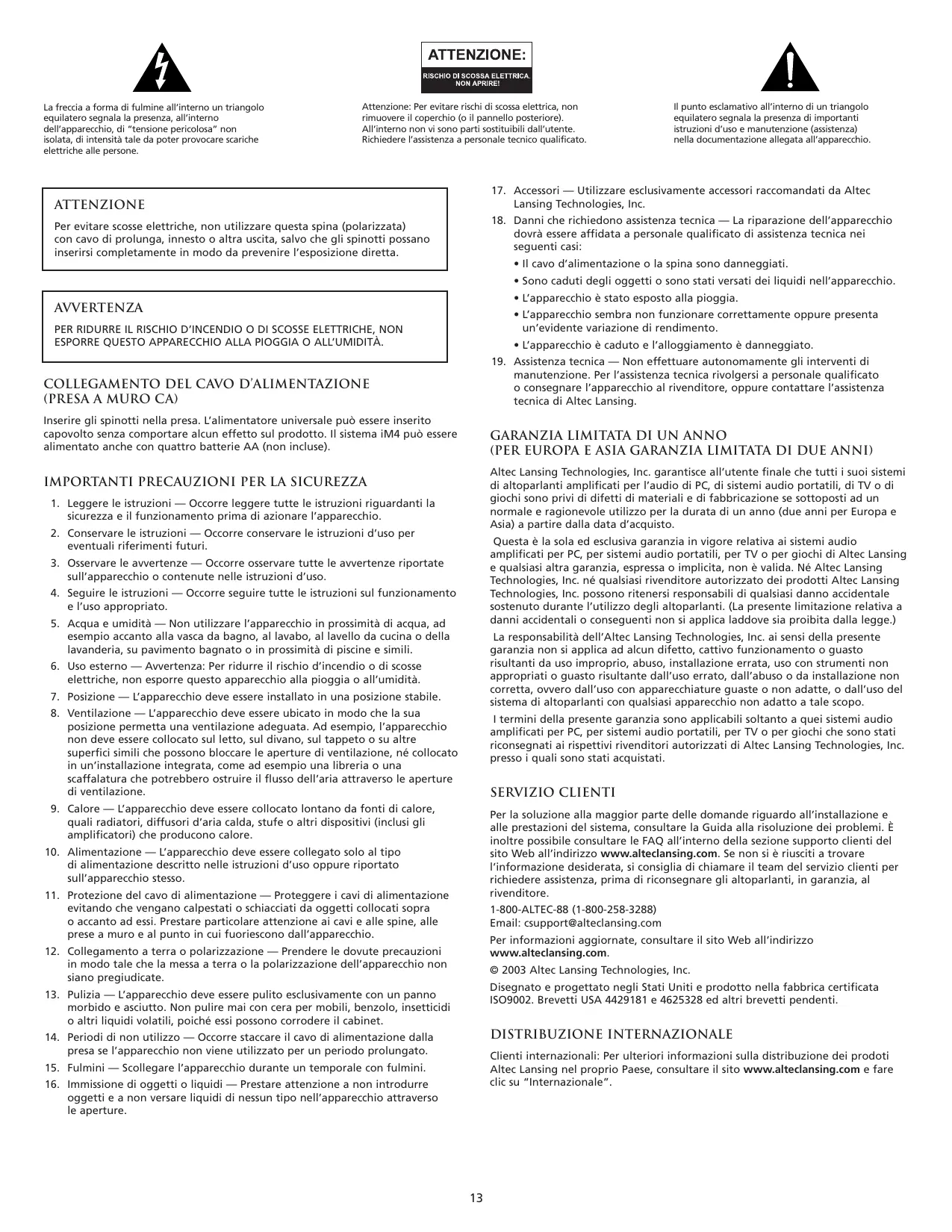

La freccia a forma di fulmine all’interno un triangolo equilatero segnala la presenza, all’interno dell’apparecchio, di “tensione pericolosa” non isolata, di intensità tale da poter provocare scariche elettriche alle persone.

Attenzione: Per evitare rischi di scossa elettrica, non rimuovere il coperchio (o il pannello posteriore). All’interno non vi sono parti sostituibili dall’utente. Richiedere l’assistenza a personale tecnico qualificato.

Il punto esclamativo all’interno di un triangolo equilatero segnala la presenza di importanti istruzioni d’uso e manutenzione (assistenza) nella documentazione allegata all’apparecchio.

17. Accessori — Utilizzare esclusivamente accessori raccomandati da Altec Lansing Technologies, Inc.

18. Danni che richiedono assistenza tecnica — La riparazione dell’apparecchio dovrà essere affidata a personale qualificato di assistenza tecnica nei seguenti casi:

Per evitare scosse elettriche, non utilizzare questa spina (polarizzata) con cavo di prolunga, innesto o altra uscita, salvo che gli spinotti possano inserirsi completamente in modo da prevenire l’esposizione diretta.

• Il cavo d’alimentazione o la spina sono danneggiati. • Sono caduti degli oggetti o sono stati versati dei liquidi nell’apparecchio. • L’apparecchio è stato esposto alla pioggia.

• L’apparecchio sembra non funzionare correttamente oppure presenta un’evidente variazione di rendimento.

PER RIDURRE IL RISCHIO D’INCENDIO O DI SCOSSE ELETTRICHE, NON ESPORRE QUESTO APPARECCHIO ALLA PIOGGIA O ALL’UMIDITÀ.

• L’apparecchio è caduto e l’alloggiamento è danneggiato.

Collegamento del cavo d’alimentazione (presa a muro CA)

19. Assistenza tecnica — Non effettuare autonomamente gli interventi di manutenzione. Per l’assistenza tecnica rivolgersi a personale qualificato o consegnare l’apparecchio al rivenditore, oppure contattare l’assistenza tecnica di Altec Lansing.

Inserire gli spinotti nella presa. L’alimentatore universale può essere inserito capovolto senza comportare alcun effetto sul prodotto. Il sistema iM4 può essere alimentato anche con quattro batterie AA (non incluse).

Garanzia limitata di un anno (per Europa e Asia garanzia limitata di due anni) Altec Lansing Technologies, Inc. garantisce all’utente finale che tutti i suoi sistemi di altoparlanti amplificati per l’audio di PC, di sistemi audio portatili, di TV o di giochi sono privi di difetti di materiali e di fabbricazione se sottoposti ad un normale e ragionevole utilizzo per la durata di un anno (due anni per Europa e Asia) a partire dalla data d’acquisto.

Importanti precauzioni per la sicurezza 1. Leggere le istruzioni — Occorre leggere tutte le istruzioni riguardanti la sicurezza e il funzionamento prima di azionare l’apparecchio. 2. Conservare le istruzioni — Occorre conservare le istruzioni d’uso per eventuali riferimenti futuri.

Questa è la sola ed esclusiva garanzia in vigore relativa ai sistemi audio amplificati per PC, per sistemi audio portatili, per TV o per giochi di Altec Lansing e qualsiasi altra garanzia, espressa o implicita, non è valida. Né Altec Lansing Technologies, Inc. né qualsiasi rivenditore autorizzato dei prodotti Altec Lansing Technologies, Inc. possono ritenersi responsabili di qualsiasi danno accidentale sostenuto durante l’utilizzo degli altoparlanti. (La presente limitazione relativa a danni accidentali o conseguenti non si applica laddove sia proibita dalla legge.)

3. Osservare le avvertenze — Occorre osservare tutte le avvertenze riportate sull’apparecchio o contenute nelle istruzioni d’uso. 4. Seguire le istruzioni — Occorre seguire tutte le istruzioni sul funzionamento e l’uso appropriato. 5. Acqua e umidità — Non utilizzare l’apparecchio in prossimità di acqua, ad esempio accanto alla vasca da bagno, al lavabo, al lavello da cucina o della lavanderia, su pavimento bagnato o in prossimità di piscine e simili.

La responsabilità dell’Altec Lansing Technologies, Inc. ai sensi della presente garanzia non si applica ad alcun difetto, cattivo funzionamento o guasto risultanti da uso improprio, abuso, installazione errata, uso con strumenti non appropriati o guasto risultante dall’uso errato, dall’abuso o da installazione non corretta, ovvero dall’uso con apparecchiature guaste o non adatte, o dall’uso del sistema di altoparlanti con qualsiasi apparecchio non adatto a tale scopo.

6. Uso esterno — Avvertenza: Per ridurre il rischio d’incendio o di scosse elettriche, non esporre questo apparecchio alla pioggia o all’umidità. 7. Posizione — L’apparecchio deve essere installato in una posizione stabile. 8. Ventilazione — L’apparecchio deve essere ubicato in modo che la sua posizione permetta una ventilazione adeguata. Ad esempio, l’apparecchio non deve essere collocato sul letto, sul divano, sul tappeto o su altre superfici simili che possono bloccare le aperture di ventilazione, né collocato in un’installazione integrata, come ad esempio una libreria o una scaffalatura che potrebbero ostruire il flusso dell’aria attraverso le aperture di ventilazione.

I termini della presente garanzia sono applicabili soltanto a quei sistemi audio amplificati per PC, per sistemi audio portatili, per TV o per giochi che sono stati riconsegnati ai rispettivi rivenditori autorizzati di Altec Lansing Technologies, Inc. presso i quali sono stati acquistati.

9. Calore — L’apparecchio deve essere collocato lontano da fonti di calore, quali radiatori, diffusori d’aria calda, stufe o altri dispositivi (inclusi gli amplificatori) che producono calore.

Per la soluzione alla maggior parte delle domande riguardo all’installazione e alle prestazioni del sistema, consultare la Guida alla risoluzione dei problemi. È inoltre possibile consultare le FAQ all’interno della sezione supporto clienti del sito Web all’indirizzo www.alteclansing.com. Se non si è riusciti a trovare l’informazione desiderata, si consiglia di chiamare il team del servizio clienti per richiedere assistenza, prima di riconsegnare gli altoparlanti, in garanzia, al rivenditore.

10. Alimentazione — L’apparecchio deve essere collegato solo al tipo di alimentazione descritto nelle istruzioni d’uso oppure riportato sull’apparecchio stesso. 11. Protezione del cavo di alimentazione — Proteggere i cavi di alimentazione evitando che vengano calpestati o schiacciati da oggetti collocati sopra o accanto ad essi. Prestare particolare attenzione ai cavi e alle spine, alle prese a muro e al punto in cui fuoriescono dall’apparecchio.

1-800-ALTEC-88 (1-800-258-3288) Email: csupport@alteclansing.com Per informazioni aggiornate, consultare il sito Web all’indirizzo www.alteclansing.com.

12. Collegamento a terra o polarizzazione — Prendere le dovute precauzioni in modo tale che la messa a terra o la polarizzazione dell’apparecchio non siano pregiudicate.

© 2003 Altec Lansing Technologies, Inc. Disegnato e progettato negli Stati Uniti e prodotto nella fabbrica certificata ISO9002. Brevetti USA 4429181 e 4625328 ed altri brevetti pendenti.

13. Pulizia — L’apparecchio deve essere pulito esclusivamente con un panno morbido e asciutto. Non pulire mai con cera per mobili, benzolo, insetticidi o altri liquidi volatili, poiché essi possono corrodere il cabinet.

Distribuzione internazionale

14. Periodi di non utilizzo — Occorre staccare il cavo di alimentazione dalla presa se l’apparecchio non viene utilizzato per un periodo prolungato.

Clienti internazionali: Per ulteriori informazioni sulla distribuzione dei prodoti Altec Lansing nel proprio Paese, consultare il sito www.alteclansing.com e fare clic su “Internazionale”.

15. Fulmini — Scollegare l’apparecchio durante un temporale con fulmini. 16. Immissione di oggetti o liquidi — Prestare attenzione a non introdurre oggetti e a non versare liquidi di nessun tipo nell’apparecchio attraverso le aperture.

IM4 Sistema audio portatile

Alimentazione a CA Grazie per aver acquistato un prodotto Altec Lansing. Da generazioni, Altec Lansing è il leader nell’innovazione audio. Ad oggi, la nostra linea di altoparlanti amplificati ha ricevuto più premi per le sue prestazioni di qualsiasi altro prodotto di marca. Per ogni genere di ambienti desktop, per ogni gamma di prezzi, Altec Lansing offre un suono distintivo, offrendo anche ai clienti più esigenti un coinvolgimento acustico senza precedenti. È sufficiente ascoltare!

Dopo aver collegato il lettore MP3 al sistema iM4, inserire l’alimentatore in una presa a muro. Il sistema è pronto per il funzionamento.

Alimentazione a CC (batterie) Installare quattro batterie AA (non incluse) nel vano batterie posto nella parte inferiore del sistema iM4 (due batterie per ciascun vano). Assicurarsi che le batterie siano installate così come indicato nel vano batterie. Dopo aver collegato il lettore MP3 al sistema iM4, gli altoparlanti sono pronti per il funzionamento.

Contenuto della confezione • Sistema audio portatile iM4 • Alimentatore universale con set di spine di ricambio

Iniziare la riproduzione

• Borsa da trasporto protettiva • Manuale utente e guida di installazione rapida

1. Accendere il lettore MP3. 2. Accendere il sistema inMotion iM4 di Altec Lansing facendo scorrere l’interruttore di accensione situato nella parte sinistra dell’unità verso destra. All’accensione del sistema si noterà un LED luminoso accanto al pulsante.

Posizionamento del sistema IM4 Posizionare il sistema iM4 su una superficie piatta, collocandolo preferibilmente vicino alla propria postazione (entro 90 cm). Il sistema può essere posizionato vicino a schermi di TV e monitor di computer, senza deformare l’immagine.

Nota: per evitare di avvertire effetti di popping all’accensione del sistema iM4, accendere sempre prima la sorgente audio.

Il dispositivo di scorrimento posto sul lato destro del sistema iM4 è il controllo del volume principale del sistema d’altoparlanti. Spostare il dispositivo di scorrimento verso destra per aumentare il volume, verso sinistra per diminuirlo.

Avvertenza: non inserire l’alimentatore del sistema di altoparlanti nella presa a muro prima di aver effettuato tutti i collegamenti. Inoltre, spegnere il lettore MP3 o altri dispositivi audio portatili prima di collegarli al sistema iM4. Per assicurare una messa in funzione ottimale, seguire attentamente la procedura descritta di seguito secondo l’ordine indicato.

È possibile collegare i lettori MP3 o altri dispositivi audio portatili al sistema iM4 inserendo il cavo di segnale retrattile nella presa “line-out”, “audio-out” o per cuffie. Questo è l’unico collegamento di ingresso necessario. Dopo aver effettuato questo collegamento, inserire il connettore a barilotto dell’alimentatore universale nel connettore contrassegnato sulla parte posteriore del sistema iM4. Dopo di ciò, inserire l’alimentatore in una presa a muro. Sarà ora possibile utilizzare gli altoparlanti.

L’ingresso ausiliario o secondario è situato sulla parte posteriore del sistema iM4. Esso consente il collegamento di una sorgente audio secondaria che abbia una presa stereo da 3,5 mm (ad es. una presa per cuffie), compreso un lettore portatile CD o MP3 aggiuntivo.

Il sistema iM4 può essere alimentato anche con quattro batterie AA (non incluse). Assicurarsi che le batterie siano installate così come indicato nel vano batterie posto nella parte inferiore del sistema iM4.

Specifiche del sistema Il suono di qualità superiore di Altec Lansing deriva dalla tecnologia brevettata, che utilizza coni ad alta fedeltà appositamente realizzati, circuiti di equalizzazione all’avanguardia e un mix armonico delle seguenti specifiche: Potenza continua totale: • Coni:

Risposta in frequenza:

4 watt RMS Rapporto segnale/ rumore con ingresso a 1 kHz:

2 watt per canale a 8 ohm THD+N 10%, 20 Hz – 20 kHz 2 canali caricati

Risoluzione dei problemi Sintomo

LED di alimentazione spento (funzionamento a CA).

Il cavo dell’alimentatore non è collegato alla presa a muro e/o il connettore dell’alimentatore non è inserito nella presa dell’alimentatore sulla parte posteriore del sistema.

Collegare l’alimentatore a una presa a muro e collegare il connettore dell’alimentatore alla presa dell’alimentatore.

Il dispositivo contro le sovratensioni (se usato) non è acceso.

Se il cavo dell’alimentatore è inserito in un dispositivo contro le sovratensioni, accertarsi che questo sia acceso.

La presa a muro non funziona.

Collegare un altro dispositivo alla presa a muro per verificare se la presa funziona.

Il sistema non è acceso.

Far scorrere l’interruttore di accensione in posizione “ON”.

LED di alimentazione spento (funzionamento a batterie)

Batterie non installate.

Installare quattro batterie all’interno del vano batterie posto nella parte inferiore del sistema iM4. Assicurarsi che le batterie siano installate così come indicato nel vano batterie.

Il sistema non è acceso.

Far scorrere l’interruttore di accensione in posizione “ON”.

Nessun suono dagli altoparlanti.

Il sistema non è acceso.

Verificare che il cavo dell’alimentatore sia inserito in una presa a muro e l’estremità nella presa dell’alimentatore. Verificare che le batterie siano installate nel caso in cui l’alimentatore non sia collegato. Verificare che il pulsante di accensione sia posizionato su “ON” e che il LED sia acceso. Spostare il dispositivo di scorrimento verso destra per aumentare il volume.

Il volume è troppo basso.

Controllare il livello del volume della sorgente audio alternativa e impostarlo a un livello medio. Il cavo di segnale retrattile (oppure il cavo stereo da 3,5 mm se si utilizza l’ingresso ausiliario) non è collegato alla sorgente audio.

Collegare il cavo di segnale alla sorgente audio. Accertarsi che i cavi di segnale siano inseriti saldamente nelle rispettive prese.

Il cavo di segnale retrattile (oppure il cavo stereo da 3,5 mm se si utilizza l’ingresso ausiliario) è collegato ad un’uscita sbagliata della sorgente audio.

Accertarsi che il cavo di segnale sia collegato ed inserito completamente nella rispettiva presa “line-out”, “audio-out” o per cuffie della scheda audio o di un’altra sorgente audio.

Problema con la sorgente audio.

Effettuare un test degli altoparlanti con un’altra sorgente audio, scollegando il cavo di segnale retrattile dalla sorgente audio e collegandolo alla presa “line-out”, “audio-out” o per cuffie di un’altra sorgente audio (ad es. un lettore CD, un lettore di cassette o una radio a modulazione di frequenza).

Collegamenti eseguiti in modo non corretto.

Verificare il collegamento del cavo di segnale retrattile (oppure del cavo stereo da 3,5 mm se si utilizza l’ingresso ausiliario). Accertarsi che esso sia collegato alla presa “line-out”, “audio-out” o per cuffie del lettore MP3, del lettore CD, del computer portatile o di un’altra sorgente audio e NON alla presa “speaker-out”.

Problema con la sorgente audio.

Scollegare il cavo di segnale retrattile (oppure il cavo stereo da 3,5 mm se si utilizza l’ingresso ausiliario) dalla sorgente audio, quindi inserirlo nella presa per cuffie di un’altra sorgente audio (ad es. un Walkman, un Discman o una radio a modulazione di frequenza).

Si avverte fruscìo dagli altoparlanti (quando sono collegati a un computer o a un computer portatile).

Impostazione troppo alta del volume nel sistema operativo del computer.

Verificare il livello del volume nel sistema operativo del computer e diminuirlo, se necessario.

Livello del volume eccessivamente alto del sistema iM4.

Spostare il dispositivo di scorrimento verso sinistra per diminuire il volume.

Sorgente sonora distorta.

I file .WAV e .MID molto spesso sono di qualità scadente, pertanto la distorsione e il rumore sono facilmente riscontrabili con altoparlanti a elevata potenza. Provare con una sorgente audio differente, come ad es. un CD audio.

Suono distorto (quando gli altoparlanti sono collegati a un computer o a un computer portatile).

Impostazione troppo alta del volume nel sistema operativo del computer.

Verificare il livello del volume nel sistema operativo del computer e diminuirlo, se necessario.

Presenza di una torre radio nelle vicinanze.

Spostare gli altoparlanti per verificare se l’interferenza sparisce.

Si avverte fruscìo dagli altoparlanti.
