MANUAL DE UTILIZADOR KH 388 EBENCH

Instruções de serviço Página

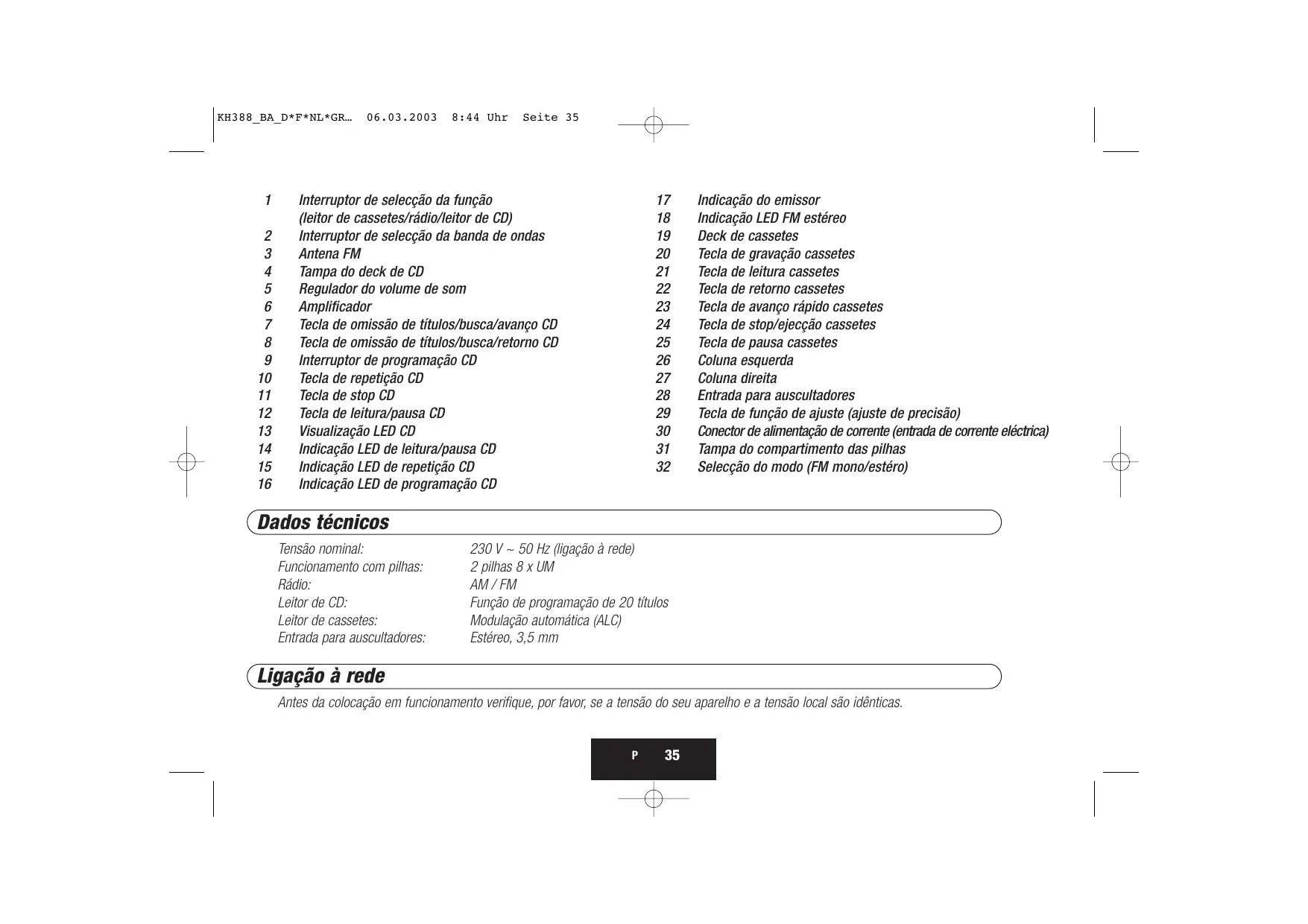

8:44 Uhr Seite 35 Interruptor de selecção da função (leitor de cassetes/rádio/leitor de CD) Interruptor de selecção da banda de ondas Antena FM Tampa do deck de CD Regulador do volume de som Amplificador Tecla de omissão de títulos/busca/avanço CD Tecla de omissão de títulos/busca/retorno CD Interruptor de programação CD Tecla de repetição CD Tecla de stop CD Tecla de leitura/pausa CD Visualização LED CD Indicação LED de leitura/pausa CD Indicação LED de repetição CD Indicação LED de programação CD

Indicação do emissor Indicação LED FM estéreo Deck de cassetes Tecla de gravação cassetes Tecla de leitura cassetes Tecla de retorno cassetes Tecla de avanço rápido cassetes Tecla de stop/ejecção cassetes Tecla de pausa cassetes Coluna esquerda Coluna direita Entrada para auscultadores Tecla de função de ajuste (ajuste de precisão) Conector de alimentação de corrente (entrada de corrente eléctrica) Tampa do compartimento das pilhas Selecção do modo (FM mono/estéro) Dados técnicos Tensão nominal: Funcionamento com pilhas: Rádio: Leitor de CD: Leitor de cassetes: Entrada para auscultadores: 230 V ~ 50 Hz (ligação à rede) 2 pilhas 8 x UM AM / FM Função de programação de 20 títulos Modulação automática (ALC) Estéreo, 3,5 mm Ligação à rede Antes da colocação em funcionamento verifique, por favor, se a tensão do seu aparelho e a tensão local são idênticas.

8:44 Uhr Seite 36 Funcionamento com pilhas Retire o cabo do aparelho e desligue a ficha da tomada da parede. Abra a tampa do compartimento das pilhas (31) e introduza 2 pilhas de 8 UM (tamanho "C"). Dê atenção à polaridade indicada para as pilhas. Rádio Desloque o interruptor de selecção da função (1) para a posição de "Rádio" e, com o interruptor de selecção da banda de ondas (2), seleccione a banda desejada. Seleccione, com o botão de selecção do emissor (29), a estação de rádio desejada e, com o regulador do volume de som (5), ajuste o volume de som. Para desligar o rádio, desloque, simplesmente, o interruptor de selecção da função (1) para a posição de "cassete".

• Indicação estéreo FM Para captar uma emissão de FM em qualidade estéreo, desloque o de banda de ondas (2) para a posição "FM" e o interruptor de selecção do modo (32) (FM mono/estéro) para a posição "Estéreo". A indicação LED FM estéro (18) acende logo que a emissão seja captada em estéreo. Em muitas regiões, a recepção em FM é de má qualidade ou tem interferências. Tal provoca consideráveis ruídos de fundo. Neste caso, recomenda-se que o interruptor de selecção do modo (32) (FM mono/estéro) permaneça na posição de "MONO".
• Antenas Para uma recepção optimizada em FM, a antena FM (3) deverá estar totalmente distendida. A recepção de emissões em AM é regulada por uma antena integrada. Para melhorar a qualidade de recepção é necessário virar todo o aparelho (na respectiva direcção de recepção). Amplificador Para ouvir música baixa, desloque o botão do amplificador (6) para a posição de "ligado". Deste modo, a frequência baixa é amplificada e os graves são acentuados. Para desligar o amplificador, accione de novo o botão. Deck de cassetes
• Leitura de cassetes Para abrir o deck de cassetes, prima a tecla stop/ejecção (24). Introduza a cassete no compartimento das cassetes (19) e volte a fechar este compartimento. Desloque o interruptor de selecção da função (1) para a posição de "cassete", prima a tecla de leitura (21) e, com o regulador do volume de som (5), ajuste o volume de som pretendido. Para terminar o funcionamento em modo de cassetes, prima a tecla stop/ejecção (24).

• Avanço rápido e retorno Para um avanço rápido ou uma rebobinagem da cassete, prima a tecla de avanço rápido (23) ou a tecla de retorno (22).
• Pausa Durante a leitura ou a gravação, a cassete pode ser parada temporariamente, se se premir a tecla de pausa (25). Para prosseguir com a leitura ou com a gravação, prima de novo a tecla de pausa.
• Auto-stop Se, durante a leitura ou durante a gravação, a cassete chegar ao fim, esta será automaticamente imobilizada. ATENÇÃO! No sentido de poupar e evitar danos para o deck de cassetes e para as cassetes, recomenda-se que, depois de cada utilização, se prima sempre a tecla stop/ejecção (24). Gravação a partir do rádio integrado 1. Seleccione o emissor de rádio desejado (consulte descrição no capítulo "rádio"). Ajuste de modo a obter a melhor recepção possível da estação de rádio.

2. Introduza a cassete vazia no deck de cassetes (19).

3. Prima a tecla de pausa (25).

4. Prima a gravação (20). Com o início da função de gravação a tecla de pausa (21) será accionada. A modulação automática integrada [Automatic Level Control (ALC)] permite automaticamente a melhor qualidade de gravação. Mudanças no volume de som não influenciam de modo nenhum a gravação. 5. Para interromper a função de gravação, prima a tecla de pausa (25). Para prosseguir com a função de gravação, prima, de novo, a tecla de pausa (25).

6. Para terminar a gravação, prima a tecla stop/ejecção (24).

7. Quando a cassete tiver chegado ao fim, pára automaticamente.

8:44 Uhr Seite 38 Compact Disc

• Leitura de Compact Discs / Início Nota: Se, durante a leitura do CD, forem "omitidos" alguns títulos, deve-se tentar reduzir o volume de som. Nunca abra o deck de CD durante a leitura do CD! 1. Abra o deck de CD, levantando a respectiva tampa (4). Introduza um CD no compartimento e feche, de novo, a tampa (4). Desloque o interruptor de selecção da função (1) para a posição "CD". 2. Se, após a introdução de um CD, o deck de CD for fechado, a indicação LED CD (13) mostra qual o número total de títulos do CD e o aparelho fica na posição de "stop". 3. Enquanto o deck de CD estiver aberto ou vazio, aparece no visor (13) a indicação "00" e o aparelho fica na posição de "stop".
• Leitura / Pausa 1. Se se premir a tecla de leitura / pausa (12) no modo "stop", tem lugar a leitura do primeiro título do CD. A indicação LED leitura / pausa (14) acende-se. A indicação LED CD (13) mostra o respectivo número do título que está a ser lido. 2. Para uma curta interrupção da função de leitura, prima uma vez a tecla leitura/pausa CD (12). O indicador luminoso LED para Repetição / Pausa (14) fica intermitente. 3. A leitura foi, então, interrompida mas o CD continua a rodar. Se premir mais uma vez a tecla de leitura CD (12), a leitura continuará no ponto onde tinha sido interrompida antes.

4. Se premir uma vez a tecla de stop CD (11) no modo leitura ou pausa, a leitura terminará.

1. Repetição de um título:

Se premir uma só vez a tecla de repetição (10), A indicação LED de repetição (15) acende e permanece intermitente. O respectivo título musical é repetido.

2. Repetição de todos os títulos:

Se premir a tecla de repetição (10) duas vezes, a indicação LED de repetição (15) permanece acesa. Todo o CD é então de novo repetido.

3. Interrupção da função de repetição:

Prima a tecla de repetição (10) até que o indicador luminoso LED para repetição de CD (15) se apague.

• Omissão de títulos e busca 1. Se, durante a reprodução ou durante uma pausa, se premir uma vez a tecla para Avanço dum título do CD ">>" (7) ou Retorno dum título do CD "<<" (8), é reproduzido o título seguinte ou, respectivamente, o título anterior. 2. Se, durante a leitura, a tecla omissão de título de CD em avanço ">>" (7) ou a tecla omissão de título de CD em retorno "<<" (8), for accionada e mantida premida, o aparelho procura (como se ouve, a velocidade acelerada) o título (ou dentro de um título) na direcção de para a frente ou para trás.
• Programação 1. Se premir uma só vez a tecla de programação (9) no modo de CD stop, a indicação LED de programação (16) acende. Com a tecla omissão de título de CD em avanço ">>" (7) ou a tecla omissão de título de CD em retorno "<<" (8), seleccione o título de CD desejado (Track). A indicação LED CD (13) mostra o número correspondente ao respectivo título. De seguida, prima de novo a tecla de programação (9), no sentido de memorizar o título desejado. 2. Repita este procedimento até que todos os títulos desejados estejam memorizados. Pode ser memorizado um total de 20 títulos.

3. Para a leitura dos títulos programados, prima uma só vez a tecla de leitura/pausa CD (12).

4. Para apagar os títulos programados, basta abrir o deck de CD (4).

Entrada para auscultadores Para poder ouvir música com auscultadores, introduza o pino de contacto dos auscultadores estéreo na entrada para auscultadores estéreo (28) e ajuste, como desejar, o regulador do volume de som (5). Durante a recepção através de auscultadores, as colunas são automaticamente silenciadas. Gravação a partir de CD

Desloque o interruptor de selecção da função (1) para a posição "CD". Introduza o CD no compartimento de CD com a inscrição virada para cima. Introduza uma cassete no compartimento de cassetes (19) e prima a tecla de pausa (25) do deck de cassetes. O aparelho está pronto a gravar quando a tecla de gravação (20) e a tecla de leitura (21) forem premidas em simultâneo. Graças à função ALC integrada, o aparelho pode garantir automaticamente a melhor qualidade de gravação. 5. Active o leitor de CD e seleccione o título desejado (consulte descrição leitor de CD). Solte a tecla de pausa (25) do deck de cassetes, de modo a poder começar com a gravação.

8:44 Uhr Seite 40 6. Para interromper temporariamente a função de gravação, prima a tecla de pausa (25). Se voltar a premir a tecla de pausa (25), a gravação continuará. 7. Para terminar a gravação, prima a tecla stop/ejecção (24) do deck de cassetes. De seguida, termine a leitura do CD, premindo a tecla de stop CD (11) do leitor de CD. AVISO ! PERIGO DE CHOQUE ELÉCTRICO • NÃO ABRIR

Aviso: Proteja sempre o aparelho da chuva e da humidade, de modo a evitar perigo de incêndio ou de choque eléctrico. Nunca abra o corpo do aparelho. As luzes de controlo foram soldadas por pontos. A manutenção dos componentes localizados no interior do aparelho não deverá ser levada a cabo pelo utilizador. A manutenção deverá ser levada a cabo, exclusivamente, por um serviço técnico autorizado. Manutenção

• Limpeza das cabeças audio Remova, regularmente, depósitos de pó e de cassetes das cabeças audio. A sujidade nas cabeças audio faz reduzir a qualidade sonora das gravações e das leituras. Declaração de conformidade A firma Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Alemanha, certifica, por este meio, a concordância deste produto com as seguintes directivas da CE: Directiva CE sobre a baixa tensão, Inocuidade electromagnética, Normas de concordância correlativas. Modelo/Designação: Rádio Gravador estéreo portátil com leitor de CD KH 388 Bochum, 28.02.03 Hans Kompernaß - Gerente P
