Tipo de produto	Impressora laser colorida multifuncional
Marca	OKI
Modelo	C711DN
Dimensões (L x P x A)	485 x 432 x 481 mm
Peso	29,5 kg
Alimentação elétrica	220-240 V, 50/60 Hz
Consumo elétrico (máx)	1100 W
Funções principais	Impression couleur, recto-verso automático, impressão segura, armazenamento em cartão SD
Velocidade de impressão (cores)	32 páginas por minuto
Velocidade de impressão (preto)	36 páginas por minuto
Resolução máxima	1200 x 1200 dpi
Capacidade da bandeja de alimentação	530 folhas
Capacidade da bandeja multifunção	100 folhas
Interfaces	USB 2.0, Ethernet 10/100/1000
Slot para cartão SD	Sim, para armazenamento e funções avançadas
Manutenção e limpeza	Usar um pano macio e seco; substituir os cartuchos de toner e a bandeja de recuperação
Segurança	Impressão segura via código PIN, armazenamento de trabalhos em cartão SD
Peças de reposição e reparabilidade	Cartuchos de toner, unidade de fusão, tambor, correia de transferência, kit de manutenção
Informações gerais	Impressora laser colorida profissional com gerenciamento de mídias variadas

Perguntas frequentes - C711DN OKI

Como instalar um cartão SD opcional na impressora OKI C711DN?

Desligue a impressora, desconecte o cabo de alimentação. Abra a tampa frontal e lateral. Insira o cartão SD no slot com o canto chanfrado orientado corretamente. Feche as tampas, reconecte e ligue. Imprima a página de configuração para verificar a instalação.

Como imprimir a página de configuração da impressora?

Pressione o botão Enter, depois Menu baixo e Enter para selecionar Imprimir_infos. Selecione Configuração com Enter, depois pressione novamente Enter para executar. Após impressa, pressione On Line para sair.

O que fazer se a impressora indicar que o cartão SD não é reconhecido?

Verifique se o cartão está bem inserido com o canto chanfrado no sentido correto. Certifique-se de que as tampas estão corretamente fechadas. Imprima a página de configuração para confirmar a detecção. Se o problema persistir, reinicie a impressora.

Como configurar a impressão segura na OKI C711DN?

A impressão segura requer um cartão SD instalado. No driver de impressão, selecione Impressão segura e defina um código PIN. A impressão só será liberada após inserir o código no painel de controle.

Como resolver um atolamento de papel na impressora?

Abra as tampas frontal e traseira. Remova delicadamente o papel preso, evitando rasgar. Verifique os rolos. Feche as tampas e pressione o botão de início para retomar.

Quais tipos de mídias de papel posso usar?

A impressora aceita papel comum, envelopes, etiquetas, papel cartão e transparências. Use a bandeja multifunção para mídias especiais e respeite as gramaturas recomendadas.

Como substituir um cartucho de toner?

Abra a tampa frontal. Puxe a trava em sua direção, remova o cartucho antigo. Desembale o novo, remova o filme protetor, insira-o empurrando até ouvir um clique. Feche a tampa.

Como conectar a impressora em rede?

Conecte um cabo Ethernet na porta RJ-45. No painel, vá em Config. rede e atribua um endereço IP estático ou via DHCP. Instale o driver nos computadores clientes.

O que fazer se a impressão estiver com má qualidade ou apresentar listras?

Limpe as cabeças de impressão através do menu Limpeza. Verifique os níveis de toner. Se o problema persistir, substitua a unidade de tambor ou a correia de transferência.

Como liberar um trabalho de impressão pendente?

Se a impressão foi enviada em modo seguro ou com espera no cartão SD, vá ao menu Trabalhos, selecione o trabalho e insira o código PIN. Pressione Imprimir.

MANUAL DE UTILIZADOR C711DN OKI

A Instalação do Cartão do SD

SD Card Installation (C610/C711) 3
Carte SD (C610/C711) 9
Tarjeta SD (C610/C711) 15
Cartao SD (C610/C711) 21
SD Card Installation (C530) 27
Carte SD (C530) 33
Tarjeta SD (C530) 38
Cartao SD (C530) 43

SD CARD INSTALLATION (C610/C711)

O cartão SD optional permite o agrupamento das páginasas impressas e pode ser uso para armazenar sobreposções e macros, fontes e documents confidenciais ou de prova antes de serem impressos.

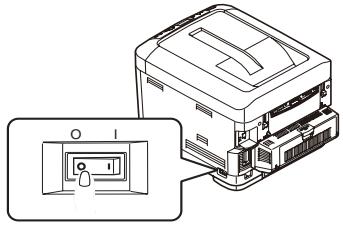

1. Desligue a impressora e desconecte o cabo de alimentacao de CA da tomada.

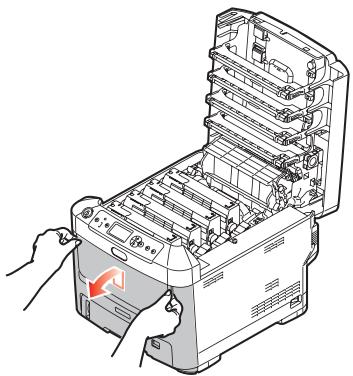

1. Pressione o botão de abertura e abra totalmente a tampa superior.

ATENÇAO!

Se a impressora está ligada, aunities fusora estará quente. Essa area está claramente sinalizada. Não a toque.

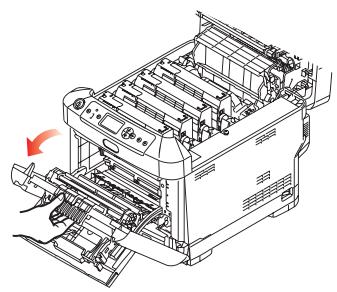

1. Puxe a bandeja multifunctional para baixo usingo as depressoes. Levante o mecanismo de liberacao da tampa frontal e abra-a.

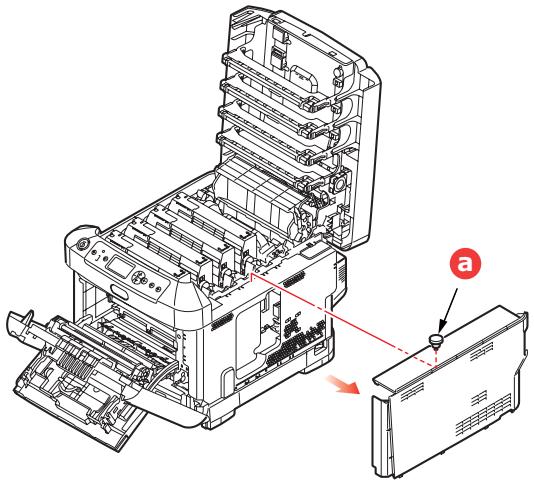

1. Afrouxe o parafuso (a) quePREnde a tampa do lado direito. Levante um pouco a borda da tampa lateral e afaste a tampa da impressora na parte superior. Levante um pouco a tampa para desencaixá-la da impressora. Coloque-a de lado de modo seguro.

1. Note que o cartao SD tem um canto chanfrado.

1. Insira o cartão SD com cuidado no slot, como主義。

1. Encaixe os clipes de retenção restantes situados na parte inferior da cobertura lateral nos orificios correspondentes situados proxies da parte inferior da impressora.

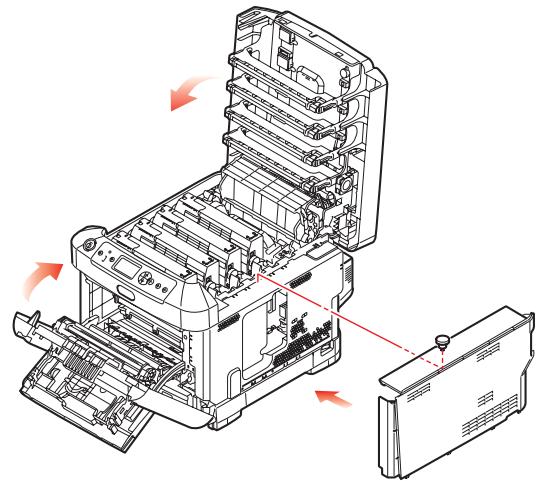

2. Encaixe a parte superior da tampa lateral na impressora e recoloque o parafuso de retensoção afrouxado na etapa 4.

1. Fecha a tampa frontal e a tampa superior, pressionando-afirmamente para bajo em aisle os lados para travá-la no lugar.

2. Reconnecte o cabo de alimentacao e ligue a impressora.

3. Quando a impressora estiver pronta, imprima uma estrutura dos menus da segunte maneira:

(a) Pressione o botão Enter.
(b) Pressione o botão Menu - seta para baixo e, em seguida, pressione o botão Enter para selecionar o menu Print Information (Imprimir informacoes).
(c) SeLECTIONE Configuration (Configuração) com o botão Enter.
(d) Pressione mais uma vez o botão Enter para executar o menu Configuration (Configuração).
(e) Quando as configurações forem impressas, pressione Online para sair do sistema de menus.

1. Examine a primarya págin do mapa de menus, que deve indicar que o cartão SD está ahora instalado.

SD CARD INSTALLATION (C530 ONLY)

O cartão SD optional permite o agrupamento das páginasas impressas e pode ser uso para armazenar sobreposções e macros, fontes e documents confidenciais ou de prova antes de serem impressos.

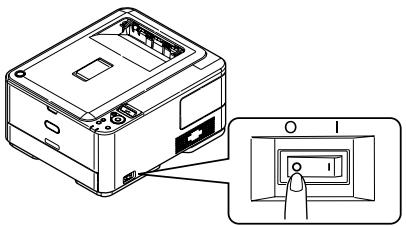

1. Desligue a impressora e desconecte o cabo de alimentacao de CA da tomada.

1. Remova a cobertura de acesso externa e coloque-a de lado de modo seguro.

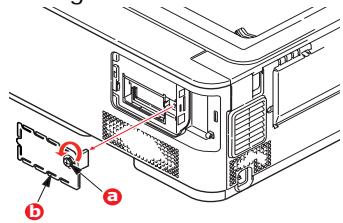

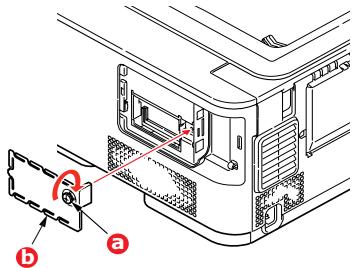

1. Gire o parafuso de retencion (a) no sentido anti-horário e remove a cobertura de acesso interna (b). Coloque-a de lado de modo seguro.

1. Note que o cartão SD tem um canto chanfrado.

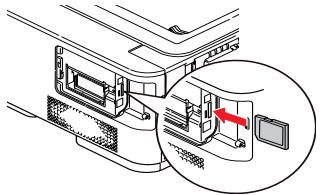

1. Insira o cartão SD com cuidado no slot, como主義。

1. Recolque a cobertura de acesso interna (b) e gire o parafuso de retencion (a) no sentido horario para prendê-la fechada.

1. Recolque a cobertura de acesso externa e encaixe-a para fechá-la.

1. Reconnecte o cabo de alimentacao e lique a impressora.

2. Quando a impressora estiver pronta, imprima uma estrutura dos menus da segunte maneira:

(a) Pressione o botão OK.
(b) Pressione o botão Menu - seta para baixo e, em seguida, pressione o botão OK para selecionar INFORMATION MENU (Menu Informacoes).
(c) Pressione o botão OK para selecionar PRINT MENU MAP (Imprimir estrutura dos menus).
(d) Pressione o botão OK uma vez para executar o commando.
(e) quando as configurações foram impressas, pressione ON LINE para sair do sistema de menus.

1. Examine a primeira páginado mapade menus.

Próxico do topo da párgina, entre as两大 linhas horizontais, está impressa a configuração atual da impressora, que deve指示 que o cartão SD está antes instalado.
