MANUAL DE UTILIZADOR SB2E 760 R AEG

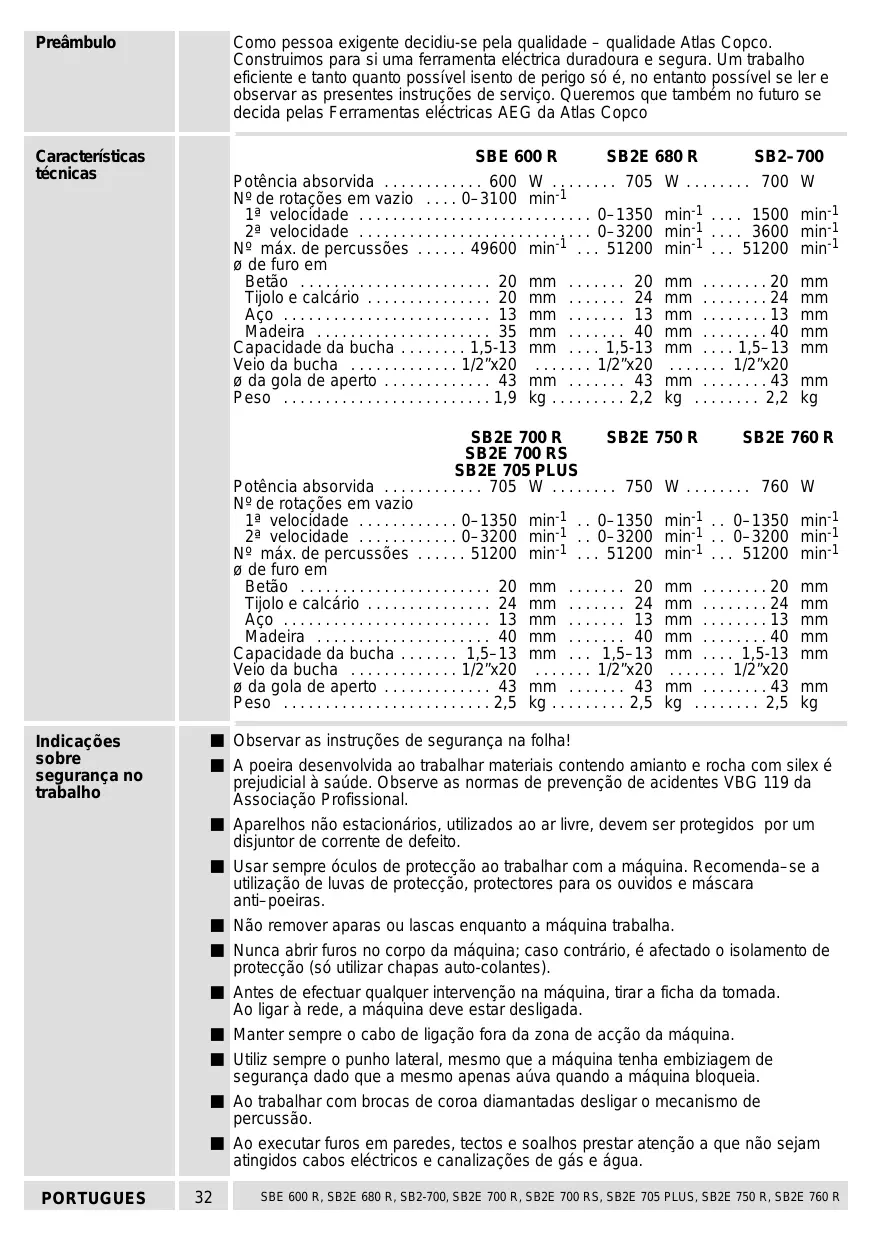

Instruções de serviço

• Potência absorvida p. 705
• W Nº de rotações em vazio 1ª velocidade p. 0
• –1350 min-1 p. 0
• –1350 min-1 p. 0
• –1350 min-1 2ª velocidade p. 0
• –3200 min-1 p. 0
• –3200 min-1 p. 0
• –3200 min-1 Nº máx. de percussões p. 5120
• 0 min-1 p. 5120
• 0 min-1 p. 5120
• 0 min-1 ø de furo em Betão p. 20
• mm p. 20
• mm p. 20
• mm Tijolo e calcário p. 24
• mm p. 24
• mm p. 24
• mm Aço p. 13
• mm p. 13
• mm p. 13
• mm Madeira p. 40
• mm p. 40
• mm p. 40
• mm Capacidade da bucha p. 1
• ,5–13 mm p. 1
• ,5–13 mm p. 1
• ,5-13 mm Veio da bucha p. 1
• /2”x20 p. 1
• /2”x20 p. 1
• /2”x20 ø da gola de aperto p. 43
• mm p. 43
• mm p. 43
• mm Peso p. 2
• ,5 kg p. 2
• ,5 kg ,5 kg Indicações sobre segurança no trabalho PORTUGUES J Observar as instruções de segurança na folha! J A poeira desenvolvida ao trabalhar materiais contendo amianto e rocha com silex é prejudicial à saúde. Observe as normas de prevenção de acidentes VBG 119 da Associação Profissional. J Aparelhos não estacionários, utilizados ao ar livre, devem ser protegidos por um disjuntor de corrente de defeito. J Usar sempre óculos de protecção ao trabalhar com a máquina. Recomenda–se a utilização de luvas de protecção, protectores para os ouvidos e máscara anti–poeiras. J Não remover aparas ou lascas enquanto a máquina trabalha. J Nunca abrir furos no corpo da máquina; caso contrário, é afectado o isolamento de protecção (só utilizar chapas auto-colantes). J Antes de efectuar qualquer intervenção na máquina, tirar a ficha da tomada. Ao ligar à rede, a máquina deve estar desligada. J Manter sempre o cabo de ligação fora da zona de acção da máquina. J Utiliz sempre o punho lateral, mesmo que a máquina tenha embiziagem de segurança dado que a mesmo apenas aúva quando a máquina bloqueia. J Ao trabalhar com brocas de coroa diamantadas desligar o mecanismo de percussão. J Ao executar furos em paredes, tectos e soalhos prestar atenção a que não sejam atingidos cabos eléctricos e canalizações de gás e água. p. 2

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Normalmente os níveis de ruído mais elvados da ferramenta são: Nível da pressão de ruído =92 dB (A). Nível da poténcia de ruído =105 dB (A). Use protectores auriculares! Valores de medida de acordo com EN 50 144. Níveis de ruído Normalmente a aceleração mais elevada é12 m/s2. Valores de medida de acordo com EN 50 144. Nível de vibrações Breve descrição Botão de fixação do interruptor Comutador com as posições furar e furar com percussão. Carcaça de desenho ergonómico com punho traseiro maleável (softgrip) para redução da fadiga durante o trabalho. Caixa de velocidadas metálica com isolamento integral para longa duração e protecção contra choques eléctricos. Encabadouro de ”bits” – ”bits” de fenda podem ser inseridos directamente no veio da máquina. (não nos SB2–700) Compartimento de ”bits” para guardar ”bits” de fenda. Bucha de aperto rápido para aperto sem ferramentas.(conforme o volume de fornecimento)

Comutador para 1a e velocidade, 2a. velocidade.(não nos SBE 600 R) Punho suplementar ajustável com guia de profundidade integrada. Inversão de marcha por meio do comutador um encravamento mecânico faz com que a comutação só seja possível quando o interruptor não se encontra premido. (não nos SB2–700) Interruptor e acelerador electrónico sem escalonamento. Botão de pré-seleccão da velocidade de rotação. (não nos SB2–700) Uma embraiagem de segurança incorporada evita o arrasto da máquina quando a broca prende. (só nos SB2E 700 RS, SB2E 705 PLUS)

Bucha de cremalheira (conforme o volume de fornecimento) Alterações: Texto, figura e características correspondem ao desenvolvimento técnico à data da impressão. Reservamo-nos o direito de introduzir modificações nos nossos produtos com vista ao seu aperfeiçoamento. PORTUGUES

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Ligação à rede Ligar unicamente a tomadas de corrente alternada monofásica com a tensão indicada na chapa de características do aparelho. Pode também ser ligada a tomadas sem terra, porque dispõe de isolamento de protecção conforme DIN 57 740/VDE 0740 ou, respectivamente, CEE 20. A supressão de interferências rádio–eléctricas corresponde à norma europeia EN 55014. Aplicação O berbequi aparafusador electrónico com percussão tem aplicação universal para furar, furar com percussão, aparafusar e abrir riscas. Não use este produto de outra maneira sem ser a normal para o qual foi concebido. Bucha de aperto rápido (conforme o volume de fornecimento) Antes de efectuar qualquer intervenção na máquina, tirar a ficha da tomada. Mudança da bucha de aperto rápido

1. Normalmente a bucha pode ser retirada à

mão: fixe o veio do berbequim com uma chave bifurcada e desaperte a bucha rodando–a no sentido contrário ao dos ponteiros do relógio.

2. Se a bucha ficar presa no veio, fixe outra

chave bifurcada à bucha (ver ilustração) ou coloque uma chave Allen na bucha. Se necessário, bata ligeiramente no cabo da chave com um martelo de plástico.

3. A montagem da bucha efectua-se pela

ordem inversa. Introduza completamente o veio da ferramenta na bucha aberta. Inserção da ferramenta. Sequre a cabeça da bucha e aperte–a com firmeza rodando a gola na direcção assinalada na mesma. Depois das garras de aperto se terem fixado à volta do veio da ferramenta, rode a bucha mais de 1/4 de modo a permitir que o poder de retençao da bucha actue. Só então se pode ajustar a bucha da ferramenta rodando-a vogorosamente no sentido da posição “GRIP” (ele actua ouvindo–se um estalido mecânico). O poder de tensão da bucha é principalmente necessário para furaçäo com percussão. Quando a bucha é aberta com uma pancada forte até o máximo da abertura, é possível que não possa voltar a ser fechada. Em consequência, sente–se ”prisão” (Como se a bucha tivesse sido demasiado apertada). Neste caso rode uma vez mais a gola na direcção ’’RELEASE”; agora pode voltar novamente a ser fechada. A bucha não se danifica com esta ”prisão”. Ao furar com percussão em pedra deve verficar se a broca está apertada na bucha após a primeira utilização. Se necessário, volte a apertar a bucha à mão. PORTUGUES

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Retirar a ferramenta Segure a parte da frente da bucha e abra–a rodando a gola na direcçao ”RELEASE”. Ao rodar a gola a força de retenção da bucha desaparece, após 1/4 de volta as garras de aperto abrem e libertam a ferramenta. No caso de tensão forte na bucha sogure com firmeza a cabeça da bucha com uma chave bifurcada e liberte a gola à mao com uma pancada forte. Bucha de cremalheira (conforme o volume de fornecimento) Alongamento do punho auxíliar Antes de efectuar qualquer intervenção na máquina, tirar a ficha da tomada.

1. Segurar o veio da bucha com chave de

cremalheira. Soltá-la por meio de uma leve pancada para a esquerda com um martelo de borracha.

3. A montagem da bucha efectua-se pela

ordem inversa. Inserção de ferramentas A bucha de cremalheira pode levar brocas ou ”bits” de fenda. Para tal, abrir a bucha de cremalheira, inserir a ferramenta e apertar com a chave de bucha. Para extraír a ferramenta, introduzir a chave de bucha numa das três furações na cabeça da bucha, soltando–a (no sentido contrário ao dos ponteiros do relógio). Ajuste da guia de profundidade PORTUGUES Para furar a profundidade pretendida, insira o batente de profundidade no respectivo furo do punho e ajuste-o até à profundidade de furação requerida.

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Posicionamento do punho adicional. O punho adicional pode ser posicionado como se pretender. Liberte o aperto rodando o punho adicional, coloque–o na posição requerida e volte a apertá–lo. (conforme o volume de fornecimento) Comutação furar furar com percussão Para furar pedra com percussão, rodar o comutador para a posição Para furar metais, plásticos e madeira ou para aparafusar, rodar o comutador para posição

Mudança de engrenagem (não nos SBE 600 R) As velocidades mecânicas podem ser comutadas com a maquina parada ou a trabalhar em vazio. Comutador na posição 1: 1ª. velocidade Comutador na posição 2: 2ª. velocidade Pré–seleccionar a velocidade de rotação SB2–700) A = velocidade mínima F = velocidade máxima. A velocidade de rotação pode ser regulada sem escalonamento por pressão variável no interruptor até ao nº. de rotações pré-seleccionado no botão. Em serviço contínuo, com fixação do interruptor, a máquina trabalha à velocidade de rotação pré-seleccionada. Ligação entre os movimentos de rotação e reversão Escolher o sentido de rotação no inversor. Um encravamento mecânico impede que o inversor possa ser actuado com o interruptor premido. (não nos (não nos

Manobrar o inversor só quando o veio da bucha da máquina estiver parado. SB2–700) Ligar–Desligar Comando do interruptor, sem fixação Ligar: premir o interruptor. Desligar: soltar o interruptor. Comando do interruptor, com fixação Ligar: premir primeiro o interruptor e seguidamente o botão de fixação. Soltar o interruptor. Desligar: premir o interruptor e soltá–lo. A velocidade de rotação pode ser regulada sem escalonamento por pressão variável no interruptor até ao nº. de rotações pré-seleccionado no botão.

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Compartimento de ”bits” (não nos SB2–700) Para abrir o compartimento de ”bits” meter o dedo indicador na reentrância, como mostra a figura, e puxar a tampa no sentido do veio da máquina. No compartimento de ”bits” há espaço para seis ”bits” de fenda no máximo. Sugestõrs para operação Conselhos para furar pedra Extrair de tempos a tempos broca do furo para remover o pó. Para furar betão, tijolo duro, pedra, cimento duro ou mármore comutar para percussão. (Para apontar furos em mármore nao usar percussão.) Para furar azulejos, mosaicos, tijolo normal, blocos de escória e reboco comutar para furar. Usar brocas de metal duro. Para furar superfícies lisas (por ex. mosaicos) colar fita adesiva no local do furo para evitar o escorregar da broca. Marcar com um punção o local do furo. Chapas devem ser sempre fixadas. Nos metais finos colocar por baixo um bloco de madeira para evitar deformações. Utilizar brocas espirais HSS (para ferro fundido branco utilizar pontas especiais de metal duro). No caso de grandes ø de furo fazer primeiro um furo com broca com menor diâmetro. Utilizar lubrificantes: - aço: óleo - alumínio: terpentina, parafina - latão, cobre, ferro fundido: não utilizar lubrificante (extrair frequentemente a broca do furo, para arrefecer). Conselhos para furar metal Marcar o local do furo com um punção ou um prego. Para evitar o estilhaçar ao sair da madeira, colocar por baixo um bocado de madeira ou furar de ambos os lados. Conselhos para furos em madeira Conselhos para aparafusar Utilizar ”bits” de fenda de forma e tamanho apropriados. Em madeira macia podem aparafusar-se parafusos apropriados sem furo prévio. Em madeira dura ou no caso de grandes ø de parafuso executar um furo prévio. Nos parafusos de cabeca embebida rebaixar o furo. Nos parafusos para madeira com parte lisa executar um furo prévio com cerca metade do comprimento do parafuso. Manutenção Manter desobstruidos os rasgos de ventilação na carcaça da máquina. Se a máquina for principalmente usada para furação com percussão, remova com regularidade a poeira acumulada na bucha. Para remover a poeira segure a máquina com a bucha a apontar para baixo verticalmente, e abra e feche completamente a bucha. A poeira acumulada irá cair da bucha. É recomendável usar regularmente um dispositivo de limpeza (ref. n°. 4932 6217 19). Para as garras de aperto e para as limalhas das mesmas. De modo a garantir uma aptidão constante de operação, deve–se verificar se as escovas de carvão da máquina estão danificadas num dos centros de assistência técnica AEG. Utilizar unicamente acessórios e peças sobresselentes da AEG. Sempre que a substituição de um componente não tenha sido descrita nas instruções, será de toda a conveniência mandar executar esse trabalho a um Serviço de Assistência AEG (veja o folheto Garantia/Endereços de Serviços de Assistência). A pedido e mediante indicação da referência de dez números que consta da chapa de características da máquina, pode requerer–se um desenho explosivo da ferramenta eléctrica a: Atlas Copco Electric Tools GmbH, Postfach 320, D–71361 Winnenden. Veja nos nossos catálogos o grande número de acessórios com os respectivos números de encomenda. Acessórios PORTUGUES
