Tipo de produto	Pulverizador de alta pressão
Marca	GRACO
Modelo	HYDRAMAX 225 (ref. 233650, 233660)
Pressão de serviço máxima	3600 psi (248 bar) para modelo 233650; 4000 psi (276 bar) para modelo 233660
Alimentação	Motor a gasolina (partida por corda)
Tipo de bomba	Bomba hidráulica de pistão
Capacidade do reservatório hidráulico	2,75 galões (10,4 litros)
Óleo do motor recomendado	SAE 10W-30 (verão) ou 5W-20 (inverno)
Óleo hidráulico	Graco 169236 (5 gal) ou 207428 (1 gal)
Lubrificante para prensa-cabos	Líquido TSL Graco
Display	DTS (Sistema de Rastreamento Digital): pressão, vazão, totalizador, temporizador AutoClean
Bico	SwitchTip orientável (com sede e vedação OneSeal)
Filtros	Filtro de saída da bomba, filtro do bico, crivo de entrada
Funções principais	Escovação, pulverização, enxágue, descompressão
Segurança	Válvula de escovação, aterramento obrigatório, descompressão antes da manutenção
Manutenção rotineira	Limpar os filtros, lubrificar a prensa-cabos, drenar os óleos
Reparabilidade	Reparo por distribuidor Graco autorizado para problemas complexos
Peças de reposição disponíveis	Juntas, válvulas, filtros, bicos, prensa-cabos, etc. (ver manuais 309277, 309379)
Peso	Não especificado no manual - aproximadamente 50-70 kg (estimativa)
Dimensões	Não especificado no manual - dimensões padrão de obra

Perguntas frequentes - HYDRAMAX 225 GRACO

Como escovar a bomba do HYDRAMAX 225?

Coloque o tubo de aspiração em um balde metálico aterrado contendo fluido de enxágue. Gire a válvula de escovação para baixo. Ajuste a pressão no mínimo. Coloque o interruptor da bomba em LIGADO e dê partida no motor. Aumente a pressão até que o motor hidráulico gire e faça circular o fluido por 15 segundos. Em seguida, gire a válvula de escovação para a horizontal. Aperte o gatilho para purgar o ar. Consulte a seção Partida do manual.

Como ajustar a pressão de pulverização?

Gire lentamente o botão de regulagem de pressão no sentido horário para aumentar a pressão, ou anti-horário para diminuí-la. Para um ajuste fino, aperte o gatilho e observe o jato. Se o jato apresentar cordas (superpulverização), reduza a pressão ou use um bico menor. O display DTS mostra a pressão em tempo real.

O que fazer se o motor a gasolina não der partida?

Verifique se o interruptor da bomba está em DESLIGADO. Certifique-se de que o nível de óleo do motor está correto e que há gasolina. Consulte o manual do motor fornecido. Se a pressão hidráulica estiver muito alta, isso pode travar a corda: gire o botão de pressão hidráulica ao mínimo antes de puxar.

Como limpar o pulverizador após o uso?

Desligue o motor, descomprima o sistema apertando o gatilho. Coloque o tubo de aspiração em um balde de produto de enxágue (água para tinta à base de água, aguarrás para tinta a óleo). Ligue o motor novamente, bomba em LIGADO, e aperte o gatilho até que o líquido saia claro. Levante o tubo acima do nível para drenar o fluido. Limpe os filtros, o bico e a proteção. Seque e guarde.

Qual óleo hidráulico usar e como verificar o nível?

Use exclusivamente óleo hidráulico Graco (ref. 169236 para 5 galões ou 207428 para 1 galão). O nível deve ser verificado regularmente. A capacidade do reservatório é de 2,75 galões. Para completar, desligue o pulverizador e adicione o óleo até o nível recomendado (veja a vareta). Não misture com outros óleos.

Como substituir o bico SwitchTip?

Destrave a pistola e descomprima o sistema. Desmonte a proteção do bico. Introduza o novo bico SwitchTip com a sede e a vedação OneSeal. Parafuse o conjunto na pistola e aperte com a mão. Não apertar demais. Recoloque a proteção do bico. Consulte a página 11 do manual para detalhes.

O que fazer em caso de vazamento de tinta na prensa-cabos?

Se houver vazamento de tinta pela parte superior da prensa-cabos, aperte a porca da prensa-cabos apenas o suficiente para parar o vazamento. Se o vazamento persistir, as juntas da prensa-cabos provavelmente estão desgastadas ou danificadas. Substitua-as seguindo o manual 309277. Lubrifique sempre a prensa-cabos com líquido TSL após cada uso.

Como usar o display DTS?

O display DTS acende automaticamente quando o motor dá partida. Pressione brevemente o botão DTS para percorrer os modos: pressão, galões por trabalho, total geral de galões e temporizador AutoClean (se equipado). Para zerar um total, mantenha o botão pressionado. Consulte a página 12 do manual para funções avançadas.

Por que o fluxo de produto está fraco?

Causas possíveis: pressão muito baixa (aumente-a), filtro de saída da bomba sujo (limpe-o), bico ou filtro do bico entupido (desmonte e limpe), vazamento de ar no tubo de aspiração (aperte as conexões), nível de óleo hidráulico muito baixo (complete), ou bomba hidráulica desgastada (consulte um distribuidor Graco).

Como descomprimir o sistema com segurança?

Antes de qualquer limpeza ou manutenção, coloque o interruptor da bomba em DESLIGADO e desligue o motor. Gire o botão de pressão no mínimo. Aperte o gatilho contra um balde metálico aterrado para liberar a pressão. Repita a operação até que não saia mais líquido. Nunca tente estancar um vazamento com as mãos ou um pano sob pressão.

MANUAL DE UTILIZADOR HYDRAMAX 225 GRACO

Pressão Tmaxima de trabalho de 3600 psi (248 bar, 24,8 MPa)

HydraMax 350

Pressão Tmaxima de trabalho de 4000 psi (276 bar, 27,6 MPa)

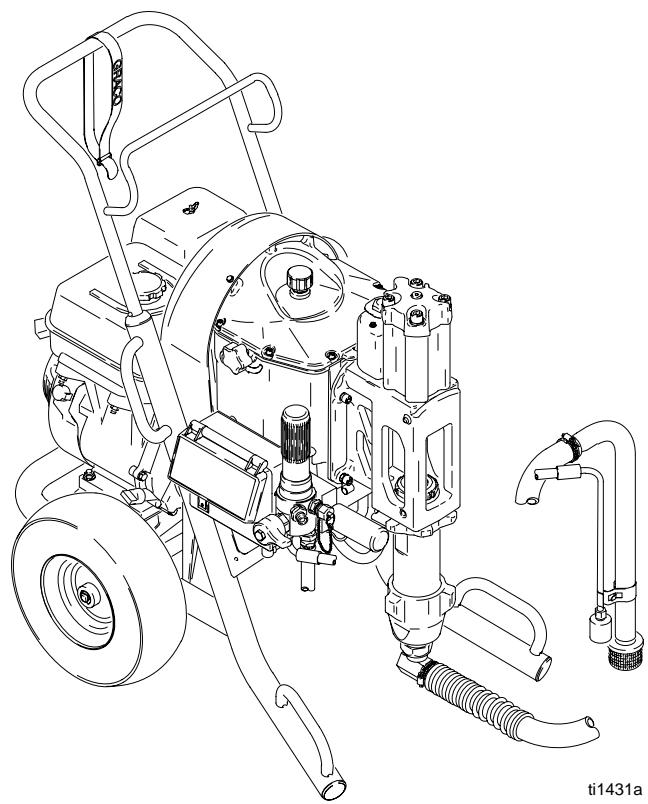

ti1431a

Nem todos os modelos existem à disposicao em todos os paises.

233660

Setup/Réglage/Ajuste/Preparação

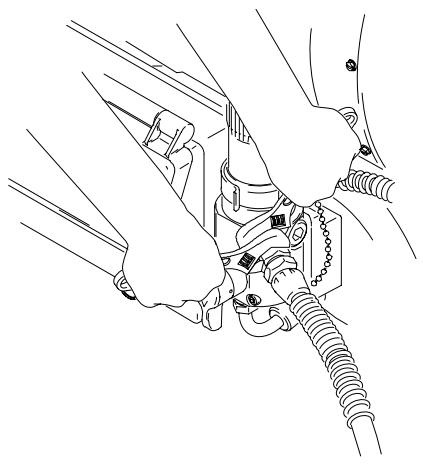

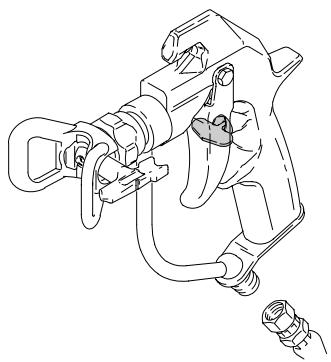

Ligue um tubo flexivel Graco de alta pressão adequado ao equipamento. Aperte-o bem.

Nota: Retire a tampa da porta para seguda pistola quando pretender ligar mais de uma pistola e repita os passos 1-4,7,8,10

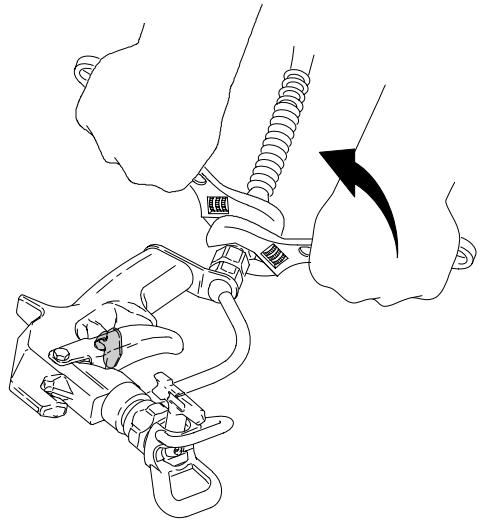

Ligue a outra extremidade do tubo flexivel à pistola.

1. Tighten securely.

Bien serrer.

Apriete firmente.

Aperte bem.

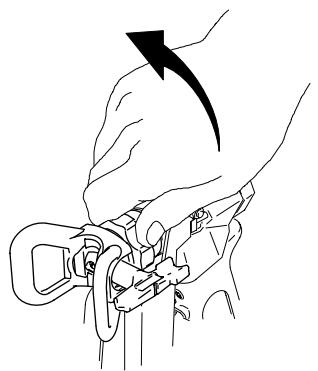

1. Remove tip guard.

Retire o protector do bico.

1. Install clean inlet strainer.

Instale um filtro de entrada limpo.

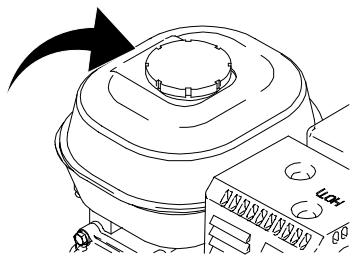

Abastaça o deposito de combustível.

A capacidade do deposito é de 10,45litros.

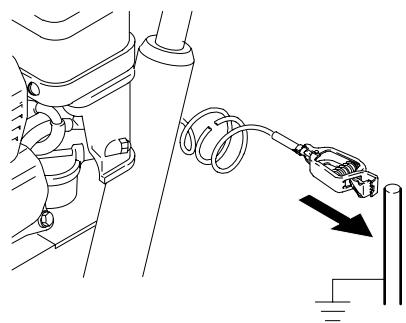

Ligue o equipamento à terra com a braçadeira de ligação a terra.

Startup/Mise en service/Puesta en marcha/Arranque

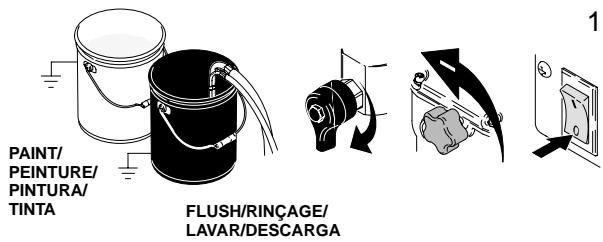

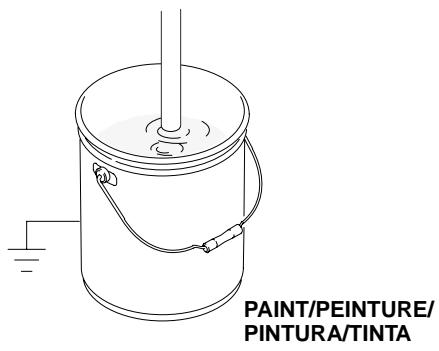

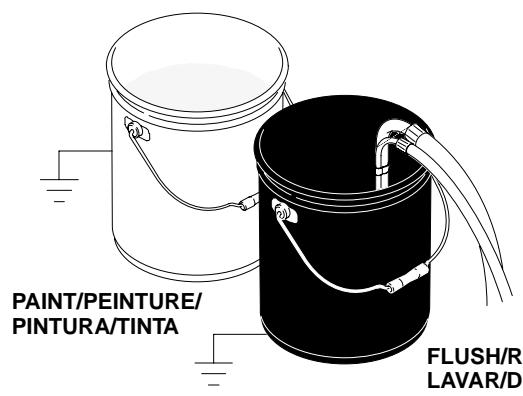

Coloque o tubo de succão e o tubo de drenagem num balde metálico ligado a terra, parcialmente enchido com liquido de lavagem. Fixe o conductor terra ao balde e ligue-o a uma Verdadeira ligação terra.

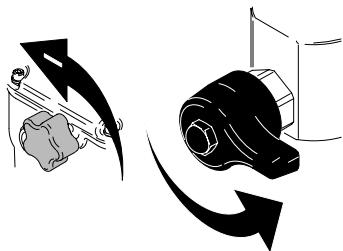

Rode a valvula de segurarca para baixo.

Rode o regulador da pressão para a pressão mais baixa.

Desligue o interruptor da bomba.

b.

Assim que o motor arrancar, abra o reductor de passagem

Aumente a pressão o suficiente para activar o motor hidráulico e deixe o liquido circular no motor durante 15 segundos; baixe a pressão e rode a valvula de segurarça para a posicao horizontal.

15 SEC

15 S

15 SEG

15 SEG.

Retire o dispositivo de seguranca do gatilho.

Safety OFF/

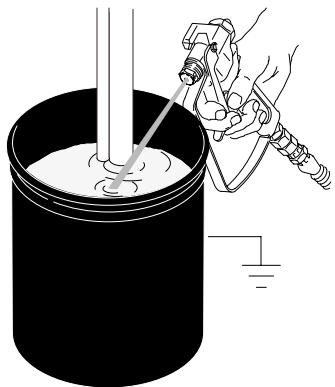

Mantenh a pistola encostada ao balde metalico de lavagem, ligado a terra. Accione a pistola e aumento lentamente a pressao do liquido, ata bomba aparecer um funcimento regular.

FLUSH/RINÇAGE/LAVAR/DESCARGA

Não impeça as fugas com as mãos ou com um trapo! Caso haja fugas,

desligue imeditamente o equipamento. Efctue a Descompressao descrita em Limpeza, 1. - 3. na pagsa 17.

Aperte as ligações que tiverem fugas. Repita o procedimento de Arranque, 1. - 5. Caso não fazer fugas, continue

accionar a pistola ate o sistemas e encontrar bem limpo. Avance para o punto 6.

Accione novamente a pistola para o balde de liquido de lavagem, até aparecer小额贷款. Coloque o bico e o protector, páginia 11.

SwitchTip and Guard Assembly/Ensemble buse SwitchTip et garde/ Conjunto de boquilla de giro y proteccion/SwitchTip e unidade do protector

de Arranque. A pressãodeeré estara zeros.

PAINT/PEINTURE/PINTURA/TINTA

FLUSH/RINCAGE/

LAVAR/DESCARGA

Arranque do motor, págin 9.

Surgem as indicações referentes à pressão. Ao premir levemente o botão DTS, o visor alterna entre as indicações relativas à pressão, ao volume do trabalho, ao volume total até a data e ao temporizador da limpeza automatica (optional).

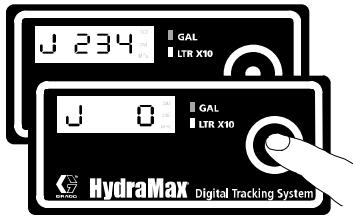

1. Short press DTS button to move to Job Gallon.

Prima levemente o botão DTS para Mudar para o volume do trabalho.

Prima o botão DTS e mantenha-o premido para colocar a zeros ou prima-o levemente para mudar para o volume total até a data.

Prima levamente o botão DTS para voltar à indentação da pressão.

Note: HydraMax units with optional AutoClean move to AutoClean Shut-Off Timer

Os equipamentos HydraMax são fornecidos com o temporizador de desactivacao da limpeza automatica no modo desactivado. Use o Manual 309380 para fazer esta funcao. Utilize o Manual 309278 para utilize o este temporizador.

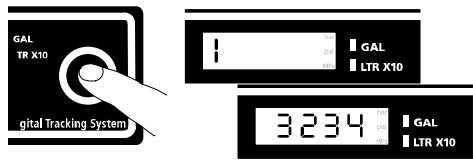

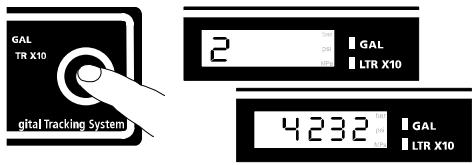

Secondary Menu/Menu annexe/Menu secundario/Menu secundario

Arranque. A pressãodeera estara zeros.

Arranque do motor, págin 9. Surgem as indicatores

referentes à pressão.

Simultaneamente, prima o botão DTS e ligue o interruptor da bomba.

Surge a indentação relativa ao controle de horas que pode ser restaurado. Ao premir levamente o botão DTS, percorre os dados armazenados.

Prima o botão DTS e mantenha-o premido para colocar a zeros ou prima-o levemente para mudar para o controle de horas até à data.

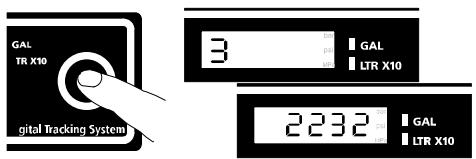

1. Short press DTS button to move to Lifetime Gallons (all pressures)
   Appuyer brievement sur le bouton DTS pour passer à Total gallons (toutes pressions)
   Pulse brevemente el boton DTS para avanzar hasta Galones (Litros) totales (todas las presiones)
   Prima levemento botao DTS para mudar para o volume total aed data (todas as pressoes)

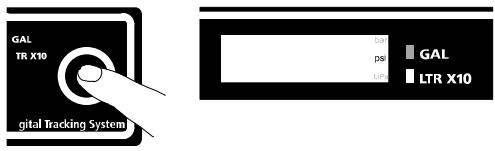

2. Short press DTS button to cycle through pressure measure (bar, psi, MPa) options Appuyer brièvement sur le bouton DTS pour faire défilier les unités de mesure (bar, psi, MPa) Pulse brevamente el botón DTS para avanzar por las-optiones de medida de presión (bar, psi, Mpa) Prima levemente o botão DTS para alternar entre as opções de medidas de pressão (bar, psi, MPa)
3. Press and hold DTS button to select pressure measure (psi shown) and move to volume measures Appuyer sur le bouton DTS et leILAientir enfoncé pour selectionner la mesure de pression (psi s'affiche) et passer aux mesures de volume Pulse y mantenga pulsado el boton DTS para selectionar la medida de presión (psi representada) y avance hasta la medida de volumen Prima e mantenha premido o botao DTS para selectionar a medida de pressao (psi indicado) e mudar para medidas de volumes
4. Short press DTS button to select volume measure (gal, liter). Appuyer brièvement sur le bouton DTS pour sélectionner la mesure de volume (gal, litres). Pulse brevamente el botón DTS para selectionar la medida de volumen (gal, litre). Prima levamente o botão DTS para selectionar a medida de volumes (galões, litres).
5. Press and hold DTS button to select desired volume measure shown, and move to AutoClean on/off selection. Appuyer et maintainir enfoncé le bouton DTS pour sélectionner la mesure de volume affichée et passer à Sélection marche/arrêt AutoClean. Pulse y mantenga pulsado el botón DTS para selecciónar la medida de volumen deseada, y avance hasta la selección Autolimpieza on/off. Prima e mantenha premido o botão DTS para selecciónar a medida de volume pretendeda, e avance para a seleção deactivation/desactivação da limpeza automática.
6. Short press DTS button to toggle between A-on and A-OFF. Press and hold DTS button to add/remove AutoClean Shut-Off Timer to/from Main Menu. Appuyer brievement sur le bouton DTS basculer entre A-marche et A-Arrêt. Appuyer et maintainir enforcé le bouton DTS pour ajouter/enlever le minuteur AutoClean au/du menu principal. Pulse brevemente el boton DTS para commutar entre A-ON y A-OFF. Pulse y mantenga pulsado el boton DTS para añadir/ eliminar Temporizador de parada de la autolimpieza al/del Menu Principal. Prima levamente o botão DTS para alternar entre A-on (ligado e A-OFF (desligado). Prima e mantenha o botão DTS premido para acrescentar/remover o temporizador da limpeza automatática do menu principal.

Prima levemente o botão DTS para Mudar para a indicação de diagnóstico (a primeira indicação é UP (Para Cima)

a. Increase pressure a small amount Augmenter légèrement la pression Aumente ligeramente la presión Aumente ligeiramente a pressão
b. Short press DTS button to move hydraulic piston rod down (dn)
Appuyer brièvement sur le bouton DTS pour déplacer le piston hydraulique vers le bas (dn) Pulse brevamente el botón DTS para mover hacía abajo la varilla del pistón hidráulico (dn) Prima levamente o botão DTS para baixar (dn) a biela hidráulica
c. Short press DTS button to move hydraulic piston rod up (UP)

Appuyer brièvement sur le bouton DTS pour déplacer le piston hydraulique vers le haut (UP)
Pulse brevamente el botón DTS para mover hacia arriba la varilla del pistón hidráulico (UP)
Prima levamente o botão DTS para deslocar a biela hidráulica para cima (UP)

1. Long press DTS button to move to Software Revision display Appuyer longuemment sur le bouton DTS pour passer à l'affichage de la révision de logiciel Pulse bastante tiempo el botón DTS para avanzar hasta la pantalla Reisión del software Prima longamente o botão DTS para alternar para a indicação de revisão do software

Pulse bastante tempo el botón DTS para avanzar hasta la pantalla Modelo. Vuelva a pulsar brevamente el botón DTS para regresar al principio del Menu secundario Prima leve ou longamente o botão DTS para alternar para a indicação do modelos. Prima levemente o botão DTS de novo para voltar ao início do menu secundário

Desligue a bomba para voltar ao menu principal

de prueba. Ajuste lentamente la presión para eliminar los bordes espisos. Utilice una boquilla másPICA si el ajuste de presión no soluciona el problema. Accione a pistola e efectue um leque de teste. Regule lentamente a pressão, para eliminar extremidades acentuadas. Utilize um tamanho de bico mais(PC)微量元素, se o facto de regular a pressão não eliminar as extremidades acentuadas.

Segure a pistola numa posicao perpendicular, a 25-30 cm da superficie. Aplique para a frente e paraTRS. Utilize passagens sobrepostas em 50% . Inicio o movimento da pistola antes de a actionar e solte o gatilho antes de parar o movimento da pistola.

Clearing Tip Clogs/Débouchage de la buse/ Elimínacion de las obstrucciones de la boquilla/Desobstruição do bico

1. Release trigger, put trigger safety ON. Rotate SwitchTip. Take trigger safety OFF and trigger gun to clear the clog. Relâcher la gâchette, la VERROUILLER. Faire pivoter la buse SwitchTip. DEVERROUILLER la gâchette et actionner le pistolet pour déboucher la buse. Suelte el gatillo, aggione el seguro del gatillo. Gire la boquilla de giro. Suelte el seguro del gatillo y dispare la pistola para eliminar la obstruccion. Solte o gatilho e coloque o dispositovo de seguranca. Rode o SwitchTip. Retire o dispositivo de seguranca e aggionce a pistola, para desobstruir.

Rode a pressão para o valor mais baixo. Accione a pistola para efetuar a descompressão.

Rode a valvula de segurarca para baixo.

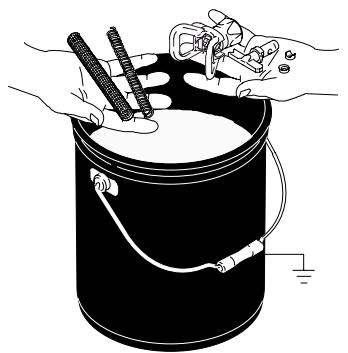

Limpe o filtro, o protector e o SwitchTip em liquido de lavagem.

FLUSH/RINÇAGE/LAVAR/DESCARGA

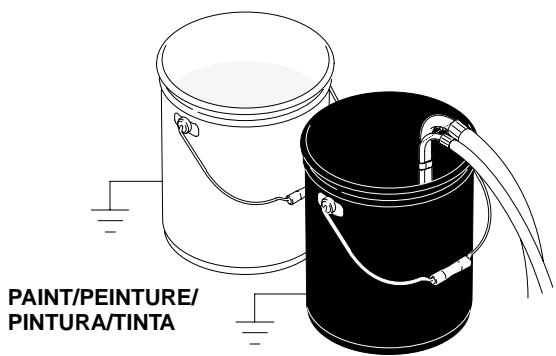

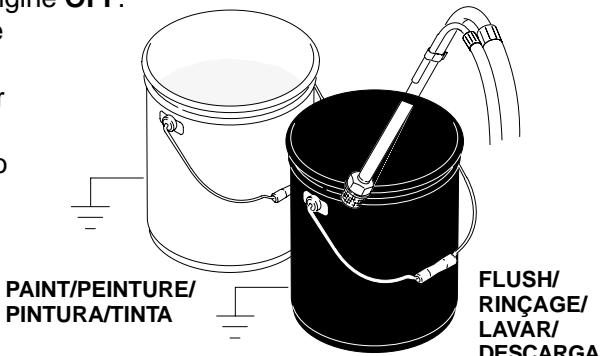

Retire o tubo de succão da tinta e coloque-o no liquido de lavagem. Utilize água para tinta à base deágua e diluente para tinta à base de oleo.

FLUSH/RINÇAGE/LAVAR/DESCARGA

Eleve o tubo de succao acima do liquido de lavagem e activo o equipamento durante 15 a 30 segundos para drenar o liquido. Deslque o interruptor da bomba DTS. Deslque o equipamento.

Cuidado: Se lavar com agua, não deixe ficarágua no equipamento. Lave novamente com diluente, oleo ou Pump Armor e deixe ficar esta camada protectora no equipamento, paraaabdar a evitar o congolvimento ou a corrosão e prolongar a vidautildeste.

Limpe o equipamento, o tubo flexivel e a pistola com um pano embarbido em agua ou diluente.

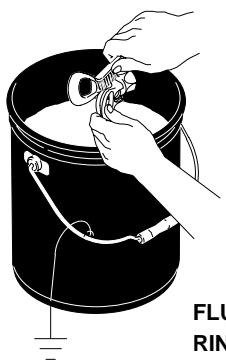

Limpe o bico, o protector e a junta com una escova de cerdas macias, para evitar aavaria de componentes devido a materiais secs. Monte as peças e fixe-as folgamente à pistola.

FLUSH/ RINÇAGE/ LAVAR/ DESCARG.

Troubleshooting

WARNING/MISE EN GARDE/ADVERTENCIA/ADVERTÊNCIA

INJECTION HAZARD/DANGERS D'INJECTION/PELIGRO DE INYECCION/PERIGO DE INJECCAO

Para reduzir o risco de ferimentos graves sempre que for instruindo para efectuar a descompressao, siga os passos 1. - 3.; pags 17.

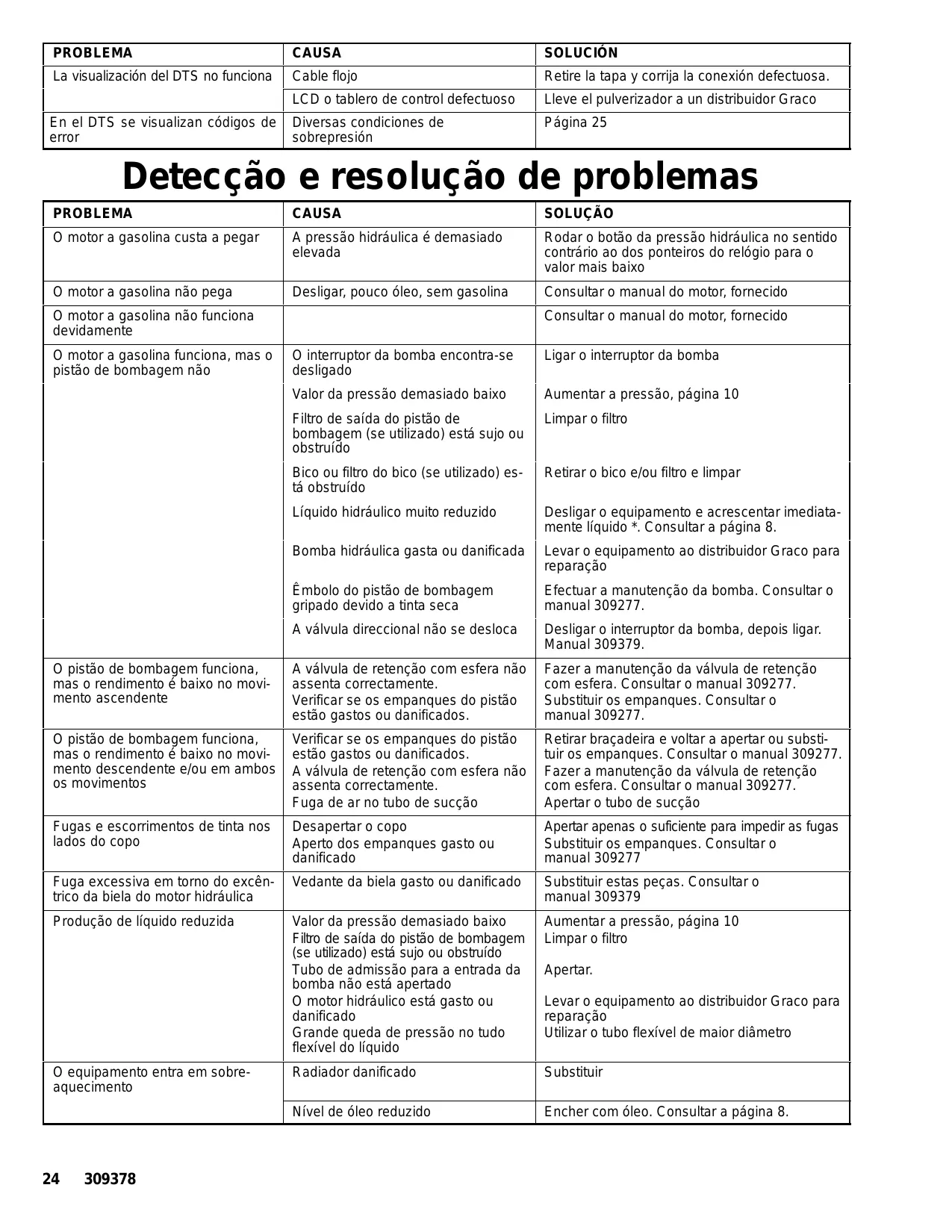

Detecção e resolutione problemas

PROBLEMA	CAUSA	SOLUTION
O motor a gasolina custa aPEGAR	A pressão hidráulica é demasiado elevada	Rodar o botão da pressão hidráulica no sentido contrário ao dos ponteiros do relógio para o valor mais baixo
O motor a gasolina não pegAR	Desligar, pouco Óleo, sem gasolina	Consultar o manual do motor, fornecido
O motor a gasolina não funciona devidamente		Consultar o manual do motor, fornecido
O motor a gasolina funciona, mas o pistão de bombagem não	O interruptor da bomba encontra-se deslagado	Ligar o interruptor da bomba
	Valor da pressão demasiado baixo	Augmentar a pressão, páginia 10
	Filtro de saída do pistão de bombagem (se utilizesdo) está sujo ou obstruindo	Limpar o filtró
	Bico ou filtró do bico (se utilizesdo) está obstruindo	Retirar o bico e/ou filtró e limpar
	Liquido hidráulico muito reduzido	Desligar o equipamento e crescentar imediata-menteliquido*. Consultar a páginaa 8.
	Bomba hidráulica gasta ou danificada	Levar o equipamento ao distribuidor Graco para reparação
	Émbolo do pistão de bombagem gripado devo tinta seca	Efectuar a manutenção da bomba. Consultar o manual 309277.
	A válvula direcional não se desloca	Desligar o interruptor da bomba, depois ligar. Manual 309379.
O pistão de bombagem funciona, mas o rendimento ébaixo no movi-mentation ascendente	A válvula de retençao com esfera não assenta corretamente. Verificar se os empanques do pistão estao gastos ou danificados.	Fazer a manutenção da válvula de retençao com esfera. Consultar o manual 309277. Substituir os empanques. Consultar o manual 309277.
O pistão de bombagem funciona, mas o rendimento ébaixo no movi-mentation descendente e/ou em outros movimento	Verificar se os empanques do pistão estao gastos ou danificados. A válvula de retençao com esfera não assenta corretamente. Fuga de ar no tubo de sucção	Retirar braçadeira e voltar a apertureu substi-uris empanques. Consultar o manual 309277. Fazer a manutenção da válvula de retençao com esfera. Consultar o manual 309277. Apertar o tubo de sucção
Fugas e esccrimimentos de tinta nos lados do copo	Desapertar o copo Aperto dos empanques gasto ou danificado	Apertar apenas ou suficiente para impedir as fugas Substitir os empanques. Consultar o manual 309277
Fuga excessiva em torno do excêntro da biela do motor hidráulica	Vedante da biela gasto ou danificado	Substitir estas peças. Consultar o manual 309379
Produção de liquido reduzida	Valor da pressão demasiado baixo Filtrato de saída do pistão de bombagem (se utilizesdo) está sujo ou obstruindo Tubo de admissão para a entrada da bomba não está apertado O motor hidráulico está gasto ou danificado Grande queda de pressão no todo flexivel do liquido	Augmentar a pressão, páginaa 10 Limpar o filtró Apertar. Levar o equipamento ao distribuidor Graco para reparação Utilizar o tubo flexivel de maior diâmetro
O equipamento entra em sobre-aquecimento	Radiador danificado	Substitir
	Nível de Óleo reduzido	Encher com Óleo. Consultar a págnaa 8.
PROBLEMA	CAUSA	SOLUTIONE
Salpicos da pistola	Ar no tubo flexível ou bomba do liquido	Verficar se existem ligações folgadas na tubagem de sução, aperture e voltar a ferrar a bomba
	Tubo de sução de entrada solto	Apertar.
	Alimentação de liquido reduzida ou inexistente	Reabastecer recipiente de alimentação
O DTS não fornece qualquer indicação	Fios soltos	Retirar tampa e corrigir ligações deficientes
	LCD ou pailin com falhas	Levar o equipamento ao distribuidor Graco para reparação
O DTS exibe)códigos deerro	Várias condições de sobrepressão	Págnina 25

Check hydraulic fluid level often. Do not allow it to become too low. Use only Graco approved hydraulic fluid, page 8.
Contrôler souvent le niveau de fluide hydraulique. Ne pas le laisser descendre trop bas. Utiliser uniquement un fluide hydraulique agréé par Graco, page 8.
Compruebe a dato el nivel de liquido hidrúlico. No permita que baje demasiado. Utilice únicamente liquido hidrúlico Graco, págin 8.
Verificar o;nvel do liquido hidráulico. Não deixar que baixe demasiado. Utilizar apenas liquido hidráulico aprovado da Graco, párgina 8.

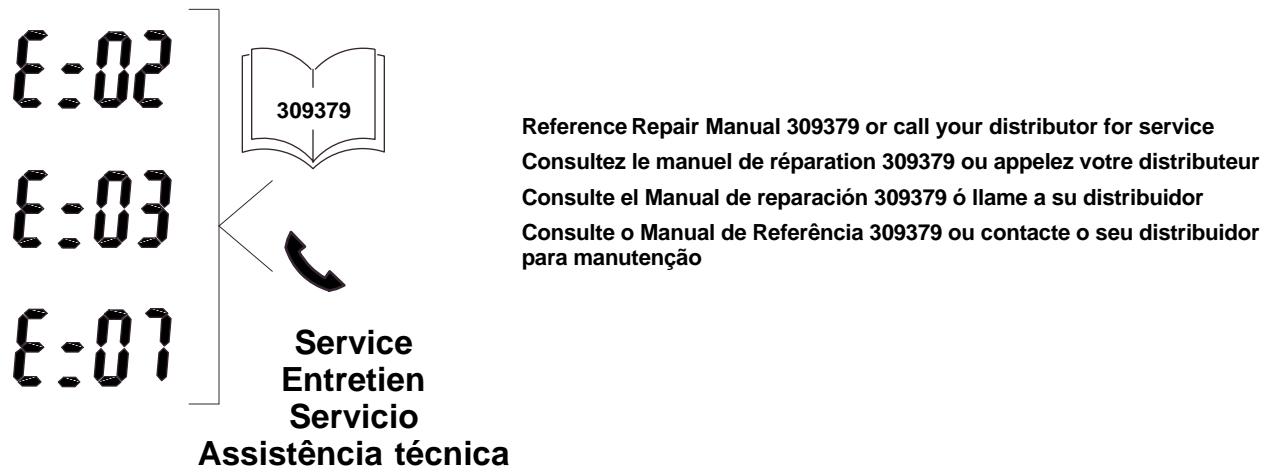

DTS Error Codes/Code de defaulted DTS/ Códigos de error DTS/Códigos deerro DTS
