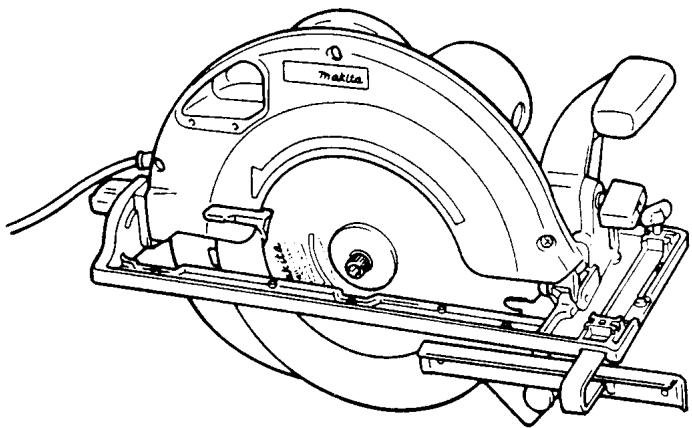

MANUAL DE UTILIZADOR 5103R MAKITA

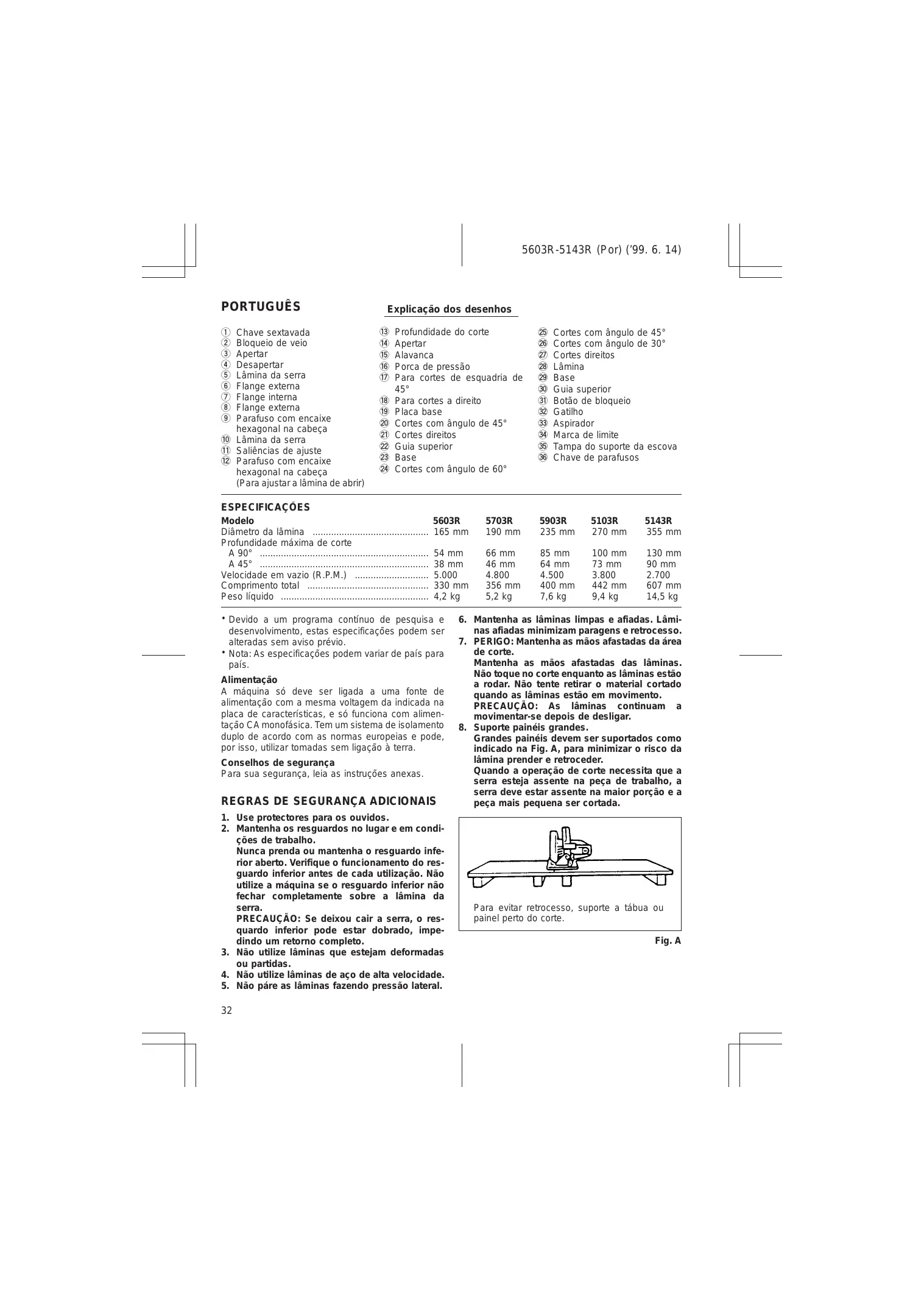

Chave sextavada Bloqueio de veio Apertar Desapertar Lâmina da serra Flange externa Flange interna Flange externa Parafuso com encaixe hexagonal na cabeça 0 Lâmina da serra q Saliências de ajuste w Parafuso com encaixe hexagonal na cabeça (Para ajustar a lâmina de abrir) Explicação dos desenhos

Profundidade do corte Apertar Alavanca Porca de pressão Para cortes de esquadria de 45° Para cortes a direito Placa base Cortes com ângulo de 45° Cortes direitos Guia superior Base Cortes com ângulo de 60°

• Nota: As especificações podem variar de país para país. Alimentação A máquina só deve ser ligada a uma fonte de alimentação com a mesma voltagem da indicada na placa de características, e só funciona com alimentação CA monofásica. Tem um sistema de isolamento duplo de acordo com as normas europeias e pode, por isso, utilizar tomadas sem ligação à terra. Conselhos de segurança Para sua segurança, leia as instruções anexas.

REGRAS DE SEGURANÇA ADICIONAIS

1. Use protectores para os ouvidos.

2. Mantenha os resguardos no lugar e em condições de trabalho.

Nunca prenda ou mantenha o resguardo inferior aberto. Verifique o funcionamento do resguardo inferior antes de cada utilização. Não utilize a máquina se o resguardo inferior não fechar completamente sobre a lâmina da serra. PRECAUÇÃO: Se deixou cair a serra, o resquardo inferior pode estar dobrado, impedindo um retorno completo.

3. Não utilize lâminas que estejam deformadas

4. Não utilize lâminas de aço de alta velocidade.

5. Não páre as lâminas fazendo pressão lateral.

6. Mantenha as lâminas limpas e afiadas. Lâminas afiadas minimizam paragens e retrocesso.

7. PERIGO: Mantenha as mãos afastadas da área

de corte. Mantenha as mãos afastadas das lâminas. Não toque no corte enquanto as lâminas estão a rodar. Não tente retirar o material cortado quando as lâminas estão em movimento. PRECAUÇÃO: As lâminas continuam a movimentar-se depois de desligar.

8. Suporte painéis grandes.

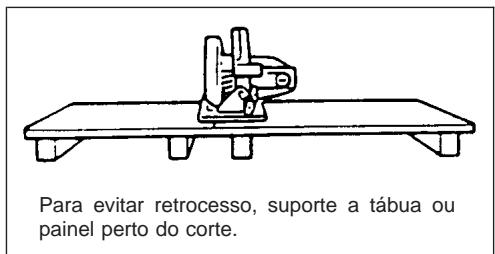

Grandes painéis devem ser suportados como indicado na Fig. A, para minimizar o risco da lâmina prender e retroceder. Quando a operação de corte necessita que a serra esteja assente na peça de trabalho, a serra deve estar assente na maior porção e a peça mais pequena ser cortada. Para evitar retrocesso, suporte a tábua ou painel perto do corte. Fig. A 5603R-5143R (Por) (’99. 6. 14) Não suporte a tábua ou painel fastado do corte. Fig. B

9. Utilize vedação para escarificação.

Utilize sempre uma vedação ou guia de aresta quando corta.

10. Salvaguarda contra retrocesso.

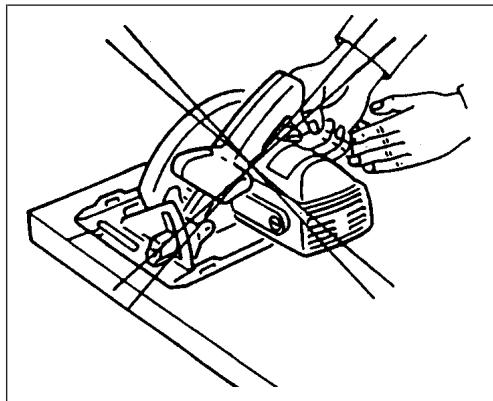

Ocorre retrocesso quando a serra pára de repente rapidamente e retrocede na direcção do operador. Liberte o gatilho imediatamente se a lâmina ficar encoberta ou a serra parar de repente. Mantenha as lâminas afiadas. Suporte painéis grandes como indicado na Fig. A. Utilize vedação ou aresta direita quando corta. Não force a máquina. Mantenha-se atento e em controle. Não retire a serra da peça a cortar enquanto a serra está em movimento. NUNCA coloque a sua mão ou dedos atrás da serra. Se ocorrer retrocesso, a serra pode facilmente saltar para trás, sobre a sua mão, causando danos severos.

15. Durante a operação de corte, mantenha o fio

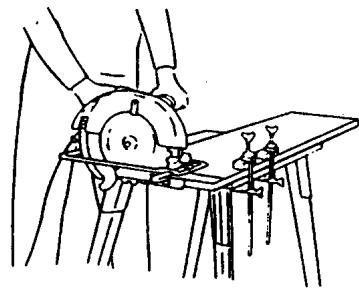

afastado da área de corte e posicione-o de maneira a que não fique na peça a trabalhar durante a operação de corte. Trabalhe com um suporte adequado das mãos, suporte adequado da peça a trabalhar e com o fio afastado da área de trabalho. AVISO: É importante que suporte a peça de trabalho correctamente e que agarre na serra firmemente para evitar perca de controle que pode causar danos pessoais graves. A Fig. D ilustra um suporte típico das mãos. Ilustração típica de suporte das mãos adequado, suporte da peça a trabalhar e de correcta colocação do fio. Fig. D

16. Coloque a parte mais ampla da base da serra

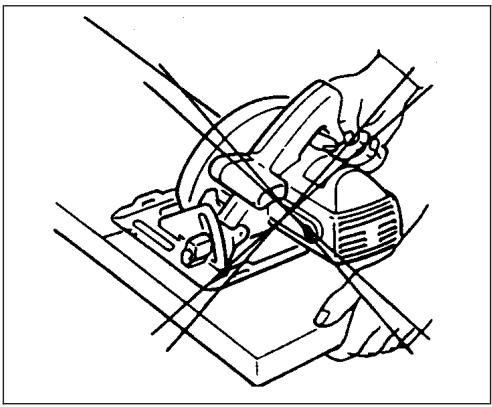

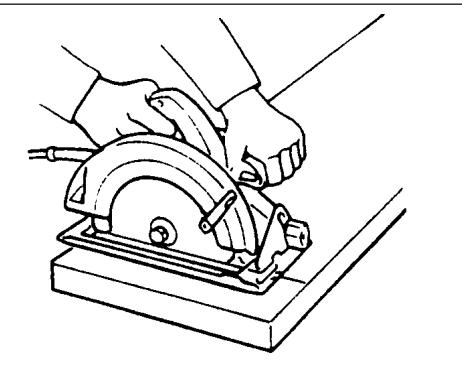

na parte da peça a trabalhar que está solidamente suportada, não na parte que vai cair quando faz o corte. Como exemplos, a Fig. E ilustra a maneira CORRECTA de cortar a extremidade de uma tábua e a Fig. F a maneira INCORRECTA. Se a peça de trabalho for curta ou pequena, prenda-a. NÃO TENTE SEGURAR PEÇAS PEQUENAS COM AS MÃOS! Fig. C

11. Guarda inferior. Levante o resguardo inferior

com a pega retráctil.

12. Ajustes. Antes do corte certifique-se de que

os ajustes de corte e de esquadria estão fixos.

13. Só instale as lâminas correctas. Não utilize

lâminas com orifícios de tamanho incorrecto. Nunca utilize anilhas de lâmina ou pernos estragados ou com o tamanho incorrecto.

14. Evite cortar pregos. Inspeccione e retire todos

os pregos da madeira antes de cortar. Fig. E

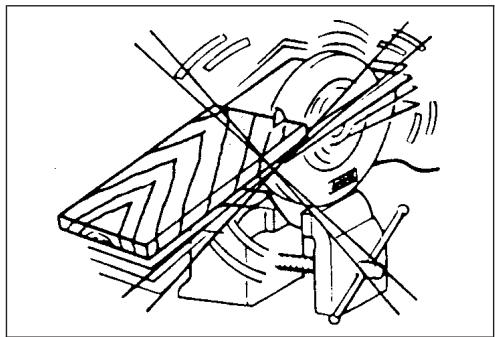

ao contário num torno. É extremamente perigoso e pode causar sérios acidentes.

18. Antes de deixar a máquina depois de acabar

um corte, certifique-se de que o resguardo inferior (embutido) fechou e a lâmina está completamente parada.

GUARDE ESTAS INSTRUÇO

x ES. INSTRUÇO x ES DE FUNCIONAMENTO Instalar ou retirar a lâmina da serra As seguintes lâminas podem ser utilizadas com esta máquina. Modelo Diâm. máx. Diâm. min. Espessura da lâmina Corte 5603R 165 mm 150 mm 1,6 mm ou menos 1,9 mm ou mais 5703R 190 mm 170 mm 1,6 mm ou menos 1,9 mm ou mais 5903R 235 mm 210 mm 1,7 mm ou menos 2,1 mm ou mais 5103R 270 mm 260 mm 1,8 mm ou menos 2,2 mm ou mais 5143R 355 mm 350 mm 2,3 mm ou menos 2,7 mm ou mais A espessura da lâmina de abrir é de 1,8 mm para os modelos 5603R e 5703R, 2,0 mm para os modelos 5903R e 5103R e 2,5 mm para o modelo 5143R. PRECAUÇÃO:

• Não utilize lâminas de serra que não respeitem as características especificadas nestas instruções.

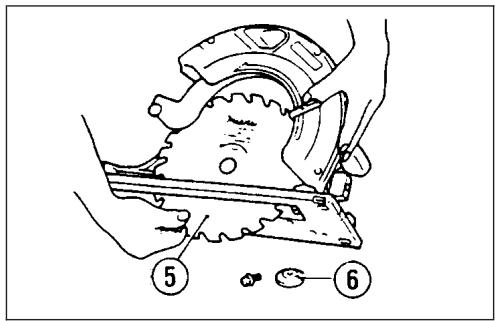

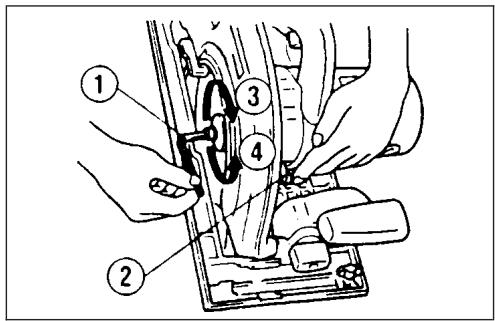

• Não utilize lâminas de serra cujo disco tenha maior espessura ou cujo conjunto seja mais pequeno que a espessura da lâmina de abrir. Para retirar a lâmina da serra, pressione completamente o bloqueio do veio, para evitar a rotação do veio e depois utilize a chave hexagonal para desapertar o parafuso com encaixe hexagonal na cabeça. (Fig. 1) Em seguida retire a flange externa, levante a cobertura de segurança o mais possível e retire a lâmina da serra. (Fig. 2)

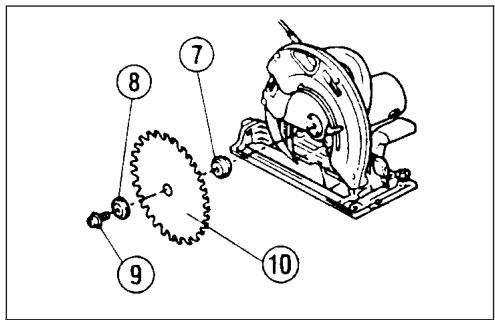

Coloque a lâmina da serra utilizando o procedimento inverso do de a retirar. Coloque a flange interna, a lâmina da serra, a flange externa e o parafuso com encaixe hexagonal na cabeça, nessa ordem. Certifique-se de que aperta o parafuso com encaixe hexagonal na cabeça firmemente, com o bloqueio do veio completamente pressionado. (Fig. 1 e 3) PRECAUÇÃO:

• Certifique-se de que os dentes da lâmina apontam para a frente, na mesma direcção da rotação da máquina (a seta na lâmina deverá apontar na mesma direcção da seta na máquina).
• Nunca pressione o bloqueio do veio enquanto a serra está a funcionar.

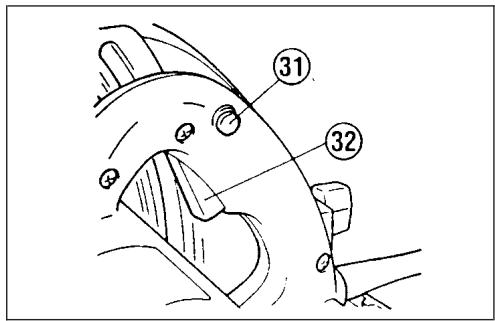

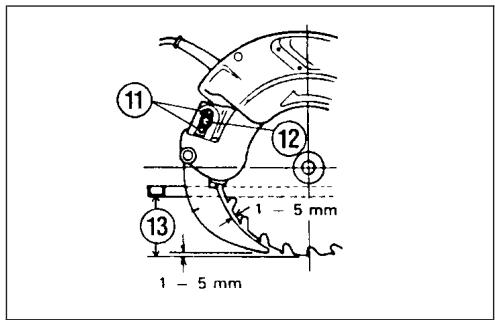

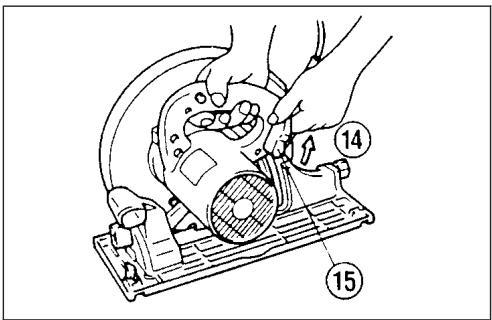

• Utilize só chave tubular da Makita para retirar ou colocar a lâmina. 5603R-5143R (Por) (’99. 6. 14) Ajuste da lâmina de abrir (Fig. 4) Acção de ligar (Fig. 10) Utilize a chave tubular para desapertar o parafuso com encaixe hexagonal na cabeça para o ajuste da lâmina de abrir e em seguida levante a cobertura de segurança. Movimente a lâmina de abrir para cima e para baixo sobre as duas saliências para ajustes indicadas na ilustração à direita, de maneira a obter o espaço livre adequado entre a lâmina de abrir e a lâmina da serra. Para evitar que o gatilho seja acidentalmente puxado existe um botão de bloqueio. Para ligar a máquina, pressione o botão de bloqueio e puxe o gatilho. Liberte o gatilho para parar. PRECAUÇÃO: Certifique-se de que a lâmina de abrir está ajustada de maneira que: A distância entre a lâmina de abrir e o aro dentado da lâmina da serra não é mais do que 5 mm. O aro dentado não ultrapassa mais do que 5 mm a aresta inferior da lâmina de abrir. Ajuste da profundidade de corte (Fig. 5) Levante a alavanca no guia de profundidade e movimente a base para cima e para baixo. Na profundidade de corte desejada, prenda a base apertando a alavanca. PRECAUÇÃO:
• Utilize um corte raso quando corta peças finas, para um corte limpo e seguro.
• Depois de ajustar a profundidade de corte, aperte sempre seguramente a alavanca. PRECAUÇÃO:

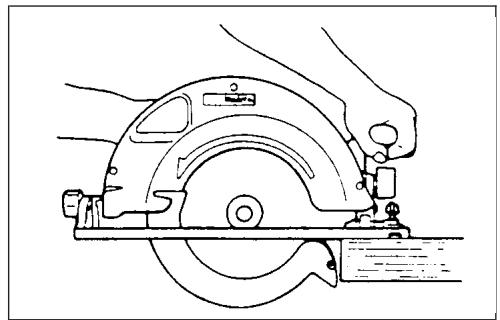

• Antes de ligar a máquina, verifique sempre se o gatilho funciona correctamente e volta para a posição ‘‘OFF’’ quando libertado. Operação (Fig. 11) Pegue na máquina firmemente. Coloque a placa base na peça a cortar sem que a lâmina faça nenhum contacto. Em seguida ligue a máquina e espere até que a lâmina atinja a velocidade máxima. Nessa altura movimente a máquina para a frente sobre a superfície da peça de trabalho, mantendo-a plana e avançando lentamente até que o corte esteja completo. Para cortes perfeitos, mantenha a sua linha de corte direita e a sua velocidade de avanço uniforme. PRECAUÇÃO:
• Deve utilizar sempre a lâmina para abrir, excepto quando encaixa no meio da peça de trabalho.

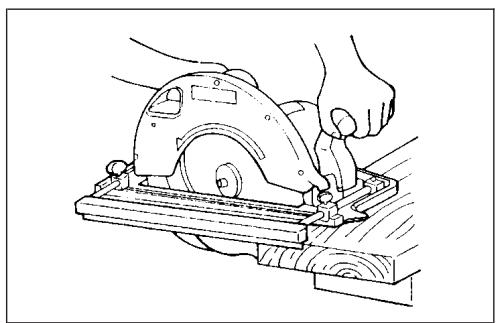

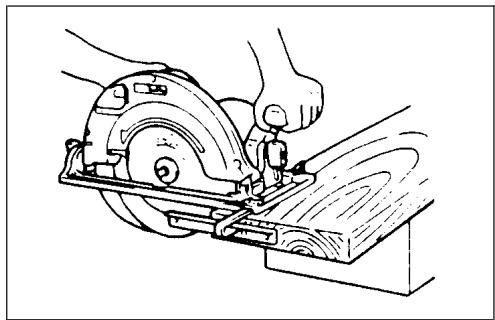

• Não páre a lâmina da serra fazendo pressão no disco. Régua guia (Fig. 12 e 13) Ajustes para cortes de esquadria (Fig. 6)

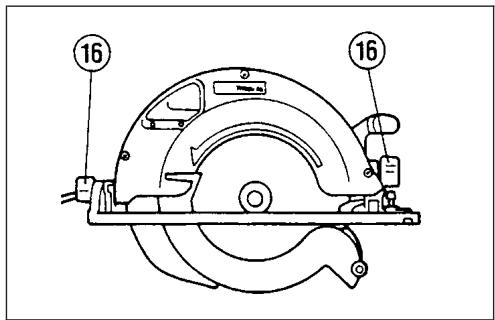

• Desaperte as porcas de pressão à frente a atrás e incline a máquina para o ângulo desejado para cortes de esquadria (0 – 45°). Prenda as porcas de pressão firmemente à frente e atrás depois de fazer os ajustes. (5603R, 5703R, 5903R, 5103R)

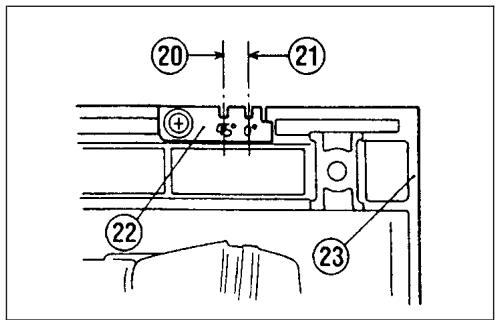

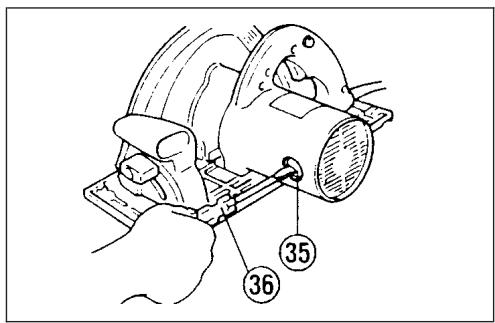

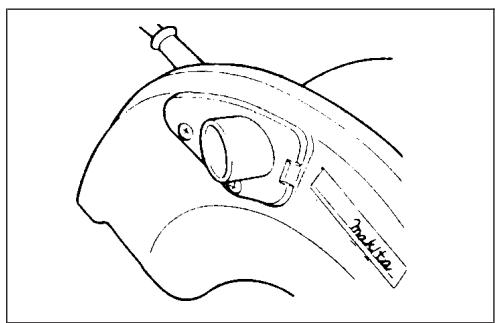

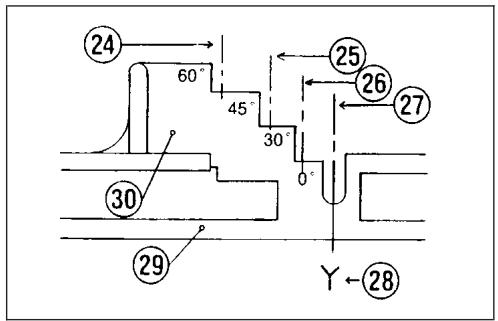

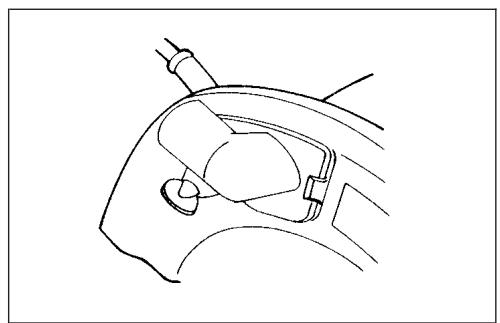

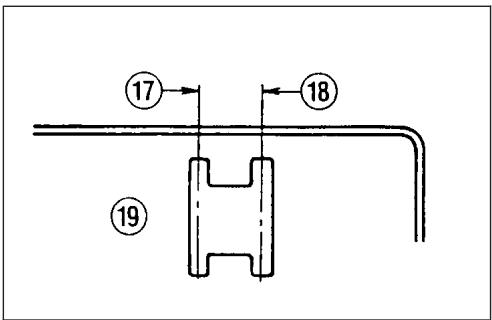

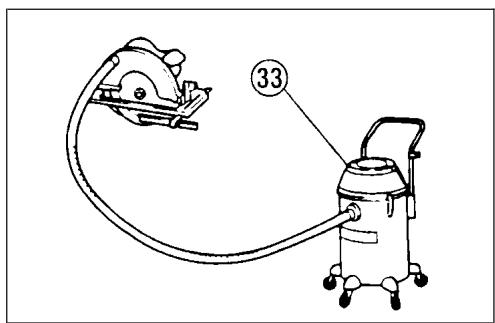

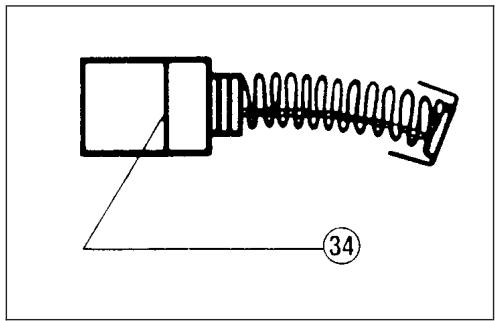

• Desaperte as porcas de pressão à frente e incline a máquina para o ângulo desejado para cortes de esquadria (0 – 60°). Prenda as porcas de pressão firmemente à frente depois de fazer os ajustes. (5143R) Alinhamento por pontos de mira (5603R, 5703R) (Fig. 7) Para cortes direitos, alinhe o entalhe do lado direito na frente da base com a sua linha de corte no material de trabalho. Para cortes de chanfradura de 45°, alinhe o entalhe do lado esquerdo. Guia superior (5903R, 5103R) (Fig. 8) Alinhe a sua linha de visão ou com o entalhe de 0° para cortes a direito ou o entalhe de 45° graus para cortes com 45°. Guia superior (5143R) (Fig. 9) A guia permite-lhe a execução de cortes extremamente direitos. Deslize simplesmente a guia aconchegando o lado da peça de trabalho e prenda-a na posição com o parafuso na frente da base. Também torna possível a execução de cortes repetidos com profundidade uniforme. Ligação (Fig. 14, 15 e 16) (para ligar a um aspirador) Quando deseja executar uma operação de corte limpa, ligue um aspirador à sua máquina. Coloque uma união na ferramenta utilizando um parafuso. Em seguida ligue uma mangueira de aspirador à união. MANUTENÇA CUIDADO: Certifique-se sempre de que a máquina está desligada e a ficha retirada da tomada antes de efectuar qualquer trabalho na máquina. Para salvaguardar a segurança e a fiabilidade do produto, as reparações, manutenção e afinações deverão ser sempre efectuadas por um Centro de Assistência Autorizado MAKITA. Alinhe a sua linha de visão com o entalhe de 0° para cortes a direito, com o entalhe de 30° graus para cortes com 30° graus, o entalhe de 45° graus para cortes com 45° ou o entalhe de 60° graus para cortes com 60°.
