Tipo de produto	Placa-mãe
Marca	GIGABYTE
Modelo	GA-990FXA-UD3 R5
Fator de forma	ATX
Dimensões	30.5 cm x 24.4 cm
Peso	0.8 kg
Chipset	AMD 990FX
Soquete do processador	AM3+
Tipo de memória suportada	DDR3
Número de slots de memória	4
Fonte de alimentação necessária	ATX 24 pinos + 8 pinos CPU
Conectores SATA	6 x SATA 6 Gb/s
Conectores USB internos	USB 3.0, USB 2.0
Slots de expansão	2 x PCIe x16, 2 x PCIe x1, 2 x PCI
Funções principais	Suporte CrossFireX, DualBIOS, áudio HD 8 canais, LAN Gigabit
Manutenção e limpeza	Limpar regularmente com um pano macio. Evitar umidade e produtos químicos.
Segurança	Descarregar a eletricidade estática antes de manusear. Desconectar a alimentação antes de qualquer intervenção.
Peças de reposição e reparabilidade	As peças de reposição estão disponíveis em revendedores autorizados. A placa não é reparável pelo usuário para componentes soldados.
Informações gerais	Manual de instruções disponível online. Compatível com sistemas operacionais Windows e Linux.

Perguntas frequentes - GA-990FXA-UD3 R5 GIGABYTE

Quais processadores são compatíveis com a placa-mãe GA-990FXA-UD3 R5?

Esta placa-mãe é compatível com processadores AMD soquete AM3+, incluindo as séries FX, Phenom II e Athlon II.

Qual tipo de memória RAM devo usar?

Ela suporta memória DDR3, com frequência máxima de 2000 MHz (overclocking) e até 32 GB de capacidade total.

Como instalar o processador corretamente?

Levante a alavanca do soquete, alinhe o triângulo do processador com o do soquete, insira cuidadosamente o processador sem forçar, depois abaixe a alavanca para travar.

Posso usar um cooler de processador de terceiros?

Sim, desde que seja compatível com o soquete AM3+ e que o conector do cooler seja do tipo 4 pinos PWM para controle ideal.

Quantas placas de vídeo posso instalar?

Você pode instalar até duas placas de vídeo PCIe x16 em configuração CrossFireX. Os dois slots funcionam na velocidade x16.

Como conectar o painel frontal do gabinete?

Conecte os cabos do painel frontal (interruptor, LED, alto-falante) ao conector F_PANEL da placa-mãe. Consulte o manual para a pinagem exata.

Qual fonte de alimentação é recomendada?

Uma fonte de alimentação de qualidade de pelo menos 500W com conector 24 pinos ATX e 8 pinos CPU é recomendada, especialmente se você usar uma placa de vídeo potente.

Como atualizar a BIOS?

Baixe a versão mais recente da BIOS no site da GIGABYTE, coloque-a em um pen drive FAT32, depois use o utilitário Q-Flash integrado na BIOS para realizar a atualização.

A placa-mãe suporta inicialização rápida UEFI?

Sim, ela possui uma BIOS UEFI DualBIOS com interface gráfica, suportando inicialização segura e discos de mais de 2 TB.

Onde posso encontrar os drivers para esta placa-mãe?

Os drivers estão disponíveis no site oficial da GIGABYTE, na seção de suporte do produto. Você também pode usar o CD fornecido com a placa.

MANUAL DE UTILIZADOR GA-990FXA-UD3 R5 GIGABYTE

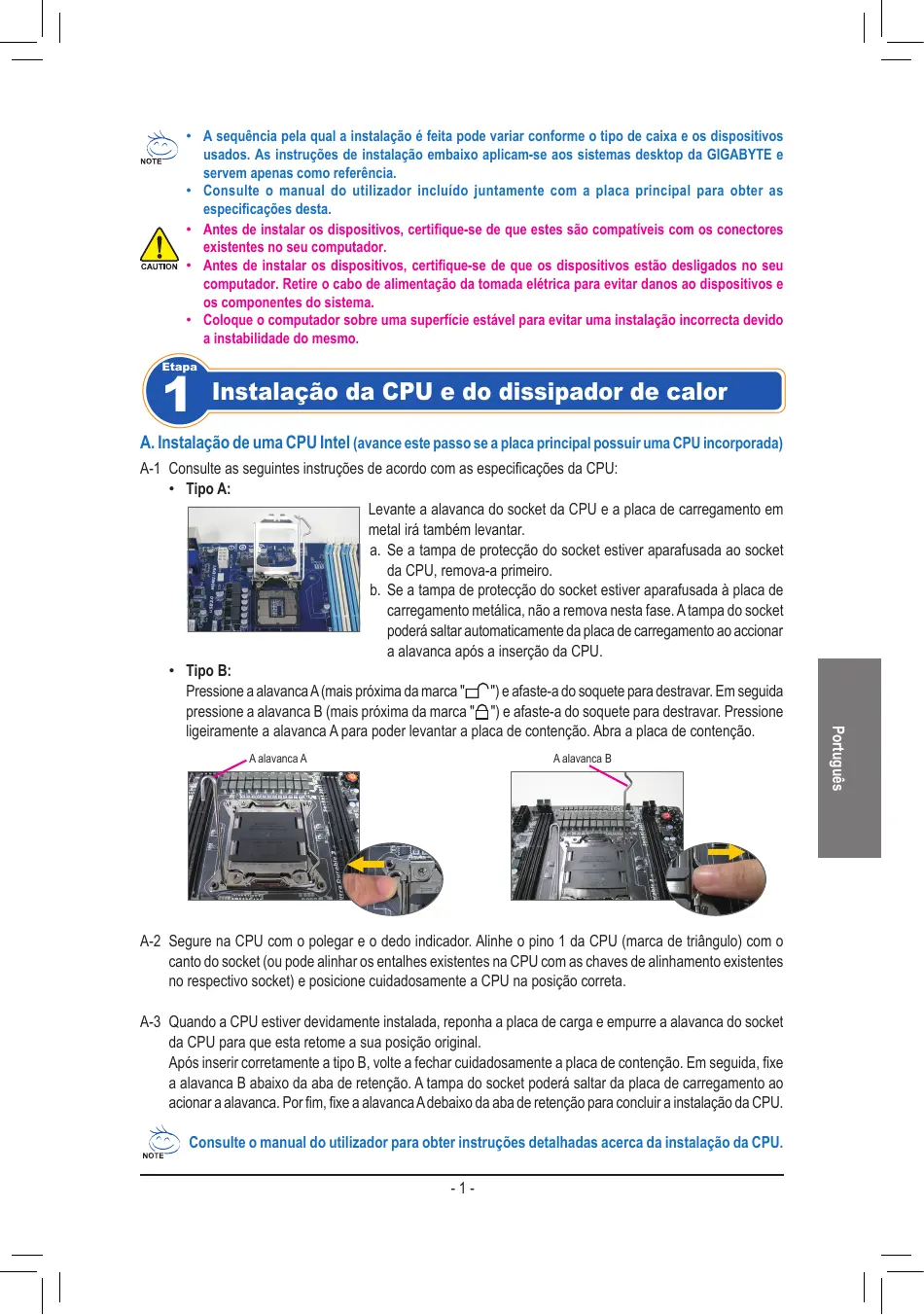

• A sequência pela qual a instalação é feita pode variar conforme o tipo de caixa e os dispositivos usados. As instruções de instalação embaixo aplicam-se aos sistemas desktop da GIGABYTE e servem apenas como referencia.
• Consulte o manual do utiliser incluindo juntamente com a plac principal para obter as espécificaçõesYSTA.
• Antes de instalar os dispositivos, certifique-se de que these são compatíveis com os conectores existentes no seucomputador.
• Antes de instalar os dispositivos, certifique-se de que os dispositivos estao desligados no seu computador. Retire o cabo de alimentacao da tomada eltrica para evaporar danos ao dispositos e os componentes do systema.
• Coloque o computador sobre uma superficie estável para fazer uma instalação Incorrecta devo a instaluldade do mesmo.

Instalação da CPU e do dissipador de calor

A. Instalação de uma CPU Intel (avance este passo se aplaça principal possuir uma CPU incorpORA)

A-1 Consulte as segunte instruções de acordo com as espécicações da CPU:

• Tipo A:

Levante a alavanca do socket da CPU e a placar de correamento em metal irá tambem levantar.

a. Se a tampa de proteção do socket estiver aparafusada ao socket da CPU, remove-a primo.
b. Se a tampa de proteção do socket estiver aparafusada à placá de correamento metalíca, não a remove esta fase. A tampa do socket poderá saltar automaticamente da placá de correamento ao acontecer a alavança às inscrãçao da CPU.

• Tipo B:

Pressione a alavanca A (mais proxima da marca "□") e afaste-a do soque para depravar. Em seguida pressione a alavanca B (mais proxima da marca "△") e afaste-a do soque para depravar. Pressione ligeiramente a alavanca A para poder levantar a placu de contentão. Abra a placu de contentão.

A-2 Secure na CPU com o polegar e o dedo indicator. Alinhe o pino 1 da CPU (marca de triangulo) com o canto do socket (ou pode alinhar os entalhes existentes na CPU com as chaves de alinhamento existentes no respectivo socket) e posicao preocupadoamente a CPU na posicao correta.
A-3 quando a CPU estiver devidamente instalada, reponha a placacde energia e empurre a alavanca do socket da CPU para que esta retome a sua posicao original.

Apos,inserir corretamente atipo B,volte a fechar cuidadosamente a placac de contentao.Em seguida,fixe a alavanca B abaixo da aba de retencao.A tampa do socket poder saitrar da placac de carregamento ao acionar a alavanca.Por fim,fixe a alavanca Adebaixo da aba de retencao para conclusir a instalacao da CPU.

Consulte o manual do'utilizar para obter instruções detallhadas acerca da instalacao da CPU.

B. Instalação de uma CPU AMD (avance este passo se aplaça principal possuar uma CPU incorpORA)

B-1 Levante Completely a alavanca do socket da CPU. Alinhe o pino 1 da CPU (marca de triangulo) com a marca de triangulo existente no socket da CPU e posicao preocupadosamente a CPU no socket. Certifique-se de que os pinos da CPU ficam bem encaixados nos respectivos orificios.
B-2 Quando a CPU estiver colocada no respectivo socket, coloque um dedo sobre a parte central da CPU ao mesmo tempo que baixa a alavanca do socket e a fixa de forma a esta ficar presa.

Socket da CPU
Pino 1

CAUTION

• Não force a entrada da CPU no respectivo socket. Se a CPU não estiver positioningada na direção certa não está correvo instalada. Ajuste a posicao da CPU se tal acontecer.
• NÃO TOQUE nos contados do socket. Para proteger o socket da CPU, reponha sempre a capa protetora quando a CPU não estiver instalada.

C. Instalação do dissipador de calor da CPU

C-1 Antes de instalar o dissipador de calor da CPU, adicone uma boa camada de massa tírmica sobre a superficie da CPU. Instale(before o dissipador de calor (consulte o manual de instalacao do dissipador de calor da sua CPU).
C-2 Ligue o cabo do dissipador de calor da CPU ao conector CPU_FAN existente na placar principal de forma a que este possa funciona corretemente para evaporar o sobreaquecimiento da CPU.

Etapa

2 Instalação Da Memória

Tenha em atençao a orientacao do modulo de的记忆ia. Abra as patilhas existentes em ambas as extremidades do socket do modulo de的记忆ia. Coloque o modulo de的记忆ia no socket. Tal como戟ado na imagem à esquerda, Coloque os dedos sobre a extremidade superior do modulo de的记忆ia e exerça pressao para baixo para introduzir o modulo no socket na vertical. As patilhas existentes em ambas as extremidades do socket retomam a sua posicao original emitindo um estalido quando o modulo de的记忆ia estiver devidamente encaixado.

Etapa

3 Preparacao da caixa e instalacao da fonte de alimentacao

Tendo como referencia oSYSTEMA desktop da GIGABYTE, Comece por remover ambos os paineis laterais e a parte superior da caixa para poder instalar a fonte de alimentacao. Introduza a fonte de alimentacao no local correto no chassis e

fixe-a com a ajuda de parafusos. A instalacao e a posicao da fonte de alimentacao pode variar conforme o tipo de caixautilizada.

Para assegurar a alimentação doSYSTEMA, recomendamos-lhe que useuma fonte de alimentação de boa qualida. Seutilizar umafonte de alimentação que não tenha capacidade para fornecer a alimentação suficiente, oSYSTEMA pode ficar instavel ou nãoconseguir iniciar-lo

Instalacao Da Placa Principal

Remova o espelho I/O original a partir da parte detrás da caixa e substitua-oelo espelho I/O da placā principal. Instale a placā principal no interior dacaixa posicionando-a no respectivo espelho I/O. Alinke os orificios paraparafusos existentes na placā principal com os orificios correspondentesexistentes na caixa. Fixe a placā principal no devido lugar com parafusos.

Espelho I/O

Instalacao Da Placa De Expansao

Procure uma ranhura de expansão que suporte a placá e remove a cobertura da ranhura a partir do pailne traseiro da caixa. Depois, introduza a placá de expansão na ranhura. Utilize um parafuso para fixar devidamente o suporte da placá de expansão ao pailne traseiro da caixa.

Placa gratica PCI Express

Antes de comprar uma placá de expansão, verifique o comprimento da placá para ter a certeza de que esta cabe na caixa.
Certifique-se de que a placá de expansão está totalmente introduzida na ranhura.

Instalacao De Dispositivos IDE E SATA

6-1 Instale as sus unidades ópticas como, por exemplo, unidade de DVD-ROM e CD-ROM. Remova a tampa do compartmento da unidade de 5,25" a partir da parte da fronte da caixa. Instale a unidade óptica no compartmento de 5,25" e fixe-a com parafusos.

• Um conector IDE da plac a principal permite a ligation de um maior do dis positivos IDE. Antes da instalacao, verifique as definições dos jumpers (principal e secundário) do seu dispositos IDE.
• Se tiver mais do que uma unidade de disco rígido instalada, entre na网页 de configuração do BIOS para definir a sequência de arranque das unidades de disco rígido.

Ligação Dos Cabos Aos Conectores Internos

7-1 Ligue os cabos aos conectores internos e acos conectores existentes na placar principal incluindo os conectores IDE/SATA, o conector do audio do painei frontal, o conector USB, os conectores IEEE 1394, etc.
7-2 Ligue o modulo do paine frontal (varia conforme o design da caixa e pode incluar um LED indicator de alimentacao, de atividade da unidade de disco rigo, altovalantes, botao de reposicao do systema, comutador de alimentacao, etc.) da caixa ao conector respectivo (F PANEL) existente na placar principal.

(Note) A distribuição dos pinos do conector do panel frontal pode variar conforme o Modelo. Consulte o manual de uso inclujo jintamente com a placar principal para mais informacoes sobre a distribuição dos pinos.

Ligação Dos Periféricos

Painel traseiro da caixa

Quando tiver conclusão as etapas acima, ligue os periféricos ao computador como, por exemplo, o teclado, o mouse, o monitor, etc. Depois, ligue a alimentação, proceda ao arranque doSYSTEME instale todo o software necessário.
