Type d'appareil	Ordinateur de bureau
Composant principal	Processeur (CPU)
Installation CPU	Manuelle avec levier de socket
Type de socket CPU	Non précisé
Refroidissement CPU	Ventirad (CPU Cooler)
Protection socket	Cache de protection amovible
Alignement CPU	Marquage triangle pour orientation
Levier de fixation	Présence de leviers A et B pour verrouillage
Matériel de fixation	Plaque de charge métallique
Précautions d'installation	Débrancher alimentation, poser sur surface stable
Manuel utilisateur	Consulter pour spécifications détaillées
Compatibilité	Selon carte mère
Manipulation CPU	Tenir par les bords avec pouce et index
Risque	Éviter secousses et décharges électrostatiques

FOIRE AUX QUESTIONS - GA-990FXA-UD3 R5 GIGABYTE

Comment installer le BIOS sur la carte mère GIGABYTE GA-990FXA-UD3 R5 ?

Pour installer le BIOS, téléchargez la dernière version sur le site de GIGABYTE, décompressez le fichier et copiez-le sur une clé USB formatée en FAT32. Redémarrez votre ordinateur et accédez au BIOS en appuyant sur 'Del' au démarrage. Allez dans 'Q-Flash', sélectionnez 'Update BIOS', et suivez les instructions à l'écran.

Quelle est la capacité maximale de RAM supportée par la GA-990FXA-UD3 R5 ?

La carte mère GIGABYTE GA-990FXA-UD3 R5 supporte jusqu'à 32 Go de RAM DDR3 avec une fréquence maximale de 2400 MHz (OC).

Comment résoudre un problème d'écran noir au démarrage ?

Vérifiez les connexions de l'alimentation et de l'écran. Assurez-vous également que la RAM et la carte graphique sont bien installées. Essayez de démarrer avec une seule barrette de RAM ou réinitialisez le BIOS en retirant la pile pendant quelques minutes.

La carte mère ne détecte pas mon disque dur, que faire ?

Vérifiez que le disque dur est correctement connecté à la carte mère et à l'alimentation. Accédez au BIOS pour vous assurer que le disque est détecté. Si ce n'est pas le cas, essayez un autre port SATA ou un autre câble SATA.

Comment configurer le SLI ou Crossfire sur la GA-990FXA-UD3 R5 ?

Assurez-vous que votre alimentation est suffisante pour supporter plusieurs cartes graphiques. Installez les cartes graphiques dans les ports PCI Express appropriés, activez le SLI ou Crossfire dans les paramètres du BIOS et installez les pilotes nécessaires.

Quels sont les ports USB disponibles sur la GA-990FXA-UD3 R5 ?

La carte mère GIGABYTE GA-990FXA-UD3 R5 dispose de six ports USB 2.0 et de quatre ports USB 3.0.

La LED de la carte mère clignote, que signifie cela ?

Un clignotement de la LED peut indiquer un problème matériel. Consultez le manuel de la carte mère pour le code de clignotement spécifique et les étapes de dépannage associées.

Comment mettre à jour les pilotes de la GA-990FXA-UD3 R5 ?

Rendez-vous sur le site de GIGABYTE, sélectionnez votre modèle de carte mère et téléchargez les derniers pilotes disponibles pour les composants intégrés. Installez-les un par un en suivant les instructions fournies.

Est-il possible d'utiliser un processeur AMD Ryzen avec la GA-990FXA-UD3 R5 ?

Non, la GA-990FXA-UD3 R5 est compatible uniquement avec les processeurs AMD FX, Phenom II, Athlon II, et Sempron. Les processeurs AMD Ryzen nécessitent une carte mère avec un chipset AM4.

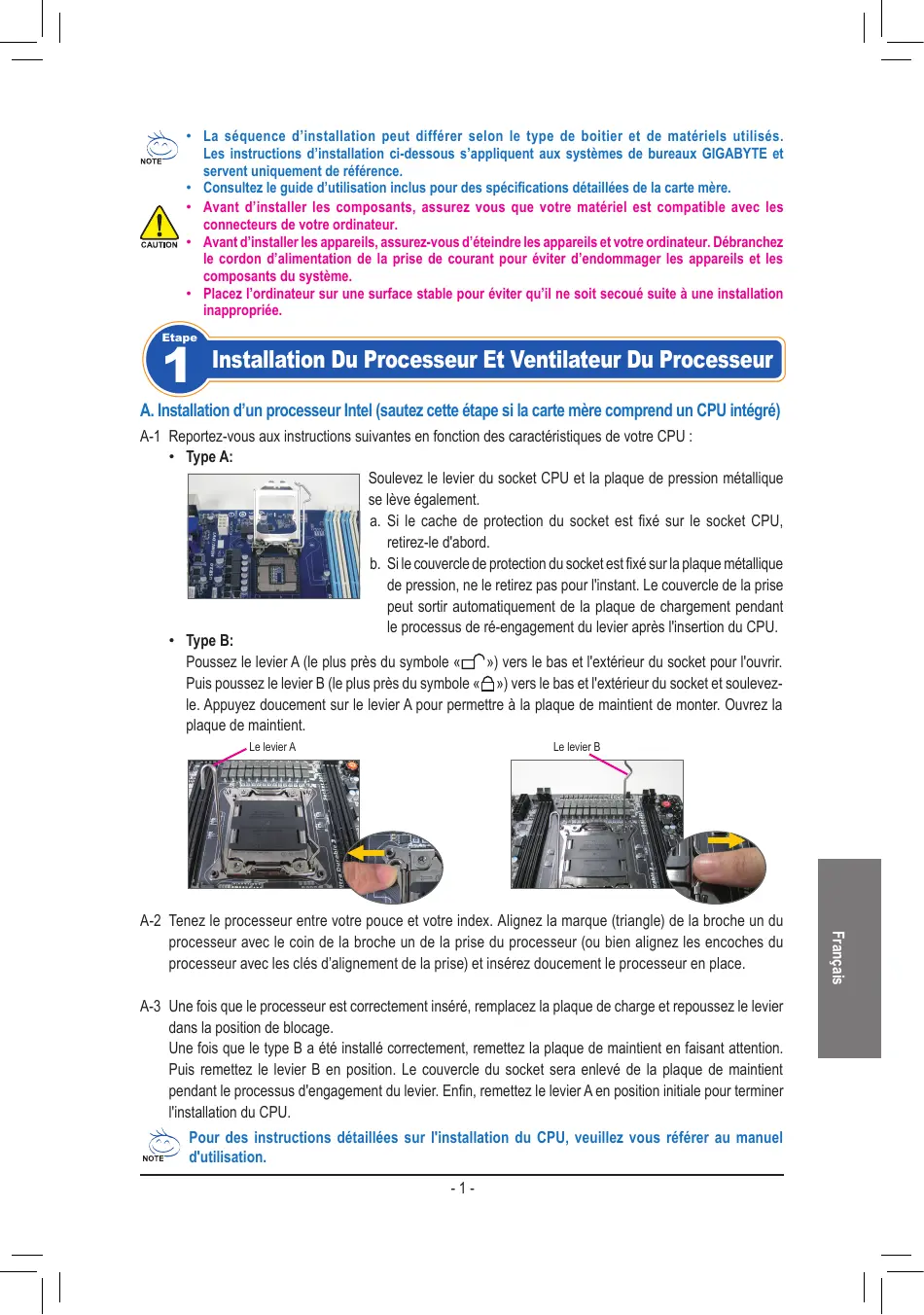

MODE D'EMPLOI GA-990FXA-UD3 R5 GIGABYTE

• La série d'installation peut différer selon le type de boitier et de matériels utilisés. Les instructions d'installation ci-dessous s'appliquent aux systèmes de bureaux GIGABYTE et servent uniquement de referencia.
• Consultez le guide d'utilisation inclus pour des spécifications détaillées de la carte mère.

• Avant d'installer les composants, assurez vous que votre matériel est compatible avec les connecteurs de votre ordinateur.
• Avant d'insteller les apparêls, assurez-vous d'éteindre les apparêls et votre ordinateur. Débranchez le cordon d'alimentation de la prise de courant pour éviter d'endommager les apparêls et les composants du système.
• Placez l'ordinateur sur une surface stable pour éviter qu'il ne soit secoué suite à une installation inappropriée.

Installation Du Proceseur Et Ventilateur Du Proceseur

A. Installation d'un processeur Intel (sautez cette étape si la carte mère comprend un CPU intégré)

A-1 Reportez-vous aux instructions suivantes en fonction des caractéristiques de votre CPU :

• Type A:

Soulevez le levier du socket CPU et la plaque de pression métallique se lève également.

a. Si le cache de protection du socket est fixé sur le socket CPU, retirez-le d'abord.
b. Si le couvercle de protection du socket est fixé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut soit automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU.

• Type B:

Poussez le levier A (le plus pres du symbole «□») vers le bas et l'extérieur du socket pour l'ouvir. Puis poussez le levier B (le plus pres du symbole «□») vers le bas et l'extérieur du socket et souveze- le. Appuyez doucement sur le levier A pour permettre à la plaque de mainient de monter. Ouvrez la plaque de mainient.

A-2 Tenez le processeur entre votre pouce et votre index. Alignez la marque (triangle) de la broche un du processeur avec le coin de la broche un de la prise du processeur (ou bien alignez les encoches du processeur avec les clés d'alignement de la prise) et insérez doucément le processeur en place.
A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repousseze le levier dans la position de blocage.

Une fois que le type B a été installé correctement, remettez la plaque de maintain en faisant attention. Puis remettez le levier B en position. Le couvercle du socket sera enlevé de la plaque de maintain pendant le processus d'engagement du levier. Enfin, remettez le levier A en position initiale pour terminer l'installation du CPU.

Pour des instructions détaillées sur l'installation du CPU, veuillez vous reférer au manuel d'utilisation.

B. Installation d'un processeur AMD (sautez cette étape si la carte mère comprend un CPU intégré)

B-1 Montez à fond le levier le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec le triangle situé sur la prise du processeur et insérez doucément le processeur. Assurez-vous que les broches du processeurs'adaptent parfaitement dans leurs troux.
B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en BAISSANT le levier du support et en le verrouillant dans la position de blocage.

CPU Socket
Broche 1

• Ne faites pas entre le processeur dans la prise du processeur en forçant. Le processeur ne s'adaptera pas s'il n'est pas orienté correctement. Réglez l'orientation du processeur si cela se produit.
• NE touchez PAS les contacts de la prise ; pour protégé la prise du processeur, replacez toujours le couvercle de protection de la prise lorsque le processeur n'est pas installé

C. Installation du ventilateur du processeur

C-1 Avant d'installer le ventilateur du processeur, veuillez tout d'abordmettreune fine couche de pate de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d'installation de votre ventilateur de processeur).
C-2 Reliez le cable du ventilateur du processeur au connecteur du ventilateur du processeur (CPU_FAN) situé sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauffer.

Etape

2 Installation De La Mémoire

Notez l'orientation du module de la mémoire. Enclenchez les attaches de rétention aux deux extrémités de la prise de la mémoire. Placez le module de mémoire sur la prise. Placez, de la façon indiquée sur l'image de gauche, vos doigts sur le bord supérieur de la mémoire, poussez la mémoire vers le bas et insérez-la verticalément dans la prise de la mémoire. Les attaches situées aux deux extrémités de la prise se refermeront en place une fois que le module de la mémoire est correctement inséré.

Etape

3 Préparation Du Boîtier Et Installation D'un Bloc D'alimentation

En utilisant un système de bureau GIGABYTE comme dans l'exemple donné, retirez tout d'abord les deux côts et le dessus du casier afin d'insteller le bloc d'alimentation. Placez le bloc d'alimentation à l'endroit approprié dans le

boitier et fixez-le à l'aide des vis. L'installation et le placement du bloc d'alimentation peuvent varier selon le type de boitier utilisé.

Pour etre sur qu'une puissance suffisante puisse etre delivrée a voitre système, l'utilisation d'une alimentation de bonne qualite est recommande. L'utilisation d'un bloc d'alimentation ne fournissant pas la puissance requise peut entrainer une instability du système ou l'incapacité du système à etre lancé.

Installation De La Carte Mère

Retirez le bouclier d'Entrée/sortie original de l'arrête du boîtier et remplacez-le par le bouclier d'Entré/sortie de la carte mère. Placez la carte mère à l'intérieur du boîtier en la positionnant dans son bouclier d'Entré/sortie. Alignez les trous des vis de montage de la carte mère avec les trous de montage correspondants du boîtier. Fixez la carte mère en place à l'aide les vis.

Bouchier Entrée/Sortie (I/O)

Installation D'une Carte D-extension

Carte graphique PCI Express

Repérez une fente d'extension qui accepte votre carte puis retirez le couvercle de la fente du panneau arrêté du boîtier. Insérez ensuite la carte d'extension dans la fente. Fixez le support de la carte d'extension sur le panneau arrêté du boîtier à l'aide d'une vis.

Avant d'acheter une carte d'extension, vérifie la longueur de la carte, en vous assurant qu'elle est adaptée à votre boitier.
Assurez-vous que carte d'extension est complètement enforcée dans la fente.

Installation Des Apparels Ide Et Sata

Installation d'un lecteur optique

6-1 Installez votre lecteur optique, comme un DVD-ROM ou un CD-ROM.

Retirez la couverture de la baie du lecteur 5.25 pouces qui couvre le devant du boitier. Montez le lecteur optique dans la baie du lecteur 5.25 pouces et fixez-le à l'aide de vis.

Installation d'un disque dur

6-2 Installez vos disques durs IDE et SATA.

Installez le disque dur dans une baie de lecteur à l'intérieur du boitier et fixez-le à l'aide de vis.

• Un connecteur de carte mère IDE peut connecter jusqu'à deux apparéils IDE. Avant l'installation, vérifie les réglages du cavalier (maître et esclave) de vos apparéils IDE.
• Si plus d'un disque dur est installé, entrez dans les Réglages BIOS du système pour configurer la série de lancement du disque dur.

Connexion Des Câbles Aux Connecteurs Internes

7-1 Reliez les câbles aux connecteurs internes et aux en-têtes de la carte mère, y compris les connecteurs IDE/SATA, le connecteur audio du panneau avant, les en-têtes USB, IEEE 1394, etc.
7-2 Attachez le module du panneau avant (different selon la conception du boitier, la consistance de l'indicateur de courant, l'indicateur de l'activité du disque dur, les haut-parleurs, la commande de réinitialisation, la commande marche/arrêt, etc.) du boitier sur l'en-tête du panneau avant (F PANEL) de la carte mère.

En-tete du panneau avant

Emplacements de broche A :

Emplacements de broche B :

MSG:DEL Message/Marche/Veille

PWR: DEL de marche

PW:Commande marche/arret

SPEAK: Haut-parleur

HD: DEL d'activité du disque dur

RES:Commandede réinitialisation

Cl: En-tete d'instructions du chassin

(Remarque)

Les emplacements de broche du panneau avant peuvent être différentes de ceux indiqués sur le schéma. Consultez le mode d'emploi de la carte mère pour couver l'emplacement réel des broches.

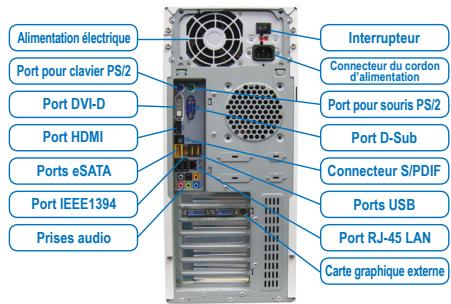

Connexion des périphériques

Panneau arrête du boitier

Une fois que vous avez terminé les étapes ci-dessus, reliez les apparciels périhériques à l'ordinateur, comme le clavier, la souris, le moniteur, etc. Connectez ensuite à l'alimentation, allumez le système et installez tous les logiciels requis.
