Tipo de produto	Coifa de chaminé
Marca	Haier
Modelo	HATS9DCS56B
Largura	90 cm
Profundidade	50 cm
Peso	Aproximadamente 15 kg
Fonte de alimentação	220-240 V, 50 Hz
Classe de energia	A+
Número de velocidades	3
Iluminação	2 x LED, 3 W cada
Filtro de gordura	Alumínio, lavável em máquina de lavar louça
Filtro de carvão ativado	Opcional, substituível
Nível de ruído (máx.)	Aproximadamente 65 dB
Taxa de extração (máx.)	Aproximadamente 650 m³/h
Tipo de controle	Botão de pressão
Tipo de instalação	Com duto ou recirculante
Instruções de limpeza	Limpe com pano úmido; lave o filtro de gordura mensalmente
Recursos de segurança	Proteção contra superaquecimento do motor
Garantia	2 anos

Perguntas frequentes - HATS9DCS56B HAIER

Como instalar a coifa Haier HATS9DCS56B?

A instalação deve ser feita por um técnico qualificado. Certifique-se de que a coifa esteja a pelo menos 65 cm acima de fogões a gás e 50 cm acima de fogões elétricos. Conecte à rede elétrica e escolha o modo com duto ou recirculante. Consulte o manual do usuário para etapas detalhadas.

Com que frequência devo limpar o filtro de gordura?

O filtro de gordura de alumínio deve ser limpo a cada 1-2 meses, dependendo do uso. É lavável em máquina de lavar louça em baixa temperatura. Um filtro entupido reduz o desempenho.

Posso usar a coifa no modo recirculante?

Sim, pode usar no modo recirculante instalando um filtro de carvão ativado (não incluído). Esse filtro precisa ser substituído a cada 3-6 meses.

O que devo fazer se a coifa estiver barulhenta?

Certifique-se de que a coifa esteja instalada corretamente e os filtros limpos. Verifique se há peças soltas ou obstruções no duto. Se o ruído persistir, entre em contato com o serviço de atendimento ao cliente.

Como redefinir o alarme do filtro?

Após limpar ou substituir os filtros, pressione e segure o botão de velocidade por 5 segundos até que a luz indicadora se apague. Isso redefine o alarme.

Qual é a taxa máxima de extração?

A taxa máxima de extração é de aproximadamente 650 m³/h na configuração de velocidade mais alta. O desempenho real depende da tubulação e instalação.

Posso substituir as luzes LED?

As luzes LED são embutidas e devem ser substituídas por um técnico qualificado. Entre em contato com o suporte Haier para assistência.

A coifa requer um circuito dedicado?

Recomenda-se conectar a coifa a um circuito dedicado classificado para 10A para evitar sobrecarga. Certifique-se de que a instalação elétrica esteja em conformidade com as regulamentações locais.

Como limpar a superfície de aço inoxidável?

Use um pano macio com detergente suave ou limpador de aço inoxidável. Evite esponjas abrasivas ou produtos químicos agressivos para evitar arranhões.

Qual é o período de garantia?

A coifa Haier HATS9DCS56B vem com garantia padrão de 2 anos. Verifique os termos locais para detalhes da cobertura.

MANUAL DE UTILIZADOR HATS9DCS56B HAIER

MANUAL DE INSTALAÇÃO E UTILIZADOR

CONTEÚDOS

APRESENTAÇÃO ....56

PRECAUÇÃO DE SEGURANÇA 56

Instalação Elétrica....58

INSTALAÇÃO (montagem mural)....60

INSTALAÇÃO (DEFLETOR DE AR): 65

INSTALAÇÃO (VENTILAÇÃO INTERNA) 67

DESCRIÇÃO DOS COMPONENTES 68

MANUTENÇÃO ....70

RESOLUÇÃO DE PROBLEMAS....71

SERVIÇO DE ASSISTÊNCIA AO CLIENTE 71

APRESENTAÇÃO

Obrigado por ter escolhido este exaustor.

Este manual de instruções foi desenhado para fornecer todas as instruções necessárias relacionadas com a instalação, utilização e manutenção do aparelho. Para operar a unidade corretamente e em segurança, leia este manual de instruções atentamente antes da instalação e utilização.

O exaustor utiliza materiais de alta qualidade e é fabricado com um design aerodinâmico. Equipado com motor elétrico de grande potência e ventilador centrífugo, fornece grande potência de sucção, operação de baixo ruído, filtro de gordura antiaderente e facilidade de montagem.

Ao colocar a marcação neste produto, confirmamos, sob nossa responsabilidade, a conformidade com todos os requisitos europeus de segurança, saúde e meio ambiente estabelecidos na legislação para este produto.

PRECAUÇÃO DE SEGURANÇA

• Não deixe uma criança mexer na máquina.
• O exaustor é apenas para uso doméstico, não é apropriado para churrasqueiras, charcutarias ou outros usos comerciais.
• O exaustor e o seu filtro de malha devem ser limpos regularmente para manter o aparelho em boas condições de funcionamento.
• Limpe o exaustor de acordo com o manual de instruções e evite assim o risco de ocorrência de queimaduras.
• Não cozinhe diretamente no fogão a gás. Mantenha uma boa convecção na cozinha.
• Antes de ligar este aparelho, verifique se o cabo de alimentação não está danificado. Um cabo de alimentação danificado deve ser substituído apenas por pessoal de serviço qualificado.
• Deve existir ventilação adequada quando o exaustor for usado ao mesmo tempo que os aparelhos que queimam gás ou outros combustíveis;
• A descarga do ar não deve ser para um tubo usado para exaustão de fumo de aparelhos que queimam gás ou outros combustíveis;
• Os regulamentos relativos a descarga de ar devem ser cumpridos.
• As crianças devem ser supervisionadas para garantir que não brincam com o equipamento.
• Não flamejar alimentos por baixo do exaustor.
• O exaustor não se destina a ser instalado sobre uma placa com mais de quatro elementos de fogão

- Estes devem ter ventilação adequada da sala quando o exaustor é usado ao mesmo tempo que aparelhos que queimam gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam o ar de volta para a sala);

• detalhes relativos ao método e à frequência da limpeza. - existe risco de incêndio se a limpeza não for realizada de acordo com as instruções; - não faça chamas debaixo do exaustor; - CUIDADO: As peças acessíveis podem ficar quentes quando usadas com aparelhos de cozinha.

Perigo de choque elétrico

• Ligue esta unidade a uma tomada devidamente ligada à terra. Em caso de dúvida, procure a ajuda de um engenheiro qualificado.
• O não cumprimento destas instruções pode resultar em morte, incêndio ou choque elétrico.

Instalação Elétrica

Todo o trabalho de instalação deve ser realizado por um técnico ou por um eletricista qualificado. Antes de fazer a ligação à corrente elétrica, deve assegurar-se de que a tensão elétrica corresponde à tensão indicada na placa de identificação.

Ligação Direta

O aparelho deve ser ligado diretamente à rede elétrica utilizando um disjuntor omnipolar com uma abertura mínima de 3 mm entre os contactos.

O instalador deve garantir que foi efetuada uma ligação elétrica correta e em conformidade com o esquema de cablagem.

O cabo não deve ser dobrado ou comprimido.

Verifique regularmente se a ficha e o cabo de alimentação apresentam danos. Se o cabo de alimentação estiver danificado, deve ser substituído por um cabo especial ou conjunto disponível no fabricante ou no seu agente de serviço.

AVISO: Este aparelho é de Classe I e DEVE ser ligado à terra. Este aparelho é fornecido com um cabo de rede de 3 núcleos colorido da seguinte forma:

Castanho = L ou Vivo

Azul = N ou Neutro

Verde e Amarelo = E ou Terra

O fusível deve ser classificado em 3 Amps.

Lista de Acessórios de Instalação Padrão

Especif.	Imagem de Ilustração	Qtd.
Revestimento		1
Chaminé Superior		1
Chaminé Inferior		1
Suporte inferior da chaminé		1
Suporte superior da chaminé		1
Placa suspensa		1
∅8 Buchas de ∅8× ∅6 de cor branca		9
Parafusos ST4.0×30		9
∅7.2screws ST4.0×8		2
Saída de ar		1
Filtro de carbono		2

INSTALAÇÃO (montagem mural)

Se tiver uma saída para o exterior, o exaustor pode ser ligado como na imagem abaixo através de uma conduta de extração (esmalte, alumínio, tubo flexível não inflamável com um diâmetro interno de 150 mm)

1. Antes da instalação, desligue a unidade da tomada.

1. O exaustor deve ser colocado a uma distância de 65~75cm acima da superfície de cozedura para um funcionamento melhor.

1. Faça furos de 3 x 8 mm para acomodar o suporte. Aparafuse e aperte o suporte na parede com os parafusos fornecidos.

1. Coloque o exaustor e pendure no gancho do suporte de parede.

6.

i. Coloque o copo na posição apropriada na parte superior do exaustor.

ii. Fixe com 4 parafusos e anilha. Para evitar que o vidro quebre, não aperte demasiadamente os parafusos.

7.

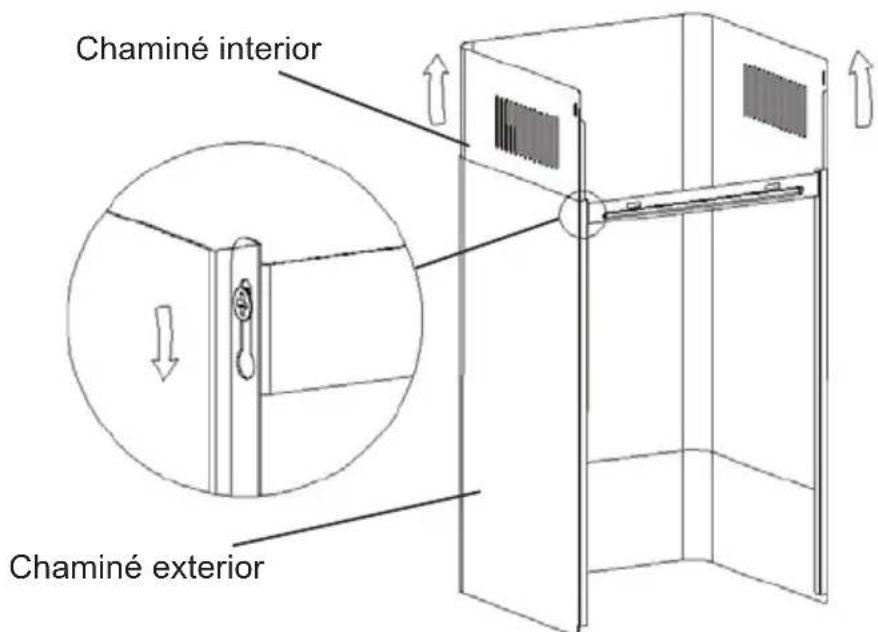

i. Coloque a chaminé interior na chaminé exterior. De seguida, puxe a chaminé interior para cima. Ajuste para atingir a altura necessária.

ii. Deslize a chaminé para ajustar a altura da chaminé. Quando a altura necessária for atingida, pendure o orifício de fixação nos parafusos de fixação, como mostrado nas imagens abaixo.

8.

i. Faça furos de 2 x 8 mm para acomodar a placa II. Aparafuse e aperte a placa II na parede com 2 parafusos fornecidos. ii. Monte a chaminé na unidade e fixe-a com 2 parafusos.

Lista de Acessórios de Instalação Padrão

Especif.	Imagem de Ilustração	Qtd.
Defletor de ar		1
Suporte		1
∅8 buchas de ∅8×∅6 de cor branca		2
Parafusos ST4.0×30		2
Parafusos ST3.5×12		2

INSTALAÇÃO (DEFLETOR DE AR):

O defletor de ar é mencionado como incluído e não opcional.

1. Antes da instalação, dobre ambas as extremidades do suporte conforme mostrado abaixo:

1. Fixe o suporte na saída de plástico em forma de T com os 2 parafusos ST3.5X12 mm fornecidos.

1. Faça 2 furos para acomodar as buchas de parede e, de seguida, aparafuse e aperte o suporte na parede com os 2 parafusos ST 4x30 mm fornecidos.

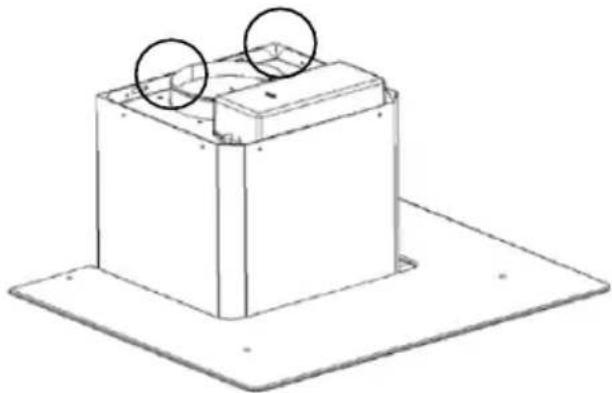

1. Ligue o tubo de exaustão na saída de ar do exaustor, conforme mostrado abaixo:

1. Instale a chaminé na unidade e fixe-a.

Atenção: A saída de plástico em forma de T e as abas em V não podem ser usadas ao mesmo tempo. Pode tentar usá-las de duas formas: 1) Adicione a aba em V na saída existente; 2) Use a saída de plástico em forma de T, sem adicionar a aba em V.

Nota: O produto é fornecido com acessório v-flap. Este acessório não é obrigatório para instalação, operação e utilização do produto.

INSTALAÇÃO (VENTILAÇÃO INTERNA)

Se não tiver uma saída para o exterior, o tubo de exaustão não é necessário e a instalação é semelhante à mostrada na secção “INSTALAÇÃO (VENTILAÇÃO EXTERNA)”.

O filtro de carvão ativado pode ser usado para capturar odores.

Para instalar o filtro de carvão ativado, deve retirar primeiro o filtro de gordura. Pressione o bloqueio e puxe-o para baixo.

Ligue o filtro de carvão ativado na unidade e rode-o para a direita. Repita o mesmo do outro lado.

Verifique se o filtro está bem bloqueado. Caso contrário, pode soltar-se e ser perigoso. Quando o filtro de carvão ativado estiver colocado, a potência de sucção será inferior.

DESCRIÇÃO DOS COMPONENTES

OPERAÇÃO

Botão de temporizador

1. Definir a hora do dia

Quando o exaustor estiver em modo de espera (o motor não está funcionando), pressione o botão do temporizador para entrar na configuração de tempo.

Pressione a tecla 'Velocidade do ventilador' para definir a hora do dia e pressione a tecla 'Luz' para definir o minuto.

Quando o exaustor estiver no modo de operação, pressione o botão do temporizador para definir a contagem regressiva.

Pressione o botão do temporizador e a contagem regressiva aumentará um minuto. A contagem regressiva máxima é de 60 minutos.

— Botão de diminuição de velocidade

O botão tem indicação retroiluminada, — para aumentar a velocidade do ventilador ou desligar o ventilador; quando pressionar o botão da velocidade 3 e a retroiluminação estiver ligada, o ventilador diminuiu a velocidade de 3-2-1 pressionando o — botão, quando pressionar o — botão da velocidade 1, o ventilador entra em modo standby e a retroiluminação é desligada.

+ Botão aumento de velocidade

O botão tem indicação retroiluminada, para ligar o ventilador ou aumentar a velocidade quando pressionar o botão no modo standby, a retroiluminação será ligada e o ventilador será ligado a baixa velocidade. em seguida, o ventilador aumenta a velocidade de 1-2-3 pressionando o + botão

Botão ILUMINAÇÃO

Para ligar e desligar a iluminação.

Visor LCD

1. O símbolo do motor roda quando o motor estiver a funcionar;
2. Apresentação das horas
3. O símbolo do temporizador aparece quando o temporizador estiver a configurar e a contar;
4. Símbolo da lâmpada;
5. Velocidade do motor;
6. O símbolo de velocidade turbo, aparece quando a velocidade mais alta for definida;
7. O símbolo de alarme, aparece durante 5 segundos quando a contagem regressiva do temporizador termina.
8. Alarme de limpeza, aparece quando o tempo total de trabalho é superior a 14 horas ou na primeira utilização depois da ligação.

MANUTENÇÃO

Antes de limpar, desligue a unidade da tomada elétrica.

I. Limpeza regular

Use um pano macio humedecido com água morna e sabão ou detergente de limpeza doméstica. Nunca use peças metálicas, produtos químicos, materiais abrasivos ou escovas rígidas para limpar a unidade.

II. Limpeza mensal do filtro de gordura

IMPORTANTE: Limpar o filtro todos os meses pode evitar o risco de incêndio.

O filtro recolhe gordura, fumo e poeira... por isso o filtro afeta diretamente

a eficiência do exaustor. Se não for limpo, os resíduos de gordura (potencial inflamável) saturam no filtro. Limpe-o com detergente doméstico.

Aplica-se APENAS para unidades instaladas como unidades de recirculação (não ventilada para o exterior). Este filtro retém odores e deve ser substituído pelo menos uma vez por ano

dependendo da frequência de utilização do exaustor.

IV. Trocar uma lâmpada

Retire os parafusos do vidro, retire o vidro do exaustor. Encontre a lâmpada a substituir na luminária que está no interior da secção exposta da cobertura.

Desligue o ponto de cablagem da luz e retire os suportes das lâmpadas e a cablagem do exaustor. Importante: Não é possível substituir as lâmpadas individualmente, será necessário adquirir as lâmpadas, suportes de lâmpadas e cablagem como uma parte completa. (Lâmpada LED: MAX 1.5W)

Encaixe as lâmpadas, os suportes das lâmpadas e a cablagem da mesma forma que as originais. Em seguida, volte a ligar o ponto de cablagem da lâmpada.

Volte a colocar o vidro do exaustor e aperte os parafusos do vidro.

Certifique-se de que os parafusos estão totalmente apertados.

RESOLUÇÃO DE PROBLEMAS

Falha	Causa	Solução
Luz acesa, mas o ventilador não funciona	A pá do ventilador está encravada.	Desligar a unidade e reparar apenas por pessoal qualificado.
	O motor está danificado.
A lâmpada e o ventilador não funcionam	Lâmpada de halogéneo queimada.	Substitua a lâmpada com a classificação correta.
	Perdas do cabo de alimentação.	Ligue novamente a fonte de alimentação.
Vibração séria da unidade	A pá do ventilador está danificada.	Desligar a unidade e reparar apenas por pessoal qualificado.
	O motor do ventilador não está bem apertado.	Desligar a unidade e reparar apenas por pessoal qualificado.
	A unidade não está pendurada corretamente no suporte.	Retire a unidade e verifique se o suporte está no local correto.
O desempenho de sucção não é bom	Distância muito longa entre a unidade e a superfície de cozedura	Reajuste a distância para 65-75cm

SERVIÇO DE ASSISTÊNCIA AO CLIENTE

Se não conseguir identificar a causa da avaria de funcionamento, desligue o aparelho e contacte o Serviço de Assistência.

NÚMERO DE SÉRIE DO PRODUTO: Onde posso encontrá-lo?

É importante informar o Serviço de Assistência sobre o código de produto e o número de série (um código de 16 caracteres que começa com o número 3); isto pode ser encontrado no certificado de garantia ou na chapa de características no aparelho.

Isto ajudará a evitar visitas perdidas aos técnicos e, desta forma (e de maneira mais significativa), poupar as cobranças das chamadas correspondentes.

Este equipamento está marcado em conformidade com a Diretiva Europeia 2012/19/UE sobre Resíduos Elétricos e Equipamento Eletrônico (REEE).

REEE contém substâncias poluentes (que podem trazer

consequências negativas para o ambiente) e componentes básicos (que podem ser reutilizados). É importante que os REEE sejam submetidos a tratamentos específicos, para remover e eliminar adequadamente todos os poluentes e recuperar e reciclar todos os materiais.

As pessoas desempenham um papel importante para garantir que os REEE não representam um problema ambiental; para isso, é essencial que sejam cumpridas algumas regras básicas:

Os REEE não devem ser tratados como lixo doméstico;

Os REEE devem ser entregues nos pontos de recolha adequados administrados pelo município ou por empresas registadas. Em muitos países, para grandes REEE, pode estar disponível recolha doméstica.

Em muitos países, quando é comprado um aparelho novo, o antigo pode ser devolvido ao retalhista, que deve proceder à recolha gratuitamente, desde que o equipamento seja de tipo equivalente e tenha as mesmas funções do equipamento fornecido.
