MWB-23EX - Micro-ondas FAGOR - Manual de utilização gratuito

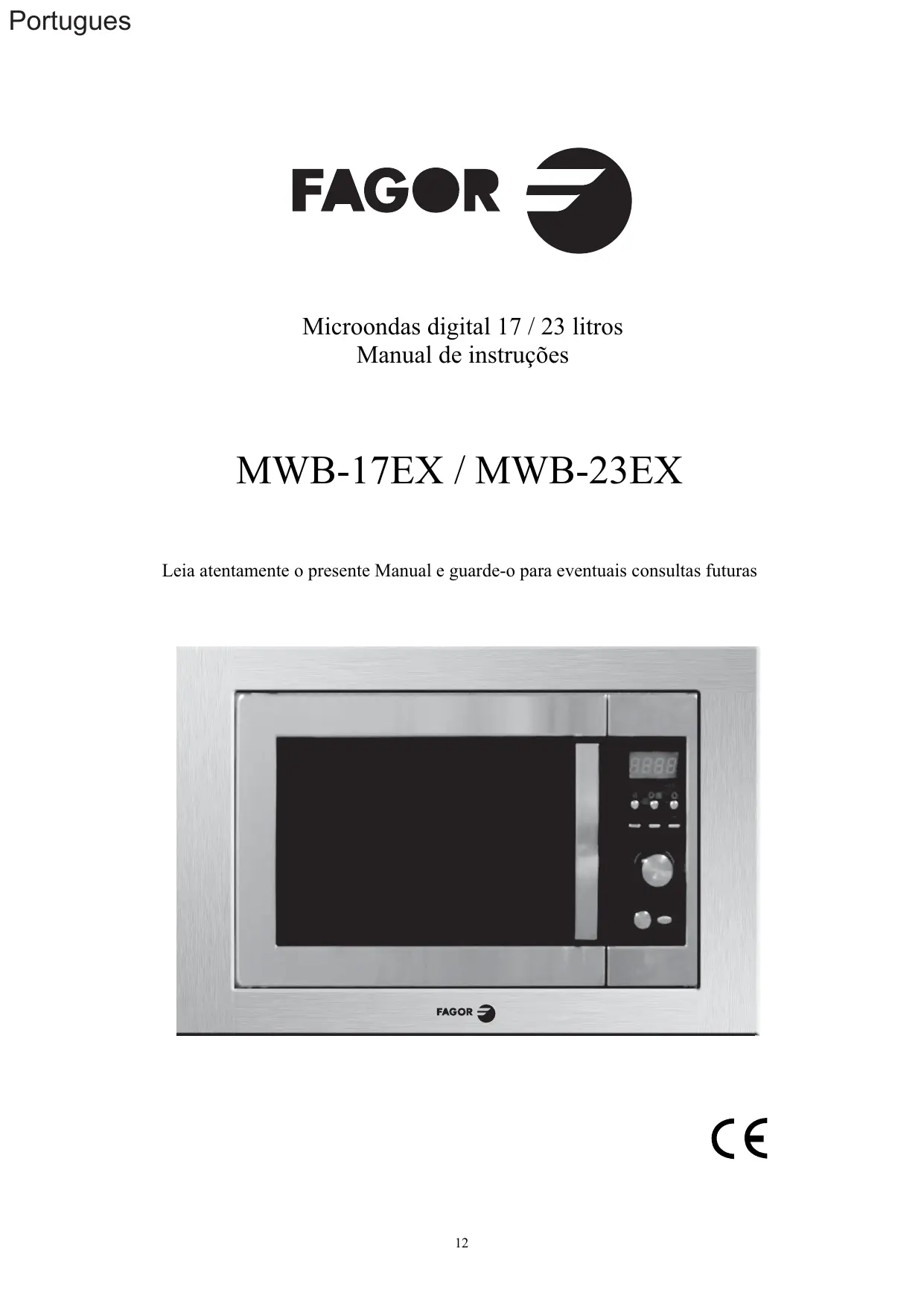

MANUAL DE UTILIZADOR MWB-23EX FAGOR

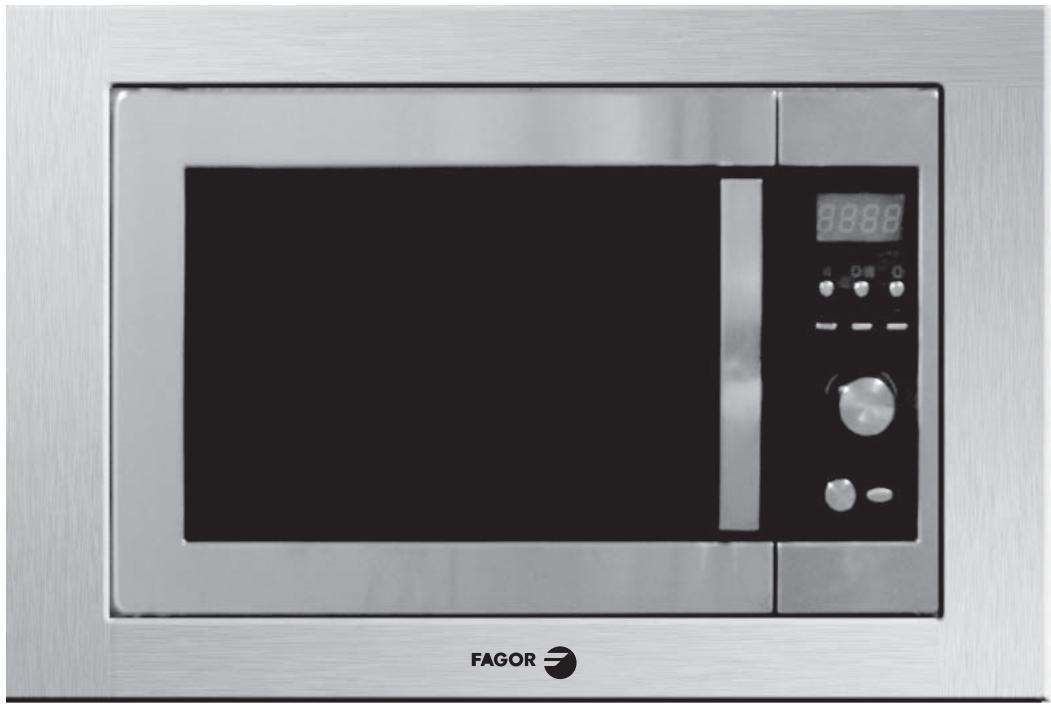

Microondas digital 17 / 23 litros Manual de instruções

MWB-17EX / MWB-23EX Leia atentamente o presente Manual e guarde-o para eventuais consultas futuras

ESPECIFICAÇÕES 17L. Alimentação eléctrica e consumo: Potência microondas: Frequência: Dimensões externas: Dimensões internas do forno: Peso líquido:

220-240V~50Hz, 1.080 W 700 W 2,450 MHz 592 mm (largura) x 350 mm (profundidade) x 390 mm (altura) 320mm (largura) x 288 mm (profundidade) x 183 mm (altura) Aprox. 14,7 Kg

ESPECIFICAÇÕES 23L. Alimentação eléctrica e consumo: Potência microondas: Frequência: Dimensões externas: Dimensões internas do forno: Peso líquido:

220-240V~50Hz, 1.280 W 800 W 2,450 MHz 592 mm (largura) x 400 mm (profundidade) x 390 mm (altura) 330mm (largura) x 330 mm (profundidade) x 212 mm (altura) Aprox. 17,5 Kg

ANTES DE CONTACTAR COM O SERVIÇO TÉCNICO: 1.- Se o forno microondas não funciona, ou se no display não surge qualquer mensagem: a) Verifique a correcta ligação do microondas. Caso não o estar, desligue-o, aguarde 10 segundos e volte a ligá-lo de forma segura. b) Verifique se se encontra fundido qualquer fusível do circuito, ou se se desligou qualquer interruptor pertencente ao circuito principal. Se não encontrar qualquer anomalia, verifique se a tomada de corrente da parede funciona com outro aparelho. 2.- Se o forno microondas não se activar: a) Verifique se o temporizador se encontra programado. b) Verifique se a porta do microondas se encontra bem fechada (em caso afirmativo os encravamentos de segurança permitirão o contacto eléctrico; em caso negativo, não será possível a activação do microondas). SE VERIFICADOS OS PONTOS ACIMA PERSISTIR O PROBLEMA, CONTACTE COM O SERVIÇO DE ATENDIMENTO TÉCNICO AUTORIZADO. Nota: Este aparelho foi desenhado para um uso doméstico (aquecer alimentos e bebidas mediante energia electromagnética) apenas em interiores.

INTERFERÊNCIAS EM OUTROS APARELHOS

Eventualmente, o forno microondas pode gerar interferências em aparelhos de rádio, televisão, ou outros similares. Se isto acontecer, pode eliminar as interferências seguindo os seguintes passos: a.- Limpe a porta e as superfícies da junta da mesma. b.- Não coloque aparelhos de rádio, televisão, etc. perto do forno microondas. c.- Utilize uma antena correctamente instalada para obter na sua TV ou rádio uma recepção de sinais mais intensa. INSTALAÇÃO 1.- Retire do interior do forno microondas qualquer material de empacotado. 2.- Uma vez retirada a embalagem, inspeccione visualmente o microondas e verifique se há: Furos ou mossas na janela da porta ou no display. Porta desajustada. Porta danificada. Mossas no recinto interior. Se observar qualquer das danificações acima, NÃO UTILIZE o forno. 3.- Este forno microondas pesa 17,5 kg e deve ser colocado numa superfície horizontal suficientemente resistente para suportar o peso referido. 4.- Não colocar o forno microondas perto de fontes de altas temperaturas ou de vapores. 5.- NUNCA coloque qualquer objecto na superfície superior do forno. 6.- NÃO retire o eixo central do prato giratório. 7.- Como com qualquer outro electrodoméstico, o microondas apenas deverá ser utilizado por crianças sob a supervisão de um adulto.

NOTA – ESTE APARELHO DEVE SER LIGADO À TERRA 1.- A tomada de electricidade deverá estar próxima do cabo principal. 2.- Este forno requer uma alimentação eléctrica de 1.3 KVA. Aconselhamos consultar o serviço técnico ao instalar o forno. AVISO: este forno conta com um fusível interno de 10Amp e 250V de protecção. IMPORTANTE

Os fios condutores do cabo principal têm as seguintes cores e funções. Verde e amarelo: terra Azul: neutro Castanho: “fase” Se as cores dos fios do cabo principal não coincidem com as cores de identificação dos pólos na tomada de electricidade, siga os seguintes passos: O condutor verde e amarelo deve ser ligado ao terminal da tomada marcado com a letra E ou com o símbolo de terra de cor verde do verde e amarelo. O condutor azul deve ser ligado ao terminal marcado com a letra N ou de cor preta. O condutor castanho deve ser ligado ao terminal marcado com a letra L ou de cor vermelha. NORMAS IMPORTANTES SOBRE SEGURANÇA - IMPORTANTE: Se a porta do aparelho ou as juntas da mesma estiverem danificadas, não utilize o forno, que deverá ser reparado por pessoal técnico qualificado. - IMPORTANTE: A realização de tarefas de manutenção ou reparação por pessoas não especializadas iria implicar risco para as mesmas, especialmente se for retirada a cobertura que protege contra a exposição às micro-ondas. - IMPORTANTE: Não aquecer excessivamente alimentos sólidos nem líquidos em recipientes selados: poderiam rebentar. - IMPORTANTE: O microondas apenas deverá ser utilizado por crianças sob a supervisão de um adulto ou por crianças que receberam adequadas instruções sobre a utilização do aparelho e sobre os riscos de um uso incorrecto. - O forno deve estar correctamente ventilado. Respeite, como mínimo, 10 cm de espaço livre na parte posterior, 15 cm em ambos os lados, e 30 cm na parte superior. Não retirar os pés do aparelho nem bloquear as saídas de ar do microondas. - Utilize apenas utensílios adequados para fornos microondas. - Ao aquecer alimentos em recipientes plásticos ou de papel, preste especial atenção: risco de combustão. - Se observar fumo, desligue o microondas com o botão correspondente e em seguida interrompa a alimentação eléctrica; mantenha fechada a porta do microondas de forma a evitar a propagação de uma eventual fonte de chama. - O aquecimento de bebidas no microondas pode gerar uma ebulição mesmo com o forno já inactivo: preste atenção portanto ao pegar no recipiente. - Agitar o conteúdo de frascos e biberões e verificar a temperatura antes do consumo: risco de queimaduras.

- Não cozinhar ovos na casca: uma vez retirada a casca, perfure bem a gema (caso contrário, o ovo poderia rebentar mesmo com o forno já inactivo). - Para limpar as diferentes superfícies da porta, a junta da mesma, o recinto interior, etc. utilize apenas sabões ou detergentes suaves, não abrasivos, aplicados com uma esponja ou pano suave. - Limpar com regularidade o exterior e interior do microondas, e retirar qualquer resto de comida. - Não manter o microondas em condições de higiene implicaria a deterioração do acabamento do mesmo, que por sua vez iria reduzir a vida de funcionamento, além de implicar situações de risco. - Se estiver danificado o cabo principal, deverá ser substituído pelo serviço técnico do fabricante, por um agente comercial do mesmo, ou por pessoal técnico especializado: evite assim qualquer risco desnecessário. GENERALIDADES SOBRE SEGURANÇA Para obter a melhor performance no funcionamento do microondas, observe as seguintes normas: 1.- A bandeja de vidro, base giratória e pista de rolamento devem estar correctamente colocadas antes de utilizar o microondas. 2.- Nunca utilizar o microondas para usos que não sejam a preparação de alimentos (nunca para esterilizar, para secar roupa ou papel nem qualquer outro objecto que não seja um alimento). 3.- Nunca pôr em funcionamento o microondas se se encontra vazio: o aparelho poderia ficar danificado. 4.- Nunca utilizar o recinto interior para guardar objectos (papéis, nem livros de cozinha, etc.). 5.- Para cozinhar alimentos cobertos por uma membrana (gemas de ovos, batatas, fígado de frango, etc.), primeiro devem ser perfurados várias vezes com um garfo. 6.- Não inserir qualquer objecto nas aberturas da carcaça externa. 7.- Nunca retirar qualquer peça do forno (pés, acoplamentos, parafusos, etc.). 8.- Não cozinhar directamente na bandeja de vidro: coloque sobre a mesma um recipiente adequado para microondas e onde ter previamente introduzido os alimentos. 9.- IMPORTANTE: RECIPIENTES NÃO ADEQUADOS PARA MICROONDAS Não utilize caçarolas metálicas nem pratos com asas ou cabos em metal.

Não utilize qualquer objecto que tiver rebordos metálicos. Não utilize sacos plásticos que tiverem fechos metálicos cobertos de papel. Não utilize pratos de melamina, já que contém um material que iria absorver a energia do microondas e os pratos poderiam fender ou ficar carbonizados, além de aumentar o tempo de cozedura. Não utilize “Centura Tableware”. O cristal não é um material adequado para uso em microondas. As chávenas "Corelle Livingware" de asa fechada não devem ser utilizadas. Não utilize recipientes com abertura estreita, tais como garrafas plásticas ou garrafas de óleo para saladas: poderiam rebentar ao aquecer no microondas. Não utilizar termómetros de carne convencionais nem termómetros para guloseimas. Apenas podem ser utilizados termómetros específicos para cozinhar com microondas. 10.- Se tiver qualquer dúvida, consulte os recipientes recomendados pelo fabricante do microondas. 11.- Não tente fritar alimentos com óleo abundante neste microondas. 12.- Lembre-se que nos fornos microondas os líquidos dos recipientes sempre alcançam uma temperatura superior ao do próprio recipiente. Portanto, mesmo se a tampa de um recipiente não se encontrar quente ao toque uma vez fora do microondas, o alimento sólido ou líquido irá emitir vapor e/ou salpicar tal como se cozinhado num fogão. 13.- Antes de consumir os alimentos, verifique a temperatura dos mesmos, especialmente se aquece ou cozinha alimentos sólidos ou líquidos para bebés. Aconselhamos não consumir nunca o alimento sólido ou líquido assim que retirado do microondas: deixe-o repousar uns minutos e em seguida mexa-o para distribuir o calor uniformemente. 14.- Os alimentos que contêm uma mistura de gordura e água (por exemplo, caldo) deverão ficar entre 30 e 60 segundos no microondas já desactivado: assim a mistura irá se assentar, evitando a eventual ebulição ao colocar uma colher no alimento ou líquido, ou ao introduzir um cubo de caldo. 15. - Ao preparar ou cozinhar alimentos sólidos/líquidos, lembre-se que há alimentos (por exemplo pudim de Natal, compota ou doces cítricos) que aquecem rapidamente. Ao aquecer ou cozinhar alimentos de alto teor em gordura ou açúcar, não utilize recipientes plásticos. 16.- Os recipientes para microondas poderão ficar quentes devido à transferência de calor proveniente do alimento já quente, especialmente se foi cozinhado bem coberto. Utilize portanto luvas de cozinha para pegar no recipiente. 17.- Para reduzir o risco de fogo no recinto interior do forno:

a) Não cozinhe excessivamente os alimentos. Preste especial atenção se para facilitar a cozedura colocou papel, plástico ou outros materiais combustíveis no interior do microondas. b) Antes de colocar qualquer saco no microondas, retire os fechos metálicos do mesmo. c) Se os materiais acendem no interior do microondas, mantenha fechada a porta do aparelho, desligue o forno, ou desligue a alimentação eléctrica através do quadro eléctrico onde se encontrar o fusível ou o interruptor automático. DIAGRAMA

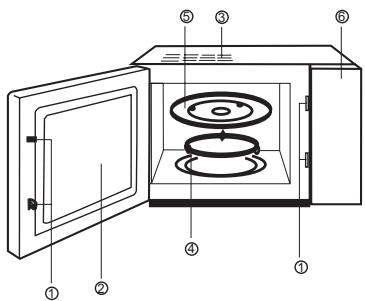

(1) Sistema de fecho de segurança da porta (2) Janela do forno (3) Ventilação do forno (4) Base giratória (5) Bandeja de vidro (6) Painel de controlo

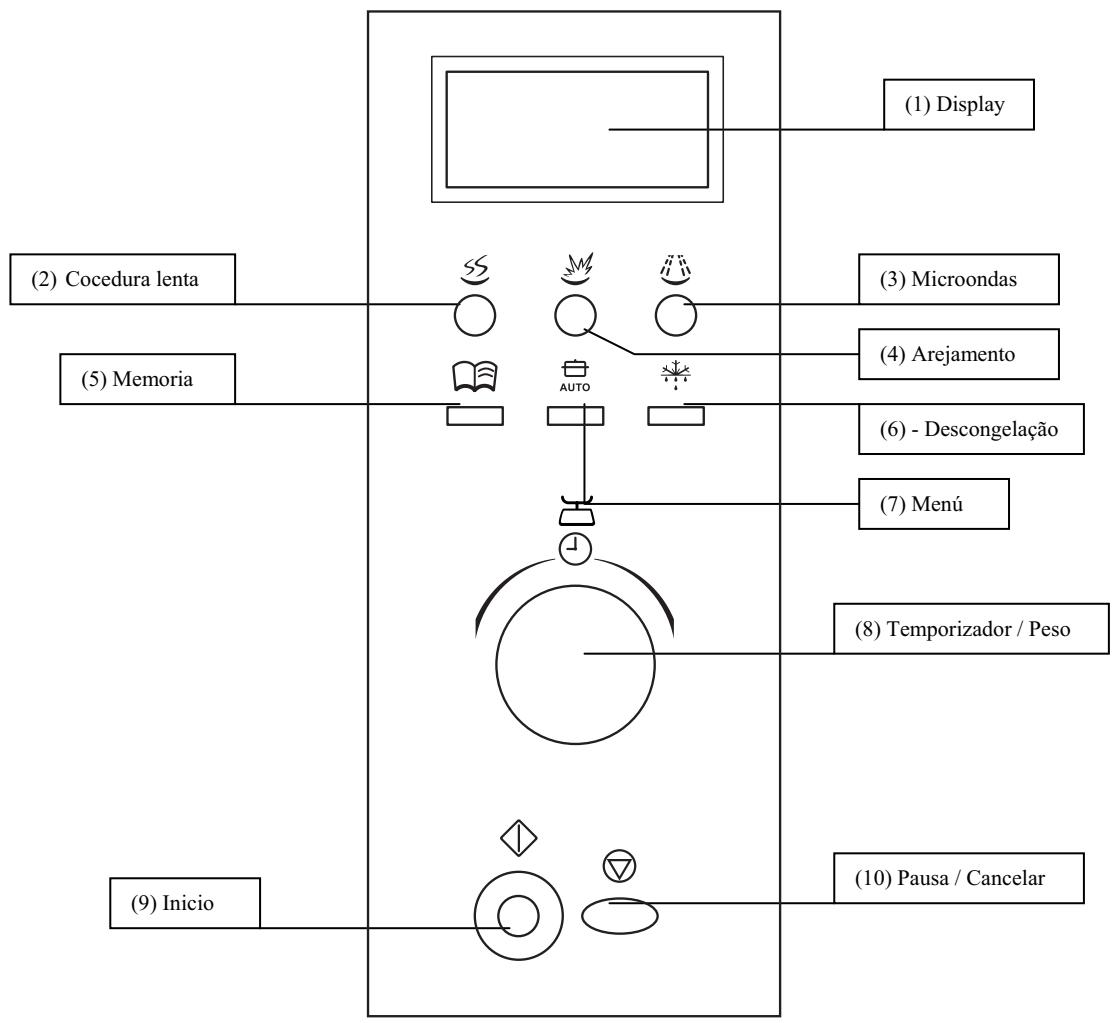

(3) Microondas (4) Arejamento

(6) - Descongelação (7) Menú

(10) Pausa / Cancelar

INSTRUÇÕES DE FUNCIONAMENTO 1.- Função Microondas Básica Basta premir um botão para iniciar o funcionamento do microondas, o que é especialmente cómodo e prático para, por exemplo, aquecer um copo de água. Exemplo: para aquecer um copo de água: a) Coloque o copo de água na bandeja giratória e feche a porta. b) Prima o botão “Início”: o microondas activar-se-á durante 1 minuto na potência máxima. c) Após 1 minuto, ouvirá cinco toques. 2.- Função Microondas Esta função tem duas opções: 1) Função de aquecimento rápido (100% de potência). 19

Exemplo: aquecer alimentos durante 5 minutos a potência máxima. a) Vire o aro “Temporizador/peso” até “5:00” surgir no display. b) Prima “Início”. 2) Função com controlo manual: Exemplo: aquecer alimentos durante 10 minutos a 70% de potência. a) Prima o botão “Micro”, em seguida seleccione 70% de potência. b) Vire o aro “Temporizador/Peso” até “10:00” surgir no display. c) Prima “Início”. Há 5 níveis de potência, e o tempo máximo de cozedura é de 60 minutos. Vezes a premir: 1 2 3 4 5

Potência de microondas

Mensagem no display P100 P70 P50 P30 P10

100% 70% 50% 30% 10%

3. Função cozedura lenta1: A função "cozedura lenta" tem 2 níveis: Nível S-1 (mais potente): 31,25% da potência máxima do microondas; Nível S-2 (menos potente): 18,75% da potência máxima do microondas. Exemplo: cozedura lenta durante 1 hora. A) Prima o botão "Cocedura lenta" e seleccione o botão "S-2"; B) Vire para a direita o selector de tempo, até "1H:00"; C) Prima o botão "Inicio". * A função "cozedura lenta" admite uma cozedura de até 3 horas de duração. 4.- Descongelação Seleccione o tipo de alimento e o peso, e o microondas irá lhe ajudar a programar o nível de potência e o tempo de cozedura. Exemplo: descongelar 0,5 kg de carne congelada a) Prima o botão “Descongelação” para em seguida seleccionar “d-1” b) Vire o aro “Temporizador/Peso” para em seguida programar o peso a 0,5 kg. c) Prima “Início”. O peso da carne deve ser inferior a 2 kg. O peso máximo do peixe é de 1 kg. Nota: “d-1” significa descongelar carne, “d-2” significa descongelar peixe. 5.- Função Menu Basta com seleccionar o tipo de alimento e o peso, e o microondas irá lhe ajudar a programar o nível de potência e o tempo de cozedura.

Exemplo: função menu para 0,4 kg de peixe. a) Prima o botão “Função Menu” para em seguida seleccionar A-4. b) Vire o aro “Temporizador/Peso” para programar o peso no valor 0,4 kg. c) Prima “Início”. Vezes a premir peso/menu 1 2 3 4 5 6 7 8

0,2 0,3 0,4 0,5 0,6 0,8 1,0

6.- Função memória Esta função possibilita memorizar alguns programas úteis para evitar a operação de réprogramação do tempo e da potência. a) Se não está programada a memória, prima o botão “memória” e no display surgirá “1”; em seguida especifique a potência e o tempo de cozedura; a seguir prima de novo “memória” e o programa será memorizado. Se prime o botão "Início" em vez do botão "Memória", o forno microondas iniciará o processo de cozedura e o programa ficará memorizado. b) Se a memória está programada, ao premir o botão “memória” no display surgirá “1” e o forno microondas funcionará segundo o programa memorizado uma vez premido o botão "Início". Se houver um corte de energia, deverá voltar a programar a cozedura. 7. Arejamento: Esta funcionalidade possibilita arejar o espaço interior e os alimentos de forma a eliminar o cheiro aos mesmos no espaço referido. Ao premir o botão “Arejamento”, o ventilador interior irá funcionar durante 1 minuto, momento em que serão desactivadas a função "microondas" e a função "grill". O tempo de funcionamento do ventilador irá aumentar 1 minuto de cada vez que premir o botão referido. Período máximo de arejamento: 15 minutos. 8.- BLOQUEIO DE SEGURANÇA PARA CRIANÇAS Prima “Pausa/Cancelar” três vezes para bloquear o microondas. Prima de novo “Pausa/Cancelar” três vezes para desbloquear o microondas e reactivar as funções. 9.- Pausa/Cancelar a) Se durante a operação prime “Pausa/Cancelar”, o microondas parará a cozedura. 21

b) Se um programa está a funcionar e prime "Início", serão canceladas todas as funções que programou. CUIDADO DO MICROONDAS 1.- Se deseja deslocar o aparelho, primeiro desligue-o com o painel frontal e em seguida retire a ficha da tomada. 2.- Mantenha limpo o interior do microondas. Para limpar os derramamentos de líquidos ou restos de salpicaduras colados nas paredes interiores, utilize um pano húmido (evite utilizar detergentes fortes ou abrasivos). 3.- Limpe as superfícies exteriores com um pano húmido. Para não danificar os componentes interiores de funcionamento do microondas, evite qualquer acesso de água através dos orifícios de ventilação. 4. O Painel de Controlo não admite o contacto com água. Limpe-o com um pano suave humedecido e não utilize sprays, nem detergentes ou produtos de limpeza abrasivos. 5.- Se houver vapor acumulado no interior ou no exterior da porta do microondas, retire-o com um pano suave (pode acontecer em condições de alta humidade ambiente, mas não implica qualquer falha no funcionamento do aparelho). 6.- Quando for necessário limpe a bandeja giratória de vidro: retire-a do microondas e lave-a em água quente com sabão, detergente, ou introduza-a na máquina de lavar louça. 7.- Para evitar ruído excessivo, limpe regularmente a base giratória e a pista de rolamento: simplesmente, limpe a base do recinto interior do microondas com detergente suave, água, ou um produto de limpeza de vidros, e em seguida seque-a. A base giratória, uma vez retirada do microondas, pode ser lavada em água com sabão ou na máquina de lavar louça. Os vapores das cozeduras acumulam-se com o tempo, mas não supõem qualquer danificação nas superfícies interiores nem nas rodas de deslocação da base giratória. Ao retirar da pista de rolamento a base giratória para as limpar, certifique-se de voltar a colocá-la correctamente. 8.- Para eliminar os cheiros do microondas, num recipiente profundo para microondas deite uma chávena de água e o sumo e a casca de um limão. Introduza e aqueça o recipiente no microondas durante 5 minutos. Limpe minuciosamente e em seguida seque com um pano suave. 9.- Quando for necessário substituir a lâmpada interior do microondas, contacte com o seu distribuidor.
