MANUAL DE UTILIZADOR TSE 1400 BEKO

Princípios básicos de segurança /1 Instruções de transporte /2 Eliminação/2 Configuração do Equipamento/2 Conheça o seu equipamento /3 Antes de colocar em funcionamento/4 Ajustar a temperatura de funcionamento ../4 Arrefecimento /5 Descongelação do equipamento (Alimentos frescos) /5 Substituição da lâmpada interior/5 Limpeza e cuidados /6 Notas e dicas práticas/6 Exemplos de utilização /7 Ruídos normais de funcionamento /7 O que fazer se/8 Inverter as portas /8 Significado da ficha de energia /9

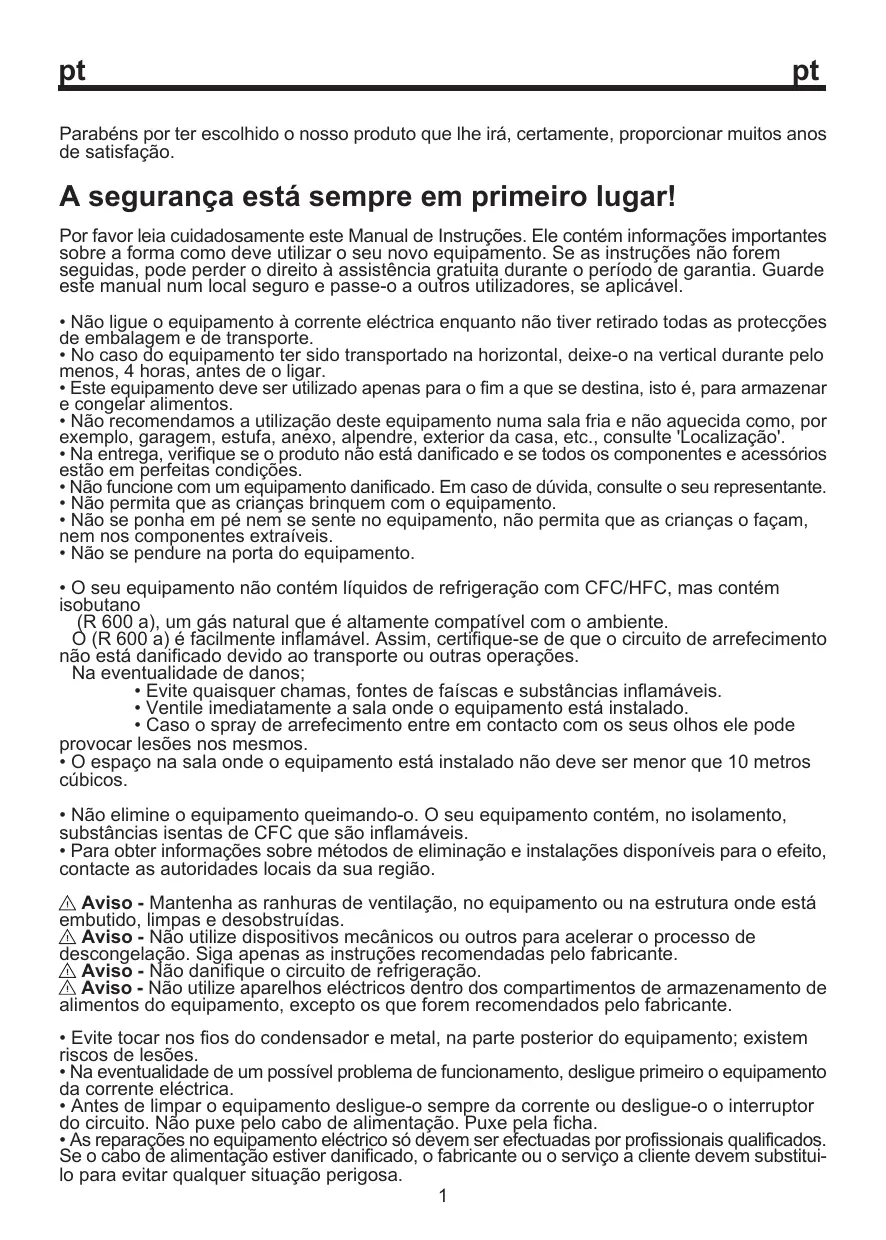

Parabéns por ter escolhido o nosso produto que lhe irá, certamente, proporcionar muitos anos de satisfação.

A segurança está sempre em primeiro lugar! Por favor leia cuidadosamente este Manual de Instruções. Ele contém informações importantes sobre a forma como deve utilizar o seu novo equipamento. Se as instruções não forem seguidas, pode perder o direito à assistência gratuita durante o período de garantia. Guarde este manual num local seguro e passe-o a outros utilizadores, se aplicável. • Não ligue o equipamento à corrente eléctrica enquanto não tiver retirado todas as protecções de embalagem e de transporte. • No caso do equipamento ter sido transportado na horizontal, deixe-o na vertical durante pelo menos, 4 horas, antes de o ligar. • Este equipamento deve ser utilizado apenas para o fim a que se destina, isto é, para armazenar e congelar alimentos. • Não recomendamos a utilização deste equipamento numa sala fria e não aquecida como, por exemplo, garagem, estufa, anexo, alpendre, exterior da casa, etc., consulte 'Localização'. • Na entrega, verifique se o produto não está danificado e se todos os componentes e acessórios estão em perfeitas condições. • Não funcione com um equipamento danificado. Em caso de dúvida, consulte o seu representante. • Não permita que as crianças brinquem com o equipamento. • Não se ponha em pé nem se sente no equipamento, não permita que as crianças o façam, nem nos componentes extraíveis. • Não se pendure na porta do equipamento.

• O seu equipamento não contém líquidos de refrigeração com CFC/HFC, mas contém isobutano (R 600 a), um gás natural que é altamente compatível com o ambiente. O (R 600 a) é facilmente inflamável. Assim, certifique-se de que o circuito de arrefecimento não está danificado devido ao transporte ou outras operações. Na eventualidade de danos; • Evite quaisquer chamas, fontes de faíscas e substâncias inflamáveis. • Ventile imediatamente a sala onde o equipamento está instalado. • Caso o spray de arrefecimento entre em contacto com os seus olhos ele pode provocar lesões nos mesmos. • O espaço na sala onde o equipamento está instalado não deve ser menor que 10 metros cúbicos. • Não elimine o equipamento queimando-o. O seu equipamento contém, no isolamento, substâncias isentas de CFC que são inflamáveis. • Para obter informações sobre métodos de eliminação e instalações disponíveis para o efeito, contacte as autoridades locais da sua região. Aviso - Mantenha as ranhuras de ventilação, no equipamento ou na estrutura onde está embutido, limpas e desobstruídas. Aviso - Não utilize dispositivos mecânicos ou outros para acelerar o processo de descongelação. Siga apenas as instruções recomendadas pelo fabricante. Aviso - Não danifique o circuito de refrigeração. Aviso - Não utilize aparelhos eléctricos dentro dos compartimentos de armazenamento de alimentos do equipamento, excepto os que forem recomendados pelo fabricante. • Evite tocar nos fios do condensador e metal, na parte posterior do equipamento; existem riscos de lesões. • Na eventualidade de um possível problema de funcionamento, desligue primeiro o equipamento da corrente eléctrica. • Antes de limpar o equipamento desligue-o sempre da corrente ou desligue-o o interruptor do circuito. Não puxe pelo cabo de alimentação. Puxe pela ficha. • As reparações no equipamento eléctrico só devem ser efectuadas por profissionais qualificados. Se o cabo de alimentação estiver danificado, o fabricante ou o serviço a cliente devem substituilo para evitar qualquer situação perigosa. 1

Instruções de transporte

Localização Instale o equipamento apenas em compartimentos secos que possam ser ventilados.

O equipamento deve ser transportado apenas na posição vertical. A embalagem fornecida deve ser mantida intacta durante o transporte. Se o equipamento for transportado na posição horizontal, deve ser colocado verticalmente e deixado nesta posição durante 4 horas antes de o colocar em funcionamento. O equipamento deve estar protegido da chuva, humidade e de outras acções atmosféricas. O fabricante não assume qualquer responsabilidade se as instruções de segurança forem ignoradas.

Evite a luz solar directa ou as fontes de calor directas, como um fogão ou aquecedor. Se não puder evitar esta situação, as distâncias mínimas seguintes devem ser respeitadas: Fogões eléctricos: 3.00 cm Aquecedor: 3.00 cm Dispositivos de arrefecimento: 2.50 cm • Certifique-se de que existe espaço suficiente em redor do equipamento, de modo a assegurar a circulação de ar. Instale os dois espaçadores plásticos de parede fornecidos com o equipamento, rodando 1/4 de volta na direcção do condensador, na parte posterior do equipamento (Fig. 2). • O equipamento deve ser colocado numa superfície nivelada. Os dois pés da frente podem ser ajustados, se necessário. Para garantir que o equipamento fica na vertical, ajuste os dois pés da frente rodando-os para a direita ou para a esquerda, até que o contacto com o chão seja firme. O ajuste correcto dos pés evita o excesso de vibração e ruído.

Eliminação Inutilize imediatamente o equipamento. Retire a ficha eléctrica e corte o cabo de alimentação. Retire ou destrua as fechaduras ou ferrolhos antes de destruir o equipamento. Deste modo, evita que as crianças se fechem dentro dele e que ponham as suas vidas em perigo.

Configuração do equipamento

Instalação (Sob o balcão)

• Não coloque o equipamento a funcionar numa sala em que a temperatura atinja valores inferiores a 10 °C, durante a noite e/ou especialmente no Inverno. A temperaturas inferiores, o equipamento pode não funcionar, o que resulta numa redução do período de armazenamento dos alimentos.

• A altura interna do balcão deve ser de 820 mm. (!) Sobre o balcão onde, sob ele, é instalado o equipamento não devem ser colocados fogões ou outras fontes de calor. • As tomadas de corrente de parede deve estar próximas do lado direito ou esquerdo do equipamento. • Corte a parte mostrada na figura e, em seguida, remova-a com a ajuda de um alicate. Fig.9 • Coloque o seu equipamento sob o balcão e ajuste os pés frontais até que a sua parte superior fique em contacto com o balcão. • Afim de utilizar o produto sob o balcão, a distância entre a parede e a referência indicada no plástico de ligação superior deve ser no mínimo de 595 mm. Fig.10-11 • Fixe o equipamento sob o balcão utilizando os 2 parafusos que foram removidos da tampa superior. (O material do balcão deve ser à base de plástico ou de madeira!) Fig.12

• A taxa da classe climatérica do equipamento é dada na placa de características localizada no interior do equipamento. Esta placa especifica as temperaturas ambientes de funcionamento, como explicado abaixo. Classe climatérica Temperaturas ambiente SN+10 °C a 32 °C N +16 °C a 32 °C ST +18 °C a 38 °C T+18 °C a 43 °C SN-ST +10 °C a 38 °C SN-T +10 °C a 43 °C 2

Conheça o seu equipamento

Aviso As informações a seguir apresentadas são apenas para referência. Os acessórios seguintes podem não ser exactamente os mesmos do seu equipamento.

Aviso Este equipamento deve estar ligado à terra. • Verifique se o tipo de alimentação e a tensão na sua região corresponde à mencionada na placa de características que se encontra no interior do equipamento. • A segurança eléctrica do equipamento só é assegurada quando o sistema de ligação à terra na habitação está instalado de acordo com os regulamentos. • Quando instalar o equipamento, não deixe o cabo de alimentação ficar apertado debaixo dele; de ouro forma o cabo ficará danificado. • Certifique-se que a tomada fica em posição de rápido acesso. Não utilize uma barra de tomadas múltiplas ou um cabo de extensão. • As especificações eléctricas do equipamento são dadas na placa de características localizada no interior do equipamento. • Posicione o cabo de alimentação eléctrica de modo a permitir uma ligação e desligamento fácil após a instalação. • Se o cabo de alimentação não estiver num local de fácil acesso, deve ser utilizado um disjuntor. (para modelos incorporados)

Fig. 1 1. Prateleiras amovíveis 2. Luz interior & Botão do termóstato 3. Canal de recolha da água da descongelação - Tubo de drenagem 4. Tampa da gaveta para frutos e legumes 5. Gaveta para frutos e legumes 6. Pés da frente ajustáveis 7. Compartimento para produtos lácteos 8. Prateleiras da porta 9. Tabuleiro para ovos 10. Prateleira para garrafas 11. Prendedor de garrafas 12. Armação superior

Não coloque objectos quentes ou qualquer equipamento que gere calor na armação superior, pois esta pode ficar danificada.

pt A temperatura média dentro do frigorífico deve ser à volta de +5°C. Escolha o ajuste de acordo com a temperatura pretendida. Pode parar o funcionamento do equipamento, rodando o botão do termóstato para a posição “0”.

Antes de colocar em funcionamento Antes de começar a funcionar com o equipamento, os pontos a seguir apresentados devem ser verificados para que não existam falhas de segurança:

Note que existem temperaturas diferentes na área de arrefecimento. A área mais fria está imediatamente acima do compartimento para vegetais.

• O equipamento está colocado e nivelado no chão? • Existe espaço suficiente para uma boa circulação de ar? • O interior está limpo? (Consulte, também, a secção “Limpeza e cuidados”) • Coloque o botão do termóstato na posição intermédia entre 1 e 5, ou Min. e Máx. • Ligue agora o equipamento à corrente eléctrica.

A temperatura inferior também depende da temperatura ambiente, da frequência com que a porta é aberta e da quantidade de alimentos mantidos no interior do equipamento. A abertura frequente da porta faz subir a temperatura inferior. Assim, recomendamos o fecho da porta o mais rapidamente possível após a utilização.

• O compressor está ligado; a luz interior acende-se quando a porta é aberta. Não coloque alimentos no frigorífico até que seja atingida a temperatura pretendida.

Ajustar a temperatura de funcionamento (Fig. 4)

A temperatura de funcionamento é regulada pelo respectivo controlo. Quente 1 (Ou) Min.

1 = Ajuste de arrefecimento mais baixo (Regulação mais quente) 5 = Ajuste de arrefecimento mais elevado (Regulação mais fria) (Ou) Min. = Ajuste de arrefecimento mais baixo (Ajuste mais quente) Max. = Ajuste de arrefecimento mais elevado (Ajuste mais frio) 4

Descongelação do equipamento

Armazenamento de alimentos

O compartimento do frigorífico descongelase automaticamente. A água da descongelação circula até ao tubo de drenagem através de recipiente colocado na parte posterior do equipamento (Fig. 5). Durante a descongelação, são formadas gotas de água na parede posterior do frigorífico devido à evaporação. Se nem todas as gotas caírem, podem congelar de novo depois de completar a descongelação. Remova-as com um pano macio humedecido em água quente. Não utilize objectos duros ou pontiagudos.

O compartimento do frigorífico destina se a armazenar, durante um curto período de tempo, alimentos frescos e bebidas. Guarde os produtos lácteos no compartimento destinado para o efeito do frigorífico. As garrafas podem ser guardadas no respectivo suporte, ou na prateleira para garrafas existente na porta. A carne crua deve ser guardada num saco de polietileno, na parte mais inferior do frigorífico.

Verifique periodicamente o fluxo de água da descongelação. Ocasionalmente, o sistema pode entupir. Limpe-o com uma vareta ou dispositivo semelhante (Consulte a secção "Limpeza e cuidados").

Deixe as bebidas e alimentos quentes arrefecerem antes de os colocar no frigorífico.

Substituição da lâmpada interior (Fig. 4)

Atenção Guarde álcool concentrado num recipiente apenas na vertical e hermeticamente fechado. Atenção Não guarde substâncias explosivas nem recipientes com gases inflamáveis (natas enlatadas, aerossóis, etc.) no equipamento. Existe perigo de explosão.

No caso da lâmpada deixar de funcionar, proceda do seguinte modo. 1- Desligue o interruptor de circuito ou retire o cabo de alimentação da tomada. Para facilitar o acesso, pode remover as prateleiras. 2- Utilize uma chave de fendas com o bico achatado para retirar a tampa do difusor da lâmpada. 3- Primeiro, verifique se a lâmpada não se soltou, assegurando-se de que ela se encontra firmemente fixa no respectivo suporte. Introduza a ficha na tomada e ligue o equipamento. Se a lâmpada funcionar, coloque de novo a tampa inserindo a patilha posterior e empurrando até localizar as duas patilhas frontais. 4- Se a lâmpada ainda não acender, desligue o interruptor de circuito ou retire o cabo de alimentação da tomada. Substitua a lâmpada por uma nova de 15 watts (máx) (SES). 5- Desfaça-se, imediatamente, da lâmpada defeituosa. A substituição da lâmpada pode ser facilmente conseguida num bom electricista local ou numa loja DIY.

Levante a tina, limpe-a e seque-a. Efectue a montagem pela ordem inversa.

Superfícies interior e exterior

Gavetas: Para limpar uma gaveta, puxe-a o mais que puder, incline-a para cima e, em seguida, retire-a completamente.

Atenção Retire sempre o cabo de alimentação da tomada ou desligue o interruptor de circuito antes de limpar.

Notas e dicas práticas Arrefecimento

Limpe o exterior com água morna e um detergente neutro. Nunca utilize produtos abrasivos ou agentes ácidos. Seque o compartimento interior. Tenha cuidado para evitar que a água entre em contacto com as ligações eléctricas do controlo de temperatura ou com a luz interior. Se o equipamento não for utilizado durante um longo período de tempo, desligue o cabo de alimentação da tomada e retire todos os alimentos. Limpe o equipamento e mantenha a porta aberta. Para manter o aspecto do equipamento, pode polir o exterior e os acessórios da porta com uma cera de silicone. Limpe o condensador na parte posterior do equipamento, uma vez por ano, utilizando um pincel ou um aspirador. A acumulação de pó provoca um aumento do consumo de energia. Inspeccione, regularmente, as juntas da porta. Limpe apenas com água e seque completamente.

Limpar os acessórios Prateleiras da porta: Retire todos os alimentos das prateleiras da porta. Levante a tampa da prateleira e puxe-a lateralmente. Remova a prateleira da porta empurrando-a para cima a partir do fundo. Recipiente de recolha de água (Tina): Certifique-se de que a tina na parte posterior do equipamento está sempre limpa. Solte cuidadosamente o encaixe da tina do compressor, empurrando-o com uma ferramenta (chave de fendas), de modo a pode retirar a tina. 6

• Limpe os vegetais e os alimentos frescos antes de os guardar na gaveta. • Embale ou envolva sempre os alimentos, ou coloque-os num recipiente adequado, antes de os guardar no equipamento. • Envolva os alimentos que não podem ser guardados a temperaturas baixas em sacos de polietileno (ananases, melões, pepinos, tomates, etc.). • Os alimentos com cheiro forte ou susceptíveis de ganharem cheiro devem ser envolvidos em película aderente ou guardados em material à prova de odores. • Mantenha os alimentos frescos separados dos alimentos cozinhados, para evitar a contaminação por bactérias. • Nunca mantenha carne fresca no frigorífico por um período superior a 2 ou 3 dias. • Retire todos os alimentos enlatados da respectiva lata, e guarde-os num recipiente adequado. • Consulte a data de validade indicada na embalagem do alimento. • Não obstrua a circulação do ar no interior do equipamento, cobrindo as prateleiras. • Nunca deixe substâncias perigosas ou venenosas dentro do equipamento. • Verifique sempre se os alimentos que estejam guardados há muito tempo estão em condições de serem consumidos. • Não guarde alimentos frescos e cozinhados no mesmo recipiente. • Feche a porta imediatamente a após a ter aberto, para evitar o consumo desnecessário de energia. • Não utilize objectos duros ou pontiagudos para remover o gelo formado. • Não coloque alimentos quentes no equipamento.

Exemplos de utilização Vinho branco, cerveja e água mineral

esfrie antes de utilizar não guarde num frigorífico guarde apenas em sacos de polietileno

Bananas Peixe ou restos

utilize recipientes herméticos ou sacos de polietileno. Para obter os melhores resultados, retire do frigorífico uma hora antes de consumir.

guarde apenas durante um curto período de tempo, utilize embalagem herméticas/envolventes

Carne crua e de aves

não guarde juntamente com alimentos sensíveis, como alimentos cozinhados ou leite

Ruídos normais funcionamento

de Para evitar vibrações e ruídos assegure se de que;

Existem vários ruídos que são perfeitamente normais devido ao funcionamento do sistema de arrefecimento do equipamento;

• O frigorífico está assente em todos os quatro pés.

• Os ruídos de sibilos, ebulição ou borbulhar são causados pela circulação do líquido de refrigeração no interior do sistema. Estes ruídos podem continuar a ser ouvidos durante um curto espaço de tempo após o compressor se desligar.

• O frigorífico não está em contacto com as paredes, objectos circundantes ou armários e mobiliário da cozinha. • Latas, garrafas ou pratos dentro do frigorífico não estão a tocar e a bater uns nos outros.

• Os ruídos súbitos ou estalidos são causados pela expansão e contracção das paredes interiores ou de alguns componentes no interior do equipamento.

• Todas as prateleiras estão montadas correctamente dentro do frigorífico e portas.

• Os zumbidos ou sibilos são causados pelo compressor. Estes ruídos são ligeiramente mais altos no arranque do compressor, e vão baixando quando o equipamento atinge as temperaturas de funcionamento.

1- O equipamento não trabalha, mesmo estando ligado.

Siga as instruções por ordem numérica (Fig. 6).

• Verifique se o cabo de alimentação está devidamente ligado! • Verifique se a fonte de alimentação está em ordem, ou se um interruptor de circuito está fundido! • Verifique o controlo de temperatura relativamente ao ajuste correcto! 2- A luz interior não funciona. Verifique a fonte de alimentação! Verifique a instalação da lâmpada! Desligue o cabo de alimentação antes de verificar a lâmpada. (Também pode consultar a secção “Substituir a lâmpada interior”) 3- Outros problemas possíveis Nem todos os problemas implicam a nossa assistência ao cliente. Frequentemente, pode resolver o problema sem solicitar assistência técnica. Antes de solicitar assistência, verifique se o problema foi provocado por um erro de funcionamento. Se for este o caso, e se a assistência tiver sido solicitada, será cobrado um valor mesmo se o equipamento estiver ao abrigo da garantia. Se o problema persistir, contacte o representante ou a assistência ao cliente. Quando telefonar, tenha disponível o tipo e número de série do equipamento. A placa de características está localizada no interior do equipamento.

O consumo real dependerá da forma como o equipamento for utilizado e onde estiver localizado

Alimentos frescos volume 1 Alimentos congelados volume 1 Compartimento para esfriar volume 1

Ruído (dB(A) re 1 pW)

Deve introduzir a ficha de energia dada no saco de plástico na área acima.
