MODE D'EMPLOI TSE 1400 BEKO

La sécurité d'abord/1 Instructions de transport/2 Mise au rebut /2 Installation de l'appareil/2 Apprendre à connaître votre appareil/3 Avant la mise en service /4 Réglage de la température de fonctionnement/4 Réfrigération/5 Dégivrage de l'appareil (produits frais)/5 Remplacer l'ampoule intérieure/5 Nettoyage et entretien/6 Conseils pratiques et remarques /6 Exemples d'utilisation/7 Bruits normaux de fonctionnement /7 Et si…/8 Réversibilité des portes /8 Signification de la fiche énergétique /9

Nous vous félicitons d'avoir choisi l'un de nos produits qui vous procurera certainement de nombreuses années de fonctionnement de qualité.

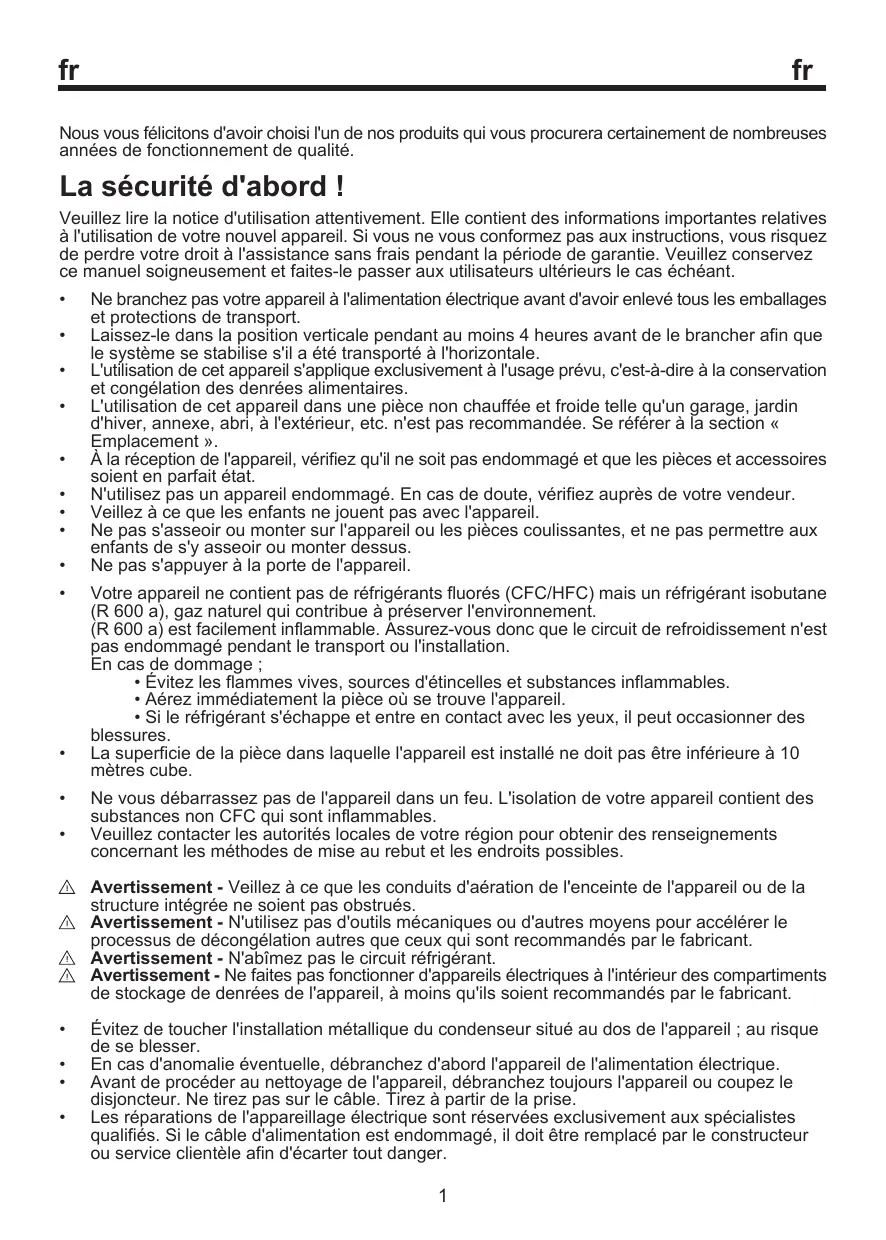

La sécurité d'abord ! Veuillez lire la notice d'utilisation attentivement. Elle contient des informations importantes relatives à l'utilisation de votre nouvel appareil. Si vous ne vous conformez pas aux instructions, vous risquez de perdre votre droit à l'assistance sans frais pendant la période de garantie. Veuillez conservez ce manuel soigneusement et faites-le passer aux utilisateurs ultérieurs le cas échéant. • • • • • • • • • •

Ne branchez pas votre appareil à l'alimentation électrique avant d'avoir enlevé tous les emballages et protections de transport. Laissez-le dans la position verticale pendant au moins 4 heures avant de le brancher afin que le système se stabilise s'il a été transporté à l'horizontale. L'utilisation de cet appareil s'applique exclusivement à l'usage prévu, c'est-à-dire à la conservation et congélation des denrées alimentaires. L'utilisation de cet appareil dans une pièce non chauffée et froide telle qu'un garage, jardin d'hiver, annexe, abri, à l'extérieur, etc. n'est pas recommandée. Se référer à la section « Emplacement ». À la réception de l'appareil, vérifiez qu'il ne soit pas endommagé et que les pièces et accessoires soient en parfait état. N'utilisez pas un appareil endommagé. En cas de doute, vérifiez auprès de votre vendeur. Veillez à ce que les enfants ne jouent pas avec l'appareil. Ne pas s'asseoir ou monter sur l'appareil ou les pièces coulissantes, et ne pas permettre aux enfants de s'y asseoir ou monter dessus. Ne pas s'appuyer à la porte de l'appareil. Votre appareil ne contient pas de réfrigérants fluorés (CFC/HFC) mais un réfrigérant isobutane (R 600 a), gaz naturel qui contribue à préserver l'environnement. (R 600 a) est facilement inflammable. Assurez-vous donc que le circuit de refroidissement n'est pas endommagé pendant le transport ou l'installation. En cas de dommage ; • Évitez les flammes vives, sources d'étincelles et substances inflammables. • Aérez immédiatement la pièce où se trouve l'appareil. • Si le réfrigérant s'échappe et entre en contact avec les yeux, il peut occasionner des blessures. La superficie de la pièce dans laquelle l'appareil est installé ne doit pas être inférieure à 10 mètres cube. Ne vous débarrassez pas de l'appareil dans un feu. L'isolation de votre appareil contient des substances non CFC qui sont inflammables. Veuillez contacter les autorités locales de votre région pour obtenir des renseignements concernant les méthodes de mise au rebut et les endroits possibles. Avertissement - Veillez à ce que les conduits d'aération de l'enceinte de l'appareil ou de la structure intégrée ne soient pas obstrués. Avertissement - N'utilisez pas d'outils mécaniques ou d'autres moyens pour accélérer le processus de décongélation autres que ceux qui sont recommandés par le fabricant. Avertissement - N'abîmez pas le circuit réfrigérant. Avertissement - Ne faites pas fonctionner d'appareils électriques à l'intérieur des compartiments de stockage de denrées de l'appareil, à moins qu'ils soient recommandés par le fabricant.

Évitez de toucher l'installation métallique du condenseur situé au dos de l'appareil ; au risque de se blesser. En cas d'anomalie éventuelle, débranchez d'abord l'appareil de l'alimentation électrique. Avant de procéder au nettoyage de l'appareil, débranchez toujours l'appareil ou coupez le disjoncteur. Ne tirez pas sur le câble. Tirez à partir de la prise. Les réparations de l'appareillage électrique sont réservées exclusivement aux spécialistes qualifiés. Si le câble d'alimentation est endommagé, il doit être remplacé par le constructeur ou service clientèle afin d'écarter tout danger.

L'appareil doit être transporté dans la position verticale uniquement. L'emballage fourni doit rester intact pendant le transport. Si l'appareil est transporté dans la position horizontale, il ne peut être mis en service que 4 heures après avoir été redressé. L'appareil doit être protégé contre la pluie, l'humidité et autres conditions atmosphériques. La responsabilité du fabricant n'est pas engagée en cas de non-respect des instructions de sécurité.

Installez l'appareil seulement dans des pièces sèches pouvant être aérées. Évitez la lumière du soleil directe ou les sources de chaleur directes telles qu'un four ou un radiateur. Si cela n'est pas possible, il est indispensable d'observer les distances minimales suivantes: Cuisinières électriques : 3,00 cm Radiateur : 3,00 cm Dispositifs de réfrigération : 2,50 cm • Assurez-vous de laisser suffisamment d'espace autour de l'appareil pour que l'air puisse circuler librement. Ajustez les cales plastiques d'espacement fournies avec l'appareil par rapport au mur en tournant d'1/4 de tour vers le condenseur à l'arrière de l'appareil (Fig. 2). • L'appareil doit être placé sur une surface plate. Les deux pieds avant peuvent être ajustés si nécessaire. Pour faire en sorte que votre appareil soit à niveau, réglez les deux pieds avant en tournant dans le sens des aiguilles d'une montre ou dans le sens inverse jusqu'à ce que l'appareil soit bien calé au sol. Un bon réglage des pieds évite les vibrations et bruits excessifs.

Mise au rebut Rendez l'appareil inutilisable immédiatement. Débranchez la prise d'alimentation et couper le câble électrique. Retirez ou détruisez les fermetures à bascule ou à ressort avant de vous débarrasser de l'appareil. Ceci permet d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.

Installation de l'appareil

Installation (sous le plan de travail)

• Ne faites pas fonctionner votre appareil dans un local dont la température peut descendre en dessous de 10 °C la nuit et/ou particulièrement en hiver. En cas de températures inférieures, l'appareil peut ne pas fonctionner correctement et réduire ainsi la durée de conservation des denrées.

• La hauteur intérieure du plan de travail doit être de 820 mm. (!) Les cuisinières ou autres sources de chaleur ne doivent pas être placées audessus plan de travail sous lequel l'appareil est installé. • La fiche d'alimentation principale doit se trouver à proximité du côté droit ou gauche de l'appareil. • Découpez la partie indiquée sur l'image puis retirez-la à l'aide d'une pince. Fig.9 • Positionnez votre appareil sous le plan de travail et ajustez les pieds avant de façon à ce que le dessus touche le plan de travail. • Pour faire fonctionner l'appareil sous le plan de travail, la distance minimale entre le mur et la pièce en plastique de référence indiquée doit être de 595 mm. Fig.10-11 • Fixez l'appareil sous le plan de travail à l'aide des deux vis qui faisaient partie du couvercle. (Le plan de travail doit être en plastique ou en bois)Fig.12

• La classe climatique de votre appareil est indiquée sur la plaque signalétique située à l'intérieur de l'appareil. Elle stipule les températures ambiantes de fonctionnement appropriées comme suit. Classe climatique Températures ambiantes SN+10 °C à 32 °C N +16 °C à 32 °C ST +18 °C à 38 °C T+18 °C à 43 °C SN-ST +10 °C à 38 °C SN-T +10 °C à 43 °C 2

Apprendre à connaître votre appareil

Branchements électriques Avertissement Cet appareil doit être branché à une borne de mise à la terre.

Avertissement Les renseignements suivants relatifs aux accessoires sont fournis à titre indicatif uniquement. Les accessoires ci-dessous peuvent ne pas correspondre exactement aux accessoires de votre appareil.

• Vérifiez si le type de courant et le voltage de votre installation correspondent aux indications de la plaque signalétique située à l'intérieur de l'appareil. • La sécurité électrique de l'appareil n'est assurée que si le système de mise à la terre de l'habitation est installé conformément aux prescriptions. • Lors de l'installation de l'appareil, veillez à ce que le câble d'alimentation ne soit pas coincé dessous, dans quel cas ce dernier serait endommagé. • Veillez à ce que la prise soit facile d'accès. Ne pas utiliser de prise multiple ni de rallonge. • Les spécifications électriques de votre appareil sont indiquées sur la plaque signalétique située à l'intérieur de l'appareil. • Placez le câble d'alimentation électrique de façon à faciliter le branchement et la coupure après l'installation. • Un séparateur de contact doit être utilisé si le câble d'alimentation n'est pas accessible. (pour les modèles encastrés)

Fig. 1 1. Tablettes mobiles 2. Éclairage intérieur & commande du thermostat 3. Voie de récupération de l'eau de dégivrage - Tube d'écoulement 4. Couvercle du bac à légumes 5. Bac à légumes 6. Pieds avant réglables 7. Compartiment produits laitiers 8. Balconnets de porte 9. Casier à oeufs 10. Clayette range-bouteilles 11. Cale-bouteilles 12. Bandeau supérieur

Ne pas poser d'objets chauds ou tout appareil générant de la chaleur sur le bandeau supérieur, auquel cas ce dernier pourrait être endommagé.

fr La température médiane à l'intérieur du réfrigérateur doit avoisiner les +5 °C. Veuillez choisir le réglage en fonction de la température désirée. Vous pouvez éteindre votre appareil en réglant la commande du thermostat sur la position “0”.

Avant la mise en service Avant de commencer à faire fonctionner votre appareil, les points suivants doivent être inspectés à nouveau par mesure de sécurité: • L'appareil est-il correctement calé au sol ? • L'espace est-il suffisant pour permettre une bonne circulation d'air ? • L'intérieur est-il propre ? (Consultez aussi la section « Nettoyage et entretien ») • Réglez la commande du thermostat à michemin entre 1 et 5 ou Min. et Max. • Branchez alors l'appareil au réseau électrique.

Vous remarquerez qu'il y a plusieurs températures différentes dans la zone de réfrigération. La zone la plus froide est située directement au-dessous du bac à légumes. La température intérieure est également fonction de la température ambiante, de la fréquence d'ouverture de la porte et de la quantité de denrées stockées à l'intérieur. Si la porte est ouverte fréquemment, la température intérieure monte. Pour cette raison, il est recommandé de refermer la porte aussitôt que possible après utilisation.

• Le compresseur est en marche, l'éclairage intérieur s'allume quand la porte est ouverte. N'introduisez pas les denrées dans le réfrigérateur avant que la température atteigne le niveau souhaité.

Réglage de la température de fonctionnement (Fig. 4)

La température de fonctionnement est réglée à l'aide de la commande de température. Tiède 1 (Ou) Min.

1 = Réglage de réfrigération le plus faible (réglage le plus chaud) 5 = Réglage de réfrigération le plus fort (réglage le plus froid) (Ou) Min. = Réglage de réfrigération le plus faible (réglage le plus chaud) Min. = Réglage de réfrigération le plus fort (réglage le plus froid) 4

fr Dégivrage de l'appareil

Le compartiment réfrigérateur dégivre automatiquement. L'eau de dégivrage s'écoule dans la voie d'écoulement et se déverse dans le bac de récupération situé à l'arrière de l'appareil (Fig. 5). Pendant le dégivrage, des gouttelettes d'eau se forment sur la paroi arrière du réfrigérateur à cause de l'évaporation. Si toutes les gouttes ne s'écoulent pas, elles pourraient geler à nouveau une fois le dégivrage achevé. Essuyez-les à l'aide d'un chiffon doux imbibé d'eau tiède. N'utilisez pas d'objets durs ou tranchants.

Conservation des denrées Le compartiment réfrigérateur est destiné à la conservation à court terme d'aliments frais et boissons. Conservez les produits laitiers dans le compartiment prévu à cet effet dans le réfrigérateur. Les bouteilles peuvent être stockées sur la clayette support bouteilles ou dans le balconnet range bouteilles de la porte.

Vérifiez l'écoulement de l'eau de dégivrage de temps en temps. L'orifice peut éventuellement être obstrué. Nettoyez-le avec un coton-tige ou objet similaire (voir la section "Nettoyage et entretien").

La viande crue sera conservée de manière optimale dans un sac en polyéthylène dans le compartiment situé tout en bas du réfrigérateur.

Remplacer l'ampoule intérieure (Fig. 4)

Laisser refroidir les aliments et boissons à la température ambiante avant de les introduire dans le réfrigérateur.

Si l'ampoule ne fonctionne pas, procédez comme suit. 1- Coupez le disjoncteur ou débranchez le câble d'alimentation. Vous pouvez éventuellement retirez les tablettes pour avoir un accès plus facile. 2- Utilisez un tournevis à tête plate pour retirer le diffuseur. 3- Vérifiez d'abord que l'ampoule ne s'est pas desserrée en s'assurant qu'elle soit bien vissée dans son support. Branchez l'appareil et mettez-le en marche. Si l'ampoule fonctionne, remettez le diffuseur en place en insérant le tenon arrière et en poussant vers le haut afin de situer les deux tenons avant. 4- Si l'ampoule ne fonctionne toujours pas, coupez le disjoncteur ou débranchez le câble d'alimentation. Remplacez l'ampoule par une nouvelle ampoule de 15 watts (max.) à pas de vis (SES). 5- Prenez soin de jeter l'ampoule grillée immédiatement. Les ampoules de remplacement se trouvent facilement dans les magasins de matériel électrique ou de bricolage locaux.

Attention Conservez l'alcool à forte concentration dans un récipient à la verticale et bien fermé uniquement. Attention Ne conservez pas de substances explosives ni de récipients à gaz propulseurs inflammables (crème en bombe, bombes aérosols etc.) dans l'appareil. Un risque d'explosion existe.

Nettoyage et entretien Surfaces intérieures et extérieures Attention Débranchez toujours le câble d'alimentation ou coupez le disjoncteur avant de procéder au nettoyage.

fr Soulevez le bac, nettoyez-le et séchez-le à l'aide d'un chiffon. Bac à légumes ou tiroirs : Bac à légumes ou tiroirs : Pour nettoyez un tiroir, faites-le glisser autant que possible, soulevez-le et retirez-le ensuite complètement.

Laver l'extérieur à l'eau tiède additionnée d'un produit nettoyant doux.

Conseils pratiques et remarques

N'utilisez jamais de détergents ou d'agents abrasifs ou acides.

Séchez l'intérieur du compartiment. Veillez à ce que l'eau n'entre pas en contact avec les connections électriques de la commande de température or l'éclairage intérieur. En cas de non utilisation de l'appareil pendant une période prolongée, débranchez le câble d'alimentation et sortez toutes les denrées. Nettoyez l'appareil et maintenez la porte ouverte. Pour préservez l'apparence de votre appareil, vous pouvez polir l'extérieur et les accessoires de la porte à l'aide de cire en silicone. Nettoyez le condenseur à l'arrière de l'appareil une fois par an à l'aide d'une brosse ou d'un aspirateur. L'accumulation de poussière entraîne une plus grande consommation d'énergie. Inspectez le joint de porte de temps en temps. Nettoyez à l'eau uniquement et séchez complètement.

Nettoyage des accessoires Balconnets de porte : Sortez tous les produits des balconnets. Soulevez le couvercle du balconnet vers le haut et enlevez-le latéralement. Retirez le balconnet en le poussant vers le haut et en le tenant par dessous. Récipient récupérateur (bac) : Vérifiez que le bac à l'arrière de l'appareil soit toujours propre. Dégagez doucement la fermeture du bac du compresseur en le poussant au moyen d'un outil (tel qu'un tournevis), afin que la cuvette puisse être enlevée.

• Nettoyez les produits et légumes frais avant de les introduire dans le bac à légumes. • Emballez ou enveloppez toujours les aliments ou mettez-les dans des récipients appropriés avant de les placer dans l'appareil. • Emballez les aliments qui ne se conservent pas à basse température dans des sacs en polyéthylène (ananas, melons, concombres, tomates etc.). • Les produits à forte odeur ou ayant tendance à développer une odeur devront être enveloppés dans un emballage hermétique ou résistant aux odeurs. • Séparez les produits frais des aliments cuisines afin d'éviter une contamination microbienne. • Ne conservez jamais la viande crue au réfrigérateur plus de 2 ou 3 jours. • Videz le reste de nourriture contenu dans la boîte de conserve et conservez-le dans un récipient approprié. • Référez-vous à la durée de conservation indiquée sur l'emballage. • N'obstruez pas la circulation d'air à l'intérieur de l'appareil en couvrant les clayettes. • Ne conservez jamais de substances dangereuses ou toxiques dans votre appareil. • Inspectez toujours la nourriture qui a été stockée pendant un certain temps afin de s'assurer qu'elle soit comestible. • Ne conservez pas les produits frais et les aliments cuisines ensemble dans le même récipient. • Fermez la porte immédiatement après l'avoir ouverte afin d'éviter une consommation d'énergie inutile. • N'utilisez pas d'objets durs ou tranchants pour enlever la couche de givre. • N'introduisez pas de denrées chaudes dans 6 votre appareil.

Exemples d'Utilisation Vin blanc, bière et eau minérale

rafraîchir avant usage

ne pas conserver au réfrigérateur

conserver dans des sacs en polyéthylène uniquement utiliser des récipients hermétiques ou sacs en polyéthylène ; pour des résultats optimaux, sortir du réfrigérateur une

heure avant la dégustation. à conserver pendant une courte durée uniquement, utiliser

des emballages hermétiques à ne pas conserver avec des produits délicats tels que

Viande crue ou volaille

les aliments cuisinés ou le lait

Bruits normaux de fonctionnement Aussi, afin d'éviter des vibrations et bruits gênants, assurez- vous que :

Divers bruits de fonctionnement sont complètement normaux en raison du fonctionnement du système réfrigérant de votre appareil ;

• Votre réfrigérateur est à plat sur ces quatre pieds. • Votre réfrigérateur ne touche pas les murs, objets environnant ou placards et meubles de cuisine.

• Des bruits de gargouillement, sifflement, ébullition ou bouillonnement sont occasionnés par le gaz qui circule dans le système réfrigérant. Ces bruits se font encore entendre pendant un instant après que le compresseur se soit éteint.

• Les conserves, bouteilles ou plats à l'intérieur du réfrigérateur ne se touchent et ne s'entrechoquent pas.

• Des bruits soudains et aigus de coup ou bruits secs sont produits par l'expansion et la contraction des parois intérieures ou de composants à l'intérieur des rangements.

• Toutes les clayettes et casiers sont installés correctement dans les compartiments et portes du réfrigérateur.

• Des bruits de bourdonnement, ronronnement, de vibration ou de vrombissement aigu sont provoqués par le compresseur. Ces bruits sont légèrement plus forts au démarrage du compresseur et s'atténuent lorsque l'appareil atteint les températures de fonctionnement.

Réversibilité des portes

1- L'appareil ne fonctionne pas, même s'il est mis sous tension.

Procédez dans l'ordre numérique (Fig. 6).

• Vérifiez que la prise d'alimentation soit branchée correctement ! • Vérifiez que l'alimentation électrique soit en état de marche, ou si le disjoncteur a été déclenché ! • Vérifiez si la commande de température est correctement réglée ! 2- L'éclairage intérieur ne fonctionne pas. Vérifiez la prise ! Vérifiez l'installation de l'ampoule ! Débranchez le câble d'alimentation avant d'inspectez l'ampoule. (Référez-vous également à la section « Remplacer l'ampoule intérieure ») 3- Autres anomalies possibles Toute anomalie n'implique pas notre service clientèle. Dans la majorité des cas, vous pouvez y remédier facilement sans avoir recours à une intervention. Avant de demander notre assistance, veuillez vérifier si l'anomalie a été occasionnée par une erreur d'utilisation. Si c'est le cas et qu'une intervention a été demandée, des frais de service seront à votre charge même si l'appareil est encore sous garantie. Si le problème persiste, veuillez consulter votre vendeur ou le service clientèle. Lors de votre appel, munissez-vous du modèle et numéro de série de votre appareil. La plaque signalétique est située à l'intérieur de l'appareil.

Signification de la fiche énergétique

(À titre indicatif uniquement)

Énergie Plus efficace

A B C D E F G Moins efficace Consommation énergétique kWh/an (basée sur les résultats types des t ests réalisés sur 24 heures)

La consommation réelle dépendra de comment l'appareil est utilisé et d'où il est installé.

Produits frais volume l Produits surgelés volume l Compartiment fraîcheur volume l

Bruit (dB (A) re 1 pW)

Vous pouvez coller la fiche énergétique fournie dans le sachet polybag au cadre ci-dessus.
