MANUAL DE UTILIZADOR CH 600 ZANUSSI

Indicações de segurança ....58

para o instalador dos móveis de cozinha 58

para o utilizador 59

Informações gerais 60

Sistema de aspiração do ar 60

Sistema de circulação do ar 60

Uso do exaustor 61

Ventilação correcta 61

Manutenção 62

Limpeza 62

Filtro metálico antigordura 62

Substituição da lâmpada 63

Acessórios 64

Serviço de assistência....64

Se o exaustor não funcionar 64

Dados Técnicos....65

Instalação 65

Descembalar 65

Colocação 65

Ligação eléctrica 65

Montagem 66

Antes de usar a coifa recomendamos ler cuidadosamente o presente manual que lhe fornecerá uma clara descrição do aparelho e de suas múltiplas funções.

Para evitar de correr os riscos aos quais estamos expostos ao utilizar aparelhos eléctricos, é importante que sua nova coifa aspirante seja correctamente instalada e que, para evitar um uso inadequado e riscos inúteis, as instruções sejam lidas com muita atenção.

Conservar o manual de instruções em local de fácil acesso para quando sua nova coifa for utilizada.

Indicações de segurança

para o instalador dos móveis de cozinha

- O tubo de evacuação do ar deve ter um diâmetro de 120 mm se o aparelho for utilizado para evacuar o ar para o exterior. Atenção: O tubo não é fornecido e deve ser adquirido separadamente.

- No momento da montagem do exaustor respeite as distâncias mínimas indicadas a seguir entre a superfície da placa de cozedura e a borda inferior do exaustor: Placa de cozedura eléctrica 600 mm Placa de cozedura a gás 700 mm Se as instruções de instalação do dispositivo de cozimento a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

- A depressão do ar no ambiente onde são instalados sistemas de aquecimento não deve ser superior a 4 Pa (4x10 ^-5 bars), quando funcionam simultaneamente quer o exaustor com evacuação do ar, quer os sistemas de aquecimento.

- O ar aspirado não deve ser eliminado através de chaminés. Além disso, é proibido evacuar o ar através de condutas de ventilação dos ambientes dentro das quais estejam instalados sistemas de aquecimento.

- Para evacuar o ar aspirado através de uma chaminé não utilizada há muito tempo, será preciso obter o parecer positivo de um limpa-chaminés qualificado. A evacuação do ar aspirado deverá ser feita de acordo com as prescrições das normas locais vigentes.

- Quando o exaustor for utilizado no modo de evacuação, será necessário prever no ambiente uma abertura, com dimensões suficientes, para a entrada do ar (aproximadamente as mesmas dimensões do furo de evacuação).

- Algumas normas locais da construção civil apresentam restrições para o uso simultâneo, num mesmo ambiente, de exaustores de aspiração e de sistemas de aquecimento ligados a uma chaminé, tais como aquecedores a carvão, a nafta ou a gás.

- O funcionamento simultâneo e sem riscos de aparelhos ligados a chaminés e de exaustores só pode ser garantido se o ambiente e/ou o apartamento (com aposentos comunicantes) tiver uma entrada de ar adequada de cerca de 500-600 cm², para impedir uma depressão durante o funcionamento do exaustor.

- Se tiver dúvidas, solicite o parecer e a aprovação de um limpa-chaminés qualificado da sua região ou da entidade local competente.

- Visto que para os ambientes onde não estão instalados sistemas de aquecimento vale a regra de prever uma abertura para a entrada do ar de dimensões iguais às da abertura de evacuação, o rendimento do sistema de

evacuação pode resultar reduzido se a entrada do ar for superior a 500-600 cm².

- O funcionamento do exaustor com circulação do ar não apresenta nenhum tipo de perigo nas condições conhecidas, não estando por isto sujeito a nenhuma das prescrições indicadas acima.

- As condições óptimas para o funcionamento do exaustor com evacuação do ar são garantidas se forem respeitadas as seguintes indicações:

• prever um traçado breve e directo
• utilizar o menor número possível de cotovelos nos tubos
• instalar os tubos com curvas de raio largo em vez de usar ângulos rectos
• utilizar tubos com o maior diâmetro possível (mín. ∅ 120 mm).

- O não cumprimento destas regras de base provocará uma perda sensível de potência e um aumento do ruído emitido pelo aparelho.

para o utilizador

• Todas as reparações devem ser feitas exclusivamente por um técnico especializado. Em caso de avaria, dirija-se ao nosso Serviço de Assistência Pós-venda ou ao seu revendedor.
• Certifique-se de que a chama fique coberta durante o funcionamento do exaustor para evitar que o calor excessivamente intenso possa danificá-lo. É terminantemente proibido usar o exaustor com a chama não coberta nos fogões a gás, a nafta e a carvão.
• Durante o funcionamento do exaustor é necessário manter as frigideiras sempre sob controlo.
• O óleo e a gordura aquecidos inflamam-se com extrema facilidade... Tome sempre muito cuidado durante o funcionamento do exaustor.
• A utilização de óleo usado pode provocar mais facilmente fenómenos de autocombustão.
• Lembre-se de que os fenómenos de aquecimento excessivo podem ser causa de incêndios.
• É terminantemente proibido flambear alimentos em baixo do exaustor.
• Antes de mexer no exaustor, inclusive para a substituição de uma lâmpada, é necessário desligar e isolar o aparelho da fonte de alimentação eléctrica (extraia os fusíveis ou abra os interruptores automáticos).
• É muito importante respeitar os intervalos de limpeza e de substituição do filtro. O não cumprimento desta indicação pode ser causa de incêndios decorrentes da acumulação de gorduras no filtro.

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto.

O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eléctrico e electrónico.

A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.

Informações gerais

• O exaustor de aspiração destina-se à evacuação do ar mas, graças ao uso de um filtro de carvão ativado (acessório), pode ser utilizado como aparelho para a circulação do ar.
• Neste último caso, será preciso utilizar um filtro de carvão ativado original (ver "Acessórios").

Atenção! Alguns modelos já são dotados de filtros de carvão ativado, estes se encontram fixados a uma das proteções laterais em poliestireno e devem ser montados antes de utilizar a coifa em versão filtrante.

Sistema de aspiração do ar

• O ar é evacuado para o exterior através de uma conduta ligada ao tubo de aspiração A, Fig. 1.
• Para obter a melhor performance, o tubo de descarga deveria ter um diâmetro idêntico àquele do anel de conexão.

Sistema de circulação do ar

• Neste caso, o ar atravessa um filtro de carvão ativado e é reintroduzido no ambiente.
• Para o funcionamento com circulação do ar é preciso utilizar o filtro de carvão ativado (ver "Acessórios").
• Montar o defletor com 2 parafusos ∅ 3,5x6.5 mm. Fig. 2.

• A coifa é dotada de velocidade regulável. Aconselha-se ligar a coifa alguns minutos antes de iniciar o cozimento e fazê-la funcionar por mais 15 minutos após o fim do cozimento de modo a eliminar com segurança todos os odores. Os comandos se encontram na parte frontal da coifa:
• Tecla luz: esta tecla serve para ligar e desligar a luz
• Tecla Motor: Esta tecla serve para desligar o motor de aspiração.
• Velocidade 1: Esta tecla serve para selecionar a velocidade/potência de aspiração 1.
• Velocidade 2: Esta tecla serve para selecionar a velocidade/potência de aspiração 2.
• Velocidade 3: Esta tecla serve para selecionar a velocidade/potência de aspiração 3.

Ventilação correta

Para que o exaustor de cozinha funcione corretamente, as janelas da cozinha deverão estar fechadas. Em vez disso, deverá estar aberta uma janela numa divisão adjacente.

Manutenção

- Isole o exaustor da fonte de alimentação elétrica antes de efetuar qualquer operação de manutenção.

Limpeza

• Atenção: desligue o exaustor da alimentação elétrica antes de efetuar as operações de limpeza. Não introduza objetos pontiagudos na grade de proteção do motor.
• Limpe as partes exteriores com um detergente delicado. Evite o uso de detergentes corrosivos, escovas ou palhas de aço.
• Limpe o painel de comando e a grade do filtro antigordura com um pano levemente embebido num detergente líquido delicado.
• É muito importante que sejam respeitados os intervalos de limpeza e de substituição do filtro. O não cumprimento destas regras pode provocar riscos de incêndio causados pela acumulação de substâncias gordurosas no filtro.

Filtro metálico antigordura

- A finalidade dos filtros metálicos é a de reter as partículas de gordura que se formam durante a cozedura dos alimentos. Os filtros podem ser utilizados quer no modo de funcionamento com evacuação, quer no modo de funcionamento com circulação do ar. Os filtros metálicos antigordura devem ser removidos de quatro em quatro semanas e lavados manualmente ou na máquina de lavar louça.

Remoção do filtro metálico de gorduras

- Em primeiro lugar, empurre o filtro metálico para a parte traseira do aparelho e, em seguida, extraia-o por baixo. Fig. 3.

Lavagem manual

Mergulhar o(s) filtro(s) metálico(s) de gorduras por aproximadamente uma hora em água quente com um detergente para gorduras, então, enxaguar com muita água quente. Se necessário, repetir o procedimento. Remontar os filtros de gorduras quando estes estiverem secos.

Máquina de lavar louças

Colocar os filtros de gorduras na máquina de lavar louças. Selecionar o programa de limpeza mais potente e na mais alta temperatura, no mínimo 65°C. Repetir o procedimento. Remontar os filtros de gorduras quando estes estiverem secos. Quando os filtros metálicos de gorduras são lavados em máquina de lavar louças, pode ocorrer uma pequena descoloração dos mesmos; este fato não tem nenhuma influência em sua performance.

- Limpar internamente a caixa utilizando apenas uma solução quente de detergente (nunca utilizar detergentes cáusticos, pós abrasivos ou escovas).

Atenção

• O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição do filtro pode provocar riscos de incêndio.
• O fabricante declina toda e qualquer responsabilidade pelos danos ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas anteriormente.

• O filtro de carvão ativo é utilizado quando o exaustor funciona na versão com circulação do ar.
• Deverão sempre ser utilizados filtros de carvão ativo originais (ver “Acessórios”).

- Substituição do filtro de carvão ativo Geralmente, o filtro de carvão ativado deve ser substituído pelo menos uma vez a cada 4 meses. Este filtro não é lavável, nem regenerável. Para garantir uma boa absorção dos odores, é necessário que o volume funcional dos carvões ativados seja proporcional à condução do ar da coifa. Neste caso, a alta qualidade dos carvões ativados garante uma absorção eficaz dos odores de cozimento por cerca de 4 meses, pressupondo uma utilização normal da coifa. Portanto, deve-se usar exclusivamente filtros originais e, sobretudo, não esquecer de substituí-los.

- Montagem - Fig. 4 Aplicar um filtro à direita e um à esquerda como cobertura de ambas as grelhas de proteção do rotor do motor, em seguida, girar a maçaneta central dos filtros em sentido horário.

- Para a remoção, efetue as operações descritas acima na ordem inversa. - No momento de encomendar um filtro de reposição, indique o modelo e o número de referência do produto. Estes dados estão indicados na placa posta no interior do aparelho.

- Os filtros de reposição podem ser encomendados ao Serviço de Assistência Pós-venda.

Substituição da lâmpada

• Desligue o exaustor da rede elétrica de alimentação tirando a ficha da tomada de corrente.
• Remova o filtro de gorduras.
• Substitua a lâmpada defeituosa por outra do mesmo tipo.
• Remonte o filtro de gorduras.
• Se a lâmpada não acender, verifique se está fixada corretamente antes de se dirigir ao Serviço de Assistência Pós-venda.

Serviço de assistência

Para obter informações ou solicitar assistência em caso de avaria, dirija-se ao nosso Serviço de Assistência Pós-venda (ver a lista dos pontos de serviço).

No momento da chamada, indique:

1. O modelo do aparelho
2. O número de referência
3. O número do aparelho

Estes dados estão indicados na placa de referência posta no interior do aparelho, visível removendo a grade do filtro antigordura.

Visando o desenvolvimento técnico do produto, o fabricante reserva-se o direito de efetuar as modificações de fabrico e nas cores que considerar necessárias.

Se o exaustor não funcionar

Antes de contactar Assistência Técnica

Verificar se a ficha está ligada à tomada da parede e que não há nenhum fusível queimado. Não proceder a quaisquer operações que possam causar perigos ou danificar o produto. Se o problema persistir, contacte o seu distribuidor ou uma empresa de serviço aprovada.

Mudança do cabo

Se o cabo para o exaustor estiver danificado, deve ser substituído por um concessionário da marca, uma vez que são necessárias ferramentas especiais para efectuar o trabalho.

Assistência Técnica e peças sobressalentes

A Assistência Técnica e as peças sobressalentes poderão ser obtidas através do seu distribuidor ou do Electroservice. Quando pede assistência ou encomenda peças sobressalentes deverá estar apto a indicar o número do produto e a denominação do modelo. Encontra esta informação na etiqueta de identificação. Se remover o filtro para gordura, encontra a etiqueta de identificação por trás.

Electroservice

Quinta da Fonte

Ed. Gonçalves Zarco - Q 35

2774-518 Paço d'Arcos

Telephone: [phone]

Dados Técnicos

Modelo	Dimensões			Iluminação	Filtro antigordura	Potência nominal total	Ligação
	Altura	Largura	Profund.
EFCL 650	55-64,5	59,9	51,5	2 x 40W	2	250 W	220-240 V
EFC650	87,5-111,6	59,9	51,5	2 x 40W	2	250 W	230 V
EFC950	87,5-111,6	89,9	51,5	2 x 40W	3	250 W	230 V
CH 1200	87,5-111,6	119,9	51,5	2 x 40W	4	250 W	230 V
CH900	87,5-111,6	89,9	51,5	2 x 40W	3	250 W	230 V
CH600	87,5-111,6	59,9	51,5	2 x 40W	2	250 W	230 V

Sujeito a alteração sem aviso prévio.

Instalação

Desembalar

Verificar se o exaustor não está danificado. Os danos de transporte deverão ser imediatamente transmitidos a um responsável do sector de Danos de Transporte, falhas e eventuais pormenores em falta deverão ser imediatamente transmitidos ao vendedor. É favor guardar o material de embalagem para que as crianças pequenas não possam brincar com ele.

Colocação

O exaustor deve ser montado na parede.

Depois de instalado, o exaustor deverá ficar pelo menos 60 cm acima dos queimadores eléctricos e 70cm acima de queimadores a gás ou queimadores mistos. Fig. 5.

Se as instruções de instalação do dispositivo de cozimento a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Ligação eléctrica

Indicações de segurança para o electricista

Antes de ligar o aparelho verifique se a tensão indicada na placa de identificação coincide com a tensão da rede. Se o aparelho estiver equipado com uma ficha de alimentação eléctrica, esta poderá ser introduzida numa tomada qualquer que tenha sido instalada em conformidade com as normas, num local de fácil acesso.

Se for necessário efectuar uma ligação fixa, esta deverá ser feita por um electricista qualificado. A ligação deverá ser feita através de um dispositivo de protecção que actua em todos os pólos cujos contactos tenham uma abertura não inferior a 3 mm.

O fabricante declina toda e qualquer responsabilidade pelos defeitos decorrentes do não cumprimento das instruções acima indicadas.

Fig. 5

Instalação

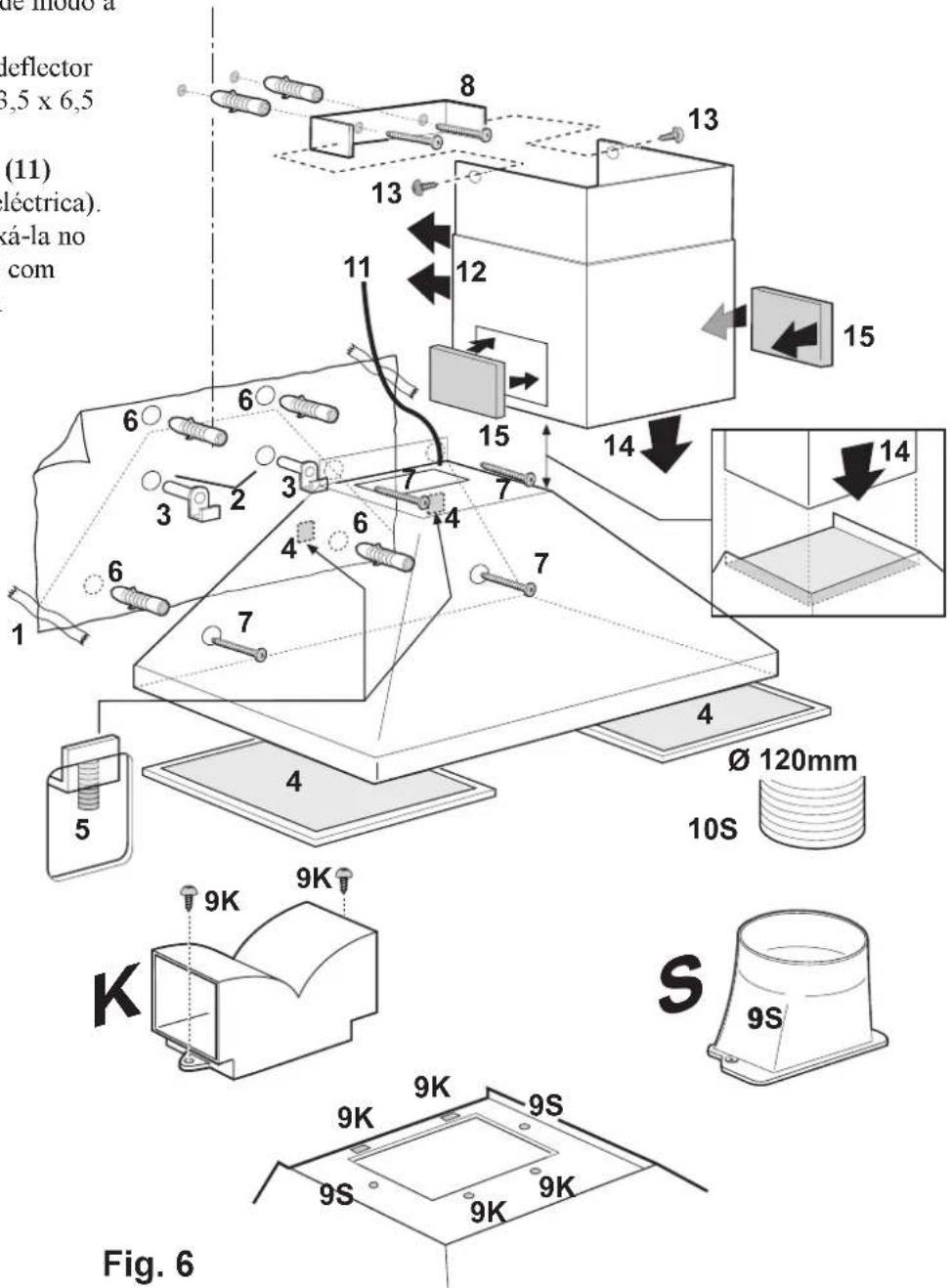

Montagem - Fig. 6

• Posicionar o gabarito (1) à parede, marcar os dois pontos em correspondência dos furos a ser praticados e, então, executar os furos (2 x ∅12 mm) (2).
• Inserir os dois ganchos dotados de buchas para parede (3).
• Tirar os filtros de gordura metálicos (4) e enganchar a coifa à chaminé, ajustá-la horizontalmente agindo nos parafusos de regulação (5).
• Marcar 2/4 furos na parede (6). Em seguida, tirar a coifa dos ganchos e fazer os furos (2/4 x ∅ 8 mm), em correspondência aos sinais de marcação. Inserir as buchas para parede nos furos e pendurar novamente a coifa aos ganchos, fixar definitivamente a coifa (7) com parafusos (2/4 x ∅5 x 45 mm).
• Fixar o suporte da chaminé (8) com buchas para parede ∅ 8 mm e parafusos ∅ 5 x 45 mm a 3-4 mm abaixo do teto, bem centralizado com relação à coifa abaixo e perfeitamente na horizontal.
• Versão aspirante: Fixar o anel de conexão (S) no topo da coifa com dois parafusos ∅ 3,5 x 6,5 mm (9S): em seguida, inserir um tubo suficientemente comprido de modo a alcançar o exterior (10S).

Versão filtrante: Fixar o defletor (K) com dois parafusos ∅ 3,5 x 6,5 mm (9K).

• Efetuar a conexão elétrica (11) (ver capítulo — Conexão elétrica).
• Inserir a chaminé (12) e fixá-la no alto ao suporte da chaminé com dois parafusos ∅ 3 x 9 mm (13).

Fazer a parte inferior da chaminé escorregar para baixo e inserir a chaminé no lado superior da coifa (14).

- Enfim, inserir as grelhas (15) em ambos os lados da chaminé.
