CH 600 - Cappa ZANUSSI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina
Marca	Zanussi
Modello	CH 600
Larghezza	60 cm
Profondità	Circa 50 cm
Altezza	Circa 30 cm (variabile in base all'installazione)
Peso	Circa 10 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza massima	200 W
Numero di velocità	3
Tipo di comando	Pulsanti meccanici
Illuminazione	2 lampadine a incandescenza (max 40 W ciascuna)
Portata d'aria massima	Circa 600 m³/h
Classe energetica	D (secondo la vecchia normativa)
Livello sonoro	Circa 65 dB(A) alla velocità massima
Tipo di filtro	Filtro antigrasso metallico lavabile
Manutenzione filtri	Lavare in lavastoviglie ogni 2 mesi
Sostituzione filtro al carbone	Richiesto per versione ricircolo, ogni 6 mesi
Diametro condotto di evacuazione	150 mm
Tipo di installazione	Fissaggio a parete o sotto mobile
Altezza di installazione minima	65 cm sopra un piano elettrico, 75 cm per gas
Ricambi disponibili	Filtri, lampadine, pulsanti, motore
Riparabilità	Indice di riparabilità non comunicato
Informazioni generali	Manuale d'uso disponibile in più lingue

Domande frequenti - CH 600 ZANUSSI

Come installare la cappa Zanussi CH 600?

L'installazione deve essere effettuata da un professionista qualificato. La cappa si fissa a parete o sotto un mobile. Rispettare una distanza minima di 65 cm sopra un piano elettrico e 75 cm per un piano a gas. Utilizzare un condotto di evacuazione di diametro 150 mm.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici sono lavabili in lavastoviglie a max 65°C. Lavarli ogni 2 mesi o più spesso in caso di uso intensivo.

Quando bisogna sostituire il filtro al carbone?

Il filtro al carbone deve essere sostituito ogni 6 mesi se la cappa viene utilizzata in modalità ricircolo. Non è lavabile.

Cosa fare se la cappa non si accende?

Controllare prima l'alimentazione elettrica (fusibile, interruttore). Se la spia dell'illuminazione non si accende, sostituire le lampadine. Se il problema persiste, contattare il servizio post-vendita.

Come cambiare la lampadina della cappa?

Scollegare prima l'apparecchio. Aprire il coperchio di protezione. Sostituire la lampadina difettosa con una lampadina a incandescenza dello stesso tipo (E14, max 40 W). Richiudere il coperchio.

La cappa fa molto rumore, è normale?

Il livello sonoro varia in base alla velocità. Alla velocità massima, il rumore può raggiungere 65 dB(A). Se il rumore è anomalo, verificare che i filtri siano puliti e che nulla ostruisca il motore.

Posso utilizzare la cappa senza evacuazione esterna?

Sì, la cappa può funzionare in modalità ricircolo. È necessario installare un filtro al carbone (non fornito) e un deflettore di uscita aria.

Come regolare le velocità di aspirazione?

Utilizzare i pulsanti meccanici sul pannello di comando. Premere il pulsante corrispondente alla velocità desiderata (1, 2 o 3). Una spia indica la velocità attiva.

Dove trovare ricambi per la Zanussi CH 600?

I ricambi (filtri, lampadine, pulsanti, motore) sono disponibili presso i rivenditori autorizzati Zanussi o su siti specializzati. Utilizzare il numero modello CH 600 per identificare i pezzi.

Come ottenere il manuale d'uso in italiano?

Il manuale è disponibile gratuitamente su notice-facile.com. Puoi scaricarlo in formato PDF o richiedere una traduzione via email.

MANUALE UTENTE CH 600 ZANUSSI

Norme di sicurezza 24

Per l'installatore 24

Per l'utente 25

Generalità 26

Versione aspirante 26

Versione filtrante 26

Funzionamento della cappa 27

Ventilazione corretta 27

Manutenzione e cura 28

Pulizia 28

Filtro grassi in metallo 28

Filtro al carbone 29

Sostituzione delle lampadine 29

Accessori speciali 30

Servizio assistenza tecnica 30

Dati tecnici 30

Installazione 31

Rimozione dell'imballaggio 31

Ubicazione 31

Collegamento Elettrico 31

Montaggio 32

Prima di usare la cappa vi raccomandiamo tuttavia di leggere attentamente il presente manuale che vi fornirà una chiara descrizione dell'apparecchio e delle sue molteplici funzioni.

Per evitare i rischi che sempre si corrono utilizzando apparecchi elettrici, è importante che la vostra nuova cappa aspirante venga installata correttamente e che quindi leggiate attentamente le istruzioni onde evitare un uso inadeguato e rischi inutili.

Conservate il manuale d'istruzioni a portata di mano per quando utilizzerete la vostra nuova cappa.

Per l'installatore

• Nella versione aspirante, la cappa deve essere collegata ad un tubo di scarico da ∅ 120 mm. Attenzione! Il tubo di scarico non è fornito.
• Durante l'installazione, rispettare le seguenti distanze minime dai piani di cottura/fornelli a gas: piani di cottura elettrici 600 mm fornelli a gas 700 mm

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

• Le norme nazionali sui sistemi a combustione stabiliscono una depressione massima di 0.004 bar nei locali.
• L'uscita dell'aria non deve essere collegata a canne fumarie o condotti di combustione del gas. L'uscita dell'aria non deve in nessun caso essere collegata ai condotti di ventilazione di locali dove sono installati apparecchi a combustione. • L'installazione dell'uscita dell'aria deve essere conforme alle norme stabilite dagli enti preposti.
• Quando l'apparecchio viene utilizzato nella versione aspirante, il diametro del condotto di ventilazione deve essere lo stesso del tubo di uscita della cappa.
• La regolamentazione edilizia nazionale e regionale impone numerose limitazioni all'uso di cappe ed elettrodomestici a combustione collegati ad una canna fumaria, come gli apparecchi di riscaldamento a carbone o a petrolio oppure stufe a gas, nello stesso ambiente.
• Le cappe possono essere utilizzate con elettrodomestici collegati ad una canna fumaria senza correre pericoli soltanto se il locale o appartamento (combinazione aria/ambiente) è ventilato dall'esterno a mezzo di un foro di ventilazione grande circa 500-600 cm², per evitare la formazione di una depressione durante il funzionamento della cappa.
• In caso di dubbi, contattare l'ente di controllo preposto oppure l'ispettorato edilizio.
• Poiché nei locali con apparecchi a combustione la norma prevede un foro di uscita delle stesse dimensioni del foro di ventilazione, un foro più grande di 500-600 cm² potrebbe ridurre il rendimento della cappa aspirante.
• Nella versione filtrante, la cappa funzionerà senza correre alcun rischio e senza dover ricorrere alle misure summenzionate.
• Qualora la cappa venisse utilizzata nella versione aspirante, per un funzionamento ottimale dovranno essere osservate le seguenti norme:
• tubo di uscita breve e diritto
• ridurre al minimo le curve
• evitare di installare tubi con angoli acuti; devono avere soltanto curve a largo raggio.
• utilizzare tubi più larghi possibile (preferibilmente dello stesso diametro del foro di uscita). L'inosservanza di queste regole fondamentali porterà ad una riduzione drastica del rendimento e aumenterà la rumorosità della cappa.

Per l'utente

• Coprire sempre gli elementi accesi per evitare che il calore in eccesso danneggi l'elettrodomestico. Nel caso di fornelli alimentati a gas, petrolio e carbone, evitare le fiamme libere.
• Controllare attentamente la frittura di cibi sui piani di cottura / fornelli.
• L'olio surriscaldato della pentola potrebbe prendere fuoco.
• Nel caso in cui l'olio utilizzato sia sporco, potrebbe aumentare il rischio di autocombustione.
• È estremamente importante notare che il surriscaldamento può essere causa di incendi.
• È vietato cuocere cibi alla fiamma sotto la cappa.
• Disinserire sempre l'apparecchio dalla rete elettrica prima di effettuare qualsiasi operazione di manutenzione, inclusa la sostituzione di lampade (togliere il fusibile dal portafusibili oppure disinserire l'interruttore automatico).
• È molto importante pulire la cappa e sostituire il filtro agli intervalli consigliati. L'inosservanza delle suddette disposizioni potrebbe causare l'accumulo di depositi di grasso, comportando rischi di incendio.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti.

Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Generalità

• La cappa viene fornita come apparecchio aspirante e può essere utilizzata anche con funzione filtrante inserendo due filtri a carboni attivo (accessorio speciale).
• Utilizzare filtri a carbone attivo originale (vedi accessori speciali).

Attenzione! Alcuni modelli sono già provvisti di filtri a carbone, questi si trovano fissati ad una delle protezioni laterali in polistirolo e devono essere montati prima di utilizzare la cappa in versione filtrante.

Versione aspirante

• I fumi vengono espulsi all'esterno attraverso un tubo collegato alla flangia A. Fig. 1.
• Per un miglior rendimento, il tubo dovrebbe avere lo stesso diametro del foro di uscita.

• L'aria è filtrata mediante un filtro a carbone e fatta ricircolare nel locale attraverso i lati superiori del camino. - Per il funzionamento in versione filtrante è necessario il filtro a carbone attivo (vedere il paragrafo “Accessori speciali”). - Fissare il deflettore dell'aria con 2 viti ∅3,5x6.5 mm. Fig. 2.

Funzionamento della cappa

• La cappa è provvista di più velocità. Si consiglia di mettere in funzione la cappa alcuni minuti prima di iniziare a cucinare per fare in modo che si crei una depressione all'interno del locale e di lasciarla in funzione dopo aver terminato la cottura dei cibi per circa 15 minuti o fino alla scomparsa degli odori. I tasti per il controllo delle funzioni della cappa sono nella parte anteriore della cappa:
• Tasto luce: accende e spegne l'illuminazione della cappa.
• Tasto motore: serve per spegnere la cappa.
• Velocità 1: serve per selezionare la velocità/ potenza di aspirazione 1.
• Velocità 2: serve per selezionare la velocità/ potenza di aspirazione 2.
• Velocità 3: serve per selezionare la velocità/ potenza di aspirazione 3.

Ventilazione corretta

Affinché la cappa aspirante funzioni correttamente si dovrebbero chiudere le finestre della cucina e aprire una finestra in una stanza adiacente.

Manutenzione e cura

- Disconnettere sempre l'apparecchio dalla rete elettrica prima di iniziare qualsiasi operazione di manutenzione.

Pulizia

• Attenzione: disconnettere l'apparecchio dalla rete elettrica prima di effettuare qualsiasi operazione di pulizia.
• Non introdurre oggetti acuminati nella griglia di protezione del motore.
• Per lavare esternamente la cappa usare una soluzione detergente delicata. Non utilizzare detergenti caustici, polveri o spazzole abrasive.
• Pulire saltuariamente il pannello comandi e la griglia del filtro con un panno umido e detergenti delicati.
• È estremamente importante pulire la cappa e sostituire i filtri agli intervalli consigliati. L'inosservanza delle suddette disposizioni potrebbe causare l'accumulo di depositi di grasso, comportando rischi di incendio.

Filtro grassi in metallo

- Il filtro grassi ha lo scopo di aspirare le particelle di grasso che si formano durante la cottura dei cibi. Deve essere sempre utilizzato in entrambe le versioni ad evacuazione esterna o a riciclo interno. Attenzione: il filtro grassi in metallo deve essere tolto e lavato sia a mano che in lavastoviglie ogni 4 settimane.

Apertura del filtro grassi in metallo

- Tirare lo sgancio a molla verso dietro ed estrarre il filtro verso il basso. Fig. 3.

Lavaggio dei filtri a mano

- Lasciare i filtri a bagno per circa un'ora in acqua calda con un detersivo sciogligrasso, risciacquare abbondantemente con acqua calda. Se necessario ripetere l'operazione. Rimettere a posto i filtri quando sono asciutti.

Lavaggio in lavastoviglie

• Sistemare i filtri nella lavastoviglie. Selezionare il programma di lavaggio più potente e la temperatura più elevata, almeno 65° C. Ripetere l'operazione. Rimettere i filtri al loro posto quando sono asciutti. Quando il filtro grassi in metallo viene lavato in lavastoviglie, può leggermente scolorire senza però influire sulle sue prestazioni.
• Pulire l'interno della cappa usando soltanto una soluzione detergente calda (evitare detersivi caustici, polveri abrasive o spazzole).

Attenzione

• L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.
• Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

• Si raccomanda di utilizzare il filtro al carbone attivo soltanto durante il funzionamento della cappa nella versione filtrante.
• Per il funzionamento della cappa nella versione filtrante è necessario il filtro al carbone attivo originale (vedere Accessori Speciali).
• Il filtro ai carboni attivi non può essere né lavato, né riutilizzato.
• Di norma il filtro ai carboni attivi va sostituito ogni quattro mesi.
• Montaggio - Fig. 4 Applicare un filtro a destra ed uno a sinistra a copertura di entrambe le griglie di protezione della girante del motore, dopodiché girare la maniglia centrale dei filtri in senso orario.
• Per smontare il filtro procedere in senso inverso.
• Pulire l'interno della cappa usando soltanto una soluzione detergente calda (evitare detersivi caustici, polveri abrasive o spazzole).
• Specificare sempre il codice del modello della cappa ed il numero di serie quando vengono ordinati i filtri sostitutivi. Questi dati si trovano nella targhetta di identificazione all'interno dell'apparecchio.
• Il filtro al carbone attivo può essere richiesto al servizio assistenza tecnica.

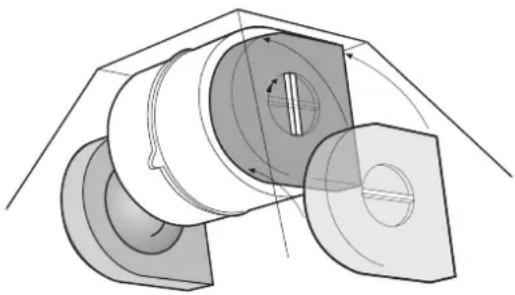

Sostituzione delle lampadine

• Scollegare la cappa dalla rete elettrica.
• Rimuovere il filtro grassi.
• Sostituire la lampada danneggiata con una identica.
• Rimontare il filtro grassi.
• Nel caso in cui la luce non dovesse funzionare, assicurarsi che le lampade siano state correttamente installate prima di chiamare l'assistenza tecnica.

Servizio assistenza tecnica

È possibile telefonare al nostro servizio di assistenza tecnica (vedere l'elenco dei centri di assistenza) ogni volta che si desiderano informazioni o in caso di guasti.

Si raccomanda di specificare:

1. Il codice del modello
2. Il numero di serie (E-Nr.)
3. Il numero di fabbricazione (F-Nr.)

Questi dati si trovano sulla targhetta di identificazione all'interno dell'apparecchio, dietro il filtro grassi.

Ci riserviamo il diritto di modificare le caratteristiche e i colori dei prodotti, frutto della nostra politica di continuo sviluppo tecnologico.

Dati tecnici

Modello	Dimensioni			Lampade	Filtri grassi	Assorbimento Totale	Collegamento Elettrico
	Altezza	Larghezza	Profindità
EFCL 650	55-64,5	59,9	51,5	2 x 40W	2	250 W	220-240 V
EFC650	87,5-111,6	59,9	51,5	2 x 40W	2	250 W	230 V
EFC950	87,5-111,6	89,9	51,5	2 x 40W	3	250 W	230 V
CH 1200	87,5-111,6	119,9	51,5	2 x 40W	4	250 W	230 V
CH900	87,5-111,6	89,9	51,5	2 x 40W	3	250 W	230 V
CH600	87,5-111,6	59,9	51,5	2 x 40W	2	250 W	230 V

Ci riserviamo il diritto di cambiare le caratteristiche ed i colori dei prodotti frutto della nostra politica di continuo sviluppo tecnologico.

Installazione

Rimozione dell'imballaggio

Controllate che la cappa aspirante non sia danneggiata. Danni dovuti al trasporto vanno segnalati immediatamente al responsabile del trasporto. In caso di danni, difetti o pezzi mancanti, occorre comunicarlo tempestivamente al rivenditore.

Tenete sotto controllo il materiale d'imballaggio ed evitate che i bambini vi giochino.

Ubicazione

La cappa va montata sul muro.

Una volta installata, la cappa deve trovarsi almeno 60 cm sopra i piani di cottura elettrici e 70 cm sopra quelli combinati o a gas. Fig. 5.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

Collegamento elettrico

Avvertenze per l'elettricista

Prima di effettuare qualsiasi collegamento assicurarsi che la tensione di rete corrisponda alla tensione riportata sull'etichetta caratteristiche. Gli apparecchi forniti di spina possono essere collegati ad una presa standard facilmente accessibile.

Nel caso in cui fosse necessario un allacciamento fisso, la cappa deve essere esclusivamente installata da un elettricista iscritto all'albo.

L'installazione deve prevedere un sezionatore omnipolare con distanza minima fra i contatti di 3 mm.

Si declina ogni responsabilità per malfunzionamenti derivanti dall'inosservanza delle suddette disposizioni.

L'allacciamento fisso dell'apparecchio deve essere effettuato soltanto da un elettricista autorizzato.

Installazione

Montaggio - Fig. 6

• Posizionare al muro la dima di foratura (1), marcare i due punti in corrispondenza dei fori da praticare, quindi eseguire i fori (2 x ∅12mm) (2).
• Inserire i due ganci forniti di tasselli a muro (3).
• Togliere i filtri grasso metallici (4) e agganciare la cappa a camino, aggiustarla orizzontalmente agendo sulle viti di regolazione (5).
• Segnare 2/4 fori sulla parete (6). Quindi togliere la cappa dai ganci e forare, in corrispondenza dei segni di marcatura, i fori (2/4 x ∅ 8mm). Inserire i tasselli a muro nei fori e riappendere la cappa ai ganci, fissare definitivamente la cappa (7) con delle viti (2/4 x ∅5x45mm).
• Fissare il supporto del camino (8) con tasselli a muro ∅ 8mm e viti ∅5x45mm a 3-4 mm sotto il soffitto, ben centrato rispetto alla cappa sottostante e perfettamente in orizzontale.

- Versione aspirante: Fissare l'anello di connessione (S) sulla sommità della cappa con due viti ∅3,5x6,5mm (9S); poi inserire un tubo lungo abbastanza da raggiungere l'esterno (10S).

Versione filtrante: Fissare il deflettore (K) con due viti ∅3,5x6,5mm (9K).

- Effettuare il collegamento elettrico (11) (vedi capitolo —Collegamento elettrico).

- Inserire il camino (12) e fissarlo in alto al supporto del camino con due viti ∅3x9mm (13).

Far scivolare verso il basso la parte inferiore del camino ed inserire il camino sul lato superiore della cappa (14).

- Inserire infine le grigliette (15) su entrambi i lati del camino.
