Tipo de produto	Coifa decorativa de parede
Marca	Bosch
Modelo	DWK096650
Largura	90 cm
Profundidade	50 cm
Altura	60-110 cm (telescópica)
Peso líquido	18 kg
Alimentação elétrica	230 V ~ 50 Hz
Potência do motor	220 W
Número de velocidades	3 + intensivo
Iluminação	2 x LED 3 W
Nível sonoro máx	65 dB(A)
Fluxo de ar máx	620 m³/h
Tipo de filtração	Filtro de gordura metálico + filtro de carvão (opção)
Modo de evacuação	Extração ou recirculação
Limpeza do filtro de gordura	Lava-louças ou manual
Indicador de saturação	Sim, para filtro de gordura e carvão
Desligamento automático	Sim, após 10h
Classe energética	A+
Peças de reposição	Filtros, lâmpadas, controle remoto (conforme versão)
Reparabilidade	Índice de reparabilidade 8.0/10

Perguntas frequentes - DWK096650 BOSCH

Como instalar a coifa DWK096650?

A instalação deve ser realizada por um profissional qualificado. Respeite as distâncias de segurança: 65 cm mínimo acima de um fogão elétrico, 75 cm para fogão a gás. Fixe firmemente o suporte na parede e conecte o duto de evacuação (se modo extração) ou instale o filtro de carvão (se recirculação).

Como limpar os filtros de gordura?

Os filtros de gordura metálicos lavam-se na lava-louças ou à mão com água quente e detergente. Seque-os completamente antes de recolocá-los. Limpe-os a cada 2 meses aproximadamente.

Quando substituir o filtro de carvão?

O filtro de carvão ativo deve ser substituído a cada 4 a 6 meses conforme o uso. O indicador de saturação alertará quando necessário.

Como trocar a lâmpada LED?

Desligue a alimentação elétrica. Abra a tampa da iluminação, solte a lâmpada defeituosa e insira uma nova lâmpada LED compatível (tipo G9, 3W). Feche a tampa e religue a corrente.

O que fazer se a coifa não funcionar mais?

Verifique primeiro se o aparelho está bem conectado e se o disjuntor não desarmou. Em seguida, verifique o controle remoto (pilhas) ou o painel de comando. Se nada funcionar, contate o serviço pós-venda Bosch.

Como ajustar o timer de desligamento automático?

Pressione a tecla timer (relógio) para ativar o desligamento programado. Você pode escolher uma duração de 5, 10 ou 15 minutos conforme o modelo. A coifa desligará automaticamente após esse período.

Posso usar a coifa em modo recirculação sem duto?

Sim, a coifa DWK096650 pode funcionar em recirculação. Você deve instalar um kit de recirculação (filtro de carvão e defletor). O ar é filtrado e depois devolvido ao ambiente.

Qual é a potência sonora na velocidade máxima?

Na velocidade intensiva, o nível sonoro pode atingir 65 dB(A), o que corresponde a uma conversa normal. Em velocidade reduzida, o ruído é consideravelmente menor (cerca de 50 dB(A)).

Como redefinir o indicador de saturação do filtro?

Após limpar ou substituir o filtro, mantenha pressionada a tecla do indicador (geralmente simbolizada por um filtro) por 3 segundos até que a luz se apague.

Onde encontrar as peças de reposição?

As peças de reposição (filtros, lâmpadas, controle remoto) estão disponíveis no site Bosch ou nos revendedores autorizados. Use a referência DWK096650 para identificar as peças compatíveis.

MANUAL DE UTILIZADOR DWK096650 BOSCH

Descrição do aparelho Tipo de funcionamento

Funcionamento com exaustão:

☐ O ventilador do exaustor aspira os vapores da cozinha e, através do filtro de gordura, encaminha-os para o ar livre.
☐ O filtro de gordura retém as partículas gordurosos dos vapores da cozinha.
A cozinha mantém-se livre de gorduras e cheiros.

No funcionamento com exaustão, o exaustor e o funcionamento simultâneo de aparelhos de queima dependentes da chaminé (como por ex. aparelhos de aquecimento a gás, óleo ou carvão, acumuladores, esquentadores) deve ser providenciada uma admissão suficiente de ar, que é necessário para a combustão realizada pelos aparelhos de queima.

É possível um funcionamento sem qualquer perigo, se a depressão no local de instalação dos aparelhos de queima não ultrapassar 4 Pa (0,04 mbar).

Isto pode ser conseguido, se o ar necessário à combustão puder passar livremente através de aberturas não fecháveis, como por ex. em portas, janelas, caixas murais para admissão/exaustão de ar ou outros dispositivos técnicos, como interbloqueios, entre outros.

Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.

Nota: Na avaliação da situação, há que tomar sempre em consideração a ligação de ventilação da habitação. No funcionamento de aparelhos de cozinhar, como por ex. placa de cozinhar e fogão a gás, esta regra não é aplicada.

Para a condução do ar da exaustão, devem ser observadas as normas legais.

Antes da primeira utilização

Indicações importantes:

Este exaustor corresponde às normas de segurança para este tipo de aparelhos.

As reparações só devem ser efectuadas por pessoal especializado.

Reparações inadequadas podem a carretar perigos vários para o utilizador.

⚠️ A ligação e a colocação em funcionamento só devem ser efectuadas por um técnico.

⚠ Providenciar a reciclagem adequada do material da embalagem (ver Instruções de Montagem).

⚠ O exaustor só deve funcionar com as lâmpadas colocadas.

As lâmpadas fundidas devem ser imediatamente substituidas, para evitar a sobrecarga das outras lâmpadas.

Antes da primeira utilização

⚠️ O exaustor não deve funcionar sem o filtro de gordura.
⚠ Gordura ou óleo sobreaquecidos podem incendiar-se facilmente.

Sempre que preparar alimentos com gordura ou óleo, por ex. batatas fritas, deverá, por isso, manter-se vigilante.

⚠ Não flamejar alimentos por baixo do exaustor.

! Perigo de incêndio do filtro de gordura, devido à subida da chama.

⚠️ O funcionamento do exaustor por cima de um aparelho de queima para combustíveis sólidos (carvão, madeira e similares) só é possível com limitações (ver Instruções de montagem).

Placas de cozinhar a gás / fogões a gás

Os queimadores a gás devem ser sempre utilizados de forma correcta.

Importante:

As chamas dos queimadores a gás devem estar sempre cobertas com um recipiente.

Devido ao grande desenvolvimento de

! calor provocado pela chama de gás aberta, o exaustor pode ficar danificado.

A carga térmica de todos os queimadores, produzida durante o funcionamento, não pode ultrapassar 11,3 KW, independentemente da potência nominal instalada..
☐ Excepção: Por um período breve (máx. 15 minutos), os queimadores podem funcionar com uma carga térmica até 13,5 KW, se, pelo menos a fase 2 do exaustor estiver ligada de forma contínua. (Caso contrário existe o perigo de queimaduras ao tocar-se na estrutura do aparelho).

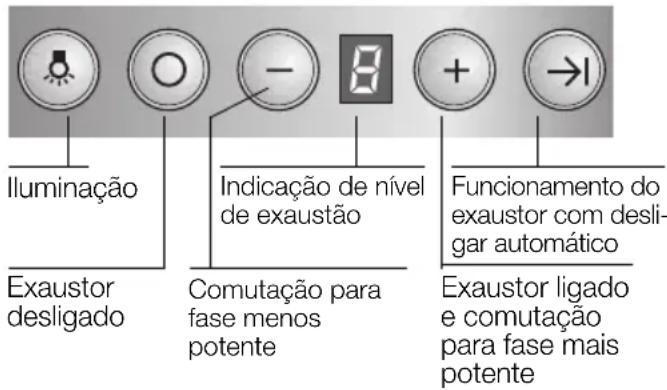

Comandos do exaustor

Os vapores da cozinha são eliminados de forma mais eficaz:

□ se o exaustor for ligado no início do cozinhado.
□ se o exaustor for desligado só alguns minutos, depois de terminado o cozinhado.

Sinal acústico:

□ Premindo qualquer tecla, soa um sinal de confirmação.

Desligar o sinal acústico:

☐ Premir, simultaneamente, as teclas 0 e + até que, passados cerca de 3 seg, se ouça um sinal.

Ligar o sinal acústico:

Regulação da fase de exaustão pretendida:

□ Premir a tecla +. O exaustor comuta para a fase imediatamente superior.
□ Premir a tecla –. O exaustor comuta para a fase imediatamente inferior.

Desligar o exaustor:

□ Premir a tecla 0. A indicação □ apaga-se, passado pouco tempo.

Ou:

Premir a tecla – até que o desligue. A indicação □ apaga-se, passado pouco tempo.

Comando do exaustor

Fase intensiva:

Com a fase intensiva obtêm-se o rendimento máximo. Ela só é necessária por curtos períodos de tempo.

□ Premir a tecla + até que a indicação fique iluminada.
Se a fase intensiva não for desligada manualmente, o exaustor, após 10 minutos comuta automaticamente para a fase 2.

Funcionamento do exaustor com descomutação automática:

□ Premir a tecla

O exaustor funciona durante 10 minutos na fase e na indicação está um ponto a piscar. Depois o exaustor desliga automaticamente.

Iluminação:

□ Premir, por breves instantes, a tecla ⚙, para ligar e desligar.
A iluminação pode ser utilizada em qualquer momento, mesmo se o exaustor estiver desligado.
□ Regulação da luminosidade:

Manter premida a tecla 🔒 até obter a luminosidade pretendida.

Ligação automática da iluminação, por ex. através de um relógio temporizador:

A turbina e a iluminação têm que estar desligadas.

Ligar:

Premir, simultaneamente, as teclas - e →l.
☐ Passados cerca de 3 seg., a iluminação liga, para confirmação.

Desligar:

Repetir a operação, com a iluminação ligada.
☐ Passados cerca de 3 seg., a iluminação desliga, para confirmação.

Filtros e manutenção

Filtros de gordura:

Para absorção das partículas de gordura dos vapores da cozinha, são utilizados dois filtros metálicos.

Os filtros são feitos de metal não inflamável.

Atenção:

Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada.

Importante:

Com a limpeza atempada dos filtros, evita-se o perigo de incêndio, que pode advir da acumulação de calor ao fritar alimentos.

Indicação de saturação:

Se o filtro estiver saturado, depois do exaustor desligado, ouve-se um aviso acústico durante 10 segundos e a indicação é está iluminada.

Neste caso os filtros devem ser imediatamente limpos.

A limpeza destes filtros pode ser feita na máquina de lavar loiça. Com este processo pode verificar-se uma ligeira alteração na cor dos filtros.
Colocar o filtro exterior de maneira que os orifícios de suspensão fiquem em baixo e a água da lavagem possa escorrer.

Importante:

Os filtros demasiado saturados não devem ser lavados juntamente com a loiça normal.

Se a limpeza for feita manualmente, colocar primeiro os filtros numa solução de água quente com detergente.. Passado algum tempo, escovar os filtros com uma escova própria e, depois, enxugá-los e secá-los bem.

Apagar a indicação ≡.

□ Premir a tecla 0.

Filtros e manutenção

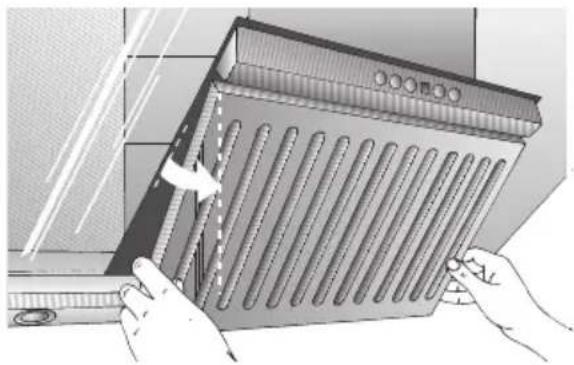

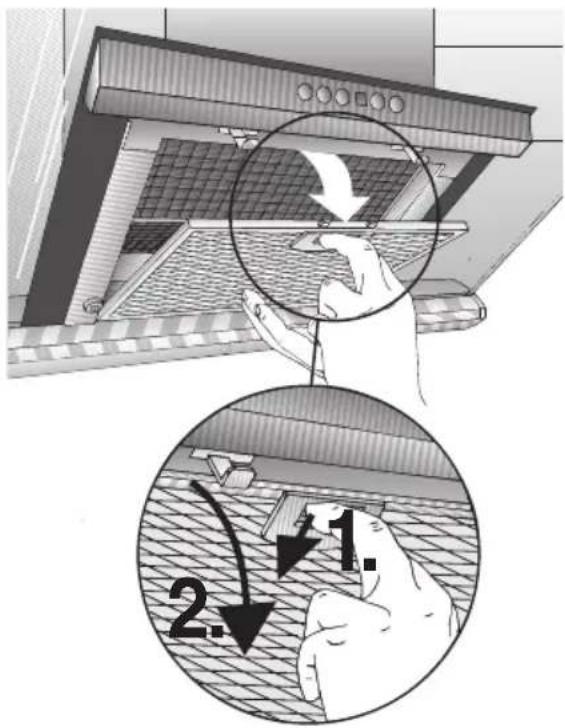

Desmontagem dos filtros:

1. Puxar o filtro exterior para baixo até que ele se solte dos magnetos.

1. Soltar o filtro da parte de cima, na posição vertical.

1. Premir os entalhes no filtro interior e retirá-lo.

Montagem dos filtros:

1. Aplicar o filtro interior atrás e dobrá-lo para cima.

1. Pendurar o filtro exterior em cima, na posição vertical.

1. Pressionar o filtro para trás até que ele fique seguro pelos magnetos.

Limpeza e manutenção

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusível ou o disjuntor.

☐ Quando limpar os filtros de gordura, deverá também limpar as zonas acessíveis do aparelho, onde existirem depósitos de gordura. Evita-se assim, o perigo de incêndios e o mau funcionamento do aparelho.
Para limpar o exaustor, utilizar uma solução de água quente e detergente ou um detergente suave para janelas.
Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano húmido.
☐ Não utilizar produtos ácidos ou escovas rijas.
☐ Nota: Não aplicar álcool sobre as superfícies sintéticas pois isto pode provocar manchas.

Atenção: Arejar suficientemente a cozinha e não fazer chamas livres.

⚠ As teclas de comando devem ser limpas com uma solução de água com um detergente suave e um pano macio e húmido. Não aplicar, nas teclas de comando, produtos para limpeza de inox.

☐ Utilizar um produto próprio para limpeza de inox, mas suave e não abrasivo.
□ Limpar apenas no sentido do polimento.

⚠ Não limpar as superfícies de inox com esfregões muito rijos nem com produtos de limpeza que contenham areias, soda, ácido ou cloro!

Superfícies de alumínio, de verniz e de material sintético:

☐ Utilizar um pano macio, que não largue fios, próprio para janelas ou um pano com micro fibras.
☐ Não utilizar panos secos.
☐ Utilizar um produto suave para limpar janelas.
☐ Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia.
☐ Não utilizar produtos abrasivos.

Substituição das lâmpadas

1. Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis.

⚠ As lâmpadas de halogéneo ficam muito quentes, quando em funcionamento. Mesmo pouco tempo de depois de ligadas, há perigo de queimaduras.

1. Retirar o aro da lâmpada com a ajuda de uma chave de parafusos ou similar.

2. Substituir a lâmpada de halogéneo (lâmpada de halogéneo corrente no mercado, 12 Volt, máx. 20 Watt, casquilho G4).

Atenção; Suporte de encaixe. Utilizar um pano limpo, para segurar na lâmpada.

1. Voltar a encaixar o aro da lâmpada.

2. Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis.

Nota: Se a iluminação não funcionar, deverá verificar, se a lâmpada está bem encaixada.

Se na indicação aparecer um = :

□ Ver o capítulo "Filtros e Manutenção".

Se não for possível utilizar o exaustor:

☐ Desligar o exaustor da corrente eléctrica durante 1 minuto, retirando a ficha da tomada ou desligando o fusível. Depois volte a ligar o aparelho à corrente.

Para mais informações ou em caso de avaria consulte os nossos Serviços Técnicos. (Ver índice em anexo).

Quando recorrer aos Serviços Técnicos indique por favor:

Registe estes números nos campos acima. Eles constam da chapa de características que encontrará no interior do aparelho, após retirar a armação do filtro.
