DWK096650 - Dunstabzugshaube BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Wand-Dekorationshaube
Marke	Bosch
Modell	DWK096650
Breite	90 cm
Tiefe	50 cm
Höhe	60-110 cm (teleskopisch)
Nettogewicht	18 kg
Stromversorgung	230 V ~ 50 Hz
Motorleistung	220 W
Anzahl Geschwindigkeitsstufen	3 + Intensivstufe
Beleuchtung	2 x LED 3 W
max. Geräuschpegel	65 dB(A)
max. Luftstrom	620 m³/h
Filtertyp	Metallfettfilter + Kohlefilter (optional)
Abluftbetrieb	Abluft oder Umluft
Reinigung Fettfilter	Geschirrspüler oder manuell
Sättigungsanzeige	Ja, für Fett- und Kohlefilter
Automatische Abschaltung	Ja, nach 10h
Energieeffizienzklasse	A+
Ersatzteile	Filter, Lampen, Fernbedienung (je nach Version)
Reparierbarkeit	Reparaturindex 8.0/10

Häufig gestellte Fragen - DWK096650 BOSCH

Wie installiere ich die Dunstabzugshaube DWK096650?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Beachten Sie die Sicherheitsabstände: mindestens 65 cm über einem Elektroherd, 75 cm über einem Gasherd. Befestigen Sie die Wandhalterung fest und schließen Sie den Abluftkanal an (bei Abluftbetrieb) oder installieren Sie den Kohlefilter (bei Umluftbetrieb).

Wie reinige ich die Fettfilter?

Die Metallfettfilter können in der Spülmaschine oder von Hand mit heißem Wasser und Reinigungsmittel gewaschen werden. Vor dem Wiedereinsetzen vollständig trocknen. Reinigen Sie sie etwa alle 2 Monate.

Wann muss der Kohlefilter ausgetauscht werden?

Der Aktivkohlefilter sollte je nach Nutzung alle 4 bis 6 Monate ausgetauscht werden. Die Sättigungsanzeige warnt Sie, wenn es notwendig ist.

Wie wechsle ich die LED-Lampe?

Schalten Sie die Stromversorgung aus. Öffnen Sie die Abdeckung der Beleuchtung, lösen Sie die defekte Lampe und setzen Sie eine neue kompatible LED-Lampe ein (Typ G9, 3W). Schließen Sie die Abdeckung und schalten Sie den Strom wieder ein.

Was tun, wenn die Dunstabzugshaube nicht mehr funktioniert?

Überprüfen Sie zuerst, ob das Gerät angeschlossen ist und der Schutzschalter nicht ausgelöst hat. Kontrollieren Sie dann die Fernbedienung (Batterien) oder das Bedienfeld. Wenn nichts funktioniert, wenden Sie sich an den Bosch-Kundendienst.

Wie stelle ich die automatische Abschaltzeitschaltuhr ein?

Drücken Sie die Timer-Taste (Uhr), um die verzögerte Abschaltung zu aktivieren. Sie können je nach Modell eine Dauer von 5, 10 oder 15 Minuten wählen. Die Dunstabzugshaube schaltet sich nach dieser Zeit automatisch aus.

Kann ich die Dunstabzugshaube im Umluftbetrieb ohne Kanal verwenden?

Ja, die Dunstabzugshaube DWK096650 kann im Umluftbetrieb betrieben werden. Sie müssen ein Umluftset (Kohlefilter und Umlenkadapter) installieren. Die Luft wird gefiltert und dann in den Raum zurückgeführt.

Wie hoch ist die Geräuschentwicklung bei maximaler Geschwindigkeit?

Bei der Intensivstufe kann der Geräuschpegel bis zu 65 dB(A) erreichen, was einer normalen Unterhaltung entspricht. Bei reduzierter Geschwindigkeit ist das Geräusch deutlich geringer (ca. 50 dB(A)).

Wie setze ich die Sättigungsanzeige des Filters zurück?

Nach der Reinigung oder dem Austausch des Filters drücken Sie die Taste der Anzeige (meist durch ein Filtersymbol gekennzeichnet) für 3 Sekunden, bis die Anzeige erlischt.

Wo finde ich Ersatzteile?

Ersatzteile (Filter, Lampen, Fernbedienung) sind auf der Bosch-Website oder bei autorisierten Händlern erhältlich. Verwenden Sie die Referenz DWK096650, um kompatible Teile zu identifizieren.

BEDIENUNGSANLEITUNG DWK096650 BOSCH

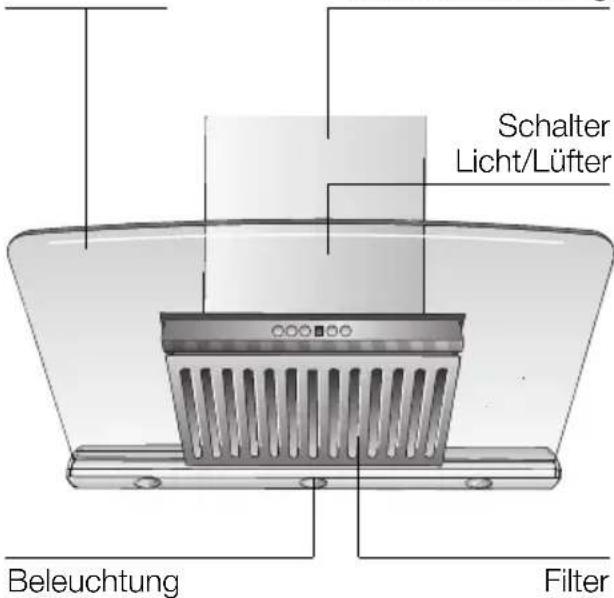

Gerätebeschreibung Betriebsart

KaminverblendungGlass

Betriebsart

Abluftbetrieb:

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie.
☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.
☐ Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugs- haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, Zuluft-/Abluftmauerkasten oder anderen techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Bei der Ableitung der Abluft sind die behördlichen Vorschriften zu beachten.

Vor dem ersten Benutzen

Wichtige Hinweise:

Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

⚠ Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.

⚠️ Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanweisung).

⚠ Dunstabzugshaube nur mit eingesetzten Lampen betreiben.

⚠ Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.

Vor dem ersten Benutzen

⚠ Dunstabzugshaube nie ohne Fettfilter betreiben.
⚠ Überhitzte Fette oder Öle können sich leicht entzünden.

Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

⚠️ Unter der Dunstabzugshaube nicht flambieren.

! Brandgefahr am Fettfilter durch aufsteigende Flammen.

Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanweisung).

Gas-Kochmulden / Gas-Herde

⚠️ Gas-Kochstellen immer sachgemäß benutzen.

Wichtig:

Die Flammen der Gas-Kochstellen müssen immer mit Kochgeschirr abgedeckt sein. Durch die starke Hitzeentwicklung

! der offenen Gasflammen könnte die Dunstabzugshaube beschädigt werden.
☐ Die während des Betriebes entstehende Wärmebelastung aller Kochstellen darf 11,3 kW nicht überschreiten, unabhängig von der installierten Nennleistung.
☐ Ausnahme: Kurzzeitig (max. 15 Minuten) können die Kochstellen mit einer Wärmebelastung bis zu 13,5 kW betrieben werden, wenn mindestens die Lüfterstufe 2 ständig eingeschaltet ist. (Sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen).

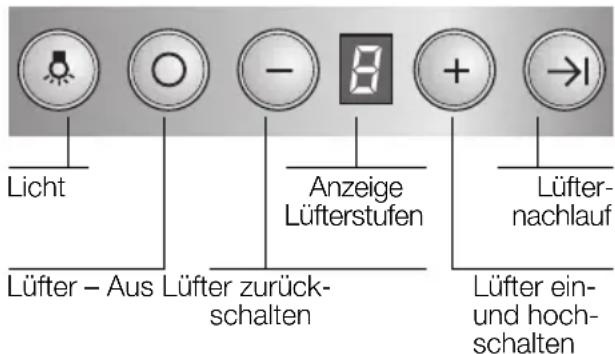

Bedienen der Dunstabzugshaube

⚠️ Der Küchendunst wird am wirkungsvollsten beseitigt durch:

☐ Einschalten der Dunstabzugshaube bei Kochbeginn.
☐ Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.

Signalton:

☐ Beim Drücken einer Taste ertönt zur Bestätigung ein Signalton.

Ausschalten des Signaltons:

☐ Drücken Sie gleichzeitig die Tasten 0 und + bis nach ca. 3 Sekunden ein Signal ertönt.

Einschalten des Signaltons:

□ Wiederholen Sie den Vorgang.

Einschalten des Lüfters:

☐ Drücken Sie die Taste +.

Einstellen der gewünschten Lüfterstufe:

☐ Drücken Sie die Taste +. Der Lüfter schaltet eine Stufe höher.
☐ Drücken Sie die Taste –. Der Lüfter schaltet eine Stufe zurück.

Ausschalten des Lüfters:

☐ Drücken Sie die Taste 0. Die Anzeige ☐ erlischt nach kurzer Zeit. Oder:
Drücken Sie die Taste – so oft, bis der Lüfter ausschaltet. Die Anzeige erlischt nach kurzer Zeit.

Bedienen der Dunstabzugshaube

Intensivstufe:

Durch die Intensivstufe wird die höchste Leistung erreicht. Sie wird kurzzeitig benötigt.

☐ Drücken Sie die Taste + so oft, bis die Anzeige ^P leuchtet.
☐ Wird die Intensivstufe nicht von Hand ausgeschaltet, schaltet der Lüfter nach 10 Minuten selbsttätig auf Stufe zurück.

Lüfternachlauf:

Drücken Sie die Taste

Der Lüfter läuft 10 Minuten in Stufe 1, dabei blinkt in der Anzeige ein Punkt. Danach schaltet der Lüfter selbsttätig aus.

Beleuchtung:

Drücken Sie kurz die Taste zum Ein- und Ausschalten.
☐ Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

☐ Einstellen der Helligkeit: Halten Sie die Taste ✿ gedrückt, bis die gewünschte Helligkeit erreicht ist.

Automatisches Einschalten der Beleuchtung, z. B. über eine Zeitschaltuhr:

☐ Lüfter und Beleuchtung müssen ausgeschaltet sein.

Einschalten:

Drücken Sie gleichzeitig die Tasten – und →l.

□ Nach ca. 3 Sekunden schaltet sich zur Bestätigung die Beleuchtung ein.

Ausschalten:

Wiederholen Sie den Vorgang bei eingeschalteter Beleuchtung.

□ Nach ca. 3 Sekunden schaltet sich zur Bestätigung die Beleuchtung aus.

Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind zwei Metall-Fettfilter eingesetzt.

Die Filter bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Sättigungsanzeige:

Bei Sättigung der Fettfilter ertönt nach dem Ausschalten des Lüfters für 10 Sekunden ein Signal und die Anzeige = leuchtet. Spätestens dann sollten die Fettfilter gereinigt werden.

Reinigen der Fettfilter:

☐ Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.
☐ Setzen Sie den äusseren Filter so ein, dass die Einhängelöcher unten sind und das Spülwasser abfließen kann.

Wichtig:

Stark gesättigte Fettfilter nicht zusammen mit Geschirr reinigen.

☐ Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen.

Löschen Sie die Anzeige ̃.

☐ Drücken Sie die Taste 0.

Filter und Wartung

Ausbauen der Fettfilter:

1. Ziehen Sie am äusseren Filter unten, bis er sich von den Magneten löst.

1. Hängen Sie den Filter in senkrechter Lage oben aus.

1. Drücken Sie die Raste am inneren Filter und klappen Sie den Filter ab.

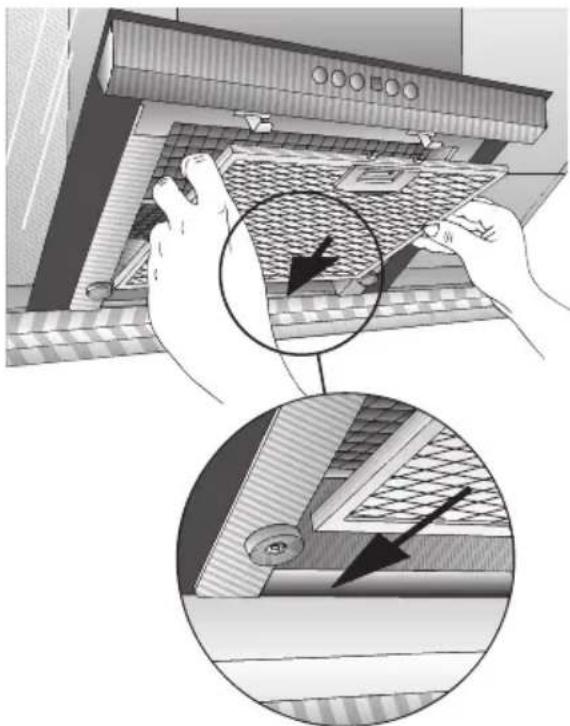

Einbauen der Fettfilter:

1. Setzen Sie den inneren Filter hinten ein und klappen Sie den Filter hoch.

1. Hängen Sie den äusseren Filter in senkrechter Lage oben ein.

1. Drücken Sie den Filter nach hinten, bis ihn die Magneten halten.

Reinigen und Pflegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

☐ Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.
☐ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden.
☐ Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
☐ Keine scheuernden Mittel oder kratzende Schwämme verwenden.
☐ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen.
Vorsicht! Küche ausreichend belüften, keine offene Flamme.

⚠️ Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

□ Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
□ Reinigen Sie nur in Schliffrichtung.

⚠ Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoff- oberflächen:

□ Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch.
☐ Keine trockenen Tücher verwenden.
□ Verwenden Sie ein mildes Fensterreinigungsmittel.
☐ Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.
□ Keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
   ⚠️ Die Halogenbirnen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.
2. Nehmen Sie den Lampenring mit einem Schraubenzieher oder ähnlichem ab.
3. Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4).

Achtung: Steckfassung.

Zum Anfassen der Birne ein sauberes Tuch verwenden.

1. Rasten Sie den Lampenring wieder ein.
2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Wenn in der Anzeige ein = erscheint:

☐ Siehe Abschnitt „Filter und Wartung“.

Wenn sich die Dunstabzugshaube nicht bedienen lässt:

☐ Für ca. 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Danach neu einschalten.

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.
