MANUAL DE UTILIZADOR AQ93F 29X EU HOTPOINT

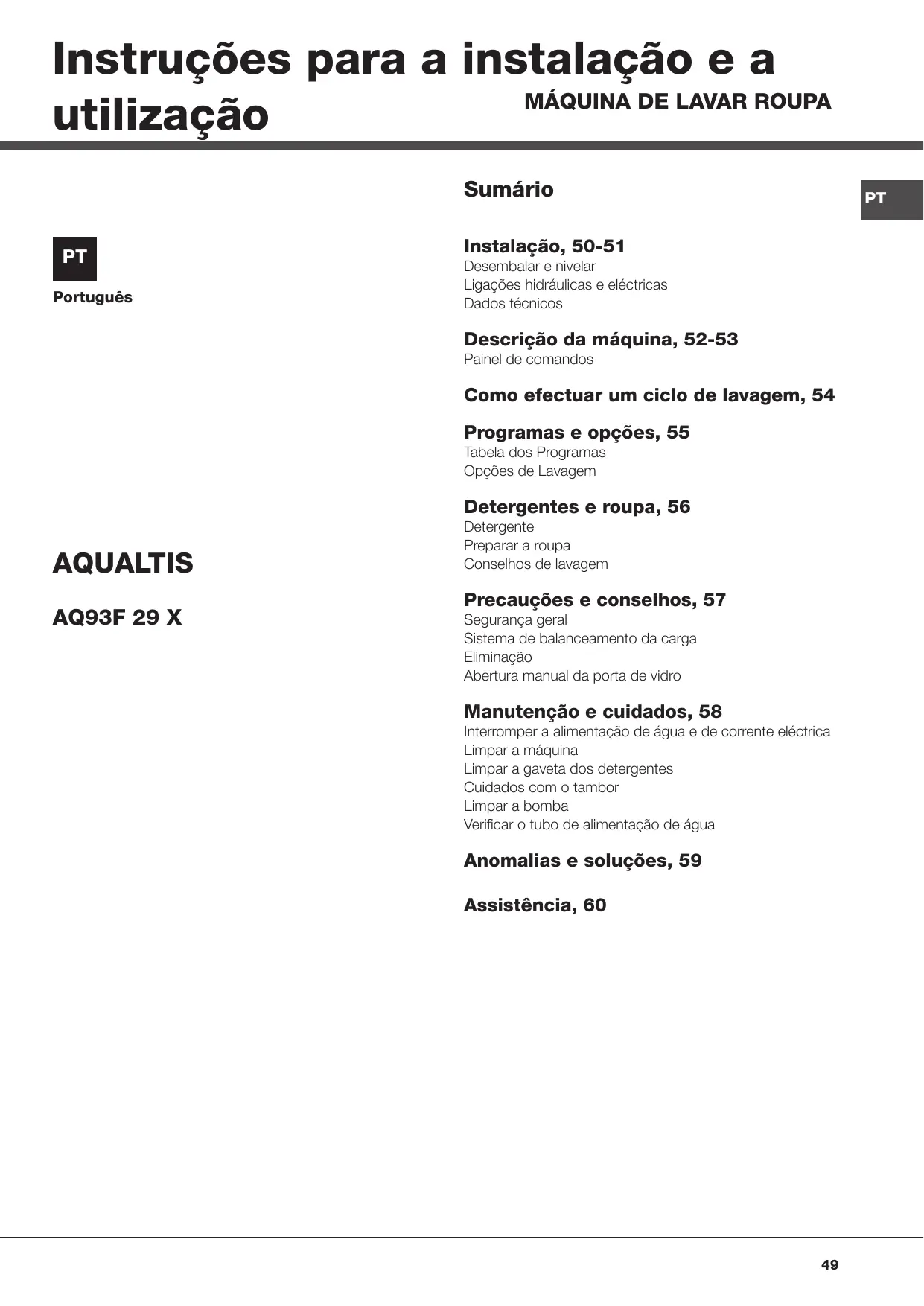

Instruções para a instalação e a MÁQUINA DE LAVAR ROUPA utilização Sumário PT Português

PT Instalação, 50-51 Desembalar e nivelar Ligações hidráulicas e eléctricas Dados técnicos

Descrição da máquina, 52-53 Painel de comandos

Como efectuar um ciclo de lavagem, 54 Programas e opções, 55 Tabela dos Programas Opções de Lavagem

Detergentes e roupa, 56

AQUALTIS AQ93F 29 X Detergente Preparar a roupa Conselhos de lavagem

Precauções e conselhos, 57 Segurança geral Sistema de balanceamento da carga Eliminação Abertura manual da porta de vidro

Manutenção e cuidados, 58 Interromper a alimentação de água e de corrente eléctrica Limpar a máquina Limpar a gaveta dos detergentes Cuidados com o tambor Limpar a bomba Verificar o tubo de alimentação de água

Anomalias e soluções, 59 Assistência, 60

! É importante guardar este livrete para poder consultá-lo a qualquer momento. Se a máquina for vendida, cedida ou transferida, certifique-se que este livrete permaneça com a máquina. ! Leia com atenção estas instruções: há importantes informações acerca da instalação, da utilização e da segurança. ! No envelope que contém este manual encontrará, além da garantia, também algumas peças que servirão para a instalação.

Desembalar e nivelar Desembalar 1. Uma vez desembalada a máquina de lavar roupas, verifique que a mesma não tenha sofrido danos durante o transporte. Se estiver danificada não efectue a sua ligação e contacte o revendedor. 2. Tire os 4 parafusos de protecção para o transporte e o respectivo calço, situados na parte traseira (veja a figura).

3. Tampe os furos com as tampas em plástico contidas no envelope. 4. Conserve todas as peças; se for necessário transportar a máquina de lavar roupa, terão de ser montadas outra vez para evitar danos internos. ! Embalagens não são brinquedos para as crianças!

! Um cuidadoso nivelamento dá estabilidade e evita vibrações e ruídos sobretudo na fase de centrifugação. ! Se a máquina for posicionada sobre tapete ou alcatifa, regule os pés em modo que embaixo da máquina de lavar roupa haja espaço suficiente para a ventilação.

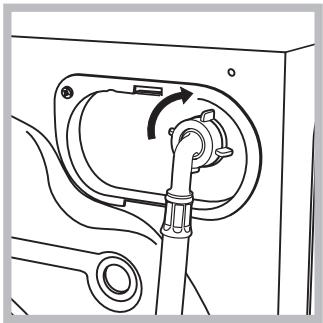

Ligações hidráulicas e eléctricas Ligação do tubo de alimentação da água ! Antes de ligar o tubo de alimentação à rede hídrica, deixe a água escorrer até que seja límpida. 1. Ligue o tubo de alimentação na máquina de lavar roupa atarraxado no apropriado fornecimento da água, na parte traseira, em cima à direita (veja a figura).

2. Realize a ligação do tubo de alimentação parafusando-o a uma torneira de água fria com bocal de rosca de 3/4 gás (ver figura).

3. Tome cuidado para o tubo não ser dobrado nem esmagado.

Nivelamento 1. Posicione a máquina de lavar roupa sobre um pavimento plano e rígido, sem encostá-la em paredes ou móveis. 2. Compense as irregularidades desatarraxando ou atarraxando os pés até que a máquina esteja nivelada horizontalmente (não deve ter uma inclinação superior aos 2 graus).

! A pressão hídrica da torneira deve ser entre os valores da tabela dos Dados técnicos (veja a página ao lado). ! Se o comprimento do tubo de alimentação não for suficiente, contacte uma oficina especializada ou um técnico autorizado. ! Nunca utilize tubos de alimentação de água velhos ou usados, mas sim aqueles fornecidos em dotação com a máquina.

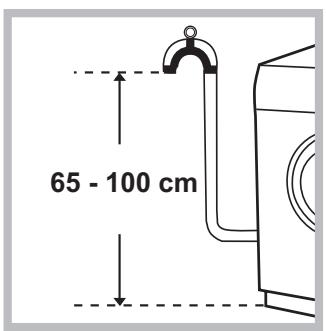

Ligação do tubo de descarga

Ligue o tubo de descarga, sem dobrá-lo, a uma conduta de descarga ou a uma descarga na parede situada entre 65 e 100 cm. de altura do chão.

! O cabo não deve ser dobrado nem apertado.

! O cabo de alimentação e a ficha devem ser substituídos somente por técnicos autorizados. Atenção! O fabricante declina toda a responsabilidade se estas regras não forem respeitadas.

Em alternativa, coloque na beira de um lavabo ou de uma banheira, prendendo na torneira a guia fornecida com o produto (veja a figura). A ponta solta do tubo de descarga não deve permanecer emergida na água. ! É desaconselhado empregar tubos de extensão; mas se for indispensável, a extensão deve ter o mesmo diâmetro do tubo original e não medir mais de 150 cm de comprimento.

Dados técnicos Modelo

• a tomada tenha uma ligação à terra e seja nos termos da legislação;

veja a placa das características técnicas colocada na máquina

• a tomada tenha a capacidade para suportar a carga máxima de potência da máquina, indicada na tabela dos Dados técnicos (veja ao lado);

Ligação eléctrica Antes de ligar a ficha na tomada eléctrica, certifique-se que:

• a tensão de alimentação seja entre os valores indicados na tabela dos Dados técnicos (veja ao lado);

Velocidade da centrifugação

pressão máxima 1 MPa (10 bar) pressão mínima 0.05 MPa (0.5 bar) capacidade do tambor 71 litros até 1.200 rotações por minuto

• a tomada seja compatível com a ficha da máquina. Se não for, substitua a tomada ou a ficha. ! Esta máquina de lavar roupa não deve ser instalada ao aberto, nem mesmo abrigada, porque é muito perigoso deixá-la exposta à chuva e às tempestades. ! Depois de ter instalado a máquina de lavar roupa, o acesso à tomada eléctrica deve ser fácil. ! Não empregue extensões nem fichas múltiplas.

ensaio conforme a directiva

; temperatura 60°C; ; temperatura 40°C.

2010/1061 Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias: - 2004/108/CE (Compatibilidade Electromagnética) - 2002/96/CE - 2006/95/CE (Baixa Tensão)

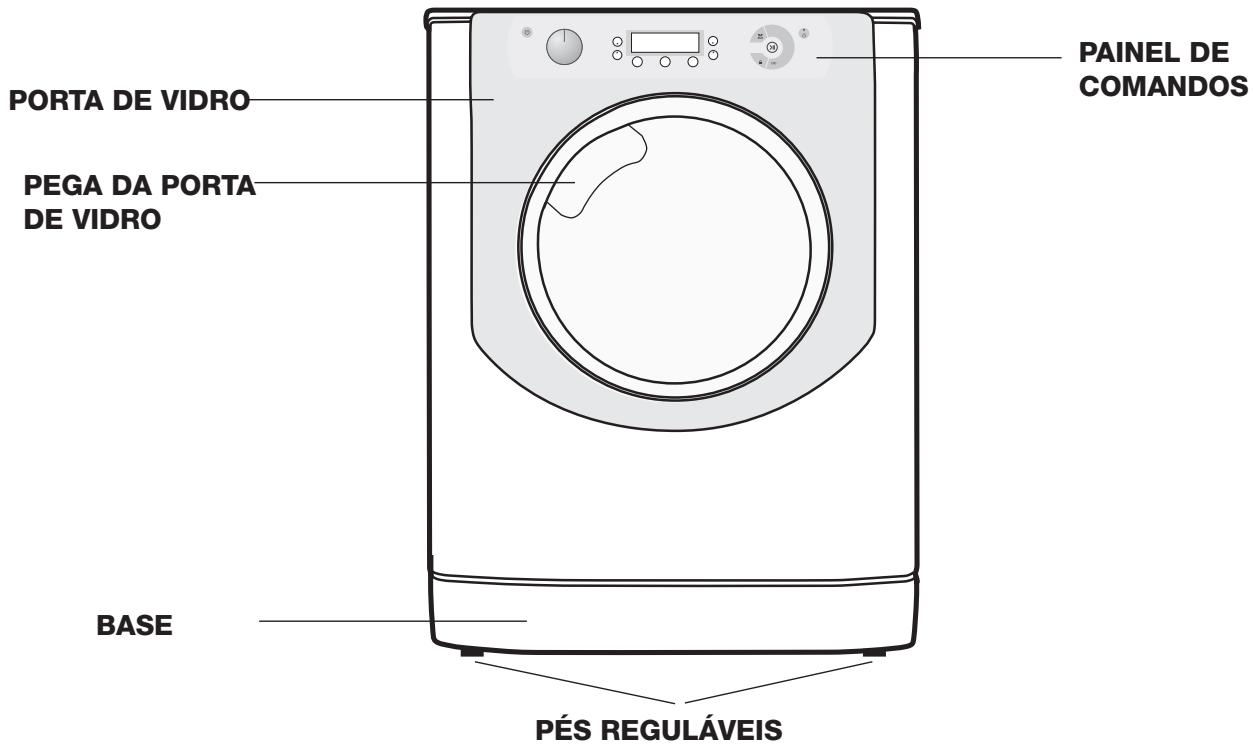

Descrição da máquina

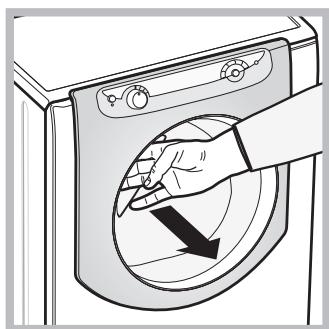

PT PAINEL DE COMANDOS PORTA DE VIDRO PEGA DA PORTA DE VIDRO BASE PÉS REGULÁVEIS PORTA DE VIDRO Para abrir a porta de vidro use sempre a sua pega (veja a figura).

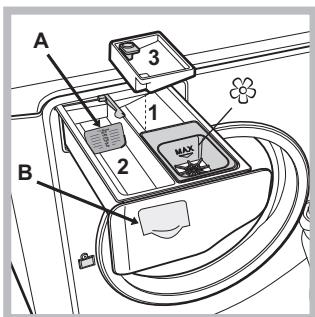

GAVETA DOS DETERGENTES A gaveta dos detergentes encontra-se no interior da máquina e para se ter acesso deve-se abrir a porta. Para a dosagem dos detergentes consulte o capítulo “Detergentes e roupa”.

1. recipiente para a prélavagem: use detergente em pó. ! Antes de deitar detergente 1 verifique se há dentro a 2 B gaveta adicional 3. 2. recipiente para a lavagem: No caso do uso de detergente líquido, aconselhase usar a parede divisória A fornecido com o aparelho para uma correcta dosagem. Para o uso do detergente em pó, coloque o recipiente na cavidade B. 3. Gaveta adicional: água de Javel ! Se utilizar a gaveta adicional 3 exclui-se a prélavagem. recipiente para os aditivos: para amaciador ou aditivos líquidos. Recomenda-se não superar o nível máximo indicado pela grade e diluir os amaciadores concentrados. A

210 180 150 120 90 60

Modalidade de Stand by Esta máquina de lavar roupa, em conformidade com as novas normas sobre a economia energética, dispõe de um sistema de desligação automática (stand by) que entra em função aproximadamente 30 minutos depois, no caso de inutilização. Carregue brevemente no botão ON/OFF e aguarde até a reactivação da máquina.

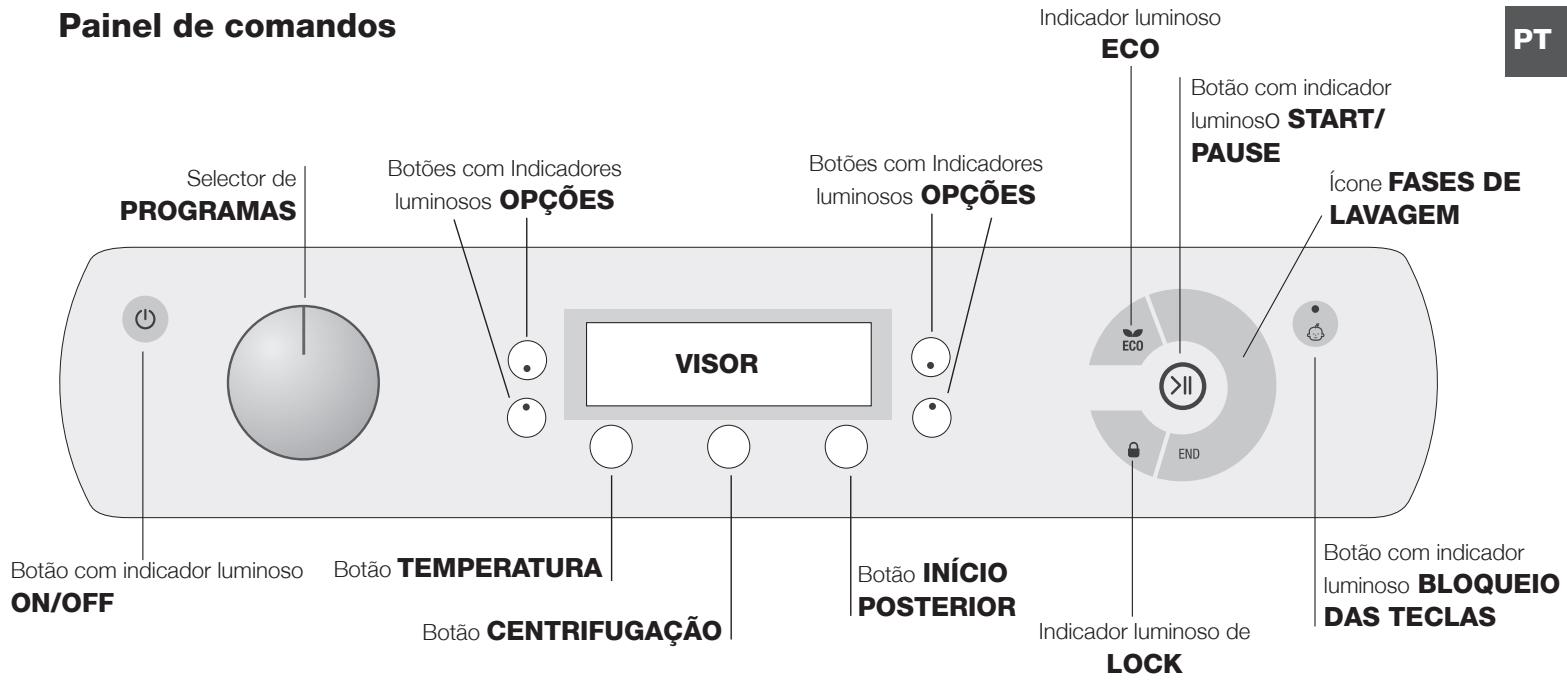

PT ECO Botão com indicador luminoso START/

PROGRAMAS PAUSE Botões com Indicadores

luminosos OPÇÕES Botões com Indicadores luminosos OPÇÕES

Ícone FASES DE LAVAGEM VISOR Botão com indicador luminoso

ON/OFF Botão TEMPERATURA Botão CENTRIFUGAÇÃO Botão com indicador

luminoso BLOQUEIO Botão INÍCIO POSTERIOR Indicador luminoso de

DAS TECLAS LOCK Botão com indicador luminoso ON/OFF: carregue brevemente no botão para ligar ou desligar a máquina. O indicador luminoso verde indica que a máquina está ligada. Para desligar a máquina de lavar roupa durante a lavagem, é necessário manter pressionado o botão por mais tempo, aproximadamente 3 segundos; uma pressão breve ou acidental não permitirá o desligamento da máquina. O desligamento da máquina durante uma lavagem em curso anula a própria lavagem. Selector de PROGRAMAS: pode ser girado em ambas as direcções. Para estabelecer o programa mais correcto, veja a “Tabela dos Programas”. Durante a lavagem o selector permanece parado. Botão TEMPERATURA: pressionar para modificar ou excluir a temperatura; o valor escolhido é indicado pelo visor acima (ver “Como efectuar um ciclo de lavagem”). Botão CENTRIFUGAÇÃO: pressionar para modificar ou excluir a centrifugação; o valor escolhido é indicado pelo visor acima (ver “Como efectuar um ciclo de lavagem”). Botão INÍCIO POSTERIOR: pressionar para configurar um início posterior do programa escolhido; o valor do atraso programado é indicado pelo visor acima (ver “Como efectuar um ciclo de lavagem”). Botões com Indicadores luminosos OPÇÕES: para seleccionar as opções disponíveis. O indicador luminoso relativo à opção seleccionada ficará aceso (ver “Como efectuar um ciclo de lavagem”).

Ícone FASES DE LAVAGEM: acendem-se para indicar o estado de avanço do ciclo (Lavagem - Enxaguamento - Centrifugação – Descarga ). A escrita acende-se quanto o ciclo tiver terminado. Botão com indicador luminoso START/PAUSE: quando o indicador luminoso verde acende-se com intermitência lenta, carregar no botão para iniciar uma lavagem. Quando o ciclo iniciar, o indicador permanecerá aceso fixo. Para colocar em pausa a lavagem, carregar novamente no botão; o indicador ficará intermitente com uma luz laranja. Se o indicador “LOCK” estiver apagado, será possível abrir a porta de vidro. Para fazer iniciar a lavagem do ponto em que foi interrompida, carregar novamente no botão. Indicador luminoso LOCK: indica que a porta de vidro está bloqueada. Para abrir a porta é necessário colocar o ciclo em pausa (ver “Como efectuar um ciclo de lavagem”). Botão com indicador luminoso BLOQUEIO DAS TECLAS: para activar ou desactivar o bloqueio do painel de comandos, manter pressionado o botão por aproximadamente 2 segundos. O indicador luminoso aceso indica que o painel de comandos está bloqueado. Deste modo, impedem-se modificações acidentais dos programas, sobretudo se houver crianças em casa. Indicador luminoso ECO: o ícone irá acender-se quando, ao modificar os parâmetros de lavagem, irá obterse uma economia energética de ao menos 10%. Além disto, antes que a máquina entre na modalidade “Stand by” o ícone irá acender-se por alguns segundos; com a máquina desligada estima-se uma economia energética de aproximadamente 80%.

Como efectuar um ciclo de lavagem

PT Observação: a primeira vez que utilizar a máquina de lavar roupa, efectue um ciclo de lavagem sem roupas mas com detergente, usando o programa algodão 90º sem pré-lavagem. 1. LIGAR A MÁQUINA. Carregar no botão . Todos os indicadores se acenderão por 1 segundo e logo em seguida permanecerá aceso o indicador do botão , o indicador luminoso START/PAUSE começará a piscar lentamente. 2. COLOCAR A ROUPA. Abrir a porta de vidro. Coloque a roupa dentro da máquina prestando atenção para não superar a carga máxima indicada na tabela dos programas na página seguinte . 3. DOSAGEM DO DETERGENTE. Extrair a gaveta e deitar o detergente nos específicos recipientes como explicado no parágrafo “Descrição da máquina”. 4. FECHAR A PORTA DE VIDRO. 5. ESCOLHA DO PROGRAMA.Girar o SELECTOR DE PROGRAMAS para a direita ou para a esquerda até seleccionar o programa desejado; será associada uma temperatura e uma velocidade de centrifugação que podem ser modificados. 6. PERSONALIZAR O CICLO DE LAVAGEM. Utilizar os específicos botões no painel de comandos: Modificar a temperatura e/ou a centrifugação. A máquina visualiza automaticamente a temperatura e a centrifugação máximas para o programa seleccionado ou as últimas seleccionadas se compatíveis com o programa escolhido. Carregando no botão pode-se reduzir a temperatura progressivamente até a lavagem a frio ( ). Carregando no botão pode-se reduzir a centrifugação progressivamente até a sua exclusão ( ). Uma ulterior pressão dos botões colocará os valore novamente aos máximos previstos. ! Excepção: seleccionando o programa a temperatura pode ser aumentada até a 90º. Programar um início posterior. Carregue no relativo botão até alcançar o tempo de atraso desejado. Durante a programação, será visualizado o tempo de atraso junto ao símbolo que pisca. Após ter programado o início posterior, o visor mostrará o símbolo aceso fixo e a duração do ciclo. Ao carregar no botão uma vez, será visualizado o tempo de atraso programado. Para cancelar o início posterior, carregue no botão até que no visor apareça a escrita OFF; o símbolo irá apagar-se. ! Uma vez pressionado o botão START/PAUSE o valor do atraso poderá ser modificado somente diminuindo.

Modificar as características do ciclo. Carregar nos botões OPÇÕES para personalizar a lavagem conforme as próprias exigências. • Carregar no botão para activar a opção; o respectivo indicador luminoso irá acender-se. • Carregar novamente no botão para desactivar a opção; o respectivo indicador luminoso irá apagar-se. ! Se a opção seleccionada não for compatível com o programa escolhido, a incompatibilidade será indicada com a intermitência do indicador luminoso e um sinal acústico (3 beep) e a opção não será activada. ! Se a opção seleccionada não for compatível com uma outra programada anteriormente, o respectivo indicador luminoso irá piscar e será activada somente a segunda, o indicador luminoso do botão ficará aceso fixo. 7. INICIAR O PROGRAMA. Carregar no botão START/ PAUSE. O indicador luminoso ficará aceso fixo e a porta irá bloquear-se (indicador luminoso LOCK aceso). Os ícones relativos às fases de lavagem acendem-se durante o ciclo para indicar a fase em curso. Para modificar um programa durante a realização do ciclo, colocar a máquina de lavar roupa em pausa carregando no botão START/PAUSE; seleccionar o ciclo desejado e carregar novamente no botão START/ PAUSE. Para abrir a porta durante a realização de um ciclo, carregar no botão START/PAUSE; se o indicador luminoso LOCK estiver apagado, será possível abrir a porta. Carregar novamente no botão START/PAUSE para fazer iniciar o programa do ponto em que foi interrompido. 8. FIM DO PROGRAMA. É indicado pela escrita END acesa. A porta de vidro poderá ser aberta imediatamente. Se o indicador luminoso START/PAUSE piscar, carregar no botão para terminar o ciclo. Abrir a porta, retirar a roupa e desligar a máquina. ! Se desejar anular um ciclo já iniciado, mantenha pressionada a tecla até que o ciclo será interrompido e a máquina irá desligar-se.

Saquinho para acolchoados, cortinas e peças delicadas

Graças ao especial saquinho fornecido com o produto, a Aqualtis consente lavar também as peças mais preciosas e delicadas garantido a máxima protecção. Recomendase o uso do saquinho para a lavagem de acolchoados e edredões com forro externo realizado em material sintético.

Programas e opções Tabela dos Programas Icone Descrição do Programa

Detergentes e aditivos Velocità max. Carga Duração (rotações por PréLava- Água de Amacia- max. ciclo minuto) (Kg) lavagem gem Javel dor

Escuros Camisas Edredões: para peças com enchimento em plumas de ganso. Roupas ”7 dias”: roupa de banho e de cama. Enxaguamento

Centrifugação e Descarga

Ultradelicado Lã: para lã, cashmere, etc. Mix 30’: para refrescar rapidamente roupas levemente sujas (não é indicado para lã, seda e roupas que deve ser lavadas à mão). Algodão com pré-lavagem (Acrescentar o detergente no específico compartimento).

Algodão (1): brancos e coloridos resistentes muito sujos.

(*) É possível controlar a duração dos programas de lavagem no visor.

Algodão (2-3): brancos e coloridos delicados muito sujos.

A duração do ciclo indicada no visor ou no manual é uma estima calculada com base nas condições padrão. O tempo efectivo poderá variar a depender de vários factores, tais como a temperatura e a pressão da água em entrada, a temperatura ambiental, a quantidade de detergente, a quantidade e o tipo de carga, o balanceamento da carga e as opções adicionais seleccionadas. (*) Nota: após aproximadamente 10 minutos do START, a máquina, conforme a carga efectuada, irá calcular novamente e indicar o tempo faltante para o fim do programa.

Para todos Test Institutes: 1) Programa de controlo segundo a norma 2010/1061: configurar o programa com uma temperatura 60°C. 2) Programa de controlo segundo a norma 2010/1061: configurar o programa com uma temperatura 40°C. 3) Programa longo para algodão: configurar o programa com uma temperatura 40°C. 4) Programa curto para algodão: configurar o programa com uma temperatura de 40ºC. 5) Programa longo para sintetico: configurar o programa com uma temperatura 40°C.

Opções de Lavagem Extra Enxaguamento Seleccionando esta opção aumenta-se a eficácia da enxaguadura, e garante-se a máxima remoção dos resíduos de detergente. É útil para quem tem a pele particularmente sensível aos detergentes. Aconselha-se o uso desta opção com a máquina de lavar roupa com a carga cheira ou com grandes doses de detergente. ! Não pode ser activada com os programas , , , , . Engomar Fácil Seleccionando esta opção, a lavagem e a centrifugação serão oportunamente modificados para reduzir a formação de rugas. No fim do ciclo a máquina de lavar roupa efectuará lentas rotações do tambor; os indicadores luminosos “Engomar Fácil” e START/PAUSE irão piscar. Para terminar o ciclo, carregar no botão START/PAUSE ou no botão “Engomar Fácil”. ! Não pode ser activada com os programas , , , , . Super Lavagem Esta opção garante uma lavagem com altas performances graças ao uso de uma maior quantidade de água na fase inicial do ciclo e a uma maior duração do programa, é útil para eliminar as manchas mais resistentes. Pode ser utilizada com ou sem lixívia.

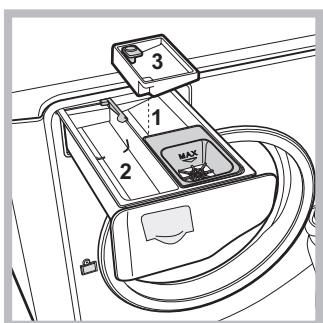

Se desejar efectuar também o alvejo, coloque a gaveta adicional 3, fornecida, na gaveta 1. Quando deitar a 1 água de javel, não ultrapasse 2 o nível “máx” indicado no pino central (veja a figura). Para efectuar somente o branqueamento sem efectuar a lavagem completa, deitar a lixívia na gaveta adicional 3, estabelecer o programa “Enxaguamento” e activar a opção “Super Lavagem” . ! Não pode ser activada com os programas , , , , , , , , . 3

Economizar Tempo Seleccionando esta opção, diminui de até 50% a duração do programa, conforme o ciclo escolhido, garantindo ao mesmo tempo uma economia de água e energia eléctrica. Use este ciclo apenas para roupas não excessivamente sujas. ! Não pode ser activada com os programas , , , , , , , , .

PT Detergente A escolha e a quantidade de detergente dependem do tipo de tecido (algodão, lã, seda...), da cor, da temperatura de lavagem, do grau de sujidade e da dureza da água. Uma correcta dosagem de detergente evita desperdícios e protege o meio ambiente: mesmos os detergentes biodegradáveis contêm componentes que alteram o equilíbrio da natureza. Aconselha-se: • usar detergente em pó para as peças de algodão brancas e para a pré-lavagem. • usar detergente líquido para peças delicadas de algodão e para todos os programas com baixas temperaturas. • usar detergente líquido delicado para lã e seda. O detergente deve ser deitado antes do início da lavagem no específico recipiente ou no doseador que deve ser colocado directamente no tambor. Neste caso, não é possível seleccionar o ciclo Algodão com pré-lavagem. ! Não use detergentes para lavagem à mão, porque formam espuma demais.

Preparar a roupa • Desdobre bem as roupas antes de carregá-las. • Divida a roupa em função do tipo de tecido (símbolo na etiqueta da roupa) e a da cor, prestando atenção para separar as peças coloridas das peças brancas; • Esvazie as algibeiras e verifique se há botões soltos; • Não ultrapasse os valores indicados na Tabela dos Programas que se referem ao peso da roupa enxuta. Quanto pesa a roupa? 1 lençol 400-500 gr. 1 fronha 150-200 gr. 1 toalha 400-500 gr. 1 roupão 900-1200 gr. 1 toalha de rosto 150-250 gr. 1 calça de ganga 400-500 gr. 1 camisa 150-200 gr.

Conselhos de lavagem Brancos: utilize o ciclo para a lavagem de peças brancas. O programa foi estudado para preservar no tempo a luminosidade das peças brancas. Para obter melhores resultados, recomenda-se o uso de detergente em pó. Coloridos: utilizar o ciclo para a lavagem de peças de cor clara. O programa foi estudado para preservar no tempo a luminosidade das cores. Escuros: utilizar o ciclo para a lavagem de peças escuras. O programa foi estudado para preservar no tempo a duração das cores escuras. Para obter melhores resultados, recomenda-se o uso de detergente líquido, preferivelmente para peças escuras. Camisas: utilize o específico ciclo para lavar camisas de vários tipos de tecido e cores para garantir o máximo cuidado. Edredões: para lavar peças com enchimento de plumas de ganso de casal ou de solteiro (com peso inferior a 3,5 kg), travesseiros, jaquetas, utilizar o programa específico . Recomenda-se colocar as peças no tambor dobrando as suas pontas para dentro (veja as figuras) e de não superar os ¾ do volume do próprio tambor. 56

Para obter óptimos resultados de lavagem recomendase utilizar o detergente líquido dosado na gaveta dos detergentes.

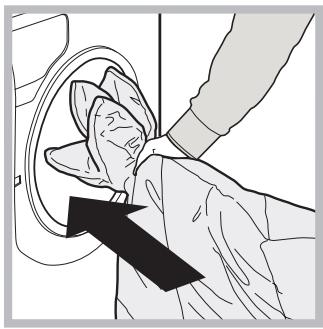

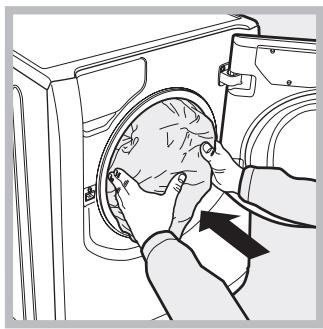

Acolchoados: para lavar os acolchoados com forro sintético, use o específico saquinho fornecido com o produto e o programa . Roupa de banho e de cama: para lavar toda a roupa de banho e de cama com um único ciclo, utilize o programa que optimiza o uso do amaciador e consente uma economia de tempo e energia. Aconselhamos a utilização de detergente em pó. Anti-alérgico: utilizar o programa para remover as principais causas de alergia, como pólen, ácaros, pelos de gato e cão. Ultradelicado: utilize o programa para a lavagem de peças muito delicadas, que possuem aplicações como aplicações ou brilhantes. Recomenda-se virar do avesso as roupas antes de lavá-las e colocar as peças pequenas no saquinho específico para a lavagem das peças delicadas. Para obter melhores resultados, recomenda-se o uso de detergente líquido para peças delicadas. Para a lavagem de peças de Seda e Cortinas (dobre-as e coloque-as dentro do saquinho fornecido com o produto), seleccionar o ciclo e activar a opção ; a máquina terminará o ciclo com a roupa de molho e o indicador luminoso irá piscar. Para descarregar a água e poder retirar a roupa é necessário carregar no botão START/ PAUSE ou no botão . Lã: é a única marca de máquinas de lavar roupa que obteve da Woolmark Company a prestigiosa certificação Woolmark Apparel Care - Platinum (M1135). O ciclo de lavagem “Lã”, garantindo desempenhos óptimos, permite lavar até 2,5 kg de peças de lã laváveis na máquina de lavar roupa. Significa que qualquer peça de roupa de lã lavável, mesmo que na etiqueta indique “apenas lavagem à mão”, pode ser lavada na máquina se a lavagem for efectuada respeitando as instruções do ciclo da lã. Manchas resistentes: tratar as manchar mais resistentes com um sabão sólido antes da lavagem e utilizar o programa Algodão com pré-lavagem.

Precauções e conselhos ! Esta máquina de lavar roupa foi projectada e fabricada em conformidade com os regulamentos internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral • Este aparelho foi projectado exclusivamente para um uso doméstico. • O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimentos, salvo se supervisionadas ou se tiverem recebido instruções sobre a utilização do dispositivo por parte de uma pessoa responsável pela sua segurança. As crianças devem ser mantidas sob vigilância para evitar que brinquem com a máquina. • Esta máquina de lavar roupa deve ser utilizada somente por pessoas adultas e conforme as instruções apresentadas neste livrete. • Não toque na máquina com os pés descalços nem com as mãos ou os pés molhados ou húmidos. • Não puxe o cabo eléctrico para tirar a ficha da tomada, pegue a ficha mesmo. • Não toque a água de descarga, que poderá chegar a temperaturas altas. • Em nenhum caso force a porta para abri-la: poderá danificar o mecanismo de segurança que a protege contra aberturas acidentais. • Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparar. • Verifique sempre que criança não se aproximem da máquina a funcionar. • Se for preciso deslocar a máquina, são precisas pelo menos duas ou três pessoas, com a máxima atenção. Nunca sozinho porque a máquina é muito pesada. • Antes de colocar a roupa controle que o tambor esteja vazio.

Sistema de balanceamento da carga Antes de cada centrifugação, para evitar vibrações excessivas e para distribuir a carga em modo uniforme, o tambor efectua algumas rotações a uma velocidade levemente superior àquela de lavagem. Se no fim de repetidas tentativas a carga ainda não estiver correctamente balanceada, a máquina efectuará a centrifugação com uma velocidade inferior àquela prevista. No caso de um excessivo desbalanceamento, a máquina de lavar roupa efectuará a distribuição ao invés da centrifugação. Para favorecer uma melhor distribuição da carga e o seu correcto balanceamento, aconselha-se misturar peças grandes com peças pequenas.

os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos que deixaram de ser utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo do contentor de lixo barrado com uma cruz está presente em todos os produtos para lembrar o dever de recolha selectiva. Para mais informações sobre o correcto desmantelamento dos electrodomésticos, contacte o serviço público especializado ou os revendedores.

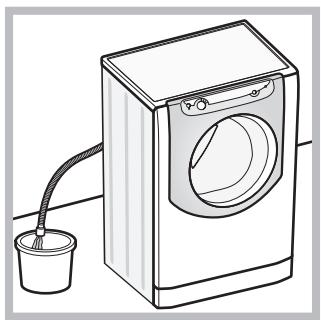

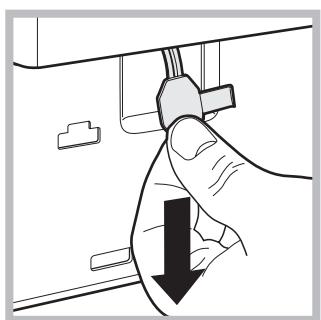

Abertura manual da porta de vidro Caso não seja possível abrir a porta de vidro por falta de energia eléctrica e quiser pendurar a roupa lavada, proceda da seguinte maneira: 1. tire a ficha da tomada de corrente. 2. verifique que o nível de água no interior da máquina seja inferior respeito à abertura da porta de vidro; caso contrário, tirar a água em excesso através do tubo de descarga recolhendo-a num balde como indicado na figura. 3. remova o painel de cobertura no lado anterior da máquina de lavar roupa (veja a página seguinte). 4. utilizando a lingueta indicada na figura, puxe para o externo até liberar o tirante de plástico do fecho; puxá-lo sucessivamente para baixo até ouvir um “clique” que indica que a porta está desbloqueada.

5. abra a porta; se ainda não conseguir, repita a operação.

Eliminação • Eliminação do material de embalagem: obedeça os regulamentos locais, de maneira que as embalagens possam ser reutilizadas. • A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos prevê que

6. monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras.

PT Manutenção e cuidados

PT Interromper a alimentação de água e de corrente eléctrica • Feche a torneira da água depois de cada lavagem. Desta maneira diminuiu-se o desgaste do sistema hidráulico da máquina de lavar roupa e elimina-se o risco de vazamento. • Tire a ficha da tomada eléctrica quando for limpar a máquina de lavar roupa e durante os trabalhos de manutenção.

Limpar a máquina A parte externa e as peças em borracha podem ser limpas com um pano molhado com água morna e sabão. Não empregue solventes nem abrasivos.

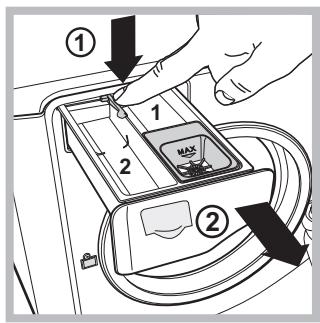

Limpar a gaveta dos detergentes 1 1 2

Para extrair a gaveta, pressione a lingueta (1) e puxe para fora (2) (veja a figura). Lave-a com água corrente; esta limpeza deve ser efectuada frequentemente.

Cuidados com o tambor • Deixe a porta sempre entreaberta para evitar que se formem odores desagradáveis.

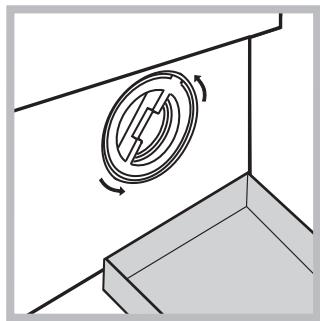

Limpar a bomba Esta máquina de lavar roupa é equipada com uma bomba com limpeza automática que não precisa de operações de manutenção. Entretanto pode acontecer que pequenos objectos (moedinhas, botões) caiam na pré-câmara que protege a bomba, situada na parte inferior da mesma. ! Certifique-se que o ciclo de lavagem tenha terminado e tire a ficha da tomada.

Para obter acesso à pré-câmara:

1. remova o painel de cobertura no lado anterior da máquina empurrando para o centro, em seguida empurre para baixo de ambos os lados e remova-o (veja as figuras). 2. posicione um recipiente para recolher a água que sairá (aproximadamente 1,5 l) (ver figura); 3. Para desenroscar a tampa gire-a na direcção contrária aos ponteiros do relógio (veja a figura);

4. limpe o interior com cuidado; 5. enrosque outra vez a tampa; 6. monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Verificar o tubo de alimentação de água Verifique o tubo de alimentação pelo menos uma vez por ano. Se houver rachaduras ou fendas, será necessário substitui-lo: durante as lavagens as fortes pressões podem provocar repentinas quebras.

Anomalias e soluções Pode acontecer que a máquina não funcione. Antes de telefonar para a Assistência Técnica (veja “Assistência”), verifique se não se trata de um problema fácil de resolver com ajuda da seguinte lista.

Possíveis causas / Solução:

A máquina de lavar roupa não liga. • A ficha não está colocada na tomada eléctrica, ou não o suficiente para haver contacto. • Em casa não há corrente. O ciclo de lavagem não inicia.

A porta de vidro não está bem fechada. O botão START/PAUSE não foi pressionado. A torneira da água não está aberta. Foi programado um atraso de uma hora no início.

A máquina não carrega água.

O tubo de alimentação de água não está ligado na torneira. O tubo está dobrado. A torneira da água não está aberta. Está a faltar água em casa. Não há suficiente pressão. O botão START/PAUSE não foi pressionado.

A porta da máquina está bloqueada.

• Seleccionando a opção “Engomar fácil ”, no fim do ciclo a máquina de lavar roupa efectuará lentas rotações do tambor; para terminar o ciclo carregue no botão START/PAUSE ou no botão “Engomar fácil ”.

A máquina carrega e descarrega água continuamente.

• O tubo de descarga não está instalado entre 65 e 100 cm. de altura do chão (veja “Instalação”). • A ponta do tubo de descarga está imersa na água (veja “Instalação”). • Se a morada encontrar-se nos últimos andares de um edifício, é possível que aconteçam fenómenos de sifão por causa dos quais a máquina de lavar roupa carrega e descarrega água continuamente. Para eliminar este inconveniente, há a disposição no comércio apropriadas válvulas contra o efeito sifão.

A máquina não descarrega ou não realiza centrifugação.

• Da descarga na parede não foi sangrado o ar. • No programa não há descarga: com alguns programas será necessário iniciar a descarga manualmente (veja “Programas e opções”). • Está activada a opção “Engomar Fácil”: para completar o programa, carregue no botão START/PAUSE (veja “Programas e opções”). • O tubo de descarga está dobrado (veja “Instalação”). • A conduta de descarga está entupida.

A máquina de lavar roupa vibra muito durante a centrifugação.

• O tambor, no momento da instalação, não foi liberado correctamente (veja “Instalação”). • A máquina não está nivelada (veja “Instalação”). • A máquina está apertada entre móveis e parede (veja “Instalação”). • A carga está desbalanceada (veja “Detergentes e roupa”).

A máquina está a perder água.

• O tubo de alimentação da água não está bem enroscado (veja “Instalação”). • O gaveta dos detergentes está entupida (para limpá-la veja “Manutenção e cuidados”). • O tubo de descarga não está bem fixado (veja “Instalação”).

• Desligue a máquina e tire a ficha da tomada, aguarde aproximadamente 1 Os ícones relativos à “Fase em minuto e volte a ligá-la. Se a anomalia persistir, contacte a Assistência Técnica. curso” piscam rapidamente contemporaneamente ao indicador luminoso ON/OFF. Está a formar-se demasiada espuma. • O detergente não é específico para máquina de lavar roupa (deve haver a escrita “para máquina de lavar”, “à mão e para máquina de lavar” ou similares). • A dose foi excessiva. A porta da máquina está • Efectue o procedimento de desbloqueio manual (veja “Precauções e bloqueada. conselhos”).

Nota: para sair do “Demo Mode”, desligue a máquina de lavar roupa, carregue contemporaneamente por 3 segundos nos botões “START/PAUSE” e “ON/OFF” . 59

195092273.04 09/2011 - Xerox Fabriano

PT Antes de contactar a Assistência Técnica:

• Verifique se consegue resolver a anomalia sozinho (veja “Anomalias e soluções”); • Reinicie o programa para verificar se o inconveniente foi resolvido; • Em caso negativo, contacte o Serviço de Assistência Técnica autorizado. ! No caso de uma incorrecta instalação ou de um uso não correcto do aparelho, o serviço de assistência será a pagamento. ! Nunca recorra a técnicos não autorizados.

• o tipo de anomalia; • o modelo da máquina (Mod.); • o número de série (S/N). Estas informações encontram-se na placa de identificação colocada no aparelho.
