EBM 17211 V D - Geladeira HOTPOINT - Manual de utilização gratuito

Marca	HOTPOINT
Modelo	EBM 17211 V D
Tipo de produto	Refrigerador com compartimento congelador
Tensão de alimentação	220-240 V
Potência máxima	150 W
Classe energética	Não especificada
Tipo de degelo	Automático para refrigerador, manual para congelador
Sistema de refrigeração	Ar (Pure Wind) ou estático conforme modelo
Iluminação	LED duplo
Reversibilidade das portas	Sim (em alguns modelos)
Número de prateleiras	Removíveis e ajustáveis em altura
Gaveta de legumes	Sim
Porta-objetos	Porta-objetos e garrafas
Indicador de temperatura	Sim
Pés de ajuste	Sim (dianteiros)
Normas	CE (Diretivas 73/23/CEE, 89/336/CEE, 2002/96/CE)
Instalação mínima: espaço acima	10 cm
Instalação mínima: espaço nas laterais	5 cm
Acessórios incluídos	Prateleira, gaveta de legumes, porta-objetos, indicador de temperatura, suporte para vinhos (conforme modelo)
Segurança crianças	Supervisão recomendada
Descarte	Coleta separada conforme DEEE

Perguntas frequentes - EBM 17211 V D HOTPOINT

Como ajustar a temperatura do refrigerador?

Use o botão de AJUSTE DE TEMPERATURA localizado no interior. A posição 1 é menos fria, MAX é mais fria. Recomenda-se uma posição intermediária.

Como descongelar o congelador manualmente?

Quando a camada de gelo ultrapassar 5 mm, coloque o botão em OFF, embale os alimentos congelados e coloque-os em um local fresco. Coloque recipientes com água morna no compartimento para acelerar o descongelamento. Limpe e seque antes de religar.

O que fazer se a iluminação interna não acender?

Verifique se o plugue está bem conectado e se não há falta de energia. Se o problema persistir, a lâmpada ou o LED deve ser substituído por um técnico autorizado.

Como limpar o interior do refrigerador?

Desconecte o aparelho. Limpe com uma esponja embebida em água morna e bicarbonato de sódio ou sabão neutro. Não use solventes, abrasivos, água sanitária ou amônia. Enxágue e seque.

Como inverter a abertura da porta?

A reversibilidade das portas é possível neste modelo. Consulte a seção 'Reversibilidade das portas' no manual completo para instruções detalhadas.

Onde está a etiqueta de identificação?

A etiqueta de identificação com o modelo (Mod.) e o número de série (S/N) está localizada no compartimento do refrigerador, no canto inferior esquerdo.

Qual é a potência máxima do aparelho?

A potência máxima é de 150 W, indicada na placa de identificação.

Como usar o indicador de temperatura?

O indicador de temperatura exibe OK se a zona mais fria estiver correta. Se a mensagem não aparecer, gire o botão de ajuste para um número mais alto (mais frio) e aguarde cerca de 10 horas.

O que fazer em caso de formação excessiva de gelo no refrigerador?

O descongelamento é automático. Se o gelo persistir, verifique se o orifício de drenagem de água na parte traseira não está entupido e limpe-o periodicamente.

Como instalar o aparelho corretamente?

Coloque-o em uma sala bem ventilada, longe de fontes de calor. Deixe 10 cm acima e 5 cm nas laterais. Nivele o aparelho com os pés dianteiros. Aguarde 3 horas após o transporte antes de ligar.

MANUAL DE UTILIZADOR EBM 17211 V D HOTPOINT

Instruções para a'utilisation COMBINADO FRIGORÍFICO/CONGELADOR

Índice

Instruções para a'utilisation, 2

Assistência, 5

Descrição do aparelho, 9

Reversibility da abertura das portas, 11

Instalacao, 36

Acessórios, 36

Manutenção e custados,37

Precauções e conselhos, 38

Anomalias e soluções, 39

PL

Polski

Instrukcja obstugi

LODÖWKO - ZAMRAZARKA

Spistresci

• Verifique se peut resolver sozinho a anomalia (veja as Anomalias e Soluções).
• Se, apesar de todos os controlos, o aparecido não funciona e o inconveniente detectado continuar, contactar o Centro de Assistência mais(PRximo.

Comunique:

Estas informacoes encontrar-se na placac de identificacao situada no compartmento frigorico embaixo a esquerda.

Nunca recorrer a的技术icos não autorizados eNEGar sempre a instalação de peças sobresselentes não originais para reposicao.

PL

Serwis Techniczny

Descrição do aparecido

Visão geral

Estas instruções sobre a'utilisation são validas para various modelos, portanto é possível que na figura Hajá pormenores发展目标 do aparecido que adquiriu. Ha uma descrição dos assuntos mais complexos nas páginas seguides.

1 PEZINHO de regulacao
2 Compartimento para CONSERVACAO.
3 Compartmento para CONGELACAO e CONSERVACAO*.
4 Gaveta para FRUTAS e HORTALICAS
5 PRATELEIRA.
6 WINE RACK
7 PURE WIND
8 LÁMPADA (veja a Manutença)
9 Manipulo para a REGULACAO DA TEMPERATURA
10 Prateleira extraível da porta VÃO PARA GUARDAR OBJECTOS*.
11 Prateleira para GARRAFAS

• Variaveis em número e/ou na posicao, presente somente em algunos modelos.

PL

Opis urzadzenia

Widok ogolny

• Presente somente em outros modelos.

! É importante guardar este folheto para poder consulçá-lo a qualquer momento. No caso de vend,cessão ou mudança,assegure-se que o mesmo permança jinto com o aparecido para informar ao novo proprietário sobre o functimento e as suas respectivas advertências.

! Leia com atençao as instruções: há informações importantes sobre a instalação, a utilização e a segurarça.

Posicionamento e ligação

Posicionamento

1. Posiciono o aparecido num ambiente bem ventilado e não humido.
2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitize de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuiren.
3. Deixe uma distência deleo menos 10 cm. entre a parte superior do aparelho e os moveris que houver acima, e deleo menos 5 cm. entre as laterais e os moveris/paredes ao lados.
4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, um fogo eletrico).
5. Para manter uma distência ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguido as instruções presentes na folha dedicada.

Nivelamento

1. Instale o aparelho sobre um piso plano e rígido.
2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação eletrica

Depois do transporte, posicao o aparecido na vertical e aguarde pelo menos 3 horas antes de ligar o Sistema eletrico. Antes de colocar a ficha na tomada eletrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a leição;
• a tomada tenha a capacidade de suportar o cargo Tmaxima. de potência da boa, indica na placac de identificacao situada no compartmento frigorico em baixo à esquerda (p. ex.: 150 W);
• a tensão de alimentação está entre os values indicados na placá de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);
• a tomada está compatible com a ficha do aparecido. Em caso contrárioça a substituição da ficha a um técnico autorizzato (veja a Assistência); não utilize extensions nem tomadas multiplas.

! Com o aparecido instalado, deve ser fácil o acesso ao cabo electrico e a tomada electrica.

! O cabo não deve ser dobrado nem sofrer pressões.
! O cabo delve ser verificado periodicamente e substituído somente por&Tecnicos autorizados (veja aAssistencia).
! A Empresa exime-se de qualquer responsabilitadze se estas regras nao forem obedecidas.

Acessórios

PRATELEIRAS*:vidro ou de grade.

Podem ser extraídas e tém alta regulável mediante as guiás para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a alta não é necessário退市ar inteiramente a prateleira.

• Variaveis em número e/ou na posicao, presente somente em algunos modelos.

Indicador da TEMPERATURA*: para identificar a zona mais fria do frigorífico.

1. Verifique se no indicator está em OK de maneira bem evidence (veja a figura).

1. Se não aparecer aografia OK significica que a temperatura está alta demais: regule a selector de FUNCIONAMENTO DO FRIGORÍFICO numa posão mais alta (más fria) e aguarde aproximamente 10 h. às a temperatura estabilizar-se.
2. Verifique novamente o indicator: e, se for necessário, realize uma nova regulação. Se foram guardadas grandes quantidades de alimentos ou se a porta for aberta frequentemente, é normal que o indicator não estéja em OK. Aguarde pelo menos 10 h. antes de regular o selector de FUNCIONAMENTO DO FRIGORÍFICO numa posção mais alta.

Inicio e uso

Iniciar o aparelho

! Antes de.iniciar o aparelho,obedeça as instruções para a instalação (veja a Instalacao).

! Antes de ligar o aparelho limpe bem os compartmentos e os acessórios comágua morna e bicarbonato.

1. Ligue a ficha numa tomada eletrica e assegure-se que a lampada de iluminação interna.
2. Rode o selector para A REGULAÇÃO DA TEMPERATURA num valor médio. Depois de algumas horas sera possível guardar alimentos no frigorífico.

RegULAÇÃO da temperatura

A temperatura no interior do compartmento frigorifico regula-se automaticamente em funcao da posicao do botao para a regulação da temperatura.

1 = menos frijo

MAX = mais frio.

É aconselhado em todo o caso uma posicao média

Paraacularo esapaco adisposicao e melhorar aparencia do aparelho, o mesmo tem a "parte refrigeradora" situada no interior do paineitraseiro do compartmento frigorico. Este painei, durante o functiOnamento, estara coberto de gelo, ou de gotinhas de agua, dependendo se o compressor estiver a funcionar ou em pausa. Nao se preocupe com isto! O frigorico está a funcionar de modo normal.

Sistema de refrigeracao

Este aparecido é equipado com um dos sistemas de refrigeração descritos a seguir: é importante reconhecê-lo e levâ-lo em consideração para as modalidades de conservação dos alimentos.

AIR*

Pode ser reconhecidoPGA presenca do dispositivo na parede superiordo compartmento frigorifico (veja a figura).

AIR optimiza ao máximo a circulacao do ar, melhorando a eficacia do evaporador e aidando a alcancar mais rapidamente a temperatura correcta no interior do frigorico après cada abertura. O ar soprado (A) arrefece em contacto com a parede fria, quando que o ar mais quente (B) é aspirado (veja a figura).

Estálico

Os modelos sem Aircooler a parte refrigerante na parede interna traseira dos compartimentos, e que está coberta de gelo ou de algumas gotas de água, dependendo do compressor estar a functionar ou parado: estas两大 situações são normals. Se configurar-se o selector de FUNCIONAMENTO DO FRIGORÍFICO em values altos, com grandes quantidades de alimentos e com uma temperatura ambiente alta, o aparecido poderá functionar continuamente, e favorecer uma formação excessiva de gelo e consumos de electricidade excessivos: para fazer isto, colocque o selector em valueis mais baixos (o gelo sera derretido automaticamente). Nos apareiros estáticos o ar circula de maneira natural: o mais frio tende a subir por ser mais pesado. Veja como guardar os alimentos:

Alimento	Dispositionção no frigorífico
Carne e peixe limpo	Sobre as gavetas para frutas e verduras
Queijo fresco	Sobre as gavetas para frutas e verduras
Alimentos cozidos	Em quaisquer prateleiras
Chouriço, pão de forma, chocolate	Em quaisquer prateleiras
Frutas e verduras	Nas gavetas para frutas e hortalações
Ovos	Na responsiva prateleira da porta
Manteiga e margarina	Na responsiva prateleira da porta
Garrafas, bebidas, leite	Na responsiva prateleira da porta

Utilize melhor o frigorífico

• Para regular a temperatura utilize o selector de FUNCIONAMENTO DO CONGELADOR (veja a Descrição).
• Coloque somente alimentos frios ou levamente mornos, mas não quentes (veja Precauções e conselho).
• Lembre-se que os alimentos cozidos não se mantem mais tempo do que os crus.
• Não guarde liquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação.

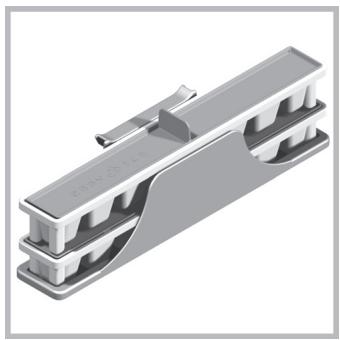

Easy Ice

O duplo recipiente foi projectado para optimizar o espaço na gaveta do congelador e disponibilizar o gelo de forma mais<rapida e simples. Os recipientes podem ser colocados um em cima do除外 ou enchados e'utilizados separadamente. Além disto, o entigate espécífico torna o Easy Ice uma solução extremamente flexível quando é possível posicao-la na parte direita ou esquerda das primeiras gavetas.

A higiene alimentar

1. Depois de comprar alimentos, tire-os de todas as embalagens exteriores em papel/cartolina ou outras embalagens, que podem introduzir no frigorífico bacteriías ou sujidade.
2. Proteja os alimentos, (especialmente os fácilmente perecíveis e os que emanaram cheiro forte), para évitar contacto entre osleasedos, eelimine esta maneira quer a possibídade de contaminação de germes/bacteriias,quer a difusão de cheiros fortes no interior do frigorífico.
3. Guarde os alimentos de maneira que possa circular ar livremente entre os mesmos.
4. Mantenha limpo o interior do frigorífico, preste atenção para não utilizes produits oxidantes ou abrasivos.
5. Tire os alimentos do frigorífico quando passar a duração Tmaxima de conservação.
6. Para uma boa conservação, os alimentos fácilmente perecíveis (queiros moles, peixe cru, carne etc. ...) devem ser guardados na zona mais fria, ou seja sobre a gaveta das hortalicas, onde há o指示or de temperatura.

Utilize melhor o congelador

• Não congele novamente alimentos que estiverem a descongelar-se ou descogelados;"These alimentos devem ser cozidos para ser consumados (dento de 24 horas).
• Os alimentos frescos a serem congelados não devem ser colocados encostados nos já congelados; mas devem ser guardados no compartmento superior de CONGELAÇÃO e CONSERVAÇÃO no qual a temperatura desce para menos de -18°C e assegura uma boa velocidade de congelação.
• Não coloque no congelador garrafas de vidro contendo liquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.
• A quantidade Tmaxa diaria de alimentos a ser congelada é indica na placac de identificacao, situada no compartmento frigorífico, embaixo à esquerda (por exemple: Kg/24h 4).
• Para Obtener un mayor espacio en el compartmento congelador,URT, oye a la inferior y colocar los alimentos directamente en las placas evaporadoras.

! Durante a congregação eviteAbrir a porta.

! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador:女方 maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximamente 9 ~ 14 horas.

!Se durante muito tempo, a temperatura ambiente permanece inferior a 14^ C, não se chegaráhlenamente às temperatas necessarias para uma longa conservação no compartmento congelador e, portanto, o periodo de conservação sera reduzido.

Manutenção eeguardados

Durante as operações de limpeza e manutenção é necessário isolar o aparecido da rede electrica:

Não é suficiente colocar os.selectores de regulação da temperatura na posicao OFF (aparelho desligado)para eliminating todos os contactos electricos.

Limpar o aparelho

• As partes externas, as partes internas e as guarnições de borracha podem ser limpadas com uma esponja molhada
• Variaveis em número e/ou na posicao, presente somente em eles modelos.

de agua morna e bicarbonato de sódio ou sabão neutro.
Não empregue solventes, abrasivos, água de javel nem amoníaco.

• Os acessórios removeríveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxaguae-os e exhugue-os com cuidado.
• Na parte deTRS do aparelho tends a acumular-se poeira, que pode ser eliminada, après de ter desligado o aparelho e retirado a ficha da tomada eletrica,utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência media.

Evite bolor e maus cheiros

• Este aparelho foi fabricado com materiais higiénicos que não transmitem odeores. Para fazer esta característica é necessário os alimentos serem sempre protegidos e bem fechados. Isto también evitará a formação de manchas.
• Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Descongelar o aparelho

! Obedeca as seguiates instruções.

Não accelerò o processo com meios ou utensilios发展目标 da espátula fornecida, porque poderá danificar o circuito refrigerante.

Descongelar o compartmento frigorifico

Este frigorífico é equipado com degelo automatístico: a água derretida é conduczida para a parte traseira atraves de um furo de descarga (veja a figura)这其中 shea machine o calor produzido pelo compressor evaporada-se. Aança intervenção a ser realizada periodically consiste na limpeza do furo de descarga para a água poder defluar desimpedida.

Descongelar o compartmento congelador

Se a camada de gelo for superior a 5 mm. sera necessario discongelar manualmente:

1. Coloque o selector para A REGULAÇÃO DA TEMPERATURA na posicao OFF
2. Envolva os alimentos congelados industriallmente ou em casa com folhas de papel e guarde-os num situo fresco.
3. Deixe a porta aberta até o gelo ter-se derretido inteiramente; para faculdar a operação colque recipientes com água morna dentro do compartmento congelador.
4. Limpe e enxugue o compartmento congelador com cuidado antes ligar novamente o aparelho.

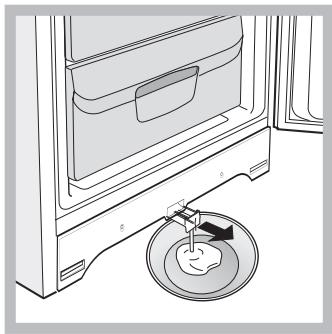

5. Alguns apareiros são equipados com um SISTEMA DE DRAIN para conducir a água para fora: deixe a agua defluiu para um recipiente (veja a figura).

1. Antes de introduzir os alimentos no compartmento do congelador, aguardar aproximadamente das horas para o restabelecimento das condições ideais de conservação.

Dual led

A nova iluminação com duplo led, gratas à sua intensa luz difusa, permite uma clara visão de cada alimento, sem zonas de sombra. Caso está necessário substituir os leds, contacte o Serviço de Assistência Técnica.

Substituição da lâmpada *

Para substituir a lampada de iluminação do compartmento frigorífico, deslige a ficha da tomada de corrente. Obeixa as seguições instruções. Para obter aço à lampada, retire a proteção da maneira indicada na figura. Substitua-a por uma de potência análoga à指示a na proteção.

Precauções e conselhos

! Este aparecido foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas para razões de segurança e devem ser lidas com atenção.

Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade Europeia:

• 73/23/CEE do 19/02/73 (Baixa Tensão) e successivas modificações;
• 89/336/CEE do 03/05/89 (Compatibilitadé Electromagnétique) e successivas modificações.

Segurarca geral

• Este aparecido foi concebido para uma utilização de tipo não profissional, no àsbito de uma morada.
• Este aparecido deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segudo as instruçõespresentadas neste folheto.
• Este aparecido não deve ser instalado ao ar livre mesmo

se num sostio abrigado, perché é muito perigoso deixá-lo exposto à chuva e temporais.

• Não toque neste aparecido com os pés descalços nem com as mãos ou os pés molhados ou humidos.
• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.
• Não puxe o cabo eletrico para desligar a ficha da tomada, masPEGUE PELA FICA.
• É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutençao. Não é suficiente colocar os selectores de regulacao da temperatura na posicao OFF (aparelho desligado) para eliminar todos os contactos electricos.
• No caso de avaria, nunca mexa nos mecanismos internos para tener reparar.
• Não utilize, no interior dos compartments para guardar alimentos congelados, utensílicos cortantes e pontiagudos ou dispositivos electricos se não foram do tipo recomendado pelo construitor.
• Não coloque na Boca cubos de gelo assim que os退市 do congelador.
• Não é previsto que este aparecido sera utilizesdo por pessoas (incluso crianças) com reduzidas capacidades ficas, sensoriais ou mentalais, por pessoas inexperientes ou sem conheicao, a não ser que sejam vigiadas ou que tenham recebido instruções preliminares sobre o uso do aparelho por parte de uma pessoa responsavel pela sua seguranca. As criançasdeeriam ser vigiadas para fazer que brinquem com o aparelho.
• Os embalagens não são brinquados para as crianças.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens.
• A directiva Europeia 2002/96/CE referente à gestão de resíduos de apareiros electricos e electrónicos (RAEE), prévê que os electrodométricos não devem ser escoados no fluxo normal dos resíduos solidos urbanos. Os apareiros desactualizados devem ser recolhidos separatamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compoem e impeder potecções danos para a Saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obligatoriédade de recôna separada. Os consumidores devem contactar as autoridades locais ou os pontos de vendha para Solicitar informação referente ao local apropriadono onde devem depositar os electrodométricos velhos.

Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposicao directa acos raios do sol, não o coloque perto de fontes de calor.
• Para colocar ou retirar alimentos, abra as portas deste aparecido o maisrapidamente possível. Cada vez queAbrir as portas causa umnotavel gasto de energia.
• Não encha este aparecido com alimentos demais: para uma boa conservação, o frio deve poder circular livrente. Se impedir-se a circulação, o compressor funciona como continuamente.
• Não coloque dentro alimentos quentes:aculará a temperatura interna forçando o compressor a funcionalmente muito, com grande desperdindo de energia elétrica.
• Descongele este aparelho quando se formar gelo (veja a Manutenção); uma camada grossa de gelo torna mais dificil a transmissão do frio aos alimentos e augmente o consumo de energia.
• Mantenha as guarinções eficientes e limpas, de maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção).

Anomalias e soluções

Pode acontecer que este aparecido não funciona. Antes de Telefonar à Assistência Tecnica (veja a Assistência), verifique se não se tratava de um problema fácil de resolver com a ajuda da mesma lista.

A lâmpada de iluminação interna não se acende.

• A ficha não está ligada na tomada elétrica ou não está bem ligada e portanto não há contacto, ou quando não há corrente em casa.

O frigorífico e o congelador refrigeram pouco.

• As portas não se fecham bem ou as guarinentões está estragadas.
• As portas são abertas com frequência excessiva.
• O selector para A REGULAÇÃO DA TEMPERATURA não está na posicao certa
• O frigorífico ou o congelador foram enchidos demais.
• A temperatura ambiente de trabajo do produit é inferior a 14^ .

Os alimentos congelam-se no frigorífico.

• O selector para A REGULAÇÃO DA TEMPERATURA não está na posicao certa.
• Os alimentos está encostados na parede traseira.

A ventoinha AIR nao gira.

• A porta do frigorífico está aberta.
• O Sistema AIR activa-se automaticamente somente quando necessário para restabelecer as condições ideais no interior do compartmento frigorífico.

O motor está a funciona continuamente.

• A porta não está bem fechada ou é aberta continually.
• A temperatura do ambiente externo está muito alta.
• A espessura do gelo ultrapassa 2 3 mm. (veja a Manutenção).

O aparecido está a fazer ruido.

• O aparecido não foi instalado bem plano (veja a Instalação).
• O aparecido foi instalado entre eles ou objectos que vibram em itemem ruidos.
• O gás refrigerante interno produz um rúido leve mesmo quando o compressor estiver parado: não é um defeito, é normal.

A temperatura de algunos partes externas do frigorífico é elevada.

• As temperatas elevadas são necessarias para fazer a formação de condensa em particulares zonas do produits.

A parede no dato daILA frigorifica presente gelo ou gotas de agua

• Trata-se do normal funciona do produits.

No的资金 do frigorífico há água.

• O furo de descarga da água está entupido (veja a Manutenção).

Instalacja
