BRUKSANVISNING EBM 17211 V D HOTPOINT

Beskrivelse av apparatet, 10

Omytting av drapning,11

Installasjon, 48

Ekstrautstyr, 48

Oppstart og bruk, 49

Hvordan vedlikeholde og ta vare på skapet, 50

Feil og Iøsninger, 51

IT

Assistenza

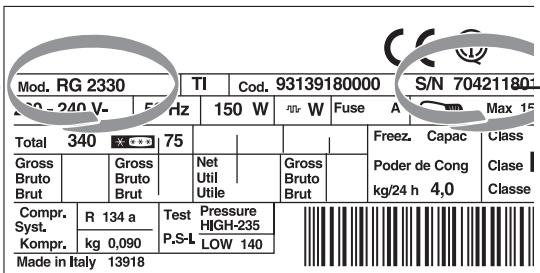

Denne informasjonen finner du på informasjonsskiltet som er plasserti kjolerommet nede til venstre.

Bruk aldri teknikere uten offentlig godkjenning, og si alltid nei til reparasjoner med deler som ikke er originale.

IT

Beskrivelse av apparatet

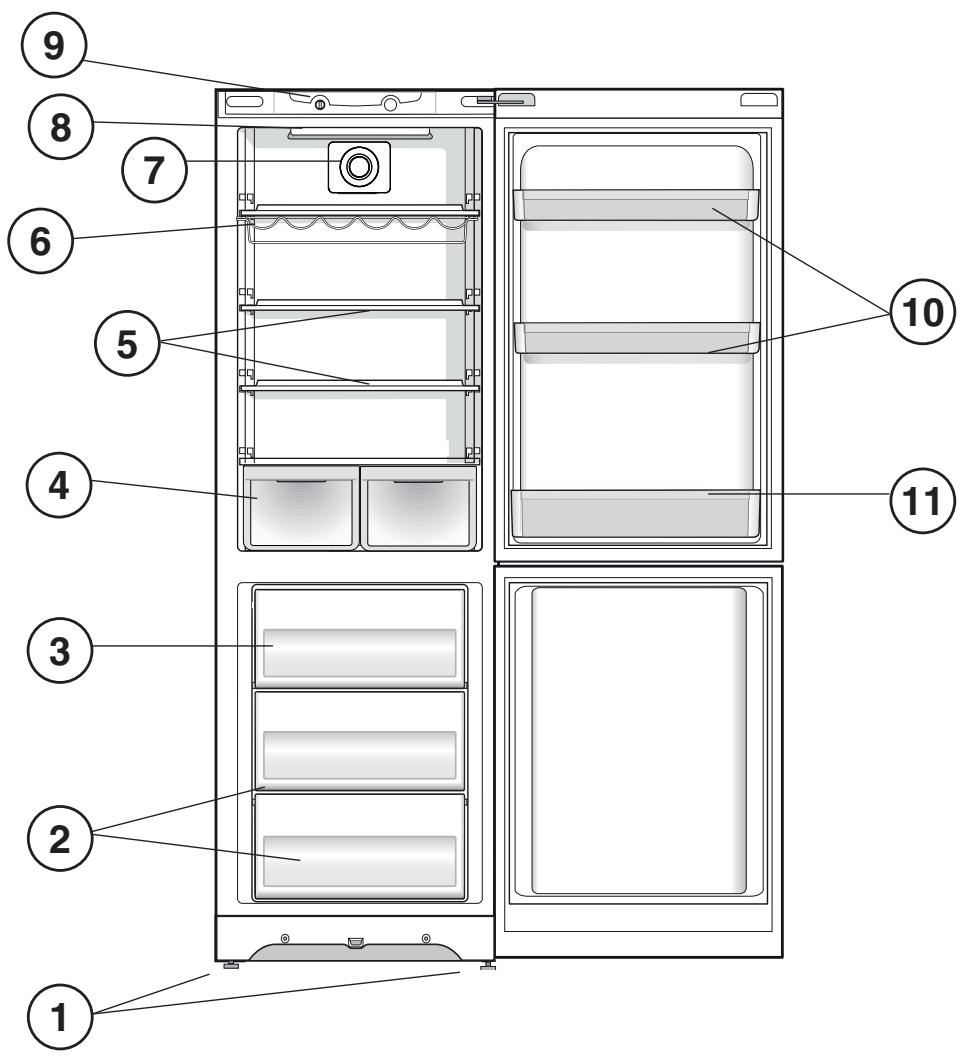

Oversikt

Bruksanvisingen gjelder flere modeller sik at det er mulig at figuren inneholder detaljer som er forskjellig fra det apparatet man har anskaffet. Beskrivelsen av de mer komplekke enhetene finner man pa de folgende sidene.

1 FOT for nivåregulering
2 Rommet OPPBEVARING
3 Rommet INNFRYSING og OPPBEVARING
4 Skuffen FRUKT og GRØNNSAKER
5 HYLLE
6 WINE RACK
7 PURE WIND
8 Lyspaere (se Vedlikehold)
9 Bryteren for TEMPERATURREGULERING
10 Uttrekbar hylle SMÁTING-HOLDER*
11 Hylle FLASKER

• Varierer med hensyn til antall og/eller posisjon,Kun på enkelte modeller.

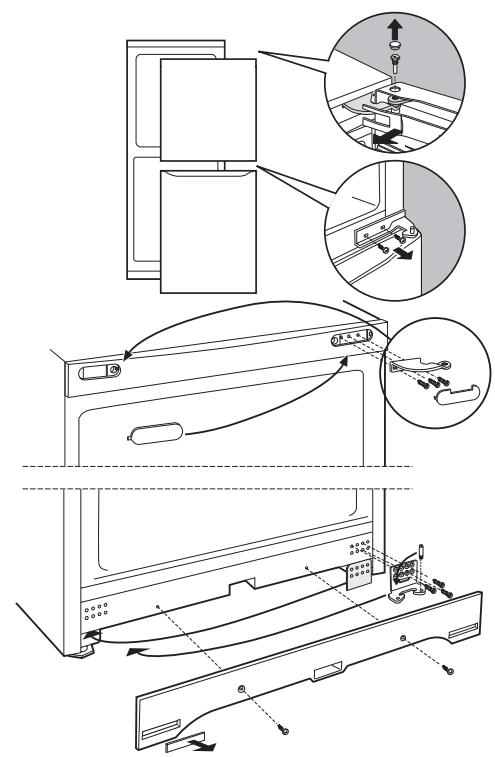

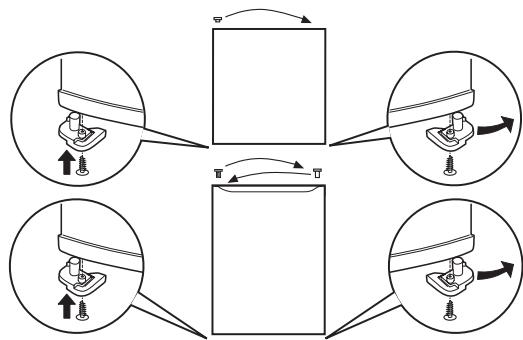

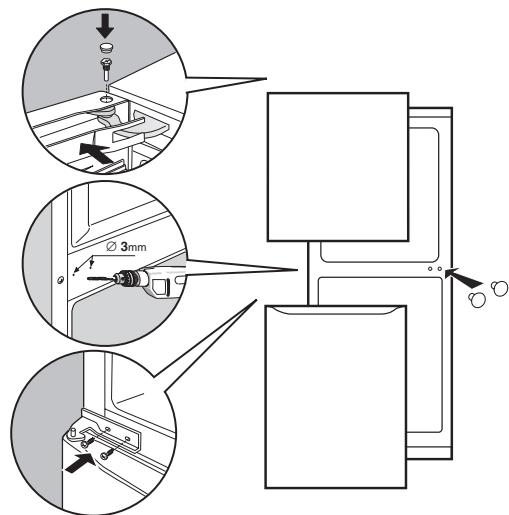

Ombytting av døråpning

* Kun pa enkelte modeller.

Installazione

! Det er viktig à ta varpe på dettehandboken sik at du til enhver tid kan slå opp i den ved behov. Dersom du selger, gir bort, eller flytter på apparatet, ma du sorge for at handboken blir igjen sammen med apparatet sik at den nye eieren fär den ndvendige informasjonen og tilhorende advarsler.

! Les bruksanvisingen nøye, det finnes der viktig informasjon om installationsjon, bruk og sikkerhetsforhold.

Plassering og tilkoping

Plassering

1. Apparatet bør plasseres i et rom med god ventilasjon som ikke er faktig.
2. Man må ikke dekke til ventilasjoneristene bak på apparatet. Dette fordi kompressoren (motoren) og kondensatoren gir fra seg varme og dermed har behov for god ventilasjon for Å sikre korrekt funksjon og for Å holde strømforbruket lavt.
3. a det vare en avstand på minst 10 cm mellom øvre del av apparatet og eventuelle hyller eller skap som henger over, i tillegg bør det vare minst 5 cm mellom apparatveggene og møbler/ vegger på hvør side.
4. La apparatet stå langt fra varmekilder (direkte sollys, elektriske komfyrer).
5. For Å opprettholde en ideell avstand mellom produktet og bakveggen må man montere på avstandsblokker som finnes i INSTALLASJONSPAKKEN slick som angitt pbruksanvisningsarket.

Nivajustering

Tilkoping til stromnettet

Etter transport settes apparatet opp i loddrett stilling og man ma vente i minst 3 timer for det kopies til stromnett. Før man setter stopslet inn i stikkontakten ma man sjekke ffolgende:

• at stikkontakten er jordet og i overensstemmelse med gjeldende regler;
• at stikkontakten täler apparatets maksimale strømuttak, som angitt på informasjonsskiltet på veggen i nedre venstre del av kjølerommet (f.eks 150 W);
• at spennenpen på strømforsyningen er innenfor de verdiene som blir angitt på informasjonsskiltet i nedre venstre del av kjolerommet (f.eks 220-240 V);
• at kontakten er tilpasset støpslet på apparatet.
  I motsatt fall på kontakten byttes av en autorisert fagmann (se Teknisk assistanse); unngå bruk av skjeteledninger og multippelkontakter.

! Når apparatet er fertig installer må el-ledningen og stikkontakten varelett tilgengelige.

! Ledningen pågressive køyes ellerkommen i klem.
! Ledningen på kontrolleres jevnlig og@må kun byttes ut av autorisert fagmann (se Teknisk assistanse).
! Produsenten frasier seg ethvert ansvar dersom disse reglene ikke overholds.

Ekstrautstyr

Disse er utrekkbare og kan flyttes opp aller ned ved hjelp av sporene (se figur), for Å kunne sette inn beholderere eller matvarer som har større volum. For Å regulere høyden er det ikke nødvendig Å trekke hyllenHLT ut.

Indikatoren TEMPERATURE: For Å finne det området i kjoleskapet som er kaldest.

1. Kontroller at indikatoren viser tegnet OK klart (se figur).

1. Dersom teksten "OK"/DD: konmer opp betyr det at temperaturen er for hoy: Reguler da bryteren KJ0LEFUNKSJON til et hoyere tall (kaldere), og vent ca 10 timer til temperaturen har stabilisert seg.
2. Kontroller indikatoren på nytt. Dersom det er不同程度 reguleres temperaturen på nytt. Dersom store mengder mat er blitt lagt inn, eller kjoleskapsdøren oftene apnes vil det vare normalt at indikatoren ikke viser OK. Vent i minst 10 timer for bryteren KJØLEFUNKSJON reguleres til et høyere tall.

Oppstart og bruK

Oppstart av apparatet

! Før du starter opp apparatet må installasjonsanvisningar følges (se INSTALLASJON).

! Før apparatet kopies til mA rommene og ekstrautstyren gjores god rent med lunket vann og natron.

1. Før inn støpslet i stikkontakten og se til at lampeninne i apparatet slår seg pa.
2. Vri bryteren for TEMPERATURREGULERING mot en middelverdi. Etter noen timer kan mat plasseres i kjoleskapet.

Vi anbefaler uansett en middels posisjon som innstilling.

For Å Øke plassen i skapet og gi et bedre inntrykk estetisk har dette apparatet "kjøleelementet" plassert innate i bakre vegg i kjøleskapet. Denne veggen vil danne rim nær den er i funksjon, eller eventuelt vanndraper, avhengig av om kompressoren er i funnksjon eller har pause. Dette er ikke noe Å bekymre seg over! Kjøleskapet fungerer helt normalt.

Kjølesystem

Apparatet er utstyrt med et av de kjolesystemene som beskrives i det falgende avsnittet: Det er viktig Å vite hvilket system, og tilpasse oppbevaringsmetodene til maten etter dette.

• Varierer med hensyn til antall og/eller posisjon,Kun på enkelte modeller.

AIR*

Dette systemet kan gjenkjennes ved elementet som finnes på øvre del av veggen i kjølerommet (se figur).

AIR systemet gir glimrende oppbevaring av mat fordi det raskt tilbakeforer temperaturen etter at doren er blitt apnet, og sorgen for at temperaturen blur jevnt fordelt: Luft den som blaes inn (A) kjoles ned nar denkommen i Kontakt med den kalde veggen, mens den varmere luften (B) blur sugd ut (se figur)

Statisk

Modellene uten Aircooler-systemet har kjoleelementet i indre bakre del av kjolerommet. Denne veggen vil vare dekket av rim ell er vanndraper, avhengig av om kompressoren er i funksjon ell her pause: Begge deler er helt normalt. Dersom man stiller inn bryteren TEMPERATURREGULERING til huye tallverdier, med store mengder matvarer og en hoy romtemperatur, kan apparatet ble satt kontinuelerig i funksjon og dermed fere til overdreven riming og hoyt strormforbruk. Dette unngas ved Å justere kjolefunksjonen til en lavere verdi (det vil da utfores en automatisk avriming).

I statiske apparater vil luften sirkulere på naturlig måte. Den kalde luften vil synke ned fordi den er tyngre. Slik kan du organisere matvarene:

Matvare	Plassering i kjøleskapet
Rent kjøtt eller fisk	Over skuffene for frukt og grønnsaker
Ferske oster	Over skuffene for frukt og grønnsaker
Ferdiglaget mat	Hvor som helst på hyllene
Kjøttpåegg, mykt brødtil toast, sjokolade	Hvor som helst på hyllene
Frukt og grønnsaker	I skuffene for frukt og grønnsaker
Egg	I hyllen beregnet på flasker
Smør og margarin	I hyllen beregnet på flasker
Flasker, drikkevarer,melk	I hyllen beregnet på flasker

Easy Ice

Den doble baljen er prosjektert for Å utnytte plassen i fryseren maksimalt og for at isen skal vare tilgengelig hurtig og enkelt. Baljene kan plasseres oppi hverandre eller de kan fylles opp og brukes hver for seg.

Dessuten gjør det spesielle hektesystemet Easy Ice en saers fleksibel løsning, da det er mulig Å plassere den både til høyre og til venstre i de Forste skuffene.

• Varierer med hensyn til antall og/eller posisjon,Kun på enkelte modeller.

Bestemuligbrukavkjoleskapet

For regulating av temperaturen bruker man bryteren TEMPERATURREGULERING (se Beskrivelse).
- Legg kun inn kalde varer eller varer som er sávidt lunkne, aldri varm mat (se Forholdsregler og gode råd).
Husk at tilberedt mat/DDkke holder seg lengre enn ukokt mat.
- Ikke sett inn væsker i Åpne beholderere uten lokk: Dette vil øke fuktigheten i skapet og före til at det danner seg kondens.

Mathygiene

1. Etter innkjopet av matvarene, fjern all utvendig innpakning av papir/papp ullen som kan fore til at det kommer bakterier uller skitt inn i kjoleskapet.
2. Beskytt matvarene, spesielt de som erlett fordervelige og de med sterk lukt, slik at disse icike kommer ikontakt med hverandre. Pá denen maten unngas bade muligheten for smitting av basiller/bakterier og sprendningen av spesielle lukter i kjoleskapet.
3. Plasser matvarene sik at luften kan sirkulere fritt blant dem.
4. Hold kjoleskapet rent innvendig. Ikke bruk oksiderende eller slipendeprodukter.
5. Matvarer som er utgatt padataen m fjernes fra kjoleskapet.
6. For en riktig oppbevaring malett fordervelige matvarer (kremoster, rä fisk, kjött, osv.) plasseres i den kaldeste delen, dvs. over grønnsakskuffene hvortemperaturindikatoren er plassert.

Slik bruker man fryseskapet på best mulig mäte

• Unngå ny innfrysing av matvarer som holder på Å tine opp erler opptint, slike matvarer må lages til og brukes (inner 24 timer).
• Ferske matvarer som skal fryses ned må ikke legges inntil matvarer som allerede er nedfryst,ppe må legges pa risten i fryserommet, og hvis mulig i kontakt med veggene (bak eller pa sidene), der temperaturen er under -18°C og garanterer en god innfrysingshastighet.
• Flasker med væske inni som er hermetisk lukket eller har kork på,@må ikke plasser fryseren, fordi de kan sprenges.
• Maksimumsmengden med mat er angitt på informasjonsskitet om appratets egenskaper som finnes nede til venstre i kjolerommet (for eksempel: Kg/24h 4).
• For Å få bedre plass i fryserommet er det mulig Å ta alle skuffene ut (bortsett fra den nederste), og legge matvarene direkte på avdampingsplatene.

! Under innfrysingen ma man unnga a apne doren.
! Dersom det oppstår strømbrudd eller feil må ikke doren til fryseskapet Åpnes. På这部分 maten vil frysevarene holdes nedfrosset uten endringer i ca 9-14 timer.
! Dersom romtemperaturen i lengre perioder blir værende under 14^ , vil man ikke oppnå de temperaturene som er nødvendig for langtidsoppbevaring i fryserommet, og mulig oppbevaringstid vil dermed reduseres i lengde.

Hvordan vedlikeholde og ta vare på skapet

Kople fra strømtilførlsen

Under rengjøring og vedlikehold er det nødvendig Å kople apparatet fra el-nettet ved Å trekke stopslet ut fra stikkkontakten. Det er ikke tilstrekkelig Å vri bryteren for temperaturregulering i posisjonden OFF (avslätt apparat), for Å fjerne all elektrisk kontakt.

Rengjøring av apparatet

• De ytre veggene, de indre veggene og gummipakningene kan gjores rene med en klut vriss opp i lunket vann og

natron aller nøytral sæpe. Unngå bruk av løsemidler, skuremidler, klorin og ammoniakk.

• Det ekstrautstyret som kan tas ut kan vaskes i varmt vann og sape eller oppvaskmiddel. Skyll og tørk nøye etterpå.
• Baksiden av apparatet har en tendens til Å samle støv, dette kan fjernes ved Å støvsuge forsiktig med støvsugerens smale munnstykke og middels styrke. Dett gjores med apparatet avslätt.

Unngå mugg og vond luk

• Apparatet er fremstilt av hygieniske materialer som/DDre trekker til seg lukt. For a vedlikeholde donne egenskapen er det ndvendig a beskytte matvarene doit i lukkede beholdere.Dette forbygger ogsa flekker.
• Dersom appratet skal slås av for en lengre期内e bør mangjøre rent pa innsiden og la dorene stå apne.

Avriming av apparatet

! Følg anvisingene under.

Forsk违法犯罪 Forsk违法犯罪 Forsk违法犯罪 Forsk违法犯罪 Forsk违法犯罪 Forsk违法犯罪 Forsk违法犯罪 Forsk违法犯罪 Forsk违法犯罪 Forsk违法犯罪 Forsk违法犯罪 Forsk违法犯罪 Forsk违法犯罪 Forsk违法犯罪 Forsk违法犯罪 Forsk违法犯罪 Forsk违法犯罪 Forsk违法犯罪 Forsk违法犯罪 Forsk违法犯罪 Forsk违法犯罪

Avriming av kjoleskapet

Kjoleskapet er utstyrt med en automatisk avrimingsmekanismeme: Vannet blir før mot bakre vegg gjennom en spesiell utlopsapning (se figur), der varmen som skapes av kompressoren ear vannet til a fordampe. Det eneste ingrepet som ma utfores med jevne mellomrom er rengjøring av utlophshullet sik at vannet kan renne fritt.

Avriming av fryseskapet

Dersom rimlaget sblit tykkere enn 5 mm må man utføre manuell avriming:

1. Vri bryteren for TEMPERATURREGULERING i stillingen OFF
2. Pakk inn frysevarene i papir og plasser dem pa et kjolig sted
3. La doren stå Åpen helt til rimet er helt smeltet. Denne operasjorden kan forenkles ved Å plassere en beholder med lunket vann i fryserommet.

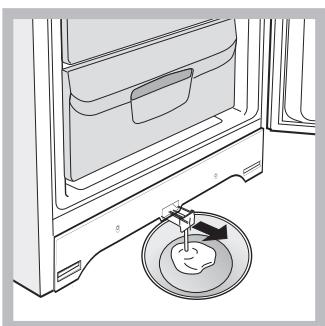

4. Noen apparater er utstyrt med DRAIN-SYSTEMET for Å före vannet til utsiden av skapet. La vannet renne inn i en beholder (se figur).
5. Gjør rent og tørk godt fryserommet før apparatet slå pa igjen.

1. Før man fører mat inn i frysedelen mæ man la det gå minst 2 timer for a gjenopprette ideelle forhold for oppbevaring.

Dual led \*

Den nye belysningen med dobbel lysemitterende diode, takket vaere det kraftige lyset den avgir, gjør det enkelt Å se hver matvare, uten skyggeområder.

I tilfelle det skule vare nodvendig Å skifte de lysemitterende diodene, ta Kontakt med Teknisk Assistanse.

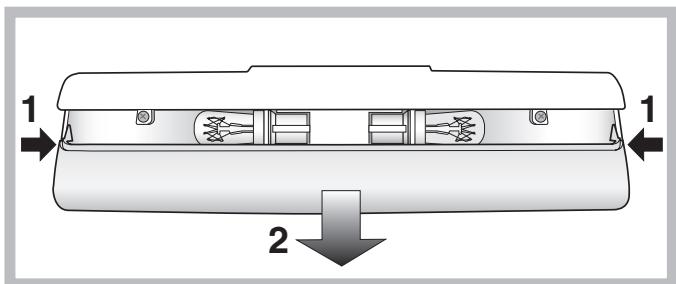

Skifting av lyspaere*

For Å bytte ut lyspaæren som lyser opp kjøledelen må man Först trekke ut stopslet fra stikkontakten. Følg deretter anvisingene under. Få tilgang til lyspaæren ved Å fjerne dekslet, som vist i figuren. Bytt ut med en lyspaære av samme type som det som er angitt på dekslet.

! Apparatet er blitt utformet og utviklet i overensstemmelse med internasjonale sikkerhetsnormer. Disse advarslene blir gitt av sikkerhetshensyn og må leses nøye.

Dette apparatet e i overensstemmelse med følgende Direktiver fra det Europeiske fellesskapet:

• 73/23/EEC av 19/02/73 (Lavspenning) og senere tillempinger;
• 89/336/EEC av 03/05/89 (Elektromagnetisk kompatilitet) og senere endringer;
• 2002/96/CE.

Generell sikkerhet

• Apparatet er framstilt for privat bruk i hjemmet.
• Apparatet mä kun brukes til oppbevaring og nedfrysing av mat, det mä kun brukes av voksne og i overensstemmelse med instruktjone i/DDne handboken.
• Apparatet må ikke installereres ute, selv ikke på avskjermede steder fordeti det kan bli svært farlig dersom apparatet blir utsatt for regn eller uvær.
• Man pågressive apparatet på man er barbeint, eller med våte eller faktige hender eller føtter.
• Unngå Å berøre kjøleoverflatene på innsiden: Dette medfører fare for isbrenn og andere skader.
• Unngå à trekke ut kontakten ved Å dra i ledningen, ta i stedet tak i støpslet.

• Det er nødvendig á trekke stopslet ut fra stikkontakten for man gjennomfører rengjaring eller vedlikehold. Det er ikke tilstrekkelig á vri bryteren TEMPERATURREGULERING i posisjonen OFF(avslätt apparat) for á fjerne all elektrisk kontakt.

• I tilfelle feilfunksjoner på man uansett unngå tilgang til deindre mekanismene i apparatet for Å forsøke Å reparere pä egen.Hand.

• Ikke bruke skarpe eller spisse gjenstander eller elektriske apparater, hvis de ikke er va typen som anbefales av produsenten,inne i oppbevaringsboksene for frossen mat.
  Unngå à ta iskuberrett fra frysereninni munnen.
• Dette apparatet er ikke ment til Å brukes av personer med reduserte fysiske eller mentale evner eller reduserte sanser, eller som ikke har erfaring eller kjennskap til hvordan produktet skal brukes, hvis de ikke da overvåkes aller æres opp ibruken av apparatet av en som er ansvarlig for deres sikkerhet. Barn bør overvåkes for Å nære sikre på at de ikke leker med apparatet."
• Emballasjen må ikke brukes til Å leke med.

Avsetting

• Avsetting av emballasjematerialet: Man på følgge lokale normer slick at emballasjemateriellet resirkuleres.
• Det Europeisk direktiv 2002/96/EC Waste Electrical and Electronic Equipment (WEEE - Norsk hvitevare retur) i Norge, angående oppbevaring av elektrisk og elektronisk utstyr krever at gamle elektriske husholdningsapparater Å utstyr ikke skal kastes blant vanlig søppel, men mA kildesorteres. Gamle og defekte hushholdningsapparater som skal kastes, på samles på sted til gjenvinning av de forskjellige materialene produktene er sattammen av. Dette er forå spare miljæt og naturen. Søppeldunk med kryss over symbolet thinner om pâbudet og viktigheten av á levere inn alle hvitevare Produktene til gjenvinning. Forbrukerenmö selv kontakte den lokale instans/kommune eller butikk som selger store hushholdningsprodukter for informasjon om hvor de skal levere inn defekteprodukter til oppbevaring

Energisparing og respekt for miljøet

• Installer apparatet i et rom som er kjolig og har god utlufting, og beskytt den fra direkte sollys, unngå plassering nær varmekilder.
• Når man setter inn eller tar ut mat på døren Åpnes for sökt tid som mulig.
  Hver gang døren Åpnes fær det til et betydelig forhøyet strømforbruk.
• Unngå Å fylle skapet for mye opp: For at maten skal holds kald er det viktig at luften kan sirkulere fritt. Dersom luftsirkulasjonen hindres vil kompressoren arbeide kontinuereglig.
• Unngå Å sette inn varm mat. Dette vil heve temperaturen internt og tvinge kompressoren til Å arbeide hardere, noesom medforer energislosing.
• Avrim apparatet dersom det danner seg is på innsiden (se Vedlikehold), et tykt islag gjør det vanskeligere Å avgi kulde til maten og øker dermed energiforbruket.
• Hold gummilistene hele og rene sik at de sitter godt fast rundt dorrene, og sekske lar den kalde luften slippe.

Feil og løsninger

Noen ganger kan det hende at apparatet ikke fungerer. Før man ringer og ber om teknik assistanse (se Teknik assistanse), bør man kontROLLER at det ikke dreier seg om et problem somlett kan løses, ved hjelp av følgende oversikt.

Lysetinneiskapetslarsegikkepa.

• Stopslet er/DDsatt godt nok i kontakten,ller det mangler strom i huset.

Kjoleskapet og fryseskapet kjaler for lite ned.

• Dorene sekslukkes ordentlig eller pakningene er odelagte.
  Dorene apnes veldig ofte.
• Bryteren for TEMPERATURREGULERING er jeg krikig

stilling.

Kjoleskapet aller fryseren er for fuller.
- Arbeidstemperaturesen tilprodukter er lavere enn 14^

Matenikjoleskapet fryser.

• Bryteren for TEMPERATURREGULERING er/DDi riktig stilling.
  Matvarene bererbakveggen.

AIR-ventilatoren beveger seg ikke

Kjoleskapedoren er apen.
- AIR-systemet vil automatisk aktiveres kun.nr dette er nødvendig for a gjenopprette optimale forhold innate i kjølerommet.

Motoren er hele tiden i gang.

• Døren er ikke godt lukket, eller den blir øpnet for ofte.
• Romtemperaturen er meget høy.
  Rimlaget er tykkere enn 2-3 mm (se Vedlikehold).

Apparatetlagermyestoy.

• Apparatet er seks blitt installiert i vater (se Installasjon).
• Apparatet er blitt installment mellom møbeler eller objekter som vibrere og lager lyd.
• Kjølegassen lager en svak lyd ogsa nár kompressoren er avslätt. Dette er ikke en feil, men helt normalt.

Temperaturesn paa enkelte deler av kjoleskapet er hoyere.

• Høyere temperaturer er nødvendignfor Å unngå at det dannes kondens i enkelte områder.

Kjoleelementet i veggen bak kjolerommene er dekket av rim aller vanndraper.

Det er vann i bunnen av kjoleskapet.

• Avløpsåpningen er tilstoppet (se Vedlikehold).
