EBM 17211 V D - Refrigerador HOTPOINT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Refrigerador combinado
Capacidad total	300 litros
Dimensiones aproximadas	H 185 cm x L 60 cm x P 65 cm
Peso	70 kg
Alimentación eléctrica	220-240 V, 50 Hz
Clase energética	A+
Consumo de energía anual	300 kWh
Funciones principales	Descongelación automática, iluminación LED, control de temperatura
Mantenimiento y limpieza	Limpieza interior regular, descongelación manual si es necesario
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto bajo demanda
Seguridad	Sistema de bloqueo de puerta, protección contra sobrecargas eléctricas
Compatibilidades	Compatible con accesorios Hotpoint
Garantía	2 años

Preguntas frecuentes - EBM 17211 V D HOTPOINT

¿Cómo ajustar la temperatura de mi refrigerador HOTPOINT EBM 17211 V D?

Utilice el botón de ajuste de temperatura que se encuentra dentro del refrigerador. Gírelo en el sentido de las agujas del reloj para aumentar la temperatura y en sentido contrario para disminuirla.

¿Por qué mi refrigerador no enfría correctamente?

Verifique que el refrigerador esté bien enchufado y que la toma de corriente funcione. Asegúrese también de que no haya obstrucciones en la circulación del aire en el interior y que las puertas cierren correctamente.

¿Cómo descongelar mi refrigerador HOTPOINT EBM 17211 V D?

Para descongelar, vacíe el refrigerador y desenchúfelo. Deje la puerta abierta para permitir que el hielo se derrita. Limpie el agua con una esponja o un paño y vuelva a enchufarlo una vez que haya terminado el descongelado.

¿Qué hacer si mi refrigerador hace ruido?

Un ligero ruido puede ser normal. Sin embargo, si el ruido es fuerte o inusual, verifique que el refrigerador esté nivelado y que no haya objetos en contacto con las paredes. Si el problema persiste, comuníquese con el servicio al cliente.

¿Cómo limpiar el interior de mi refrigerador?

Utilice una mezcla de agua tibia y jabón suave para limpiar el interior. Evite productos abrasivos que puedan dañar las superficies. Enjuague con agua clara y seque con un paño limpio.

¿Dónde puedo encontrar piezas de repuesto para mi refrigerador HOTPOINT EBM 17211 V D?

Las piezas de repuesto se pueden encontrar en el sitio oficial de HOTPOINT o en tiendas especializadas en electrodomésticos. Asegúrese de conocer el modelo exacto al realizar el pedido.

¿Cómo reiniciar mi refrigerador HOTPOINT EBM 17211 V D?

Para reiniciar su refrigerador, desenchúfelo durante aproximadamente 5 minutos y luego vuelva a enchufarlo. Esto puede ayudar a resolver algunos problemas electrónicos.

MANUAL DE USUARIO EBM 17211 V D HOTPOINT

Manual de instrucciones COMBINADO FRIGORÍFICO/CONGELADOR

Sumario

Manual de instrucciones, 2

Asistencia, 4

Descripción del aparato, 8

Reversibility de la aperture de las puertas, 11

Instalación,32

Accesorios, 32

Puesta en funciona y uso, 33

Mantenimiento y cuidados, 34

Precauciones y consejos, 34

Anomalías y SOLUTIONES,35

PT

Portuges

Inicioeutilizacao,37

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomía pueda ser resuelta por Ud.mppo (ver Anomalías y Solutaciones).
• Si, no obstarce todos los controles, el aparato no funciona y el,inconveniente por Ud detectado continua,llame al Centro de Asistencia Técnico más cercano.

Comunique:

el tipo de anomalía
- el modelos de laística (Mod.)
- el número de série (S/N)

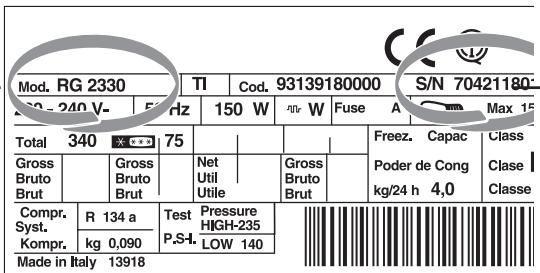

Esta información se incluye en la placá de característica cubicada en el compartmento frigorífico abajo a la izquierda.

No recurra nunca a技术和 no autorizados y rechace siempre la instalacion de repuestos que no Sean originales.

La?sigaune informacion es valida solo para España. Paraotherspaises dehablahispana consulta su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
• Mano deILA de los先进技术
• Desplazamente a su domicilio de los先进技术

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia技术水平 (SAT)

Llame al 902.133.133 y nuestros技术和 intervendrán con rapidez y eficacidia, devolviendo el electrodométrico a sus conditiones optimas de funcionaimiento.

En el SAT encontrará recambios, accesorios y productos españicos para la limpieza y mantenimiento de su electrodométrico aPRECOS competitos.

ESTAMOS A SU SERVICIO

PT

Assistência

Antes de contactar a Assistancetica:

Inainte de a apela Asistenta:

Descripción del aparato

Vista enconjunto

Las instrucciones sobre el uso son validas para distinctos modelos y por lo tanto es possible que la figura presente detalles differsentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se incluya en las páginas sucesivas.

1 PATAS de regulación
2 Compartimiento CONSERVACION.
3 Compartimiento CONGELAMIENTO y CONSERVACION.
4 Recipiente FRUTAYVERDURA
5 BANDEJAS
6 WINE RACK
7 PURE WIND*.
8 BOMBILLA (ver Mantenimiento)
9 Mando para la REGULACION DE LA TEMPERATURA
10 Balconcito extraible PORTAOBJETOS*.
11 Balconcito BOTELLAS

Reversibility de la aperture de las puertas

• Se encontrar solo en algunos modelos

Reversibilitadadaaberturadasportas

! Es importante conservar este manual para poder consulitarlo cuando seanecessary. En caso de vente, cesión o traslado, verifique que permaneceza+junto al aparato para informar al nuevo propietario sobre su funciona y sobre las precauiones durante su uso

! Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

Colocación y connexion

Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.
2. No obstruya las rejoillas posteriores de ventilación: el compresor y el condensador emiten calor y requirecen una buena aireación paraFuncionar bien y limitar el consumoelectrico.
3. Deje una distancia minima de 10 cm. entre la parte superior del aparato y los muebles situados encima y de 5 cm., como minimimo, entre los costados y los muebles o paredes laterales.
4. Mantenga el aparato lejos de fuentes de calor (por ej. la luz solar directa o una comida electrica).
5. Para Maintener una distancia optima entre el producto y la pared posterior, colocque los distanciadores que se encontrar en la caja de instalacion siguiendo las instrucciones presentes en la hora correspondiente.

Nivelación

1. Instale el aparato sobre un piso plano y rígido.
2. Si el piso no fuera perfectamente horizontal, compensate los desniveles atornillando o desatornillando las patas delanteras.

Conexión electrica

Después de su transporte, cologne el aparato verticalmente y espere 3 horas como minimo antes de conectarlo a la red electrica. Antes de enchufarlo a la toma de corriente, controle que:

• la toma posea la conexión a tierra y que sea conforme a la ley;
• el enchufe sea capaz de soportar la energia maxima de potencia de la energia indicada en la placar decharacteristicas ubicada en la parte inferior izquierda del frigorífico (ej. 150 W);
• la tensión de alimentación está comprendida entre los values indicados en la placá de característica cubicada abajo a la izquierda (ej. 220-240V);
• la toma sea compatible con el enchufe del aparato. Si no fuera asi, Solicite la sustitución del enchufe a un technician autorizzato (ver Asistencia); no utilise prolongaciones ni conexiones multibles.

! Una vez instalado el aparato, el cable来电lectric y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periodically y sustituido solo por技术和oranzados (ver Asistencia).
! LaEmpresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

Accesorios

BANDEJAS^ : enteras o tipo rejilla.

Son extraíbles y su ALTERa es regulable gracias a las guías especialies (ver la figura), se utilizes para introducir recipientes o alimentados de gran<tamaño. Para regular la altera no esnecessary extraer las bandejas completeness.

Indicador de TEMPERATURA*: para individualizar la zona más fria del frigorífico.

1. Controle que en el indicator se destaque en forma evidente OK (ver la figura).

1. Si no aparece el mensaje OK significa que la temperatura es demasiado elevada: regule el mando de
   FUNCTIONAMIENTO DEL FRIGORÍFICO hasta una posición más alta (más frío) y espere proximadamente 10 h hasta que la temperatura se haya estabilzug.
2. ControleNuevolemente elindicador:si esnecessary,ralice una newa regulacion.Si se han introducido grandes cantidades de alimentos o si se ha abierto frenuentemente la puerta del frigorifico,es normal que elindicador no marque OK.Espere 10 h como minimumantes dellevar emando de FUNCIONAMIENTO DEL FRIGORIFICO hasta una posicionmasalta.

Puesta en funciona y uso

Poner en marcha el aparato

! Antes deponer en marcha el aparato, siga las instrucciones sobre la instalacion (ver Instalacion).

! Antes de conectar el aparato, limpie bien los componentos y los accesorios con agua tibia y bicarbonato.

1. Enchufe el aparato en la toma de corriente y verifique que se encienda la lámpara de iluminación interna.
2. Gire el mando de REGULACION DE LA TEMPERATURA hasta un valor medio. Después de todas horas sera posible introducer alimentos en el frigorífico.

Regulación de la temperatura

La temperatura interna del compartmento frigorífico se regula automatistically en base a la posición del mando del termostato.

1 =menos frío

MAX = mas frío

Se aconseja, en todo caso, poder una posicion media. Para&aumentar el espacio disponible y mejorar el aspecto estetico, este aparato posee la "paretrefrigerante"ubicada en el interior de la pared posterior del compartmento frigorifico. Durante el functionamento, dicha pared se presentaracubierta de escharca o de gotitas de agua segun si el compresor está en functionamento o en pausa. No se preocupe por ello! El frigorifico está travajando de forma normal.

El aparato posee uno de los sistemas de enfiambre descriños a continuación: es importante conocerlo y tenerlo en cuenta para las modalidades de conservación de los alimentos.

AIR*

Es identificable por la presencia del dispositivo en la pared superior del compartmento frigorífico (ver la figura).

• LaULD y/o su ubicacion poden variar, se encuentra solo en algunos modelos.

AIR optimiza al máximo la circulación del aire, mejorando la eficiencia del evaporador y contribuyendo a alcancar con mayor rapidez la temperatura adecuada dentro del frigorífico bajo de su abertura. El aire ventilado (A) se enfiña en contacto con la pared fria,@mstead que el aire más caliente (B) se aspira (ver la

figura).Easy Ice\*

La doble cubeta ha sido disnada para optimizar el espacio en el compartmento congelador y permitir el acceso al hielo de modo rápido y simple. Las cubetas se peuvent apilar o llenar y'utilizar por分开ado.

Además, elADECUADO enganche de la Easy Ice la convierte en una SOLUTIONSUMAMENTEflexible, ya que se pueda colocar tanto en la parte derecha como en la izquierda de los primeros cajones

Estálico

Los modelos sin Aircooler poseen la parte frigorifica en la pared posterior interna de los comportimientos; dicha pared se presenta rá cubierta de escarcha o de gotitas de agua según si el compresor está en funcionaimiento o no: también casos son normales. Si se coloca el mando de REGULACION DE LA TEMPERATUREA en valores altos, con grandes cantidades de alimentos y con una temperatura ambiente elevada, el aparato pueda funcionalizar continuamente, produciendo una excessiva formación de escarcha y augmentando el consumo de electricidad. evítelo desplazando el mando hacía valores más bajos (se efectuará una descongelación automatística).

En los aparatos estáticos el aire circula de modo natural: el más frío Tiende a descender porque es más pesado. HeAquí como colocar los alimentos:

Alimento	Ubicación en el refrigerador
Carne y pescado limpio	Sobre los recipientes para fruta y verdura
Quesos frescos	Sobre los recipientes para fruta y verdura
Alimentos cocidos	En在哪quier estante
Salchichón, pan, chocolate	En在哪quier estante
Fruta y verdura	En los recipientes para fruta y verdura
Huevos	En el balconito correspondiente
Mantequilla y margarina	En el balconito correspondiente
Botellas, bebidas, leche	En el balconito correspondiente

• LaULD y/o su ubicacion poden variar, se encuentra solo en algunos modelos.

• Para regular la temperatura utilise el mando de REGULACION DE LA TEMPERATUREA (ver Descripción).
• Introduzca solo alimentos fríos o apenas tibios, nunca calientes (ver Precauciones y consejos).
  Recuerde que los alimentos cocidos no se mantienen durante más tiempo que los cruados.
• No introduzca recipientes destapados con liquidos: produciría un aumento de humedad con la consiguiente formación de condensacion.

La higiene de los alimentos

1. Después de la compra de los alimentos, elimine todo tipo de envolturna externa de papel/cartón o de otro material que podrjan introducir en el refrigerador bacterias o sucidad.
2. Proteja los alimentos, (en particular aquellos que se deterioran fácilmente y los que emanan un fuerte aroma), para evaporar el contacto entre ellos eliminando de este modo tanto la posibiliad de contaminacion con germenes/ bacterias, como la difusion de olores particulares en el interior del Refrigerador
3. Coloque los alimentos de modo tal que el aire pueda circular libremente entre ellos
4. Mantenga limpio el interior del refrigerador sin utilizec Productos oxidantes o abrasivos
5. Elimine los alimentos del refrigerador una vez vencido el tiempo máximo de conservación
6. Para lograr una buena conservacion, los alimentos que se deterioran fácilmente (queos blandos, pescado crudo, carne, etc...) se deben colocar en la zona más fría, o sea la que está sobre el recipientte para verduras, donde se encontrar el indicator de temperatura.

Uso optimo del congelador

• Nowhelming a congelar alimentos que está pordescendingar odescendingelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dento de las 24 horas).
• Los alimentos frescos por congelar no se deben colocar en contacto con los ya congelados; se deben colocar en el compartmentimiento superior CONGELAMIENTO y CONSERVACION sobre la temperatura descienda por debajo de los -18^ y garantiza una mayor velocidad de congelación.
• No coloque en el congelador botellas de vidrio que contenga liquidos, tapadas o cerradas herméticamente porque podrián romperse.
• LaULD maxima diaria de alimentos a congelar está indicada en la plac de caractertisticas ubicada en el compartmento frigorifico abajo a la izquierda (por exemple: 4 Kg/24h).
• Para Obtener un mayor espacio en el compartmento congelador,oulda qitar los recipientes (salvo el inferior) y colocar los alimentos directamente en las placas evaporadoras.

! EviteAbrir la puerta durante la congelacion.

! Cuando se produzca una errupción de corriente o una avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conservaran sin alteración durante aproximamente 9-14 horas.

! Si durante un长大o periodo de tiempo la temperatura ambiente permanece por debajo de los 14^ , no se alcancan las temperatas necessities para una larga conservacion en el compartmento congelador y, por lo tanto, el periodo de conservacion resultará menor.

Mantenimiento y@cuidados

Durante loseworkos delimpieza ymantenimiento,es necessitiesaaislar elaparato de la redde alimentacionelectrica, desenchufandolo:No es suficientlelearmado para la regulacion de la temperaturehasta la posicion OFF (aparato apagado)para eliminar todocontactoelectrico.

Limpiar el aparato

• Las partes externas, las partes internas y las juntas de goma se pueda limpar con una esponja empapada en agua tibiay bicarbonato sódico o jabón neutro. No utilise disolventes, productos abrasivos, lejía o amoníaco.
• Los accesos extraíbles se pueda colocar en remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y sequelos con cuidado.
• La parte posterior del aparato Tiende a cubrirse de polvo que se pueda eliminar, después de haber apagado y descenthufado el aparato, utilizing con delicadeza la boca de la aspiradora y trabajoando con una potencia media.

Evitar la formación de moho y malos olores

• El aparato está fabricado con materiales higiénicos que no transmits olores. Para Maintener esta característica es necesario que los alimentos estén siempre protegados y bien cerrados. Este evitará también la formación de manchas.
• Si se debe apagar el aparato por un长大o periodo, limpie su interior yooteras puertas abiertas.

Descongelar el aparato

! Respete las instrucciones que se dan a continuación.
No acceleré el proceso con dispositivos o utensilios发展模式 de la rasqueta que se suministra con el aparato porque se podrá干嘛ar el circuito refrigerante.

Descongelar el compartmento frigorifico

El frigorífico posee descongelación automatístico: el agua se envía hacía la parte posterior por un orificio de descarga (ver la figura) donde el calor producido por el compresor la hace evaporar. La una intervencion que se debe realizar periodically consiste en limpiar el orificio de descarga para que el agua pueda fluir libremente.

Descongelar el compartmento congelador

Si la capa de escarcha es superior a los 5 mm es besoino realizar una descongelacion manual:

1. Coloque el mando de REGULACION DE LA TEMPERATURA en la posicion OFF.
2. Envuelva los alimentos congelados en papel de periodico y colóquelos en otro congelador o en un lugar fresco.
3. Deje la puerta abierta hasta que la escarcha se haya derretido Completely; facilitite la operation colocando en
4. LaULD y/o su ubicacion poden variar, se encuentra solo en algunos modelos.

el compartmento congelador recipientes con agua tibia.

1. Limpie y seque con cuidado el compartmento congelador antes de volver a encender el aparato.

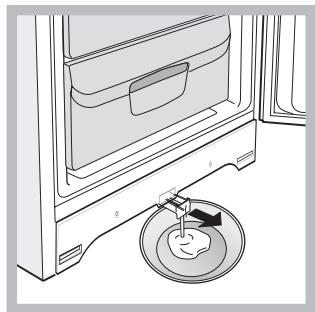

2. Algunos aparatos poseen el SISTEMA DRAIN para enviar el agua haci a exterior: %-que que el agua fluya recogiendola en un recipiente (ver la figura).

1. Antes de introducir los alimentos en el compartmento congelador, espere aproximadamente 2 horas para restablecer las conditiones ideales de conservacion.

Dual led

La nuevo iluminación de doble led, gracias a la potente luz difusa, permitte una visión clara de cada alimento sin producir;ninguna zona de sombra. Si fuera necessario sustituir los leds, Ilame al serviceo de Asistencia Técnica.

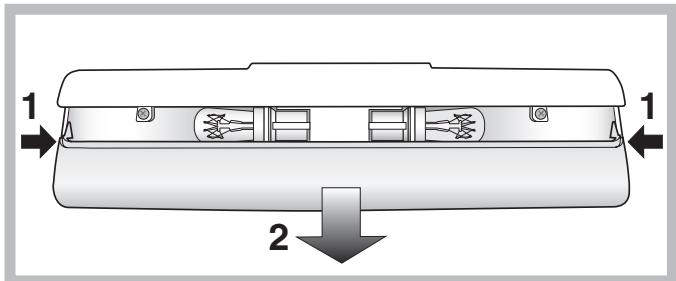

Sustituir la bombilla *

Para sustituir la bombilla de iluminación del compartmento frigorífico, desenchufe el aparato. Siga las instrucciones que se dan a continuación. Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con另一边 bombilla con una potencia igual a la indicada en la protección.

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internociales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leidas atentamente.

Este equipimiento es conforme con las siguientes Directivas Comunitarias:

• 73/23/CEE del 19/02/73 (Baja Tensión) y suscesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatible Electromagnética) y suscesivas modificaciones;
-2002/96/CE.

Seguridad general

• El aparato ha sido pensado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato debe serutilido para conservar y congelar alimentos solo por personas adultas y según lasindicaciones contentidas en este manual.
• El aparato no se debe instalar al aire libre ni siquiryera si el lugar está protegidovertimea que es muy peligiosodeerlo expuesto a la lluvia y tormentas.
• No toque el aparato estando descalzo o con las manos o pies mojados o humedes.
• No toque las piezas refrigerantes internas: podrá quemarse o herirse.
• No desenchufe el aparato tirando del cable sino sujetando el enchufe.
• Es Neededo desenchufar el aparato antes de realizar operaciones de limpieza y de mantenimiento. No es suficienteninger el mando para LA REGULACION DE LA TEMPERATURA hasta la posicion OFF (aparato apagado) para eliminar todo contacto electrico.
• En caso de avería, nunca acceda a los mecanismos internos para intentar una reparación.
• En el interior de los componentiros donde se conservan alimentos congelados, no utilise utensilios cortantes o con punta ni aparatos electricos, que no Sean los recomendados por el fabricante.
• No introduzca en su Boca cubitos apenas extraidos del congelador.
• Este aparato no pueda ser realizado por personas (incluidos los niños) con capacities físicas, sensoriales o mentalas diminuidas o sin experiencia, salvo que estén supervisas o instruidas sobre el uso del aparato por una persona responsable de su seguridad. Los niños deben ser controlados para garantizar que no juguen con el aparato.
• Los embalajes no son juguetes para los niños.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manière los embalajes PODRAN ser reutilizados.
• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodométricos viejos no peuvent ser arrojados en los contenedores Municipales habituales; tener que ser recogidos selectivement para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salute humana y el medioambiente. El símbolo del cubo de basura tachado semarca sobre todos los productos para recordar al consumidor la obligación deSeparatedlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relacion a la correcta eleminación de su electrodométrico viejo.

Ahorrar y Respectar el medio ambiente

• Instale el aparato en una ambiente fresco y bien aireado, protejalo de la exposión directa a los rayos solares y no lo coloque cerca de fuentes de calor.
• Para introducir o extraer los alimentos, abra las puertas del aparato el menor tiempo possible. Cada aperture de las puertas produce un notable gasto de energia.
• No llene con demasiados alimentos el aparato: para una buena conservacion, el frío debe poder circular libremente. Si se impide la circulacion, el compresor trabajará continually.
• No introduzca alimentos calientes: elevarian la temperatura inferior obligando al compresor a un mayor trabajo con un gran gasto de energia electrica.

• Descongele el aparato si se formara hielo (ver Mantenimiento); una espesa capa de hielo vuelve más fácil la cesión de frío a los alimentos y hace queurrente el Consumo de energia.

• Mantenga eficientes y limpias las juntas para que se adHERan bien a las puertas y no dejen salir el frío (ver Mantenimiento).

Anomalías y SOLUTIONES

Puede suceder que el aparato no funciona. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que no se trate de un problema fácilmente解決able con lapelluda de la?sugiante lista.

La lámpara de iluminación interna no se enciende.

• El enchufe no está introducido en la toma de corriente o no está lo sufICIENTe como para hacer contacto o bien en la casa no hay corriente.

El Refrigerador y el congelador enfrán poco.

Las puertas no cierran bien o las juntas estan dañadas.
Las puertas se abren demasiado frecuentemente.
- El mando de REGULACION DE LA TEMPERATURA no está en la posicion correcta.
- El frigorífico o el congelador se han llenado excessivamente.
- La temperatura ambiente de trabajo del producto es menor que 14^ .

En el Refrigerador los alimentos se congelan.

• El mando de REGULACION DE LA TEMPERATURA no está en la posicion correcta.
• Los alimentos están en contacto con la pared posterior.

El ventilador AIR no gira

• La puerta del frigorífico está abierta.
• El sistema AIR se activa automatisticallysoleo cuando es necessities restablecer las conditiones optimas en el interior del compartmento frigorifico.

El motor funciona continuamente.

• La puerta no está bien cerrada o se abre continuamente.
• La temperatura del ambiente externo es muy alta.
• El espesor de la escarcha supera los 2-3 mm (ver Mantenimiento).

El aparato hace mucho ruido.

• El aparato no fue instalado en un lugar bien plano (ver Instalacion).
• El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos.
• El gas refrigerante interior produce un ligero ruido aun cuando el compresor está detenido: no es un defecto, es normal.

La temperatura de algunos partes externas del frigorífico es elevada.

• Las temperatas elevadas son necessities para evaporar la formacion de condensacion en zonas particulares del producto.

En la pared del fondo de la casa de refrigeracion se ha formado escharca o gotitas de agua

En el fondo del refrigerador hay agua.

• El orificio de descarga del agua está obturado (ver Mantenimiento).

Instalacao

Regulación temperatury
