MANUAL DE UTILIZADOR AQ105D 69D EU/A HOTPOINT

Instruções para a instalação e a

utilização

MÁQUINA DE LAVAR ROUPA

Sumário

PT

PT

Português

AQUALTIS

AQ105D 69D

Instalação, 50-51

Desembalar e nivelar

Ligações hidráulicas e eléctricas

Dados técnicos

Manutenção e cuidados, 52

Interromper a alimentação de água e de corrente eléctrica

Limpar a máquina

Limpar a gaveta dos detergentes

Cuidados com o tambor

Limpar a bomba

Verificar o tubo de alimentação de água

Precauções e conselhos, 53

Segurança geral

Sistema de balanceamento da carga

Eliminação

Abertura manual da porta de vidro

Descrição da máquina, 54-55

Painel de comandos "touch control"

Como efectuar um ciclo de lavagem, 56

Programas e opções, 57

Tabela dos Programas

Opções de Lavagem

Detergentes e roupa, 58

Detergente

Preparar a roupa

Conselhos de lavagem

Anomalias e soluções, 59

Assistência, 60

! É importante guardar este livrete para poder consultá-lo a qualquer momento. Se a máquina for vendida, cedida ou transferida, certifique-se que este livrete permaneça com a máquina.

! Leia com atenção estas instruções: há importantes informações acerca da instalação, da utilização e da segurança.
! No envelope que contém este manual encontrará, além da garantia, também algumas peças que servirão para a instalação.

Desembalar e nivelar

Desembalar

1. Uma vez desembalada a máquina de lavar roupas, verifique que a mesma não tenha sofrido danos durante o transporte. Se estiver danificada não efectue a sua ligação e contacte o revendedor.

1. Tire os 4 parafusos de protecção para o transporte e o respectivo calço, situados na parte traseira (veja a figura).

2. Tampe os furos com as tampas em plástico contidas no envelope.

3. Conserve todas as peças; se for necessário transportar a máquina de lavar roupa, terão de ser montadas outra vez para evitar danos internos.
   ! Embalagens não são brinquedos para as crianças!

Nivelamento

1. Posicione a máquina de lavar roupa sobre um pavimento plano e rígido, sem encostá-la em paredes ou móveis.

1. Compense as irregularidades desatarraxando ou atarraxando os pés até que a máquina esteja nivelada horizontalmente (não deve ter uma inclinação superior aos 2 graus).

! Um cuidadoso nivelamento dá estabilidade e evita vibrações e ruídos sobretudo na fase de centrifugação.
! Se a máquina for posicionada sobre tapete ou alcatifa, regule os pés em modo que embaixo da máquina de lavar roupa haja espaço suficiente para a ventilação.

Ligações hidráulicas e eléctricas

Ligação do tubo de alimentação da água

! Antes de ligar o tubo de alimentação à rede hídrica, deixe a água escorrer até que seja límpida.

1. Ligue o tubo de alimentação na máquina de lavar roupa atarraxado no apropriado fornecimento da água, na parte traseira, em cima à direita (veja a figura).

1. Realize a ligação do tubo de alimentação parafusando-o a uma torneira de água fria com bocal de rosca de 3/4 gás (ver figura).

2. Tome cuidado para o tubo não ser dobrado nem esmagado.

! A pressão hídrica da torneira deve ser entre os valores da tabela dos Dados técnicos (veja a página ao lado).
! Se o comprimento do tubo de alimentação não for suficiente, contacte uma oficina especializada ou um técnico autorizado.
! Nunca utilize tubos de alimentação de água velhos ou usados, mas sim aqueles fornecidos em dotação com a máquina.

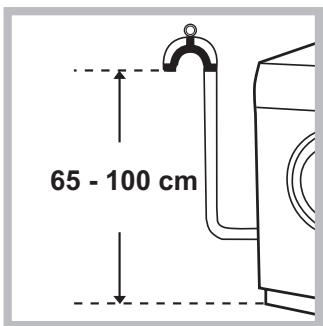

Ligação do tubo de descarga

65 - 100 cm

Ligue o tubo de descarga, sem dobrá-lo, a uma conduta de descarga ou a uma descarga na parede situada entre 65 e 100 cm. de altura do chão.

Em alternativa, coloque na beira de um lavabo ou de uma banheira, prendendo na torneira a guia fornecida com o produto (veja a figura).

A ponta solta do tubo de descarga não deve permanecer

emergida na água.

! É desaconselhado empregar tubos de extensão; mas se for indispensável, a extensão deve ter o mesmo diâmetro do tubo original e não medir mais de 150 cm de comprimento.

Ligação eléctrica

Antes de ligar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja nos termos da legislação;
• a tomada tenha a capacidade para suportar a carga máxima de potência da máquina, indicada na tabela dos Dados técnicos (veja ao lado);
• a tensão de alimentação seja entre os valores indicados na tabela dos Dados técnicos (veja ao lado);
• a tomada seja compatível com a ficha da máquina. Se não for, substitua a tomada ou a ficha.

! Esta máquina de lavar roupa não deve ser instalada ao aberto, nem mesmo abrigada, porque é muito perigoso deixá-la exposta à chuva e às tempestades.

! Depois de ter instalado a máquina de lavar roupa, o acesso à tomada eléctrica deve ser fácil.

! Não empregue extensões nem fichas múltiplas.
! O cabo não deve ser dobrado nem apertado.
! O cabo de alimentação e a ficha devem ser substituídos somente por técnicos autorizados.

Atenção! O fabricante declina toda a responsabilidade se estas regras não forem respeitadas.

Dados técnicos
Modelo	AQ105D 69D
Medidas	largura 59.5 cmaltura 85 cmprofundidade 64,5 cm
Capacidade	de 1 a 10 kg
Ligações eléctricas	veja a placa das características técnicas colocada na máquina
Ligações hídricas	pressão máxima 1 MPa (10 bar) pressão mínima 0.05 MPa (0.5 bar)capacidade do tambor 71 litros
Velocidade da centrifugação	até 1.600 rotações por minuto
Programas de controlo conforme as directivas 1061/2010 e 1015/2010	programa 60°C ; programa de lavagem normal de algodão a 60 °C;programa 40°C ; programa de lavagem normal de algodão a 40 °C.
	Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias:- 2004/108/CE (Compatibilidade Electromagnética)- 2012/19/EU- 2006/95/CE (Baixa Tensão)

Manutenção e cuidados

Interromper a alimentação de água e de corrente eléctrica

• Feche a torneira da água depois de cada lavagem. Desta maneira diminuiu-se o desgaste do sistema hidráulico da máquina de lavar roupa e elimina-se o risco de vazamento.
• Tire a ficha da tomada eléctrica quando for limpar a máquina de lavar roupa e durante os trabalhos de manutenção.

Limpar a máquina

A parte externa e as peças em borracha podem ser limpas com um pano molhado com água morna e sabão. Não empregue solventes nem abrasivos.

Limpar a gaveta dos detergentes

Para extrair a gaveta, pressione a lingueta (1) e puxe para fora (2) (veja a figura). Lave-a com água corrente; esta limpeza deve ser efectuada frequentemente.

Cuidados com o tambor

- Deixe a porta sempre entreaberta para evitar que se formem odores desagradáveis.

Limpar a bomba

Esta máquina de lavar roupa é equipada com uma bomba com limpeza automática que não precisa de operações de manutenção. Entretanto pode acontecer que pequenos objectos (moedinhas, botões) caiam na pré-câmara que protege a bomba, situada na parte inferior da mesma.

! Certifique-se que o ciclo de lavagem tenha terminado e tire a ficha da tomada.

Para obter acesso à pré-câmara:

1. remova o painel de cobertura no lado anterior da máquina empurrando para o centro, em seguida empurre para baixo de ambos os lados e remova-o (veja as figuras).

1. posicione um recipiente para recolher a água que sairá (aproximadamente 1,5 l) (ver figura);

2. Para desenroscar a tampa gire-a na direcção contrária aos ponteiros do relógio (veja a figura);

3. limpe o interior com cuidado;

4. enrosque outra vez a tampa;
5. monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Verificar o tubo de alimentação de água

Verifique o tubo de alimentação pelo menos uma vez por ano. Se houver rachaduras ou fendas, será necessário substitui-lo: durante as lavagens as fortes pressões podem provocar repentinas quebras.

Precauções e conselhos

! Esta máquina de lavar roupa foi projectada e fabricada em conformidade com os regulamentos internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho foi projectado exclusivamente para um uso doméstico.
• Este aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com experiência e conhecimentos insuficientes, caso sejam supervisionadas ou caso tenham recebido instruções adequadas em relação ao uso do aparelho de forma segura, compreendendo os perigos associados. As crianças não devem brincar com o aparelho. A manutenção e limpeza não devem ser efectuadas por crianças sem supervisão.

- Esta máquina de lavar roupa deve ser utilizada somente por pessoas adultas e conforme as instruções apresentadas neste livrete.

- Não toque na máquina com os pés descalços nem com as mãos ou os pés molhados ou húmidos.

- Não puxe o cabo eléctrico para tirar a ficha da tomada, pegue a ficha mesmo.

- Não toque a água de descarga, que poderá chegar a temperaturas altas.

- Em nenhum caso force a porta para abri-la: poderá danificar o mecanismo de segurança que a protege contra aberturas acidentais.

- Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparar.

- Verifique sempre que criança não se aproximem da máquina a funcionar.

- Se for preciso deslocar a máquina, são precisas pelo menos duas ou três pessoas, com a máxima atenção. Nunca sozinho porque a máquina é muito pesada.

- Antes de colocar a roupa controle que o tambor esteja vazio.

Sistema de balanceamento da carga

Antes de cada centrifugação, para evitar vibrações excessivas e para distribuir a carga em modo uniforme, o tambor efectua algumas rotações a uma velocidade levemente superior àquela de lavagem. Se no fim de repetidas tentativas a carga ainda não estiver correctamente balanceada, a máquina efectuará a centrifugação com uma velocidade inferior àquela prevista. No caso de um excessivo desbalanceamento, a máquina de lavar roupa efectuará a distribuição ao invés da centrifugação. Para favorecer uma melhor distribuição da carga e o seu correcto balanceamento, aconselha-se misturar peças grandes com peças pequenas.

Eliminação

- Eliminação do material de embalagem: obedeça os regulamentos locais, de maneira que as embalagens possam ser reutilizadas.

- A directiva Europeia 2012/19/EU relativa aos resíduos de equipamentos eléctricos e electrónicos prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos que deixaram de ser utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo do contentor de lixo barrado com uma cruz está presente em todos os produtos para lembrar o dever de recolha selectiva. Para mais informações sobre o correcto desmantelamento dos electrodomésticos, contacte o serviço público especializado ou os revendedores.

Abertura manual da porta de vidro

Caso não seja possível abrir a porta de vidro por falta de energia eléctrica e quiser pendurar a roupa lavada, proceda da seguinte maneira:

1. tire a ficha da tomada de corrente.

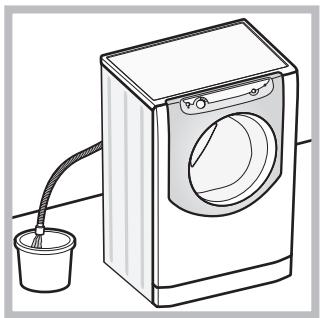

2. verifique que o nível de água no interior da máquina seja inferior respeito à abertura da porta de vidro; caso contrário, tirar a água em excesso através do tubo de descarga recolhendo-a num balde como indicado na figura.

3. remova o painel de cobertura no lado anterior da máquina de lavar roupa (veja a página seguinte).

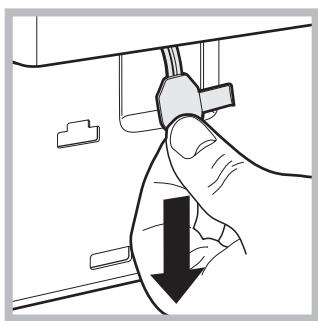

1. utilizando a lingueta indicada na figura, puxe para o externo até liberar o tirante de plástico do fecho; puxá-lo sucessivamente para baixo até ouvir um “clique” que indica que a porta está desbloqueada.

1. abra a porta; se ainda não conseguir, repita a operação.

2. monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras.

PT

PORTA DE VIDRO

PEGA DA PORTA DE VIDRO

Para abrir a porta de vidro use sempre a sua pega (veja a figura).

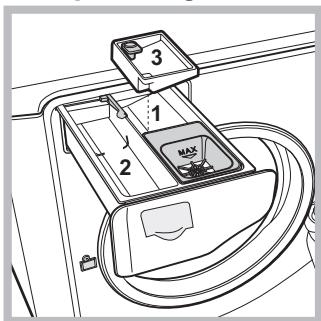

GAVETA DOS ETERGENTES

A gaveta dos detergentes encontra-se no interior da máquina e para se ter acesso deve-se abrir a porta. Para a dosagem dos detergentes consulte o capítulo "Detergentes e roupa".

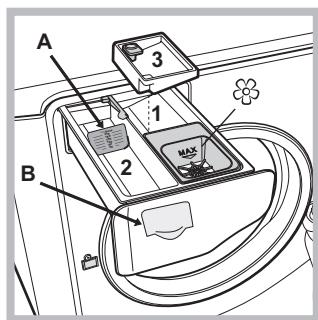

A 3 1 B 2

1. recipiente para a pré-lavagem: use detergente em pó.
   ! Antes de deitar detergente verifique se há dentro a gaveta adicional 3.
2. recipiente para a lavagem: No caso do uso de detergente líquido, aconselha-se usar a parede divisória A fornecido com o aparelho para uma

SISTEMA DIRECT INJECTION

A máquina de lavar está equipada com uma inovadora tecnologia “Direct Injection” que solubiliza rapidamente o detergente, activando da melhor forma todos os vários componentes. O sistema garante uma utilização e dissolução completa do detergente graças à sua mistura com a água antes de chegar à roupa. Isto permite obter melhores performances de limpeza a baixas temperaturas, conjugando uma excelente poupança energética com o cuidado perfeito das cores e das fibras. A tecnologia “Direct Injection” é activada automaticamente em todos os ciclos.

correcta dosagem. Para o uso do detergente em pó, coloque o recipiente na cavidade B.

1. Gaveta adicional: água de Javel

! Se utilizar a gaveta adicional 3 exclui-se a pré-lavagem.

recipiente para os aditivos: para amaciador ou aditivos líquidos. Recomenda-se não superar o nível máximo indicado pela grade e diluir os amaciadores concentrados.

Painel de comandos "touch control"

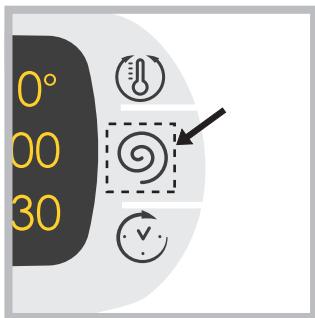

0° 00 30

Para modificar as configurações, carregue levemente no ícone dentro da área sensível (touch control) como indicado na figura.

Modalidade de Stand by

Esta máquina de lavar roupa, em conformidade com as novas normas sobre a economia energética, dispõe de um sistema de desligação automática (stand by) que entra em função aproximadamente 30 minutos depois, no caso de inutilização. Carregue brevemente no botão ON/OFF ⏻ e aguarde até a reactivação da máquina.

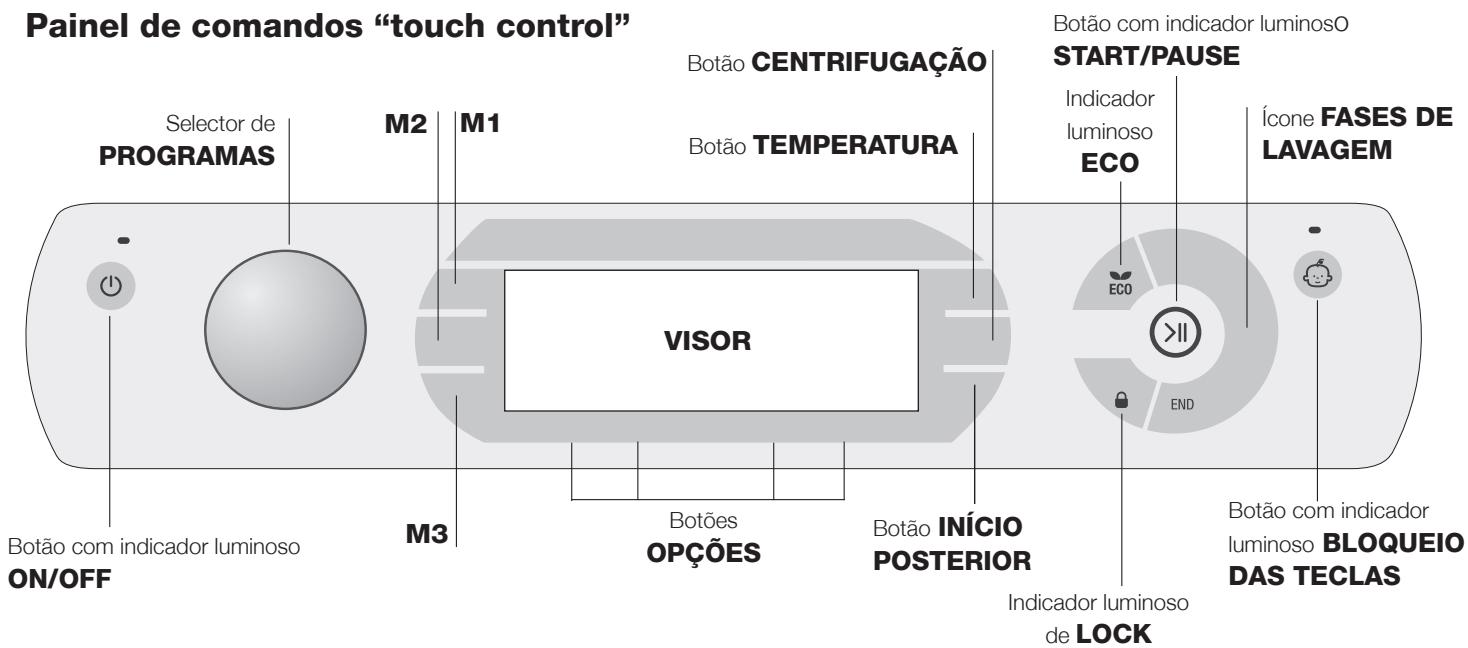

Painel de comandos "touch control" Selector de PROGRAMAS M2 M1 Botão CENTRIFUGAÇÃO Botão TEMPERATURA VISOR Botão com indicador luminosoO START/PAUSE Indicador luminoso ECO Ícone FASES DE LAVAGEM ECO >II END Botão com indicador luminoso BLOQUEIO DAS TECLAS M3 Botão com indicador luminoso OPÇÕES Botão INÍCIO POSTERIOR Indicador luminoso de LOCK

Botão com indicador luminoso ⏻ ON/OFF: carregue brevemente no botão para ligar ou desligar a máquina. O indicador luminoso verde indica que a máquina está ligada. Para desligar a máquina de lavar roupa durante a lavagem, é necessário manter pressionado o botão por mais tempo, aproximadamente 3 segundos; uma pressão breve ou acidental não permitirá o desligamento da máquina. O desligamento da máquina durante uma lavagem em curso anula a própria lavagem.

Selector de PROGRAMAS: pode ser girado em ambas as direcções. Para estabelecer o programa mais correcto, veja a “Tabela dos Programas”. Durante a lavagem o selector permanece parado.

Botões M1-M2-M3: manter pressionado um dos botões para memorizar um ciclo e as próprias personalizações preferidas. Para chamar um ciclo precedentemente memorizado, pressionar o respectivo botão.

Botão 🔒 TEMPERATURA: pressionar para modificar ou excluir a temperatura; o valor escolhido é indicado no visor (ver "Como efectuar um ciclo de lavagem").

Botão Ⓤ CENTRIFUGAÇÃO: pressionar para modificar ou excluir a centrifugação; o valor escolhido é indicado no visor (ver “Como efectuar um ciclo de lavagem”).

Botão INÍCIO POSTERIOR: pressionar para configurar um início posterior do programa escolhido; o valor do atraso programado é indicado no visor (ver “Como efectuar um ciclo de lavagem”).

Botões com Indicadores luminosos OPÇÕES: para seleccionar as opções disponíveis. O indicador luminoso relativo à opção seleccionada ficará aceso (ver “Como efectuar um ciclo de lavagem”).

Ícone FASES DE LAVAGEM: acendem-se para indicar o estado de avanço do ciclo (Lavagem - Enxaguamento - Centrifugação - Descarga). A escrita END acende-se quanto o ciclo tiver terminado.

Botão com indicador luminoso START/PAUSE: quando o indicador luminoso verde acende-se com intermitência lenta, carregar no botão para iniciar uma lavagem. Quando o ciclo iniciar, o indicador permanecerá aceso fixo. Para colocar em pausa a lavagem, carregar novamente no botão; o indicador

ficará intermitente com uma luz laranja. Se o indicador “LOCK” estiver apagado, será possível abrir a porta de vidro. Para fazer iniciar a lavagem do ponto em que foi interrompida, carregar novamente no botão.

Indicador luminoso ☑ LOCK: indica que a porta de vidro está bloqueada. Para abrir a porta é necessário colocar o ciclo em pausa (ver “Como efectuar um ciclo de lavagem”).

Botão com indicador luminoso 🎟 BLOQUEIO DAS TECLAS: para activar ou desactivar o bloqueio do painel de comandos, manter pressionado o botão por aproximadamente 2 segundos. O indicador luminoso aceso indica que o painel de comandos está bloqueado (à excepção da tecla ON/OFF). Deste modo, impedem-se modificações acidentais dos programas, sobretudo se houver crianças em casa.

Indicador luminoso ECO: o ícone ECO irá acender-se quando, ao modificar os parâmetros de lavagem, irá obter-se uma economia energética de ao menos 10%. Além disto, antes que a máquina entre na modalidade “Stand by” o ícone irá acender-se por alguns segundos; com a máquina desligada estima-se uma economia energética de aproximadamente 80%.

MODIFICAR IDIOMA

A primeira vez que ligar a máquina aparecerá no visor o primeiro idioma intermitente. Em correspondência dos 3 botões à direita do visor aparecerão os símbolos “Λ”, “OK” e “V” Os idiomas mudam automaticamente a cada 3” ou carregando nos botões ao lado dos símbolos “Λ” e “V”. Com o botão “OK” confirma-se o idioma que irá fixar-se depois de 2”. Se não carregar em nenhum botão, após 30” irá recomeçar a troca automática dos idiomas.

Para modificar o idioma é necessário ligar e desligar a máquina, nos 30" sucessivos ao desligamento, pressione contemporaneamente as teclas temperatura ⚫ + centrifugação ⚙ + início posterior ⚙ por 5" e além de um sinal acústico, aparecerá no display o idioma configurado a piscar. Ao carregar nos botões ao lado dos símbolos “Λ” e “V” muda-se o idioma. Com o botão ao lado do símbolo “OK” confirma-se o idioma que irá fixar-se depois de 2". Se não carregar em nenhum botão, após 30" será visualizado o idioma configurado anteriormente.

Ligar a máquina.

Como efectuar um ciclo de lavagem

Observação: a primeira vez que utilizar a máquina de lavar roupa, efectue um ciclo de lavagem sem roupas mas com detergente, usando o programa algodão 90° sem pré-lavagem.

1. LIGAR A MÁQUINA. Pressionar o botão ⏻. Todos os indicadores luminosos se acenderão por 1 segundo e no display aparecerá a escrita AQUALTIS; em seguida ficará aceso o indicador luminoso do botão ⏻ e o indicador START/PAUSE ficará intermitente.
2. ESCOLHA DE PROGRAMA. Girar o selector de PROGRAMAS para a direita ou para a esquerda até seleccionar o programa desejado; o nome do programa aparecerá no display; será associada uma temperatura, uma velocidade de centrifugação que podem ser modificados. No display aparecerá a duração do ciclo.
3. COLOCAR A ROUPA. Abrir a porta de vidro. Coloque a roupa dentro da máquina prestando atenção para não superar a carga máxima indicada na tabela dos programas na página seguinte.
4. DOSAGEM DO DETERGENTE. Extrair a gaveta e deitar o detergente nos específicos recipientes como explicado no parágrafo “Descrição da máquina”.
5. FECHAR A PORTA DE VIDRO.
6. PERSONALIZAR O CICLO DE LAVAGEM. Utilizar os específicos botões no painel de comandos:

Modificar a temperatura e/ou a centrifugação.

A máquina visualiza automaticamente a temperatura e a centrifugação máximas para o programa seleccionado ou as últimas seleccionadas se compatíveis com o programa escolhido. Carregando no botão Ⓞ pode-se reduzir a temperatura progressivamente até a lavagem a frio (OFF). Carregando no botão Ⓐ pode-se reduzir a centrifugação progressivamente até a sua exclusão (OFF). Uma ulterior pressão dos botões colocará os valore novamente aos máximos previstos.

! Excepção: seleccionando o programa 60^ a temperatura pode ser aumentada até a 90°.

Programar um início posterior.

Para programar o início atrasado do programa escolhido, carregue no botão relativo até alcançar o tempo de atraso desejado. Durante a programação, será visualizado o tempo de atraso junto à escrita “Inicia em”: e o símbolo ✅: intermitente. Após ter programado o início posterior, o visor mostrará o símbolo ✅: aceso fixo e retornará à visualização da duração do ciclo configurado com a escrita “Acaba em”: e a duração do ciclo. Ao carregar no botão INÍCIO POSTERIOR uma só vez, será visualizado o tempo de atraso programado anteriormente.

Após o início, o visor mostrará a escrita “Inicia em”: e o tempo de atraso. Uma vez passado o tempo de atraso programado, a máquina iniciará o ciclo e o visor mostrará a mensagem “Acaba em”: e o tempo que falta para o fim do ciclo.

Para cancelar a opção INÍCIO POSTERIOR, carregue no botão até que no display apareça a escrita OFF; o símbolo irá desligar-se.

Modificar as características do ciclo.

• Pressionar o botão para activar a opção; no display aparecerá o nome da opção e o indicador correspondente ao botão irá acender-se.

• Pressionar novamente o botão para desactivar a opção; no display aparecerá o nome da opção e a palavra OFF e o indicador irá apagar-se.
  ! Se a opção seleccionada não for compatível com o programa escolhido, a incompatibilidade será indicada com a intermitência do indicador luminoso e um sinal acústico (3 beep) e a opção não será activada.
  ! Se a opção seleccionada não for compatível com uma outra programada anteriormente, o respectivo indicador luminoso irá piscar e será activada somente a segunda, o indicador luminoso do botão ficará aceso fixo.
  ! As opções podem variar a carga recomendada e/ou a duração do ciclo.

• INICIAR O PROGRAMA. Carregar no botão START/PAUSE. O indicador luminoso ficará aceso fixo e a porta irá bloquear-se (indicador luminoso LOCK 📐 aceso). Os ícones relativos às fases de lavagem acendem-se durante o ciclo para indicar a fase em curso. Para modificar um programa durante a realização do ciclo, colocar a máquina de lavar roupa em pausa carregando no botão START/PAUSE; seleccionar o ciclo desejado e carregar novamente no botão START/PAUSE. Para abrir a porta durante a realização de um ciclo, carregar no botão START/PAUSE; se o indicador luminoso LOCK 📐 estiver apagado, será possível abrir a porta. Carregar novamente no botão START/PAUSE para fazer iniciar o programa do ponto em que foi interrompido.

• FIM DO PROGRAMA. É indicado pela escrita END acesa. A porta de vidro poderá ser aberta imediatamente. Se o indicador luminoso START/PAUSE piscar, carregar no botão para terminar o ciclo. Abrir a porta, retirar a roupa e desligar a máquina.

! Se desejar anular um ciclo já iniciado, mantenha pressionada a tecla ⏻ até que o ciclo será interrompido e a máquina irá desligar-se.

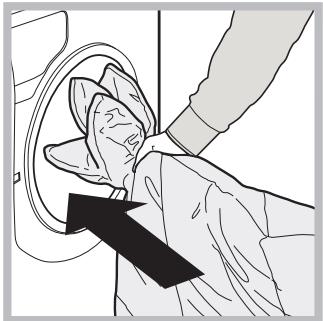

Saquinho para acolchoados, cortinas e peças delicadas

Graças ao especial saquinho fornecido com o produto, a Aqualtis consente lavar também as peças mais preciosas e delicadas garantido a máxima protecção. Recomendase o uso do saquinho para a lavagem de acolchoados e edredões com forro externo realizado em material sintético.

Tabela dos Programas

Icon	Descrição do Programa	Temp. max.(°C)	Velocità max.(rota-ções por minuto)	Detergentes e aditivos				Carga max.(Kg)	Humidade residual %	Consumo de energia kWh	Água total lt	Duração ciclo
				Pré-lavagem	Lavagem	Água de Javel	Amacia-dor
	Sintéticos Resistentes	60°	800	●	●	●	●	5	48	1,21	74	125'
	Sintéticos Resistentes (4)	40°	800	●	●	●	●	5	48	0,71	72	105'
	Cores Intensivo	40°	1600	●	●	-	●	9	-	-	-	175'
	Multi Cores	20°	1600	-	●	-	●	9	-	-	-	185'
	Escuros	30°	800	-	●	-	●	6	-	-	-	80'
	Camisas	40°	600	-	●	●	●	2,5	-	-	-	85'
	Cobertor: para peças com enchimento em plumas de ganso.	30°	1200	-	●	-	●	3,5	-	-	-	120'
	Roupa 7 dias: roupa de banho e de cama.	60°	1600	●	●	●	●	10	-	-	-	160'
	Enxaguamento	-	1600	-	-	●	●	10	-	-	-	49'
	Centrifugação e Descarga	-	1600	-	-	-	-	10	-	-	-	16'
	Antialérgico Intensivo	60°	1600	-	●	-	●	6	-	-	-	210'
	Antialérgico Delicado	40°	1600	-	●	-	●	6	-	-	-	230'
	Ultradelicado	30°	0	-	●	-	●	1	-	-	-	80'
	Lã: para lã, cashmere, etc.	40°	800	-	●	-	●	2,5	-	-	-	105'
	Mix 30': para refrescar rapidamente roupas levemente sujas (não é indicado para lã, seda e roupas que deve ser lavadas à mão).	30°	800	-	●	-	●	4	71	0,20	44	30'
	Algodão Normal 60°C (1): brancos e coloridos resistentes muito sujos.	60°(Max. 90°)	1600	●(3)	●	●	●	10	44	0,95	60	200'
	Algodão Normal 40°C (2): brancos e coloridos delicados muito sujos.	40°	1600	-	●	●	●	10	44	0,92	88	185'

A duração do ciclo indicada no visor ou no manual é uma estima calculada com base nas condições padrão. O tempo efectivo poderá variar a depender de vários factores, tais como a temperatura e a pressão da água em entrada, a temperatura ambiental, a quantidade de detergente, a quantidade e o tipo de carga, o balanceamento da carga e as opções adicionais seleccionadas.
Nota: após aproximadamente 10 minutos do START, a máquina, conforme a carga efectuada, irá calcular novamente e indicar o tempo faltante para o fim do programa.
1) Programa de controlo segundo a directiva 1061/2010: configurar o programa 60°C com uma temperatura 60°C. Este ciclo é adapto para lavar uma carga de algodão normalmente suja e é o mais eficiente em termos de consumo combinado de energia e de água, para lavar a 60°C. A temperatura efectiva de lavagem pode ser diferente daquela indicada.
2) Programa de controlo segundo a directiva 1061/2010: configurar o programa 40^ com uma temperatura 40^ . Este ciclo é adapto para lavar uma carga de algodão normalmente suja e é o mais eficiente em termos de consumo combinado de energia e de água, para lavar a 40^ . A temperatura efectiva de lavagem pode ser diferente daquela indicada.
3) A temperatura de 60 °C, a função de “Pré-lavagem” não pode ser activada.
Para todos Test Institutes:
2) Programa longo para algodão: configurar o programa 40°C com uma temperatura 40°C.
4) Programa longo para sintetico: configurar o programa ⚠ com uma temperatura 40°C.

Opções de Lavagem

Super Lavagem

3 1 2 MAX

Esta opção garante uma lavagem com altas performances graças ao uso de uma maior quantidade de água na fase inicial do ciclo e a uma maior duração do programa, é útil para eliminar as manchas mais resistentes. Pode ser utilizada com ou sem lixívia Se desejar efectuar também o alvejo, coloque a gaveta adicional 3, fornecida, na gaveta 1. Quando

deitar a água de javel, não ultrapasse o nível “máx” indicado no pino central (veja a figura). Para efectuar somente o branqueamento sem efectuar a lavagem completa, deitar a lixívia na gaveta adicional 3, estabelecer o programa “Enxaguamento” 🌐 e activar a opção “Super Lavagem”

! Não pode ser activada com os programas 📁, 📁, 📁,

Extra Enxaguamento

Seleccionando esta opção aumenta-se a eficácia da enxaguadura, e garante-se a máxima remoção dos resíduos

de detergente. É útil para quem tem a pele particularmente sensível aos detergentes. Aconselha-se o uso desta opção com a máquina de lavar roupa com a carga cheira ou com grandes doses de detergente.

! Não pode ser activada com os programas 📂, 🍎, 🌐, 🍻, 🍺, 📁.

Engomar Fácil

Seleccionando esta opção, a lavagem e a centrifugação serão oportunamente modificados para reduzir a formação de rugas. No fim do ciclo a máquina de lavar roupa efectuará lentas rotações do tambor; os indicadores luminosos “Engomar Fácil” e START/PAUSE irão piscar. Para terminar o ciclo, carregar no botão START/PAUSE ou no botão “Engomar Fácil”.

! Não pode ser activada com os programas 🎥, 🎥, Plus, 🎥, 🎥, 🎥,

Pré-lavagem

Seleccionando esta função efectua-se a pré-lavagem, útil para remover manchas resistentes.

Obs.: acrescentar o detergente no específico compartimento.

! Não pode ser activada com os programas 📄, 📅, 📊, 📞,

Detergente

A escolha e a quantidade de detergente dependem do tipo de tecido (algodão, lã, seda...), da cor, da temperatura de lavagem, do grau de sujidade e da dureza da água. Uma correcta dosagem de detergente evita desperdícios e protege o meio ambiente: mesmos os detergentes biodegradáveis contêm componentes que alteram o equilíbrio da natureza.

Aconselha-se:

• usar detergente em pó para as peças de algodão brancas e para a pré-lavagem.
• usar detergente líquido para peças delicadas de algodão e para todos os programas com baixas temperaturas.
• usar detergente líquido delicado para lã e seda. O detergente deve ser deitado antes do início da lavagem no específico recipiente ou no doseador que deve ser colocado directamente no tambor. Neste caso, não é possível seleccionar o ciclo Algodão com pré-lavagem.
  ! Usar detergentes em pó para roupas de algodão brancas e para a pré-lavagem e para lavagens com temperatura superior aos 60°C.
  ! Seguir as indicações fornecidas pelo produtor na embalagem do detergente.
  ! Não use detergentes para lavagem à mão, porque formam espuma demais.

Preparar a roupa

• Desdobre bem as roupas antes de carregá-las.
• Divida a roupa em função do tipo de tecido (símbolo na etiqueta da roupa) e a da cor, prestando atenção para separar as peças coloridas das peças brancas;
• Esvazie as algibeiras e verifique se há botões soltos;
• Não ultrapasse os valores indicados na Tabela dos Programas que se referem ao peso da roupa enxuta.

Quanto pesa a roupa?

1 lençol	400-500 gr.
1 fronha	150-200 gr.
1 toalha	400-500 gr.
1 roupão	900-1200 g
1 toalha de rosto	150-250 gr.
1 calça de ganga	400-500 gr.
1 camisa	150-200 gr.

Conselhos de lavagem

Cores Intensivo: utilizar o ciclo para roupas coloridas claras, para uma remoção mais intensa das manchas, sem danificar a integridade e a vivacidade das cores. O ciclo foi estudado para garantir performances de 60° a 40°. É aconselhável o uso de detergentes indicados para roupas coloridas.

Multi Cores: utilizar o ciclo 📋 para a lavagem de roupas de várias cores com sujidade média. Ciclo estudado para garantir o cuidado da cor e atingir simultaneamente performances de 40° a apenas 20°. É aconselhável a utilização de detergentes indicados para roupas coloridas e activos a baixas temperaturas.

! É sempre aconselhável efectuar a lavagem em separado das roupas que podem desbotar ou a primeira lavagem de roupas coloridas novas.

Escuros: utilizar o programa 📋 para a lavagem de peças escuras. O programa foi estudado para preservar no tempo a duração das cores escuras. Para obter melhores resultados, recomenda-se o uso de detergente líquido, preferivelmente para peças escuras.

Camisas: utilize o específico programa 📋 para lavar camisas de vários tipos de tecido e cores para garantir o máximo cuidado.

Cobertor: para lavar peças com enchimento de plumas de ganso de casal ou de solteiro (com peso inferior a 3,5 kg), travesseiros, jaquetas, utilizar o programa específico. Recomenda-se colocar as peças no tambor dobrando as suas pontas para dentro (veja as figuras) e de não superar os 3/4 do volume do próprio tambor. Para obter óptimos resultados de lavagem recomenda-se utilizar o detergente líquido dosado na gaveta dos detergentes.

Acolchoados: para lavar os acolchoados com forro sintético, use o específico saquinho fornecido com o produto e o programa 📄.

Roupa de banho e de cama: para lavar toda a roupa de banho e de cama com um único ciclo, utilize o programa 📄 que optimiza o uso do amaciador e consente uma economia de tempo e energia. Aconselhamos a utilização de detergente em pó.

Antialérgico Intensivo: ciclo estudado para roupas de algodão e outros tecidos resistentes que garante a remoção dos principais alergénios como pólenes, ácaros, pêlos de gato e cão.

Antialérgico Delicado 📋: ciclo estudado para roupas em algodão e outros tecidos resistentes que garante a remoção de pólenes e pêlos de cão e gato a 40°.

Ultradelicado: utilize o programa 📋 para a lavagem de peças muito delicadas, que possuem aplicações como aplicações ou brilhantes.

Recomenda-se virar do avesso as roupas antes de laválas e colocar as peças pequenas no saquinho específico para a lavagem das peças delicadas. Para obter melhores resultados, recomenda-se o uso de detergente líquido para peças delicadas.

Para a lavagem de peças de Seda e Cortinas (dobre-as e coloque-as dentro do saquinho fornecido com o produto), seleccionar o ciclo 📋 e activar a opção 📋 (neste caso, será possível activar também a opção “Extra Enxaguamento”); a máquina terminará o ciclo com a roupa de molho e o indicador luminoso 📋 irá piscar. Para descarregar a água e poder retirar a roupa é necessário carregar no botão START/PAUSE ou no botão 📋.

Lã: o ciclo de lavagem “Lã” desta máquina de lavar roupa Hotpoint-Ariston foi testado e aprovado pela Woolmark Company para a lavagem de vestuário em lã classificado como “lavável à mão”, desde que a lavagem seja executada de acordo com as instruções indicadas na etiqueta da peça e com as indicações fornecidas pelo produtor do electrodoméstico. Hotpoint-Ariston é a primeira marca de máquinas de lavar roupa a obter a certificação Woolmark Apparel Care - Platinum da Woolmark Company pelo seu desempenho de lavagem e consumo de água e energia. (M1135)

Pode acontecer que a máquina não funcione. Antes de telefonar para a Assistência Técnica (veja “Assistência”), verifique se não se trata de um problema fácil de resolver com ajuda da seguinte lista.

Anomalias:

A máquina de lavar roupa não liga.

O ciclo de lavagem não inicia.

A máquina não carrega água.

A porta da máquina está bloqueada.

A máquina carrega e descarrega água continuamente.

A máquina não descarrega ou não realiza centrifugação.

A máquina de lavar roupa vibra muito durante a centrifugação.

A máquina está a perder água.

Os ícones relativos à “Fase em curso” piscam rapidamente contemporaneamente ao indicador luminoso ON/OFF.

A porta da máquina está bloqueada.

Possíveis causas / Solução:

• A ficha não está colocada na tomada eléctrica, ou não o suficiente para haver contacto.
• Em casa não há corrente.

- A porta de vidro não está bem fechada.

- O botão START/PAUSE não foi pressionado.

- A torneira da água não está aberta.

- Foi programado um atraso de uma hora no início.

- O tubo de alimentação de água não está ligado na torneira.

- O tubo está dobrado.

- A torneira da água não está aberta.

- Está a faltar água em casa.

- Não há suficiente pressão.

- O botão START/PAUSE não foi pressionado.

- Seleccionando a opção 📞, no fim do ciclo a máquina de lavar roupa efectuará lentas rotações do tambor; para terminar o ciclo carregue no botão START/PAUSE ou no botão 📞.

- O tubo de descarga não está instalado entre 65 e 100 cm. de altura do chão (veja "Instalação").

- A ponta do tubo de descarga está imersa na água (veja "Instalação").

- Se a morada encontrar-se nos últimos andares de um edifício, é possível que aconteçam fenómenos de sifão por causa dos quais a máquina de lavar roupa carrega e descarrega água continuamente. Para eliminar este inconveniente, há a disposição no comércio apropriadas válvulas contra o efeito sifão.

- Da descarga na parede não foi sangrado o ar.

- No programa não há descarga: com alguns programas será necessário iniciar a descarga manualmente (veja “Programas e opções”).

- Está activada a opção 📞: para completar o programa, carregue no botão START/PAUSE (veja “Programas e opções”).

- O tubo de descarga está dobrado (veja "Instalação").

- O tambor, no momento da instalação, não foi liberado correctamente (veja "Instalação").

- A máquina não está nivelada (veja "Instalação").

- A máquina está apertada entre móveis e parede (veja “Instalação”).

- A carga está desbalanceada (veja “Detergentes e roupa”).

- O tubo de alimentação da água não está bem enroscado (veja "Instalação").

- O gaveta dos detergentes está entupida (para limpá-la veja “Manutenção e cuidados”).

- O tubo de descarga não está bem fixado (veja "Instalação").

- Desligue a máquina e tire a ficha da tomada, aguarde aproximadamente 1 minuto e volte a ligá-la. Se a anomalia persistir, contacte a Assistência Técnica.

- O detergente não é específico para máquina de lavar roupa (deve haver a escrita “para máquina de lavar”, “à mão e para máquina de lavar” ou similares).

- A dose foi excessiva.

- Efectue o procedimento de desbloqueio manual (veja "Precauções e conselhos").

Nota: para sair do “Demo Mode”, desligue a máquina de lavar roupa, carregue contemporaneamente por 3 segundos nos botões “START/PAUSE” >II e “ON/OFF” ⏻.

Antes de contactar a Assistência Técnica:

• Verifique se consegue resolver a anomalia sozinho (veja “Anomalias e soluções”);
• Reinicie o programa para verificar se o inconveniente foi resolvido;
• Em caso negativo, contacte o Serviço de Assistência Técnica autorizado.

! No caso de uma incorrecta instalação ou de um uso não correcto do aparelho, o serviço de assistência será a pagamento.

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de anomalia;
• o modelo da máquina (Mod.);
• o número de série (S/N).

Estas informações encontram-se na placa de identificação colocada no aparelho.

REGULAMENTO DELEGADO (UE) N.° 1061/2010 DA COMISSÃO

Modelo	HOTPOINT/ARISTON
Código	AQ105D 69D EU/A
Capacidade nominal em kg de tecidos de algodão	10.0
Classe de eficiência energética numa escala de A+++ (baixos consumos) a D (altos consumos)	A+++
Consumo de energia anual em kWh 1)	190.0
Consumo energético do programa algodões standard a 60°C em plena carga em kWh 2)	0.953
Consumo energético do programa algodões standard a 60° em carga parcial em kWh 2)	0.768
Consumo energético do programa algodões standard a 40° em carga parcial em kWh 2)	0.685
Consumo energético ponderado em estado de desactivação em W	0.5
Consumo energético ponderado em estado inactivo em W	8.0
Consumo de água em litros/ano 3)	12971
Classe de eficiência de secagem nuna escala de G (menos eficiente) a A (mais eficiente)	A
Velocidade máxima de centrifugação obtida 4)	1600
Grau de humidade residual 5)	44%
Duração do programa standard para tecidos de algodão 60°C em plena carga em min.	200
Duração do programa standard para tecidos de algodão 60°C em carga parcial em min.	150
Duração do programa standard para tecidos de algodão 40°C em carga parcial em min.	145
A duração do estado inactivo em min.	30
A emissão de ruído aéreo, expressa em dB(A) Re 1 pW, na lavagem 6)	53
A emissão de ruído aéreo, expressa em dB(A) Re 1 pW, na centrifugação 6)	82

1) Com base em 220 ciclos de lavagem dos programas de lavagem normal de algodão a 60 °C e a 40 °C em plena carga e em carga parcial, e no consumo dos modos de baixo consumo de energia. O valor real do consumo de energia dependerá do modo de utilização do aparelho.
2) O «programa de lavagem normal de algodão a 60 °C» e o «programa de lavagem normal de algodão a 40 °C» são os programas de lavagem normal a que se referem as informações no rótulo e na ficha, de que estes programas são adequados para a lavagem de roupa de algodão com grau de sujidade normal e são os programas de maior eficiência em termos de consumo combinado de energia e água **A carga parcial é a metade da carga nominal.
3) Com base em 220 ciclos de lavagem dos programas de lavagem normal de algodão a 60 °C e a 40 °C em plena carga e em carga parcia. O valor real do consumo de energia dependerá do modo de utilização do aparelho.
4) Para o programa de lavagem normal de algodão a 60 °C em plena carga ou no programa de lavagem normal de algodão a 40 °C em carga parcial, conforme o que for inferior.
5) Para o programa de lavagem normal de algodão a 60 °C em plena carga ou no programa de lavagem normal de algodão a 40 °C em carga parcial, conforme o que for maior.
6) baseada nas fases de lavagem e centrifugação no programa de lavagem normal de algodão a 60 °C em plena carga.

Sommario

IT

Italiano
