MANUAL DE UTILIZADOR AS 70 C HOTPOINT

Português, 51 Contents

Português, 51 Indice

Português, 51 Índice de materias

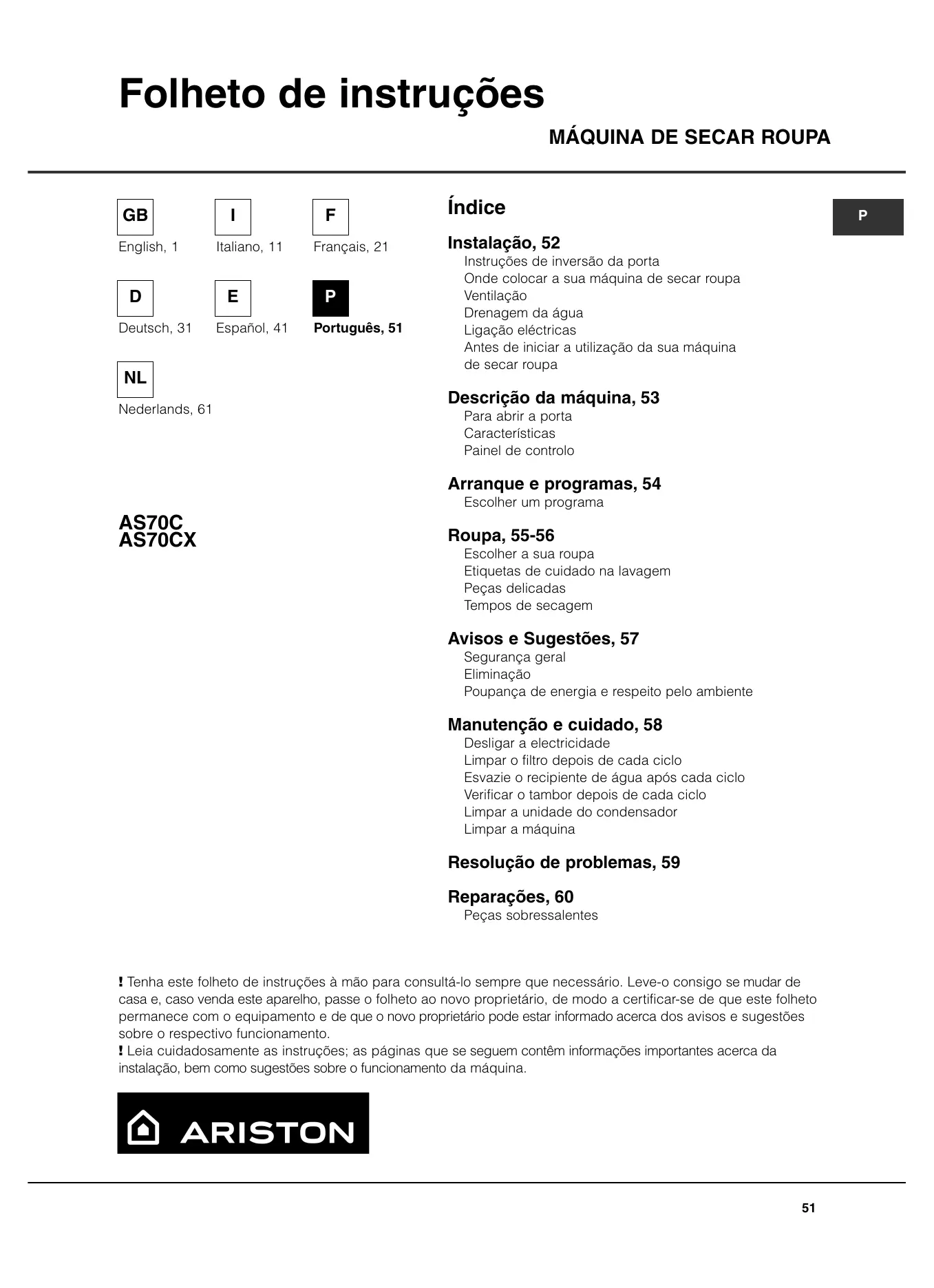

Folheto de instruções

Português, 51 Índice

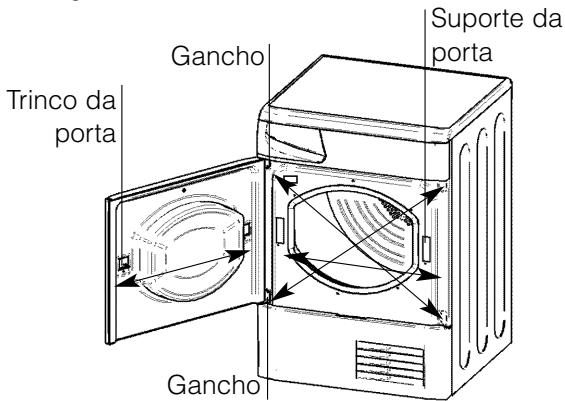

Instalação, 52 Instruções de inversão da porta Onde colocar a sua máquina de secar roupa Ventilação Drenagem da água Ligação eléctricas Antes de iniciar a utilização da sua máquina de secar roupa Descrição da máquina, 53 Para abrir a porta Características Painel de controlo Arranque e programas, 54 Escolher um programa AS70C AS70CX Roupa, 55-56 Escolher a sua roupa Etiquetas de cuidado na lavagem Peças delicadas Tempos de secagem Avisos e Sugestões, 57 Segurança geral Eliminação Poupança de energia e respeito pelo ambiente Manutenção e cuidado, 58 Desligar a electricidade Limpar o filtro depois de cada ciclo Esvazie o recipiente de água após cada ciclo Verificar o tambor depois de cada ciclo Limpar a unidade do condensador Limpar a máquina Resolução de problemas, 59 Reparações, 60 Peças sobressalentes ! Tenha este folheto de instruções à mão para consultá-lo sempre que necessário. Leve-o consigo se mudar de casa e, caso venda este aparelho, passe o folheto ao novo proprietário, de modo a certificar-se de que este folheto permanece com o equipamento e de que o novo proprietário pode estar informado acerca dos avisos e sugestões sobre o respectivo funcionamento. ! Leia cuidadosamente as instruções; as páginas que se seguem contêm informações importantes acerca da instalação, bem como sugestões sobre o funcionamento da máquina.

Onde colocar a sua máquina Instale a sua máquina a alguma distância de ligações de gás, fogões, aquecedores e placas de cozinha, uma vez que as chamas podem danificar o aparelho. mínima espaço 10 mm Se pretende instalar o aparelho por baixo de uma bancada ou de um balcão, não se esqueça de deixar um espaço de 10 mm entre a mínima espaço 15 mm bancada e quaisquer objectos ou acima do tampo da máquina e um espaço de 15 mm entre as partes laterais da máquina e mobiliário ou paredes. Assegura assim a correcta circulação do ar. Certifique-se de que as ventilações posteriores não ficam obstruídas.

Ventilação Quando a secadora estiver em utilização, tem de existir uma ventilação adequada. Certifique-se de que coloca a sua máquina num ambiente que não seja húmido e de que existe uma ventilação adequada. O fluxo de ar em torno da secadora é essencial para condensar a água produzida durante a lavagem; a secadora não funciona em perfeitas condições se encerrada no espaço fechado ou armário. ! Não recomendamos a instalação da secadora num armário, mas o aparelho nunca deve ser instalado por trás de uma porta que se possa trancar, uma porta deslizante ou com uma dobradiça instalada no lado oposto à porta da máquina. ! Se utilizar a secadora numa sala pequena e fria, pode gerar-se alguma condensação. Instruções de inversão da porta Gancho Suporte da porta Trinco da porta Gancho A porta da sua secadora é reversível e pode mudar-se facilmente. Mude o suportes de trinco na diagonal e os parafusos. Mude o trinco da porta e fechadura com as placas de paragem opostas (ver diagrama acima).

Drenagem da água Se a sua secadora estiver instalada junto a um ponto de canalização, a água pode ser canalizada para este sistema. Isto afasta a necessidade de esvaziar o recipiente de água. Se a secadora estiver empilhada sobre ou instalada junto à máquina de lavar roupa, pode partilhar o mesmo ponto de canalização. A altura do cano deve ser inferior a 1m A partir da parte inferior da secadora. Retire o grampo e o tubo da posição mostrada (ver diagrama). Retire o grampo e o tubo deste ponto... Instale um tubo com um comprimento adequado no novo ...instale o novo tubo e local (ver diagrama) e instale monte o grampo aqui. novamente o grampo. ! Certifique-se de que o tubo não fica obstruído ou dobrado quando a secadora estiver na sua posição final. Ligações eléctricas Certifique-se do seguinte antes de introduzir a ficha numa tomada de corrente eléctrica: A tomada tem de ter ligação à terra. A tomada deve ter capacidade para suster a potência máxima de máquinas, que está indicada na chapa de classificação (ver Descrição da máquina de secar). A tensão deve encontrar-se dentro dos valores indicados na chapa de classificação (ver Descrição da máquina de secar). A tomada deve ser compatível com a ficha da máquina. Se não for este o caso, substitua a ficha ou a tomada. ! A secadora não deve ser instalada ao ar livre, mesmo que seja num espaço abrigado. Pode ser extremamente perigosa a exposição à chuva ou tempestades. ! Depois de instalada, a cablagem eléctrica e ficha da máquina deve estar facilmente alcançável. ! Não utilize cabos de extensão. ! O cabo de alimentação não deve ser dobrado ou pisado. ! O fio de alimentação eléctrica deve ser verificado periodicamente e substituído por um fio preparado especialmente para esta secadora, apenas por técnicos autorizados (ver Reparações). Fios de alimentação novos ou mais longos são fornecidos sem custos adicionais por representantes autorizados. ! O fabricante recusa qualquer responsabilidade caso estas regras não seja seguidas. ! Se tiver dúvidas sobre o mencionado acima consulte um electricista qualificado. Antes de iniciar a utilização da sua máquina de secar roupa Depois de instalar a sua máquina e antes de iniciar a sua utilização, limpe o interior do tambor para remover qualquer pó que se tenha acumulado durante o transporte. Descrição da máquina de secar Para abrir a porta Características

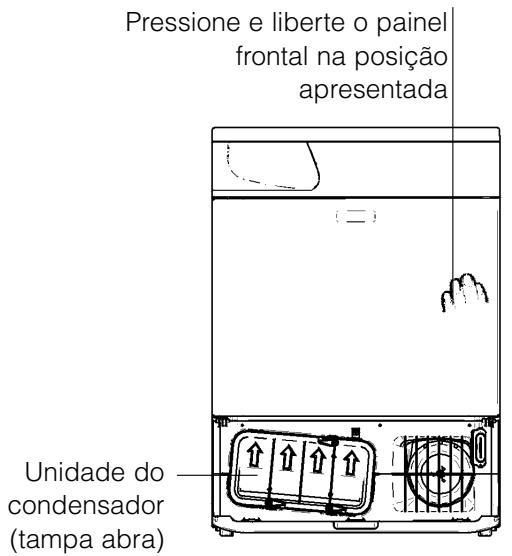

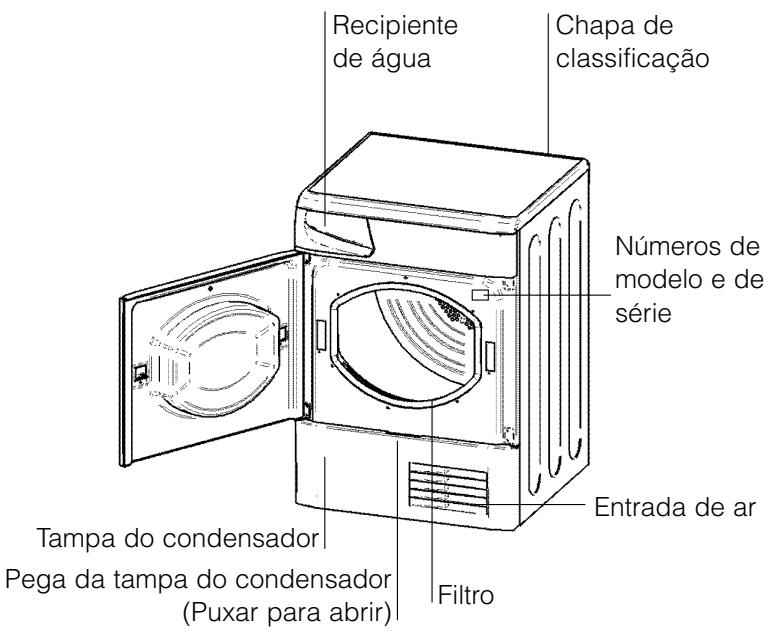

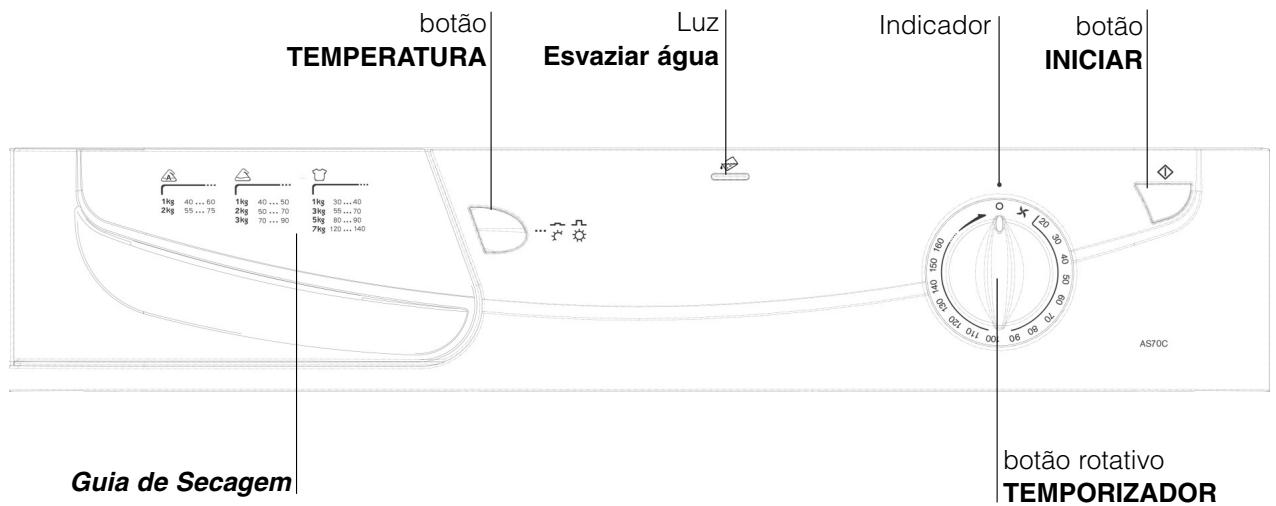

Pressione e liberte o painel frontal na posição apresentada Chapa de classificação Recipiente de água Números de modelo e de série Unidade do condensador (tampa abra) Entrada de ar Tampa do condensador Pega da tampa do condensador (Puxar para abrir) Filtro Painel de controlo botão TEMPERATURA Luz Esvaziar água Guia de Secagem O botão INICIAR inicia a secagem num programa seleccionado (ver Arranque e Programas). O botão TEMPERATURA selecciona a temperatura de secagem (ver Arranque e Programas). PARA FORA: Temperatura ELEVADA PARA DENTRO: Temperatura BAIXA O Guia de Secagem permite a consulta de uma tabela de utilização fácil, com a descrição dos tipos de tecidos e as capacidades de carga. Algodão Sintéticos Acrílicos e outras peças delicadas Indicador botão INICIAR botão rotativo TEMPORIZADOR A luz indicadora Esvaziar água indica que o recipiente de água está cheio e deve ser esvaziado. A luz demora alguns segundos a apagar-se depois de colocar novamente o recipiente de água vazio e, para que a luz se apague, a secadora deve estar em funcionamento. Nota: Se a cuba da água se encher, a luz acende-se, a temperature é desligada e a sua roupa não seca. O botão TEMPORIZADOR define um tempo de secagem: rode-o da esquerda para a direita e nunca da direita para a esquerda, até que o indicador esteja a apontar para o tempo que pretende seleccionar (ver Arranque e Programas).

Escolher um programa

Ligue a secadora a uma tomada de corrente eléctrica.

Escolha a sua roupa de acordo com o tipo de tecido (ver Roupa).

3. Abra a porta e certifique-se de que o filtro está

limpo e bem colocado e de que o recipiente da água está vazio e na respectiva posição (ver Manutenção).

Carregue a máquina e certifique-se de que nenhuma peça fica presa no fecho da porta. Feche a porta.

5. Escolha o tempo de secagem, consultando a

tabela do Guia de Secagem para verificar o tipo de material que está a secar (ver Roupa). - Defina a temperatura com o botão TEMPERATURA. - Seleccione um tempo de secagem, rodando o botão TEMPORIZADOR da esquerda para a direita*. Nota:

6. Pressione o botão INICIAR para começar.

Durante o programa de secagem, pode verificar a sua roupa e retirar peças que já estejam secas enquanto as restantes continuam a secar. Quando fechar novamente a porta, prima o botão INICIAR de modo a retomar a secagem.

7. Cerca de 10 minutos antes do programa estar

concluído, entra na fase de ROTAÇÃO A FRIO (os tecidos são arrefecidos), que deve ser sem pre concluída.

8. Abra a porta, retire a roupa, limpe o filtro e

coloque-o novamente. Esvazie o recipiente de água e coloque-o novamente (ver Manutenção).

9. Desligue a secadora.

O programa ROTAÇÃO A FRIO pode ser utilizado para refrescar as fibras das peças de roupa. - Coloque o TEMPORIZADOR com o símbolo de rotação a frio em linha com o indicador do Passo 5, acima*, se necessitar desta função. Roupa Escolher a sua roupa Etiquetas de cuidado na lavagem

• Consulte os símbolos nas etiquetas das roupas, de modo a certificar-se de que os artigos podem ser utilizados na secadora.
• Escolha a roupa por tipo de tecido.
• Esvazie os bolsos e verifique os botões.
• Feche os fechos de correr e desaperte cintos e correias.
• Torça cada peça de modo a eliminar o máximo de água possível. Observe as etiquetas nas suas peças de roupa, especialmente se está a utilizar a secadora pela primeira vez. Os símbolos que se seguem são os mais comuns:

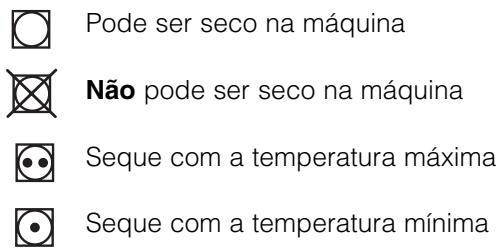

Pode ser seco na máquina Não pode ser seco na máquina Seque com a temperatura máxima ! Não carregue peças a pingar na secadora. Seque com a temperatura mínima Carga máxima Não carregue mais do que a capacidade máxima. Estes números referem-se ao peso em seco: Fibras naturais: 7 kg máx. Fibras sintéticas: 3 kg máx. ! NÃO sobrecarregue a máquina, uma vez que pode resultar num desempenho de secagem reduzido. Carga típica Nota: 1kg = 1000g Roupas Blusa de algodão Outros Vestido de algodão Outros Calças de ganga 10 fraldas Camisa de algodão Outros T-Shirt 150 g 100 g 500 g 350 g 700 g 1000 g 300 g 200 g 125 g Peças domésticas Capa de edredão em algodão (Duplo) Outros Toalha de mesa grande Toalha de mesa pequena Pano de cozinha Toalhão de banho Toalha de rosto Lençol de banho Lençol (solteiro) 1500 g 1000 g 700 g 250 g 100 g 700 g 350 g 500 g 350 g Peças não adequadas para secagem na máquina

• Artigos que contenham borracha ou materiais tipo borracha ou películas de plástico (almofadas ou material em PVC), quaisquer artigos inflamáveis ou objectos que contenham substâncias inflamáveis (toalhas vaporizadas com laca de cabelo).
• Fibras de vidro (alguns tipos de reposteiros).
• Artigos que tenham sido limpos a seco.
• Itens com o código ITCL (ver Peças delicadas). Podem ser limpos com produtos de limpeza a seco domésticos. Siga as instruções cuidadosamente.
• Peças volumosas (colchas, sacos-cama, almofadas, cobertas grandes, etc). Estes artigos expandem-se e podem impedir o fluxo de ar no interior da secadora. No fim de um ciclo de secagem, os algodões ainda devem estar húmidos caso tenha agrupado algodões e sintéticos. Se isto acontecer, basta aplicar mais um breve período de secagem. Nota: Nos últimos 10 minutos de cada período de tempo,procede-se à secagem a frio; tenha em consideração esta função ao definir o tempo, uma vez que este período não seca a sua roupa.

Peças delicadas Estes tempos são aproximados e podem variar dependendo de: Cobertores e cobertas de cama: artigos em acrílico (Acilan, Courtelle, Orion, Dralon) devem ser secos com especial cuidado com um TEMPERATURA BAIXA. Evite secar por um longo período de tempo. Peças pregueadas ou enrugadas: leia as instruções de secagem do fabricante da peça. Artigos com goma: não seque estes artigos com peças sem goma. Certifique-se de que retira o máximo da solução de goma da carga antes de colocá-la na secadora. Não seque em demasiado: a goma transforma-se em pó e deixa a sua roupa mole, eliminando o propósito da goma. Tempos de secagem O quadro que se segue apresenta os tempos de secagem APROXIMADOS em minutos. Os pesos referem-se a artigos secos: Algodões Temperatura Máxima Tempos de secagem de 800-1000rpm na máquina de lavar Metade da Carga completa carga 1kg 2kg 3kg 4kg 5kg 6kg 7kg 30-40 40-55 55-70 70-80 80-90 95-120 120-140 Sintéticos Temperatura Baixa (suave) Tempos de secagem em centrifugação reduzida na máquina de lavar Metade da Carga completa carga 1kg 40-50 2kg 50-70 3kg 70-90 Acrílicos Temperatura Baixa (suave) Tempos de secagem em centrifugação reduzida na máquina de lavar Metade da Carga completa carga 1kg 40-80

• Quantidade de água mantida nas roupas após o ciclo de centrifugação: as toalhas e peças delicadas retêm muita água.
• Tecidos: artigos que sejam do mesmo tipo de tecido, mas que sejam de texturas e espessuras diferentes poderão não ter o mesmo tempo de secagem.
• Quantidade de roupa: artigos únicos ou pequenas cargas podem demorar mais tempo a secar.
• Secagem: Se pretender engomar algumas das suas roupas, podem ser retiradas da máquina ainda um pouco húmidas. As restantes poderão ficar mais tempo, se precisar delas completamente secas.
• Definição de temperatura.
• Temperatura ambiente: se o espaço em que a máquina está instalada estiver frio, poderá demorar mais tempo a secar as suas roupas.
• Volumes: alguns artigos mais volumosos devem ser secos na máquina com cuidado. Sugerimos que remova estes artigos várias vezes, sacuda-os e volte a colocá-los na máquina até que estejam completamente secos. ! Não seque em demasiado as suas roupas. Todos os tecidos contêm um pouco de humidade natural, que os mantêm suaves e macios. Avisos e Sugestões ! O equipamento foi concebido e construído de acordo com normas de segurança internacionais. Estes avisos são apresentados por razões de segurança e devem ser seguidos minuciosamente. Segurança Geral

Esta secadora não se destina à utilização por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência ou conhecimento, a menos que tenham supervisão ou instruções quanto à utilização do aparelho por parte de uma pessoa responsável pela sua segurança. Esta secadora foi concebida para utilização doméstica e não utilização profissional. Não toque no equipamento com os pés descalços, nem com as mãos ou pés molhados. Desligue a máquina retirando a ficha e não puxando o fio. As crianças não devem aproximar-se da secadora durante a sua utilização. Depois da utilização da secadora, desligue-a no botão e da corrente eléctrica. Mantenha a porta fechada de modo que as crianças não utilizem a máquina como um brinquedo. As crianças não devem ser deixadas sozinhas para se garantir que não brincam com a secadora. O aparelho deve ser instalado correctamente com a ventilação adequada. A entrada de ar no painel frontal e a ventilação posterior por trás da secadora nunca devem estar obstruídos (ver Instalação). Nunca utilize a secadora em carpetes, cuja altura impeça o ar de entrar na secadora a partir da base. Verifique se a secadora está vazia antes de carregá-la. O painel traseiro da secadora pode ficar muito quente. Nunca toque neste painel durante a utilização. Não utilize a secadora sem que o filtro, o recipiente de água e o condensador estejam seguramente afixados nas respectivas posições (ver Manutenção). Não utilize amaciador líquido na sua máquina de secar; adicione-o ao enxaguamento final da sua máquina de lavar. Não sobrecarregue a secadora (ver Roupa para além das cargas máximas). Não carregue peças que estejam a pingar. Seque apenas artigos que tenham sido lavados com água e detergente, enxaguados e centrifugados. Existe um risco de incêndio se secar peças que NÃO tenham sido lavadas com água. Verifique cuidadosamente todas as instruções nas etiquetas das roupas (ver Roupa). Não seque peças de vestuário que tenham sido tratadas com produtos químicos. Nunca secar artigos contaminados com substâncias inflamáveis (óleo de culinária, acetona, álcool, Gasolina, querosene, tira-nódoas, turpentina, ceras, removedores de cera e lacas para o cabelo), a menos que lavados com água quente e com uma quantidade considerável de detergente extra. Não secar borracha, artigos com partes em borracha e peças de vestuário, almofadas com aplicações em borracha, espuma (espuma de látex), borracha, plástico, toucas de duche, têxteis impermeáveis, fraldas ou pensos descartáveis, polietileno ou papel. Não seque artigos grandes e muito volumosos. Não seque fibras acrílicas a altas temperaturas. Complete cada programa com a respectiva Fase de rotação a frio. Não desligue a máquina quando ainda existirem artigos quentes no interior. Limpe o filtro após cada utilização (ver Manutenção). Esvazie o recipiente de água e coloque-o novamente (ver Manutenção). Limpe a unidade do condensador após intervalos regulares (ver Manutenção). Não permita a acumulação de resíduos na secadora. Nunca suba para cima da secadora. Pode resultar em ferimentos. Siga sempre as normas e requisitos eléctricos (ver Instalação). Compre sempre peças sobressalentes e acessórios originais (ver Reparação). ! AVISO: Nunca parar a secadora antes do fim do ciclo de secagem, a menos que todos os artigos sejam rapidamente retirados e espalhados de modo a dissipar o calor.

Informações Acerca de Reciclagem e Eliminação de Resíduos Como parte do nosso continuado empenho em ajudar o ambiente, reservamo-nos o direito de utilizar componentes de qualidade, de modo a manter os custos baixos para os clientes e minimizar o desperdício de material. Eliminação do material da embalagem: siga os regulamentos locais, de modo que a embalagem possa ser reciclada. De modo a minimizar o risco de lesões para crianças, remova a porta e a ficha e corte o fio eléctrico do aparelho. Elimine estas peças separadamente a fim de assegurar que o aparelho não possa mais ser ligado a uma tomada eléctrica. Recolha dos electrodomésticos A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Poupar energia e respeitar o ambiente

Torça as peças de vestuário para eliminar o excesso de água antes de colocá-las na máquina de secar (se primeiro utilizar uma máquina de lavar, seleccione um ciclo de centrifugação elevado). Ao fazer isto, poupa tempo e energia durante a secagem. Seque sempre com cargas completas – assim, poupa energia: artigos únicos ou pequenas cargas podem demorar mais tempo a secar. Limpe o filtro após cada utilização para cortar nos custos de consumo de energia (ver Manutenção).

Manutenção e Cuidado

Desligar a electricidade Limpar o tambor ! Desligue a secadora quando não estiver em utilização, durante tarefas de limpeza e durante todas as operações de manutenção. ! Não utilize agentes de limpeza de aço inoxidável ou palha de aço, abrasivos, para limpar o tambor. Limpar o filtro depois de cada ciclo O filtro é uma parte importante da sua secadora: acumula restos de fibras e resíduos que se formam durante a secagem. Pequenos objectos também podem ficar presos no filtro. Assim, após a secagem, limpe o filtro, lavando-o debaixo de água corrente ou limpe com o seu aspirador. Caso o filtro fique entupido, o fluxo de ar no interior da secadora fica seriamente comprometido: os tempos de secagem prolongam-se e consome mais energia. Também pode danificar a sua secadora. O filtro encontra-se na grelha frontal da secadora (ver diagrama). Remoção do filtro:

1. Puxe a pega de plástico do filtro para cima (ver

2. Limpe o filtro e coloque-o novamente

correctamente. Certifique-se de que o filtro está completamente encaixado na grelha da máquina. ! Não utilize a máquina sem colocar novamente o filtro. Esvazie o recipiente de água após cada ciclo É possível que uma película colorida comece a aparecer no tambor de aço inoxidável. Tal poderá ser causado por uma combinação de água e/ou agentes de limpeza como, por exemplo, amaciador de tecido da lavagem. Esta película colorida não afectará o desempenho do secador. Limpar a unidade do condensador Periodicamente (todos os meses), retire a unidade do condensador e limpe qualquer acumulação de cotão que se encontre entre as placas, enxaguando por baixo de água corrente fria. Este procedimento deve ser concluído com água fria a partir da parte traseira do condensador. Remoção do condensador:

1. Desligue a secadora e abra a porta.

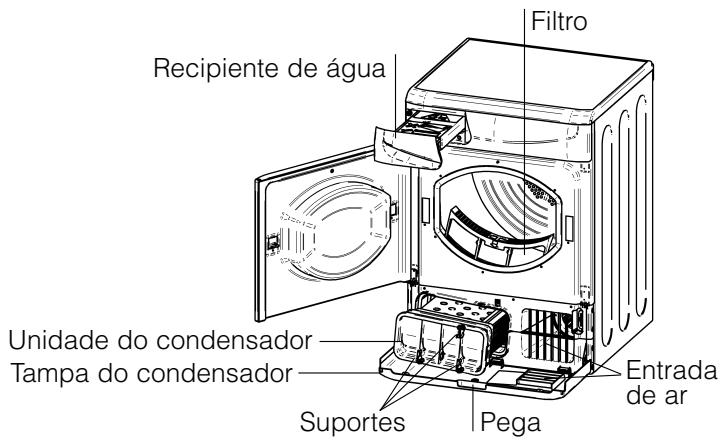

2. Abra a tampa do condensador (ver diagrama).

Solte os três suportes, rodando-os da direita para a esquerda a 90° e, em seguida, puxando a pega para removê-los da secadora.

3. Limpe a superfície dos vedantes e coloque

novamente, certificando-se de que os suportes estão bem fixos. Limpeza Puxe o recipiente para fora da secadora e esvazie-o num local adequado. Coloque novamente o recipiente de água de forma segura. Verifique sempre o recipiente de água e esvazie-o antes de iniciar um programa de secagem novo. Verificar o tambor depois de cada ciclo Rode o tambor manualmente, de modo a remover pequenos objectos (lenços) que podem ter ficado na máquina. Filtro Recipiente de água As partes externas de metal ou em plástico e borracha podem ser limpas com um pano húmido. Periodicamente (de 6 em 6 meses), aspire a grelha da entrada de ar frontal e as ventilações da parte posterior da secadora para retirar qualquer acumulação de cotão, linho ou pó. Remova também a acumulação de cotão da parte frontal do condensador e áreas dos filtros e limpe ocasionalmente com um aspirador. ! Não utilize solventes nem produtos abrasivos. ! A sua secadora utiliza componentes de rolamentos especiais que não necessitam de lubrificação. ! Verifique a sua secadora regularmente por técnicos autorizados, de modo a certificar-se da segurança eléctrica e mecânica (ver Reparação).

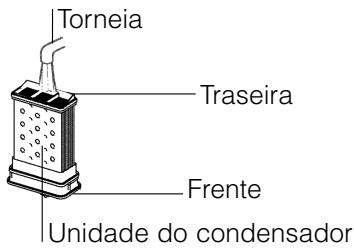

Torneia Traseira Unidade do condensador Tampa do condensador Suportes

Entrada de ar Pega Frente Unidade do condensador Resolução de problemas Um dia a sua máquina parece não querer funcionar. Antes de contactar o seu Centro de Serviços (ver Reparação), analise as seguintes sugestões de resolução de problemas: Problema: Causas possíveis / Solução: A secadora não inicia.

Demora muito tempo a secar

A ficha não está ligada à tomada, ou não está a fazer contacto. Ocorreu uma falha de energia. Há um fusível queimado. Experimente ligar outro aparelho à tomada. Está a utilizar um cabo de extensão? Experimente ligar o fio de alimentação da secadora directamente à tomada. A porta está bem fechada? O botão TEMPORIZADOR não foi posicionado correctamente (ver Arranque e Programas). O botão INICIAR não foi posicionado correctamente (ver Arranque e Programas). O filtro não foi limpo (ver Manutenção). O recipiente de água tem de ser esvaziado? A luz de esvaziar água está acesa? (ver Manutenção). O condensador tem de ser limpo? (ver Manutenção). A definição de temperatura não é ideal para o tipo de tecido que está a secar (ver Arranque e Programas, e ver Roupa). O tempo de secagem correcto não foi seleccionado para a carga (ver Roupa). A grelha de entrada de ar ou as grelhas traseiras estão obstruídas (ver Instalação, e ver Manutenção). As peças estavam demasiado molhadas (ver Roupa). A secadora foi sobrecarregada (ver Roupa).

Antes de contactar o Centro de Serviços:

Utilize o guia de resolução de problemas para ver se consegue resolver o problema (ver Resolução de problemas). Caso contrário, desligue a secadora e contacte o Centro de Serviço mais próximo. Peças sobressalentes Esta secadora é uma máquina complexa. Repará-la sozinha ou através de um técnico não autorizado pode provocar danos a uma ou mais pessoas, pode danificar a máquina e pode invalidar a garantia das peças sobressalentes. Contacte um técnico autorizado se tiver problemas durante a utilização da máquina. As peças sobressalentes foram concebidas exclusivamente para este equipamento e não se destinam a outras utilizações. O que dizer ao Centro de Serviço: nome, morada e código postal. número de telefone. o tipo de problema. a data de compra. o modelo do aparelho (Mod.). o número de série (S/N). Estas informações podem ser encontradas na etiqueta de dados, no interior da porta da máquina.

Este equipamento está em conformidade com as seguintes directivas da UE: - 2006/95/EC (Equipamento de Baixa Tensão) - 89/336/EEC, 92/31/EEC e 93/68/EEC (Compatibilidade Electromagnética)
