MANUALE UTENTE AS 70 C HOTPOINT

Istruzioni per invertire la posizione dello sportello

Dove installare l'asciugatrice

Aerazione

Tubo di scarico dell'acqua

Collegamento elettrico

Informazioni preliminari

Descrizione del prodotto, 13

Per aprire lo sportello

Caratteristiche

Pannello di controllo

Avvio e programmi, 14

Scelta del programma

Bucato, 15-16

Controllo del bucato

Etichette con le istruzioni per il lavaggio

Tessuti particolari

Tempi di asciugatura

Avvertenze e suggerimenti, 17

Sicurezza

Smaltimento

Risparmio energetico e rispetto dell'ambiente

Cura e manutenzione, 18

Scollegamento dell'apparecchio dalla rete elettrica

Pulizia del filtro al termine di ogni ciclo

Svuotare il recipiente di raccolta dell'acqua dopo ogni ciclo

Controllo del cestello al termine di ogni ciclo

Pulizia dell'unità di condensazione

Pulizia dell'asciugatrice

Ricerca guasti, 19

Assistenza, 20

Ricambi

! Tenere a portata di mano il presente libretto, così da poterlo consultare facilmente ad ogni evenienza. Tenere il libretto sempre vicino all'asciugatrice; nel caso in cui l'apparecchio venga venduto o ceduto ad altre persone, ricordarsi di consegnare loro questo libretto, così da permettere anche ai nuovi possessori di conoscere le avvertenze e i suggerimenti sull'utilizzo dell'asciugatrice.
! Leggere attentamente queste istruzioni: le pagine che seguono contengono importanti informazioni sull'installazione e utili suggerimenti sul funzionamento dell'elettrodomestico.

ARISTON

Dove installare l'asciugatrice

- Le fiamme possono danneggiare l'asciugatrice che deve pertanto essere installata lontano da cucine a gas, stufe, termosifoni o piani di cottura.

spazio minima 10 mm spazio minima 15 mm

- Se l'elettrodomestico verrà installato sotto un banco da lavoro, è necessario lasciare uno spazio vuoto di almeno 10 mm sopra il pannello superiore dell'elettrodomestico; i pannelli laterali dovranno invece avere uno spazio libero intorno di almeno 15

mm. In questo modo sarà garantita la circolazione dell'aria. Controllare che le prese d'aria del pannello posteriore non siano ostruite.

Aerazione

È importante che l'ambiente in cui si utilizza l'asciugatrice sia sufficientemente aerato Assicurarsi inoltre che l'ambiente in cui viene installata l'asciugatrice non sia umido e che vi sia un adeguato ricambio di aria. Garantire un adeguato flusso d'aria intorno all'asciugatrice in modo da permettere che l'acqua prodotta durante il lavaggio si condensi; l'asciugatrice non funzionerà correttamente se posizionata in uno spazio chiuso o all'interno di un mobile.

! Non è consigliabile che l'asciugatrice sia installata in un armadio, e non deve mai essere installata dietro una porta richiudibile a chiave, una porta scorrevole o una porta con cerniera sul lato opposto dello sportello dell'asciugatrice.
! Se l'asciugatrice viene utilizzata in una stanza piccola o fredda è possibile che si generi un po' di condensa.

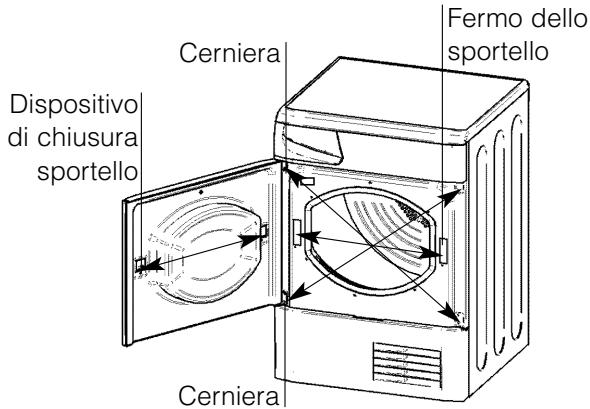

Istruzioni per invertire la posizione dello sportello

Dispositivo di chiusura sportello Cerniera Fermo dello sportello Cerniera

Lo sportello dell'asciugatrice è reversibile ed è facile da cambiare. Spostare diagonalmente le staffe delle cerniere e le viti di chiusura. Invertire il dispositivo di chiusura ed il fermo dello sportello con le piastre di chiusura del lato opposto (vedere lo schema qui sopra).

Tubo di scarico dell'acqua

Se l'asciugatrice viene collocata vicino ad un tubo di scarico, è possibile far defluire l'acqua al suo interno. In questo modo si evita di dover svuotare il recipiente di raccolta dell'acqua. Se l'asciugatrice viene posizionata sopra o di fianco ad una lavatrice, può condividere lo stesso scarico. L'altezza dello scarico deve essere inferiore a (1m) dal fondo dell'asciugatrice.

Rimuovere la clip e il tubo da qui...

Rimuovere la clip esistente e il tubo dalla posizione indicata (vedere schema).

...inserire il nuovo tubo e posizionare la clip qui.

Inserire un tubo di lunghezza adeguata nel nuovo punto indicato (vedere schema) e reinstallare la clip.

! Assicurarsi che il tubo non sia schiacciato o attorcigliato quando l'asciugatrice si trova nella sua posizione finale.

Collegamento elettrico

Prima di inserire la spina nella presa elettrica, verificare che:

• la presa sia dotata di messa a terra.
- la presa sia in grado di supportare la potenza massima prevista per l'asciugatrice, così come indicata sull'etichetta che riporta le prestazioni di esercizio (vedere la sezione Descrizione del prodotto).
- la tensione di alimentazione sia compresa nei valori indicati dall'etichetta che riporta le prestazioni di esercizio (vedere la sezione Descrizione del prodotto).
- la presa sia compatibile con il tipo di spina dell'asciugatrice. In caso contrario, sostituire la spina o la presa.

! L'asciugatrice non può essere installata in ambienti all'aperto, anche se riparati. Può essere molto peri coloso esporre questo elettrodomestico alla pioggia o a un temporale.

! Dopo l'installazione dell'elettrodomestico, il cavo e la spina elettrica devono rimanere a portata di mano.

! Non utilizzare prolunghe.

! Il cavo elettrico non deve essere tagliato né calpes tato.

! Controllare regolarmente il cavo elettrico e, se necessario, farlo sostituire solo da tecnici qualificati che installeranno un altro cavo specifico per questo elettrodomestico (vedere la sezione Assistenza).

Presso i rivenditori autorizzati è possibile acquistare cavi di ricambio e cavi più lunghi di quelli montati in fabbrica.

! Il produttore declina ogni responsabilità nei casi in cui le presenti regole non vengano rispettate.

! Se si nutrono dei dubbi a riguardo, consultare un elettricista.

Informazioni preliminari

Una volta installata l'asciugatrice, prima di metterla in funzione, pulire l'interno del cestello, così da rimuovere lo sporco che può essersi accumulato durante il trasporto.

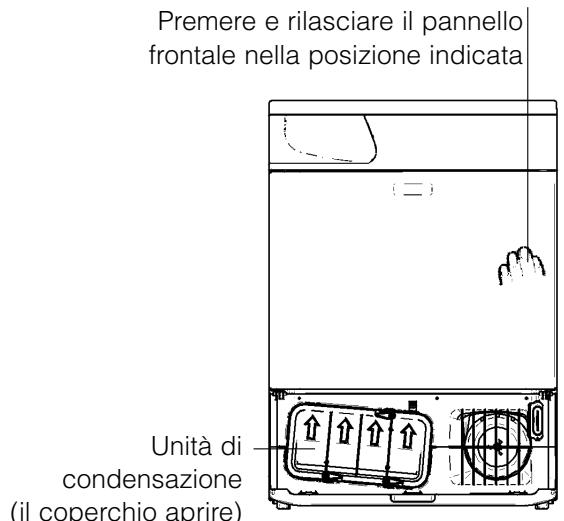

Per aprire lo sportello

Premere e rilasciare il pannello frontale nella posizione indicata Unità di condensazione (il coperchio aprire)

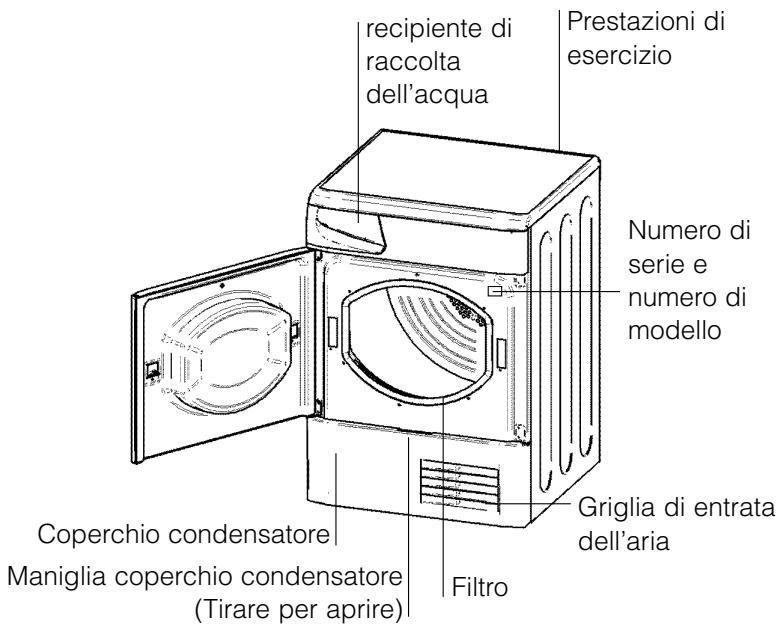

Caratteristiche

recipiente di raccolta dell'acqua Prestazioni di esercizio Numero di serie e numero di modello Coperchio condensatore Maniglia coperchio condensatore (Tirare per aprire) Filtro Griglia di entrata dell'aria

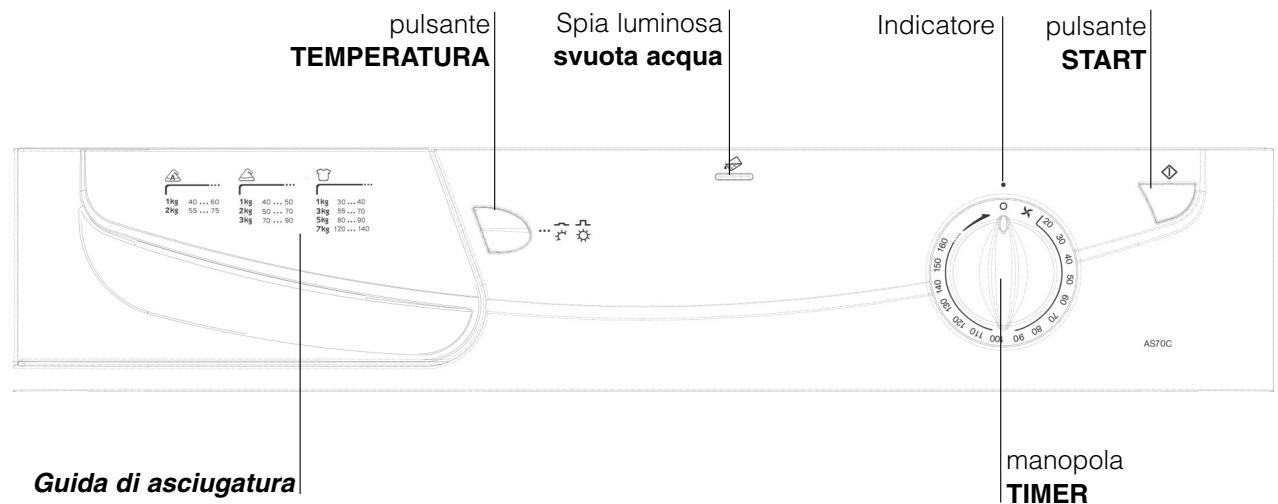

Pannello di controllo

pulsante TEMPERATURA Spia luminosa svuota acqua Indicatore pulsante START 1kg 40 ... 60 2kg 55 ... 75 1kg 40 ... 50 2kg 50 ... 70 3kg 70 ... 90 1kg 30 ... 40 3kg 55 ... 70 5kg 60 ... 90 7kg 120 ... 140 Guida di asciugatura manopola TIMER AS70C

Il pulsante START ◆ avvia il programma di asciugatura selezionato (vedere la sezione Avvio e programmi).

Il pulsante TEMPERATURA consente di selezionare la temperatura di asciugatura (vedere la sezione Avvio e programmi).

FUORI: temperatura ALTA.

DENTRO: temperatura BASSA.

La Guida di asciugatura è una tabella di facile comprensione che indica il rapporto tra i tipi di tessuto e le capacità di carico.

Cotone

Sintetici

Acrilico e altri delicati

Spia luminoso Svuota acqua segnala che il recipiente di raccolta dell'acqua è pieno e deve essere svuotato. L'indicatore si spegnerà alcuni secondi dopo aver riposizionato il recipiente vuoto; perché ciò sia possibile l'asciugatrice deve essere in funzione.

Nota Bene: se il recipiente è pieno e l'indicatore acceso, l'asciugatrice non funzionerà e i tuoi capi non verranno asciutti.

La manopola TIMER imposta il tempo di asciugatura: Ruotare la manopola in senso orario, mai in senso antiorario, fino a quando l'indicatore segnala il tempo di asciugatura desiderato (vedere la sezione Avvio e programmi).

Scelta del programma

1. Inserire la spina dell'asciugatrice nella presa di alimentazione elettrica.
2. Selezionare il bucato in base al tipo di tessuto (vedere la sezione Bucato).
3. Premere lo sportello per aprirlo e controllare la corretta posizione e la pulizia del filtro ed accertarsi che il recipiente di raccolta dell'acqua sia vuoto e posizionato correttamente (vedere la sezione Manutenzione).
4. Caricare l'elettrodomestico, facendo attenzione ad evitare che qualche indumento possa frapporsi tra lo sportello e la relativa guarnizione. Chiudere lo sportello.
5. Scegliere il temp di asciugatura controllando le indicazioni date per il tipo di tessuti che dovete asciugare nella relativa Guida di asciugatura (vedere la sezione Bucato).
6. Impostare la temperatura mediante il pulsante TEMPERATURA.

7. Selezionare il tempo di asciugatura, ruotando in senso orario la manopola TIMER*.

8. Premere il pulsante START per avviare il programma.
   Durante il funzionamento, è possibile aprire lo sportello per estrarre i capi che nel frattempo si sono asciugati e lasciare asciugare gli altri. Dopo aver richiuso lo sportello, è necessario ripremere il pulsante START, per mettere nuovamente in funzione l'asciugatrice.

9. Circa 10 minuti prima della fine del programma, viene attivata la fase di asciugatura finale ad aria fredda, che consente di raffreddare i tessuti: si consiglia di non estrarre il bucato prima del completamento di questa fase.
10. Aprire lo sportello, estrarre il bucato, pulire il filtro e metterlo nuovamente in posizione. Svuotare il recipiente di raccolta dell'acqua e rimetterlo al suo posto (vedere la sezione Manutenzione).
11. Scollegare l'asciugatrice dalla rete elettrica.

Nota Beno: Il programma Asciugatura a freddo può essere usato per rinfrescare le fibre dei capi. - Per usufruire di questo programma seleziona la manopola TIMER sul simbolo Asciugatura a freddo*.

Controllo del bucato

• Controllare i simboli riportati sulle etichette dei vari capi, per verificare se l'indumento può essere introdotto nell'asciugatrice.
• Distinguere il bucato in base al tipo di tessuto.
• Svuotare la tasche e controllare i bottoni.
• Chiudere le lampo e i ganci e allacciare senza stringere cinture e lacci.
• Strizzare gli indumenti per eliminare la maggior quantità di acqua possibile.

! Non caricare l'asciugatrice con capi totalmente pieni d'acqua.

Dimensioni massimi di carico

Non caricare il cestello oltre la capacità massima. I seguenti valori si riferiscono al peso degli indumenti asciutti:

Fibre naturali: massimo 7 kg

Fibre sintetiche: massimo 3 kg

! NON sovraccaricare l'asciugatrice perché ciò ridurrà l'efficienza dell'elettrodomestico.

Carico tipo
Nota bene: 1kg = 1000g

Indumenti
Camicetta	Cotone	150 g
	Altro	100 g
Abito	Cotone	500 g
	Altro	350 g
Jeans		700 g
10 pannolini		1000 g
Camicia	Cotone	300 g
	Altro	200 g
T-Shirt		125 g

Biancheria da casa
Coperta (Matrimoniale)	Cotone Altro	1500 g 1000 g
Tovaglia grande		700 g
Tovaglia piccola		250 g
Straccio da cucina		100 g
Telo da bagno		700 g
Asciugamano		350 g
Lenzuolo matrimoniale		500 g
Lenzuolo singolo		350 g

Se si mischiano i capi in tessuto sintetico con capi in cotone, questi ultimi potrebbero risultare ancora bagnati al termine del ciclo di asciugatura. In questo caso, avviare un ulteriore breve ciclo di asciugatura.

- Nota bene: Quando imposti la durata di asciugatura nei programmi temporizzati ricorda che negli ultimi 10 minuti, automaticamente, inizierà la fase di asciugatura a freddo in cui l'asciugatrice raffredderà i tuoi capi.

Etichette con le istruzioni per il lavaggio

Controllare con attenzione le etichette degli indumenti, specialmente se si tratta della prima volta che si introduce il capo in un'asciugatrice. Di seguito sono riportati i simboli più comuni:

Può essere inserito nell'asciugatrice

Non inserire nell'asciugatrice

Asciugare ad alta temperatura

Asciugare a bassa temperatura

Indumenti non adatti al trattamento di asciugatura

• Capi che contengono parti in gomma o materiali simili, membrane di plastica (cuscini, imbottiture o impermeabili in PVC) e ogni tipo di tessuto infiammabile o che contenga sostanze infiammabili (asciugamani sporche di lacca).
• Fibre di vetro (alcuni tipi di tendaggi)
• Indumenti completamente asciutti
• Tessuti contrassegnati con il simbolo (vedere la sezione Tessuti particolari), che possono essere puliti con prodotti speciali di pulizia domestica. Seguire attentamente le istruzioni.
• Elementi troppo voluminosi (piumoni, sacchi a pelo, cuscini, imbottiture, copriletto e così via), che si espandono durante l'asciugatura ed impediscono così all'aria di circolare nell'asciugatrice.

Tessuti particolari

Coperte e copriletti: tessuti in acrilico (Acilan, Courtelle, Orion, Dralon) devono essere asciugati con estrema cura a temperatura BASSA. Non impostare mai tempi di asciugatura lunghi.

Indumenti con pieghe o plissettati: leggere le istruzioni di asciugatura fornite dal produttore.

Capi inamidati: non mischiare questi capi con altri capi non inamidati. Rimuovere la maggiore quantità possibile della soluzione iniziale prima di inserire i capi nell'asciugatrice. Non asciugare questi capi per troppo tempo: l'amido diverrebbe polvere lasciando gli abiti troppo morbidi e venendo meno la sua stessa funzione.

Tempi di asciugatura

La tabella riportata di seguito indica i tempi APPROSSIMATIVI di asciugatura espressi in minuti. I valori si riferiscono ad indumenti asciutti:

Cotone [Wt [c2w5]Alta temperatura [14-89]
Tempi di asciugatura dopo lavaggi in lavatrici da 800-1.000 giri al minuto
		Mezzo carico				Pieno carico
1kg	2kg	3kg	4kg	5kg	6kg	7kg
30-40	40-55	55-70	70-80	80-90	95-120	120-140
Sintetici [YXBW]Bassa temperatura ✉
Tempi di asciugatura dopo lavaggi in lavatrici a velocità inferiori
		Mezzo carico			Pieno carico
1kg		2kg			3kg
40-50		50-70			70-90
Acrilico Bassa temperatura ✉
Tempi di asciugatura dopo lavaggi in lavatrici a velocità inferiori
Mezzo carico			Pieno carico
1kg			2kg
40-60			55-75

I tempi sono approssimativi e possono variare in base a:

• Quantità di acqua trattenuta dai capi dopo la centrifuga: le asciugamani e in genere i capi delicati trattengono molta acqua.
• Tessuto: i capi dello stesso tessuto, ma con trama e spessore differente, avranno sicuramente tempi di asciugatura diversi.
• Quantità di bucato: capi singoli e piccoli carichi, impiegano più tempo ad asciugarsi.
• Asciugatura: se i capi devono essere stirati, è consigliabile estrarli dall'asciugatrice quando sono ancora umidi. I capi che devono essere completamente asciutti, possono invece essere lasciati più a lungo.

• Temperatura impostata.

- Temperatura della stanza: più è bassa la temperatura della stanza in cui si trova l'asciugatrice, più tempo sarà necessario per l'asciugatura degli indumenti.

- Volume: alcuni capi voluminosi richiedono particolare cura nel processo di asciugatura. È consigliabile rimuovere questi capi, scuoterli e inserirli nuovamente nell'asciugatrice: questa operazione deve essere ripetuta diverse volte durante il ciclo di asciugatura.

! Non asciugare troppo gli indumenti.

L'umidità naturale contenuta nei tessuti serve a conservarne la morbidezza e la vaporosità.

! Questo elettrodomestico è stato progettato e realizzato rispettando gli standard di sicurezza internazionale. Queste avvertenze vengono fornite per motivi di sicurezza e devono essere osservate attentamente.

Sicurezza

• Questa asciugatrice non deve essere usata da persone (compreso bambini) con capacità mentali, fisiche o sensoriali ridotte, o senza esperienza e conoscenza, a meno che non vengano fornite supervisione o istruzioni relative all'uso del dispositivo da parte di una persona responsabile della loro sicurezza.
• Questa asciugatrice è stata progettata per uso domestico e non professionale.
• Non toccare l'elettrodomestico quando si è a piedi nudi né con le mani o i piedi bagnati.
• Per scollegare l'elettrodomestico dalla rete di alimentazione, bisogna tirare la spina: mai il cavo.
• Non lasciare avvicinare i bambini all'elettrodomestico in funzione. Dopo l'uso, spegnere l'asciugatrice e scollegarla dalla rete di alimentazione. Tenere lo sportello chiuso, per evitare che i bambini possano utilizzare l'asciugatrice come un gioco.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'asciugatrice.
• L'elettrodomestico deve essere installato correttamente e deve avere un'adeguata aerazione. È importante non ostruire mai la presa d'aria sulla parte frontale dell'asciugatrice e lo sfiato sul retro (vedere la sezione Installazione).
• Non utilizzare l'asciugatrice sulla moquette, nel caso in cui l'altezza del pelo sia tale da impedire l'ingresso dell'aria attraverso la base dell'asciugatrice.
• Verificare che l'asciugatrice sia vuota prima di iniziare a caricarla.

- La parte posteriore dell'asciugatrice può diventare molto calda. Evitare assolutamente di toccarla durante il funzionamento dell'elettrodomestico.

- Non utilizzare l'asciugatrice se il filtro, il recipiente di raccolta dell'acqua ed il condensatore non sono posizionati correttamente (vedere la sezione Manutenzione).

- Non utilizzare ammorbidente liquido per i tessuti nell'asciugatrice; aggiungerlo all'ultimo risciacquo del ciclo di lavaggio.

- Non sovraccaricare l'asciugatrice (vedere la sezione Bucato per i vari limiti di carico).

• Non inserire capi completamente bagnati.

- Prima di essere caricati nell'asciugatrice, i capi devono essere lavati con acqua e sapone, risciacquati e infine centrifugati. L'asciugatura di capi che NON siano stati precedentemente lavati con acqua, determina il pericolo di incendio.

- Seguire sempre con attenzione tutte le istruzioni riportate sulle etichette per il lavaggio dei capi (vedere la sezione Bucato).

- Non caricare nell'asciugatrice capi precedentemente trattati con prodotti chimici.

- Non asciugare mai articoli contaminati con sostanze infiammabili (olio da cucina, acetone, alcol, petrolio, cherosene, sostanze per la rimozione di macchie, trementina, cere, sostane per la rimozione di cera e spray per capelli), a meno che non siano stati lavati in acqua calda con una quantità aggiuntiva di detergente.

- Non asciugare gomma, articoli e vestiti con il fondo in gomma, cuscini con imbottitura di gommapiuma, schiuma di lattice, gomma, plastica, cuffie

per doccia, tessuti resistenti all'acqua, pannolini, rivestimenti, polietilene o carta.

• Non introdurre nell'asciugatrice capi troppo voluminosi.
• Non asciugare fibre acriliche ad alte temperature.
- Completare ogni programma con la relativa fase di Asciugatura a freddo.
- Non spegnere l'asciugatrice se vi sono ancora capi caldi all'interno.
- Pulizia del filtro dopo ogni utilizzo (vedere la sezione Manutenzione).
- Svuotare il recipiente di raccolta dell'acqua dopo ogni utilizzo (vedere la sezione Manutenzione).
- Pulire regolarmente l'unità di condensazione (vedere la sezione Manutenzione).
- Evitare l'accumulo di laniccio intorno all'asciugatrice.
- Non salire sul pannello superiore dell'elettrodomestico, perché in questo modo si potrebbe danneggiare gravemente l'asciugatrice.
- Rispettare sempre gli standard e le caratteristiche elettriche (vedere la sezione Installazione).
- Acquistare solo accessori e parti di ricambio originali (vedere la sezione Assistenza).

! AVVERTENZA: non arrestare mai l'asciugatrice prima della fine del ciclo di asciugatura, a meno che tutti gli articoli non siano stati rimossi velocemente e stesi, così da dissipare il calore.

Smaltimento e Riciclaggio

Come parte del nostro costante impegno in difesa dell'ambiente, ci riserviamo il diritto di utilizzare componenti riciclati per diminuire i costi del cliente e ridurre lo spreco di materiali.

• Smaltimento del materiale di imballaggio: seguire le normative locali in tema di smaltimento, così da permettere di riciclare l'imballaggio.
• Per ridurre i rischi di incidenti ai bambini, rimuovere la porta e la spina, quindi tagliare il cavo di alimentazione a filo con l'apparecchio. Smaltire queste parti separatamente, per assicurarsi che l'apparecchio non possa più essere collegato ad una presa di corrente.

Dismissione degli elettrodomestici

La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente.

Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmio energetico e rispetto dell'ambiente

• Strizzare bene i capi per rimuovere tutta l'acqua possibile prima di introdurli nell'asciugatrice (se si utilizza una lavatrice, impostare un ciclo di centrifuga). In questo modo si risparmieranno tempo ed energia durante l'asciugatura.
• Ogni volta che si utilizza l'asciugatrice a pieno carico, si risparmia energia: capi singoli e piccoli carichi, impiegano più tempo ad asciugarsi.
• Pulire il filtro alla fine di ogni ciclo di asciugatura così da contenere i costi connessi al consumo energetico (vedere la sezione Manutenzione).

Scollegamento dell'apparecchio dalla rete elettrica

! L'asciugatrice deve essere sempre scollegata quando non è in funzione, durante le operazioni di pulizia e durante qualsiasi operazione di manutenzione.

Pulizia del filtro dopo ogni ciclo

Il filtro è un componente fondamentale dell'asciugatrice: la sua funzione è quella di raccogliere il laniccio e i nugoli che si formano durante l'asciugatura. Al termine di ogni ciclo di asciugatura, è quindi importante pulire a fondo il filtro, sciacquandolo sotto l'acqua corrente o pulendolo con l'aspirapolvere. Se il filtro si intasa, il flusso dell'aria all'interno sarà gravemente compromesso: I tempi di asciugatura si allungheranno e così si consumerà molta più energia. Potrebbero anche verificarsi danni all'asciugatrice.

Il filtro si trova vicino alla guarnizione (vedere a figura). Rimozione del filtro:

1. Tirare verso l'alto il manico in plastica del filtro (vedere a figura).
2. Pulire il filtro e riposizionarlo correttamente. Assicurarsi che il filtro sia inserito fino in fondo nel relativo alloggiamento dell'asciugatrice.

! Non utilizzare l'asciugatrice se il filtro non è stato riposizionato.

Svuotare il recipiente di raccolta dell'acqua dopo ogni ciclo

Estrarre il recipiente dall'asciugatrice e svuotarlo in un lavandino o in un altro scarico adatto, quindi riposizionarlo correttamente.

Controllare sempre il recipiente e svuotarlo prima dell'avvio di un nuovo programma di asciugatura.

Controllo del cestello al termine di ogni ciclo

Ruotare il cestello manualmente per rimuovere i piccoli capi (fazzoletti) che potrebbero essere rimasti all'interno dell'asciugatrice.

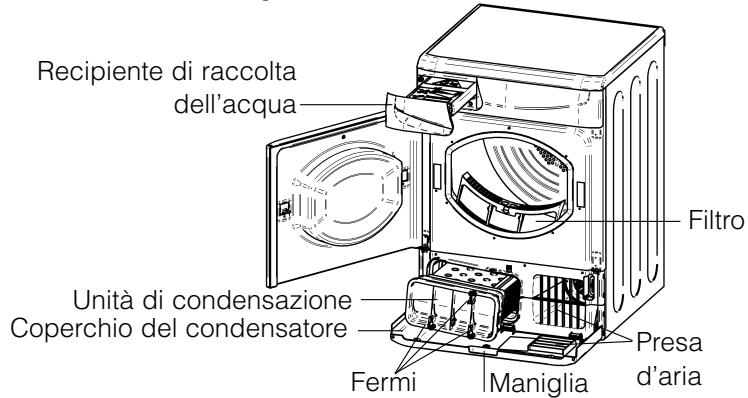

Recipiente di raccolta dell'acqua Unità di condensazione Coperchio del condensatore Fermi Maniglia Filtro Presa d'aria

Pulizia del Tamburo

! Per la pulizia del tamburo non usare abrasivi, lana di acciaio o agenti di pulizia di acciaio inossidabile.

Potrebbe formarsi una patina colorata sul tamburo di acciaio inossidabile, questo potrebbe essere causato da una combinazione di acqua e/o di agenti di pulizia, come ammorbidente del lavaggio. Questa patina colorata non avrà alcun effetto sulle prestazioni dell'asciugatrice.

Pulizia dell'unità di condensazione

Rimuovere periodicamente (ogni mese) l'unità di condensazione e rimuovere l'eventuale lanugine formatasi tra le piastre sciacquandola sotto il rubinetto con acqua fredda, sul lato posteriore del condensatore.

Come rimuovere il condensatore:

1. Scollegare l'asciugatrice dalla rete elettrica e aprire lo sportello.
2. Aprire il coperchio del condensatore (vedere schema). Sbloccare i tre fermi ruotandoli a 90° in senso antiorario, quindi estrarre il condensatore dall'asciugatrice agendo sull'impugnatura.
3. Pulire la superficie delle guarnizioni di tenuta e riposizionare l'unità accertandosi che i fermi siano stati bloccati.

Pulizia

• Le parti esterne in metallo e plastica e le parti in gomma possono essere pulite con un panno umido.
• Periodicamente (ogni 6 mesi) aspirare la griglia della presa d'aria frontale e gli sfiati sul retro dell'asciugatrice per rimuovere ogni eventuale formazione di lanugine, fili o polvere. Inoltre per rimuovere accumuli di lanugine dalla parte frontale del condensatore e dalle aree dei filtri, pulire di tanto in tanto con un'aspirapolvere.

! Non usare solventi o abrasivi.
! L'asciugatrice utilizza dei componenti a sfera che non necessitano di lubrificazione.
! Far controllare regolarmente l'asciugatrice da personale tecnico qualificato per la sicurezza delle parti elettriche e meccaniche (vedere la sezione

Assistenza).

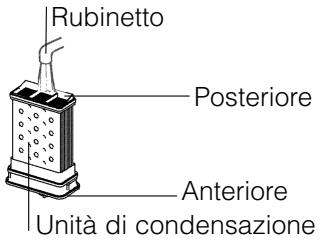

Rubinetto Posteriore Anteriore Unità di condensazione

Potrebbe accadere che l'asciugatrice sembri fuori uso. Prima di contattare il centro di assistenza (vedere la sezione Assistenza), analizzare i seguenti suggerimenti per la risoluzione dei problemi:

Problema:

Possibili cause / Soluzioni:

L'asciugatrice non si accende.

• La spina potrebbe non essere inserita oppure potrebbe non riuscire a fare contatto.
• Potrebbe essersi verificata una mancanza di corrente.
• Il fusibile potrebbe esseri bruciato. Provare a collegare un altro elettrodomestico alla stessa presa.
• Se si utilizza una prolunga, provare a inserire la spina dell'asciugatrice direttamente nella presa.
• Lo sportello potrebbe non essere chiuso correttamente.
• La manopola TIMER potrebbe non essere stata impostata correttamente (vedere la sezione Avvio e programmi).
• Potrebbe non essere stato premuto il pulsante START (vedere la sezione Avvio e programmi).

L'asciugatura impiega troppo tempo.

• Il filtro potrebbe non essere stato pulito correttamente (vedere la sezione Manutenzione).
• Potrebbe essere necessario svuotare il recipiente di raccolta dell'acqua? Controllare se spia luminosa svuota acqua è acceso? (vedere la sezione Manutenzione).
• Il condensatore ha bisogno di essere pulito? (vedere la sezione Manutenzione).
• La temperatura impostata potrebbe non essere adatta al tipo di tessuto da asciugare (vedere la sezione Avvio e programmi, e la sezione Bucato).
• Potrebbe non essere stato selezionato il tempo di asciugatura corretto per il tipo di carico (vedere la sezione Bucato).
• La griglia della presa d'aria o gli sfiati sul retro potrebbero essere ostruiti (vedere la sezione Installazione, e la sezione Manutenzione).
  • Gli indumenti erano forse troppo bagnati (vedere la sezione Bucato).
  • L'asciugatrice potrebbe essere sovraccarica (vedere la sezione Bucato).

Prima di chiamare il centro di assistenza:

• Provare a risolvere il problema in modo autonomo servendosi dei consigli della sezione Risoluzione dei problemi.
• In caso contrario, spegnere l'asciugatrice e chiamare il più vicino centro di assistenza.

Ricambi

L'asciugatrice è un elettrodomestico complesso: tentare di ripararlo da soli o farlo riparare da persone non qualificate, oltre a poter provocare lesioni, potrebbe anche danneggiare in modo grave l'apparecchio e invalidare la garanzia sulle parti di ricambio. Contattare sempre un tecnico qualificato nel caso in cui si verifichi un malfunzionamento dell'asciugatrice. Ogni ricambio è stato progettato specificamente per quest'asciugatrice.

Notizie da comunicare al centro di assistenza:

• nome, indirizzo e codice postale
• numero di telefono
• tipo di problema verificatosi
• data di acquisto
  • modello dell'apparecchio (Mod.)
• numero di serie (S/N)

Queste informazioni sono riportate sull'etichetta dei dati posta all'interno dello sportello dell'asciugatrice.

L'elettrodomestico è conforme alle seguenti direttive CEE:

• 2006/95/CEE sui dispositivi a bassa tensione
• 89/336/CEE, 92/31/CEE e 93/68/CEE sulla compatibilità elettromagnetica

English, 1

Italiano, 11

Français, 21

Deutsch, 31

Español, 41

Português, 51

Nederlands, 61

AS70C AS70CX

Table des Matières

Installation, 22
