BEDIENUNGSANLEITUNG AS 70 C HOTPOINT

Wechseln des Türanschlages

Aufstellung Ihres Wäschetrockners

Belüftung

Wasserabfluss

Stromanschluss

Vor der Inbetriebsetzung Ihres Wäschetrockners

Beschreibung Ihres Wäschetrockners, 33

Tür öffnen

Aufbau

Bedienblende

Start und Programme, 34

Programmauswahl

Gewebeart, 35-36

Tipps zum Sortieren Ihrer Wäsche

Pflegeetiketten

Artikel, bei denen besondere Sorgfalt erforderlich ist

Trocknungszeiten

Warnhinweise und Empfehlungen, 37

Allgemeine Sicherheitshinweise

Entsorgung

Energiesparender Betrieb und Umweltschutz

Wartung und Pflege, 38

Stromversorgung abschalten

Filter nach jedem Zyklus reinigen

Wasserbehälter nach jedem Zyklus leeren

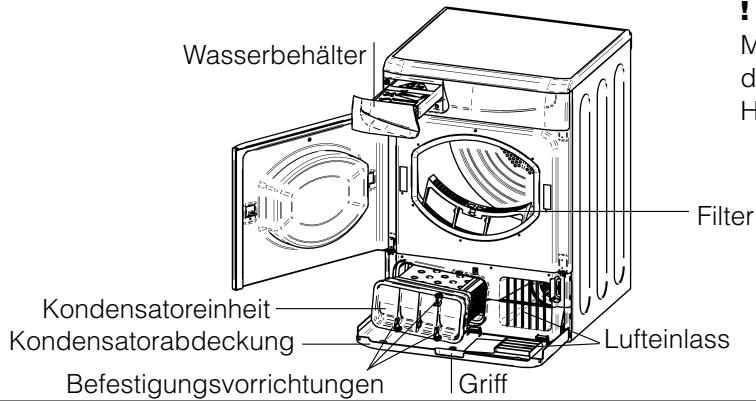

Trommelinspektion nach jedem Zyklus

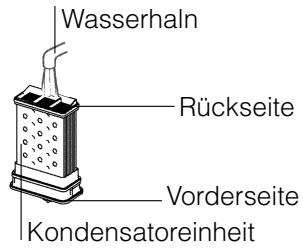

Kondensatoreinheit reinigen

Reinigung

Fehlersuche, 39

Kundendienst, 40

Ersatzteile

! Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf, um sie bei Bedarf als Bezug verwenden zu können. Nehmen Sie sie bei einem Umzug mit und stellen Sie bei einem Verkauf oder der Weitergabe an eine andere Person sicher, dass diese Bedienungsanleitung zusammen mit dem Wäschetrockner abgegeben wird, damit sich der neue Eigentümer ausreichend über die Bedienung und mögliche Vorsichtsmaßnahmen bei der Verwendung des Wäschetrockners informieren kann.
! Lesen Sie diese Bedienungsanleitung sorgfältig durch. Die nachfolgenden Seiten enthalten wichtige Informationen zur Installierung und Funktionsweise dieser Gerätes.

ARISTON

Aufstellung des Wäschetrockners

- Den Wäschetrockner so aufstellen, dass ausreichend Abstand zu Gasherden, Öfen, Heizungen oder Kochplatten vorhanden ist, da das Geräte beschädigt werden könnte.

Mindeştabstand 10 mm

Mindestabstände 15 mm

- Wird der Wäschetrockner untergebaut, muss zwischen der Geräteoberseite und der Arbeitsplatte (auch andere Gegenstände) ein Mindestabstand von 10mm eingehalten werden. Um die Luftzirkulation zu gewährleisten muss ferner zwischen den

Seitenwänden des Gerätes und den angrenzenden Möbelschränken oder Wänden ein Mindestabstand von 15mm berücksichtigt werden. Außerdem muss darauf geachtet werden, dass die hinten an der Geräterückseite befindlichen Entlüftungsvorrichtungen nicht blockiert werden.

Belüftung

Während des Betriebs des Wäschetrockners muss eine ausreichende Belüftung sichergestellt werden. Es muss sichergestellt werden, dass der Wäschetrockner in einem Raum mit nicht zu hoher Luftfeuchtigkeit und ausreichender Luftzirkulation aufgestellt wird. Eine ausreichende Luftströmung um den Trockner ist unerlässlich, um eine Kondensation des Wassers, das während des Waschens entstanden ist, zu ermöglichen. In engem Raum oder einem Schrank ist kein effizienter Betrieb des Trockners möglich.

! Wir empfehlen nicht, den Wäschetrockner in einem Schrank zu installieren. Beachten Sie bitte, dass der Wäschetrockner niemals hinter einer abschließbaren Tür, einer Schiebetür oder einer Tür, bei der sich das Scharnier auf der gegenüberliegenden Seite zur Trocknertür befindet, installiert werden darf.

! Wenn der Trockner in einem kleinen oder kalten Raum verwendet wird, kann es zu Kondensatansammlungen kommen.

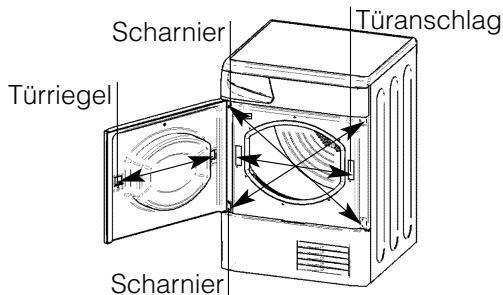

Wechseln des Türanschlages

Scharnier Türriegel Scharnier Türanschlag

Der Türanschlag des Wäschetrockners lässt sich einfach wechseln. Dazu muss ein diagonaler Austausch der Scharnierhalterungen und Abdeckschrauben vorgenommen werden. Den Türriegel und Anschlag mit den gegenüberliegenden Verschlussstreifen austauschen (siehe Abbildung oben).

Wasserabfluss

Wenn Ihr Wäschetrockner neben einem Abfluss installiert ist, kann das Wasser in diesen Abfluss geleitet werden. Dies macht ein Entleeren des Wasserbehälters überflüssig. Wenn der Wäschetrockner über oder neben einer Waschmaschine positioniert ist, kann für beide Maschinen derselbe Abfluss verwendet werden. Es muss darauf geachtet werden, dass der Abfluss weniger als 1m über dem Wäschetrocknerboden liegt.

Klemme und Schlauch hier entfernen...

Die vorhandene Klemme und den installierten Schlauch von der dargestellten Position entfernen (siehe Abbildung).

...und neuen Schlauch und Klemme hier anbringen.

Einen Schlauch mit angemessener Länge an der neuen Position installieren (siehe Abbildung) und die Klemme wieder anbringen.

! Sicherstellen, dass der Schlauch nicht zusammengedrückt wird oder Knickstellen bekommt, wenn sich der Wäschetrockner an seinem vorgesehenen Standort befindet.

Stromanschluss

Stellen Sie folgende Punkte sicher, bevor Sie die Maschine an die Steckdose anschließen:

• Die Steckdose muss geerdet sein.
- Die Steckdose muss die maximale Leistungsaufnahme gemäß Typenschild abgesichert sein (siehe Beschreibung Ihres Wäschetrockners).
• Die Netzspannung muss die dem Typenschild entsprechen (siehe Beschreibung Ihres Wäschetrockners)
- Die Steckdose muss mit dem Stecker des Wäschetrockners kompatibel sein. Sollte dies nicht der Fall sein, muss entweder der Stecker oder die Steckdose ausgetauscht werden.

! Der Wäschetrockner darf nicht im Freien installiert werden, selbst wenn der entsprechende Bereich geschützt ist. Ein Wäschetrockner stellt eine ernsthafte Gefahr dar, wenn er Regen oder starken Winden ausgesetzt wird.

! Nach der Installierung müssen sich Kabel und Stecker des Wäschetrockners leicht erreichen lassen können.

! Kein Verlängerungskabel verwenden

! Das Stromkabel darf keine Biege- oder Quetschstellen aufweisen.

! Das Stromkabel der Gerätes muss regelmäßig überprüft werden. Ein Austausch dieses darf nur von einem konzessionierten Elektroinstallateur vorgenommen werden (siehe Kundendienst). Neue oder längere Stromkabel sind von konzessionierten Service - Partnern erhältlich.

! Der Hersteller übernimmt keinerlei Haftung, sollten diese Regeln nicht genau beachtet werden.

! Sollten sie sich über einen der obigen Punkte nicht ganz im klaren sein, dann ziehen sie bitte einen qualifizeirten Elektriker zu Rate.

Vor der Inbetriebsetzung Ihres Wäschetrockners

Nach der Installierung des Wäschetrockners und vor dessen Verwendung muss die Innenfläche der Trommel gesäubert werden, um Staub, der sich während des Transports angesammelt haben könnte, zu entfernen.

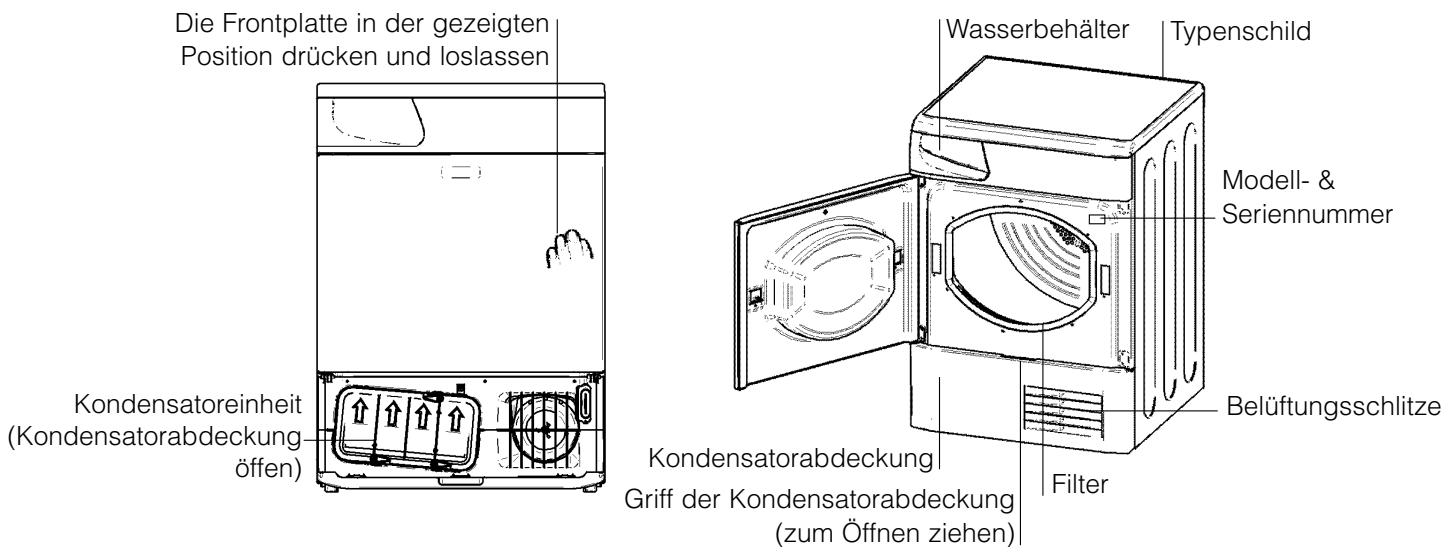

Tür öffnen

Die Frontplatte in der gezeigten Position drücken und loslassen Kondensatoreinheit (Kondensatorabdeckung öffen) Wasserbehälter Typenschild Modell- & Seriennummer Kondensatorabdeckung Griff der Kondensatorabdeckung (zum Öffnen ziehen) Filter Belüftungsschlitze

Aufbau

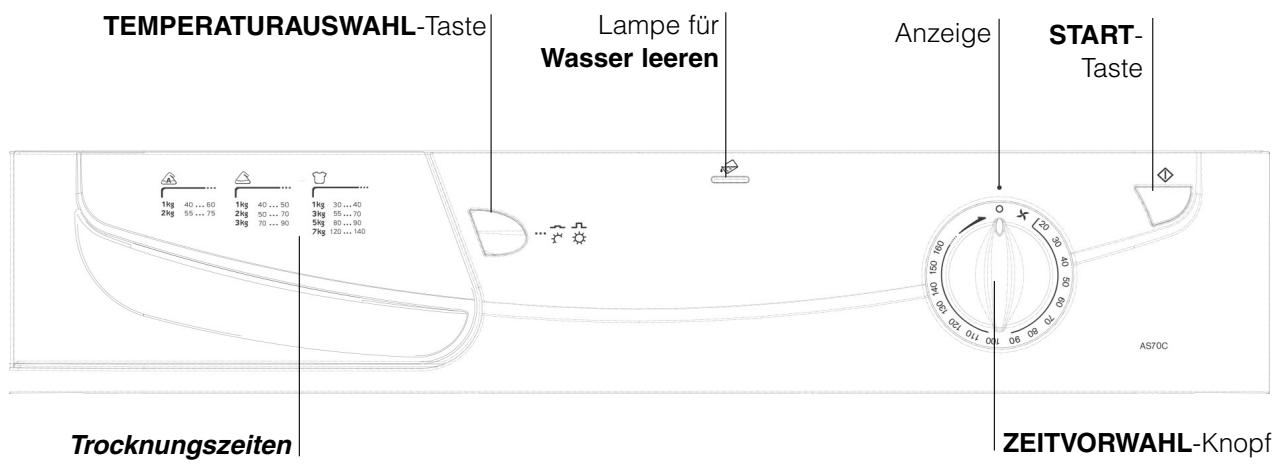

Bedienblende

TEMPERATURAUSWAHL-Taste Lampe für Wasser leeren Anzeige START- Taste 1kg 40...60 1kg 40...50 1kg 30...40 2kg 55...75 2kg 50...70 3kg 55...70 3kg 70...90 5kg 80...90 7kg 120...140 Trocknungszeiten ZEITVORWAHL-Knopf ASFOC

Mit der START-Taste ◇ wird das ausgewählte Programm gestartet (siehe Start und Programme).

Mit der TEMPERATURAUSWAHL-Taste wird die beim Trocknen der Wäsche verwendete Temperatur ausgewählt (siehe Start und Programme). NICHT EINGEDRÜCKT: HOHE Temperatur 🌐 EINGEDRÜCKT: NIEDRIGE Temperatur 🌐

Unter „Trocknungszeiten“ werden Informationen über Gewebearten und Ladekapazitäten in einem benutzerfreundlichen Tabellenformat bereitgestellt.

Baumwolle
Synthetik
Acrylfasern und andere empfindliche Fasern

Die Lampe für Wasser leeren 📋 gibt an, dass der Wasserbehälter voll ist und geleert werden muss. Diese Lampe bleibt ein paar Sekunden eingeschaltet, nachdem der leere Wasserbehälter wieder eingesetzt wird. Dazu muss der Trockner in Betrieb sein.

Hinweis: Beim Auffüllen des Wasserbehälters leuchtet die Lampe auf. Die Heizung wird abgeschaltet und die Wäsche wird nicht getrocknet.

Mit dem ZEITVORWAHL-Knopf wird die Trocknungszeit eingestellt: Dieser Knopf muss so weit im Uhrzeigersinn gedreht werden, bis die gewünschte Trocknungszeit angezeigt wird, (den Knopf niemals gegen den Uhrzeigersinn drehen) (siehe Start und Programme).

Programmauswahl

1. Den Wäschetrockner an die Steckdose anschließen.
2. Die Wäsche je nach Gewebeart sortieren (siehe Gewebeart).
3. Die Tür öffnen und sicherstellen, dass der Filter sauber ist und korrekt eingesetzt wurde und der Wasserbehälter leer und korrekt positioniert ist (siehe Wartung).
4. Die Maschine beladen und dabei sicherstellen, dass keine Wäschestücke zu nah an der Türdichtung sind. Die Tür schließen.
5. Das geeignete Trocknungszeit auswählen. Beziehen Sie dazu auf die Tabelle mit den für die verschiedenen Stoffarten empfohlenen Trocknungszeiten (siehe Gewebeart).
6. Die Temperatur mit der TEMPERATURAUSWAHL-Taste einstellen.

7. Durch Drehen des ZEITVORWAHL-Knopfs im Uhrzeigersinn die gewünschte Trocknungszeit auswählen.

8. Die START-Taste zur Inbetriebsetzung des Wäschetrockners drücken.
   Während eines Trocknungszyklus kann die Wäsche überprüft und einzelne Wäschestücke, die schon trocken sind, entnommen werden. In diesem Fall muss nach dem Schließen der Tür zum Fortsetzen des Zyklus erneut die START-Taste gedrückt werden.

9. Ca. 10 Minuten vor Ende eines Programms beginnt die ABKÜHL-Phase (Wäsche wird abgekühlt). Diese Phase sollte immer vollständig ausgeführt werden.
10. Nun können Sie die Tür öffnen, die Wäsche herausnehmen, den Filter säubern und wieder einsetzen. Den Wasserbehälter leeren und wieder einsetzen (siehe Wartung).
11. Den Netzstecker aus der Steckdose ziehen.

Hinweis: Das ABKÜHL-PROGRAMM kann zum Auffrischen der Wäsche verwendet werden. - Dazu den ZEITSCHALTER mit dem Abkühlprogramm-Symbol mit der Anzeige in Schritt 5 oben* ausrichten.

Tipps zum Sortieren Ihrer Wäsche

• Symbole auf den Etiketten überprüfen, um sicherstellen zu können, dass die entsprechenden Wäschestücke trocknergeeignet sind.
  • Die Wäsche nach Gewebearten sortieren.
  • Taschen leeren und Knöpfe überprüfen.
• Reißverschlüsse und Haken schließen und lose Gürtel und längere Schnüre zusammenbinden.
• Jedes Wäschestück auswringen, um schon im Voraus möglichst viel Wasser zu entfernen.
  ! Keine tropfend nasse Wäsche in den Trockner legen.

Maximale Beladungskapazität

Die maximale Beladungskapazität sollte nicht überschritten werden. Die nachfolgenden Gewichte beziehen sich auf Trockenwäsche:

Naturfasern:

max. 7 kg

Kunststofffasern:

max. 3 kg

! Den Trockner NICHT überladen, da dies die Trocknungsleistung beeinträchtigt.

Typische Ladung
• Hinweis: 1kg = 1000g

Kleidungsstücke
Bluse aus	Baumwolle	150 g
	Andere	100 g
Kleid aus	Baumwolle	500 g
	Andere	350 g
Jeans		700 g
10 Windeln		1000 g
Hemd aus	Baumwolle	300 g
	Andere	200 g
T-Shirt		125 g

Haushaltswaren
Bettüberzug aus (für Doppelbett)	Baumwolle	1500 g
	Andere	1000 g
Große Tischdecke		700 g
Kleine Tischdecke		250 g
Geschirrtuch		100 g
Badetuch		700 g
Handtuch		350 g
Bettlaken – Doppelbett		500 g
Bettlaken – Einzelbett		350 g

Am Ende eines Trocknungszyklus kann Wäsche aus Baumwolle noch feucht sein, falls Artikel aus Baumwolle und Synthetik zusammen in den Trockner gelegt wurden. In diesem Fall kann die Wäsche einfach noch etwas mehr in der Maschine getrocknet werden.

- Hinweis: Die letzten 10 Minuten sind am Ende jedes eingestellten Trocknerprogramms für das Kaltschleudern reserviert. Beim Einstellen der Trockenzeit ist dies zu berücksichtigen, da Ihre Wäschestücke bei diesem Vorgang nicht getrocknet werden.

Pflegeetiketten

Prüfen Sie die Etiketten an Ihren Kleidungsstücken, insbesondere dann, wenn für ein bestimmtes Kleidungsstück das erste Mal im Trockner verwendet wird. Typische Symbole sind:

Kann im Wäschetrockner getrocknet werden

Nicht geeignet für Wäschetrockner

Bei hoher Temperatur im

Wäschetrockner trocknen

Bei niedriger Temperatur im

Wäschetrockner trocknen

Artikel, die sich nicht für den Wäschetrockner eignen

• Artikel, die Gummi oder gummiähnliche Materialien enthalten oder einen Kunststoffüberzug umfassen (Kissen oder PVC-Regenkleidung), andere leicht entzündbare Artikel oder Gegenstände, die leicht entzündbare Substanzen enthalten (wie zum Beispiel ein Handtuch, auf dem sich etwas Haarspray befindet).
  • Glasfasern (z.B.manche Vorhangarten)
• Wäschestücke, die chemisch gereinigt wurden
• Mit dem ITCL Code gekennzeichnete Wäschestücke (siehe Artikel, bei denen besondere Sorgfalt erforderlich ist). Solche Artikel können mit speziellen Produkten zu Hause chemisch gereinigt werden. In diesem Fall die Gebrauchsanweisung genau befolgen.
• Große und sperrige Artikel (Federbetten, Schlafsäcke, Kissen, große Tagesdecken usw.). Diese dehnen sich beim Trocknen aus und würden dadurch eine ausreichende Luftzirkulation im Trockner verhindern.

Artikel, bei denen besondere Sorgfalt erforderlich ist

Decken und Bettüberwürfe: Artikel aus Acrylfasern (Acilan, Courtelle, Orion, Dralon) müssen vorsichtig bei NIEDRIGER Temperatur getrocknet werden. Außerdem dürfen solche Artikel nicht zu lange getrocknet werden.

Kleidungsstücke mit Falten oder plissierte

Kleidungsstücke: Die am Artikel angegebenen Trocknungsanweisungen des Herstellers beachten.

Gestärkte Kleidungsstücke: Solche Artikel nicht zusammen mit nicht gestärkten Wäschestücken trocknen. Sicherstellen, dass möglichst viel der Stärkelösung entfernt wurde, bevor die Artikel in den Trockner gelegt werden. Die Wäsche nicht zu sehr trocknen: die Stärke wird sonst zu Pulver und macht die entsprechenden Kleidungsstücke schlaff, was dem eigentlichen Zweck der Stärke entgegenwirkt.

Trocknungszeiten

In der nachfolgenden Tabelle werden UNGEFÄHRE Trocknungszeiten in Minuten angegeben. Die Gewichtsangaben beziehen sich dabei auf trockene Wäsche:

Baumwollartikel [KBCT] [3XDB]Hohe (volle) Temperatur
Trocknungszeiten - bei einem Schleudern mit 800-1000 Umdrehungen pro Minute in der Waschmaschine
		Halbe Ladung				Volle Ladung
1kg	2kg	3kg	4kg	5kg	6kg	7kg
30-40	40-55	55-70	70-80	80-90	95-120	120-140
Synthetikartikel [IMAGE]Niedrige (weniger gewebestrapazierende) Temperatur [IMAGE]
Trocknungszeiten - bei reduziertem Schleudern in der Waschmaschine
		Halbe Ladung			Volle Ladung
1kg		2kg			3kg
40-50		50-70			70-90
Acrylfasern [IMAGE]Niedrige (weniger gewebestrapazierende) Temperatur [IMAGE]
Trocknungszeiten - bei reduziertem Schleudern in der Waschmaschine
Halbe Ladung			Volle Ladung
1kg			2kg
40-60			55-75

Hierbei handelt es sich nur um ungefähre Zeitangaben, die von folgenden Faktoren abhängen können:

• Menge des nach dem Schleudergang in der Wäsche zurückbleibenden Wassers. In Handtüchern und Feinwäsche bleibt zum Beispiel mehr Wasser zurück.
• Stoffbeschaffenheit: Artikel aus derselben Qualität jedoch mit anderer Beschaffenheit oder Dicke können länger oder kürzer zum Trocknen brauchen.
• Menge: Einzelne Wäschestücke oder kleine Ladungen können unter Umständen länger zum Trocknen brauchen.
• Trockenheit: Wenn die Wäsche später gebügelt werden soll, kann sie in einem noch leicht feuchten Zustand aus dem Trockner genommen werden. Andere Wäschestücke können so lange im Trockner bleiben, bis sie vollkommen trocken sind.
  • Temperatureinstellung.
• Raumtemperatur: Wenn sich der Trockner in einem kalten Raum befindet, dauert es länger, bis die Wäsche trocken ist.
• Sperrige Artikel: Der Trockner kann auch für sperrige Artikel verwendet werden. Dabei empfiehlt es sich jedoch, diese mehrmals aus dem Trockner zu nehmen und kräftig zu schütteln, bevor der Trocknungszyklus fortgesetzt wird.

! Wäsche niemals übermäßig trocknen.

Alle Gewebe enthalten eine geringe Menge an natürlicher Feuchtigkeit, wodurch sie weich und flauschig bleiben.

! Diese Maschine wurde gemäß internationaler

Sicherheitsnormen entworfen und hergestellt.

Die Warnhinweise dienen Ihrer Sicherheit und müssen unbedingt befolgt werden.

Allgemeine Sicherheitshinweise

- Dieser Wäschetrockner darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten bzw. mit mangelnden Erfahrungen und Kenntnissen verwendet werden, außer wenn sie von einer Person, die für deren Sicherheit verantwortlich ist, beaufsichtigt werden oder zuvor entsprechende Anweisungen zur Verwendung der Maschine erhielten.

- Dieser Wäschetrockner ist nur für den Privatgebrauch vorgesehen.

• Die Maschine nicht mit nassen Händen oder Füßen berühren.

- Netzstecker nur per Hand von der Steckdose trennen und nicht am Netzkabel ziehen.

- Kinder dürfen sich während des Betriebs des Trockners nicht in dessen Nähe aufhalten. Nach der Verwendung des Trockners, diesen ausschalten und den Netzstecker herausziehen. Die Tür nicht offen lassen, damit der Trockner von Kindern nicht als Spielzeug verwendet werden kann.

- Sicherstellen, dass Kinder nicht unbeaufsichtigt bleiben und mit dem Wäschetrockner spielen könnten.

- Die Maschine muss korrekt installiert werden und über ausreichend Belüftung verfügen. Der vorne am Trockner befindliche Lufteinlass und die hinten am Trockner befindliche Entlüftungsvorrichtung dürfen niemals auf irgendeine Weise behindert oder blockiert werden (siehe Installierung).

- Den Trockner niemals auf einen Teppichboden stellen, bei dem die Florhöhe verhindern würde, dass Luft von unten in den Trockner einströmen kann.

- Vor dem Beladen sicherstellen, dass der Trockner leer ist.

• Die Rückseite des Trockners kann sehr heiß werden. Deshalb diesen Bereich während des Betriebs nicht berühren.

- Den Wäschetrockner nur verwenden, wenn Filter, Wasserbehälter und Kondensator sicher und korrekt angebracht sind (siehe Wartung).

- Im Trockner keinen flüssigen Weichspüler verwenden; diesen beim letzten Spülgang Ihrer Waschmaschine hinzufügen.

- Die maximale Ladekapazität des Trockners niemals überschreiten (siehe Gewebeart).

- Nicht tropfend nasse Artikel in den Trockner legen.

- Nur solche Artikel in den Trockner legen, die mit Waschmittel und Wasser gewaschen und danach gründlich gespült und geschleudert wurden. Artikel, die NICHT mit Wasser gewaschen wurden, stellen ein Brandrisiko dar.

- Alle an den Pflegeetiketten gemachten Anweisungen genau durchlesen (siehe Gewebeart).

- Keine Wäsche trocknen, die mit Chemikalien behandelt wurde.

- Niemals Wäsche trocknen, die mit entzündbaren Stoffen kontaminiert wurde (wie beispielsweise Speiseöl, Aceton, Alkohol, Benzin, Kerosin, Fleckenentferner, Terpentin, Wachs, Wachsentferner oder Haarsprays), es sei denn, dass diese zuerst in heißem Wasser mit einer größeren Menge Waschmittel gewaschen wurde.

- Niemals Artikel oder Kleidungsstücke aus Gummi bzw. mit Gummiunterseite, mit Schaumgummi gefüllte Kissen, Schaumstoff (Latexschaum), Gummi, Plastik, Duschhauben, wasserdichte Textilien, Windelhosen oder -einlagen, PE oder Papier im Wäschetrockner trocknen.

- Den Trockner nicht für große und übermäßig sperrige Artikel verwenden.

• Acrylfasern nicht bei hoher Temperatur trocknen.
• Jedes Programm mit einer Abkühlphase beenden.
• Den Trockner nicht ausschalten, während die Artikel darin noch warm sind.
• Den Filter nach jeder Verwendung reinigen (siehe Wartung).
• Den Wasserbehälter nach jeder Verwendung leeren (siehe Wartung).
• Die Kondensatoreinheit in regelmäßigen Abständen reinigen (siehe Wartung).
  • Die Ansammlung von Flusen im Trockner verhindern.
• Niemals auf den Trockner steigen. Dies kann zu einer Beschädigung führen.
• Immer die für die Stromversorgung geltenden Normen und Anforderungen erfüllen (siehe Installierung).
• Nur originale Ersatzteile und Zubehöre verwenden (siehe Kundendienst).

! ACHTUNG: Den Wäschetrockner niemals vor Ablauf des Trocknungszyklus anhalten. Lässt sich dies nicht vermeiden, sämtliche Artikel schnell aus dem Trockner nehmen und zur Abkühlung ausbreiten.

Recycling- & Entsorgungsinformationen

Aufgrund unseres fortwährenden Engagements für Umweltschutz behalten wir uns das Recht vor, hochwertige recycelte Komponenten zu verwenden, durch die die Kosten für unsere Kunden sowie der Materialverbrauch möglichst gering gehalten werden können.

• Entsorgung des Verpackungsmaterials: Befolgen Sie örtliche Vorschriften, damit das Verpackungsmaterial recycelt werden kann.
• Um das Verletzungsrisiko für Kinder möglichst gering halten zu können, sollten Tür und Stecker entfernt und das Netzkabel bündig mit dem Gerät abgeschnitten werden. Diese Teile sollten separat entsorgt werden, um sicherstellen zu können, dass das Gerät nicht mehr an die Stromversorgung angeschlossen werden kann.

Entsorgung von Elektroaltgeräten

Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf

die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass

Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energiesparender Betrieb und Umweltschutz

• Wäsche auswringen, um überschüssiges Wasser vor dem Beladen in den Trockner zu entfernen (wird zuerst eine Waschmaschine verwendet, einen Zyklus mit hoher Schleuderzahl auswählen).
  Dadurch kann während des Trocknens nicht nur Zeit, sondern auch wertvolle Energie gespart werden.
• Um Energie sparen zu können, die Maschine möglichst immer vollladen. Einzelne Artikel oder kleinere Ladungen brauchen länger zum Trocknen.
• Den Filter nach jeder Verwendung reinigen, um die Energieverbrauchskosten möglichst gering halten zu können (siehe Wartung).

Stromversorgung abschalten

! Den Trockner bei Nichtverwendung, während der Reinigung und allen Wartungsarbeiten vom Stromnetz trennen.

Filter nach jedem Zyklus reinigen

Der Filter stellt einen wichtigen Bestandteil Ihres Trockners dar: Er nimmt Flusen und Fasern auf, die sich während des Trocknens ansammeln. Außerdem können kleine Gegenstände am Filter hängen bleiben. Deshalb muss der Filter nach jedem Zyklus gereinigt werden. Dazu den Filter unter laufendes Wasser halten oder mit einem Staubsauger reinigen. Wenn der Filter verstopft ist, wird sich dies in großem Maße auf die Luftzirkulation im Trockner auswirken. Dies bedeutet längere Trocknungszeiten und einen höheren Energieverbrauch. Außerdem kann dies auch zu einer Beschädigung des Trockners führen.

Der Filter befindet sich vor der Trocknerverkleidung (siehe Diagramm).

Filter herausnehmen:

1. Den Plastikgriff des Filters nach oben ziehen (siehe Diagramm).
2. Den Filter reinigen und wieder korrekt einsetzen. Dabei sicherstellen, dass der Filter vollständig bündig in der Trocknerverkleidung platziert ist.

! Den Trockner nicht ohne eingebauten Filter verwenden.

Wasserbehälter nach jedem Zyklus leeren

Den Behälter aus dem Trockner ziehen und das Wasser in eine Spüle oder einen anderen geeigneten Abfluss gießen. Den Wasserbehälter wieder sicher anbringen. Prüfen und entleeren Sie den Behälter vor Beginn jedes Trocknerprogramms

Trommelinspektion nach jedem Zyklus

Die Trommel mit der Hand drehen, um kleine Artikel, die im Trockner zurückgeblieben sein können (wie zum Beispiel Taschentücher) zu entfernen.

Wasserbehälter Filter Kondensatoreinheit Kondensatorabdeckung Befestigungsvorrichtungen Griff Lufteinlass

Trommelreinigung

! Keine Scheuermittel, Stahlwolle oder Edelstahlreiniger zum Säubern der Trommel verwenden.

An der Edelstahltrommel kann sich mit der Zeit ein farbiger Film bilden. Dies kann durch Wasser und/oder Waschmittel- oder Weichspülerrückstände verursacht werden, beeinträchtigt jedoch auf keinerlei Weise die Leistung des Trockners.

Kondensatoreinheit reinigen

Die Kondensatoreinheit regelmäßig (einmal im Monat) ausbauen und Flusenansammlungen zwischen den Platten entfernen, indem die Einheit unter kaltem Wasser abgespült wird. Während des Ausspülens sollte die Rückseite der Kondensatoreinheit nach oben zeigen. Kondensator ausbauen:

1. Den Netzstecker aus der Steckdose ziehen und die Tür öffen.
2. Die Kondensatorabdeckung durch Ziehen öffnen (siehe Abbildung). Die beiden Befestigungsvorrichtungen durch Drehen um 90° gegen den Uhrzeigersinn lösen, dann am Griff ziehen und den Kondensator vom Trockner ausbauen.
3. Die Oberfläche der Dichtungen reinigen und die Einheit wieder einsetzen. Dabei darauf achten, dass die Befestigungsvorrichtungen sicher angebracht sind.

Reinigung

• Externe Teile aus Metall oder Kunststoff sowie Gummiteile können mit einem feuchten Tuch gereinigt werden.
• Das vordere Lufteinlassgitter und die Entlüftungsvorrichtungen hinten am Trockner regelmäßig (alle 6 Monate) mit einem Staubsauger reinigen, um jegliche Ansammlungen von Fasern, Flusen oder Staub zu entfernen. Außerdem müssen die Filterbereiche und die Vorderseite des Kondensators gelegentlich mit einem Staubsauger gereinigt werden, um Flusenansammlungen zu entfernen.
  ! Keine Lösungs- oder Scheuermittel verwenden.
  ! Die in Ihrem Trockner befindlichen Lagerkomponenten müssen nicht geschmiert werden.
  ! Den Trockner regelmäßig von einem zugelassenen Monteur überprüfen lassen, um einen sicheren Betrieb der Maschine in elektrischer und mechanischer Hinsicht sicherstellen zu können (siehe Kundendienst).

Wasserhaln Rückseite Vorderseite Kondensatoreinheit

Bei einer Gerätestörung bitte zunächst folgende, mögliche Ursachen überprüfen, bevor Sie sich an unseren autorisierten Kundendienst werden:

Problem:

Mögliche Ursache / Lösung:

Trockner startet nicht.

• Der Netzstecker ist nicht eingesteckt oder es ist kein richtiger Kontakt zwischen Netzstecker und der Steckdose vorhanden.
• Stromausfall.
• Durchgebrannte Sicherung. Schließen Sie ein anderes Gerät an die Steckdose an.
• Wird ein Verlängerungskabel verwendet? Versuchen Sie, das Stromkabel des Trockners direkt an die Steckdose anzuschließen.
• Ist die Tür nicht richtig zu?
• Der ZEITVORWAHL-Knopf wurde nicht richtig eingestellt (siehe Start und Programme).
  • Die START-Taste wurde nicht gedrückt (siehe Start und Programme).

Wäsche trocknet nur langsam.

• Der Filter wurde nicht gereinigt (siehe Wartung).
• Muss der Wasserbehälter geleert werden? Ist die Lampe für „Wasser leeren“ eingeschaltet? (siehe Wartung).
• Muss der Kondensator gereinigt werden? (siehe Wartung).
• Die Temperatureinstellung eignet sich nicht für die zu trocknende Gewebeart (siehe Start und Programme, und siehe Gewebeart).
• Es wurde nicht die für die Ladung korrekte Trocknungszeit ausgewählt (siehe Gewebeart).
• Lufteinlassgitter oder hintere Entlüftungsvorrichtungen sind blockiert (siehe Installierung, und siehe Wartung).
  • Die Wäsche war zu nass (siehe Gewebeart).
• Der Trockner wurde überladen (siehe Gewebeart).

Bevor Sie den autorisierten Kundendienst anrufen:

• Versuchen Sie, mit Hilfe der Fehlersuchtabelle das Problem selbst zu lösen (siehe Fehlersuche).
• Falls Sie das Problem nicht selbst lösen können, schalten Sie den Trockner aus und rufen Sie den Kundendienst in Ihrer Nähe an.

Vom Kundendienst benötigte Information:

• Name, Adresse und Postleitzahl
- Telefonnummer
- Kurze Beschreibung des Problems
- Kaufdatum
- Trocknermodell (Mod.)
- Seriennummer (S/N)

Diese Informationen können Sie dem Typenschild an der Türinnenseite der Maschine entnehmen.

Ersatzteile

Wenn Sie versuchen, den Trockner selbst zu reparieren oder von einer nicht dafür autorisierten Person reparieren zu lassen, kann dies zu Verletzungen und einer Beschädigung des Gerätes sowie zum Erliegen der Herstellergewährleistung führen. Wenden Sie sich bei Störungen ausschließlich an einen autorisierten Vertragskundendienst. Die Ersatzteile wurden ausschließlich für dieses Gerät entwickelt und sollten nicht für andere Zwecke verwendet werden.

English, 1

Italiano, 11

Français, 21

Deutsch, 31

Español, 41

Português, 51

Nederlands, 61

AS70C AS70CX

Índice de materias

Instalación, 42

Technische dienst, 70

Reserveonderdelen

Voor u de technische dienst belt:
