MANUAL DE USUARIO AS 70 C HOTPOINT

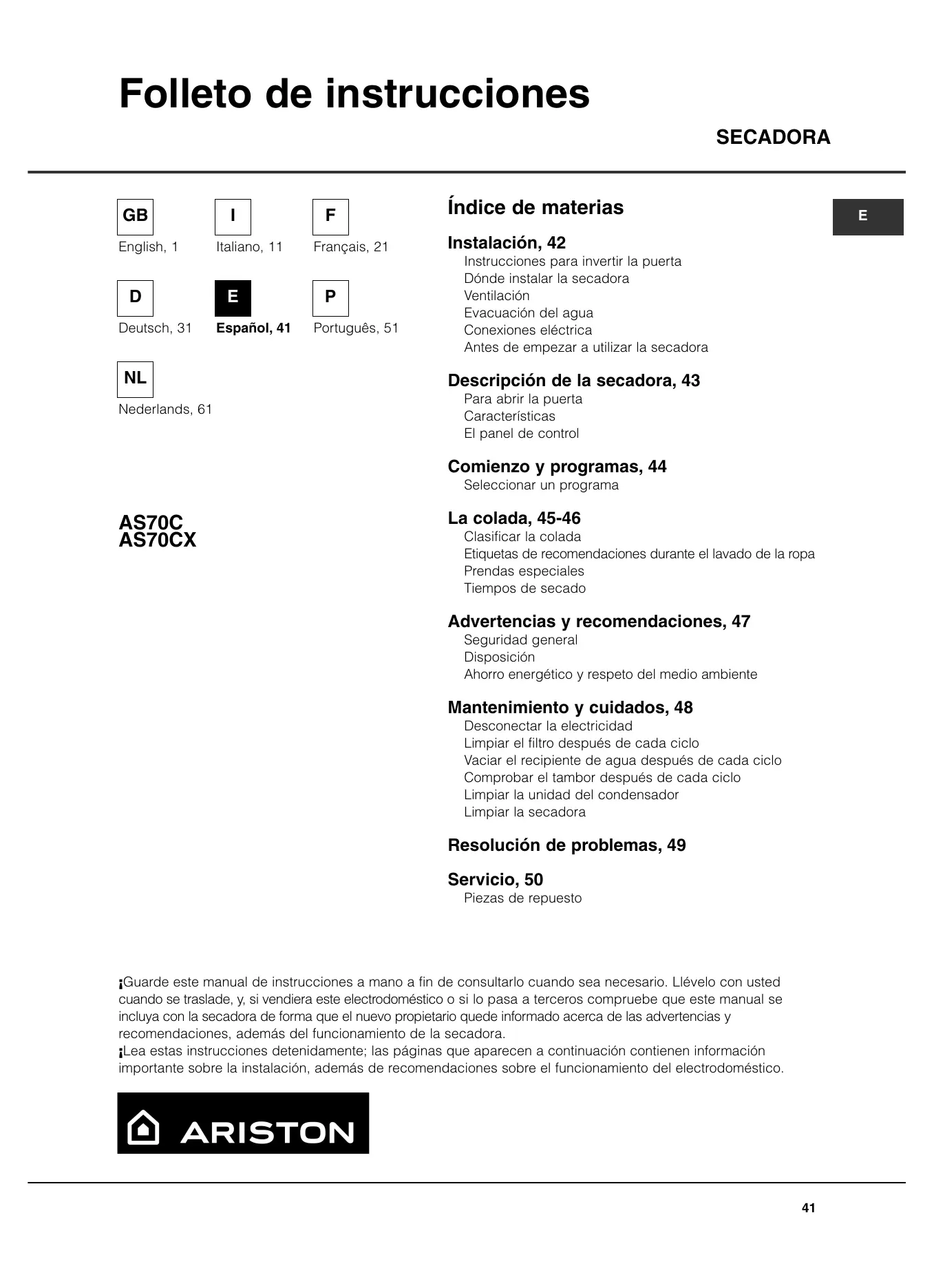

Folleto de instrucciones SECADORA

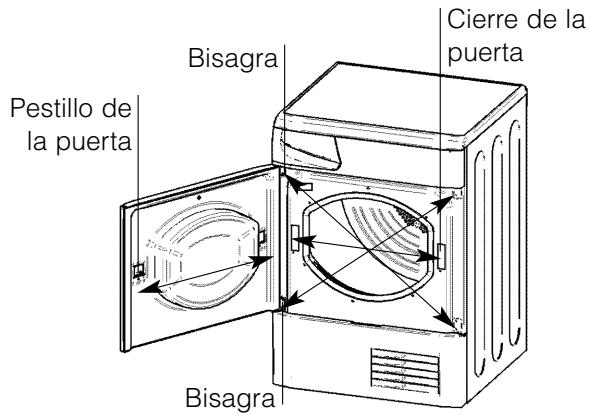

Português, 51 Instalación, 42 Instrucciones para invertir la puerta Dónde instalar la secadora Ventilación Evacuación del agua Conexiones eléctrica Antes de empezar a utilizar la secadora Descripción de la secadora, 43 Para abrir la puerta Características El panel de control Comienzo y programas, 44 Seleccionar un programa AS70C AS70CX La colada, 45-46 Clasificar la colada Etiquetas de recomendaciones durante el lavado de la ropa Prendas especiales Tiempos de secado Advertencias y recomendaciones, 47 Seguridad general Disposición Ahorro energético y respeto del medio ambiente Mantenimiento y cuidados, 48 Desconectar la electricidad Limpiar el filtro después de cada ciclo Vaciar el recipiente de agua después de cada ciclo Comprobar el tambor después de cada ciclo Limpiar la unidad del condensador Limpiar la secadora Resolución de problemas, 49 Servicio, 50 Piezas de repuesto ¡Guarde este manual de instrucciones a mano a fin de consultarlo cuando sea necesario. Llévelo con usted cuando se traslade, y, si vendiera este electrodoméstico o si lo pasa a terceros compruebe que este manual se incluya con la secadora de forma que el nuevo propietario quede informado acerca de las advertencias y recomendaciones, además del funcionamiento de la secadora. ¡Lea estas instrucciones detenidamente; las páginas que aparecen a continuación contienen información importante sobre la instalación, además de recomendaciones sobre el funcionamiento del electrodoméstico.

Dónde instalar la secadora Evacuación del agua Instale la secadora lejos de estufas, calentadores o cocinas, ya que las llamas pueden dañar el electrodoméstico. Si va a instalar el espacio mínima 10 mm electrodoméstico debajo de una encimera, asegúrese de dejar un espacio de 10 mm entre la parte superior y espacio mínima 15 mm cualquier otro objeto que vaya encima o sobre la máquina y un espacio de 15 mm entre los costados y el mobiliario lateral o paredes. Esto asegura la correcta circulación de aire. Asegúrese que los respiraderos traseros no estén obstruidos.

Ventilación Cuando la secadora está en uso, debe haber una ventilación adecuada. Asegúrese que coloca la secadora en un lugar que no tenga humedad y con una circulación de aire adecuada. El flujo de aire alrededor de la secadora es esencial para condensar el agua producida durante el lavado, la secadora no funcionará eficazmente en un espacio cerrado armario. ! No es aconsejable instalar la secadora en un armario y bajo ningún concepto debe instalarse detrás de una puerta con un mecanismo de seguridad con bloqueo, una puerta corredera o una puerta con una bisagra colocada en el lado opuesto a la de la puerta de la secadora. ¡ Si utiliza la secadora en un cuarto pequeño o frío podría experimentarse condensación. Instrucciones para invertir la puerta Bisagra Cierre de la puerta Pestillo de la puerta Bisagra La puerta de la secadora es reversible y puede cambiarse con suma facilidad. Cambie diagonalmente los soportes con bisagras y los tornillos de sujeción. Cambie el pestillo de la puerta con las placas de sujeción contrarias (véase el diagrama a continuación).

Si la secadora está instalada cerca de un desagüe, el agua puede evacuarse por este desagüe. Esto evita la necesidad de vaciar el recipiente de agua. Si la secadora se apila sobre una lavadora o se instala junto a ella puede compartir el mismo desagüe. El desagüe debe estar a menos de 1 m desde la parte inferior de la secadora. Quite la sujeción y la manguera de la posición indicada (véase el diagrama). Quite la sujeción y la manguera de aquí... Coloque una manguera de la ...coloque la nueva longitud adecuada en la nueva manguera y vuelva a posición (véase el diagrama) y poner la sujeción aquí vuelva a colocar la sujeción. ! Asegúrese de que la manguera no queda aplastada o retorcida cuando la secadora esté en su ubicación final. Conexiones eléctricas Compruebe lo siguiente antes de introducir el enchufe en la toma eléctrica: El enchufe debe llevar conexión a tierra. El enchufe debe tener la capacidad suficiente para soportar la máxima potencia de los electrodomésticos, lo que se indica en la matrícula (véase Descripción de la secadora). El voltaje de potencia debe encontarse dentro de los valores indicados en la matrícula (véase Descripción de la secadora). La toma debe ser compatible con el enchufe de la secadora. Si este no es el caso, cambie el enchufe o la toma. ¡La secadora no debe instalarse en el exterior, incluso si el espacio destinado a estos efectos está resguardado. Puede ser muy peligroso si está expuesta a la lluvia o tormentas. ¡Una vez instalada, el cable eléctrico y el enchufe de la secadora deben estar al alcance de la mano. ¡No utilice cables alargadores. ¡El cable de alimentación no debe estar ni doblado ni torcido. ¡Debe comprobarse periódicamente el cable de la fuente de alimientación y cambiarse con un cable especialmente preparado para esta secadora e instalarse únicamente por técnicos autorizados (véase Servicio). Los cables de alimentación nuevos o más largos pueden adquirirse adicionalmente de distribuidores autorizados. ¡El fabricante declina toda responsabilidad en caso de no seguirse alguna de estas normas. ¡En caso de cualquier duda consulte con un electricista cualificado. Antes de empezar a utilizar la secadora Una vez haya instalado la secadora y antes de utilizarla, limpie el interior del tambor para retirar el polvo que haya podido acumularse durante el transporte. Descripción de la secadora Para abrir la puerta Características Pulse y suelte el panel delantero en la posición indicada

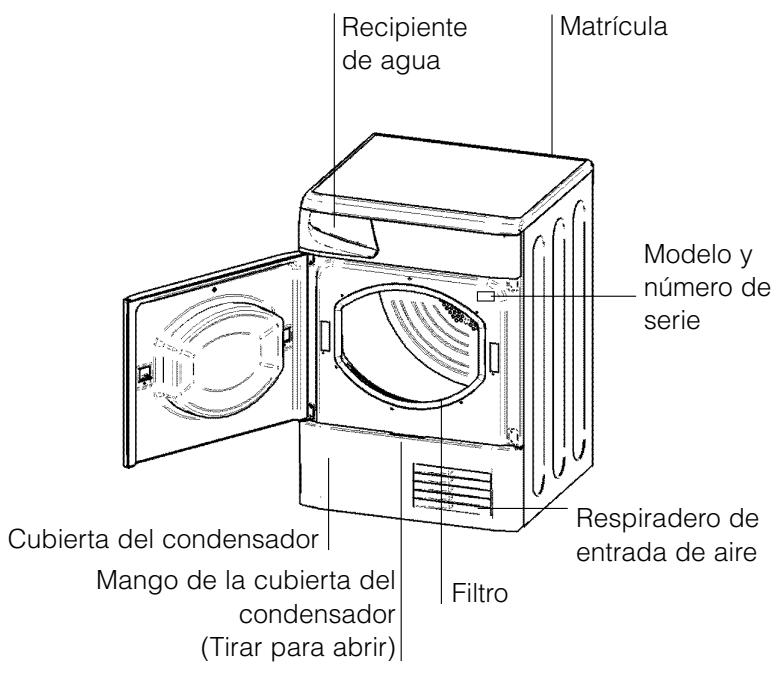

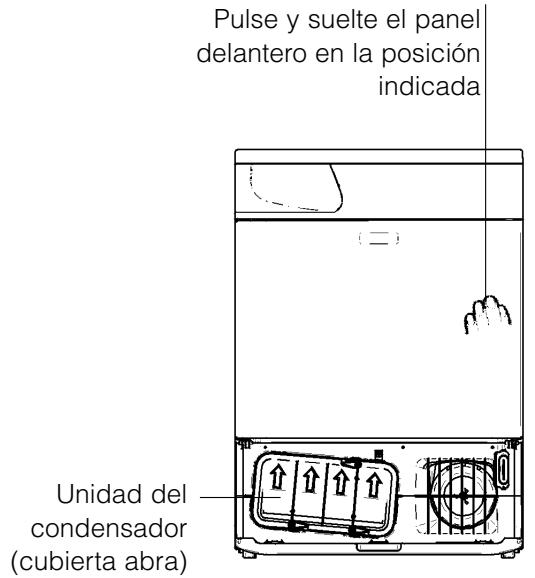

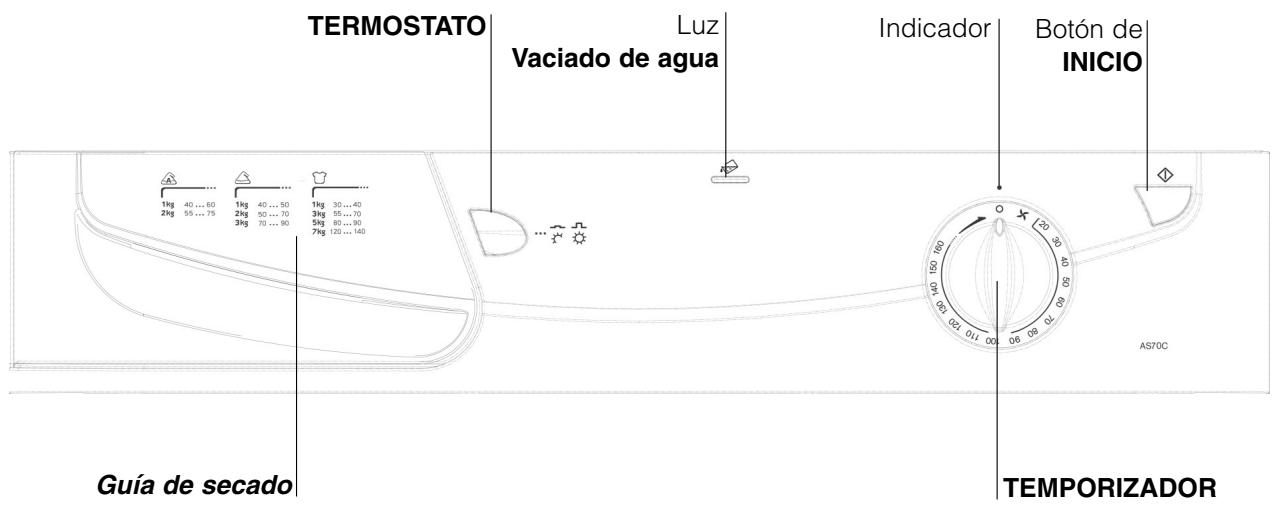

Recipiente de agua Matrícula Modelo y número de serie Unidad del condensador (cubierta abra) Respiradero de entrada de aire Cubierta del condensador Mango de la cubierta del condensador (Tirar para abrir) Filtro Luz Vaciado de agua Guía de secado El botón de INICIO comienza a secar un programa seleccionado (véase Comienzo y Programas). El TERMOSTATO selecciona la temperatura de secado (véase Comienzo y Programas). FUERA: MUCHO calor DENTRO: POCO calor La Guía de secado le permite consultar una tabla fácil de usar de tipos de tejido y capacidades de carga. Algodón Sintéticos Acrílicos y otros tejidos delicados Indicador Botón de INICIO TEMPORIZADOR El indicador de Vaciado de agua indica que el recipiente de agua está lleno y debe vaciarse. La luz tardará unos segundos en apagarse después de reemplazar el recipiente de agua vacío, la secadora debe estar funcionando para que suceda esto. Nota: Si se llena el recipiente de agua, se ilumina la luz, se apaga el calor y su ropa no se secará. El TEMPORIZADOR establece el tiempo de secado: Hágalo girar hacia la derecha, nunca hacia la izquierda, hasta que el indicador señale el tiempo de secado que desea (véase Comienzo y Programas).

Comienzo y Programas

Seleccionar un programa

Enchufar la secadora a la toma eléctrica.

Clasifique la colada según la clase de tejido (véase La colada).

Abra la puerta y asegúrese que el filtro está limpio y en posición y que el recipiente de agua está vacío e instalado (véase Mantenimiento).

Cargue la máquina y asegúrese que no haya ninguna prenda atrapada en el cierre de la puerta. Cierre la puerta.

5. Seleccione el tiempo de secado consultando la

tabla de Guía de secado para el tipo de tejido que está secando (véase La colada). - Ajuste la temperatura con el TERMOSTATO. - Seleccione un tiempo de secado, girando el TEMPORIZADOR hacia la derecha*. Nota:

6. Pulse el botón de INICIO para empezar.

Durante el programa de secado, usted puede comprobar la colada y sacar las prendas que ya se han secado mientras el resto continúa secándose. Cuando vuelva a cerrar la puerta, pulse el botón de INICIO a fin de Empezar a secar de nuevo.

7. Aproximadamente 10 minutos antes de que

finalice el programa, la secadora realiza una secuencia de SECADO EN FRÍO (los tejidos se enfrían), que siempre debe dejarse que termine.

8. Abra la puerta, saque la ropa, limpie el filtro y

vuelva a colocarlo. Vacíe el recipiente de agua y vuelva a instalarlo (véase Mantenimiento).

9. Desenchufe la secadora.

El programa de SECADO EN FRÍO puede servir para enfriar las fibras de las prendas. - Para utilizar esta función, ponga el TEMPORIZADOR con el simbolo de secado en frío orientado hacia el indicador del Paso 5 anterior*. La colada Etiquetas de recomendaciones durante el lavado de la ropa Clasificar la colada

• Compruebe los símbolos en las etiquetas de la ropa a fin de asegurar que los artículos pueden secarse con calor.
• Clasificar la colada por tipo de tejido.
• Vaciar los bolsillos y comprobar los botones.
• Cerrar las cremalleras y los corchetes y atar los cinturones y cordones sueltos.
• Escurra las prendas a fin de eliminar la mayor cantidad agua como sea posible. ¡ No meter ropas muy mojadas en la secadora. Lea siempre las etiquetas de la prenda, especialmente cuando se sequen con calor por primera vez. Los símbolos que aparecen a continuación son los más comunes: Puede secarse con calor No secar con calor Secar con calor a una temperatura alta Tamaño máximo de la carga No cargue más que la capacidad máxima. Estos números se refieren al peso de la ropa en seco: Fibras naturales: 7 kg máx. Fibras sintéticas: 3 kg máx. ¡ NO cargar demasiado la secadora ya que esto podría dar como resultado un rendimiento de secado reducido. Carga típica Nota: 1kg = 1000g Ropa Blusa Camiseta Artículos domésticos Funda de duvet de algodón (Doble) Otro Mantel grande Mantel pequeño Paño de cocina Toalla de baño Toalla de mano Sábana doble Sábana individual Vestido Vaqueros 10 pañales Camisa de algodón Otro de algodón Otro de algodón Otro Secar con calor a una temperatura baja Artículos que no son aptos para secarse con calor
• Artículos que contienen goma o materiales similares a la goma o películas plásticas (almohadas, cojines, o prendas impermeables de PVC), cualquier otro artículo inflamable u objetos que contengan sustancias inflamables (toallas manchadas de laca para el cabello).
• Fibras de vidrio (ciertos tipos de cortinas).
• Artículos que se han limpiado en seco.
• Artículos con el código ITCL (véase Prendas especiales). Éstas pueden limpiarse en casa con productos especiales de limpieza en seco para usar en casa. Siga las instrucciones cuidadosamente.
• Artículos grandes y voluminosos (edredones, sacos de dormir, almohadas, cojines, sobrecamas grandes, etc). Éstos se agrandan cuando se están secando y evitarán el flujo de aire por la secadora. Al final de un ciclo de secado, es posible que las prendas de algodón estén todavía húmedas si agrupó algodones y sintéticos juntos. Si sucediese esto, dele un tiempo corto de secado. Nota: Los últimos 10 minutos del tiempo que se haya fijado son para el secado en frío. Tenga esto en cuenta, ya que esta fase no secará las prendas.

Prendas especiales Los tiempos son aproximados y pueden variar dependiendo de: Mantas y sobrecamas: Los artículos acrílicos (Acilan, Courtelle, Orion, Dralón) deben secarse teniendo especial cuidado y en ajuste POCO calor. Evite secarlos durante mucho tiempo. Prendas plisadas o arrugadas: lea las instrucciones de secado del fabricante incluidas con la prenda. Artículos almidonados: no seque estos artículos con otras prendas no almidonadas. Asegúrese que se retira la mayor cantidad posible de la solución de almidón de la carga antes de introducir las prendas en la secadora. No secar demasiado: El almidón puede tener una apariencia polvorienta y dejar la ropa sin vida, lo que hace inútil utilizar almidón.

La cantidad de agua retenida en la ropa después del ciclo de centrifugado: las toallas y las prendas delicadas retienen mucha agua.

Tejidos: las prendas del mismo tejido pero con diferente textura y espesor es posible que no tengan los mismos tiempos de secado.

Cantidad de colada: las prendas sencillas o las cargas pequeñas pueden tardar más tiempo en secarse.

Sequedad: Si va a planchar algunas de las prendas, puede sacarlas mientras están un poco húmedas. Otras pueden dejarse más tiempo si necesita que se sequen completamente.

Temperatura de la habitación: Si la habitación en la que se ha instalado la secadora es fría, la secadora tardará más tiempo en secar la ropa.

Volumen: algunos artículos voluminosos pueden secarse con calor teniendo cuidado. Sugerimos que saque estos artículos varias veces, los sacuda y los vuelva a meter en la secadora hasta que finalice el programa. Tiempos de secado La tabla que aparece a continuación ofrece tiempos de secado APROXIMADOS en minutos. Los pesos se refieren a prendas secas: Algodones Mucho (máximo) calor Tiempos de secado a 800-1000 rpm en la lavadora Media carga 1kg 2kg 3kg 30-40 40-55 55-70 Carga entera 4kg 5kg 6kg 7kg 70-80 80-90 95-120 120-140 Sintéticos Poco (suave) calor Tiempos de secado con centrifugado reducido en la lavadora 1 kg 40-50 Media carga Carga entera 2 kg 50-70 3 kg 70-90 Acrílicos Poco (suave) calor Tiempos de secado con centrifugado reducido en la lavadora Media carga Carga entera 1 kg 40-60 2 kg 55-75

¡ No seque la ropa en exceso. Todos los tejidos contienen una cantidad pequeña de humedad natural, lo que los mantiene suaves y huecos. Advertencias y recomendaciones ¡ El electrodoméstico ha sido diseñado y fabricado según las normas internacionales de seguridad. Por razones de seguridad le comunicamos las siguientes advertencias. Por favor, léalas con atención. Seguridad general

Esta secadora ha sido diseñada para uso doméstico y no profesional. No tocar el electrodoméstico con los pies descalzos o con las manos o pies mojados. Desenchufar la máquina tirando del enchufe, no del cable. Los niños no deben encontrarse cerca de la secadora mientras se está utilizando. Después de utilizar la secadora, desenchúfela. Mantenga la puerta cerrada a fin de asegurar que los niños no puedan utilizarla como un juguete. El electrodoméstico debe instalarse correctamente y disponer de la ventilación adecuada. La entrada de aire en la parte delantera de la secadora y el respiradero trasero, detrás de la secadora, nunca deben estar obstruidos (véase Instalación). Nunca utilice la secadora sobre alfombras en las que la altura del pelo evitaría que el aire se introdujera en la secadora por la base. Compruebe que la secadora esté vacía antes de cargar la colada. La parte de atrás de la secadora puede estar muy caliente. Nunca la toque mientras está funcionando. No utilice la secadora a menos que el filtro, el recipiente de agua y el condensador estén correctamente instalados (véase Mantenimiento). No utilice suavizante en la secadora; añada el suavizante al último aclarado de la lavadora. No cargue la secadora demasiado (véase La colada para las cargas máximas). No cargue prendas que estén muy mojadas. Seque las prendas únicamente si se han lavado con detergente y agua, se han aclarado y centrifugado. Existe el peligro de incendio si se secan artículos que NO se han lavado con agua. Compruebe detenidamente todas las instrucciones que se ofrecen en las etiquetas de las prendas (véase La colada). No seque prendas que hayan sido tratadas con productos químicos. Nunca seque prendas que se hayan ensuciado con sustancias inflamables (aceite de cocinar, acetona, alcohol, petróleo, queroseno, quitamanchas, aguarrás, ceras, decapantes de cera o sprays para el cabello), a menos que las haya lavado en agua caliente con una cantidad adicional de detergente. No seque artículos ni prendas de goma o con refuerzos de goma, almohadas con goma espuma, espuma (espuma de látex), goma, plástico, gorros de baño, tejidos impermeables, pañales tipo braguita ni forros de pañales, polietileno ni papel. No seque artículos grandes o muy voluminosos. No seque fibras acrílicas a altas temperaturas. Complete todos los programas con la fase de secado en frío. No desconecte la secadora cuando los artículos en su interior están todavía calientes. Limpie el filtro cada vez que use la secadora (véase Mantenimiento). Vacíe el recipiente de agua después de cada uso (véase Mantenimiento). Limpie la unidad del condensador después de intervalos periódicos (véase Mantenimiento). No permita que se acumulen pelusas cerca de la secadora. Nunca suba encima de la secadora ya que podría ocasionar daños. Siga siempre las normas y los requerimientos eléctricos (véase Instalación). Compre siempre piezas de repuesto y accesorios originales (véase Servicio). ! ADVERTENCIA: Nunca pare la secadora antes de terminar el ciclo de secado a menos que saque inmediatamente todos los artículos y los extienda para que se disipe el calor.

Información sobre reciclado y disposición Como parte de nuestro compromiso continuo por ser responsables con el medio ambiente, nos reservamos el derecho de utilizar componentes reciclados de calidad para mantener los costes de nuestros clientes bajos y reducir el desperdicio de materiales. Desechar el material de embalaje: siga las normativas locales, de forma que el embalaje pueda reciclarse. Para reducir al mínimo el riesgo de lesiones personales a los niños, quite la puerta y el enchufe y a continuación corte el cable de alimentación al ras con el electrodoméstico. Deshágase de estas piezas por separado a fin de asegurar que el electrodoméstico no pueda volverse a enchufar al suministro. Eliminación del electrodoméstico viejo En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo. Ahorro energético y respeto del medio ambiente Escurrir las prendas para eliminar el exceso de agua antes de secar con calor (si utiliza una lavadora primero, seleccione un ciclo de centrifugado alto). Hacer esto ahorrará tiempo y energía durante el secado. Seque siempre cargas completas – de esta forma ahorrará energía: una sola prenda o las cargas pequeñas tardan más tiempo en secarse. Limpie el filtro cada vez que utilice la secadora a fin de reducir el gasto energético (véase Mantenimiento).

Mantenimiento y cuidados

Desconectar la electricidad Limpieza del tambor ¡ Desenchufe la secadora mientras no la esté utilizando, cuando la limpie y durante los trabajos de mantenimiento. ¡ No utilice productos de limpieza abrasivos, lana de acero o acero inoxidable para limpiar el tambor. Limpiar el filtro después de cada ciclo El filtro es una pieza importante de la secadora: acumula las pelusas y los hilos que se forman mientras se seca la ropa. Las prendas pequeñas también pueden quedar atrapadas en el filtro. Cuando termine de secar, por lo tanto, limpie el filtro aclarándolo debajo del grifo o con la aspiradora. Si el filtro se obstruye, el flujo de aire en el interior de la secadora se verá seriamente afectado: los tiempos de secado se alargarán y consumirá más energía. Asimismo, podría ocasionar daños a la secadora. El filtro se encuentra delante del remate de la secadora (véase el diagrama). Quitar el filtro:

1. Tire del asa de plástico del filtro hacia arriba

(véase el diagrama).

2. Limpie el filtro y vuélvalo a colocar correctamente.

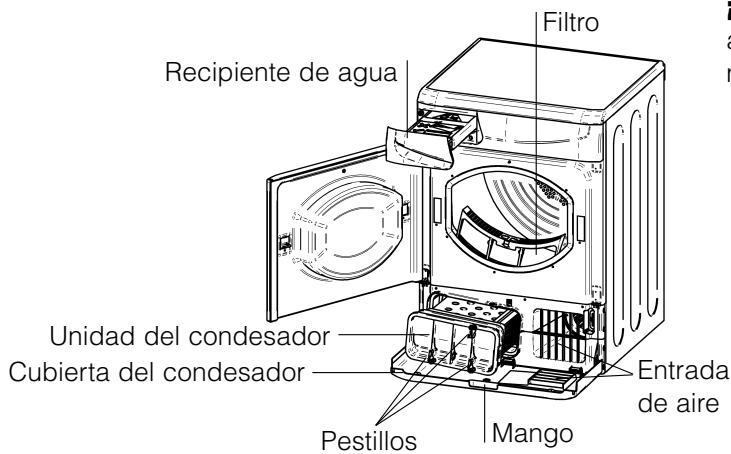

Asegúrese que el filtro se ha colocado completamente a ras con el remate de la secadora. ¡ No utilice la secadora sin haber colocado el filtro. Vaciar el recipiente de agua después de cada ciclo Girar el tambor manualmente para retirar las prendas pequeñas (pañuelos) que pudieran dejarse atrás. Filtro Recipiente de agua Limpiar la unidad del condensador Periódicamente (cada mes) retire la unidad del condensador y limpie la acumulación de pelusas de entre las placas, aclarándolo debajo del grifo de agua fría. Esto debe hacerse con agua fría desde la parte trasera del condensador. Quitar el condensador:

1. Desenchufe la secadora y abra la puerta.

2. Abra la cubierta del condensador (véase el

diagrama). Suelte los tres pestillos haciéndolos girar 90° grados hacia la derecha y tirando del mango para separarlo de la secadora.

3. Limpie la superficie de los cierres y vuélvalo a

instalar, asegurándose que los cierres estén seguros. Limpieza Extraiga el recipiente de la secadora y vacíelo en un fregadero u otro desagüe apropiado. Vuelva a colocar correctamente el recipiente de agua. Compruebe siempre el contenedor y vacíelo antes de iniciar un nuevo programa de secado. Comprobar el tambor después de cada ciclo Es posible que comience a formarse una capa de color en el tambor de acero inoxidable, esto puede deberse a la combinación de agua y, o, productos de limpieza como suavizante de ropa. Esta capa de color no afecta el rendimiento de la secadora. Las piezas externas de metal, plástico o goma pueden limpiarse con un paño húmedo. De forma periódica (cada 6 meses) se recomienda pasar el aspirador por la entrada de aire frontal y de ventilación trasera para eliminar cualquier acumulación de pelusa o polvo. También es aconsejable pasar el aspirador en la parte delantera donde se ubica el condensador y los filtros para eliminar cualquier acumulación de pelusas. ¡ No utilice disolventes ni abrasivos. ¡ La secadora utiliza cojinetes de componentes especiales que no necesitan lubricarse. ¡ Revise la secadora periódicamente por técnicos autorizados a fin de asegurar la seguridad eléctrica y mecánica de la misma (véase Servicio). grifo

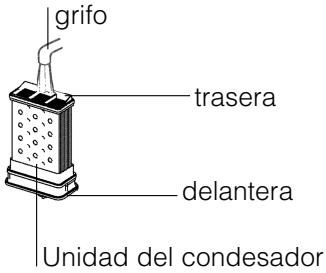

trasera delantera Unidad del condesador Cubierta del condesador Pestillos

Entrada de aire Mango Unidad del condesador Resolución de problemas Si un día la secadora deja de funcionar. Antes de llamar al Centro de Servicio Técnico (véase Servicio), realice las siguientes comprobaciones: Problema: Posibles causas / Solución: La secadora no se pone en marcha.

Tarda mucho tiempo en secar.

El enchufe no está enchufado en la toma, o no hace contacto. Ha habido un fallo de potencia. El fusible se ha fundido. Pruebe a enchufar otro electrodoméstico en la toma. ¿Está utilizando un cable alargador? Pruebe enchufar el cable de alimentación directamente en la toma. ¿Está la puerta bien cerrada? El TEMPORIZADOR no se ha ajustado correctamente (véase Comienzo y Programas). No se ha pulsado el botón de INICIO (véase Comienzo y Programas). No se ha limpiado el filtro (véase Mantenimiento). ¿Necesita vaciar el recipiente de agua? ¿Está encendida la luz de vaciado de agua? (véase Mantenimiento). ¿Necesita limpiar el condensador? (véase Mantenimiento). El ajuste de temperatura no es ideal para el tipo de tejido que está secando (véase Comienzo y Programas, y véase La colada). No se ha seleccionado el tiempo de secado correcto para la carga (véase La colada). La rejilla de la entrada de aire o los respiraderos traseros están obstruidos (véase Instalación, y véase Maintenance). Las prendas no estaban mojadas (véase La colada). La secadora está demasiado cargada (véase La colada).

Antes de llamar al centro de servicio técnico:

Utilice la guía de resolución de problemas para ver si puede resolver el problema usted mismo (véase Resolución de problemas). Si no es así, desconecte la secadora y llame al Centro de servicio técnico más cercano. Piezas de repuesto Esta secadora es una máquina compleja. Si intenta repararla usted mismo o una persona no autorizada puede ocasionar daños a la secadora, además de invalidar la garantía de piezas de repuesto. Llame a un técnico autorizado si experimenta algún problema cuando utilice la máquina. Las piezas de repuesto han sido exclusivamente diseñadas para este electrodoméstico y no para ningún otro uso. Qué información debe facilitar al centro de servicio técnico: nombre, dirección y código postal. número de teléfono. el problema. la fecha de compra. el modelo del electrodoméstico (Mod.). el número de serie (N/S). Esta información puede encontrarse en la placa identificativa en el interior de la puerta de la máquina.

Este electrodoméstico cumple las siguientes directivas de la CEE: - 2006/95/CEE (Equipos de bajo voltaje) - 89/336/CEE, 92/31/CEE y 93/68/CEE (Compatibilidad electromagnética)

Números de modelo e de série Carga típica Nota: 1kg = 1000g Roupas Blusa
