MANUAL DE UTILIZADOR FZ 83 C.1 IX/HA HOTPOINT

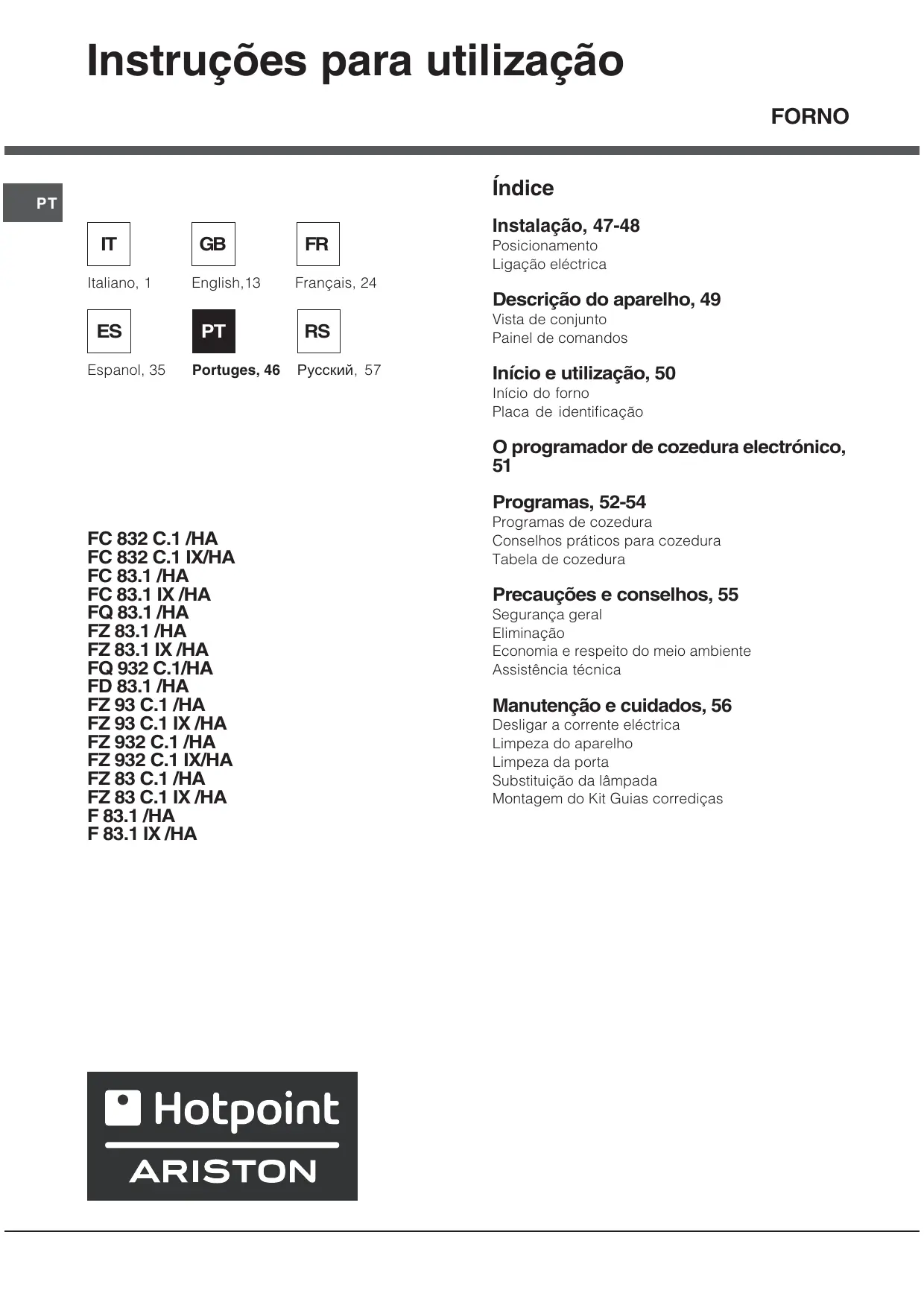

Instruções para utilização FORNO Índice

Ðóññêèé, 57 Instalação, 47-48 Posicionamento Ligação eléctrica Descrição do aparelho, 49 Vista de conjunto Painel de comandos Início e utilização, 50 Início do forno Placa de identificação O programador de cozedura electrónico, Programas, 52-54 FC 832 C.1 /HA FC 832 C.1 IX/HA FC 83.1 /HA FC 83.1 IX /HA FQ 83.1 /HA FZ 83.1 /HA FZ 83.1 IX /HA FQ 932 C.1/HA FD 83.1 /HA FZ 93 C.1 /HA FZ 93 C.1 IX /HA FZ 932 C.1 /HA FZ 932 C.1 IX/HA FZ 83 C.1 /HA FZ 83 C.1 IX /HA F 83.1 /HA F 83.1 IX /HA Programas de cozedura Conselhos práticos para cozedura Tabela de cozedura Precauções e conselhos, 55 Segurança geral Eliminação Economia e respeito do meio ambiente Assistência técnica Manutenção e cuidados, 56 Desligar a corrente eléctrica Limpeza do aparelho Limpeza da porta Substituição da lâmpada Montagem do Kit Guias corrediças Instalação ! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. ! Leia com atenção as instruções: nas quais há informações importantes sobre a instalação, a utilização e a segurança. Posicionamento Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos). ! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos pessoais, materiais e a animais. Encaixe Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas. Colocar no centro e prender Regule os 4 calços situados aos lados do forno, em correspondência aos 4 furos na moldura ao redor, em função da espessura da lateral do móvel: 20 mm. de espessura: retire a parte móvel do calço (veja a figura); • os painéis adjacentes ao forno devem ser de material resistente ao calor; • no caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C.

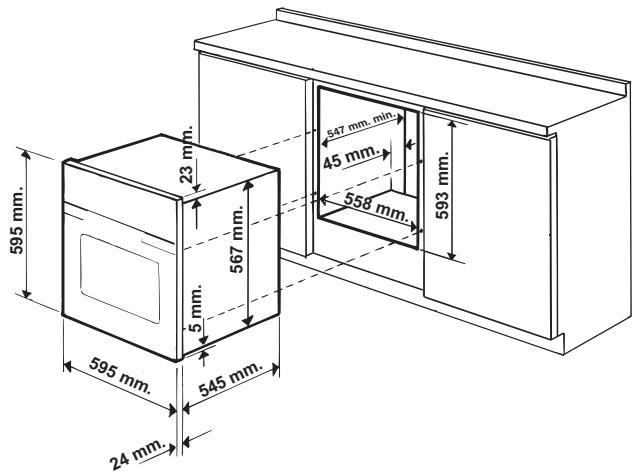

45 m 593 mm. 23 mm. • para encaixar o forno, quer no caso de instalação sob uma banca (veja a figura) quer em coluna, o móvel deve ter as seguintes medidas: 18 mm. de espessura: utilize a primeira cavidade, da maneira já preparada pelo fabricante (veja a figura);

! Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo indicadas na placa das características foram medidas com este tipo de instalação. Para prender o aparelho no móvel: abra a porta do forno e atarraxe 4 parafusos na madeira, nos 4 furos situados na moldura ao redor. ! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

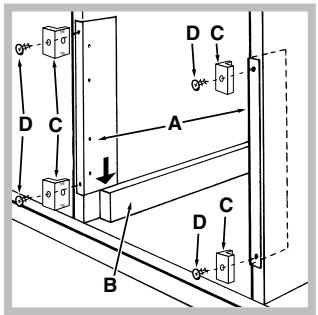

2. Posicione os taquinhos “C” encostados nos

suportes “A”. Especialmente se a espessura do painel lateral do móvel: • for de 16 mm.: monte o taquinho de maneira que o número 16 marcado no mesmo fique virado para o seu lado; • for de 18 mm.: monte o taquinho de maneira que a parte sem escritas fique virada para o seu lado; • for de 20 mm.: não monte o taquinho.

3. Prenda os suportes e os taquinhos na beira da

lateral do móvel mediante os parafusos “D”.

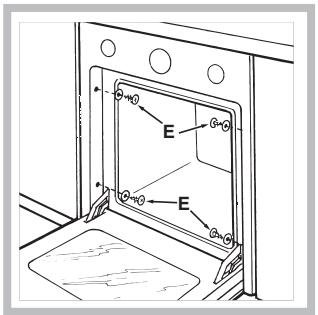

4. Prenda o forno no móvel mediante os parafusos e

as anilhas em plástico “E”. D C

Ligação eléctrica ! Os fornos equipados com cabo de fornecimento com três pólo, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação (veja a seguir). Montagem do cabo de fornecimento

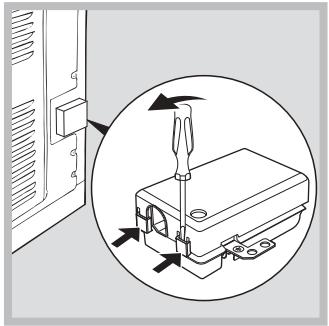

1. Para abrir a caixa de

terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa ( veja a figura).

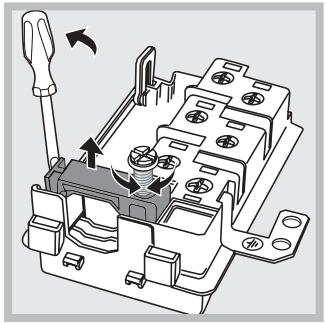

parafuso da braçadeira e tire-o utilizando uma chave de fendas (veja a figura).

• Há somente em alguns modelos.

dos contactos L-Ne, em seguida, prenda os fios embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L) Amarelo-Verde ( ). Ligação do cabo de alimentação à rede Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja ao lado). No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente. ! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certifique-se que: • a tomada tenha uma ligação à terra e seja em conformidade com a legislação; • a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação (veja a seguir); • a tensão de alimentação seja entre os valores da placa de identificação (veja a seguir); • a tomada seja compatível com a tomada do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas. ! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica). ! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas. Descrição do aparelho Vista de conjunto

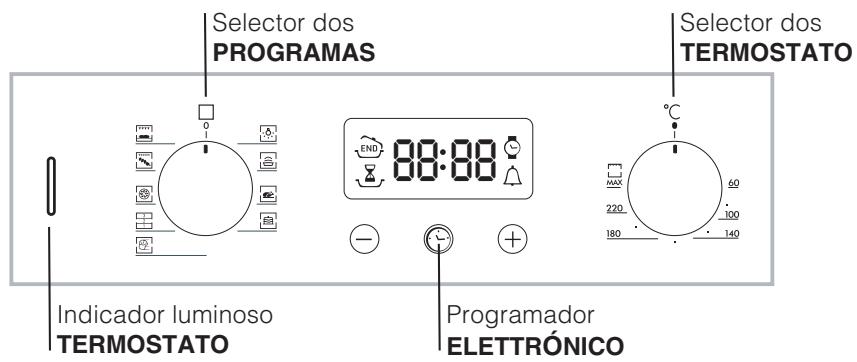

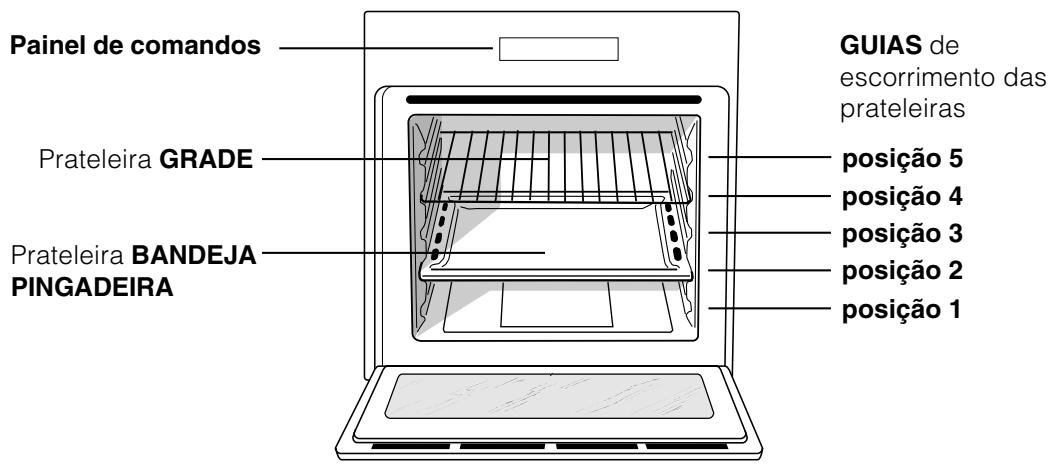

GUIAS de escorrimento das prateleiras Painel de comandos posição 5 posição 4 posição 3 posição 2 posição 1 Prateleira GRADE Prateleira BANDEJA PINGADEIRA Painel de comandos Selector dos PROGRAMAS Selector dos TERMOSTATO

! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente é por causa da evaporação das substâncias empregadas para proteger o forno. Ventilação de arrefecimento Para obter uma redução das temperaturas externas, alguns modelos são equipados com uma ventoinha de arrefecimento. Esta gera um jacto de ar que sai entre o painel de comandos e a porta do forno. ! No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente. Início do forno Luz do forno

1. Para seleccionar o programa de cozedura que

desejar, rode o selector dos PROGRAMAS.

2. Para escolher a temperatura rode o selector do

TERMOSTATO. Uma lista com as cozeduras e as respectivas temperaturas aconselhadas pode ser consultada na Tabela de cozedura (veja os Programas).

3. O indicador luminoso do TERMOSTATO acesa

indica a fase de aquecimento até a temperatura definida.

4. Durante a cozedura é sempre possível:

- modificar o programa de cozedura mediante o selector dos PROGRAMAS; - modificar a temperatura mediante o selector do TERMÓSTATO; - interromper a cozedura se recolocar o selector dos PROGRAMAS na posição “0”. Acende-se se for seleccionado mediante o selector dos PROGRAMAS. Permanece acesa quando se seleccionar um programa de cozedura. ! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte. Dimensóes largura cm. 43,5 altura cm. 32 profundidade cm. 41,5 Volume Litros 58 Ligações eléctricas tensão de 220-240V ~ 50Hz potência máxima absorvida 2800W ! Coloque sempre os recipientes de cozedura sobre a grade fornecida.

PLACA DAS CARACTERÍSTICAS

Directiva 2002/40/CE acerca dos fornos eléctricos. Norma EN 50304 ETIQUETA DE ENERGIA Consumo de energia com convecção Natural – função de aquecimento: Tradicional; Consumo de energia da declaração de Classe com convecção Forçada - função de aquecimento: Pastéis Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia: - 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores modificações - 89/336/CEE de 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações - 2002/96/CE

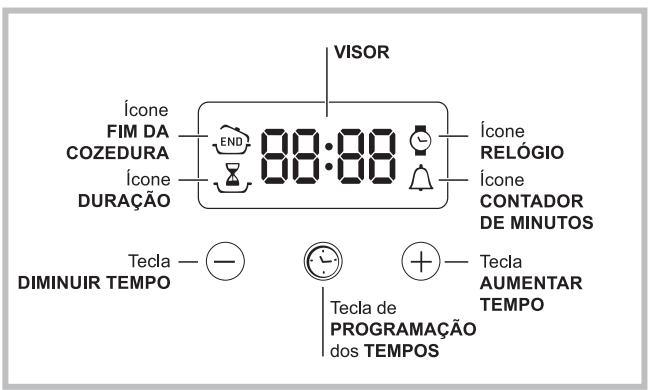

O programador de cozedura electrónico Programação da cozedura

É possível programar somente depois de ter seleccionado um programa de cozedura.

Regule o relógio Pode-se configurar, quando o forno estiver apagado, ou mesmo quando estiver aceso, mas não programar o fim de uma cozedura. Depois de ligar à rede eléctrica ou depois de um corte de corrente o ícone do VISOR piscam. e os quatro algarismos até o ícone e os

1. Premir várias vezes a tecla

três algarismos do VISOR piscarem;

2. com as teclas “+” e “-” regule a hora; se manter

pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.

3. Aguarde 10 segundos ou carregue novamente na

tecla para fixar a programação. Programe o contador de minutos Esta função não interrompe a cozedura e prescinde do uso do forno; permite apenas accionar o sinal acústico quando terminarem os minutos programados.

1. Premir várias vezes a tecla

até o ícone e os três algarismos do VISOR piscarem;

2. com as teclas “+” e “-” regule o tempo desejado;

se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.

3. Aguarde 10 segundos ou carregue novamente na

tecla para fixar a programação. Em seguida será mostrada a contagem regressiva no final da qual tocará o sinal acústico. Programação da duração da cozedura

1. Carregue várias vezes na tecla

até o ícone e os primeiros três algarismos piscarem no VISOR;

2. com as teclas “+” e “-” regule a data desejada;

se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.

3. Aguarde 10 segundos ou carregue novamente na

tecla para fixar a programação.

4. depois que terminar o prazo, no VISOR aparecerá

escrito END e tocará um sinal acústico. • Exemplo: São 9:00 horas e é programada uma duração de cozedura de 1 hora e 15 minutos. O programa irá terminar automaticamente às 10:15. Programar o fim de uma cozedura A programação do fim da cozedura é possível somente depois de ter definido uma duração para a cozedura.

1. Realize as operações de 1 a 3 descritas para a

2. em seguida premir a tecla

até o ícone e os quatro algarismos do VISOR piscarem;

3. com as teclas “+” e “-” regule a hora do fim da

cozedura desejada; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.

4. Aguarde 10 segundos ou carregue novamente na

para fixar a programação. tecla

5. depois que terminar o prazo, no VISOR aparecerá

escrito END e tocará um sinal acústico. Os ícones acesos avisam que foi realizada uma programação. No DISPLAY são mostradas a hora de final de cozedura e a duração alternadas. Como anular uma programação Para anular uma programação: • em seguida premir a tecla até o ícone da configuração a ser anulada e os algarismos do VISOR piscarem; Carregue na tecla “-” até que no visor apareçam os valores 00:00. • mantenha pressionadas contemporaneamente as teclas “+” e ”-”; deste modo anulam-se todas as programações efectuadas, inclusive o contador de minutos.

Programas de cozedura ! Para todos os programas pode ser definida uma temperatura entre 60°C e MÁX., excepto:. • BARBECUE (é aconselhável configurar somente em MÁX.); • GRATIN (é aconselhável não ultrapassar a temperatura de 200°C). Programa de FERMENTAÇÃO O forno chega à uma temperatura de 40°C que mantém-se independentemente da posição do selector do TERMÓSTATO. Este programa é ideal para a fermentação de massas que contêm lêvedo natural. Programa de FORNO TRADIÇÃO Activam-se os dois elementos aquecedores inferior e superior. Com esta cozedura tradicional é melhor utilizar uma única prateleira: com mais de uma prateleira haverá má distribuição da temperatura. Programa do FORNO PARA PASTÉIS Liga-se o elemento aquecedor traseiro e entra em funcionamento a ventoinha para garantir um calor suave e uniforme no interior do forno. Esta função é indicada para a cozedura de comidas delicadas, (especialmente doces que necessitarem de levitação) e algumas preparações “mignon” em 3 prateleiras simultaneamente. prateleiras no máximo contemporaneamente. Programa do FORNO PARA PIZZA Activam-se os elementos aquecedores inferior e circular e entra em funcionamento a ventoinha. Esta combinação possibilita um aquecimento rápido do forno, com um grande fluxo de calor principalmente por baixo. Se utilizar mais de uma prateleira de cada vez, será necessário trocar a posição das mesmas na metade da cozedura. Programa de BARBECUE Activa-se o elemento aquecedor superior e começa a funcionar o espeto rotatório (se houver). Uma temperatura alta e directa do grill é aconselhada para os alimentos que necessitarem de uma alta temperatura superficial. Coza com a porta do forno fechada. Programa de GRATIN Activa-se o elemento aquecedor superior e começam a funcionar a ventoinha e o espeto rotatório (se houver). Une a irradiação térmica unidirecional com a circulação forçada do ar no interior do forno. Deste modo impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Coza com a porta do forno fechada. Espeto rotatório (somente em alguns modelos) Para accionar o espeto rotatório (veja a figura) realize as seguintes operações: Programa de FAST COOKING Activam-se os elementos aquecedores e entra em funcionamento a ventoinha para proporcionar um calor constante e uniforme. Este programa não necessita de aquecimento prévio. Este programa é especificamente indicado para cozeduras rápidas de alimentos previamente preparados (congelados ou previamente cozidos). Os melhores resultados são obtidos se utilizar apenas uma prateleira. Programa de COZEDURA MÚLTIPLA Activam-se todos os elementos aquecedores (superior, inferior e circular) e entra em funcionamento a ventoinha. Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas

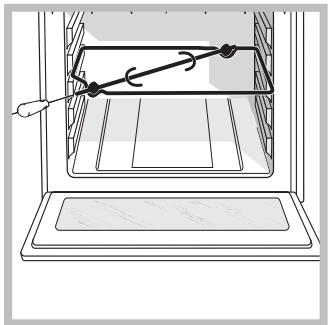

1. coloque a bandeja pingadeira na posição 1;

2. coloque o suporte do espeto rotatório na posição 3

e enfie o espeto no respectivo furo, situado na parede traseira do forno;

3. para ligar o espeto giratório coloque o selector dos

ter iniciado, se abrir a Depois do programa porta, o espeto rotatório pára. Conselhos práticos para cozedura

! Nas cozeduras ventiladas não utilize as posições 1 e 5: que recebem directamente ar quente porque poderão provocar queimaduras em alimentos delicados. ! Nas cozeduras de BARBECUE e GRATIN, principalmente se realizadas com o espeto rotatório, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura).

• Utilize as posições 2 e 4, coloque na 2 os alimentos que necessitarem de mais calor. • Coloque a bandeja pingadeira embaixo e a grade em cima. BARBECUE • Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade. • É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato; FORNO para PIZZA • Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar a bandeja pingadeira aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante. • No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura.

Tabela de cozedura Programmas Levitação Forno Tradicional Forno para Pastéis Cozinha Rápida Cozedura Múltipla Forno para Pizza Barbecue Gratinado

Alimentos Ferm entação das massas com lêvedo natural (bolos, pão, tortas doces, croissant etc.) Pato Carne de vitela ou vaca assada Carne de porco assada Biscoitos (de massa tenra) Tortas doces Tortas doces Torta de fruta Plum cake Pão-de-ló Crêpes recheadas (em 2 prateleiras) Queques pequenos (em 2 prateleiras) Salgadinhos folhados como queijo (em 2 prateleiras) Bignés (em 3 prateleiras) Biscoitos (em 3 prateleiras) Merengues (em 3 prateleiras) Congelados Pizza Misto abóbora e camarão panado Torta rústica de espinafre Panzerotte Lasanha Pãezinhos doirados Bolinhos de frango Pré -cozidos Asas de frango doiradas Comida s Frescas Biscoitos (de massa tenra) Plum cake Salgadinhos folhados de queijo Pizza (em 2 prateleiras) Lasanha Cordeiro Frango assado com batatas Cavala Plum cake Bignés (em 2 prateleiras) Biscoitos (em 2 prateleiras) Pão-de-ló (em 1 prateleira) Pão-de-ló (em 2 prateleiras) Tortas salgadas Pizza Carne de vitela ou vaca assada Frango Linguado e chocas Espetinhos de calam ares e camarão Chocas Filé de bacalhau Verduras na grelha Bife de vitela Chouriças Hambúrgueres Cavala Tostas Com espeto giratório (se houver) Vitela no espeto Frango no espeto Cordeiro no espeto Frango na grelha Chocas Com espeto giratório (se houver) Vitela no espeto Cordeiro no espeto Frango (no espeto) com batatas (na bandeja pingadeira) Peso (Kg) Posição das prateleiras Pré aquecimento (minutos) Temperatura aconselhada Duração cozedura (minutos)

70-80 70-80 70-75 70-75 Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. • Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica). Segurança geral • Não coloque objectos pesados sobre a porta do forno aberta. • Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas. • Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho. • Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais. • Para deslocar o aparelho pegue-o sempre pelos cabos para este fim, situados aos lados do forno. • Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos. • Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. • Durante o uso do aparelho os elementos de aquecimento e algumas partes da porta do forno ficam muito quentes. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas. • Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno. • Não tape as aberturas de ventilação e de eliminação de calor. • Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes. • Utilize luvas de forno para colocar e tirar recipientes; • Não forre o fundo do forno com folhas de alumínio. • Não guarde material inflamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderão arder. • Assegure-se sempre que os selectores estejam na posição “l”/ ”¡” quando não estiver a utilizar o aparelho. • Não puxe pelo cabo para deslizar a ficha da tomada eléctrica, pegue pela ficha. • Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.

• Não permita que as crianças brinquem com o aparelho. Eliminação • Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas. • A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Economia e respeito do meio ambiente • Se utilizar o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, colabora-se para reduzir a carga de absorção do fornecimento de electricidade. • É recomendável realizar as cozeduras de BARBECUE e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%). • Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor. Assistência técnica Comunique: • o modelo da máquina (Mod.) • o número de série (S/N) Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem.

Manutenção e cuidados

Desligar a corrente eléctrica Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica. Limpeza do aparelho • As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas. • O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos. • Os acessórios podem ser lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça, excepto as guias corrediças. Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem. Substituição da lâmpada Para substituir a lâmpada de iluminação do forno:

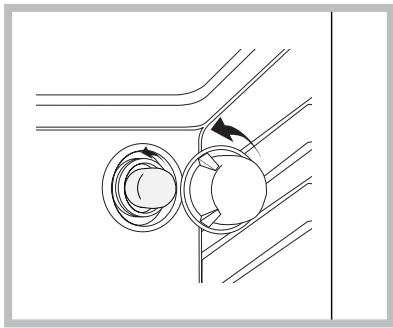

tampa em vidro do bocal da lâmpada.

lâmpada e troque-a por outra análoga: potência 25 W, engate E 14.

(veja a figura). Montagem do Kit Guias corrediças Para montar as guias corrediças: Limpeza da porta

Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro. Para uma limpeza mais cuidadosa, é possível retirar a porta do forno.

1. abra a porta inteiramente (veja a figura);

2. levante e rode as alavancas situadas nas duas dobradiças;

3. segure a porta dos dois lados

exteriores e feche-a novamente devagar mas não inteiramente; Pressione os grampos F, em seguida puxe a porta para a frente e retire-a das dobradiças (veja a figura). Para montar novamente a porta realize, na ordem contrária, as mesmas operações. Verificação das guarnições Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais próximo (veja a Assistência técnica).. É aconselhável não usar o forno antes do mesmo ter sido reparado.

2. Substituir os parafusos A com os parafusos e os

espaçadores (B+C) fornecidos com o kit.

espaçadores C, montando também os painéis auto-limpantes.

da guia nos específicos furos situados nas paredes do forno (veja a figura). Os furos para a guia esquerda estão posicionados no alto, os furos para a guia direita estão em baixo.

5. Finalmente, encaixe a guia no espaçador C.

Não inserir as guias corrediças na posição 5. Èíñòðóêöèè ïî ýêñïëóàòàöèè ÄÓÕÎÂÎÉ ØÊÀÔ Ñîäåðæàíèå Italiano, 1
