Tipo de producto	Horno empotrable eléctrico
Marca	Hotpoint
Modelo	FZ 83 C.1 IX/HA
Dimensiones (An x Al x Pr)	43,5 x 32 x 41,5 cm
Volumen interior	158 L
Alimentación eléctrica	220-240 V ~ 50 Hz, 2800 W
Tipo de instalación	Empotrable bajo encimera o en columna
Programas de cocción	Tradicional, Repostería, Cocción rápida, Multicocción, Pizza, Barbacoa, Gratinado, Vapor (40°C)
Termostato ajustable	60°C – MAX (excepto programas específicos)
Programador electrónico	Temporizador, duración de cocción, fin de cocción diferida
Iluminación interior	Bombilla 25 W, casquillo E14, reemplazable
Puerta	Desmontable para limpieza, doble acristalamiento
Accesorios incluidos	Rejilla, bandeja, asador (según el modelo)
Limpieza	Manual, esmaltado, detergentes no abrasivos
Seguridad	Apagado automático al final de la cocción, enfriamiento por ventilador
Consumo energético	Clase energética no especificada
Peso aproximado	30 kg

Preguntas frecuentes - FZ 83 C.1 IX/HA HOTPOINT

¿Cómo realizar la primera puesta en marcha del horno?

Antes del primer uso, caliente el horno vacío a temperatura máxima (posición MAX) durante al menos una hora, con la puerta cerrada. Luego, apague, abra la puerta para ventilar. Esto elimina los olores de fabricación.

¿Cómo programar la duración de cocción?

Seleccione primero un programa de cocción con el botón PROGRAMAS. Presione varias veces la tecla reloj hasta que el icono duración parpadee. Utilice las teclas + y - para ajustar el tiempo. Espere 10 segundos para confirmar.

¿Qué hacer si el horno no calienta?

Verifique que el botón PROGRAMAS no esté en 0, que el termostato esté ajustado y que la alimentación eléctrica esté conectada. Si el indicador del termostato está apagado, el horno no está calentando. Asegúrese de que la puerta esté bien cerrada.

¿Cómo limpiar el cristal de la puerta?

Utilice productos no abrasivos y una esponja no rayada. Para una limpieza profunda, puede desmontar la puerta: ábrala completamente, levante las palancas de las bisagras, ciérrela a la mitad, luego retírela tirando hacia usted.

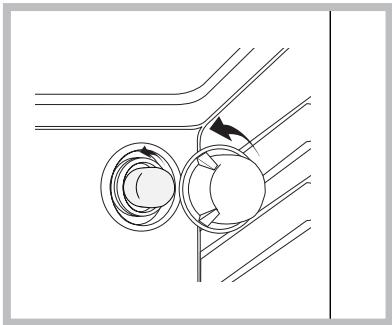

¿Cómo reemplazar la bombilla de iluminación?

Desenrosque la tapa de vidrio del portalámparas. Reemplace la bombilla por una del mismo tipo: 25 W, casquillo E14. Vuelva a enroscar la tapa. Asegúrese de que el horno esté desenchufado antes de la operación.

¿Por qué el ventilador sigue girando después de apagar el horno?

Es normal: el sistema de enfriamiento sigue funcionando hasta que el horno se haya enfriado lo suficiente. No se preocupe, se detiene automáticamente.

¿Puedo usar papel de aluminio en el fondo del horno?

No, nunca cubra el fondo del horno con papel de aluminio. Esto podría provocar un sobrecalentamiento y dañar el aparato o crear un riesgo de incendio.

¿Cómo ajustar el reloj?

Después de la conexión o de un corte de energía, el icono del reloj parpadea. Presione varias veces la tecla reloj hasta que los números parpadeen. Ajuste la hora con + y -, luego espere 10 segundos.

¿Qué hacer si la cocción es desigual?

Utilice el programa Multicocción para una mejor distribución del calor. Evite cocinar en los niveles 1 y 5 en modo ventilado. Coloque los platos en el centro de la rejilla y respete los niveles indicados en la tabla de cocción.

¿Cómo cancelar una programación en curso?

Presione la tecla reloj hasta que el icono correspondiente parpadee, luego presione la tecla - hasta que muestre 00:00. Para cancelar todas las programaciones (incluido el temporizador), presione simultáneamente + y -.

MANUAL DE USUARIO FZ 83 C.1 IX/HA HOTPOINT

Descripción del aparato, 38

Vista general

Panel de control

Puesta en marcha y uso, 39

Poner en funcionamiento el horno

Placa de características

El programador de cocción electrónico, 40

FC 832 C.1 /HA

FC 832 C.1 IX/HA

FC 83.1 /HA

FC 83.1 IX /HA

FQ 83.1 /HA

FZ 83.1 /HA

FZ 83.1 IX /HA

FQ 932 C.1/HA

FD 83.1 /HA

FZ 93 C.1 /HA

FZ 93 C.1 IX /HA

FZ 932 C.1 /HA

FZ 932 C.1 IX/HA

FZ 83 C.1 /HA

FZ 83 C.1 IX /HA

F 83.1 /HA

F 83.1 IX/HA

Programas, 41-43

Programas de cocción

Consejos prácticos de cocción

Tabla de cocción

Precauciones y consejos, 44

Seguridad general

Eliminación

Ahorrar y respetar el medio ambiente

Asistencia

Mantenimiento y cuidados, 45

Cortar el suministro eléctrico

Limpiar el aparato

Limpiar la puerta

Sustituir la bombilla

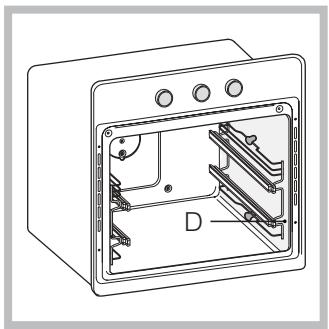

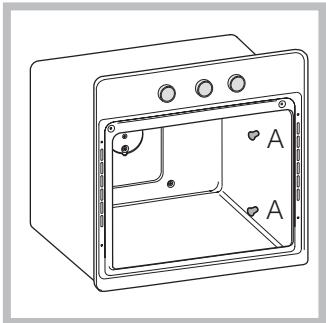

Montaje del Kit Guías Deslizables

Hotpoint

ARISTON

¡Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, cesión o mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

¡Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

¡Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección de residuos (ver Precauciones y consejos). ¡La instalación se debe realizar según estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

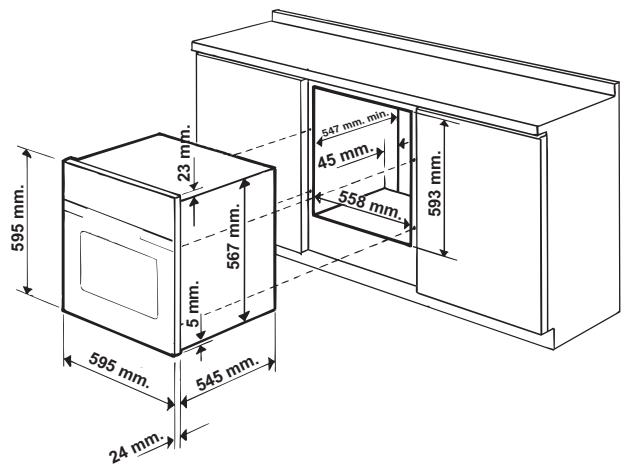

Empotramiento

Para garantizar un buen funcionamiento del aparato, es necesario que el mueble tenga las características adecuadas:

• los paneles adyacentes al horno deben ser de materiales resistentes al calor;
• en el caso de muebles de madera chapada, las colas deben ser resistentes a una temperatura de 100°C;
• para empotrar el horno, ya sea cuando se instala bajo encimera (ver la figura) como en columna, el mueble debe tener las siguientes dimensiones:

Una vez empotrado el aparato, no se deben permitir contactos con las partes eléctricas.

El consumo declarado en la placa de características ha sido medido en una instalación de este tipo.

Aireación

Para garantizar una buena aireación, es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listones de madera o sobre una superficie continua que tenga una abertura de 45 × 560 mm como mínimo (ver las figuras).

Centrado y fijación

Regule los 4 tacos colocados en la parte lateral del horno en coincidencia con los 4 orificios que se encontrarán en el marco, según el espesor del costado del mueble:

espesor de 20 mm: quite la parte móvil del taco (ver la figura);

espesor de 18 mm: utilice la primera ranura, ya predispuesta por el fabricante (ver la figura);

espesor de 16 mm: utilice la segunda ranura (ver la figura).

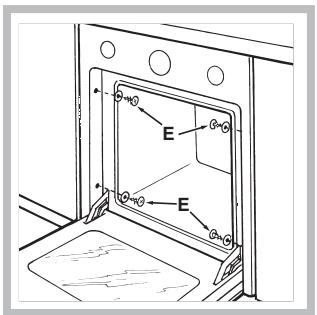

Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para poder fijarlo en los 4 orificios del marco.

Todas las partes que garantizan la protección se deben ajustar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

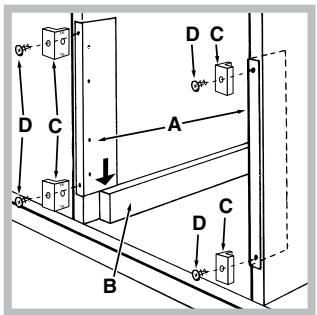

Centrado y fijación

1. Coloque las abrazaderas “A” hasta el tope en el apoyo del horno “B”.
2. Coloque los tacos "C" a presión, en las abrazaderas "A". En particular, si el espesor del costado del mueble es:
3. de 16 mm: coloque el taco de modo tal, que el número 16 que contiene dicho taco quede dirigido hacia Ud.:
4. de 18 mm: coloque el taco de modo tal, que la parte sin inscripción quede dirigida hacia Ud.:
5. de 20 mm: no coloque el taco.
6. Fije las abrazaderas y los tacos al borde del costado del mueble mediante los tornillos "D".
7. Fije el horno al mueble con los tornillos y las arandelas de plástico "E".

Conexión electrónica

Los hornos dotados de cable de alimentación tripolar están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características (ver a continuación).

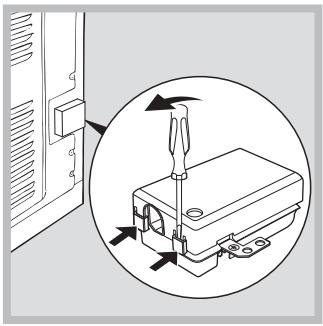

Montaje del cable de alimentación eléctrica

1. Abra el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tire y ábralo (ver la figura).
2. Desenrosque el tornillo de la mordaza de terminal de cable y extráigalo haciendo palanca con un destornillador (ver la figura).

1. Quite los tornillos de los contactos L-N- y bajo de las cabezas de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde (tierra).

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la energía. Por lo que el cable de calor es de uso normal, no se ha hecho.

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esta carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente.

¡El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la energía máxima de potencia de la máquina indicada en la placa de características (ver más abajo);
• la tensión de alimentación eléctrica esté comprendida dentro de los valores contenidos en la placa de características (ver más abajo);
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

¡Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

¡El cable no debe ser plegado ni comprimido. ¡El cable debe ser controlado periódicamente y sustituido solo por técnicos autorizados (ver Asistencia). ¡La Empresa declina toda responsabilidad cuando estas normas no sean respetadas.

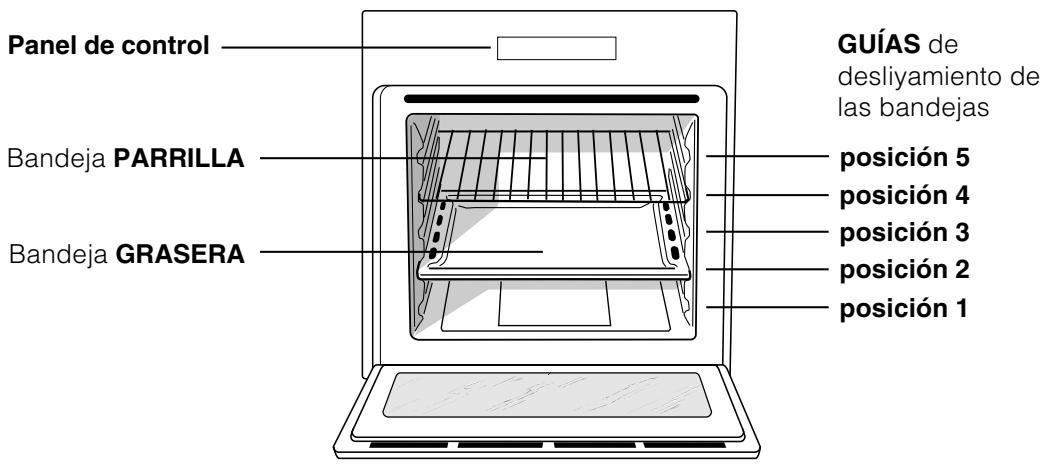

Vista de Conjunto

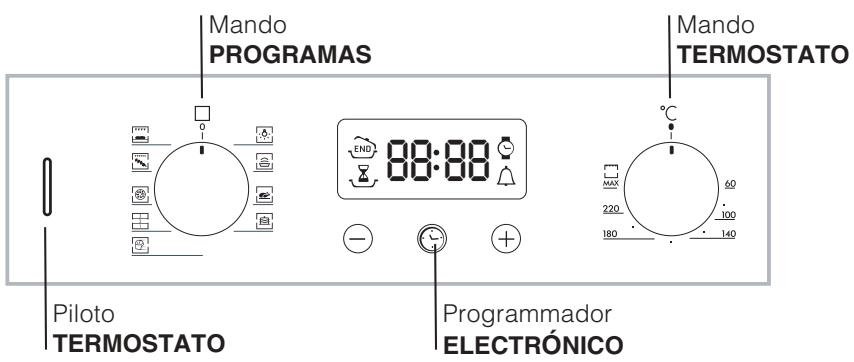

Panel de control

¡La primera vez que encienda el horno, hágalo funcionar vacío durante media hora aproximadamente con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno.

Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.
2. Elija la temperatura girando el mando TERMOSTATO. La Tabla de cocción (ver Programas) contiene una lista con las cocciones y las correspondientes temperaturas aconsejadas.
3. El piloto TERMOSTATO encendido indica la fase de calentamiento hasta la temperatura seleccionada.
4. Durante la cocción es posible:
5. modificar el programa de cocción con el mando PROGRAMAS;
6. modificar la temperatura con el mando TERMOSTATO;
7. interrumpir la cocción llevando el mando PROGRAMAS hasta la posición "0".

¡No apoye nunca objetos en el fondo del horno, porque se puede dañar el esmalte.

¡Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.

Ventilación para enfriamiento

Para disminuir la temperatura externa, algunos modelos poseen un ventilador de enfriamiento. El mismo genera un chorro de aire que sale entre el panel de control y la puerta del horno.

Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno está suficientemente frío.

Luz del horno

Se enciende seleccionando con el mando PROGRAMAS. Permanece encendida cuando se selecciona un programa de cocción.

PLACA DE CARACTERÍSTICAS
Dimensiones	longitud 43,5 cm. altura 32 cm. profundidad 41,5 cm.
Volumen	Litros 58
Collegamenti elettrici	tensión 220-240V ~ 50Hz potencia máxima absorbida 2800W
ENERGY LABEL	Norma 2002/40/CE en la etiqueta de los hornos electricos. Norma EN 50304 Consumo de energia por convecction Natural - funciona de calentimiento: Tradicional; Clase Consumo de energia para funcionalmente para convecction Forzada - funciona de calentimiento: Pastelería.
CE	Este aparato es conforme a las siguientes Normas Comunitarias: - 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones - 89/336/CEE del 03/05/89 (Compatible Electromagnética) y sucesivas modificaciones - 93/68/CEE del 22/07/93 y sucesivas modificaciones - 2002/96/CE

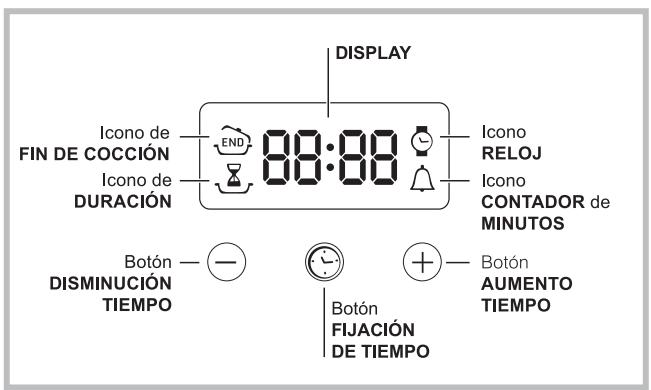

Poner en hora el reloj

Se puede realizar con el horno encendido o apagado, pero no si se ha programado el final de una cocción.

Después de un corte de corriente, el icono y los cuatro dígitos numéricos del DISPLAY centellean.

1. Presione varias veces el botón hasta que centelleen el icono y las cuatro cifras en el DISPLAY;
2. con los botones "+" y "-" regule la hora; si se mantienen presionados, los números deslizan más velozmente para poder la fijación.
3. Espere 10 seg. o bien presione nuevamente el botón para hacer la programación.

Programar el contador de horas

Esta función no interrumpe la cocción y prescinde del uso del horno; permite sólo activar la señal sonora cuando se cumplen los minutos fijados.

1. Presione varias veces el botón hasta que centelleen el icono y las tres cifras en el DISPLAY;
2. con los botones "+" y "-" regule el tiempo deseado; si se mantienen presionados, los números deslizan más velozmente para poder la fijación.
3. Espere 10 seg. o bien presione nuevamente el botón para hacer la programación.

Continuará la visualización de la cuenta atrás, al final de la cual se activará la señal sonora.

Programar la cocción

¡La programación es posible sólo después de haber seleccionado un programa de cocción.

Programar la duración de la cocción

1. Presione varias veces el botón 📁 hasta que centelleen el icono 👸 y las tres cifras en el DISPLAY;
2. con los botones "+" y "-" regular la duración deseada; si se mantienen presionados, los números deslizan más velozmente para poderla fijar.
3. Esperar 10 seg. o bien presionar nuevamente el botón para hacer la programación.
4. Una vez cumplido ese tiempo, en el DISPLAY aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora.
5. Ejemplo: son las 9:00 horas y se programa una duración de 1 hora y 15 minutos. El programa se detiene automáticamente a las 10:15 horas.

Programar el final de una cocción

¡La programación del final de una cocción es posible sólo después de haber fijado la duración de la cocción.

1. Siga el procedimiento de 1 a 3 descripto para la duración;
2. bajo presione el botón y de esta forma que centelleen el icono y las dos cifras en el DISPLAY;
3. Con los botones "+" y "-" regular la hora de cocción deseada; si se mantienen presionados, los números deslizan más velozmente para poder fijarla.
4. Esperar 10 seg. o bien presionar nuevamente el botón para hacer la programación.
5. Una vez cumplido ese tiempo, en el DISPLAY aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora.

Los iconos y encendidos indican que se ha realizado una programación. En el DISPLAY se visualizan alternativamente la hora de finalización de la cocción y la duración.

Anular una programación

Para anular una programación:

• Presionar el botón hasta que centellee el icono de la programación a anular y las cifras en el display. Presionar el botón "-" hasta que en el display aparezcan las cifras 00:00.
• Mantener presionados al mismo tiempo los botones "+" y "-"; de este modo se anulan todas las programaciones efectuadas incluido el contador de horas.

Programas de cocción

En todos los programas se puede hacer una temperatura entre 60° C y MAX, excepto en:

• BARBACOA (se aconseja elegirle MAX);
• GRATIN (se aconseja no superar una temperatura de 200°C).

Programa LEUDADO

El horno alcanza y mantiene una temperatura de 40°C independiente de la posición en la que se gire la perilla TERMOSTATO. Este programa es ideal para leudar los amasijos que contienen levadura natural.

Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utilizar un solo estante: si se utilizan varios estantes se produce una mala distribución de la temperatura.

Programa HORNO PASTELERÍA

Se enciende el elemento calentador posterior y se pone en funcionamiento el ventilador, garantizando un calor suave y uniforme en el interior del horno. Este programa es aconsejable para la cocción de alimentos delicados (por ej. las tortas que necesitan levadura) y algunas preparaciones "mignon" en 3 niveles simultáneamente.

Programa COCCIÓN RÁPIDA

Se encienden los elementos calentadores y se pone en funcionamiento el ventilador, ofreciendo un calor constante y uniforme. El programa no necesita precalentamiento. Este programa es particularmente indicado para cocciones veloces de alimentos congelados o precocidos. Los mejores resultados se obtienen utilizando un solo estante.

3 Programa MULTICOCCIÓN 2

Se encienden todos los elementos calentadores (superior, inferior y circular) y se pone en funcionamiento el ventilador. Debido a que el calor es constante en todo el horno, el aire cocina y tuesta la comida de modo uniforme. Es posible utilizar hasta un máximo de dos estantes simultáneamente.

Programa HORNO PIZZA

Se encienden los elementos calentadores inferior y circular y se pone en funcionamiento el ventilador. Esta combinación permite un rápido calentamiento del horno, con un fuerte aporte de calor preferentemente desde abajo. Cuando se utilice más de un estante a la vez, en la mitad de la cocción es necesario intercambiar su posición.

Programa BARBACOA

Se enciende el elemento calentador superior y se pone en funcionamiento el asador automático (cuando existe). La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan de una temperatura superficial alta. Realice las cocciones con la puerta del horno cerrada.

Programa GRATIN

Se enciende el elemento calentador superior y se ponen en funcionamiento el ventilador y el asador automático (cuando existe). Une a la irradiación térmica unidireccional, la circulación forzada del aire en el interior del horno.

Esto impide que se quemen superficialmente los alimentos, aumentando el poder de penetración del calor. Realice las cocciones con la puerta del horno cerrada.

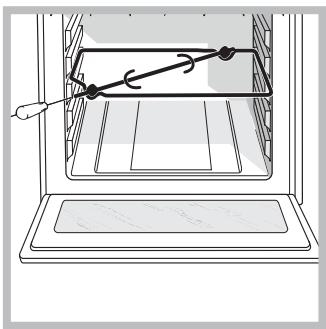

El asador automático (sólo en algunos modelos)

Para accionar el asador automático (ver la figura), proceda del siguiente modo:

1. coloque la grasera en la posición 1;
2. coloque el soporte del asador automático en la posición 3 e introduzca el espetón en el orificio correspondiente ubicado en la pared posterior del horno;
3. active el asador automático seleccionando con la perilla PROGRAMAS o

! Si se abre la puerta cuando el programa está funcionando, el asador automático se detiene.

Consejos prácticos de cocción

! En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente. Porque evitar quemaduras de las comidas delicadas.

! En las cocciones BARBACOA y GRATIN, si se usa el asador automático, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas).

MULTICOCCIÓN

• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor.
• Coloque la grasera abajo y la parrilla arriba.

BARBACOA

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.
• Se aconseja fijar el nivel de energía al máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

HORNO PIZZA

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera se aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante.
• En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Tabla de cocción

Programas	Alimentos	Peso(Kg)	Posición del estantes	Precalenta-miento(minutos)	Temperatura aconsejada	Duración de la coccción(minutos)
Leudado	Leudado de los amasijos con levadura natural (brioche, pan, torta de azúcar, croissant, etc.
Horno Tradicional	Pato	1	3	15	200	65-75
	Asado de ternera o de vaca	1	3	15	200	70-75
	Asado de cerdo	1	3	15	200	70-80
	Bizcochos (de pastaflora)	-	3	15	180	15-20
	Tortas glaseadas	1	3	15	180	30-35
Horno Pastelería	Tortas glaseadas	0.5	3	15	180	20-30
	Torta de fruta	1	2 o 3	15	180	40-45
	Plum-cake	0.7	3	15	180	40-50
	Bizcocho	0.5	3	15	160	25-30
	Creps rellenos (en 2 niveles)	1.2	2 y 4	15	200	30-35
	Tortas pequeñas (en 2 niveles)	0.6	2 y 4	15	190	20-25
	Bizcochitos salados de hojaldre y queso (en 2 niveles)	0.4	2 y 4	15	210	15-20
	Hojaldre relleno con crema (en 3 niveles)	0.7	1 y 3 y 5	15	180	20-25
	Bizcochos (en 3 niveles)	0.7	1 y 3 y 5	15	180	20-25
	Merengue (en 3 niveles)	0.5	1 y 3 y 5	15	90	180
Coción rápida	Alimentos congelados
	Pizza	0.3	2	-	250	12
	Mixto de calabacin y cangrejos	0.4	2	-	200	20
	Torta rústica de espinaca	0.5	2	-	220	30-35
	Panzerotti (ravioles grandes italianos)	0.3	2	-	200	25
	Lasañas	0.5	2	-	200	35
	Panecillos dorados	0.4	2	-	180	25-30
	Bocaditos de pollo	0.4	2	-	220	15-20
	Precocidos
	Alas de pollo doradas	0.4	2	-	200	20-25
	Alimentos Frescos
	Bizcochos (de pastaflora)	0.3	2	-	200	15-18
	Plum-cake	0.6	2	-	180	45
	Bizcochitos salados de hojaldre y queso	0.2	2	-	210	10-12
Multicocción	Pizza (en 2 niveles)	1	2 y 4	15	230	15-20
	Lasañas	1	3	10	180	30-35
	Cordero	1	2	10	180	40-45
	Pollo asado + patatas	1+1	2 y 4	15	200	60-70
	Caballa	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Hojaldre relleno con crema (en 2 niveles)	0.5	2 y 4	10	190	20-25
	Bizcochos (en 2 niveles)	0.5	2 y 4	10	180	10-15
	Bizcocho (en 1 nivel)	0.5	2	10	170	15-20
	Bizcocho (en 2 niveles)	1	2 y 4	10	170	20-25
	Tortas saladas	1.5	3	15	200	25-30
Horno Pizza	Pizza	0.5	3	15	220	15-20
	Asado de ternera o de vaca	1	2	10	220	25-30
	Pollo	1	2 o 3	10	180	60-70
Barbacoa	Lenguados y sepias	0.7	4	-	Max	10-12
	Broquetas de calamares y cangrejos	0.6	4	-	Max	8-10
	Sepias	0.6	4	-	Max	10-15
	Filete de merluza	0.8	4	-	Max	10-15
	Verduras a la parrilla	0.4	3 o 4	-	Max	15-20
	Bistec de ternera	0.8	4	-	Max	15-20
	Salchichas	0.6	4	-	Max	15-20
	Hamburguesas	0.6	4	-	Max	10-12
	Caballa	1	4	-	Max	15-20
	Bocadillo caliente con jamón y queso (o pan tostado)	n.o 4 y 6	4	-	Max	3-5
	Con asador automatístico (cuando existe)
	Asado de ternera	1.0	-	-	Max	80-90
	Pollo asado	1.5	-	-	Max	70-80
	Cordero asado	1.0	-	-	Max	70-80
Gratin	Pollo a la parrilla	1.5	2	10	200	55-60
	Sepias	1.5	2	10	200	30-35
	Con asador automatístico (cuando existe)
	Asado de ternera	1.5	-	10	200	70-80
	Cordero asado	1.5	-	10	200	70-80
	Pollo (asado) + patatas (en la grasa)	1.5	-	10	200	70-75

Precauciones y consejos

ES

El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato ha sido concebido para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido, porque es muy peligroso estar expuesto a la lluvia y a las tormentas.
• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.
• No toque la máquina descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, solo por personas adultas y siguiendo las instrucciones contenidas en este manual.
• Durante el uso del aparato los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga alejados a los niños.
• Evite que el cable de alimentación electrónica de otros electrodomésticos entre en contacto con partes calientes del horno.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Tome la manija de apertura de la puerta en el centro: a los costados podría estar caliente.
• Utilice siempre guantes para horno para introducir o extraer recipientes.
• No cubra el fondo del horno con hojas de aluminio.
• No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente podrá incendiarse.
• Controle siempre que los mandos estén en la posición “●”/“o” cuando no se usa el aparato.
• No desconecte el aparato de la toma de corriente tirando del cable, sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia). No apoye objetos pesados sobre la puerta del horno abierta.
• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.
• Evite que los niños jueguen con el aparato.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

Utilizando el horno en las horas que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se contribuye a reducir la energía de absorción de las empresas eléctricas. - Se recomienda efectuar siempre las cocciones al BARBACOA y GRATIN con la puerta cerrada: ya sea para obtener mejores resultados como para un sensible ahorro de energía (10% aproximadamente). - Mantenga eficientes y limpias las juntas para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Asistencia

¡No llame nunca a técnicos no autorizados.

Comunique:

• el modelo de la máquina (Mod.)
• el número de serie (S/N)

Esta información se incluye en la placa de características ubicada en el aparato y/o en el embalaje.

La siguiente información es válida solo para España

Para otros países de habla hispana consulta a su vendedor

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

Piezas y componentes

Mano de obra de los técnicos

Desplazamiento a su domicilio de los técnicos

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos especiales para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Cortar el suministro eléctrico

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar, use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.
• El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos.
• Los accesorios se pueden lavar como cualquier vajilla, incluso en lavavajillas, con excepción de las guías deslizables.

¡No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Limpiar la puerta

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos, abrasivos o rasquetas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio. Para realizar una limpieza más profunda es posible extraer la puerta del horno:

1. Para sacarlo, abra completamente la puerta (ver la figura);
2. Levante y gire las palancas ubicadas en las dos bisagras (ver la figura);

1. Sujete la puerta de los costados externos y ciérrela lenta pero no completamente. Presione los sujetadores "F", luego tire la puerta hacia sí mismo, extrayéndola de las bisagras (ver la figura).

Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Controle las juntas

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada, llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del horno:

1. Desenrosque la tapa de vidrio del portalámparas.
2. Extraiga la bombilla y sustitúyala con una análoga: potencia de 25 W, casquillo E 14.
3. Vuelva a colocar la tapa (ver la figura).

Montaje del Kit Guías Deslizables

Para montar las guías deslizables:

1. Desenrosque los dos tornillos A (ver la figura). Si el horno posee paneles autolimpiantes, los mismos quedarán momentáneamente desmontados.
2. Sustituya los tornillos A con los tornillos y los distanciadores (B + C) suministrados en el kit.

1. Enrosque los nuevos tornillos B y los correspondientes distanciadores C y vuelva a colocar los paneles autolimpiantes.

1. Fije los dos encastres D de la guía en los orificios correspondientes ubicados en las paredes del horno (ver la figura). Los orificios para la guía izquierda están ubicados arriba, mientras que los orificios para la guía derecha están abajo.
2. Por último, encastre la guía en el distanciador C.

¡No coloque las guías deslizables en la posición 5.

FC 832 C.1 IX/HA

FC 83.1 /HA

FC 83.1 IX /HA

FQ 83.1 /HA

FZ 83.1 /HA

FZ 83.1 IX /HA

FQ 932 C.1/HA

FD 83.1 /HA

FZ 93 C.1 /HA

FZ 93 C.1 IX /HA

FZ 932 C.1 /HA

FZ 932 C.1 IX/HA

FZ 83 C.1 /HA

FZ 83 C.1 IX /HA

F 83.1 /HA

Índice

Instalación, 47-48

Posicionamiento

El programador de cocción electrónico, 51

Programas, 52-54

Programas de cocción

Programa de FERMENTACIÓN

1. Atornille los nuevos tornillos B y los respectivos espaciadores C, montando también los paneles autolimpiantes.
