LTC2000 - Receptor LTC - Manual de utilização gratuito

Tipo de produto	Receptor áudio/vídeo
Marca	LTC
Modelo	LTC2000
Dimensões (L x A x P)	43 cm x 15 cm x 30 cm
Peso	8 kg
Alimentação	220-240 V, 50 Hz
Potência de saída	100 W por canal (estéreo)
Entradas de áudio	HDMI (4 entradas), óptico (1), coaxial (1), RCA (2 pares)
Saídas de áudio	Alto-falantes (2 canais), subwoofer (pré-out), fone de ouvido
Formatos de áudio suportados	Dolby Digital, DTS, PCM estéreo
Rádio	FM/AM com 30 predefinições
Controle remoto	Sim, incluído
Display	Tela LCD retroiluminada
Manutenção e limpeza	Use um pano macio e seco. Não use produtos químicos.
Segurança	Desconecte o aparelho antes de qualquer limpeza. Não exponha à umidade.
Peças de reposição e reparabilidade	Controle remoto e cabo de alimentação disponíveis junto ao fabricante.
Temperatura de operação	0 °C a 40 °C
Consumo em espera	Menos de 1 W

Perguntas frequentes - LTC2000 LTC

Como conectar o receptor LTC2000 à minha televisão?

Use um cabo HDMI para conectar a saída HDMI do receptor à entrada HDMI da sua TV. Certifique-se de que ambos os aparelhos estejam desligados durante a conexão.

Qual é a potência de saída do LTC2000?

O receptor fornece 100 watts por canal em 8 ohms em estéreo, o que é suficiente para a maioria das caixas acústicas domésticas.

Posso conectar um subwoofer ao LTC2000?

Sim, o receptor possui uma saída pré-out para subwoofer. Conecte seu subwoofer a essa saída usando um cabo RCA.

Como sintonizar o rádio FM/AM?

Pressione o botão RÁDIO do controle remoto para alternar para o modo rádio. Use os botões de busca automática ou gire o botão de sintonia para encontrar as estações.

O que fazer se o controle remoto não funcionar?

Verifique as pilhas (tipo AAA). Certifique-se de que não há obstáculo entre o controle remoto e o sensor do receptor. Se o problema persistir, substitua as pilhas.

Como limpar o receptor?

Use um pano macio e seco para tirar o pó do aparelho. Nunca use produtos abrasivos ou líquidos. Desconecte o receptor antes de qualquer limpeza.

O receptor aquece normalmente?

Sim, um leve aquecimento é normal durante a operação. Certifique-se de que as aberturas de ventilação não estejam obstruídas e deixe um espaço de pelo menos 10 cm ao redor do aparelho.

Posso usar o LTC2000 com caixas acústicas de 4 ohms?

Sim, mas a potência de saída será maior. Cuidado para não aumentar o volume ao máximo para evitar distorção ou danos.

Como redefinir o receptor para as configurações de fábrica?

Mantenha pressionado o botão Power por 10 segundos enquanto o receptor estiver ligado. A tela exibirá 'Reset'. Confirme com o botão Enter.

Onde encontrar o manual de instruções completo?

O manual completo está disponível para download gratuito no site notice-facile.com. Você também pode recebê-lo por e-mail após escolher seu idioma.

MANUAL DE UTILIZADOR LTC2000 LTC

Manual de Instruções

MAGNETIC FIELD

AVISO! Não coloque equipamento com elevado Gain, tais como amplificadores ou tape decks directamente sobre ou por baixo da unidade. O facto de esta unidade ser de alta potencia e de ter um forte campo magnético pode causar interferências em equipamentos não protegidos que estejam por perto. O campo é mais forte directamente por cima e por baixo da unidade. Coloque os amplificadores no nível mais baixo da Rack e o pré-amplificador ou outros equipamentos por cima.

AVISO

NÃO ABRIR

RISCO DE CHOQUE ELECTRICO

De maneira a evitar choques eléctricos não remova a cobertura superior ou inferior. Caso necessite de efectuar reparações contacte um profissional qualificado. Desligue o cabo de alimentação antes de remover o painel traseiro para aceder ao interruptor Gain.

Para reduzir o risco de choque eléctrico, não exponha este equipamento a água ou humidade!

ATENÇÃO A ESTES SIMBOLOS

O ponto de exclamação no triângulo é usado para alertar o utilizador para instruções de operação ou manutenção importantes

O raio é usado para alertar o utilizador para o risco de choque eléctrico.

NOTA IMPORTANTE: Produtos eléctricos não deverão ser postos em contentores de lixo caseiros. Por favor, deposite-os em contentores para reciclagem. Ques one as autoridades locais ou onde adquiriu o produto sobre como deverá proceder.

LIGAÇÕES

Verifique se as especi cações do ampli cador, são adequadas para suas colunas. Preste especial atenção à potência e impedância. Veri que se o ampli cador é desligado. Se sim, pode ligar as colunas. ATENÇÃO! Atenção à polaridade (+/-). Os os da mesma cor devem ser ligados ao mesmo sinal em todos os lados, ou seja, o + do ampli cador deve ser ligado ao + da coluna. Se as ligações forem inversas, a qualidade do som diminui. U lize apenas cabos de qualidade apropriados para a potência e distância entre o ampli cador e as colunas.

LAYOUT

Painel Frontal

1. Interruptor On/O
2. Indicador de potência On/O
3. Controlo de volume dos canais A &B
4. Canal de Sinal LED A&B
5. Indicador Clip
6. Selector de Entrada
7. Modo MP3

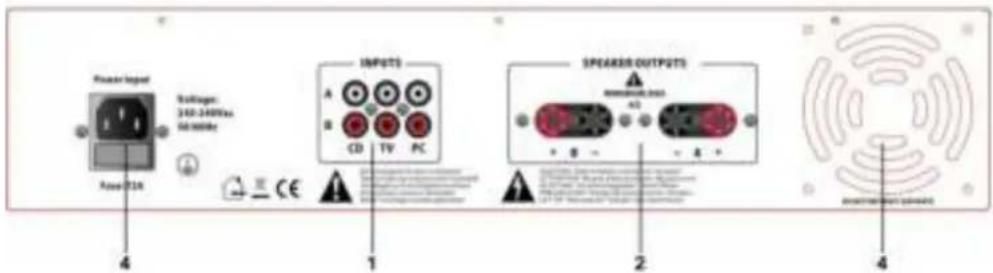

Painel Traseiro

1. Canais de Entrada A & B (Fichas RCA phono)
2. Saída de Canais A & B
3. Entrada principal de xador de potência & fusível
4. Ventoinha

Operação

1. Ligue colunas (carga mínima de 4 ohms) com capacidade de processamento suficiente para os terminais de saída do ampli cador.
2. Ligue a saída de televisão, DVD, computador, mixer ou qualquer outra fonte de sinal adequadas às chas de entrada adequadas do ampli cador de potência. No painel frontal do ampli cador existe um painel de controlo MP3 com entradas USB / SD / MMC. Ligue o cabo de alimentação à rede eléctrica.
3. Seleccione a fonte correcta com o selector na frente. (PC-TV-MP3-CD)
4. Gire os controlos de Gain para o mínimo e ligue o ampli cador.
5. Ajuste os controles de volume para o nível exigido. NOTA: Se o sinal de entrada de áudio está muito alto, a distorção vai aumentar e o indicador CLIP acende-se. Se o LED car aceso de forma permanente ou intermitente, o nível deve ser reduzido.
6. Carregue e reproduza arquivos mp3 para pen USB ou cartão SD. Este modo é com o display LCM.

Para uma operação suave e sem equívocos tenha em atenção:

• Assegurar que todas as ligações de entrada / saída estão correctas e seguras
• A capacidade de manipulação das colunas é adequada à saída do amplificador
• Posicione sempre o ampli cador num local bem ven lado
• Proteja a unidade de choques violentos
• Não ligue ou desligue as colunas durante a operação do amplificador. Poderá prejudicar seriamente o ampli cador

ESPECIFICAÇÕES

Pot. de Saída Max @4Ohm 2x750W/LTC1500 ..... 2x1000W/LTC2000

Impedância Mínimo 4 Ohm

Ligações: .......... Entrada: 6 x RCA (phono) socket & 3.5mm Stereo Jack ....Saída: Painel Terminal de Colunas

Frequência 20 Hz - 20 KHz +/-3dB

THD + N ....<0.5%

Ra o Sinal para Ruído....>95 dB

Voltagem 220\~240 Vac (Euro) / 50Hz T 1A

Dimensões (WXDXH)....482x290x88mm

Peso 3.5kg
