Produkttyp	Audio/Video-Receiver
Marke	LTC
Modell	LTC2000
Abmessungen (B x H x T)	43 cm x 15 cm x 30 cm
Gewicht	8 kg
Stromversorgung	220-240 V, 50 Hz
Ausgangsleistung	100 W pro Kanal (Stereo)
Audioeingänge	HDMI (4 Eingänge), optisch (1), koaxial (1), RCA (2 Paare)
Audioausgänge	Lautsprecher (2 Kanäle), Subwoofer (Pre-Out), Kopfhörer
Unterstützte Audioformate	Dolby Digital, DTS, PCM Stereo
Radio	FM/AM mit 30 Senderspeichern
Fernbedienung	Ja, enthalten
Display	Hintergrundbeleuchtetes LCD-Display
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Produkte verwenden.
Sicherheit	Ziehen Sie vor der Reinigung den Netzstecker. Nicht Feuchtigkeit aussetzen.
Ersatzteile und Reparierbarkeit	Fernbedienung und Netzkabel sind beim Hersteller erhältlich.
Betriebstemperatur	0 °C bis 40 °C
Standby-Verbrauch	Weniger als 1 W

Häufig gestellte Fragen - LTC2000 LTC

Wie schließe ich den LTC2000-Receiver an meinen Fernseher an?

Verwenden Sie ein HDMI-Kabel, um den HDMI-Ausgang des Receivers mit dem HDMI-Eingang Ihres Fernsehers zu verbinden. Stellen Sie sicher, dass beide Geräte beim Anschließen ausgeschaltet sind.

Wie hoch ist die Ausgangsleistung des LTC2000?

Der Receiver liefert 100 Watt pro Kanal an 8 Ohm in Stereo, was für die meisten Heimlautsprecher ausreichend ist.

Kann ich einen Subwoofer an den LTC2000 anschließen?

Ja, der Receiver verfügt über einen Subwoofer-Pre-Out. Schließen Sie Ihren Subwoofer mit einem RCA-Kabel an diesen Ausgang an.

Wie stelle ich das FM/AM-Radio ein?

Drücken Sie die RADIO-Taste auf der Fernbedienung, um in den Radiomodus zu wechseln. Verwenden Sie die automatischen Suchtasten oder drehen Sie den Abstimmknopf, um Sender zu finden.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien (Typ AAA). Stellen Sie sicher, dass sich kein Hindernis zwischen der Fernbedienung und dem Sensor des Receivers befindet. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterien.

Wie reinige ich den Receiver?

Verwenden Sie ein weiches, trockenes Tuch, um das Gerät zu entstauben. Verwenden Sie niemals scheuernde Produkte oder Flüssigkeiten. Ziehen Sie vor der Reinigung den Netzstecker.

Ist es normal, dass der Receiver warm wird?

Ja, eine leichte Wärmeentwicklung ist im Betrieb normal. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und lassen Sie mindestens 10 cm Platz um das Gerät.

Kann ich den LTC2000 mit 4-Ohm-Lautsprechern verwenden?

Ja, aber die Ausgangsleistung wird höher sein. Achten Sie darauf, die Lautstärke nicht voll aufzudrehen, um Verzerrungen oder Schäden zu vermeiden.

Wie setze ich den Receiver auf die Werkseinstellungen zurück?

Halten Sie die Power-Taste 10 Sekunden lang gedrückt, während der Receiver eingeschaltet ist. Das Display zeigt 'Reset'. Bestätigen Sie mit der Enter-Taste.

Wo finde ich das vollständige Benutzerhandbuch?

Das vollständige Handbuch kann kostenlos auf der Website notice-facile.com heruntergeladen werden. Sie können es auch per E-Mail erhalten, nachdem Sie Ihre Sprache ausgewählt haben.

BEDIENUNGSANLEITUNG LTC2000 LTC

STEREO LEISTUNGSVERSTÄRKER

WZMACNIACZE MOCY STEREO

AMPLIFICADOR STEREO

D - BEDIENUNGSANLEITUNG

MAGNETFELD

ACHTUNG!

Keine empfindlichen Geräte wie Vorverstärker oder Kassettenrecorder direkt auf oder unter das Gerät stellen. Aufgrund der hohen Leistung erzeugt das Gerät starke Magnetfelder die Störungen in nicht abgeschirmten Geräten verursachen können. Das Feld ist unmittelbar über und unter dem Gerät am stärksten. Stellen Sie den/die Verstärker ganz unten und den Vorverstärker und andere empfindliche Geräte ganz oben ins Rack.

VORSICHT

STROMSCHLAGGEFAHR

NICHT ÖFFNEN

Um Stromschlag zu vermeiden, nicht das Gehäuse öffnen. Das Gerät enthält keine vom Benutzer auswechselbaren Teile. Reparaturen dürfen nur von einem Fachmann vorgenommen werden. Erst das Netzkabel abziehen, bevor Sie die Rückwand entfernen, um den Gainregler zu erreichen.

WARNHINWEIS

Um Stromschlaggefahr zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.

BITTE BEACHTEN SIE DIESE ZEICHEN:

Der Blitz im Dreieck weist den Benutzer auf gefährliche Spannungen im Geräteinneren hin. Keine Innenteile berühren.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Hinweise in der Anleitung hin.

WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!

ANSCHLÜSSE

Prüfen Sie zuerst, ob der Verstärker für Ihre Boxen geeignet ist, insbesondere im Hinblick auf die Leistung und die Impedanz. Der Verstärker muss ausgeschaltet sein, wenn die Boxen eingeschaltet werden. ACHTUNG! Bi e beachten Sie die Polarität (+ und -). Die Vorzeichen der Drähte und der Anschlussklemmen müssen übereins mmen, d.h. den + Draht an die + Klemme anschließen. Wenn die Anschlüsse falsch gepolt sind, verschlechtert sich die Klangqualität. Nur hochwer ge Lautsprecherkabel benutzen, die für die Leistung und die Ernernung zwischen Verstärker und Boxen geeignet sind.

BESCHREIBUNG

Frontpla e

1. Betriebsschalter
2. Betriebsleuchte
3. Lautstärkeregler Kanal A & B
4. Signal LED Kanal A & B
5. Clip Anzeiger
6. Eingangswahlschalter
7. MP3 Betrieb

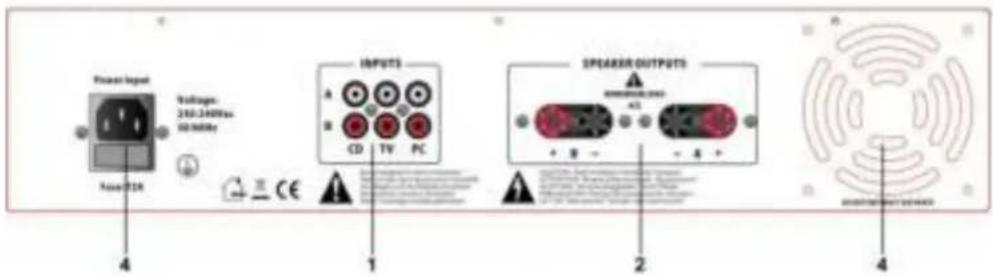

Rückseite

1. Eingangskanäle A & B (Cinch Buchsen)
2. Ausgang Kanal A & B
3. Netzeingangsbuchse & Sicherungshalter
4. Lü er

BETRIEB

1. Einen Lautsprecher (MINDESTENS 4 Ohm Last) mit ausreichender Leistung an die Ausgangsbuchsen des Verstärkers anschließen.
2. Den Ausgang eines Fernsehers, DVD Spielers, Computers, Mischpults oder einer anderen geeigneten Signalquelle an die Eingangsbuchsen des Leistungsverstärkers anschließen. Das MP3 Bedienfeld auf der Frontseite besitzt USD/SD MMC Eingänge. Schließen Sie das Netzkabel an eine Netzsteckdose an.
3. Die Eingangsquelle mit dem Wahlschalter auf der Frontseite wählen.(PC-MP3-TV-CD)
4. Die Gain Regler ganz herunterfahren, bevor Sie den Verstärker einschalten.
5. Die Lautstärkeregler auf den gewünschten Pegel einstellen. HINWEIS: Wenn das Audioeingangssignal zu stark ist, tri Verzerrung auf und der CLIP Anzeiger leuchtet. Wenn der CLIP Anzeiger ständig leuchtet oder blinkt, muss der Eingangspegel gesenkt werden.
6. MP3 Dateien vom USB S ck oder SD Karte laden und abspielen. Diese Betriebsart erscheint auf dem MP3 Bedienfeld.

Für zuverlässigen und problemlosen Betrieb folgende Anweisungen befolgen:

• Alle Ein- und Ausgangsverbindungen müssen fest und sicher sitzen.
  ·Die Leistung der Lautsprecher muss der Ausgangsleistung des Verstärkers entsprechen.
• Den Verstärker nur an einem gut belü eten Ort aufstellen.
  ·Vor schweren Erschü erungen schützen.
• Den Lautsprecher nicht während des Betriebs des Verstärkers anschließen oder abkoppeln, um den Verstärker nicht zu beschädigen.

TECHNISCHE DATEN

Max. Ausgangsleistung @4 Ohm 2x750W/LTC1500 2x1000W/LTC2000

Las mpedanz ......Minimum 4 Ohm

Verbinder: ....Eingang: 6 x Buchsen & 3,5mm Stereo Klinkenbuchse ....Ausgang: Lautsprecherklemmen

Eingangsemp ndlichkeit 775mV

Eingangsimpedanz 10K Ohm min.

Frequenzbereich 20 Hz – 20 KHz +/-3dB

THD + N ....<0.5%

Signal/Rauschabstand....>95 dB

Anzeiger Clip / Signal / Spannung

Netzspannung 220\~240 Vac (Euro) / 50Hz T 1A

Abmessungen (BxTxH)....482x290x88mm

Gewicht 3.5kg
