MANUAL DE UTILIZADOR TA5V INDESIT

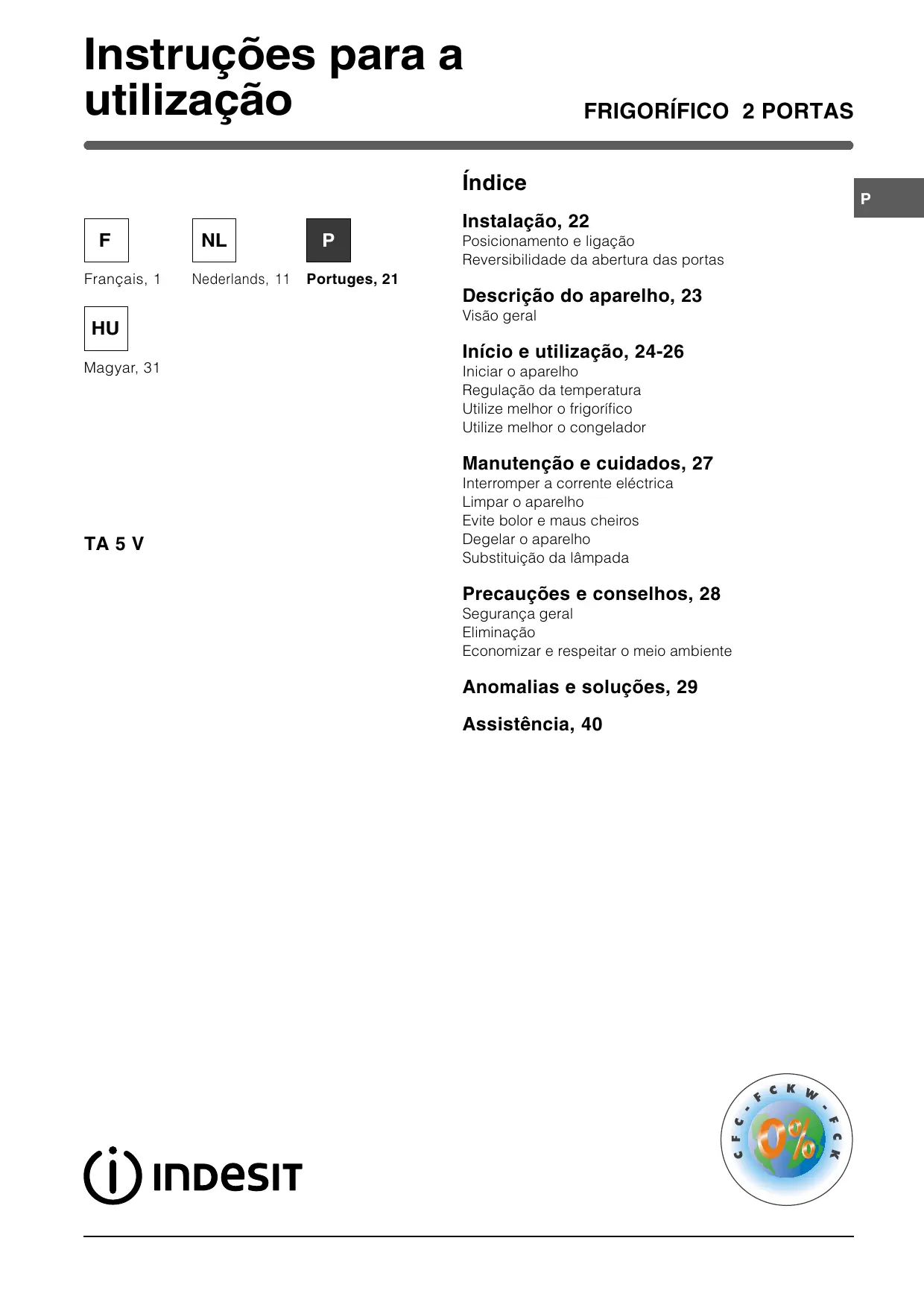

Instruções para a utilização

Portuges, 21 Instalação, 22 Posicionamento e ligação Reversibilidade da abertura das portas Descrição do aparelho, 23 Visão geral Início e utilização, 24-26 Iniciar o aparelho Regulação da temperatura Utilize melhor o frigorífico Utilize melhor o congelador Manutenção e cuidados, 27 TA 5 V Interromper a corrente eléctrica Limpar o aparelho Evite bolor e maus cheiros Degelar o aparelho Substituição da lâmpada Precauções e conselhos, 28 Segurança geral Eliminação Economizar e respeitar o meio ambiente Anomalias e soluções, 29 Assistência, 40

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências. ! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança. Reversibilidade da abertura das portas

Posicionamento e ligação Posicionamento

1. Posicione o aparelho num ambiente bem ventilado e não

2. Não tape as grades traseiras de ventilação: o compressor e

o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuírem.

3. Deixe uma distância de pelo menos 10 cm. entre a parte

superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm. entre as laterais e os móveis/paredes aos lados.

4. Deixe o aparelho longe de fontes de calor (a luz do sol

directa, um fogão eléctrico).

5. Para manter uma distância ideal entre o produto e a

parede posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada.

1. Instale o aparelho sobre um piso plano e rígido.

2. Se o pavimento não for perfeitamente horizontal, para

compensar, desatarraxe ou atarraxe os pés dianteiros. Ligação eléctrica Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema eléctrico. Antes de colocar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar o carga máxima. de potência da máquina, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);
• a tensão de alimentação seja entre os valores indicados na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);
• a tomada seja compatível com a ficha do aparelho. Em caso contrário peça a substituição da ficha a um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas. ! Com o aparelho instalado, deve ser fácil o acesso ao cabo eléctrico e à tomada eléctrica. ! O cabo não deve ser dobrado nem sofrer pressões. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência). ! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

∅ 3mm Descrição do aparelho Visão geral

Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes. Compartimento para CONGELAÇÃO e CONSERVAÇÃO MAX Manípulo

TEMPERATURA AIRCOOLER WATER LEVEL Recipientes para GELO* Prateleira extraível da porta com tampa, com PORTA OVOS Prateleiras PORTA-LATINHAS • PRATELEIRA • Prateleira extraível da porta VÃO PARA GUARDAR OBJECTOS Gaveta para FRUTAS e HORTALIÇAS Prateleira para GARRAFAS PEZINHO de regulação • Variáveis em número e/ou na posição.

• Presente somente em alguns modelos.

Iniciar o aparelho ! Antes de iniciar o aparelho, obedeça as instruções para a instalação (veja a Instalação). ! Antes de ligar o aparelho limpe bem os compartimentos e os acessórios com água morna e bicarbonato.

1. Ligue a ficha numa tomada eléctrica e assegure-se

que a lâmpada de iluminação interna.

2. Rode o selector para A REGULAÇÃO DA

TEMPERATURA num valor médio. Depois de algumas horas será possível guardar alimentos no frigorífico. A temperatura no interior do compartimento frigorífico regula-se automaticamente em função da posição do botão para a regulação da temperatura. 1 = menos frio 7 = mais frio. É aconselhado em todo o caso uma posição média Para aumentar o espaço a disposição e melhorar a aparência do aparelho, o mesmo tem a “parte refrigeradora” situada no interior do painel traseiro do compartimento frigorífico. Este painel, durante o funcionamento, estará coberto de gelo, ou de gotinhas de água, dependendo se o compressor estiver a funcionar ou em pausa. Não se preocupe com isto! O frigorífico está a funcionar de modo normal. Aircooler Pode ser reconhecido pela presença do dispositivo na parede superior do compartimento frigorífico (veja a figura).

2. Se não aparecer a escrita OK significa que a

temperatura está alta demais: regule a selector de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta (mais fria) e aguarde aproximadamente 10 h. até a temperatura estabilizar-se.

3. Verifique novamente o indicador: e, se for necessário,

realize uma nova regulação. Se forem guardadas grandes quantidades de alimentos ou se a porta for aberta frequentemente, é normal que o indicador não esteja em OK. Aguarde pelo menos 10 h. antes de regular o selector de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta.

O Aircooler consente uma óptima conservação dos alimentos porque recupera-se rapidamente a temperatura, depois de uma abertura da porta e distribui homogeneamente a temperatura: o ar soprado (A) arrefece em contacto com a parede fria, enquanto que o ar mais quente (B) é aspirado (veja a figura). A parede posterior apresenta-se coberta de gelo ou gotinhas de água, conforme o compressor esteja em funcionamento ou em pausa.

Indicador da TEMPERATURA*: para identificar a zona mais fria do frigorífico.

1. Verifique se no indicador está em OK de maneira bem

evidente (veja a figura). Regulação da temperatura

PRATELEIRAS: vidro ou de grade. Podem ser extraídas e têm altura regulável mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a altura não é necessário retirar inteiramente a prateleira. Prateleira PORTA-LATINHAS: para guardar deitadas várias latinhas (veja a figura). Podem-se guardar também iogurte, manteiga ou recipientes em geral. Utilize melhor o frigorífico

• Para regular a temperatura utilize o selector de FUNCIONAMENTO DO CONGELADOR (veja a Descrição).
• Coloque somente alimentos frios ou levemente mornos, mas não quentes (veja Precauções e conselhos).
• Lembre-se que os alimentos cozidos não se mantêm mais tempo do que os crus.
• Não guarde líquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação. A higiene alimentar

1. Depois de comprar alimentos, tire-os de todas as

embalagens exteriores em papel/cartolina ou outras embalagens, que podem introduzir no frigorífico bactérias ou sujidade. 2.Proteja os alimentos, (especialmente os facilmente perecíveis e os que emanarem cheiro forte), para evitar contacto entre os mesmos, e elimine desta maneira quer a possibilidade de contaminação de germes/bactérias, quer a difusão de cheiros fortes no interior do frigorífico. 3.Guarde os alimentos de maneira que possa circular ar livremente entre os mesmos. 4.Mantenha limpo o interior do frigorífico, preste atenção para não utilizar produtos oxidantes ou abrasivos. 5.Tire os alimentos do frigorífico quando passar a duração máxima de conservação. 6.Para uma boa conservação, os alimentos facilmente perecíveis (queijos moles, peixe cru, carne etc. …) devem ser guardados na zona mais fria, ou seja sobre a gaveta das hortaliças, onde há o indicador de temperatura.

Utilize melhor o congelador Recipientes para GELO: para produzir gelo.

• Não congele novamente alimentos que estiverem a descongelar-se ou descongelados; estes alimentos devem ser cozidos para ser consumados (dentro de 24 horas). A posição na parte interna da porta do compartimento assegura uma limpeza maior (o gelo não entra mais em contacto com os alimentos) e ergonomia (não goteja quando for carregado).

• Os alimentos frescos a serem congelados não devem ser colocados encostados nos já congelados; devem ser guardados sobre a grade do compartimento congelador, se possível encostados nas paredes (laterais e traseiras) nas quais a temperatura desce abaixo de - 18°C e garante uma boa velocidade de congelação.

1. Para retirar o recipiente empurre-o para cima e, em

seguida, para fora (veja a figura). Certifique-se que o recipiente esteja inteiramente vazio e encha-o de água pelo furo para este fim.

2. Preste atenção para não

ultrapassar o nível indicado (MAX WATER LEVEL). Água demais dificulta a extracção do gelo (se acontecer, aguarde o gelo derreter-se e esvazie o recipiente).

• Não coloque no congelador garrafas de vidro contendo líquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.
• A quantidade máxima diária de alimentos a ser congelada é indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).

4. Tape o furo com a tampa

fornecida e guarde o recipiente, introduzindo a parte superior na respectiva sede e deixe-o suspenso. MAX WATER LEVEL ! Durante a congelação evite abrir a porta.

3. Rode o recipiente 90°: a

água enche as formas pelo princípio dos vasos comunicantes (veja a figura). ! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: desta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 ~ 14 horas. !Se durante muito tempo, a temperatura ambiente permanecer inferior a 14° C, não se chegará plenamente às temperaturas necessárias para uma longa conservação no compartimento congelador e, portanto, o período de conservação será reduzido.

5. Quando se tiver formato

gelo (tempo mínimo aproximadamente 8 horas) bata o recipiente sobre uma superfície dura e molhe-o por fora para o gelo soltar-se; em seguida deixe-o sair pelo furo. Manutenção e cuidados Interromper a corrente eléctrica Descongelar o compartimento frigorífico Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede eléctrica: Não é suficiente colocar os selectores de regulação da temperatura na posição (aparelho desligado) para eliminar todos os contactos eléctricos. Este frigorífico é equipado com degelo automático: a água derretida é conduzida para a parte traseira através de um furo de descarga (veja a figura) desta maneira o calor produzido pelo compressor evapora-se. A única intervenção a ser realizada periodicamente consiste na limpeza do furo de descarga para a água poder defluir desimpedida. Limpar o aparelho

• As partes externas, as partes internas e as guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água de javel nem amoníaco.
• Os acessórios removíveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxagúe-os e enxugue-os com cuidado.
• Na parte de trás do aparelho tende a acumular-se poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada eléctrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média. Evite bolor e maus cheiros
• Este aparelho foi fabricado com materiais higiénicos que não transmitem odores. Para manter esta característica é necessário os alimentos serem sempre protegidos e bem fechados. Isto também evitará a formação de manchas.
• Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Descongelar o compartimento congelador Elimine periodicamente o gelo com a espátula fornecida para esta finalidade. Se a camada de gelo for superior a 5 mm. será necessário descongelar manualmente:

1. Coloque o selector para A REGULAÇÃO DA

TEMPERATURA na posição .

2. Envolva os alimentos congelados industrialmente ou em

casa com folhas de papel e guarde-os num sítio fresco.

3. Deixe a porta aberta até o gelo ter-se derretido

inteiramente; para facilitar a operação coloque recipientes com água morna dentro do compartimento congelador.

4. Limpe e enxugue o compartimento congelador com

cuidado antes ligar novamente o aparelho.

5. Antes de introduzir os alimentos no compartimento do

congelador, aguardar aproximadamente duas horas para o restabelecimento das condições ideais de conservação. Substituição da lâmpada Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. Obedeça as seguintes instruções. Descongelar o aparelho ! Obedeça as seguintes instruções. Não acelere o processo com meios ou utensílios diferentes da espátula fornecida, porque poderá danificar o circuito refrigerante.

Para obter acesso à lâmpada, retire a protecção da maneira indicada na figura. Substitua-a por uma de potência análoga à indicada na protecção (15 W o 25 W).

Precauções e conselhos

! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas para razões de segurança e devem ser lidas com atenção. Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade Europeia: - 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações; - 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações; - 2002/96/CE.. Segurança geral

• Este aparelho foi concebido para uma utilização de tipo não profissional, no âmbito de uma morada.
• Este aparelho deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.
• Este aparelho não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.
• Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou húmidos.
• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.
• Não puxe o cabo eléctrico para desligar a ficha da tomada, mas pegue pela ficha.
• É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não é suficiente colocar os selectores de regulação da temperatura na posição (aparelho desligado) para eliminar todos os contactos eléctricos.
• No caso de avaria, nunca mexa nos mecanismos internos para tentar reparar.
• Não utilize dispositivos ou utensílios no interior dos compartimentos, excepto a espátula fornecida para este fim.
• Não coloque na boca cubos de gelo assim que os retirar do congelador.
• Não permita que crianças brinquem com este aparelho. Em nenhum caso pode-se sentar-se nas gavetas ou pendurar-se na porta.
• Os embalagens não são brinquedos para as crianças.

• Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens.
• A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Economizar e respeitar o meio ambiente
• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposição directa aos raios do sol, não o coloque perto de fontes de calor.
• Para colocar ou retirar alimentos, abra as portas deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.
• Não encha este aparelho com alimentos demais: para uma boa conservação, o frio deve poder circular livremente. Se impedir-se a circulação, o compressor funcionará continuamente.
• Não coloque dentro alimentos quentes: aumentarão a temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia eléctrica.
• Descongele este aparelho quando se formar gelo (veja a Manutenção); uma camada grossa de gelo torna mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia.
• Mantenha as guarnições eficientes e limpas, de maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção). Anomalias e soluções Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.

Anomalias: Possíveis cause / Solução: A lâmpada de iluminação interna não se acende.

• A ficha não está ligada na tomada eléctrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa. O frigorífico e o congelador refrigeram pouco.

• As portas não se fecham bem ou as guarnições estão estragadas.
• As portas são abertas com frequência excessiva.
• O selector para A REGULAÇÃO DA TEMPERATURA não está na posição certa
• O frigorífico ou o congelador foram enchidos demais.
• A temperatura ambiente de trabalho do produto é inferior a 14ºC. Os alimentos congelam-se no frigorífico.

• O selector para A REGULAÇÃO DA TEMPERATURA não está na posição certa.
• Os alimentos estão encostados na parede traseira. A ventoinha AIRCOOLER não gira

• A porta do frigorífico está aberta.
• O sistema AIRCOOLER activa-se automaticamente somente quando necessário para restabelecer as condições ideais no interior do compartimento frigorífico. O motor está a funcionar continuamente.

• A porta não está bem fechada ou é aberta continuamente.
• A temperatura do ambiente externo está muito alta.
• A espessura do gelo ultrapassa 2 ~ 3 mm. (veja a Manutenção). O aparelho está a fazer ruído.

• O aparelho não foi instalado bem plano (veja a Instalação).
• O aparelho foi instalado entre móveis ou objectos que vibram e emitem ruídos.
• O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal. A temperatura de algumas partes externas do frigorífico é elevada

• As temperaturas elevadas são necessárias para evitar a formação de condensa em particulares zonas do produto. A parede no fundo da cela frigorífica apresenta gelo ou gotas de água

• Trata-se do normal funcionamento do produto. No fundo do frigorífico há água.

• O furo de descarga da água está entupido (veja a Manutenção).

05/2006 Antes de contactar a Assistência técnica:

• Verifique se pode resolver a anomalia (veja as Anomalias e Soluções).
• Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificarse, chamar o Centro de Assistência Técnica mais próximo.

• o modelo da máquina (Mod.)
• o número de série (S/N) Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda. Mod. RG 2330

Classe Nunca recorrer a técnicos não autorizados e recusar sempre a instalação de peças sobresselentes não originais.
