GEBRUIKSAANWIJZING TA5V INDESIT

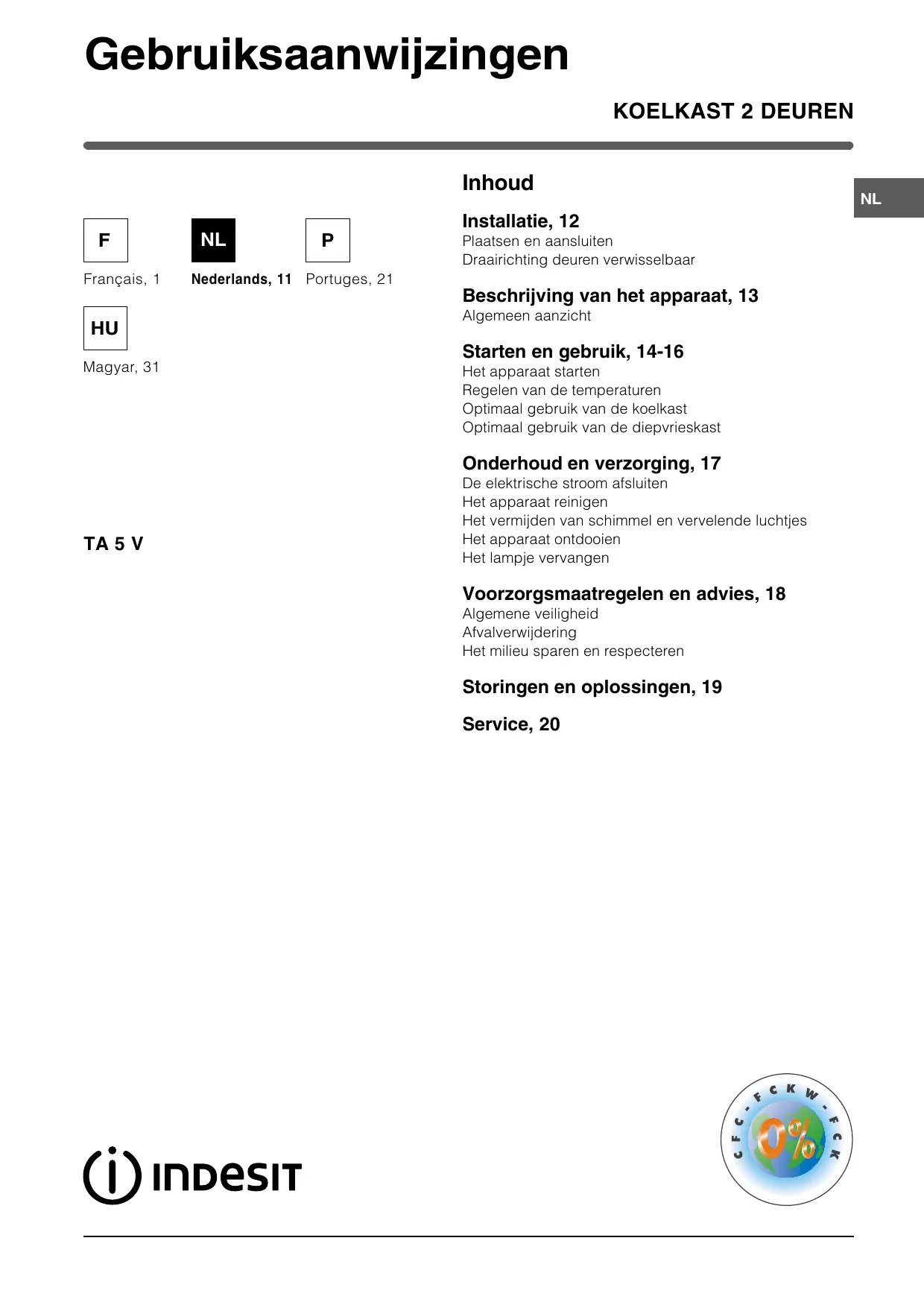

Gebruiksaanwijzingen KOELKAST 2 DEUREN Inhoud Français, 1

Nederlands, 11 Portuges, 21 Installatie, 12 Plaatsen en aansluiten Draairichting deuren verwisselbaar Beschrijving van het apparaat, 13 Algemeen aanzicht Starten en gebruik, 14-16 Het apparaat starten Regelen van de temperaturen Optimaal gebruik van de koelkast Optimaal gebruik van de diepvrieskast Onderhoud en verzorging, 17 TA 5 V De elektrische stroom afsluiten Het apparaat reinigen Het vermijden van schimmel en vervelende luchtjes Het apparaat ontdooien Het lampje vervangen Voorzorgsmaatregelen en advies, 18 Algemene veiligheid Afvalverwijdering Het milieu sparen en respecteren Storingen en oplossingen, 19 Service, 20

! Bewaar dit boekje zorgvuldig voor eventuele toekomstige raadpleging. Wanneer u het product weggeeft, verkoopt of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft. ! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid. Plaatsen en aansluiten Draairichting deuren verwisselbaar

1. Plaats het apparaat in een goed geventileerd en droog

2. Laat de ventilatieroosters aan de achterzijde vrij: de

compressor en de condensator geven warmte af en vereisen een goede ventilatie om goed te functioneren en het elektriciteitsverbruik te beperken.

3. Laat een afstand van minstens 10 cm vrij tussen de

bovenkant van het apparaat en eventuele bovenstaande meubels. Laat ook een afstand van minstens 5 cm tussen de zijkanten en nevenstaande meubels/wanden.

4. Houdt het apparaat ver van hittebronnen vandaan (direct

zonlicht, elektrisch gasfornuis).

5. Om de juiste afstand tussen het apparaat en de

achterwand te behouden, moet u de afstandhouders monteren die zich in de installatiekit bevinden, volgens de instructies op het speciale instructieblad.

1. Plaats het apparaat op een rechte en stevige vloer.

2. Mocht de vloer niet volledig horizontaal zijn, draai dan

aan de verstelbare pootjes aan de voorkant om het apparaat waterpas te krijgen. Elektrische aansluiting Zet het apparaat na het transport verticaal en wacht minstens 3 uur voordat u het aansluit aan het elektriciteitsnet. Voordat u de stekker in het stopcontact steekt, dient u zich ervan te verzekeren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje dat zich onderin links in het koelgedeelte bevindt (bv. 150 W);
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje, dat zich onderin links bevindt (bv. 220-240 V);
• het stopcontact en de stekker overeenkomen. Als dat niet het geval is, dient een erkende monteur de stekker te vervangen (zie Service); gebruik geen verlengsnoeren of dubbelstekkers. ! Wanneer het apparaat geïnstalleerd is, moeten het snoer en het stopcontact makkelijk te bereiken zijn. ! Het snoer mag niet worden gebogen of samengedrukt. ! Het snoer moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service). ! De fabrikant kan niet verantwoordelijkheid worden gesteld als deze normen niet worden nageleefd.

Beschrijving van het apparaat Algemeen aanzicht

Deze gebruiksaanwijzingen gelden voor verscheidene modellen en het is daarom mogelijk dat de figuur andere details afbeeldt dan het door u aangeschafte apparaat. De beschrijving van de meest complexe elementen vind u terug in de volgende pagina’s. Diepvriesgedeelte INVRIES- en BEWAARGEDEELTE MAX WATER LEVEL TEMPERATUURKNOP AIRCOOLER IJSBLOKJESHOUDER* Uitneembaar vak met deksel, voor EIERREK en BOTERVLOOT BLIKREKJES• DRAAGPLATEAU• Uitneembaar vak voor VARIA• Vak voor FLESSEN GROENTE- en FRUITLADE Verstelbare POOTJES • Deze kunnen variëren voor wat betreft aantal of positie.

• Alleen op enkele modellen aanwezig.

Het apparaat starten ! Voordat u het apparaat in gebruik stelt, dient u de instructies voor wat betreft de installatie na te volgen (zie Installatie). ! Voordat u het apparaat aansluit, dient u zowel het koelals het diepvriesgedeelte, alsook het toebehoren met lauw water en soda te reinigen.

1. Steek de stekker in het stopcontact en verzeker u

ervan dat het lampje aan de binnenkant van het apparaat aangaat.

2. Draai de knop van de TEMPERATUURREGELING op

een middelmatige stand. Na enkele uren kunt u de levensmiddelen in de koelkast zetten. Regelen van de temperaturen De temperatuur in het koelgedeelte wordt automatisch geregeld aan de hand van de stand van de thermostaatknop. 1 = minder koud 7 = kouder Wij raden een gemiddelde stand aan. Het koelsysteem van dit apparaat bevindt zich aan de binnenkant van de achterwand van het koelgedeelte. Hiermee ontstaat een grotere en efficiëntere binnenruimte en een verbeterd esthetisch effect. Deze achterwand zal tijdens de werking van het apparaat ofwel bedekt zijn met ijs, ofwel met waterdruppels, naar gelang de compressor wel of niet in gebruik is. Maakt u zich hier dus geen zorgen om! De koelkast werkt op normale wijze. Aircooler Dit herkent u aan het mechanisme aan de bovenkant van het koelgedeelte (zie afbeelding).

Door middel van het Aircooler kunt u levensmiddelen optimaal bewaren. Het systeem zorgt ervoor dat, nadat de deur open is geweest, de temperatuur binnen het apparaat weer snel op hetzelfde niveau wordt teruggebracht en overal goed wordt verspreid: de

geblazen lucht (A) wordt afgekoeld als hij in contact komt met de koele wand, terwijl de warmere lucht (B) wordt weggezogen (zie afbeelding). De achterwand zal bedekt zijn met ijs of waterdruppels, naar gelang de compressor wel of niet in gebruik is. DRAAGPLATEAUS: plateaus of roosters. Deze kunnen dankzij de speciale gleuven worden verwijderd of in hoogte geregeld (zie afbeelding), voor het invoeren van grote verpakkingen of etenswaren. Het is niet noodzakelijk het draagplateu volledig te verwijderen om de hoogte te regelen.

TEMPERATUUR*aanwijzer: hiermee onderscheidt u het koudste gedeelte van de koelkast.

1. Controleer of op de aanwijzer het woord OK verschijnt

(zie afbeelding). vert noir consulter la notice

2. Als er geen OK verschijnt, betekent het dat de

temperatuur te hoog is: zet de knop WERKING KOELKAST op een hogere stand (kouder) en wacht circa 10 uur tot de temperatuur stabiel is.

3. Controleer de aanwijzer nogmaals: indien nodig, kunt u

de koelkast opnieuw regelen. Als u grote hoeveelheden etenswaren in de koelkast heeft geplaatst, de deur herhaaldelijk heeft geopend of open heeft gelaten, is het normaal dat de aanwijzer geen OK aangeeft. Wacht minstens 10 uur voordat u de knop WERKING KOELKAST op een hogere stand zet. BLIKREKJE: voor het horizontaal bewaren van blikjes (zie afbeelding). U kunt hier ook yoghurt, boter, of andere verpakkingen bewaren.

• Alleen op enkele modellen aanwezig. Optimaal gebruik van de koelkast

• Gebruik voor het regelen van de temperatuur de knop TEMPERATUURREGELING(zie Beschrijving).
• Zet alleen koude of lauwe levensmiddelen in de koelkast, nooit warme (zie Voorzorgsmaatregelen en advies).
• Denk eraan dat u gekookte etenswaren niet langer kunt bewaren dan rauwe.
• Zet geen vloeistoffen in open flessen of bakken in de koelkast: dit brengt een toename van de vochtigheidsgraad teweeg en een daaropvolgende condensproductie. Hygiëne van de etenswaren

1. Na aankoop van de etenswaren verwijdert u de

papieren/kartonnen of andere verpakking , die bacteriën of vuil in de koelkast kunnen introduceren.

2. Bescherm de etenswaren (vooral die niet lang

houdbaar zijn en die een sterke lucht verspreiden) op zodanige wijze dat ze niet met elkaar in contact komen; zo vermijdt u de mogelijkheid van besmetting onder elkaar door kiemen/bacteriën zowel als het verspreiden van geuren in de koelkast

3. Zorg voor voldoende vrije luchtcirculatie om de

4. Houd de binnenkant van de koelkast schoon maar

vermijd gebruik van bijtende of schuurmiddelen

5. Als de vervaldatum is afgelopen moeten de

etenswaren uit de koelkast worden verwijderd

6. Voor een correcte manier van conserveren moeten de

minder houdbare etenswaren (verse kazen, rauwe vis, vlees enz…) op de koelste plaats worden gezet, namelijk bovenop de groenteladen, waar de temperatuurindicator zich bevindt.

Optimaal gebruik van de diepvrieskast

• Vries nooit etenswaar in die op het punt staat te ontdooien of al is ontdooid; dergelijke etenswaar moet gelijk worden gekookt en gegeten (binnen 24 uur). IJSBLOKJESHOUDER De bevestiging aan de binnenkant van de deur van de diepvrieskast garandeert een betere hygiëne (het ijs komt niet in aanraking met de levensmiddelen) en ergonomie (geen gedruppel tijdens het invoeren van het water).

• Verse etenswaren die moeten worden ingevroren mogen nooit in contact raken met etenswaren die al bevroren zijn; verse etenswaren moeten op het rooster van het diepvriesgedeelte worden geplaatst, mogelijkerwijs tegen de zijkant of de achterwand, waar de temperatuur de -18°C of lager bereikt en waar ze snel worden ingevroren.

1. Haal de ijsblokjeshouder uit

de deur door hem eerst naar boven en dan naar buiten te trekken (zie afbeelding). Verzeker u ervan dat de houder helemaal leeg is en vul hem met water door de speciale opening.

• Plaats nooit glazen flessen met vloeistof in de diepvrieskast, vooral niet als er een dop op zit of als ze hermetisch zijn afgesloten, ze zouden kunnen barsten. MAX WATER LEVEL

• De maximum hoeveelheid die men dagelijks kan invriezen is aangegeven op het typeplaatje links onderin de koelkast (voorbeeld: Kg/24h 4).

2. Zorg ervoor nooit het

aangegeven niveau te overschrijden (MAX WATER LEVEL). Teveel water belemmert het loskomen van de ijsblokjes (mocht dit gebeuren, wacht dan tot het ijs gesmolten is en leeg de houder). ! Open de deur van de diepvrieskast niet tijdens het invriezen. ! Wanneer de stroom wegvalt of wanneer er een storing optreedt, dient u de deur van de diepvrieskast niet te openen: de levensmiddelen blijven op deze manier nog ongeveer 9 à 14 uur goed bewaard. ! Als de kamertemperatuur zich voor langere tijd onder de 14°C bevindt, bereikt het diepvriesgedeelte niet de temperatuur die nodig is voor het langdurig bewaren van de levensmiddelen en zal de bewaartijd van de etenswaren als gevolg korter zijn. MAX

3. Draai de houder 90°: het

water vult de houders door middel van de communicerende vaten (zie afbeelding). WATER LEVEL

4. Sluit de opening af met

bijgeleverde dop en zet de houder weer op zijn plaats. Plaats eerst de bovenkant en laat hem dan naar beneden zakken.

5. Als het ijs is gevormd (minstens 8 uur) moet u de

houder tegen een hard oppervlak stoten en de buitenkant ervan natmaken. Op deze manier raken de ijsblokjes los en kunt u ze er door de opening uithalen.

Onderhoud en verzorging De elektrische stroom afsluiten Het ontdooien van het koelgedeelte. Tijdens schoonmaak of onderhoud moet u het apparaat afsluiten van de elektrische stroom door de stekker uit het stopcontact te halen. Het is niet voldoende de knop van de temperatuurregeling op stand te zetten (apparaat uit) om alle elektrische contacten uit te schakelen. De koelkast is voorzien van een automatische ontdooifunctie: het water wordt door een speciale afvoeropening (zie afbeelding) naar de achterkant geleid waar de warmte van de compressor het doet verdampen. Het enige wat u af en toe moet doen is de opening reinigen en controleren of het water vrijuit kan afvloeien. Het apparaat reinigen

• De buitenkant, de binnenkant en de rubberen afdichtingen kunnen worden schoongemaakt met een lauwe spons en soda of een neutraal schoonmaakmiddel. Gebruik geen oplosmiddelen, schuurmiddelen, chloor of ammonia.
• Het uitneembare toebehoren kan worden afgewassen met warm water en schoonmaak- of afwasmiddelen. Spoel en droog alles goed af.
• De achterkant van het apparaat vangt veel stof op. Na het apparaat te hebben uitgezet en de stroom te hebben afgesloten kunt u dit opzuigen met de lange buis van de stofzuiger, op middelmatig vermogen. Het vermijden van schimmel en vervelende luchtjes
• Het apparaat is vervaardigd uit hygiënisch materiaal dat geen luchtjes absorbeert. Teneinde deze eigenschappen te behouden moet u levensmiddelen altijd goed bewaren en afsluiten. Hierdoor vermijdt u ook het vormen van vlekken.
• Als u het apparaat voor langere tijd uitzet moet u de binnenkant reinigen en de deuren openlaten.

Het ontdooien van het diepvriesgedeelte Verwijder van tijd tot tijd het ijs dat wordt gevormd, met het speciale, bijgeleverde schrapertje. Als de ijslaag dikker is dan 5 mm moet u een handmatige ontdooiing uitvoeren:

1. Draai de knop van de TEMPERATUURREGELING op

2. Omwikkel de etenswaren uit de diepvries met papier

en leg ze op een koele plaats.

3. Laat de deur van de diepvrieskast open totdat het ijs

compleet gesmolten is; dit proces kunt u versnellen door er bakken met lauw water in neer te zetten.

4. Maak de diepvrieskast goed schoon en droog hem

grondig af voordat u hem weer aanzet.

5. Nadat u de etenswaren in de diepvrieskast heeft

geplaatst moet u circa 2 uur wachten totdat het apparaat weer op normale wijze functioneert. Het lampje vervangen Om het lampje van het koelgedeelte te vervangen, dient u eerst de stekker uit het stopcontact te halen. Volg de instructies die hieronder zijn aangegeven. Het apparaat ontdooien ! Houdt u aan onderstaande instructies. Probeer het proces niet te versnellen door middel van apparaten of gereedschap anders dan bijgeleverd schrapertje. U zou het koelcircuit kunnen beschadigen.

Pak het lampje beet door eerst het beschermingskapje te verwijderen zoals aangegeven in de afbeelding. Vervang het met een lampje dat eenzelfde vermogen heeft als staat aangegeven op het kapje (15 W of 25 W).

Voorzorgsmaatregelen en advies

! Het apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen. Dit apparaat voldoet aan de volgende EU Richtlijnen: - 73/23/EEG van 19/02/73 (Laagspanning) en daaropvolgende wijzigingen; - 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen; - 2002/96/EG Algemene veiligheid

• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
• Het apparaat dient te worden gebruikt voor het bewaren en het invriezen van levensmiddelen. Het dient uitsluitend door volwassenen te worden gebruikt, volgens de aanwijzingen die aangegeven zijn in dit instructieboekje.
• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert.
• Raak het apparaat niet blootsvoets of met natte handen of voeten aan.
• Raak nooit de koelelementen aan de binnenkant aan: u zou zich kunnen verbranden of verwonden.
• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken.
• Maak de koelkast niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit. Het is niet voldoende twee seconden lang de toets ON/OFF op het display ingedrukt te houden om elke elektrische verbinding te verbreken.
• Als het apparaat defect is, mag u nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren.
• Gebruik aan de binnenkant van het koel-/ vriesgedeelte nooit andere apparaten of gereedschap dan bijgeleverd schrapertje.
• Plaats nooit ijsblokjes die net uit de diepvrieskast komen in uw mond.
• Laat kinderen niet met het apparaat spelen. Ze mogen in ieder geval nooit op de lades zitten of aan de deur hangen.
• Het verpakkingsmateriaal is geen speelgoed voor kinderen.

• Verwijdering van het verpakkingsmateriaal: houdt u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.
• De Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA) voorziet dat huishoudelijke apparaten niet met het normale afval mogen worden meegegeven. De afgedankte apparatuur moet apart worden opgehaald om het terugwinnen en recyclen van de materialen waaruit ze bestaan te optimaliseren en te voorkomen dat er eventuele schade voortvloeit voor de gezondheid en het milieu. Het symbool van de afvalemmer met een kruis staat op alle producten om de consument eraan te herinneren dat dit gescheiden afval is. Om meer informatie betreffende een juiste verwijdering van huishoudapparaten te verkrijgen, kan de consument zich richten tot de gemeentelijke reinigingsdienst of de verkopers. Het milieu sparen en respecteren
• Plaats het apparaat in een koele, goed geventileerde ruimte, behoed het voor directe zonnestralen, plaats het niet dichtbij warmtebronnen.
• Laat de deur, wanneer u etenswaren in de koel- of vrieskast zet of eruit haalt, zo kort mogelijk openstaan. Elke keer dat de deur opengaat ontstaat een aanzienlijk energieverlies.
• Vul het apparaat niet met teveel etenswaren: voor een optimale conservering moet de koude luchtstroom vrijuit kunnen circuleren. Als u de circulatie belemmert, zal de compressor constant blijven werken.
• Zet geen warme levensmiddelen in het apparaat: deze zouden de binnentemperatuur verhogen waardoor de compressor harder werkt en er een groter elektrisch verbruik ontstaat.
• Houd de afdichtingen efficiënt en schoon, zodat ze goed aan de deuren sluiten en de kou niet laten ontsnappen (zie Onderhoud). Storingen en oplossingen Het zou kunnen gebeuren dat het apparaat niet functioneert. Voordat u de Servicedienst belt (zie Service), moet u controleren dat het geen probleem is dat u kunt oplossen met behulp van volgende lijst.

Storingen: Mogelijke oorzaken / Oplossingen: Het lampje van de binnenverlichting gaat niet aan.

• De stekker zit niet in het stopcontact, of niet voldoende om contact te maken. Wellicht zit het hele huis zonder stroom. De koelkast en de diepvrieskast zijn niet koud genoeg.

• De knop van de TEMPERATUURREGELING staat niet op de goede stand
• De levensmiddelen staan in contact met de achterwand. De ventilator AIRCOOLER draait niet.

• De deur van de koelkast staat open
• Het AIRCOOLER systeem wordt alleen dan automatisch geactiveerd als het noodzakelijk is de optimale condities aan de binnenkant van het koelgedeelte terug te brengen De motor blijft doorlopend draaien

• De deur is niet goed dicht of wordt constant geopend.
• De buitentemperatuur is erg hoog.
• De ijslaag is meer dan 2-3 mm dik (zie Onderhoud). Het apparaat maakt veel lawaai.

• Het apparaat staat niet waterpas (zie Installatie).
• Het apparaat staat tussen meubels of objecten die trillen of geluid maken.
• Het verkoelingsgas maakt een licht geluid ook wanneer de compressor stil staat: dit is normaal, het is geen storing. Enkele delen aan de buitenkant van de koelkast zijn zeer warm.

• De hoge temperaturen zijn noodzakelijk om het vormen van condens te voorkomen in bepaalde gedeeltes van het product. Op de achterwand van het koelgedeelte bevindt zich ijs of waterdruppels.

• Dit is de normale werking van het product. Op de bodem van de koelkast ligt water.

• De afvoeropening voor het water is verstopt (zie Onderhoud). De deuren sluiten niet goed of de afdichtingen zijn versleten. De deuren worden vaak geopend. De knop van de TEMPERATUURREGELING staat niet op de goede stand De koelkast of de diepvrieskast zijn overmatig gevuld. De temperatuur van het vertrek waar het apparaat zich bevindt is lager dan 14°C.

05/2005 Voordat u de Servicedienst belt:

• Controleer of u de storing niet zelf kunt oplossen (zie Storingen en oplossingen).
• Indien, ondanks alle controles, het apparaat niet goed werkt en de storing blijft bestaan, kunt u zich tot de dichtstbijzijnde Technische Dienst wenden.

model U moet doorgeven:

• het model apparaat (Mod.)
• het serienummer (S/N) Deze informatie bevindt zich op het typeplaatje links onderin het koelgedeelte. Mod. RG 2330

Classe Wendt u zich nooit tot onbevoegde installateurs en weiger altijd de installatie van niet originele onderdelen
